Gabay sa Cam Switch: Mga Teknikal na Prinsipyo, Uri, at Pamantayan sa Pagpili (2025)

Bumabagsak ang planta ng 2 AM. Muli.

Pagdating mo, naisantabi na ng maintenance ang VFD, nasuri na ang contactor, naberipika na ang relay ladder. Ayos ang motor. Ayos ang PLC. Lahat ay ayos maliban na ang produksyon ay natigil na sa loob ng tatlong oras at kinakalkula ng iyong plant manager ang nawalang kita kada minuto. Pagkatapos ay may napansin ang manual selector switch sa pinto ng panel—ang three-position cam switch na nagpapahintulot sa mga operator na pumili sa pagitan ng auto mode, manual jog, at motor reversing. Hindi na kumokonekta ang Position 2. Ang mekanismo ng cam sa loob ay hindi pantay na naisuot, at ngayon ang switching sequence na gumana nang walang kamali-mali sa loob ng limang taon ay nagkaroon ng dead spot.

Mukhang simple ang mga cam switch. Paikutin ang handle, lumilipat ang mga circuit. Ngunit sa pagitan ng mga contact arrangement na maaaring kontrolin ang isang dosenang independiyenteng circuit nang sabay-sabay, mga pole configuration na tumutukoy kung ikaw ay lumilipat ng single-phase o three-phase, mga electrical rating na dramatikong nagbabago sa pagitan ng AC at DC, at mga mechanical design na tumatagal ng isang milyong cycle o nabibigo sa loob ng anim na buwan, mas marami dito kaysa sa nakikita ng mata.

Ito ang iyong kumpletong gabay sa pag-unawa sa mga cam switch—mula sa mga pangunahing prinsipyo ng pagtatrabaho hanggang sa mga praktikal na pamantayan sa pagpili na pumipigil sa mga 2 AM na tawag.

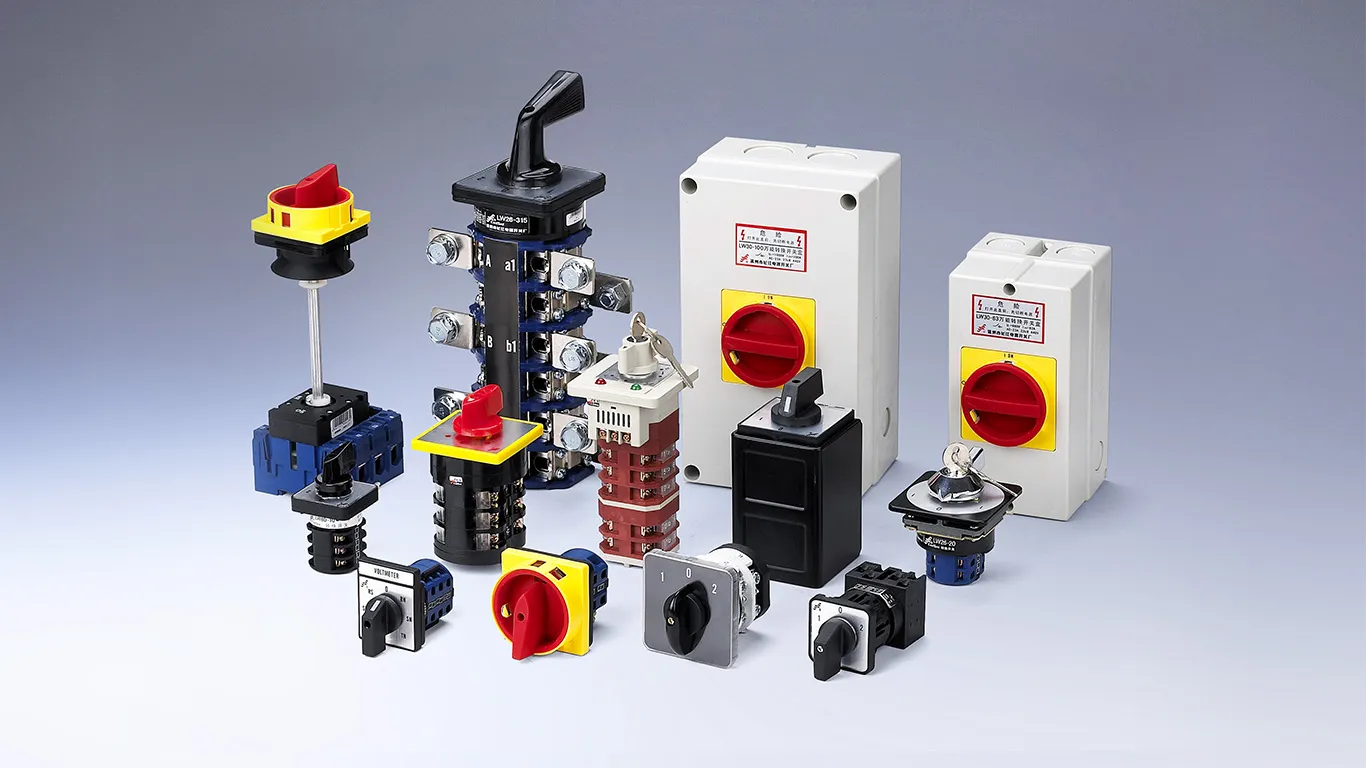

Ano ang Cam Switch?

Ang cam switch—tinatawag ding rotary cam switch o cam-operated switch—ay isang manu-manong pinapatakbo, multi-position na electrical switch na gumagamit ng umiikot na mekanismo ng cam upang buksan at isara ang maraming circuit sa isang tiyak, paunang natukoy na pagkakasunud-sunod. Hindi tulad ng isang simpleng toggle o push button na kumokontrol sa isang circuit, ang isang cam switch ay maaaring sabay-sabay na pamahalaan kahit saan mula dalawa hanggang sa mahigit isang dosenang independiyenteng electrical path sa isang pagpihit ng handle.

Ang nagtatakdang katangian ay ang cam mismo: isang espesyal na profiled disk (o set ng mga disk) na nakakabit sa isang umiikot na shaft. Habang pinipihit mo ang handle o knob, umiikot ang cam at ang contoured edge nito ay tumutulak laban sa mga spring-loaded na electrical contact, na pinipilit silang bumukas o magsara batay sa hugis ng cam. Ang bawat posisyon ng handle ay tumutugma sa isang natatanging kumbinasyon ng sarado at bukas na mga contact. Maaaring isara ng Position 1 ang mga contact A, B, at D habang iniiwan ang C at E na bukas. Lumipat sa Position 2, at ngayon ang mga contact A, C, at E ay sarado habang ang B at D ay bukas. Ang switching program ay literal na ginawa sa cam profile.

Ginagawa nitong perpekto ang mga cam switch para sa Ang Multi-Circuit Controller: mga aplikasyon kung saan kailangan mong i-coordinate ang maraming aksyon sa paglipat mula sa isang input ng operator. Isipin ang pagbaliktad ng direksyon ng motor (pagpapalit ng mga phase), multi-speed na kontrol ng motor (star-delta switching), pagpapalit ng power source (mains sa generator), o pagpili ng pagsukat (voltmeter na nagbabasa ng mga phase L1, L2, o L3). Ang isang solong cam switch ay pumapalit sa kung ano ang mangangailangan ng maraming indibidwal na switch, kumplikadong relay logic, o isang programmable controller.

Mga pangunahing tampok na tumutukoy sa mga industrial cam switch:

• Manu-manong pagpapatakbo: Walang coil, walang automation, walang remote control. Purong mekanikal na actuation.
• Kakayahan ng multi-position: Karaniwan ay 2 hanggang 12 posisyon, na may mga detent na nagbibigay ng tactile feedback sa bawat paghinto.
• Mataas na contact density: Ang isang compact footprint ay maaaring maglaman ng 3, 6, 9, o higit pang independiyenteng switching pole.
• Matibay na konstruksyon: Dinisenyo para sa mga industrial na kapaligiran na may mataas na mekanikal na pagtitiis (madalas na 500,000 hanggang mahigit 1 milyong operasyon).
• Modular na disenyo: Maaaring isalansan at i-customize ang mga contact block upang lumikha ng mga application-specific na switching sequence.

Ang trade-off? Ang mga cam switch ay mga manual-only na device. Kung kailangan ng iyong aplikasyon ng remote o automated na paglipat, kailangan mo ng contactor o relay. Ngunit kapag kailangan ng operator ng direktang, tactile na kontrol sa mga kumplikadong switching sequence—at ang pagiging maaasahan ay mas mahalaga kaysa sa automation—walang kapantay ang mga cam switch.

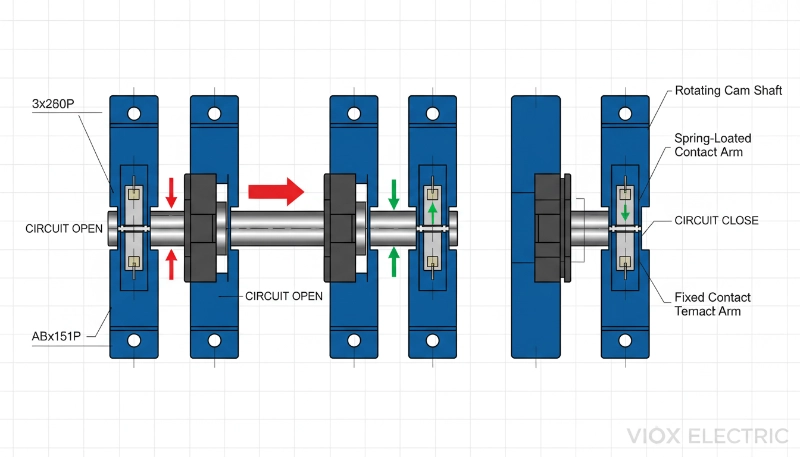

Paano Gumagana ang mga Cam Switch: Ang Mechanical Ballet

Hatiin ang isang cam switch at makakahanap ka ng isang eleganteng mekanikal na sistema na nagko-convert ng rotational motion sa kumplikadong electrical switching. Walang mga microprocessor, walang firmware, walang programming—mga precision-machined na component lamang na nagsasagawa ng isang choreographed sequence. Narito kung paano nagsasama-sama ang mga piraso.

Ang mga Pangunahing Component

Ang Umiikot na Shaft at Handle
Ito ang nakikipag-ugnayan sa operator. Ang handle ay kumokonekta sa isang central shaft na dumadaan sa buong switch assembly. Paikutin ang handle, at umiikot ang shaft, na dinadala ang mga cam disk kasama nito. Ang isang detent mechanism—karaniwan ay isang spring-loaded ball bearing na nakasakay sa mga notch na ginawa sa isang detent plate—ay nagbibigay ng tactile feedback sa bawat posisyon at pinipigilan ang switch na tumira sa pagitan ng mga posisyon sa ilalim ng vibration.

Ang Cam Disk (o mga Disk)
Ito ang utak ng operasyon. Ang bawat cam disk ay isang tiyak na profiled wheel na nakakabit sa umiikot na shaft. Ang perimeter ng disk ay hindi pabilog—mayroon itong mga mataas na lugar (lobes) at mababang lugar (valleys) na ginawa dito. Habang umiikot ang disk, ang mga contour na ito ay tumutulak laban sa mga contact actuator, na tumutukoy kung aling mga contact ang nagsasara at kung alin ang nananatiling bukas. Para sa mga simpleng switch, isang solong cam disk ang kumokontrol sa lahat ng mga contact. Para sa mga kumplikadong switching sequence, maraming cam disk ang nakasalansan sa shaft, bawat isa ay kumokontrol sa isang iba't ibang set ng mga contact.

Ang mga Contact Block (Switching Cell)
Ang mga ito ay mga modular unit, bawat isa ay naglalaman ng isa o higit pang set ng mga electrical contact. Ang isang contact block ay karaniwang may kasamang isang gumagalaw na contact (ang bahagi na bumubukas at nagsasara) at isang stationary contact (ang fixed connection point). Pinapanatili ng spring pressure ang gumagalaw na contact sa resting position nito—bukas o sarado. Kapag itinulak ng cam lobe laban sa contact actuator, pinipilit nito ang gumagalaw na contact na baguhin ang estado.

Ang mga contact block ay stackable. Kailangan ng tatlong independiyenteng switching pole? Isalansan ang tatlong contact block. Kailangan ng anim? Isalansan ang anim. Ang modularity na ito ang nagpapahintulot sa mga cam switch na i-customize para sa mga tiyak na aplikasyon nang hindi nagdidisenyo ng isang bagong switch mula sa simula.

Ang Frame at Housing
Pinapanatili ng frame ang lahat at nagbibigay ng mekanikal na pagkakahanay. Pinoprotektahan ng housing ang mga panloob na component mula sa alikabok, kahalumigmigan, at mekanikal na pinsala. Ang mga industrial cam switch ay karaniwang rated IP20 hanggang IP65, depende sa kung naka-mount ang mga ito sa loob ng isang selyadong panel o nakalantad sa kapaligiran.

Ang Switching Sequence: Mula sa Pag-ikot hanggang sa Pagkontrol ng Circuit

Narito ang nangyayari kapag pinipihit mo ang handle mula sa Position 0 hanggang sa Position 1:

1. Umiikot ang shaft: Pinipihit ng iyong kamay ang handle, na umiikot sa central shaft at lahat ng nakakabit na cam disk.
2. Nakikipag-ugnayan ang mga cam lobe sa mga contact actuator: Habang umiikot ang cam, ang mga mataas na lugar nito (lobes) ay tumutulak laban sa mga spring-loaded actuator sa mga contact block. Kung saan mataas ang cam profile, itinutulak ang actuator, na pinipiga ang panloob na spring nito. Kung saan mababa ang cam profile (isang valley), nagpapahinga ang actuator.
3. Nagbabago ang estado ng mga contact: Kapag itinulak ang isang actuator, pinipilit nito ang isang gumagalaw na contact na lumipat—binubuksan ang isang normally-closed contact o isinasara ang isang normally-open contact. Ang eksaktong kumbinasyon ng bukas at saradong mga contact ay depende sa cam profile sa rotational position na iyon.
4. Kinakandado ng detent ang posisyon: Kapag naabot ng shaft ang susunod na detent notch, bumabagsak sa lugar ang spring-loaded ball bearing, na kinakandado ang switch sa Position 1 at nagbibigay ng tactile confirmation sa operator.
5. Naitatag (o nasira) ang electrical continuity: Sa mga contact na ngayon sa kanilang bagong estado, dumadaloy (o humihinto) ang kasalukuyang sa mga konektadong circuit. Ang isang three-phase motor ay maaaring konektado na ngayon para sa forward rotation. Ang isang voltmeter ay maaaring nagbabasa na ngayon ng phase L2 sa halip na L1.

Paikutin muli ang handle sa Position 2, at ang mga cam ay umiikot pa, na itinutulak ang iba't ibang actuator at lumilikha ng isang bagong kumbinasyon ng bukas at saradong mga contact. Ang bawat posisyon ng handle ay tumutugma sa isang natatanging electrical state, at ang estado na iyon ay ganap na tinutukoy ng mekanikal na profile na ginawa sa mga cam disk.

Pro-Tip: Ang cam profile ay permanente. Kapag ginawa, ang switching sequence ay nakatakda. Ito ay parehong isang lakas (walang mga error sa programming, walang mga bug sa software, walang corruption) at isang limitasyon (ang pagbabago ng sequence ay nangangailangan ng pisikal na pagpapalit ng mga cam disk). Para sa mga aplikasyon na nangangailangan ng field-configurable logic, ang isang PLC o programmable relay ay ang mas mahusay na pagpipilian. Para sa mga aplikasyon na nangangailangan ng bulletproof na pagiging maaasahan at kumpiyansa ng operator na ang switch ay palaging gagawin nang eksakto kung ano ang dapat nitong gawin, mahirap talunin ang isang cam switch.

Mga Uri ng Cam Switch: Paghahanap ng Tamang Configuration

Ang mga cam switch ay may ilang functional na uri, bawat isa ay na-optimize para sa mga tiyak na sitwasyon ng kontrol. Ang uri na pipiliin mo ay depende sa kung ano ang iyong kinokontrol at kung gaano karaming mga switching state ang kailangan mo.

ON/OFF Switches (Isolator Switches)

Ang pinakasimpleng configuration. Ang mga ito ay two-position switch: OFF (0) at ON (1). Ang lahat ng mga contact ay gumagana nang sabay-sabay—lumipat sa posisyon 1, at ang bawat pole ay nagsasara; lumipat sa posisyon 0, at lahat sila ay bumubukas. Isipin ang mga ito bilang mga manual disconnect switch o load isolator.

Mga karaniwang aplikasyon: Pangunahing paghihiwalay ng kuryente para sa pagpapanatili ng makina, emergency manual shutdown, backup disconnect para sa mga automated na sistema.

Bakit pipiliin ang ganitong uri: Kapag kailangan mo ng isang dead-simple, manu-manong pinapatakbo na paraan upang putulin ang kuryente sa isang circuit o makina. Ang mekanikal na aksyon ay nagbibigay ng nakikitang kumpirmasyon na bukas ang circuit. Hindi tulad ng isang circuit breaker, walang awtomatikong trip function—ito ay purong manual na kontrol.

Changeover Switches (Transfer Switches)

Ang mga switch na ito ay naglilipat ng isang load mula sa isang power source patungo sa isa pa. Ang isang tipikal na configuration ay three-position: Source A — OFF — Source B. Ang gitnang posisyon (0) ay nagdidiskonekta sa parehong mga source, na pumipigil sa backfeed. Kinokonekta ng Position 1 ang load sa Source A (hal., mains power). Kinokonekta ng Position 2 ang load sa Source B (hal., generator o backup supply).

Mga karaniwang aplikasyon: Manual generator transfer, dual power source selection, backup power switching, redundant supply system.

Bakit pipiliin ang ganitong uri: Kapag kailangan mong manu-manong pumili sa pagitan ng dalawang iba't ibang power source at tiyakin na ang parehong mga source ay hindi kailanman konektado nang sabay-sabay (na magdudulot ng short circuit o paralleling fault). Ang mekanikal na interlock na binuo sa cam profile ay ginagawang imposible ang sabay-sabay na koneksyon.

Selector Switches (Multi-Position Switches)

Ang mga ito ang Swiss Army knife ng mga cam switch. Nag-aalok sila ng tatlo o higit pang mga posisyon, bawat isa ay nag-a-activate ng isang iba't ibang kumbinasyon ng mga contact. Kasama sa mga karaniwang configuration ang 3-position, 4-position, at hanggang 12-position na switch.

Mga tipikal na gamit:

• Pagpili ng mode: AUTO — OFF — MANUAL — TEST
• Pagpili ng bilis: MABAGAL — KATAMTAMAN — MABILIS
• Pagpili ng function: INIT — PATAY — LAMIG — FAN
• Pagpili ng pagsukat: Pagbasa ng voltmeter L1 — L2 — L3 (tatlong phase)

Bakit pipiliin ang ganitong uri: Kapag kailangan mong bigyan ang operator ng maraming natatanging operating mode mula sa isang solong control point. Ang bawat posisyon ay maaaring mag-activate ng ganap na magkaibang circuit logic. Tinitiyak ng mga detent na hindi sinasadyang mapunta ang operator sa pagitan ng mga posisyon.

Mga Switch para sa Pagkontrol ng Motor

Ito ay mga espesyalisadong cam switch na partikular na naka-configure para sa mga function ng pagkontrol ng motor: pasulong, paatras, hinto, jog. Ang isang tipikal na motor control cam switch ay maaaring isang 3-posisyong selector (PASULONG — PATAY — PAATRAS) kung saan ang bawat direksyon ay nagpapalit ng dalawa sa tatlong phase ng motor upang baligtarin ang pag-ikot.

Mga karaniwang aplikasyon: Pagkontrol sa direksyon ng conveyor, pagkontrol sa pagtaas/pagbaba ng hoist, reversible na operasyon ng fan, direksyon ng spindle ng machine tool.

Bakit pipiliin ang ganitong uri: Kapag kailangan mo ng manual, lokal na kontrol ng direksyon ng motor nang hindi umaasa sa mga contactor o PLC. Ang mga switch na ito ay ginawa na may mas mataas na current ratings upang mahawakan ang motor starting inrush at madalas na ipinares sa mga thermal overload relay para sa proteksyon. Ang kalamangan sa isang contactor-based na sistema ay direktang kontrol ng operator—hindi na kailangang maghintay para mag-energize ang relay, at walang panganib ng pagkabigo ng control circuit na mag-iwan sa motor sa maling estado.

Pro-Tip: Para sa mga application ng motor reversing, pumili ng cam switch na may center-OFF na posisyon. Tinitiyak nito na ang motor ay ganap na huminto bago mag-reverse, na pumipigil sa Ang Sakuna sa Pagbabago ng Direksyon—ang mechanical at electrical stress ng pag-reverse ng motor habang umiikot pa rin ito. Ang ilang motor control cam switch ay may kasamang built-in na mechanical interlock na nangangailangan na dumaan ang handle sa OFF na posisyon bago maabot ang kabaligtaran na direksyon.

Mga Selector Switch ng Voltmeter at Ammeter

Ito ay isang subset ng mga multi-position selector na partikular na idinisenyo para sa mga instrument panel. Pinapayagan nila ang isang solong meter (voltmeter o ammeter) na sukatin ang maraming punto sa isang sistema. Ang isang three-phase voltmeter selector switch, halimbawa, ay may apat na posisyon: L1-N, L2-N, L3-N, at OFF.

Mga karaniwang aplikasyon: Mga three-phase motor control panel, pagsubaybay sa distribution panel, mga generator control panel, mga istasyon ng pagsubaybay sa industrial machine.

Bakit pipiliin ang ganitong uri: Pagtitipid sa gastos at espasyo sa panel. Sa halip na mag-install ng tatlong magkakahiwalay na voltmeter upang subaybayan ang isang three-phase na sistema, nag-install ka ng isang meter at isang selector switch. Iniikot ng operator ang switch sa nais na phase, at ipinapakita ng meter ang boltahe o current ng phase na iyon.

Ang pangunahing engineering consideration dito ay ang contact rating. Ang mga voltmeter selector switch ay nagdadala ng napakababang current (milliamps), kaya ang buhay ng contact ay halos walang katapusan. Gayunpaman, ang mga ammeter selector switch ay nagdadala ng buong load current na sinusukat, kaya kailangan mong i-spec ang switch para sa aktwal na load—hindi lamang ang meter burden.

Mga Contact Arrangement at Pole Configuration

Ang pag-unawa sa mga pole, throw, at contact arrangement ay mahalaga para sa pagtukoy ng tamang cam switch. Tinutukoy ng mga terminong ito kung gaano karaming independiyenteng circuit ang kinokontrol ng switch at kung paano naka-configure ang mga circuit na iyon.

Mga Pole at Throw: Ang Pundasyon

Pole: Ang pole ay isang independiyenteng switching circuit. Kinokontrol ng isang single-pole switch ang isang circuit. Kinokontrol ng isang three-pole switch ang tatlong independiyenteng circuit. Sa isang three-phase motor application, karaniwan mong gagamit ng three-pole o four-pole switch (isang pole bawat phase, plus opsyonal na isa para sa neutral).

Throw: Ang throw ay ang bilang ng mga output position na maaaring kumonekta ang bawat pole. Ang isang single-throw switch ay nagkokonekta sa pole sa isang output (ON/OFF). Ang isang double-throw switch ay nagkokonekta sa pole sa isa sa dalawang posibleng output (tulad ng isang changeover: Output A o Output B).

Mga karaniwang configuration:

• SPST (Single Pole, Single Throw): Isang basic na ON/OFF switch na kumokontrol sa isang circuit.
• SPDT (Single Pole, Double Throw): Isang changeover switch na nagdidirekta ng isang input sa isa sa dalawang output.
• DPST (Double Pole, Single Throw): Dalawang independiyenteng ON/OFF switch na pinapatakbo ng isang solong handle. Karaniwan para sa paglipat ng parehong linya at neutral, o pagkontrol ng dalawang magkahiwalay na load nang sabay.
• DPDT (Double Pole, Double Throw): Dalawang independiyenteng changeover switch. Madalas gamitin para sa motor reversing (pagpapalit ng dalawang phase) o dual-circuit changeover.
• 3PDT, 4PDT, atbp.: Three-pole o four-pole double-throw configuration para sa three-phase motor control o kumplikadong changeover applications.

Ang mga Cam switch ay maaaring umabot nang higit pa—hanggang 12 pole o higit pa, na may kumplikadong multi-position (multi-throw) configuration. Ang isang 6-pole, 4-position cam switch (6P4T) ay maaaring kontrolin ang anim na independiyenteng circuit, bawat isa ay may apat na posibleng estado. Iyan ang kapangyarihan ng modular contact block design.

Mga Uri ng Contact: NO, NC, at CO

Ang bawat pole sa isang cam switch ay maaaring i-configure na may iba't ibang uri ng contact:

Karaniwang Bukas (HINDI): Ang contact ay bukas (walang continuity) kapag ang switch ay nasa resting position nito. Dapat itulak ng cam ang actuator upang isara ang contact. Ito ay isang “make” contact—pagpihit ng handle gumagawa ng circuit.

Karaniwang Sarado (NC): Ang contact ay sarado (may continuity) sa resting position. Dapat itulak ng cam ang actuator upang buksan ang contact. Ito ay isang “break” contact—pagpihit ng handle pumipigil ng circuit.

Changeover (CO): Tinatawag ding “transfer” contact o “SPDT” contact. Ito ay isang three-terminal configuration na may isang common terminal at dalawang output terminal. Sa isang posisyon, ang common ay kumokonekta sa Output A. Sa isa pang posisyon, ang common ay kumokonekta sa Output B. Inililipat ng contact ang koneksyon mula sa isang output patungo sa isa pa.

Kapag tumutukoy ng cam switch, tinutukoy mo ang contact arrangement para sa bawat posisyon. Halimbawa, ang isang 3-posisyong motor control switch ay maaaring may ganitong arrangement:

• Posisyon 1 (PASULONG): Mga Pole 1, 2, 3 na naka-configure bilang L1-U, L2-V, L3-W
• Posisyon 0 (PATAY): Lahat ng pole ay bukas
• Posisyon 2 (PAATRAS): Mga Pole 1, 2, 3 na naka-configure bilang L1-W, L2-V, L3-U (pagpapalit ng mga phase U at W)

Ang cam profile para sa bawat pole ay idinisenyo upang makamit nang eksakto ang sequence na ito.

Pro-Tip: Kapag nagdidisenyo ng custom na contact arrangement, i-sketch muna ang switching table—isang grid na nagpapakita kung aling mga contact ang sarado sa bawat posisyon. Karamihan sa mga manufacturer ay nagbibigay ng mga software tool o selection guide upang tulungan kang idisenyo ang cam profile batay sa iyong switching table. At palaging i-verify ang arrangement gamit ang isang continuity tester bago mag-commission—mas madaling mahuli ang isang wiring error o maling cam configuration sa bench kaysa sa panahon ng isang hatinggabi na startup.

Mga Electrical Rating: Pagtutugma ng Switch sa Load

Ang isang cam switch ay maaaring kontrolin ang maraming circuit, ngunit kung ito ay na-rate para sa electrical load na hinihiling mong hawakan nito. Ang boltahe, current, at uri ng load ay mahalaga—at ang mga rating ay nagbabago depende sa kung ano ang iyong pinapalitan.

Boltahe at Kasalukuyang Rating

Na-rate na Boltahe sa Pagpapatakbo (Ue): Ito ang maximum na boltahe na idinisenyo upang hawakan ng switch sa normal na operasyon. Ang mga tipikal na industrial cam switch ay na-rate para sa hanggang 690V AC o 1000V AC (ayon sa IEC 60947-3). Para sa mga DC application, ang mga rating ay karaniwang 250V DC, 500V DC, o 1500V DC, depende sa disenyo.

Rated Operational Current (Ie): Ito ang maximum na current na maaaring dalhin ng switch nang tuluy-tuloy nang hindi nag-iinit. Ang mga rating ay mula 10A para sa mga light-duty switch hanggang 160A o higit pa para sa mga heavy-duty na industrial model. Ngunit narito ang catch: ang current rating ay depende sa utilization category (higit pa tungkol diyan sa ibaba).

Na-rate na Boltahe ng Insulation (Ui): Ang boltahe na maaaring mapaglabanan ng switch sa pagitan ng mga isolated circuit o sa pagitan ng mga live na bahagi at ground. Tinutukoy nito ang electrical clearance at creepage distances. Ang isang switch na may Ui = 690V ay nagbibigay ng sapat na insulation para sa mga sistema hanggang sa boltahe na iyon.

Rated Impulse Withstand Voltage (Uimp): Ang pinakamataas na pansamantalang boltahe na kayang tiisin ng switch nang hindi nasisira ang pagkakabukod. Mahalaga ito sa mga kapaligiran na may pagkakalantad sa kidlat o madalas na paglipat ng motor (na lumilikha ng mga spike ng boltahe). Mga karaniwang halaga: 6 kV, 8 kV, o 12 kV.

Mga Kategorya ng Paggamit: Mahalaga ang Uri ng Load

Hindi lahat ng 25A na load ay pareho. Ang isang 25A resistive heater ay madaling ilipat; ang isang 25A motor na nagsisimula ay lumilikha ng napakalaking inrush at back-EMF na nagpapahirap sa mga contact nang higit pa sa iminumungkahi ng steady-state current. Iyon ang dahilan kung bakit tinutukoy ng IEC 60947-3 mga kategorya ng paggamit—mga pamantayang pag-uuri ng load na tumutukoy kung anong uri ng switching duty ang dapat tiisin ng mga contact.

Mga karaniwang kategorya ng paggamit para sa mga AC cam switch:

Kategorya	Uri ng Pag-load	Tipikal Na Application
AC-1	Mga non-inductive o bahagyang inductive na load	Mga resistance heater, distribution circuit
AC-3	Mga squirrel-cage motor: pagsisimula at pagpatay ng mga tumatakbong motor	Karaniwang kontrol ng motor, mga pump, fan, conveyor
AC-15	Pagkontrol ng mga electromagnetic load (>72VA)	Mga contactor coil, solenoid valve
AC-20A / AC-20B	Pagkonekta at pagdiskonekta sa ilalim ng walang-load na kondisyon	Mga manual disconnect switch, walang-load na paglipat
AC-21A / AC-21B	Paglipat ng mga resistive load, kabilang ang katamtamang mga overload	Mga heating circuit, incandescent lighting (bihira sa industriya)
AC-22A / AC-22B	Paglipat ng mga mixed resistive at inductive load, kabilang ang katamtamang mga overload	Pinaghalong ilaw at maliliit na motor
AC-23A / AC-23B	Paglipat ng mga motor load o iba pang lubos na inductive load	Mabigat na kontrol ng motor, mataas na starting torque application

Ang hulaping letra ay nagpapahiwatig ng operating frequency: A = madalas na operasyon, B = madalang na operasyon.

Para sa mga DC application, kasama sa mga kategorya ang DC-1 (resistive), DC-3 (motors), DC-13 (electromagnets), at iba pa. Palaging suriin ang datasheet—mas mahirap ang DC switching sa mga contact kaysa sa AC dahil walang zero-crossing upang natural na mapatay ang mga arc.

Derating at Mga Kondisyon sa Tunay na Mundo

Ipinapalagay ng mga rating ng datasheet ang mga kontroladong kondisyon sa laboratoryo: 40°C ambient temperature, sea-level altitude, malinis na mga contact, at rated voltage. Bihirang matugunan ng mga real-world na pag-install ang lahat ng mga kondisyong ito.

236: Pagbaba ng temperatura: Para sa bawat 10°C na higit sa 40°C, asahan na bawasan ang kapasidad ng kasalukuyang sa humigit-kumulang 10-15%. Ang isang cam switch na may rating na 32A sa 40°C ay maaaring ligtas lamang na magdala ng 24A sa isang 60°C panel enclosure.

240: Pagbaba ng altitude: Sa itaas ng 2,000 metro, binabawasan ng mas manipis na hangin ang kahusayan sa paglamig at lakas ng dielectric. Karaniwang tinutukoy ng mga tagagawa ang mga derating curve—asahan ang 10-20% na pagbawas ng kasalukuyang sa 3,000-4,000 metro.

Pagkasira ng contact: Habang tumatanda ang mga contact at nagkakaroon ng surface oxidation, tumataas ang resistance. Lumilikha ito ng init, na nagpapabilis sa karagdagang pagkasira. Ang regular na inspeksyon at paminsan-minsang paglilinis ng contact ay nagpapahaba ng buhay, ngunit asahan na unti-unting bababa ang pagganap sa daan-daang libong cycle.

Pro-Tip: Para sa mga application ng kontrol ng motor (kategoryang AC-3), palaging pumili ng cam switch na may rating na hindi bababa sa 1.5× ang full-load current ng motor. Ang motor starting inrush (karaniwang 5-7× FLA) ay brutal sa mga contact. Kung ang motor ay 10A FLA, tukuyin ang isang switch na may rating na hindi bababa sa 16A sa AC-3 duty. Para sa DC motor control o lubos na inductive load, dagdagan ang margin na iyon sa 2×. Ang dagdag na kapasidad ay nagbibigay sa iyo ng mga taon ng maaasahang serbisyo sa halip na premature contact welding o pitting.

Kung Saan Magaling ang mga Cam Switch: Mga Application sa Tunay na Mundo

Nagniningning ang mga cam switch sa mga sitwasyon kung saan kinakailangan ang manual, multi-position na kontrol at hindi makatwiran ang automation—o kung saan ang direktang kontrol ng operator ay isang kinakailangan sa kaligtasan o pagpapatakbo. Narito ang mga pinakakaraniwang application sa industriya.

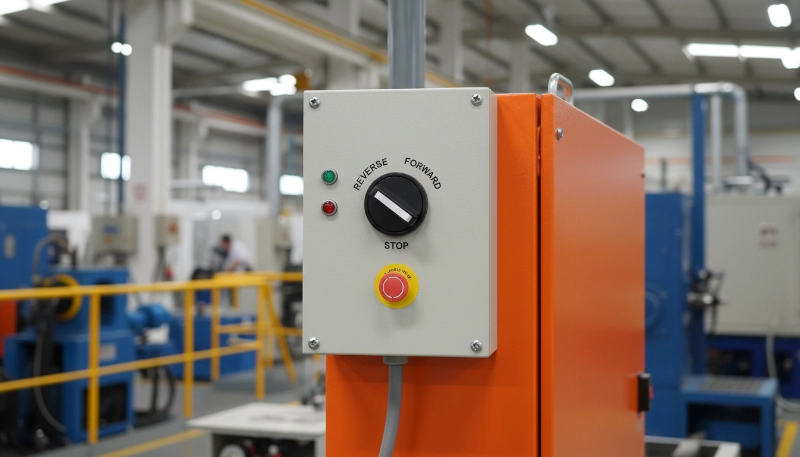

Pagkontrol at Pagbaliktad ng Motor

Malawakang ginagamit ang mga cam switch para sa manual na kontrol ng motor, partikular kung kailangan ng operator na simulan, ihinto, at baligtarin ang motor mula sa isang lokal na control station. Ang mga conveyor, hoist, crane, machine tool, at ventilation fan ay nakikinabang lahat sa kontrol ng cam switch. Ang mekanikal na pagiging maaasahan at tactile feedback ay nagbibigay sa mga operator ng kumpiyansa na ang switch ay nasa nais na estado—walang paghihintay sa isang relay coil na mag-energize, walang mga glitch sa software, direktang koneksyon lamang ng kuryente mula sa posisyon ng handle patungo sa motor.

Manual na Paglipat ng Kuryente (Changeover)

Sa mga pasilidad na may mga backup generator o dual power source, ang isang manual transfer switch (isang partikular na uri ng cam switch) ay nagbibigay-daan sa mga operator na ligtas na lumipat sa pagitan ng mains power at generator power. Tinitiyak ng cam profile na hindi kailanman sabay na nakakonekta ang parehong source, na pumipigil sa backfeed na maaaring makapinsala sa kagamitan o magpanganib sa mga utility worker. Ang mga switch na ito ay kinakailangan ng code sa maraming hurisdiksyon at nagbibigay ng nakikita, naka-lock na paraan ng paghihiwalay ng mga power source sa panahon ng pagpapanatili.

Pagpili ng Instrumento (Mga Voltmeter, Ammeter)

Ang mga three-phase system ay madalas na gumagamit ng isang solong metro na may cam-operated selector switch upang sukatin ang boltahe o kasalukuyang sa bawat phase. Nakakatipid ito ng espasyo sa panel at gastos kumpara sa pag-install ng tatlong magkakahiwalay na metro. Iniikot ng operator ang selector sa L1, L2, o L3, at ipinapakita ng metro ang kaukulang halaga. Dahil ang mga switch na ito ay nagdadala ng kaunting kasalukuyang (mga voltmeter switch) o ang aktwal na load current (mga ammeter switch), tinutukoy ang mga ito nang naaayon—mga low-current na modelo para sa pagsukat ng boltahe, mga high-current na modelo para sa ammeter duty.

Paghihiwalay sa Emergency at Pagpapanatili

Ang mga cam switch ay nagsisilbing manual disconnect switch para sa paghihiwalay ng kagamitan sa panahon ng pagpapanatili. Hindi tulad ng mga circuit breaker, na maaaring aksidenteng i-reset, ang isang cam switch ay nangangailangan ng sinadyang manual na pag-ikot at maaaring i-lock sa posisyon na OFF gamit ang isang padlock (maraming modelo ang nagtatampok ng lockout provision). Ginagawa nitong perpekto ang mga ito para sa Ang Safety Lockout: tinitiyak na nananatiling patay ang kuryente habang nagtatrabaho ang mga technician sa kagamitan.

Mga Multi-Function Control Panel

Sa mga application na nangangailangan ng pagpili ng mode—AUTO/MANUAL/TEST, halimbawa—ang isang cam switch ay nagbibigay ng simple, intuitive na interface. Ang bawat mode ay nagpapagana ng iba't ibang hanay ng mga circuit, nagpapagana o nagdidiskonekta ng automation, lumilipat ng kontrol mula sa isang PLC patungo sa mga lokal na push button, o nagruruta ng mga signal sa iba't ibang output. Tinitiyak ng mga mekanikal na detent na mararamdaman ng operator ang bawat posisyon, kahit na sa mga kapaligiran na may mababang visibility.

Cam Switch vs. Contactor: Alin ang Kailangan Mo?

Ang parehong device ay lumilipat ng mga electrical circuit, ngunit idinisenyo ang mga ito para sa mga panimulang magkaibang paradigm ng kontrol. Pumili ng mali at alinman sa labis mong kumplikado ang system o isasakripisyo ang functionality.

Ang Pangunahing Pagkakaiba

Mga cam switch ay manu-manong pinapatakbo, mga multi-position na switch para sa lokal na kontrol ng operator. Iikot ang handle, at lilipat ang mga circuit. Ang operator ay direktang nasa loop.

Mga contactor ay electromagnetically pinapatakbo, mga remote na kontroladong switch para sa automated o malayong kontrol. Ang isang low-power na signal (mula sa isang PLC, push button, o relay) ay nagpapagana ng isang coil, na nagsasara ng mga pangunahing contact. Ang operator ay hindi direktang nasa loop.

Kailan Pipili ng Cam Switch

• Kinakailangan o mas gusto ang manual na kontrol: Kailangan ng operator ang direkta, tactile na kontrol sa circuit.
• Multi-position o kumplikadong switching: Kailangan mong i-coordinate ang maraming circuit sa isang solong aksyon (hal., pagbaliktad ng motor, pagpili ng mode, pagpapalit ng power source).
• Mataas na pagiging maaasahan, mababang pagpapanatili: Walang coil na masusunog, walang auxiliary contact na mabibigo, mekanikal na pagiging simple lamang.
• Biswal na kumpirmasyon: Ipinapakita ng posisyon ng handle ang estado ng circuit sa isang sulyap.
• Walang imprastraktura ng automation: Walang PLC, walang control circuit, direktang input lamang mula sa operator.
• Mga aplikasyong sensitibo sa gastos: Ang mga cam switch ay karaniwang mas mura kaysa sa mga sistemang nakabatay sa contactor para sa simpleng manual control.

Kailan Pumili ng Contactor

• Remote o automated na kontrol: Kailangang mangyari ang switching action mula sa malayo o batay sa automated logic (PLC, timer, sensor).
• High-power loads: Ang mga contactor ay idinisenyo partikular para sa mabigat na motor starting duty at kayang humawak ng libu-libong amperes.
• Madalas, high-cycle switching: Ang mga contactor ay ginawa para sa daan-daang libo o milyun-milyong electrical operations sa ilalim ng load.
• Safety interlocking sa automation: Kailangan mong kontrolin ang switch sa pamamagitan ng safety relays, emergency stop circuits, o process interlocks.
• Coordinated multi-device control: Kapag maraming contactor, overload relays, at timer ang nagtutulungan sa isang motor starter o control system.

Maaari Mo Bang Gamitin Pareho?

Talagang. Maraming motor control system ang gumagamit ng cam switch para sa local manual control (FORWARD-OFF-REVERSE) at mga contactor para sa automated remote control. Maaaring lampasan ng cam switch ang automation nang buo (manual override) o maaari nitong paganahin/huwag paganahin ang mga contactor coils, depende sa disenyo. Ang susi ay ang pag-unawa kung aling device ang humahawak sa aling function.

Pro-Tip: Kung ang iyong aplikasyon ay nangangailangan ng parehong local manual control at remote automated control, isaalang-alang ang isang cam switch na may auxiliary contacts na nakikipag-ugnayan sa isang contactor. Ang posisyon ng cam switch ay maaaring paganahin o huwag paganahin ang contactor coil, na nagbibigay sa operator ng huling awtoridad habang pinapanatili ang kakayahan sa automation. Ang hybrid approach na ito ay karaniwan sa mga hoist, conveyor, at process equipment kung saan kailangan ang parehong manual at automatic mode.

Pagpili ng Tamang Cam Switch: Mga Pangunahing Konsiderasyon

Kapag natukoy mo na ang isang cam switch ay ang tamang solusyon, narito kung paano tukuyin ang device na talagang gagana sa iyong aplikasyon.

1. Tukuyin ang switching sequence: Magsimula sa pamamagitan ng pagmamapa kung ano ang kailangang gawin ng bawat posisyon. Aling mga contact ang nagsasara sa Posisyon 1? Alin ang nagbubukas? Gawin ito para sa bawat posisyon. Karamihan sa mga manufacturer ay nagbibigay ng mga switching table o configuration software upang makatulong na isalin ang iyong mga kinakailangan sa isang cam profile.
2. Tukuyin ang pole at throw configuration: Bilangin kung gaano karaming mga independiyenteng circuit ang iyong kinokontrol (poles) at kung gaano karaming mga output state ang kailangan ng bawat circuit (throws). Ang isang motor reversing switch ay karaniwang nangangailangan ng 3 poles (isa bawat phase) at 2 throws (forward at reverse), kasama ang isang OFF position—na ginagawa itong isang 3-pole, 3-position switch.
3. Pumili ng electrical ratings: Itugma ang voltage at current rating sa iyong load, at palaging suriin ang utilization category. Para sa mga motor load, spec para sa AC-3 duty sa 1.5-2× ang motor FLA. Para sa resistive loads, ang AC-1 duty sa 1.2× ang load current ay karaniwang sapat.
4. Isaalang-alang ang environmental protection: Indoor clean panels? OK ang IP20. Panlabas o washdown environments? Pumunta sa IP65 o IP67. Dapat isaalang-alang ng IP rating ang naka-install na configuration—kung ikaw ay nag-mount ng switch sa pamamagitan ng isang panel door, tiyakin ang tamang gasket compression at na ang mga hindi nagamit na cable entries ay selyado.
5. Suriin ang mechanical endurance: Maghanap ng mechanical life ratings na 500,000 operations minimum para sa mga industrial application. Ang electrical life ay mas mababa (karaniwang 50,000 hanggang 200,000 operations sa ilalim ng rated load), ngunit normal iyon—hindi maiiwasan ang contact wear.
6. I-verify ang standards compliance: Tiyakin na ang switch ay sertipikado sa IEC 60947-3 (o UL 508 para sa North American applications). Maghanap ng CE marking (Europe), UL listing (USA), o CSA certification (Canada) depende sa iyong market.

Pro-Tip: Kung ang iyong aplikasyon ay nagsasangkot ng custom switching logic, makipagtulungan sa manufacturer nang maaga sa phase ng disenyo. Ang mga cam switch ay lubos na napapasadya, ngunit ang pagpapasadya na iyon ay nangyayari sa pabrika—ang mga cam profile ay ginagawa sa pamamagitan ng makina, hindi field-programmable. Magbigay ng isang detalyadong switching table na nagpapakita kung aling mga contact ang nagsasara sa bawat posisyon, at maaaring idisenyo ng manufacturer ang cam profile upang tumugma.

Mga Pamantayan at Sertipikasyon

Ang mga cam switch na ibinebenta para sa industrial use ay dapat sumunod sa international at regional safety standards. Ang pangunahing pamantayan ay IEC 60947-3: Low-voltage switchgear at controlgear – Part 3: Switches, disconnectors, switch-disconnectors at fuse-combination units. Ang pamantayang ito, na inilathala ng International Electrotechnical Commission, ay tumutukoy sa mga kinakailangan para sa mga switch, disconnector, at mga katulad na device na ginagamit sa mga circuit hanggang 1,000V AC o 1,500V DC.

Simula Nobyembre 2025, ang kasalukuyang bersyon ay IEC 60947-3:2020, na may susog (IEC 60947-3:2020/AMD1:2025) na inilathala noong Mayo 2025. Ang susog na ito ay nagpapakilala ng ilang mahahalagang update:

• Critical load current tests para sa DC switches: Mga bagong pamamaraan ng pagsubok para sa pagsusuri ng DC switching performance, na tumutugon sa mga hamon ng arc extinction nang walang zero-crossing.
• Conditional short-circuit rating para sa mga switch na protektado ng mga circuit breaker: Mga alituntunin para sa pag-coordinate ng mga cam switch sa mga upstream protective device.
• Mga bagong kategorya para sa high-efficiency motors: Pagkilala sa mga modernong uri ng motor na may iba't ibang starting characteristics.
• Mga bagong annexes: Sinasaklaw ng Annex E ang pagkonekta ng mga aluminum conductor; Tinatalakay ng Annex F ang pagsukat ng power losses.

Ang mga update na ito ay sumasalamin sa umuunlad na mga pangangailangan ng mga industrial electrical system at tinitiyak na ang mga modernong cam switch ay nakakatugon sa kasalukuyang mga inaasahan sa kaligtasan at pagganap.

Bilang karagdagan sa IEC 60947-3, maghanap ng mga sumusunod na sertipikasyon:

• CE marking (Europe): Nagpapahiwatig ng pagsunod sa mga direktiba ng EU para sa kaligtasan at electromagnetic compatibility.
• UL 508 listing (USA): UL (Underwriters Laboratories) certification para sa industrial control equipment.
• CSA certification (Canada): Pag-apruba ng Canadian Standards Association.
• CCC marking (China): China Compulsory Certificate para sa mga produktong ibinebenta sa Chinese market.

Palaging i-verify na ang partikular na modelo na iyong tinutukoy ay nagdadala ng mga kinakailangang sertipikasyon para sa iyong market at aplikasyon. Ang isang switch na sertipikado sa mga pamantayan ng IEC ay maaaring mangailangan pa rin ng karagdagang UL o CSA listing para sa mga North American installation, at vice versa.

Konklusyon

Ang mga cam switch ay mga deceptively simple device na lumulutas ng mga kumplikadong problema sa kontrol sa pamamagitan ng mechanical elegance. Ang isang precisely machined cam, isang set ng contact blocks, at isang detent mechanism ay naghahatid ng multi-position, multi-circuit control na maaasahan, tactile, at imposibleng aksidenteng ma-misconfigure. Walang firmware updates, walang software bugs, deterministic switching logic lamang na naka-lock sa cam profile.

Hindi sila ang tamang tool para sa bawat trabaho. Kung kailangan mo ng remote control o automation, kailangan mo ng mga contactor at relay. Kung ikaw ay naglilipat ng napakalaking motor loads o nangangailangan ng daan-daang libong electrical cycles sa ilalim ng mabigat na inductive duty, ang mga contactor ay purpose-built para doon. Ngunit kapag ang iyong aplikasyon ay nangangailangan ng manual, multi-position control na may mga kumplikadong switching sequence—motor reversing, power source changeover, instrument selection, mode switching—ang cam switch ay walang kapantay.

Tukuyin ang mga ito nang tama. Itugma ang iyong uri ng karga sa kategorya ng paggamit. Ibaba ang rating para sa temperatura at altitude. Tiyakin na ang profile ng cam ay tumutugma sa iyong switching table bago ka mag-commission. At tandaan: ang posisyon ng handle na iyon ay hindi lamang isang indicator—ito ay ang estado ng circuit. Iyan ang uri ng katiyakan na hindi mo makukuha mula sa isang screen.
