เมื่อทำงานกับระบบไฟฟ้า การทำความเข้าใจ ความแตกต่างระหว่างสวิตช์แยกแบบเคสหล่อและเบรกเกอร์วงจรเคสหล่อ มีความสำคัญอย่างยิ่งต่อความปลอดภัย การทำงาน และการปฏิบัติตามข้อบังคับ แม้ว่าอุปกรณ์เหล่านี้อาจดูคล้ายกันในตอนแรก แต่มีวัตถุประสงค์ที่แตกต่างกันอย่างชัดเจนในการติดตั้งระบบไฟฟ้า คู่มือที่ครอบคลุมนี้จะอธิบายคุณลักษณะเฉพาะ การใช้งาน และเวลาที่ควรใช้แต่ละอุปกรณ์
บรรทัดล่างสุดอยู่ด้านหน้า:เบรกเกอร์จะทำหน้าที่ป้องกันระบบไฟฟ้าจากความผิดพลาดและโหลดเกินโดยอัตโนมัติ ในขณะที่สวิตช์แยกจะทำหน้าที่ตัดการเชื่อมต่อด้วยมืออย่างปลอดภัยสำหรับงานบำรุงรักษา ทั้งสองอย่างนี้มีความจำเป็น แต่มีหน้าที่ด้านความปลอดภัยที่แตกต่างกันโดยสิ้นเชิง
สวิตช์ไอโซเลเตอร์แบบโมลด์เคสคืออะไร?
เอ สวิตช์แยกแบบกล่องหล่อ (เรียกอีกอย่างว่าสวิตช์แบบหล่อหรือสวิตช์ตัดการเชื่อมต่อ) คืออุปกรณ์ไฟฟ้าที่ใช้งานด้วยมือซึ่งออกแบบมาโดยเฉพาะเพื่อวัตถุประสงค์ในการแยกวงจร หน้าที่หลักของอุปกรณ์นี้คือเพื่อให้มีวิธีการที่ปลอดภัยในการตัดการเชื่อมต่ออุปกรณ์ไฟฟ้าอย่างสมบูรณ์จากแหล่งจ่ายไฟระหว่างการบำรุงรักษา การตรวจสอบ หรือการซ่อมแซม
คุณสมบัติหลักของสวิตช์ไอโซเลเตอร์แบบกล่องหล่อ
การออกแบบเพื่อความปลอดภัยเป็นอันดับแรก:หน้าที่หลักของอุปกรณ์สวิตช์แยกคือเพื่อให้มีวิธีการที่ปลอดภัยในการตัดวงจรจากแหล่งจ่ายไฟ ซึ่งช่วยให้สามารถซ่อมบำรุงหรือซ่อมแซมได้โดยไม่เสี่ยงต่อการเกิดไฟฟ้าช็อต
การทำงานแบบไม่มีโหลด:สวิตช์แยกวงจรได้รับการออกแบบมาให้ทำงานเฉพาะเมื่อไม่มีโหลดไฟฟ้าเท่านั้น ซึ่งแตกต่างจากเบรกเกอร์วงจร ตัวตัดวงจรได้รับการออกแบบให้ทำงานในสภาวะไม่มีโหลด ซึ่งหมายความว่าจะไม่ใช้ตัวตัดวงจรเพื่อตัดโหลดไฟฟ้าที่ใช้งานอยู่ แต่จะใช้หลังจากปิดอุปกรณ์ไฟฟ้าแล้วเพื่อให้แน่ใจว่ามีการแยกทางกายภาพเมื่อไม่มีกระแสไฟฟ้าไหลผ่านสวิตช์
การใช้งานด้วยตนเองเท่านั้น:สวิตช์ไอโซเลเตอร์ต้องอาศัยการแทรกแซงจากมนุษย์เพื่อเปิดหรือปิดวงจร ซึ่งแตกต่างจากเบรกเกอร์วงจร ซึ่งสามารถหยุดการไหลของกระแสไฟฟ้าโดยอัตโนมัติในกรณีที่เกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร สวิตช์ไอโซเลเตอร์จะทำงานด้วยมือ
คุณสมบัติการระบุทางกายภาพ
สวิตช์เคสหล่อมีหน้าต่างทริปสีดำแทนที่จะเป็นหน้าต่างใส สวิตช์เคสหล่อจะไม่มีหมายเลขพิกัดกระแสบนด้ามจับแบบสลับ และสวิตช์เคสหล่อจะมีสติกเกอร์อยู่ที่ด้านข้างของเบรกเกอร์ซึ่งระบุว่าจะต้องได้รับการป้องกันด้วยอุปกรณ์ป้องกันกระแสเกินและไฟฟ้าลัดวงจรต้นทาง

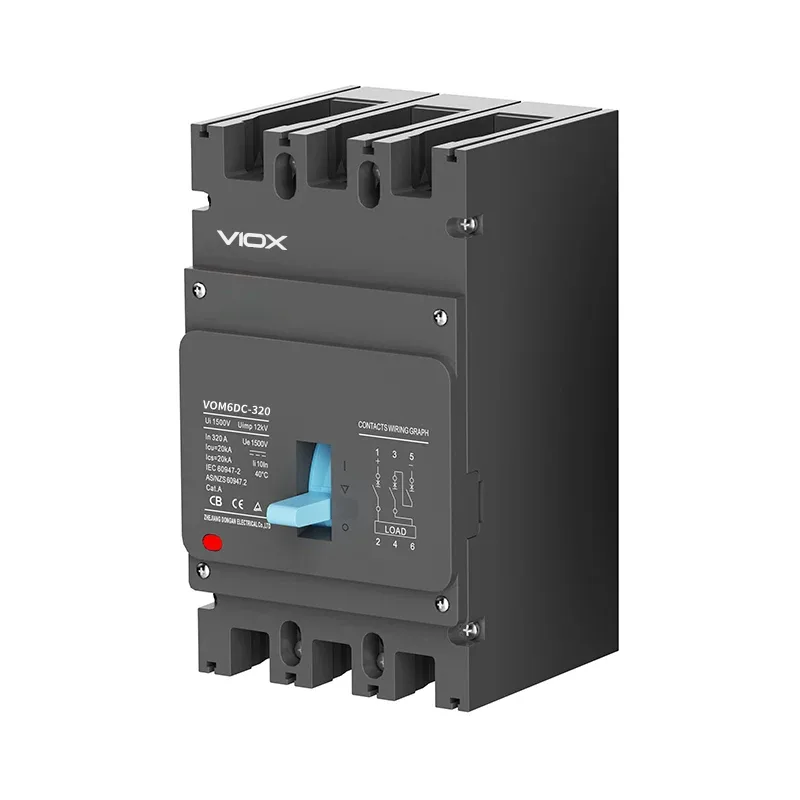

Moulded Case Circuit Breaker (MCCB) คืออะไร?
เอ เบรกเกอร์วงจรแบบกล่องแม่พิมพ์ เป็นอุปกรณ์ป้องกันไฟฟ้าอัตโนมัติที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าจากสภาวะกระแสเกิน รวมถึงโหลดเกินและไฟฟ้าลัดวงจร เบรกเกอร์วงจรแบบกล่องแม่พิมพ์ (MCCB) เป็นอุปกรณ์ป้องกันไฟฟ้าที่ป้องกันวงจรไฟฟ้าจากโหลดเกินและความผิดพลาด
ลักษณะเด่นของ MCCB
การป้องกันอัตโนมัติ:เบรกเกอร์คือสวิตช์ไฟฟ้าอัตโนมัติที่ใช้ตัดกระแสไฟฟ้าเมื่อเกิดความผิดปกติ เช่น เกิดไฟเกิน หรือไฟฟ้าลัดวงจร จึงป้องกันอุปกรณ์ไฟฟ้าและวงจรไม่ให้เกิดความเสียหาย
ความสามารถในการรับน้ำหนักบรรทุก:ไม่เหมือนกับสวิตช์ไอโซเลเตอร์ MCCB สามารถทำงานภายใต้สภาวะโหลดและตัดกระแสไฟฟ้าลัดวงจรได้โดยอัตโนมัติ
กลไกการเดินทาง:องค์ประกอบทริปจะทริปกลไกการทำงานของเบรกเกอร์วงจรในระหว่างที่มีโหลดเกินเป็นเวลานานหรือกระแสไฟฟ้าลัดวงจร
การทำงานที่สามารถรีเซ็ตได้:หลังจากการสะดุด MCCB สามารถรีเซ็ตและนำไปใช้งานอีกครั้งได้เมื่อสภาพความผิดพลาดได้รับการแก้ไขแล้ว
ความแตกต่างที่สำคัญระหว่างสวิตช์ไอโซเลเตอร์แบบกล่องหล่อและเบรกเกอร์วงจร
1. ฟังก์ชันหลัก
สวิตซ์แยก:
– ให้การแยกที่ปลอดภัยสำหรับงานบำรุงรักษา
– รับรองการตัดการเชื่อมต่อจากแหล่งจ่ายไฟอย่างสมบูรณ์
– ประการแรกคือการจัดหาช่องทางในการแยกอุปกรณ์ไฟฟ้าออกจากระบบไฟฟ้าส่วนที่เหลือ ซึ่งเป็นสิ่งสำคัญเมื่อต้องบำรุงรักษาอุปกรณ์ เนื่องจากจะช่วยให้ตัดกระแสไฟฟ้าออกจากอุปกรณ์ได้อย่างปลอดภัย
เบรกเกอร์:
– ป้องกันไฟฟ้าลัดวงจรโดยอัตโนมัติ
– ตัดกระแสไฟฟ้าระหว่างสภาวะโหลดเกินหรือไฟฟ้าลัดวงจร
– ให้การป้องกันกระแสไฟเกินสำหรับระบบไฟฟ้า
2. วิธีการใช้งาน
สวิตซ์แยก:
– ใช้งานด้วยมือเท่านั้น
– ต้องมีการแทรกแซงทางกายภาพเพื่อเปิด/ปิด
– การทำงาน: สวิตช์ไอโซเลเตอร์ทำงานแบบแมนนวล ในขณะที่เบรกเกอร์วงจรสามารถทำงานอัตโนมัติได้
เบรกเกอร์:
– สามารถทำงานได้อัตโนมัติเมื่อเกิดข้อผิดพลาด
– ยังอนุญาตให้ใช้งานด้วยตนเองได้อีกด้วย
– เบรกเกอร์สามารถทำงานโดยอัตโนมัติหรือด้วยตนเอง ซึ่งหมายความว่า นอกจากจะสามารถตัดการทำงานเมื่อมีไฟเกินหรือไฟฟ้าลัดวงจรแล้ว เบรกเกอร์ยังสามารถเปิดและปิดจากระยะไกลได้อีกด้วย
3. เงื่อนไขการโหลด
สวิตซ์แยก:
– ต้องใช้งานในสภาวะไม่มีโหลดเท่านั้น
– ไม่สามารถหยุดการไหลของกระแสไฟฟ้าภายใต้โหลดได้อย่างปลอดภัย
– การทำงานภายใต้ภาระงานอาจทำให้เกิดการอาร์คที่อันตรายได้
เบรกเกอร์:
– ออกแบบมาให้ทำงานภายใต้สภาวะโหลดและไม่มีโหลด
– สามารถตัดกระแสไฟฟ้าลัดวงจรได้อย่างปลอดภัย
– สร้างขึ้นเพื่อรองรับพลังงานจากความผิดพลาดทางไฟฟ้า
4. ความสามารถในการป้องกัน
สวิตซ์แยก:
– ไม่มีคุณสมบัติการป้องกันอัตโนมัติ
– ต้องมีอุปกรณ์ป้องกันต้นทาง
– ฟังก์ชั่น: เบรกเกอร์จะป้องกันความผิดพลาดและการโอเวอร์โหลด ในขณะที่สวิตช์ไอโซเลเตอร์จะถูกใช้เพื่อแยกวงจรระหว่างการบำรุงรักษา
เบรกเกอร์:
– ให้การป้องกันกระแสไฟเกินอย่างครอบคลุม
– รวมถึงองค์ประกอบการเดินทางด้วยความร้อนและแม่เหล็ก
– สามารถตรวจจับและตอบสนองต่อสภาวะความผิดพลาดต่างๆ ได้
5. ตัวบ่งชี้ทางภาพ
สวิตซ์แยก:
– ช่องมองสีดำ (ไม่มีการระบุกลไกภายในอย่างชัดเจน)
– ไม่มีกระแสไฟที่ด้ามจับ
– สติ๊กเกอร์คำเตือนระบุถึงความจำเป็นในการป้องกันต้นน้ำ
เบรกเกอร์:
– หน้าต่างการเดินทางที่ชัดเจนแสดงตำแหน่งกลไก
– มีการระบุค่ากระแสไฟฟ้าไว้ที่ด้ามจับ
– ตำแหน่งการเดินทางมองเห็นได้ชัดเจน
แอปพลิเคชันและกรณีการใช้งาน
เมื่อใดจึงควรใช้สวิตช์ไอโซเลเตอร์แบบกล่องหล่อ
การแยกบำรุงรักษา:เมื่อมีความจำเป็นต้องบำรุงรักษา ตรวจสอบ หรือเปลี่ยนอุปกรณ์ไฟฟ้า (เช่น หม้อแปลง มอเตอร์ไฟฟ้า ตู้จ่ายไฟ ฯลฯ)
การแบ่งส่วนระบบ:ในระบบไฟฟ้าที่ซับซ้อน สวิตช์แยกจะถูกใช้เพื่อแบ่งระบบออกเป็นส่วนอิสระหลายส่วน
การใช้งานไฟฟ้าแรงสูง:ในระบบไฟฟ้าแรงสูง (เช่น สถานีย่อย สายส่งไฟฟ้า) สวิตช์แยกจะถูกใช้เพื่อแยกอุปกรณ์ไฟฟ้าแรงสูง
ระบบแผงโซล่าเซลล์:สวิตช์แยกจะถูกติดตั้งระหว่างแผงโซลาร์เซลล์และอินเวอร์เตอร์ สวิตช์เหล่านี้ช่วยให้สามารถแยกแผงโซลาร์เซลล์ได้อย่างปลอดภัยสำหรับการบำรุงรักษาหรือในกรณีฉุกเฉิน
เมื่อใดจึงควรใช้เบรกเกอร์แบบกล่องแม่พิมพ์
การป้องกันเบื้องต้น:เพื่อป้องกันวงจรไฟฟ้าจากสภาวะกระแสไฟเกินในการใช้งานในอุตสาหกรรม พาณิชยกรรม และที่พักอาศัย
การกระจายหลัก:สามารถใช้เป็นสวิตช์หลักในแผงวงจรเบรกเกอร์ซึ่งจะทำการป้องกันกระแสเกินให้กับระบบทั้งหมด
การป้องกันมอเตอร์:เพื่อป้องกันมอเตอร์และอุปกรณ์ขนาดใหญ่จากสภาวะโอเวอร์โหลด
การป้องกันฟีดเดอร์:ในระบบจำหน่ายไฟฟ้าที่ต้องมีระบบเคลียร์ความผิดพลาดอัตโนมัติ
ข้อควรพิจารณาเรื่องความปลอดภัย
หลักการความปลอดภัยที่สำคัญ
จุดประสงค์ของเบรกเกอร์คือการตัดวงจรโดยอัตโนมัติในกรณีที่มีโหลดเกินหรือไฟฟ้าลัดวงจร แต่ก็อาจไม่สามารถตัดวงจรได้อย่างชัดเจนหรือสมบูรณ์เสมอไป ดังนั้น สวิตช์แยกจึงได้รับการออกแบบมาโดยเฉพาะเพื่อให้แน่ใจว่าการตัดวงจรและแยกวงจรจะสมบูรณ์ก่อนที่จะดำเนินการบำรุงรักษา
แนวทางปฏิบัติที่ดีที่สุด
- อย่าพึ่งพาเบรกเกอร์เพื่อแยกไฟเพียงอย่างเดียว ในระหว่างการทำงานบำรุงรักษา
- ใช้ขั้นตอนการล็อคเอาต์/แท็กเอาต์อย่างถูกต้องเสมอ พร้อมสวิตช์แยก
- รับรองสถานะพลังงานเป็นศูนย์ ก่อนเริ่มงานบำรุงรักษาใดๆ
- ตรวจสอบการป้องกันต้นน้ำที่เหมาะสม เมื่อใช้สวิตช์ไอโซเลเตอร์
- ปฏิบัติตามข้อกำหนดของผู้ผลิต สำหรับทั้งสองอุปกรณ์
การเปรียบเทียบข้อมูลทางเทคนิค
คะแนนปัจจุบัน
- สวิตช์ไอโซเลเตอร์:มีให้เลือกหลายระดับ โดยทั่วไปจะตรงตามข้อกำหนดของวงจร
- MCCB รถมอเตอร์ไซค์:MCCB มีให้เลือกหลายระดับตั้งแต่ 30A ถึง 6000A และสูงกว่า
ลักษณะการเดินทาง
- สวิตช์ไอโซเลเตอร์: ไม่มีลักษณะการเดินทาง (ไม่มีการทำงานอัตโนมัติ)
- MCCB รถมอเตอร์ไซค์:ยังมีให้เลือกใช้ลักษณะการเดินทางที่แตกต่างกัน เช่น การเดินทางทันที การเดินทางล่าช้าสั้น การเดินทางล่าช้านาน หรือการตั้งค่าการเดินทางที่ปรับได้
การก่อสร้าง
- ทั้งสองอุปกรณ์:เคสพลาสติกขึ้นรูปพิเศษเพื่อการเก็บความร้อนและการป้องกัน
- สวิตช์ไอโซเลเตอร์:กลไกภายในที่เรียบง่ายเน้นการแยกตัว
- MCCB รถมอเตอร์ไซค์:เบรกเกอร์วงจรแบบกล่องแม่พิมพ์จะตัดวงจรอุปกรณ์ที่มีองค์ประกอบตอบสนองต่อกระแสไฟฟ้าแบบอิสระ
ข้อกำหนดด้านกฎระเบียบและรหัส
การปฏิบัติตามมาตรฐานไฟฟ้าแห่งชาติ (NEC)
เบรกเกอร์วงจรจะต้องเป็นไปตามข้อกำหนดเฉพาะของ NEC สำหรับการป้องกันกระแสเกิน ในขณะที่สวิตช์ไอโซเลเตอร์จะต้องได้รับการประสานงานอย่างเหมาะสมกับอุปกรณ์ป้องกันต้นทางเพื่อให้เป็นไปตามข้อกำหนดของรหัส
มาตรฐานอุตสาหกรรม
- MCCB รถมอเตอร์ไซค์:โดยทั่วไปแล้วจะอยู่ในรายการ UL 489 และได้รับการรับรอง CSA จึงเหมาะสำหรับใช้ในอเมริกาเหนือ
- สวิตช์ไอโซเลเตอร์:ต้องเป็นไปตามมาตรฐานสวิตช์ตัดการเชื่อมต่อที่เหมาะสมและได้รับการจัดอันดับอย่างเหมาะสมสำหรับการใช้งาน
คำถามที่พบบ่อยเกี่ยวกับสวิตช์แบบ Molded Case เทียบกับเบรกเกอร์วงจร
สวิตช์ไอโซเลเตอร์สามารถทดแทนเบรกเกอร์ได้หรือไม่?
ไม่ สวิตช์แยกไม่สามารถแทนที่เบรกเกอร์วงจรได้ สวิตช์แยกได้รับการออกแบบมาเฉพาะเพื่อแยกวงจรระหว่างการบำรุงรักษา และไม่มีคุณสมบัติการป้องกันอัตโนมัติที่เบรกเกอร์วงจรมีให้ สวิตช์เหล่านี้ต้องใช้ร่วมกับอุปกรณ์ป้องกันกระแสเกินต้นทาง
ฉันควรใช้สวิตช์ไอโซเลเตอร์แบบกล่องหล่อเมื่อใด?
ใช้สวิตช์แยกเมื่อคุณจำเป็นต้องแยกส่วนหนึ่งของวงจรอย่างปลอดภัยสำหรับงานบำรุงรักษา สวิตช์เหล่านี้มีความจำเป็นเพื่อให้แน่ใจว่าไม่มีพลังงานในระหว่างการให้บริการ การซ่อมแซม หรือการตรวจสอบอุปกรณ์
จะเกิดอะไรขึ้นถ้าฉันใช้งานสวิตช์ไอโซเลเตอร์ภายใต้โหลด?
การใช้งานสวิตช์แยกภายใต้โหลดอาจทำให้เกิดการอาร์คที่เป็นอันตราย อุปกรณ์เสียหาย และอันตรายต่อความปลอดภัย ตรวจสอบให้แน่ใจเสมอว่าตัดกระแสไฟในวงจรก่อนใช้งานสวิตช์แยก
เบรกเกอร์แบบกล่องแม่พิมพ์ให้การแยกวงจรได้อย่างสมบูรณ์หรือไม่?
แม้ว่า MCCB จะสามารถตัดวงจรได้ แต่ก็อาจไม่สามารถแยกวงจรได้อย่างสมบูรณ์ตามที่จำเป็นสำหรับงานบำรุงรักษาที่ปลอดภัย เพื่อความปลอดภัยสูงสุด ควรใช้สวิตช์แยกวงจรเฉพาะร่วมกับเบรกเกอร์วงจร
ฉันจะระบุสวิตช์ไอโซเลเตอร์หรือเบรกเกอร์ได้อย่างไร
ตัวระบุที่สำคัญ ได้แก่ สวิตช์ไอโซเลเตอร์มีหน้าต่างทริปสีดำ (เทียบกับแบบใสบนเบรกเกอร์) ไม่มีค่าพิกัดกระแสบนด้ามจับ และสติกเกอร์คำเตือนที่ระบุว่าจำเป็นต้องมีการป้องกันกระแสต้นน้ำ
บทสรุป
การทำความเข้าใจความแตกต่างพื้นฐานระหว่างสวิตช์ตัดวงจรแบบกล่องหล่อและเบรกเกอร์วงจรแบบกล่องหล่อถือเป็นสิ่งสำคัญสำหรับความปลอดภัยทางไฟฟ้าและความน่าเชื่อถือของระบบ แม้ว่าเบรกเกอร์วงจรจะทำหน้าที่ป้องกันไฟฟ้าลัดวงจรโดยอัตโนมัติ แต่สวิตช์ตัดวงจรก็ทำหน้าที่ตัดวงจรอย่างปลอดภัยสำหรับงานบำรุงรักษา
สิ่งสำคัญที่ต้องจดจำ:เบรกเกอร์ป้องกันระบบไฟฟ้าของคุณจากความผิดพลาด ในขณะที่สวิตช์แยกจะปกป้องผู้คนในระหว่างการบำรุงรักษา อุปกรณ์ทั้งสองชนิดนี้เป็นส่วนประกอบสำคัญของกลยุทธ์ด้านความปลอดภัยทางไฟฟ้าที่ครอบคลุม และแต่ละชนิดมีจุดประสงค์เฉพาะของตัวเองในการรับรองการทำงานทางไฟฟ้าที่ปลอดภัยและเชื่อถือได้
เมื่อออกแบบหรือบำรุงรักษาระบบไฟฟ้า ควรระบุอุปกรณ์ที่เหมาะสมสำหรับแต่ละแอปพลิเคชันเสมอ ตรวจสอบให้แน่ใจว่ามีการประสานงานที่เหมาะสมระหว่างอุปกรณ์ป้องกันและอุปกรณ์แยก และปฏิบัติตามขั้นตอนความปลอดภัยที่กำหนดไว้ โปรดจำไว้ว่าความปลอดภัยทางไฟฟ้าที่เหมาะสมมักต้องใช้อุปกรณ์ทั้งสองประเภททำงานร่วมกัน ได้แก่ เบรกเกอร์วงจรสำหรับการป้องกันอัตโนมัติและสวิตช์แยกสำหรับการแยกเพื่อการบำรุงรักษาที่ปลอดภัย
