อะไรคือความแตกต่างระหว่างฟิวส์และฟิวส์ลิงค์?

ทำความเข้าใจความแตกต่างที่สำคัญในการป้องกันทางไฟฟ้า

เดินเข้าไปในร้านฮาร์ดแวร์แล้วขอ “ฟิวส์” คุณจะได้รับหลอดแก้วหรือเซรามิกขนาดเล็ก แต่ถ้าเดินเข้าไปในโรงงานสวิตช์เกียร์อุตสาหกรรมแล้วขอ “ฟิวส์” คุณจะต้องเผชิญกับคำถามสำคัญ: “คุณต้องการชุดประกอบทั้งหมดหรือแค่ตัวฟิวส์ที่เปลี่ยนได้?” ความแตกต่างนี้ไม่ใช่เรื่องเล็กน้อย แต่เป็นสิ่งจำเป็นทางเทคนิคที่มีผลกระทบโดยตรงต่อต้นทุนการจัดซื้อ ความปลอดภัยของระบบ และประสิทธิภาพในการดำเนินงาน.

ที่ VIOX Electric ซึ่งเป็นผู้ผลิตอุปกรณ์ไฟฟ้าแบบ B2B เราได้เห็นเจ้าหน้าที่จัดซื้อสั่งซื้อ “ฟิวส์” โดยคาดหวังอะไหล่ $8 แต่กลับได้รับพาเลทฐานฟิวส์ $180 ที่พวกเขาไม่ต้องการ ในทางกลับกัน การสั่งซื้อฐานฟิวส์เมื่อต้องการแค่ตัวฟิวส์ ก็ทำให้เกิดความล่าช้าและหยุดชะงักในการผลิตที่มีค่าใช้จ่ายสูงเช่นกัน.

คู่มือฉบับสมบูรณ์นี้จะอธิบายความแตกต่างระหว่าง ฟิวส์ (ระบบป้องกันที่สมบูรณ์) และ ตัวฟิวส์ (องค์ประกอบที่เสียสละ) ในสามบริบทที่สำคัญ: การใช้งานในอุตสาหกรรมที่อยู่ภายใต้มาตรฐาน IEC 60269 ระบบไฟฟ้าแรงสูง และระบบไฟฟ้าในรถยนต์ การทำความเข้าใจความแตกต่างเหล่านี้จะช่วยประหยัดเวลา เงิน และอันตรายด้านความปลอดภัยที่อาจเกิดขึ้นแก่องค์กรของคุณ.

ระบบฟิวส์อุตสาหกรรม: คำจำกัดความตามมาตรฐาน IEC 60269

ในระบบอัตโนมัติทางไฟฟ้าในอุตสาหกรรม ซึ่งเป็นขอบเขตการดำเนินงานของ VIOX Electric คำว่า “ฟิวส์” และ “ตัวฟิวส์” แสดงถึงความสัมพันธ์ตามลำดับชั้นที่กำหนดโดยมาตรฐาน IEC 60269 ความแตกต่างนี้เป็นพื้นฐานสำหรับผู้สร้างแผงควบคุม วิศวกรระบบอัตโนมัติ และผู้เชี่ยวชาญด้านการจัดซื้อ.

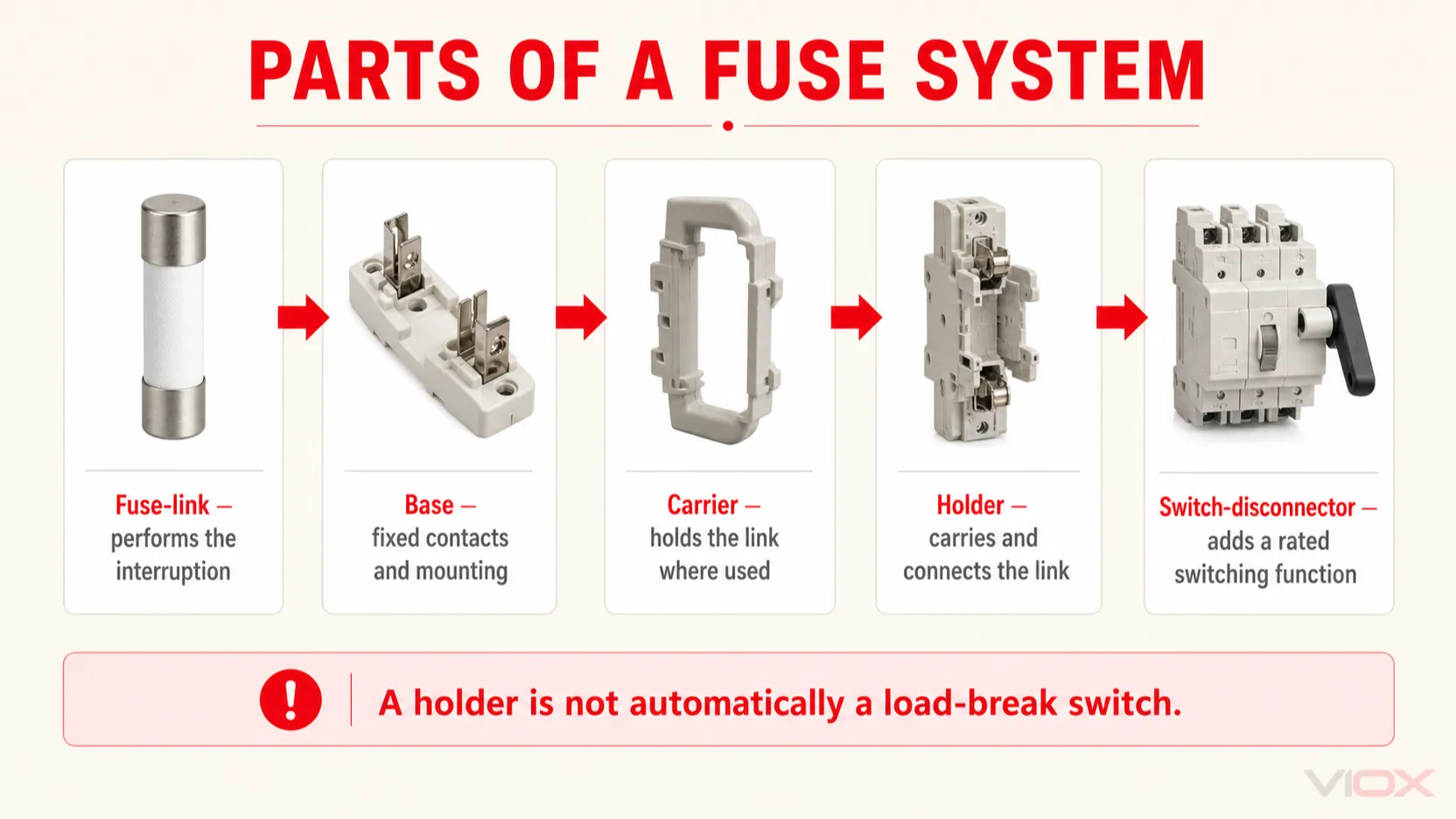

ระบบฟิวส์ที่สมบูรณ์: ชุดประกอบของส่วนประกอบ

ตามมาตรฐาน IEC 60269-1:2024 ฟิวส์ ไม่ใช่ส่วนประกอบเดียว แต่เป็นชุดประกอบการทำงานที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าจากสภาวะกระแสเกิน มาตรฐานกำหนดให้ระบบนี้ประกอบด้วยองค์ประกอบหลักสามประการ:

1. ฐานฟิวส์ (หรือตัวยึด): ส่วนประกอบติดตั้งอยู่กับที่ซึ่งยึดกับแผงไฟฟ้าหรือแผงจ่ายไฟ ซึ่งให้การรองรับทางกลและการเชื่อมต่อทางไฟฟ้ากับวงจร.
2. ตัวจับฟิวส์: ในการออกแบบบางแบบ (โดยเฉพาะระบบ NH) องค์ประกอบที่เคลื่อนย้ายได้ซึ่งยึดตัวฟิวส์และอำนวยความสะดวกในการใส่และถอดอย่างปลอดภัย.
3. ตัวฟิวส์: องค์ประกอบป้องกันที่เปลี่ยนได้ซึ่งมีองค์ประกอบหลอมละลายที่ปรับเทียบแล้วซึ่งขัดขวางกระแสไฟในระหว่างสภาวะผิดปกติ.

โครงสร้างตามลำดับชั้นนี้หมายความว่าเมื่อระบุ “ฟิวส์” สำหรับการใช้งานในอุตสาหกรรม ในทางเทคนิคแล้วคุณกำลังสั่งซื้อระบบป้องกันที่สมบูรณ์ อย่างไรก็ตาม สำหรับสถานการณ์การบำรุงรักษาและการเปลี่ยนทดแทน โดยทั่วไปคุณต้องการเพียง ตัวฟิวส์ซึ่งเป็นส่วนประกอบสิ้นเปลือง.

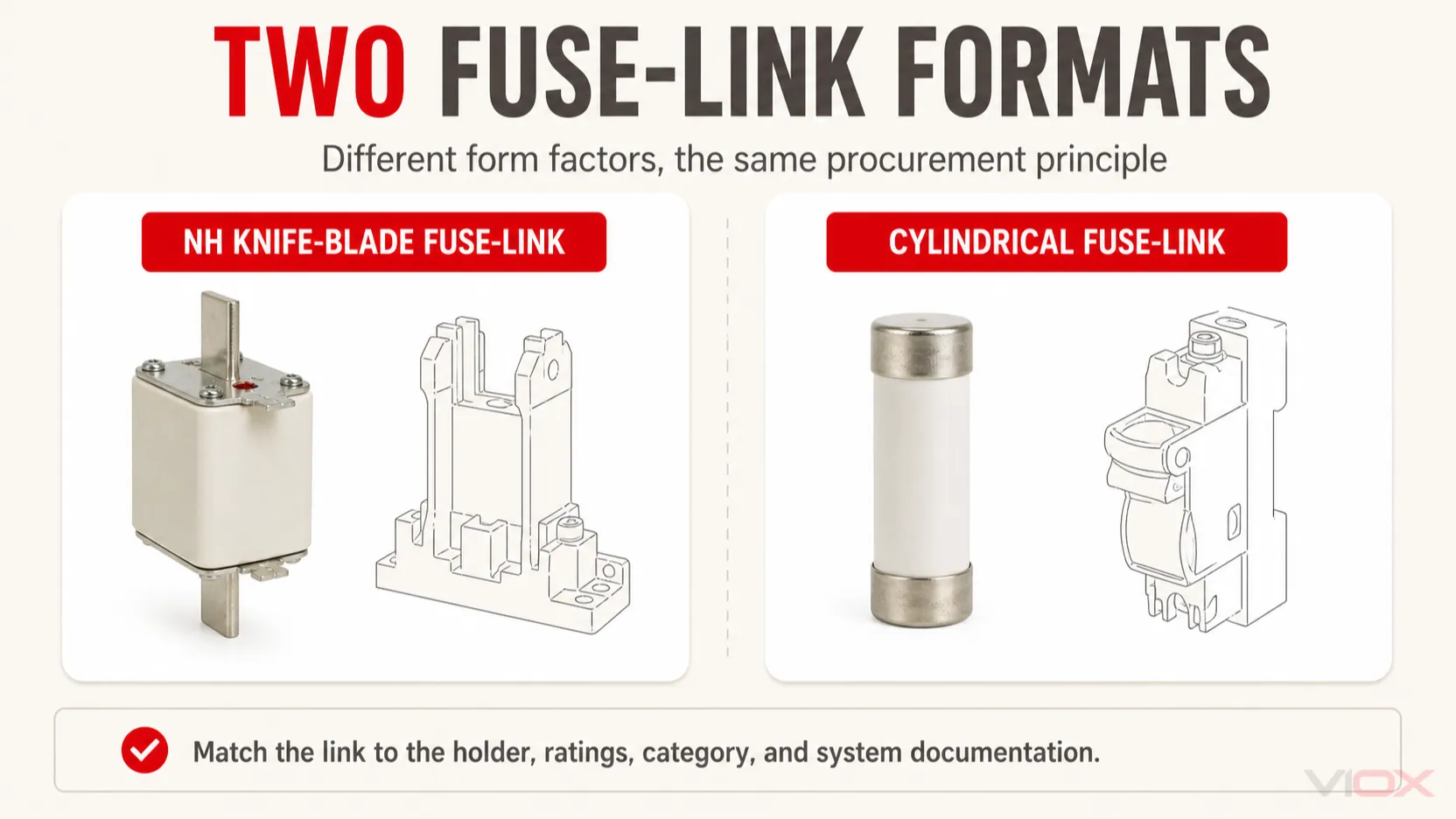

ฟิวส์ NH และตัวฟิวส์ทรงกระบอก: ตัวอย่างการใช้งานจริง

ฟิวส์ NH (แบบใบมีด) เป็นระบบฟิวส์อุตสาหกรรมที่พบมากที่สุด ซึ่งเป็นมาตรฐานภายใต้ IEC 60269-2 ในการกำหนดค่านี้:

• ตัวเซรามิกสีขาวหรือสีครีมพร้อมหน้าสัมผัสใบมีดโลหะ = ตัวฟิวส์
• ตัวเรือนพลาสติกสีดำพร้อมหน้าสัมผัสสปริง = ฐานฟิวส์
• ชุดประกอบที่จับสีแดงหรือสีดำเสริม = ตัวจับฟิวส์

ฟิวส์ทรงกระบอก (เช่น ขนาด 10x38 มม. หรือ 22x58 มม.) เป็นไปตามตรรกะที่คล้ายกัน:

• ท่อเซรามิกพร้อมฝาปิดปลายโลหะ = ตัวฟิวส์
• ชุดประกอบคลิปยึดหรือตัวยึด = ฐานฟิวส์

หากไม่มีฐาน ตัวฟิวส์จะไม่สามารถทำงานได้ หากไม่มีตัวฟิวส์ ฐานก็เป็นเพียงวงจรเปิด การพึ่งพาซึ่งกันและกันนี้สร้างระบบป้องกันที่สมบูรณ์.

ทำความเข้าใจการจำแนกประเภทฟิวส์ gG และ aM

IEC 60269 แบ่งประเภทตัวฟิวส์เพิ่มเติมตามลักษณะเวลา-กระแส ซึ่งระบุด้วยรหัสสองตัวอักษร การจำแนกประเภทอุตสาหกรรมที่พบบ่อยที่สุดสองประเภทคือ:

ฟิวส์ gG (ใช้งานทั่วไป, ป้องกันเต็มช่วง)

• “g” (ตัวพิมพ์เล็ก) บ่งชี้ถึงการป้องกันตลอดช่วงกระแสเกินทั้งหมด
• “G” (ตัวพิมพ์ใหญ่) หมายถึงการใช้งานทั่วไป
• ให้การป้องกันสายเคเบิล การป้องกันหม้อแปลง และการป้องกันวงจรทั่วไป
• ลักษณะการทำงานทั่วไป: ขาดภายใน 2-5 วินาทีที่กระแสไฟพิกัด 5 เท่า, 0.1-0.2 วินาทีที่กระแสไฟพิกัด 10 เท่า
• ความสามารถในการตัดกระแสโดยทั่วไปเกิน 100 kA ที่ 400/500V สำหรับระบบ NH

ฟิวส์ aM (ป้องกันมอเตอร์, ช่วงบางส่วน)

• “a” (ตัวพิมพ์เล็ก) บ่งชี้ถึงการป้องกันช่วงบางส่วน (เฉพาะการลัดวงจรเท่านั้น)
• “M” (ตัวพิมพ์ใหญ่) กำหนดการใช้งานวงจรมอเตอร์
• ทนต่อกระแสไหลเข้าเริ่มต้นของมอเตอร์ (โดยทั่วไปคือ 6-8 เท่าของกระแสไฟพิกัดเป็นเวลาหลายวินาที)
• ต้องใช้ร่วมกับการป้องกันกระแสเกินแยกต่างหาก (รีเลย์ป้องกันมอเตอร์หรือโอเวอร์โหลดความร้อน)
• จำเป็นอย่างยิ่งสำหรับการป้องกันการทริปที่ไม่พึงประสงค์ระหว่างการสตาร์ทมอเตอร์

ประเภทฟิวส์	ช่วงการป้องกัน	คิดถึงเรื่องโปรแกรม	การตอบสนองต่อกระแสเกิน	การตอบสนองต่อการลัดวงจร
gG	เต็มช่วง (กระแสเกิน + ลัดวงจร)	การป้องกันสายเคเบิล, ตัวป้อนหม้อแปลง, วงจรทั่วไป	ทริปที่ 1.6× In (กระแสไฟฟิวส์ทั่วไป)	ความสามารถในการตัดกระแส ≥100 kA
เช้า	ช่วงบางส่วน (ลัดวงจรเท่านั้น)	วงจรมอเตอร์, อุปกรณ์แปลงผันพลังงาน	ทนต่อ 6-8× In ระหว่างการสตาร์ท	ความสามารถในการตัดกระแส ≥100 kA

การเปรียบเทียบคุณลักษณะเวลา-กระแส

ระดับปัจจุบัน	ตัวฟิวส์ gG 20A	ตัวฟิวส์ aM 20A
1.6× In (32A)	~1-2 ชั่วโมง	ไม่ทริป (ความคลาดเคลื่อนที่ออกแบบไว้)
3× In (60A)	~30-60 วินาที	~5-10 นาที
5× In (100A)	2-5 วินาที	15-30 วินาที
10× In (200A)	0.1-0.2 วินาที	0.2-0.5 วินาที

แนวปฏิบัติที่ดีที่สุดในการจัดซื้อฟิวส์อุตสาหกรรม

กฎที่สำคัญ: ห้ามระบุเพียง “ฟิวส์” โดยไม่มีรายละเอียดครบถ้วนในรายการวัสดุ (BOM) ของคุณ.

การระบุที่ไม่ถูกต้อง:

• “ฟิวส์ 100A”
• “ฟิวส์ NH สำหรับแผง”

การระบุที่ถูกต้อง:

• สำหรับการเปลี่ยน: “ฟิวส์ NH00, 100A, gG, 500V AC” (IEC 60269-2)
• สำหรับการติดตั้งใหม่: “ฐานฟิวส์ NH00, 3 ขั้ว, พร้อมฟิวส์ 100A gG” (ระบบสมบูรณ์)
• สำหรับวงจรของมอเตอร์: “ฟิวส์ NH1, 63A, aM, 690V AC”

ความแม่นยำนี้ช่วยลดข้อผิดพลาดในการจัดซื้อ ลดค่าใช้จ่ายในการจัดส่งคืน และรับประกันความเข้ากันได้กับการติดตั้งที่มีอยู่.

การใช้งานแรงดันสูงในระบบสาธารณูปโภค: ฟิวส์คัตเอาท์และลิงค์หางหมู

ในภาคส่วนสาธารณูปโภคและการกระจายแรงดันสูง “ฟิวส์ลิงค์” ทำให้เกิดภาพลักษณ์ที่แตกต่างไปจากเดิมอย่างสิ้นเชิง ความสับสนในบริบทนี้เกิดขึ้นบ่อยครั้งเมื่อผู้จัดจำหน่ายจัดการทั้งผลิตภัณฑ์อุตสาหกรรมและผลิตภัณฑ์สาธารณูปโภค.

การป้องกันหม้อแปลงไฟฟ้าที่ติดตั้งบนเสา

หม้อแปลงไฟฟ้าที่ติดตั้งบนเสาไฟฟ้าสาธารณูปโภค ซึ่งมองเห็นได้ทั่วเครือข่ายการกระจาย จำเป็นต้องมีการป้องกันกระแสเกินที่แข็งแกร่งต่อความผิดพลาดของสาย อุปกรณ์ขัดข้อง และสภาวะโอเวอร์โหลด อุปกรณ์ป้องกันที่ติดตั้งบนเสาเหล่านี้คือ ฟิวส์คัตเอาท์ (เรียกอีกอย่างว่าฟิวส์คัตเอาท์หรือฟิวส์ดรอปเอาท์) โดยทั่วไปมีพิกัดสำหรับการใช้งาน 11-36 kV.

ฟิวส์ลิงค์ “หางหมู”: ปรัชญาการออกแบบที่แตกต่าง

แตกต่างจากฟิวส์ลิงค์แบบตลับเซรามิกที่ใช้ในระบบ NH อุตสาหกรรม ฟิวส์ลิงค์สาธารณูปโภคมีลักษณะคล้ายสายเคเบิลสั้นๆ:

• ลักษณะทางกายภาพ: หัวปุ่มที่ปลายด้านหนึ่ง สายไฟตีเกลียวแบบยืดหยุ่นที่ปลายอีกด้านหนึ่ง (จึงเป็นที่มาของคำว่า “หางหมู”)
• วิธีการติดตั้ง: ร้อยผ่านท่อใส่ฟิวส์และยึดไว้ภายใต้แรงดึงทางกล
• กลไกการทำงาน: เมื่อกระแสไฟผิดพลาดหลอมละลายลิงค์ แรงดึงทางกลจะคลายออก ทำให้ที่ใส่ฟิวส์เปิดออก (ดรอปเอาท์)
• การบ่งชี้ด้วยภาพ: ตำแหน่งที่ดรอปเอาท์ให้การยืนยันด้วยภาพทันทีของการทำงาน

กลไกการดรอปเอาท์นี้มีวัตถุประสงค์สองประการ: ขัดขวางกระแสไฟผิดพลาดและให้ทีมงานสาธารณูปโภคเห็นตำแหน่งที่เกิดความผิดพลาดจากพื้นดิน.

ฟิวส์ลิงค์ประเภท K เทียบกับประเภท T

ฟิวส์ลิงค์สาธารณูปโภคแบ่งตามลักษณะความเร็วตามมาตรฐาน IEEE C37.42-2016:

ประเภท K (ทำงานเร็ว)

• ออกแบบมาสำหรับการป้องกันสาย
• ตอบสนองอย่างรวดเร็วต่อกระแสไฟผิดพลาด
• เหมาะสำหรับการใช้งานที่ต้องการการขัดจังหวะทันที
• การใช้งานทั่วไป: ตัวป้อนการกระจาย การป้องกันวงจรสาขา

ประเภท T (ทำงานช้า)

• ออกแบบมาสำหรับการป้องกันหม้อแปลงไฟฟ้า
• ทนต่อกระแสไหลเข้าของแม่เหล็กในระหว่างการจ่ายไฟให้กับหม้อแปลงไฟฟ้า
• ป้องกันการทำงานที่ก่อให้เกิดความรำคาญระหว่างการเปลี่ยนสถานะ
• การใช้งานทั่วไป: หม้อแปลงไฟฟ้าสำหรับการกระจาย แบงค์คาปาซิเตอร์

ลักษณะเฉพาะ	ฟิวส์คัตเอาท์สาธารณูปโภค	ฟิวส์ NH อุตสาหกรรม
Voltage ระดับความชื่นชอบ	11-36 kV	400-1000V AC
รูปแบบฟิวส์ลิงค์	สายไฟหางหมูแบบยืดหยุ่น	ตลับเซรามิกแข็ง
กลไกการทำงาน	การดรอปเอาท์ทางกล	ตำแหน่งคงที่ (ต้องถอดออกด้วยตนเอง)
การแสดงผลด้วยภาพ	ชัดเจนในตัวเอง (เปิดออก)	พินหรือหน้าต่างแสดงสถานะ
ต้นทุนโดยทั่วไป	$5-15 (ลิงค์เท่านั้น)	$8-50 (ลิงก์เท่านั้น)
ต้นทุนการประกอบทั้งหมด	$200-800	$150-400

ฟิวส์ลิงค์สำหรับยานยนต์: องค์ประกอบการป้องกันที่ซ่อนอยู่

ในระบบไฟฟ้าของยานยนต์ คำศัพท์มีการเปลี่ยนแปลงอีกครั้ง ในขณะที่คนส่วนใหญ่รู้จักฟิวส์แบบใบมีด (ประเภท ATO/ATC) ในกล่องฟิวส์ของรถยนต์, ฟิวส์ลิงค์ แสดงถึงองค์ประกอบที่อันตรายกว่าเนื่องจากรูปลักษณ์ที่หลอกลวง.

ฟิวส์ลิงค์สำหรับยานยนต์คืออะไร?

ฟิวส์ลิงค์ในการใช้งานยานยนต์คือส่วนสั้นๆ ของสายเคเบิลแรงดันต่ำ โดยทั่วไปจะอยู่ใกล้กับขั้วบวกของแบตเตอรี่หรือเครื่องกำเนิดไฟฟ้า อุปกรณ์ป้องกันนี้มีลักษณะเกือบจะเหมือนกับสายไฟรถยนต์มาตรฐาน ทำให้เกิดความท้าทายในการระบุ.

ข้อกำหนดที่สำคัญ:

• ขนาดเกจสายไฟ: โดยทั่วไปจะมีขนาดเล็กกว่าวงจรที่ป้องกันสี่ขนาดตาม American Wire Gauge (AWG)
• ประเภทฉนวน: ฉนวนพิเศษที่ไม่ติดไฟซึ่งจะพองหรือไหม้เมื่อละลาย แต่ไม่ติดไฟ
• ความยาว: โดยปกติคือ 6-9 นิ้ว
• ที่ตั้ง: ระหว่างแหล่งกระแสไฟสูง (แบตเตอรี่, เครื่องกำเนิดไฟฟ้า) และจุดกระจาย

ตัวอย่าง: วงจรที่ใช้สายไฟ 10 AWG จะได้รับการป้องกันโดยฟิวส์ลิงค์ 14 AWG.

อันตรายด้านความปลอดภัย: ทำไมการระบุที่ถูกต้องจึงมีความสำคัญ

อันตรายหลักของฟิวส์ลิงค์เกิดจากรูปลักษณ์ที่เหมือนสายไฟ ช่างเทคนิคที่ไม่มีประสบการณ์มักจะเข้าใจผิดว่าฟิวส์ลิงค์ที่ขาดเป็นสายไฟที่เสียหาย และ “ซ่อมแซม” โดยการต่อสายไฟรถยนต์มาตรฐาน การทดแทนนี้จะกำจัดการป้องกันกระแสเกิน ทำให้เกิดอันตรายจากไฟไหม้อย่างรุนแรง.

ผลที่ตามมาของการเปลี่ยนที่ไม่เหมาะสม:

1. เหตุการณ์ไฟฟ้าลัดวงจรครั้งต่อไปไม่มีการขัดจังหวะการป้องกัน
2. สายไฟมาตรฐานนำกระแสไฟผิดปกติจนกว่าฉนวนจะละลาย
3. อาจเกิดไฟไหม้ชุดสายไฟและความเสียหายต่อรถยนต์
4. ความเสี่ยงที่แบตเตอรี่จะระเบิดจากไฟฟ้าลัดวงจรอย่างต่อเนื่อง

ขั้นตอนการเปลี่ยนที่เหมาะสม:

• เปลี่ยนฟิวส์ลิงค์ด้วยส่วนประกอบที่ระบุโดย OEM หรือส่วนประกอบที่มีพิกัดเทียบเท่าเสมอ
• ห้ามเปลี่ยนด้วยสายไฟมาตรฐานที่มีขนาดใดๆ
• ตรวจสอบว่าสายไฟสำรองมีฉนวนกันความร้อนสูงและสารหน่วงไฟ
• ตรวจสอบให้แน่ใจว่าขนาดเกจสายไฟถูกต้อง (เล็กกว่าวงจรที่ป้องกันสี่เกจ)

ฟิวส์ลิงค์เทียบกับฟิวส์ใบมีดมาตรฐาน

คุณสมบัติ	ฟิวส์ลิงค์	ฟิวส์ใบมีด (ATO/ATC)
รูปแบบทางกายภาพ	ส่วนของสายไฟ	ตัวพลาสติกพร้อมขั้วต่อโลหะ
ที่ตั้ง	ใต้ฝากระโปรงรถ ใกล้แบตเตอรี่	แผงฟิวส์ ภายใน
การระบุ	ยาก (ดูเหมือนสายไฟ)	ง่าย (รหัสสี, เครื่องหมายพิกัด)
ระดับการป้องกัน	วงจรกระแสไฟสูง (60-150A)	วงจรต่ำถึงปานกลาง (โดยทั่วไป 3-30A)
ความยากในการเปลี่ยน	ปานกลาง (ต้องใช้การบัดกรี/การย้ำ)	ง่าย (แบบเสียบปลั๊ก)
การแสดงผลด้วยภาพ	ไม่มี (สายไฟละลาย)	ไส้หลอดขาดมองเห็นได้

การเปรียบเทียบที่ครอบคลุม: ทั้งสามบริบท

บริบทการใช้งาน	ชื่อระบบ	องค์ประกอบที่เปลี่ยนได้	การใช้งานหลัก	ช่วงแรงดันไฟฟ้า	พิกัดการตัดกระแสไฟทั่วไป
อุตสาหกรรม (IEC)	ระบบฟิวส์ NH	ฟิวส์ลิงค์ NH (ตลับเซรามิก)	การป้องกันแผง, วงจรมอเตอร์, การป้องกันสายเคเบิล	400-1000V AC	100-120 kA
อุตสาหกรรม (IEC)	ฟิวส์ทรงกระบอก	ฟิวส์ลิงค์ทรงกระบอก	วงจรควบคุม, อิเล็กทรอนิกส์	250-690V AC	50-100 kA
สาธารณูปโภค (HV)	ฟิวส์คัตเอาท์	ฟิวส์ลิงค์แบบหางเปีย	การป้องกันหม้อแปลง, การแบ่งส่วนสาย	11-36 kV	6-10 kA (การขับออก)
ยานยนต์	ชุดประกอบฟิวส์ลิงค์	สายฟิวส์ลิงค์	การป้องกันแบตเตอรี่/อัลเทอร์เนเตอร์	12-48V ดีซี	500-1000A
ยานยนต์	ที่ใส่ฟิวส์ใบมีด	ฟิวส์ใบมีด	วงจรเสริม	12-48V ดีซี	สูงสุด 60-100A

ข้อกำหนดขนาดฟิวส์ IEC

ขนาด NH	ช่วงกระแสไฟฟ้าที่กำหนด	ขนาดทางกายภาพ (ยาว × กว้าง)	คิดถึงเรื่องโปรแกรม	ความสามารถในการตัดกระแสไฟ @ 500V
NH000	2-160A	185มม. × 65มม.	แผงควบคุม, มอเตอร์ขนาดเล็ก	120 kA
NH00	2-160A	140มม. × 50มม.	แผงจ่ายไฟ, มอเตอร์ขนาดกลาง	120 kA
NH0	4-100A	95มม. × 45มม.	การจ่ายไฟย่อย, มอเตอร์ขนาดเล็กกว่า	120 kA
NH1	10-160A	115มม. × 54มม.	การจ่ายไฟหลัก, ศูนย์ควบคุมมอเตอร์	120 kA
NH2	125-250A	150มม. × 69มม.	ตัวป้อนอุตสาหกรรม, มอเตอร์ขนาดใหญ่	120 kA
NH3	200-630A	215มม. × 100มม.	สวิตช์เกียร์หลัก, ขดลวดทุติยภูมิของหม้อแปลง	120 kA
NH4	500-1250A	330มม. × 155มม.	ทางเข้าบริการ, โหลดอุตสาหกรรมขนาดใหญ่	80-100 kA

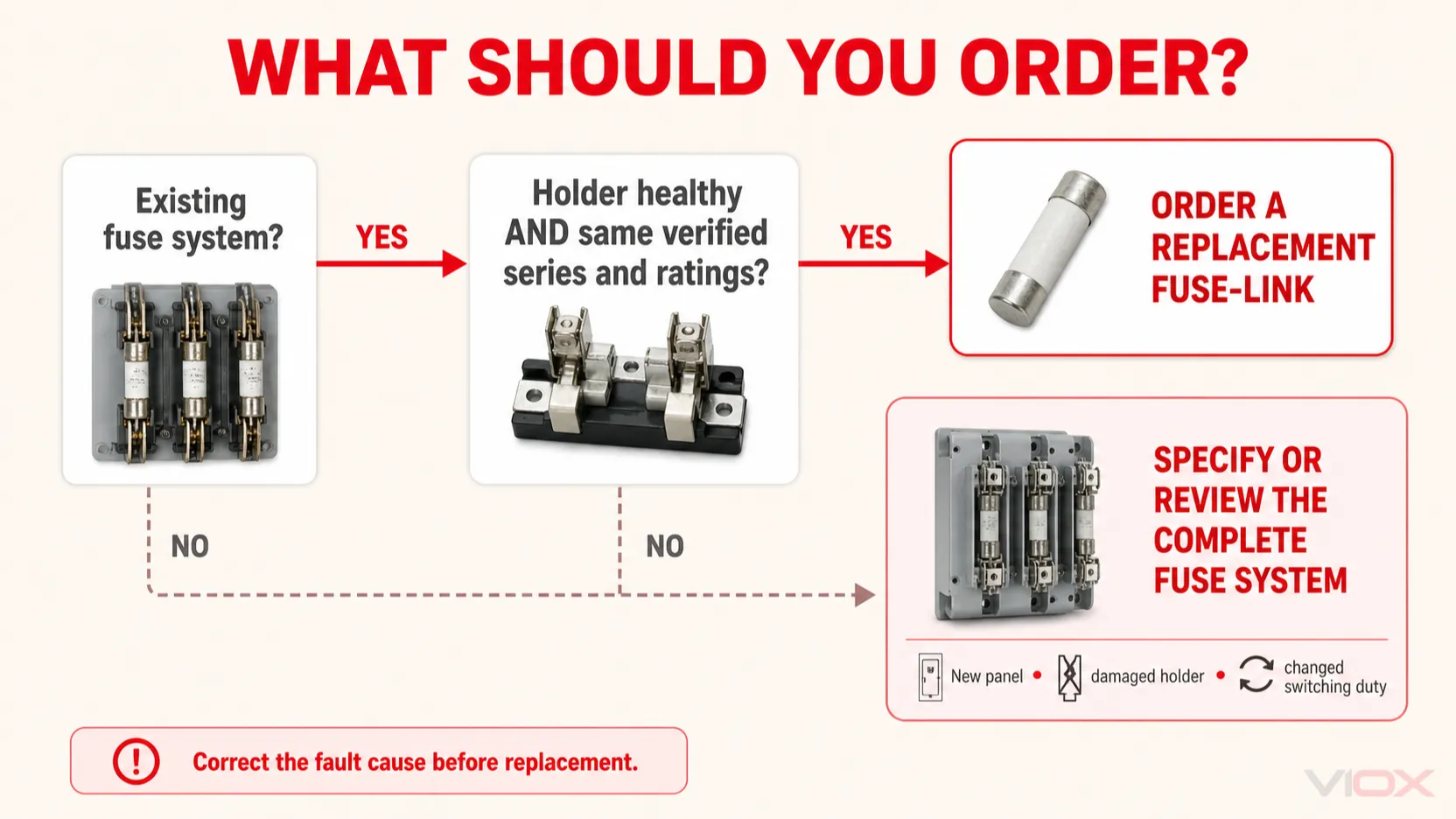

แนวทางการจัดซื้ออย่างมืออาชีพ

แนวปฏิบัติที่ดีที่สุดในการสั่งซื้อเฉพาะอุตสาหกรรม

สำหรับการใช้งานในอุตสาหกรรม/การสร้างแผง:

1. การติดตั้งใหม่: ระบุระบบที่สมบูรณ์
   • “สวิตช์ตัดตอนฟิวส์ NH1, 3 ขั้ว, 160A, รวมฟิวส์ลิงค์ gG”
   • ระบุเสมอว่าจำเป็นต้องมีฟังก์ชันสวิตช์ตัดตอนหรือไม่
2. การบำรุงรักษา/การเปลี่ยน: ระบุเฉพาะลิงค์
   • “ฟิวส์ลิงค์ NH00, 63A, gG, 500V AC, IEC 60269-2”
   • รวมผู้ผลิตฐานที่มีอยู่หากความเข้ากันได้เป็นสิ่งสำคัญ
3. มอเตอกพื้นที่บริการ: ระบุการจำแนกประเภท aM เสมอ
   • “ฟิวส์ลิงค์ NH2, 200A, aM, 690V AC” (ไม่ใช่ gG)
   • ประสานงานกับการตั้งค่ารีเลย์ป้องกันมอเตอร์

สำหรับการใช้งานด้านสาธารณูปโภค/แรงดันสูง:

1. ชุดประกอบที่สมบูรณ์:
   • “ชุดประกอบฟิวส์คัตเอาท์ 15 kV, ฉนวนโพลีเมอร์, พิกัด 100A”
2. ลิงค์สำรอง:
   • “ฟิวส์ลิงค์ชนิด K, 15 kV, 40A” หรือ “ฟิวส์ลิงค์ชนิด T, 15 kV, 65A”
   • ตรวจสอบชนิด K เทียบกับชนิด T ตามการใช้งาน (สายส่งเทียบกับหม้อแปลง)

สำหรับการใช้งานยานยนต์/ยานยนต์ขนส่ง:

1. ห้ามระบุ “สายไฟ” สำหรับฟิวส์ลิงค์
   • “ฟิวส์ลิงค์, 12V, 14 AWG, ความยาว 9 นิ้ว, ฉนวนกันความร้อนสูง”
   • อ้างอิงหมายเลขชิ้นส่วน OEM เสมอเมื่อมี

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยงในการจัดซื้อ

ผิดพลาด	เกี่ย	แนวทางที่ถูกต้อง
สั่งซื้อ “ฟิวส์ 100A” โดยไม่มีข้อกำหนดเฉพาะ	ได้รับชุดประกอบทั้งหมดเมื่อต้องการเพียงแค่ตัวฟิวส์ (ต้นทุนเกิน)	ระบุ “ฟิวส์ NH00, 100A, gG”
การใช้ฟิวส์ gG ในวงจรของมอเตอร์	การตัดวงจรที่ไม่พึงประสงค์ระหว่างการสตาร์ทมอเตอร์	ระบุฟิวส์ aM สำหรับวงจรของมอเตอร์
สั่งซื้อฟิวส์โดยไม่ได้ตรวจสอบความเข้ากันได้ของฐาน	ขนาดไม่ตรงกัน, ชิ้นส่วนใช้ไม่ได้	อ้างอิงชนิดของระบบฟิวส์ที่มีอยู่ (NH, BS88, etc.)
การเปลี่ยนฟิวส์ด้วยลวดมาตรฐาน	อันตรายจากไฟไหม้, การสูญเสียการป้องกัน	ใช้เฉพาะฟิวส์ OEM หรือฟิวส์ที่มีอัตราการทนกระแสไฟฟ้าที่กำหนดเท่านั้น
การผสมแรงดันไฟฟ้าที่ต่างกัน	อันตรายด้านความปลอดภัย, การละเมิดข้อกำหนด	จับคู่หรือเกินอัตราแรงดันไฟฟ้าของระบบเสมอ

ข้อเสนอแนะผลิตภัณฑ์ไฟฟ้า VIOX

ที่ VIOX Electric เราผลิตโซลูชันฟิวส์ที่ครอบคลุมสำหรับการใช้งานในอุตสาหกรรม:

• ฟิวส์ NH: มีให้เลือกในขนาด NH000 ถึง NH4 ทั้งคุณสมบัติ gG และ aM, พิกัดการทนกระแสไฟฟ้าลัดวงจรสูงสุด 120 kA
• ฐานฟิวส์และตัวจับฟิวส์: ออกแบบมาสำหรับระบบใบมีด NH พร้อมการเข้าถึงเพื่อการบำรุงรักษาง่าย
• สวิตช์ปลดวงจรฟิวส์: การป้องกันและการแยกวงจรรวมกันในชุดเดียว
• ฟิวส์ทรงกระบอก: ขนาด 10x38mm, 14x51mm และ 22x58mm สำหรับการใช้งานในวงจรควบคุม

ผลิตภัณฑ์ฟิวส์ VIOX ทั้งหมดเป็นไปตามมาตรฐาน IEC 60269-1:2024 และ IEC 60269-2:2024 เพื่อให้มั่นใจถึงความเข้ากันได้ทั่วโลกและประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง.

อ้างอิงมาตรฐานทางเทคนิค

การทำความเข้าใจมาตรฐานที่ควบคุมทำให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดและการระบุรายละเอียดที่ถูกต้อง:

IEC 60269 Series (ฟิวส์แรงดันต่ำ)

IEC 60269-1:2024 (ข้อกำหนดทั่วไป, ฉบับที่ 5.0)

• กำหนดข้อกำหนดพื้นฐานสำหรับฟิวส์ทั้งหมดที่มีพิกัดการทนกระแสไฟฟ้าลัดวงจร ≥6 kA
• กำหนดคำศัพท์: ฟิวส์, ฟิวส์, ฐานฟิวส์, ตัวจับฟิวส์
• ระบุโปรโตคอลการทดสอบสำหรับลักษณะเฉพาะของเวลา-กระแสและพิกัดการทนกระแสไฟฟ้าลัดวงจร
• ใช้ได้กับวงจร AC สูงถึง 1000V

IEC 60269-2:2024 (ฟิวส์อุตสาหกรรม, ฉบับรวม)

• ข้อกำหนดเพิ่มเติมสำหรับฟิวส์ที่ใช้โดยผู้ได้รับอนุญาตเท่านั้น
• ครอบคลุมระบบฟิวส์มาตรฐาน A ถึง K
• รวมถึงฟิวส์ใบมีด NH (ชนิดอุตสาหกรรมที่พบมากที่สุด)
• กำหนดข้อกำหนดลักษณะเฉพาะ gG และ aM
• ระบุขนาดทางกลสำหรับการสับเปลี่ยน

IEC 60269-6:2010 (ฟิวส์โซลาร์เซลล์)

• ข้อกำหนดเพิ่มเติมสำหรับฟิวส์ DC ในการใช้งานพลังงานแสงอาทิตย์
• พิกัดสูงถึง 1500V DC
• กล่าวถึงความท้าทายเฉพาะของการขัดขวางส่วนโค้ง DC

มาตรฐาน IEEE (การใช้งานสาธารณูปโภค)

IEEE C37.42-2016 (ฟิวส์จำหน่ายและอุปกรณ์เสริม)

• ข้อกำหนดด้านประสิทธิภาพสำหรับฟิวส์ชนิดขับไล่แรงดันสูง
• ครอบคลุมคัตเอาต์ฟิวส์, สวิตช์ปลดวงจรฟิวส์
• ระบุพิกัดการตัดกระแสสูงสุด 10 kA แบบสมมาตร
• กำหนดลักษณะเฉพาะชนิด K และชนิด T

IEEE C37.41-2024 (ฟิวส์จำกัดกระแส)

• การทดสอบการออกแบบสำหรับฟิวส์จำกัดกระแสไฟฟ้าแรงสูง
• ใช้ได้กับการป้องกันหม้อแปลงไฟฟ้าของสาธารณูปโภค
• ครอบคลุมฟิวส์ E-rated สำหรับการประสานงานการทำงานแบบขับไล่

มาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าผลิตภัณฑ์ฟิวส์จากผู้ผลิตที่แตกต่างกันซึ่งมีพิกัดเหมือนกันจะทำงานได้อย่างสม่ำเสมอ ทำให้สามารถทดแทนได้อย่างปลอดภัยและการป้องกันระบบที่เชื่อถือได้.

สรุป: ความแม่นยำในคำศัพท์เท่ากับการประหยัดต้นทุน

ความแตกต่างระหว่าง “ฟิวส์” (ระบบป้องกันที่สมบูรณ์) และ “ฟิวส์” (องค์ประกอบที่เปลี่ยนได้) เป็นมากกว่าความหมาย—แสดงถึงความเข้าใจพื้นฐานที่มีผลกระทบโดยตรงต่อต้นทุนการจัดซื้อ ความปลอดภัยของระบบ และความน่าเชื่อถือในการดำเนินงาน.

ประเด็นสำคัญ:

1. บริบทอุตสาหกรรม: “ฟิวส์” = ฐาน + ตัวจับ + ลิงก์; “ฟิวส์ลิงก์” = หลอดเซรามิกพร้อมขั้วต่อ
2. บริบทสาธารณูปโภค: “คัตเอาต์ฟิวส์” = ชุดประกอบสมบูรณ์; “ฟิวส์ลิงก์” = ลวดหางหมู
3. บริบทยานยนต์: “ฟิวส์ลิงก์” = ส่วนลวดพิเศษ; ห้ามเปลี่ยนด้วยลวดมาตรฐาน
4. กฎการจัดซื้อ: ระบุรายละเอียดทางเทคนิคทั้งหมดเสมอ (ขนาด, พิกัด, ประเภท, แรงดันไฟฟ้า, มาตรฐาน)
5. หลักการด้านความปลอดภัย: ใช้เฉพาะส่วนประกอบที่ออกแบบมาสำหรับการใช้งานเฉพาะเท่านั้น—ห้ามใช้สิ่งทดแทน

ที่ VIOX Electric เราเข้าใจดีว่าลูกค้า B2B ต้องการมากกว่าผลิตภัณฑ์—พวกเขาต้องการความเชี่ยวชาญทางเทคนิค ข้อกำหนดที่แม่นยำ และความร่วมมือที่เชื่อถือได้ ระบบฟิวส์อุตสาหกรรมของเราเป็นไปตามมาตรฐาน IEC 60269 โดยให้ความสามารถในการตัดกระแสไฟ ความสามารถในการเลือก และความทนทานที่จำเป็นสำหรับการติดตั้งระบบไฟฟ้าสมัยใหม่.

ไม่ว่าคุณจะระบุการสร้างแผงใหม่ บำรุงรักษาอุปกรณ์ที่มีอยู่ หรือจัดหาส่วนประกอบทดแทน การทำความเข้าใจความแตกต่างระหว่างฟิวส์กับฟิวส์ลิงก์จะช่วยให้คุณสั่งซื้อได้อย่างถูกต้องตั้งแต่ครั้งแรก—ขจัดความล่าช้า ค่าใช้จ่ายในการคืนสินค้า และการประนีประนอมด้านความปลอดภัย.

พร้อมที่จะระบุการป้องกันที่เหมาะสมสำหรับการใช้งานของคุณแล้วหรือยัง ติดต่อ ไวอ็อกซ์ อิเล็คทริค‘ทีมเทคนิคของ 's สำหรับคำแนะนำเฉพาะสำหรับการใช้งาน แผ่นข้อมูลทางเทคนิคที่สมบูรณ์ และใบเสนอราคาที่แข่งขันได้สำหรับระบบฟิวส์อุตสาหกรรมที่ออกแบบมาเพื่อความน่าเชื่อถือและประสิทธิภาพ.
