Vedúci výrobca a dodávateľ svorkovníc

Spoločnosť VIOX ELECTRIC je od roku 2010 popredným výrobcom svorkovníc, ktorý sa špecializuje na vysoko výkonné riešenia elektrických pripojení. Naše svorkovnice s certifikátmi ISO, UL a CE poskytujú vynikajúcu vodivosť, odolnosť a bezpečnosť pre priemyselné, komerčné a bytové aplikácie na celom svete. Vďaka výrobným závodom v Číne a globálnej distribučnej sieti ponúkame jeden z najkomplexnejších sortimentov svorkovníc na trhu vrátane svorkovníc na lištu DIN, bariérových svorkovníc a plastových svorkovníc - všetky sú navrhnuté tak, aby spĺňali medzinárodné bezpečnostné normy.

Certifikované

Svorkovnice DIN RAIL: Riešenia priemyselnej konektivity

Priemyselný štandard pre modulárne pripojenie v ovládacích paneloch a elektrických skrinkách. Naše svorkovnice na lištu DIN sa vyznačujú vynikajúcou vodivosťou, odolnosťou voči vibráciám a možnosťou inštalácie bez použitia náradia.

Bariérové svorkovnice: Riešenia pripojenia vysokého výkonu

Ideálne pre aplikácie s vysokým výkonom, ktoré si vyžadujú robustné pripojenia a vynikajúcu izoláciu. Naše bariérové svorkovnice poskytujú výnimočnú tepelnú stabilitu a odolnosť voči vibráciám.

Plastové svorkovnice: Všestranné a nákladovo efektívne riešenia

Všestranné, cenovo výhodné riešenia pre univerzálne aplikácie s vynikajúcimi elektrickými vlastnosťami a odolnosťou.

Prečo spolupracovať so spoločnosťou VIOX Electric pri riešení vašich potrieb v oblasti svorkovníc?

Spoločnosť VIOX ELECTRIC sa etablovala ako svetový líder vo výrobe svorkovníc vďaka svojmu záväzku ku kvalite, inováciám a spokojnosti zákazníkov.

Technické riešenia na mieru: Náš tím inžinierov sa špecializuje na vytváranie individuálnych riešení svorkovníc prispôsobených vašim špecifickým elektrickým požiadavkám, špecifikáciám napätia a inštalačnému prostrediu.

Špičkové odborné znalosti v odvetví: Náš technický tím, ktorý má viac ako 18 rokov skúseností s výrobou svorkovníc, poskytuje bezkonkurenčné poradenstvo pri výbere, inštalácii a riešení problémov.

Komplexné zabezpečenie kvality: Každá svorkovnica prechádza prísnym testovaním vrátane tepelných cyklov, odolnosti voči vibráciám a overenia prúdovej kapacity, aby sa prekročili medzinárodné bezpečnostné normy.

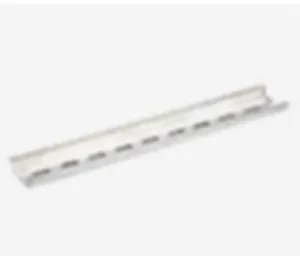

Príslušenstvo a komponenty svorkovníc

Spoločnosť VIOX ELECTRIC ponúka kompletný sortiment príslušenstva svorkovníc, ktoré je určené na zvýšenie funkčnosti a efektívnosti inštalácie:

Precízne remeselné spracovanie a špičkové materiály

Tabuľka veľkosti svorkovnice VIOX

MODEL	CROSS-SECTION	HODNOTA NAPÄTIA	AKTUÁLNE HODNOTENIE	MATERIÁL PUZDRA	MATERIÁL VODIČA
MRK-2.5	2,5MM²	750V	24A	Nylon	Meď
MRK-4	4MM²	750V	32A	Nylon	Meď
MRK-6	6MM²	750V	40A	Nylon	Meď
MRK-10	10MM²	750V	57A	Nylon	Meď
MRK-16	16MM²	750V	82A	Nylon	Meď
MRK-25	25MM²	750V	100A	Nylon	Meď
MRK-35	35MM²	750V	125A	Nylon	Meď
MRK-50	50MM²	750V	150A	Nylon	Meď
MRK-70	70MM²	750V	192A	Nylon	Meď
MRK-95	95MM²	1000V	232A	Nylon	Meď
MRK-120	120MM²	1000V	269A	Nylon	Meď

MODEL	DĹŽKA (MM)	VÝŠKA (MM)	HRÚBKA (MM)	VEĽKOSŤ SKRUTKY	NAPÄTIE (V)	PRÚD (A)	PLOCHA PRIEREZU VODIČA
UK1.5N	42,5 mm	41 mm	4,2 mm	M2	500V	17.5A	1,5 mm²
UK2.5B	42,5 mm	41 mm	4,2 mm	M3	500V	24A	2,5 mm²
UK3N	42,5 mm	46 mm	5,2 mm	M3	800V	24A	2,5 mm²
UK16N	42,2 mm	42,6 mm	12,2 mm	M4	800V	76A	16 mm²
UK25N	42,2 mm	46 mm	12,2 mm	M4	800V	100A	25 mm²
UK35N	50,5 mm	50,5 mm	15 mm	M6	1000V	125A	35 mm²
UK5N	42,5 mm	46 mm	5,1 mm	M3	800V	32A	4,0 mm²
UK6N	42,5 mm	46 mm	5,1 mm	M4	800V	41A	6 mm²
UK10N	42,5 mm	46 mm	10,2 mm	M4	800V	57A	10 mm²
UKH50	71,9 mm	78,8 mm	20,7 mm	M6	1000V	150A	50 mm²
UKH95	83,5 mm	90,6 mm	25 mm	M8	1000V	232A	95 mm²
UKH150	101,2 mm	111,4 mm	31 mm	M10	1000V	309A	150 mm²
URTK/S	72,8 mm	51 mm	8,2 mm	M4	400V	41A	6 mm²
MBKKB2.5	62,5 mm	41 mm	5,2 mm	M3	500V	24A	2,5 mm²
UKK3	57 mm	61,2 mm	5,2 mm	M3	500V	24A	2,5 mm²
UK5-MTK	51,2 mm	61,2 mm	6,2 mm	M3	500V	16A	4 mm²
UDK4	64 mm	46 mm	6,2 mm	M3	630V	32A	4 mm²
UK5-HESI	74 mm	56 mm	8,2 mm	M3	800V	6.3A	4 mm²
UKKB3	68 mm	61,2 mm	5,3 mm	M3	500V	24A	2,5 mm²
UKK5	57 mm	61,2 mm	6,1 mm	M3	500V	32A	4 mm²
UKKB5	68 mm	61,2 mm	5,3 mm	M3	500V	32A	4 mm²
UK10-DREHSI	62,4 mm	56 mm	12,2 mm	M4	500V	10A	10 mm²
USLKG2.5	42,5 mm	41 mm	6,3 mm	M3	-	-	2,5 mm²
USLKG3	42,5 mm	46 mm	5,2 mm	M3	-	-	2,5 mm²
USLKG5	42,5 mm	46 mm	5,2 mm	M3	-	-	4 mm²
USLKG6	42,5 mm	46 mm	8,2 mm	M4	-	-	6 mm²
USLKG10	42,5 mm	46 mm	10,2 mm	M4	-	-	10 mm²
USLKG16	42,5 mm	52,5 mm	10,2 mm	M4	-	-	16 mm²
USLKG35	50,5 mm	61,5 mm	15,2 mm	M6	-	-	35 mm²
USLKG50	71,5 mm	76,8 mm	20,2 mm	M6	-	-	50 mm²

MODEL	MENOVITÉ NAPÄTIE (V)	MENOVITÝ PRÚD (A)	MENOVITÝ PRIEREZ (MM²)	ROZSAH TUHÉHO DRÔTU (MM²)	ROZSAH PRUŽNÝCH VODIČOV (MM²)	DĹŽKA ODIZOLOVANIA (MM)	HRÚBKA (MM)	MONTÁŽNA LIŠTA	MODEL KONCOVEJ DOSKY	PRÍSLUŠENSTVO ZÁSUVNÉHO MOSTÍKA (PRÍKLADY)	OZNAČOVACIE PÁSKY (PRÍKLADY)
SJ-1.5	500V	17.5A	1.5	0.14-1.5	0.14-1.5	10	4.2	TH35-7.5, TH35-15	SJ-1.5G	UFBS 2-4, UFBS 3-4, UFBS 4-4, UFBS 5-4, UFBS 10-4	ZB4 (prázdne/potlačené)
SJ-2.5	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2.5G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdne/potlačené)
SJ-4	800V	32A	4	0.2-6	0.2-4	10	6.2	TH35-7.5, TH35-15	SJ-4G	UFBS 2-6, UFBS 3-6, UFBS 4-6, UFBS 5-6, UFBS 10-6	ZB6 (prázdne/potlačené)
SJ-6	800V	41A	6	0.5-10	0.5-6	12	8.2	TH35-7.5, TH35-15	SJ-6G	UFBS 2-8, UFBS 3-8, UFBS 4-8, UFBS 5-8, UFBS 10-8	ZB8 (prázdny/potlačený)
SJ-10	800V	57A	10	1.5-16	1.5-10	16	10.2	TH35-7.5, TH35-15	SJ-10G	UFBS 2-10, UFBS 3-10 (príklad), UFBS 4-10 (príklad), UFBS 5-10 (príklad), UFBS 10-10 (príklad)	ZB10 (prázdne/potlačené)
SJ-16	800V	90A	16	2.5-25	2.5-16	18	12.2	TH35-7.5, TH35-15	SJ-16G	(Špecifické vysokoprúdové mostíky nájdete v katalógu)	ZB10 (prázdne/potlačené) alebo väčšie
SJ-2.5/1×2	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-1x2G (príklad)	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdne/potlačené)
SJ-2.5/2×2	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2x2G / SJ-2.5/2x2G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdne/potlačené)
SJ-2.5JD			2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2.5G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdne/potlačené)
SJ-4JD			4	0.2-6	0.2-4	10	6.2	TH35-7.5, TH35-15	SJ-4G	(Pozri UFBS 2-6 atď.)	ZB6 (prázdne/potlačené)
SJ-6JD			6	0.5-10	0.5-6	12	8.2	TH35-7.5, TH35-15	SJ-6G	(Pozri UFBS 2-8 atď.)	ZB8 (prázdny/potlačený)
SJ-10JD			10	0,5-16 (preklep v dokumente ako 0,5-10 pre tuhú konštrukciu, s použitím údajov SJ-10)	0,5-10 (preklep v dokumente ako 0,5-10 pre flex, s použitím údajov SJ-10)	16 (na základe údajov SJ-10)	10.2	TH35-7.5, TH35-15	SJ-10G	(Pozri UFBS 2-10 atď.)	ZB10 (prázdne/potlačené)
SJ-16JD			16	2.5-25	2.5-16	18 (preklep v dokumente ako 12, s použitím údajov SJ-16)	12.2	TH35-7.5, TH35-15	SJ-16G	(Pozri vysokoprúdové mosty)	ZB10 (prázdne/potlačené) alebo väčšie

ČÍSLO MODELU	ROZMERY (MM)	NAMERANÉ NAPÄTIE	HODNOTENÝ PRÚD	ROZSAH VODIČOV (MM²)	PLNÝ VODIČ (MM²)	SPLETENÝ VODIČ (MM²)	DĹŽKA PÁSU (MM)
SAK-2.5EN	41 x 32,5 x 6	800V	24A	2.5	0.5-4	1.5-4	10
SAK-4EN	41 x 32,5 x 6,5	800V	32A	4	0.5-6	1.5-6	12
SAK-6EN	41 x 32,5 x 8	800V	41A	6	0.5-10	1.5-10	12
SAK-10EN	51 x 47 x 10	800V	57A	10	1.5-16	1.5-16	12
SAK-16EN	51 x 47 x 12	800V	76A	16	2.5-16	2.5-16	15
SAK-25EN	51 x 47 x 15	800V	101A	25	4-25	10-25	15
SAK-35EN	59 x 62,5 x 18	800V	125A	35	6-35	10-35	20
SAK-70EN	76,5 x 71,5 x 22,5	800V	192A	70	16-50	25-50	24
SAK-DK4G	50,5 x 56,5 x 6	500V	32A	4	0.5-4	1.5-4	10
SAK-WTL6	66 x 56,5 x 8	500V	41A	4	0.5-4	1.5-4	10
SAK-2.5RD	58,5 x 56,5 x 8	500V	6.3A	1	0.5-4	0.5-4	10
SAK-2.5RD/X	58,5 x 56,5 x 8	500V	6.3A	1	0.5-4	0.5-4

MODEL	DĹŽKA (MM)	VÝŠKA (MM)	HRÚBKA (MM)	KONCOVÝ PRÚD	SVORKOVÉ NAPÄTIE	REŽIM PRIPOJENIA	POČET OTVOROV	PRIEREZ DRÔTU	DĹŽKA PÁSU
ST1.5	49,2 mm	35,7 mm	4,2 mm	17.5A	500V	pull-back	1 in/1 in out	0,08 mm²-1,5 mm²	8 mm - 10 mm
ST2.5	49,2 mm	35,7 mm	5,2 mm	24A	800V	pull-back	1 in/1 in out	0,08 mm²-2,5 mm²	8 mm - 10 mm
ST4	56,2 mm	35,7 mm	6,2 mm	32A	800V	pull-back	2 v otvore	0,08 mm²-4 mm²	8 mm - 10 mm
ST2.5/3	60,4 mm	35,7 mm	5,2 mm	24A	800V	pull-back	1 in/1 in out	0,08 mm²-4 mm²	8 mm - 10 mm
ST4/3	72,2 mm	35,7 mm	6,2 mm	32A	800V	pull-back	2 v otvore	0,08 mm²-6 mm²	8 mm - 10 mm
ST2.5/4	73 mm	35,7 mm	5,2 mm	24A	800V	pull-back	1 in/1 in out	0,08 mm²-4 mm²	8 mm - 10 mm
ST6	70,7 mm	42,8 mm	8,1 mm	41A	1000V	pull-back	2 v otvore	0,2 mm²-6 mm²	12 mm
ST10	71,2 mm	49,6 mm	10,2 mm	57A	1000V	pull-back	2 v otvore	0,2 mm²-10 mm²	16 mm
ST16	80,5 mm	50,8 mm	12,2 mm	76A	1000V	pull-back	2 v otvore	0,2 mm²-25 mm²	16 mm
ST4/4	83 mm	35,7 mm	6,2 mm	32A	800V	pull-back	2 v otvore	0,08 mm²-6 mm²	8 mm - 10 mm
ST6/3	90,5 mm	42,8 mm	8,1 mm	41A	1000V	pull-back	2 v otvore	0,2 mm²-10 mm²	12 mm
ST10/3	95,3 mm	49,6 mm	10,2 mm	57A	1000V	pull-back	2 v otvore	0,2 mm²-16 mm²	16 mm
STTB1.5	49 mm	46 mm	4,2 mm	17.5A	500V	pull-back	dvojitá vrstva	0,08 mm²-1,5 mm²	10 mm
STTB2.5	49 mm	46 mm	5,2 mm	22A	500V	pull-back	dvojitá vrstva	0,08 mm²-4 mm²	8 mm - 10 mm
STTB4	49 mm	45,8 mm	6,2 mm	30A	500V	pull-back	dvojitá vrstva	0,08 mm²-6 mm²	8 mm - 10 mm
ST1.5-PE	49,2 mm	35,7 mm	4,2 mm	/	/	pull-back	1 in/1 in out	0,08 mm²-1,5 mm²	10 mm
ST2.5-PE	49,2 mm	35,7 mm	5,2 mm	/	/	pull-back	2 v otvore	0,08 mm²-4 mm²	8 mm - 10 mm
ST4-PE	56,2 mm	35,7 mm	6,2 mm	/	/	pull-back	2 v otvore	0,08 mm²-6 mm²	8 mm - 10 mm
ST4-HESI	52 mm	64 mm	6,1 mm	0.5-10A	500V	pull-back	2 v otvore	0,08 mm²-6 mm²	8 mm - 10 mm
ST2.5-3L	104 mm	52 mm	5,3 mm	20A	500V	pull-back	3-vrstvové	0,08 mm²-4 mm²	8 mm - 10 mm
ST2.5-3LPV	104 mm	52 mm	5,3 mm	20A	500V	pull-back	3-vrstvové	0,08 mm²-4 mm²	8 mm - 10 mm
ST6-PE	70,7 mm	42,8 mm	8,2 mm	/	/	pull-back	2 v otvore	0,2 mm²-10 mm²	12 mm
ST10-PE	71,2 mm	49,6 mm	10,2 mm	/	/	pull-back	2 v otvore	0,2 mm²-16 mm²	16 mm
ST16-PE	80,5 mm	50,8 mm	12,2 mm	/	/	pull-back	2 v otvore	0,2 mm²-16 mm²	16 mm
ST2.5/3-PE	60,4 mm	35,7 mm	5,2 mm	/	/	pull-back	1 in/1 in out	0,08 mm²-4 mm²	8 mm - 10 mm
ST2.5/4-PE	73 mm	35,7 mm	5,2 mm	/	/	pull-back	2 in/2 in out	0,08 mm²-4 mm²	8 mm - 10 mm
ST4/3-PE	72,2 mm	35,7 mm	6,2 mm	/	/	pull-back	2 v otvore	0,08 mm²-6 mm²	8 mm - 10 mm
STTB1.5-PE	49 mm	46 mm	4,2 mm	/	/	pull-back	dvojitá vrstva	0,08 mm²-1,5 mm²	10 mm
STTB2.5-PE	49 mm	46 mm	5,2 mm	/	/	pull-back	dvojitá vrstva	0,08 mm²-4 mm²	8 mm - 10 mm
STTB4-PE	49 mm	45,8 mm	6,2 mm	/	/	pull-back	dvojitá vrstva	0,08 mm²-6 mm²	8 mm - 10 mm
ST4/4-PE	83 mm	35,7 mm	6,2 mm	/	/	pull-back	2 in/1 in out	0,08 mm²-6 mm²	8 mm - 10 mm
ST6/3-PE	90,5 mm	42,8 mm	8,1 mm	/	/	pull-back	2 v otvore	0,2 mm²-10 mm²	12 mm
ST10/3-PE	95,3 mm	49,6 mm	10,2 mm	/	/	pull-back	2 v otvore	0,2 mm²-16 mm²	16 mm
ST2.5-3LPE	104 mm	52 mm	5,2 mm	/	/	pull-back	tri vrstvy	0,14-2,5 mm²	8 mm - 10 mm

MODEL	DĹŽKA/ŠÍRKA (MM)	VÝŠKA (MM)	HRÚBKA (MM)	KONCOVÝ PRÚD	SVORKOVÉ NAPÄTIE	REŽIM PRIPOJENIA	POČET OTVOROV	PRIEREZ DRÔTU	DĹŽKA PÁSU
PT1.5S	45,8 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	1 vstup, 1 výstup	0,14-1,5 mm²	8 mm - 10 mm
PT2.5	49 mm	35,5 mm	5,2 mm	24A	800V	In-line	2 palce, otvor	0,14-4 mm²	8 mm - 10 mm
PT4	56,5 mm	36,8 mm	6,2 mm	32A	800V	In-line	2 palce, otvor	0,2-6 mm²	10-12 mm
PT1.5S/3	55 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	2 vstupy, 2 výstupy	0,14-1,5 mm²	8 mm - 10 mm
PT1.5S/4	64,2 mm	31,2 mm	3,5 mm	17.5A	500V	In-line	4 palce, otvor	0,14-1,5 mm²	8 mm - 10 mm
PT2.5/3	61 mm	35,5 mm	5,2 mm	24A	800V	In-line	3 dovnútra, 2 von	0,14-4 mm²	8 mm - 10 mm
PT6	58 mm	42,5 mm	8,2 mm	41A	1000V	In-line	2 palce, otvor	0,5-10 mm²	10-12 mm
PT10	68 mm	50 mm	10,2 mm	57A	1000V	In-line	2 palce, otvor	0,5-16 mm²	18 mm - 20 mm
PT16N	76 mm	53 mm	12,2 mm	76A	1000V	In-line	2 palce, otvor	0,5-25 mm²	18 mm - 20 mm
PT2.5/4	72,8 mm	35,5 mm	5,2 mm	24A	800V	In-line	4 palce, otvor	0,14-4 mm²	8 mm - 10 mm
PT4/3	67,5 mm	36,8 mm	6,2 mm	32A	800V	In-line	3 palce, otvor	0,2-6 mm²	10-12 mm
PT4/4	78 mm	36,8 mm	6,2 mm	32A	800V	In-line	4 palce, otvor	0,2-6 mm²	10-12 mm
PT6/3	74,5 mm	42,5 mm	8,2 mm	41A	1000V	In-line	3 palce, otvor	0,5-10 mm²	10-12 mm
PTTB1.5S	65,9 mm	41,5 mm	3,5 mm	16A	500V	In-line	Dvojitá vrstva	0,14-1,5 mm²	8 mm - 10 mm
PTTB2.5	68,8 mm	46 mm	5,2 mm	22A	500V	In-line	Dvojitá vrstva	0,14-4 mm²	8 mm - 10 mm
PT4-PE	56,5 mm	36,8 mm	6,2 mm	/	/	In-line	2 palce, otvor	0,2-6 mm²	10-12 mm
PT6-PE	58 mm	42,5 mm	8,2 mm	/	/	In-line	2 palce, otvor	0,5-10 mm²	10-12 mm
PT10-PE	68 mm	50 mm	10,2 mm	/	/	In-line	2 palce, otvor	0,5-16 mm²	18 mm - 20 mm
PTC4-HESI	86 mm	40 mm	8,2 mm	Poistný drôt 0,5A-10A	500V	Bezpečnostný terminál	2 palce, otvor	0,2-6 mm²	10-12 mm
PT1.5S-PE	45,8 mm	31,2 mm	3,5 mm	/	/	In-line	1 vstup, 1 výstup	0,14-1,5 mm²	8 mm - 10 mm
PT2.5-PE	49 mm	35,5 mm	5,2 mm	/	/	In-line	2 palce, otvor	0,14-4 mm²	8 mm - 10 mm
PT16N-PE	76 mm	53 mm	12,2 mm	/	/	In-line	2 palce, otvor	0,5-25 mm²	18 mm - 20 mm
PT2.5/3-PE	61 mm	35,5 mm	5,2 mm	/	/	In-line	3 palce, otvor	0,14-4 mm²	8 mm - 10 mm
PT2.5/4-PE	72,8 mm	35,5 mm	5,2 mm	/	/	In-line	4 palce, otvor	0,14-4 mm²	8 mm - 10 mm
PT4/3-PE	67,5 mm	36,8 mm	6,2 mm	/	/	In-line	3 palce, otvor	0,2-6 mm²	10-12 mm
PT4/4-PE	78 mm	36,8 mm	6,2 mm	/	/	In-line	4 palce, otvor	0,2-6 mm²	10-12 mm
PT6/3-PE	74,5 mm	42,5 mm	8,2 mm	/	/	In-line	3 palce, otvor	0,5-10 mm²	10-12 mm
PT2.5-3LPE	103,5 mm	37,5 mm	5,2 mm	/	/	In-line	Tri vrstvy	0,14-4 mm²	8 mm - 10 mm
PTTB2.5-PE	68,8 mm	46 mm	5,2 mm	/	/	In-line	Dvojitá vrstva	0,14-4 mm²	8 mm - 10 mm
PTTB4-PE	84,5 mm	46 mm	6,2 mm	/	/	In-line	Dvojitá vrstva	0,2-6 mm²	10-12 mm

MODEL	TYP	ROZMERY (MM)	INŠTALAČNÁ STREDOVÁ VZDIALENOSŤ (MM)	PRIEMER MONTÁŽNEHO OTVORU (MM)	MENOVITÝ PRÚD (A)
CM1-F15	Opravené	225×40×40	208	6.8	15
CM1-F15L	Opravené	228×50×30	215	6.8	15
CM1-A15	Aktivita	-	-	-	15
CM1-A30	Aktivita	-	-	-	30

MODEL	HODNOTA NAPÄTIA	AKTUÁLNE HODNOTENIE	PRIEREZ DRÔTU	POUŽITEĽNÝ DRÔT	TYP SKRUTKY	MONTÁŽNA LIŠTA	HRÚBKA (MM)
TK-010	600V	10A	0,75-1,5 mm²	22-16 AWG	M3	TH35-7.5	8
TK-020	600V	20A	1,5-2,5 mm²	22-14 AWG	M3.5	TH35-7.5	9.5
TK-030	600V	30A	2,5-4 mm²	18-10 AWG	M4	TH35-7.5	12
TK-040	600V	40A	4-6 mm²	16-8 AWG	M4	TH35-7.5	14
TK-060	600V	60A	6-10 mm²	16-6 AWG	M5	TH35-7.5	15.5
TK-100	600V	100A	10-25 mm²	16-4 AWG	M6	TH35-7.5	19.5

MODEL Č.	MENOVITÝ PRÚD (A)	ČÍSLO POLE	PRIEREZ VODIČA (MM²)	MONTÁŽNA VEĽKOSŤ L1 (MM)	ROZMERY OBRYSU D×Š×V (MM)	LISOVACIA SVORKA (MM)	TYP SKRUTKY
TB-1503	15	3	0.5-1.5	34	45.3/22/15	M3	-
TB-1504	15	4	0.5-1.5	44	54.3/22/15	M3	-
TB-1505	15	5	0.5-1.5	57	63.3/22/15	M3	-
TB-1506	15	6	0.5-1.5	61	72/22/15	M3	-
TB-1510	15	10	0.5-1.5	96	108/22/15	M3	-
TB-1512	15	12	0.5-1.5	114	125/22/15	M3	-
TB-2503	25	3	0.5-2.5	44	55/30/17	M4	-
TB-2504	25	4	0.5-2.5	57	67/30/17	M4	-
TB-2505	25	5	0.5-2.5	-	80/30/17	M4	-
TB-2506	25	6	0.5-2.5	81	91/30/17	M4	-
TB-2510	25	10	0.5-2.5	129	139/30/17	M4	-
TB-2512	25	10	0.5-2.5	154	164.5/30/17	M4	-
TB-4503	45	3	1.5-4	58.5	69.5/68/21	M5	-
TB-4504	45	4	1.5-4	75	86/38/21	M5	-
TB-4505	45	5	1.5-4	91.5	102.5/38/21	M5	-
TB-4506	45	6	1.5-4	108	119/38/21	M5	-
TB-4510	45	10	1.5-4	174	185/38/21	M5	-
TB-4512	45	12	1.5-4	207	218/38/21	M5	-
TBC-603	60	3	2.5-6	60.5	84.5/54.5/31.5	M6	-
TBC-604	60	4	2.5-6	82.5	113/54.5/31.5	M6	-
TBC-605	60	6	2.5-6	118	129/54.5/31.5	M6	-
TBC-1003	100	3	2.5-6	75.5	86.5/43.5/35	M6	-
TBC-1004	100	4	2.5-6	96	108/43.5/35	M6	-
TBC-1006	100	6	2.5-6	140	153/43.5/35	M6	-

MODEL Č.	MENOVITÝ PRÚD (A)	ČÍSLO POLE	PRIEREZ VODIČA (MM²)	MONTÁŽNA VEĽKOSŤ (MM)	L1 (MM)	ROZMERY OBRYSU D×Š×V (MM)	LISOVACIA SVORKA (MM)
TC-603	60	3	6-14²	28.5	5.4	85/42/33	M6
TC-604	60	4	6-14²	57	5.4	114/42/33	M6
TC-1003	100	3	10-12²	34	6	102/54/38	M6
TC-1004	100	4	10-12²	68	6	136/54/38	M6
TC-1503	150	3	40-60²	38	6	115/66/42	M8
TC-1504	150	4	40-60²	76	6	153/66/42	M8
TC-2003	200	3	60-100²	44	8.3	131/71/47	M8
TC-2004	200	4	60-100²	88	8.3	177/71/47	M8
TC-3003	300	3	100-150²	55	8.3	164/90/53	M10
TC-3004	300	4	100-150²	110	8.3	220/90/53	M10
TC-4003	400	3	100-200²	55	8.3	164/90/53	M10
TC-4004	400	4	100-200²	110	8.3	220/90/53	M10
TC-6003	600	3	200-300²	68.5	8.7	206/100/72	M12
TC-6004	600	4	200-300²	137	8.7	275/100/72	M12

MODEL Č.	MENOVITÝ PRÚD (A)	ČÍSLO POLE	ROZMERY OBRYSU D×Š×V (MM)	PRIEREZ VODIČA (MM²)
TD-1510	10	10	108/30.1/30	1.5²
TD-2010	20	10	150/40/38	2.5²
TD-3010	30	10	173/43/45.6	6²
TD-6010	60	10	216/52.5/52.5	10²
TD-10010	100	10	247/60/51.5	25²
TD-15010	150	10	315/68/58	35²
TD-20010	200	10	315/68/58	35²

Profesionálna príručka zapojenia svorkovnice

Proces inštalácie svorkovníc si vyžaduje dôkladnú prípravu a pozornosť venovanú detailom. Začnite výberom vhodnej svorkovnice pre vašu aplikáciu a uistite sa, že máte správny prierez vodičov. Postupujte podľa týchto štyroch jednoduchých krokov, aby ste vždy dosiahli bezpečné a spoľahlivé pripojenie.

Získajte svoj Vzorka svorkovnice zdarma!

Vzorky poskytujeme zadarmo, stačí nám povedať, čo potrebujete

Viac ako len výrobca svorkovníc

V spoločnosti VIOX sme hrdí na to, že poskytujeme včasnú podporu, dodržiavame vysoké štandardy a ponúkame riešenia šité na mieru potrebám našich zákazníkov, čo je základom našej rastúcej reputácie v spoločnosti Terminal Block.

VIOX Terminal Block Technický seminár

Často kladené otázky

Zostavili sme niekoľko častých otázok našich klientov. Ak tu vaša otázka nie je uvedená, náš zákaznícky servis je vám vždy k dispozícii. Radi sa s vami porozprávame.

Ako môžem získať cenovú ponuku na svorkovnicu?

Ak chcete získať cenovú ponuku na náš svorkovnicový blok, kontaktujte náš zákaznícky servis. Sme vám k dispozícii 24 hodín denne, 7 dní v týždni. Stačí uviesť špecifiká vašej objednávky, ako je typ, veľkosť a množstvo. Prevedieme vás celým procesom objednávky.

Aké je vaše MOQ pre objednávku?

Máme nízke MOQ alebo minimálne množstvo objednávky. Môžete si objednať už jednu jednotku a my vám ju dodáme podľa vašich požiadaviek.

Aký je čas vybavenia mojej objednávky?

Štandardný čas realizácie našich terminálových blokov je 7 až 10 pracovných dní. Dodacia lehota sa môže predĺžiť až o 15 pracovných dní z dôvodu prepravy. V prípade zákazkových alebo hromadných objednávok môžeme pred dokončením objednávky prediskutovať čas realizácie.

Môžem získať vzorku pred zadaním objednávky?

Áno, poskytujeme vzorky na posúdenie a schválenie. Vytvorenie vzoriek zvyčajne trvá 3 až 7 pracovných dní.

Môžete si vyrobiť prispôsobené svorkovnice?

Áno, ponúkame prispôsobené svorkovnice. Oznámte nám svoje požiadavky a náš odborný tím zákazníckeho servisu s vami bude spolupracovať v procese návrhu.

Aká je vaša záruka na svorkovnice?

Na všetky svorkovnice, ktoré vyrábame, poskytujeme 5-ročnú záruku. To zaručuje, že dodávame vysokokvalitné výrobky. Každý výrobok je pred dodaním dôkladne testovaný.

Expertné terminálové bloky Znalostné zdroje

Čo je to svorkovnica a aká je jej funkcia?

Svorkovnica je elektrický konektor, ktorý bezpečne a organizovane spája viacero vodičov. Poskytuje bezpečný a spoľahlivý prostriedok na pripojenie, odpojenie a prerozdelenie elektrických obvodov bez spájania alebo prelepovania vodičov. Svorkovnice slúžia ako styčné body v elektrických systémoch, čo umožňuje efektívnu inštaláciu, údržbu a odstraňovanie problémov.

Ako si vybrať správnu svorkovnicu pre svoju aplikáciu?

Vyberte svorkovnicu na základe:

Požiadavky na prúd a napätie
Veľkosť a typ drôtu
Dostupný montážny priestor
Podmienky prostredia (teplota, vibrácie, vlhkosť)
Preferencia typu pripojenia (skrutka, pružinová klietka, push-in)
Potrebné špeciálne funkcie (uzemnenie, poistky, odpojenie)

Náš technický tím vám môže poskytnúť individuálne odporúčania na základe vašich špecifických požiadaviek na aplikáciu.

Aký je rozdiel medzi skrutkovými, pružinovými a zásuvnými svorkovnicami?

Skrutkové svorkovnice: Na stlačenie drôtu sa používa skrutkový mechanizmus, ktorý poskytuje vysokú upínaciu silu a vynikajúcu vodivosť. Najlepšie pre aplikácie, kde spoje zostávajú na mieste dlhší čas.

Pružinové svorkovnice: Využívajte pružinový mechanizmus, ktorý udržiava konštantný tlak na drôt. Ponúka odolnosť voči vibráciám a bezúdržbové spoje. Ideálne pre aplikácie vystavené pohybu alebo tepelným cyklom.

Zásuvné svorkovnice: Vyznačujú sa pružinovou konštrukciou, ktorá umožňuje vkladanie drôtu bez použitia náradia. Poskytuje rýchlu inštaláciu a úsporu miesta. Ideálne pre aplikácie s vysokou hustotou, kde je dôležitá rýchlosť inštalácie.

Ako určím správnu dĺžku drôtu?

Správna dĺžka pásky je zvyčajne vyznačená na svorkovnici alebo uvedená v dokumentácii k výrobku. Všeobecne platí pravidlo:

Pre malé svorkovnice (≤16A): dĺžka pásu 6-8 mm
Pre stredné svorkovnice (16-35A): dĺžka pásu 8-10 mm
Pre veľké svorkovnice (>35A): dĺžka pásu 10-12 mm

Použitie správnej dĺžky pásky zaručuje bezpečné pripojenie bez odhalených vodičov, ktoré by mohli spôsobiť skrat.

Aké špecifikácie krútiaceho momentu by som mal použiť pri uťahovaní skrutiek svorkovnice?

Správny krútiaci moment zabezpečuje optimálne elektrické pripojenie bez poškodenia svorky. Odporúčané hodnoty krútiaceho momentu sú zvyčajne vyznačené na svorkovnici alebo uvedené v dokumentácii k výrobku. Všeobecné pokyny:

Malé svorky (≤16A): 0,5-0,8 Nm
Stredné svorky (16-35 A): 0,8-1,2 Nm
Veľké svorky (>35A): 1,5-2,5 Nm

Na dosiahnutie čo najspoľahlivejších spojení vždy používajte kalibrovaný momentový skrutkovač.

Ako môžem riešiť rôzne úrovne napätia v tej istej svorkovnici?

Ak je potrebné zahrnúť rôzne úrovne napätia do tej istej svorkovnice:

Fyzické oddelenie rôznych skupín napätia
Inštalácia deliacich dosiek medzi skupinami napätia
Na začiatku a na konci každej skupiny použite koncové dosky
Použitie jasných výstražných štítkov označujúcich úrovne napätia
Zvážte použitie rôznych farebných svorkovníc na vizuálnu identifikáciu

Tento prístup zaručuje bezpečnosť a súlad s elektrickými predpismi.

Sú svorkovnice VIOX vhodné do prostredia s vysokými teplotami?

Spoločnosť VIOX ponúka špecializované vysokoteplotné svorkovnice určené do prostredia s teplotou do 120 °C. Tieto svorky majú:

Špeciálne polyamidové zmesi so zvýšenou tepelnou stabilitou
Kovové komponenty vyššej triedy
Pokročilé pokovovanie na zvýšenie tepelnej odolnosti
Upravené konštrukcie na optimálny odvod tepla

V prípade extrémnych teplôt sa poraďte s naším technickým tímom, ktorý vám poskytne riešenia na mieru.

Ako vytvorím viacúrovňovú konfiguráciu svorkovnice?

Viacúrovňové svorkovnice umožňujú vyššiu hustotu pripojenia v obmedzenom priestore:

Výber kompatibilných viacúrovňových svorkovníc (dvoj-, troj- alebo štvorúrovňové)
Montáž na štandardnú lištu DIN
Prepojenie úrovní podľa potreby pomocou prepojok určených pre viacúrovňové konfigurácie
Jasne označte každú úroveň, aby ste zabránili zámene počas údržby
Zvážte požiadavky na prístup pre každú úroveň pripojenia

Náš technický tím vám pomôže s návrhom optimálnych viacúrovňových konfigurácií pre vašu konkrétnu aplikáciu.

Historický vývoj

Koncové bloky prešli od svojho zavedenia na začiatku 20. storočia významným vývojom:

1900s: Skoré bariérové lišty so skrutkovými spojmi
1950s: Zavedenie modulárnych montážnych systémov na DIN lištu
1970s: Vývoj technológie beznástrojového pružinového spojenia
1990s: Vzniká technológia pripojenia Push-in
2000s: Integrácia elektronických komponentov do svorkovníc
Súčasnosť: Inteligentné terminály s monitorovacími a komunikačnými funkciami

Tento vývoj odráža snahu odvetvia o zvýšenie efektívnosti, spoľahlivosti a funkčnosti.

Princípy fungovania svorkovnice

Pochopenie fungovania svorkovníc pomáha zabezpečiť správny výber a použitie:

Elektrická vodivosť: Svorkovnice poskytujú nízkoodporovú cestu pre tok prúdu:

Priamy kontakt kov na kov medzi vodičom a svorkou
Dostatočná kontaktná plocha na spracovanie špecifikovaného prúdu
Správna upínacia sila na zachovanie celistvosti spoja

Elektrická izolácia: Svorkovnice zabraňujú neúmyselnému prechodu prúdu:

Vysokokvalitné izolačné materiály medzi susednými svorkami
Správne plazivé a voľné vzdialenosti
Zvýšené zábrany na zabránenie vzniku oblúka

Mechanické zabezpečenie: Svorkovnice zachovávajú spoľahlivosť pripojenia prostredníctvom:

Robustné upínacie mechanizmy odolné voči vibráciám
Bezpečné montážne systémy zabraňujúce pohybu terminálu
Odľahčovacie prvky chrániace elektrické pripojenie

Bezpečnostné aspekty svorkovnice

Správny výber a inštalácia svorkovnice sú z hľadiska elektrickej bezpečnosti veľmi dôležité:

Hodnota napätia: Vždy vyberte svorky dimenzované na maximálne napätie vášho systému.
Súčasná kapacita: Svorky dimenzujte primerane pre maximálny prúd obvodu plus bezpečnostnú rezervu
Kompatibilita drôtov: Uistite sa, že svorky akceptujú prierez a typ drôtu používaný vo vašej aplikácii.
Hodnotenie teploty: Vyberte svorky dimenzované na teplotu okolia vašej inštalácie
Ochrana životného prostredia: Zvážte stupeň krytia IP pre inštalácie vystavené prachu alebo vlhkosti
Horľavosť: Overte stupeň horľavosti UL94 vhodný pre vašu aplikáciu
Plíživosť/priechodnosť: Zabezpečte primeraný odstup pre vašu úroveň napätia a stupeň znečistenia

Priemyselné normy a certifikácie

Na svorkovnice sa vzťahujú rôzne medzinárodné normy:

UL 1059: Svorkovnice na priemyselné použitie (Severná Amerika)
IEC 60947-7-1: Svorkovnice pre medené vodiče
IEC 60947-7-2: Svorkovnice ochranných vodičov
CSA C22.2 č. 158: Svorkovnice
UL 486E: Svorky na zapojenie zariadenia
EN 60998-1/2: Pripojovacie zariadenia pre nízkonapäťové obvody

Tieto normy zabezpečujú bezpečnosť, výkon a interoperabilitu medzi výrobcami.

Pokročilé technológie svorkovníc

Odvetvie svorkovníc pokračuje v inováciách vďaka technológiám, ako sú:

Inteligentné terminály: Integrované snímače na monitorovanie teploty a prúdu
Pripojiteľnosť k internetu vecí: Svorkovnice s možnosťou sieťovej komunikácie
Hybridné terminály: Kombinácie výkonových a signálových pripojení v jednotlivých blokoch
Prepäťová ochrana: Integrovaná ochrana proti prepätiu pre citlivú elektroniku
Prediktívna údržba: Svorky, ktoré dokážu odhaliť potenciálne poruchy pripojenia
Miniaturizácia: Ultrakompaktné konštrukcie pre priestorovo kritické aplikácie
Udržateľné materiály: Ekologické zlúčeniny znižujúce vplyv na životné prostredie

Spoločnosť VIOX Electric zostáva na čele tohto technologického pokroku a neustále zavádza najnovšie inovácie do svojej ponuky produktov.

YUEQING: Čínske centrum výroby svorkovníc

Mesto Yueqing, ktoré sa nachádza vo východnej čínskej provincii Zhejiang, sa stalo významným výrobným centrom elektrických komponentov, najmä svorkovníc. Tento región sa môže pochváliť koncentrovaným priemyselným ekosystémom špecializujúcim sa na elektrické komponenty s mnohými výrobcami, ktorí vyrábajú širokú škálu typov svorkovníc od štandardných modelov na lištu DIN až po špecializované priemyselné druhy. Spoločnosť VIOX ELECTRIC ako výrobná základňa v meste Yueqing profituje z vybudovanej siete dodávateľského reťazca v regióne, kvalifikovanej pracovnej sily a hlbokých technických znalostí v oblasti výroby elektrických komponentov. Výrobcovia v regióne spoločne obsluhujú globálne trhy a dodávajú svorkovnice pre aplikácie v priemyselnej automatizácii, distribúcii energie, systémoch obnoviteľných zdrojov energie a moderných výrobných zariadeniach po celom svete.

Vlastné svorkovnice OEM

Spoločnosť VIOX Electric je pripravená pomôcť vám s vašimi potrebami v oblasti svorkovníc OEM. Ponúkame vysokokvalitné a cenovo výhodné riešenia.

Vedúci výrobca a dodávateľ svorkovníc

Certifikované

Svorkovnice DIN RAIL: Riešenia priemyselnej konektivity

Bariérové svorkovnice: Riešenia pripojenia vysokého výkonu

Plastové svorkovnice: Všestranné a nákladovo efektívne riešenia

Prečo spolupracovať so spoločnosťou VIOX Electric pri riešení vašich potrieb v oblasti svorkovníc?

Príslušenstvo a komponenty svorkovníc

1. TS-K malá vložka

2. Označenie sedadla UBE-D

3.ATP-UK Partition

4. Označovacia lišta ZB6

5. Pripojovacia lišta FBI10-6

6. B1 Označenie sedadla

7. Priečinok s označením KLM-A

8. Din Rail

9. E/UK svorkovnice

10. USLKG2.5 Uzemňovacia svorkovnica

11. EB10-6 Bočná pripojovacia lišta

12. Svorkovnica UK
