Ao especificar blocos de terminais para o seu projeto elétrico, compreender o passo do bloco de terminais é essencial para fazer a seleção correta. O passo — medido como a distância centro a centro entre polos de terminais adjacentes — impacta diretamente a compatibilidade dos fios, a capacidade de corrente, a densidade do painel e a conformidade com a segurança. Quer esteja a projetar layouts de PCB compactos ou sistemas de distribuição de energia industrial, selecionar o passo correto garante conexões fiáveis e uma utilização otimizada do espaço.
Este guia abrangente explica as especificações do passo do bloco de terminais de 2,54 mm a 10 mm, fornecendo o conhecimento técnico de que necessita para selecionar o espaçamento ideal para a sua aplicação.
O que é o Passo do Bloco de Terminais?

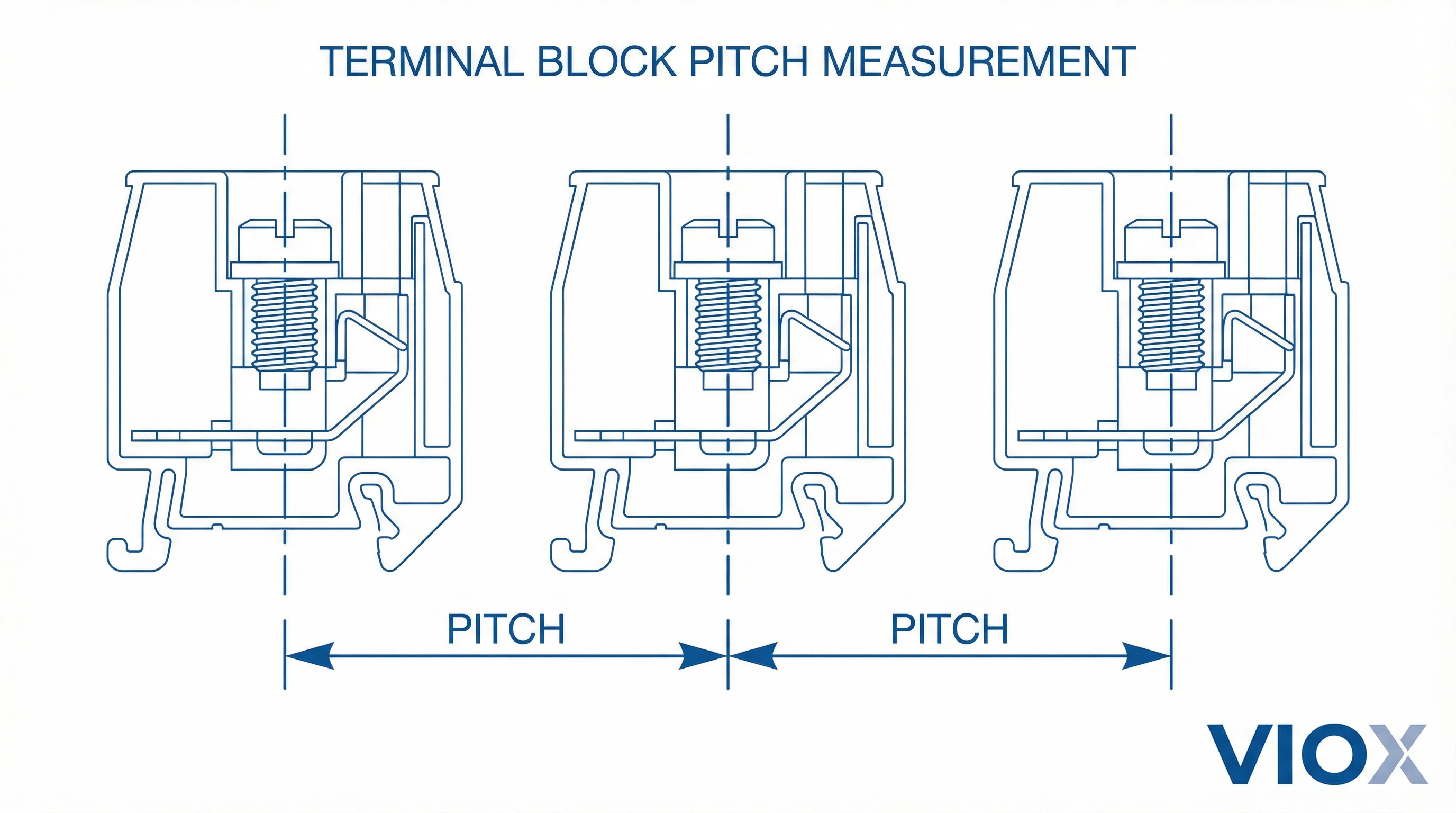

O passo do bloco de terminais refere-se à distância centro a centro entre terminais adjacentes, medida em milímetros. Esta especificação fundamental determina o espaçamento físico dos pontos de conexão e está intrinsecamente ligada às classificações elétricas e ao design mecânico do bloco de terminais.
Para medir o passo, identifique a linha central do elemento condutor de um terminal e meça a distância até à linha central do terminal seguinte. Esta medição padronizada garante a compatibilidade entre fabricantes e ajuda os engenheiros a planear layouts de painel com precisão.
A dimensão do passo não é arbitrária. É cuidadosamente calculada com base nos requisitos de segurança elétrica definidos nas normas IEC 60947-1 e IEC 60947-7-1, especificamente a folga mínima (distância do espaço de ar) e a fuga (distância da superfície) necessárias para a tensão nominal pretendida e o grau de poluição do ambiente de instalação.
Por que o Passo do Bloco de Terminais é Importante
Selecionar o passo apropriado afeta vários fatores críticos:
Segurança Elétrica: Um passo maior proporciona maiores distâncias de folga e fuga entre os terminais, evitando arcos elétricos e flashover em tensões mais altas. A IEC 60947-1 define os requisitos mínimos de espaçamento com base na tensão de isolamento nominal (Ui) e na tensão suportável de impulso nominal (Uimp).
Capacidade do Calibre do Fio: O tamanho do passo correlaciona-se diretamente com o diâmetro máximo do fio que o terminal pode aceitar. Terminais de passo menor (2,54 mm-3,81 mm) acomodam fios de nível de sinal (26-18 AWG), enquanto um passo maior (7,5 mm-10 mm) lida com condutores de energia (12-6 AWG).
Densidade do Painel: Um passo menor permite mais pontos de conexão por polegada linear, maximizando a eficiência do espaço em painéis de controlo compactos e montagens de PCB. No entanto, isso deve ser equilibrado com os requisitos elétricos e a conveniência da instalação.
Classificação atual: Embora o passo por si só não determine a capacidade de corrente, influencia a dissipação de calor. Terminais com um passo maior normalmente oferecem melhor desempenho térmico para aplicações de alta corrente.
Conveniência de instalação: Um espaçamento de passo adequado facilita a inserção de fios, o acesso aos terminais de parafuso e a realização de manutenção no local — especialmente importante ao trabalhar com condutores isolados volumosos ou em invólucros apertados.

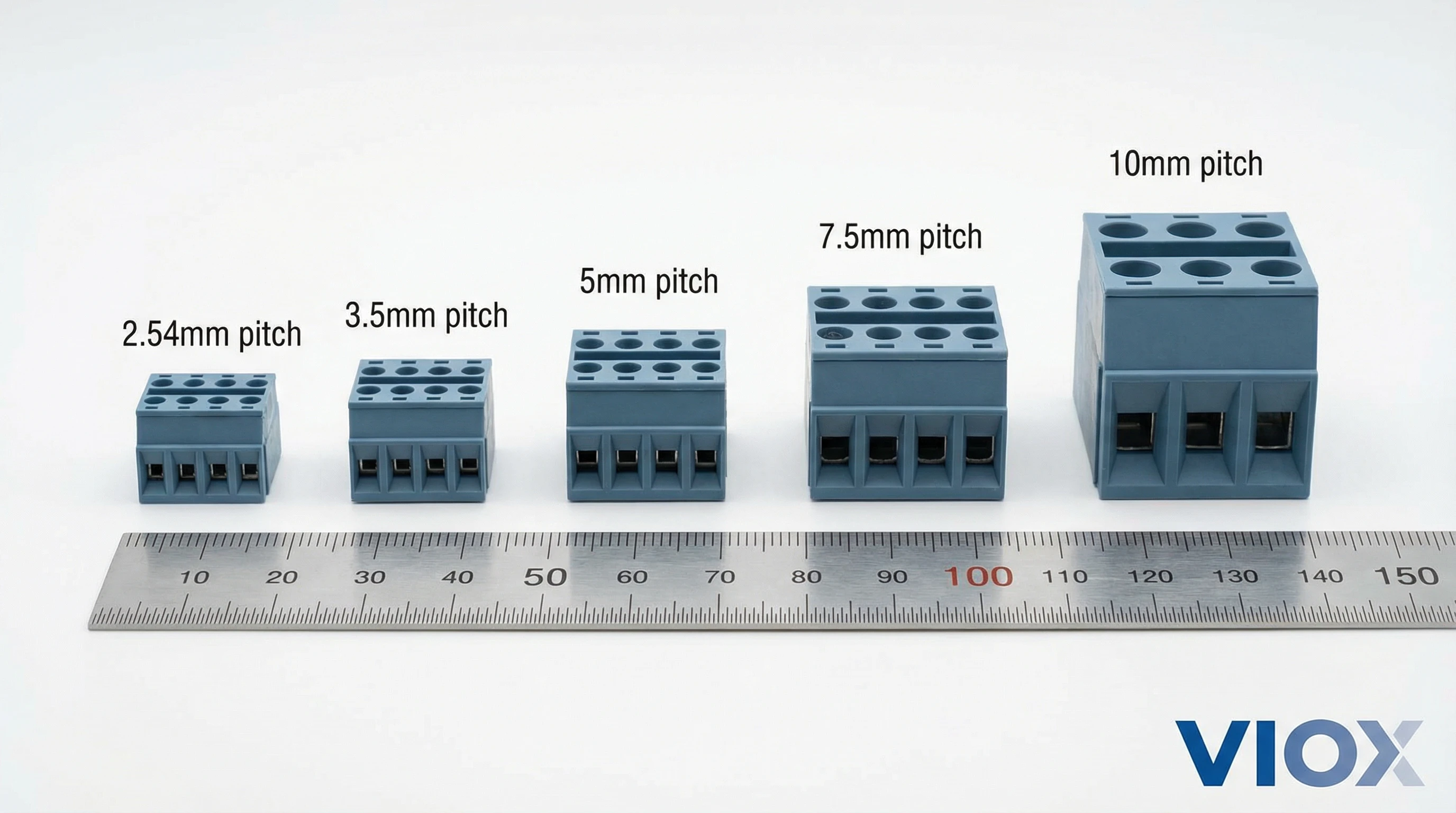

Tamanhos de Passo de Bloco de Terminais Padrão
A indústria padronizou várias medições de passo comuns, cada uma otimizada para intervalos de aplicação específicos. Compreender esses tamanhos padrão ajuda-o a identificar rapidamente opções adequadas e a manter a compatibilidade com a infraestrutura existente.
Passo de 2,54 mm (0,1 polegadas)
Aplicações comuns: Blocos de terminais montados em PCB, conexões de nível de sinal, circuitos de controlo de baixa tensão, eletrónica de consumo
Intervalo de Calibre do Fio: 26 AWG a 18 AWG (0,13 mm² a 0,82 mm²)
Classificações Típicas: 12-16A, 150-300V
Características principais: O passo de 2,54 mm (100 mil) corresponde ao espaçamento padrão de componentes through-hole e breadboards de protótipo, tornando-o ideal para designs de PCB. Esses terminais compactos maximizam a densidade de conexão, mas são limitados a calibres de fio menores e níveis de potência mais baixos. O espaçamento apertado requer atenção cuidadosa ao isolamento e ao encaminhamento dos fios para evitar curtos-circuitos.
Melhor para: Projetos Arduino, placas de prototipagem, conexões de sensores, distribuição de sinal, aplicações DC de baixa potência
Passo de 3,5 mm
Aplicações comuns: Painéis de controlo industrial, conexões PLC I/O, automação predial, controladores programáveis
Intervalo de Calibre do Fio: 24 AWG a 16 AWG (0,25 mm² a 1,5 mm²)
Classificações Típicas: 15-20A, 250-400V
Características principais: O passo de 3,5 mm encontra um equilíbrio entre a eficiência do espaço e o manuseamento de energia. É amplamente adotado em equipamentos industriais europeus e oferece bom desempenho para circuitos de sinal e de potência moderada. O espaçamento acomoda terminais de cravar, que são comumente usados em instalações europeias.
Melhor para: Centros de controlo de motores, sistemas HVAC, sistemas de gestão predial, painéis de relés, distribuição de corrente moderada
Passo de 3,81 mm (0,15 polegadas)
Aplicações comuns: Blocos de terminais de PCB em equipamentos industriais, fontes de alimentação, instrumentação
Intervalo de Calibre do Fio: 22 AWG a 14 AWG (0,34 mm² a 2,08 mm²)
Classificações Típicas: 15-20A, 300V
Características principais: Este passo baseado em polegadas (150 mil) fornece um espaçamento ligeiramente maior do que 3,5 mm e é prevalente em designs norte-americanos. Oferece melhor acesso aos fios em comparação com 2,54 mm, mantendo uma densidade de conexão relativamente alta.
Melhor para: Terminais de fonte de alimentação, montagens de PCB industrial, fontes de alimentação comutadas, conexões de driver de LED
Passo de 5,0 mm
Aplicações comuns: Blocos de terminais de calha DIN, automação industrial, painéis de distribuição, cablagem de campo
Intervalo de Calibre do Fio: 22 AWG a 12 AWG (0,34 mm² a 3,31 mm²)
Classificações Típicas: 20-32A, 300-600V
Características principais: O passo de 5,0 mm é um dos tamanhos mais versáteis e amplamente utilizados em aplicações industriais. Fornece um excelente equilíbrio entre densidade e manuseamento de energia, acomodando uma ampla gama de tamanhos de fio. O espaçamento permite uma inserção confortável do fio e fornece uma distância de fuga adequada para sistemas de 300-600V.
Melhor para: Automação de fábrica, controlo de máquinas, blocos de distribuição de energia, sistemas de controlo de processos, cablagem industrial geral
Passo de 5,08 mm (0,2 polegadas)
Aplicações comuns: Conexões de PCB de alta corrente, eletrónica de potência, equipamentos industriais
Intervalo de Calibre do Fio: 22 AWG a 10 AWG (0,34 mm² a 5,26 mm²)
Classificações Típicas: 25-30A, 300-600V
Características principais: Semelhante a 5,0 mm, mas baseado em medições imperiais (200 mil), este passo é comum na eletrónica industrial norte-americana. O espaçamento ligeiramente maior em comparação com 5,0 mm pode acomodar fios de calibre mais pesado.
Melhor para: Acionamentos de motor, equipamentos de conversão de energia, aplicações de PCB para serviço pesado, sistemas de controlo industrial
Passo de 7,5 mm
Aplicações comuns: Distribuição de energia, terminais de motor, equipamentos de alta tensão, circuitos alimentadores
Intervalo de Calibre do Fio: 18 AWG a 10 AWG (0,82 mm² a 5,26 mm²), alguns modelos até 4 mm²
Classificações Típicas: 30-50A, 600-800V
Características principais: O passo de 7,5 mm suporta aplicações de tensão mais alta, proporcionando maiores distâncias de folga e fuga. Este espaçamento permite a instalação confortável de condutores maiores e proporciona melhor dissipação térmica para cargas de corrente mais alta.
Melhor para: Centros de controlo de motores, distribuição de circuitos de derivação, sistemas de energia trifásicos, máquinas industriais, conexões de energia HVAC
Passo de 7,62 mm (0,3 polegadas)
Aplicações comuns: Conexões de PCB de alta potência, distribuição de energia, equipamentos industriais pesados
Intervalo de Calibre do Fio: 16 AWG a 10 AWG (1,31 mm² a 5,26 mm²)
Classificações Típicas: 30-40A, 600V
Características principais: Este passo baseado em polegadas (300 mil) é usado onde são necessários alta capacidade de corrente e montagem em PCB. O espaçamento maior oferece excelente acesso para instalação e manutenção.
Melhor para: Saídas de fonte de alimentação, conexões de acionamento de motor, eletrônica de potência industrial, painéis de controle para serviço pesado
Passo de 10mm
Aplicações comuns: Distribuição de alta corrente, alimentações de energia principais, conexões de motores grandes, painéis de serviço
Intervalo de Calibre do Fio: 16 AWG a 6 AWG (1,31 mm² a 13,3 mm²), alguns modelos até 6 mm²
Classificações Típicas: 40-76A, 600-1000V
Características principais: O maior tamanho de passo comum, os terminais de 10 mm são projetados para aplicações de energia exigentes. O espaçamento generoso oferece folga máxima para segurança de alta tensão, excelente dissipação de calor e fácil acesso para condutores grandes. Esses blocos geralmente apresentam mecanismos de fixação aprimorados para proteger fios de bitola pesada.
Melhor para: Distribuição de energia principal, equipamentos de entrada de serviço, partidas de motores grandes, conexões de painéis de distribuição, sistemas industriais de alta tensão
Como escolher o passo certo do bloco de terminais
Selecionar o passo ideal requer equilibrar múltiplas considerações técnicas e práticas. Use esta abordagem sistemática para tomar decisões informadas:
Passo 1: Determine os requisitos de bitola do fio
Comece identificando a bitola do fio (AWG ou mm²) que você estará conectando. Isso é determinado por:
- Corrente de carga: Calcule a corrente máxima por circuito
- Queda de tensão: Considere o comprimento do circuito e a queda de tensão aceitável
- Requisitos do código NEC/local: Siga os regulamentos de tamanho mínimo de fio
- Restrições físicas: Leve em conta o roteamento do fio e o raio de curvatura
Regra geral: Selecione um passo que esteja dentro da faixa de fio especificada pelo fabricante. Forçar um fio superdimensionado em terminais de passo pequeno danifica o condutor e cria conexões ruins. Por outro lado, usar um fio subdimensionado em terminais grandes pode não fixar com segurança.
Passo 2: Verifique as classificações de tensão e corrente
Combine as classificações elétricas do bloco de terminais com sua aplicação:
Tensão Nominal: Certifique-se de que a tensão de isolamento nominal (Ui) do bloco de terminais exceda a tensão do seu circuito por uma margem de segurança adequada. Para circuitos de 120V, use blocos classificados para pelo menos 300V. Para sistemas trifásicos de 480V, especifique blocos classificados para 600V.
Classificação atual: Verifique a classificação de corrente do terminal na sua temperatura de operação. Observe que as classificações são normalmente especificadas a 20°C (68°F) ambiente. Temperaturas mais altas exigem redução de potência — normalmente 0,3-0,5% por grau Celsius acima de 20°C.
Importante: A classificação de corrente depende de vários fatores, incluindo tamanho do condutor, material do terminal, design da braçadeira e dissipação de calor — não apenas do passo. Sempre consulte as fichas técnicas do fabricante.
Passo 3: Considere o espaço e a densidade do painel
Avalie suas restrições físicas:
Espaço disponível: Meça o comprimento do trilho DIN ou a área da PCB alocada para os terminais. Calcule quantos pontos de conexão você precisa e se eles caberão com o passo selecionado.
Densidade de conexão: Para aplicações com restrição de espaço, um passo menor maximiza a contagem de conexões. No entanto, um espaçamento excessivamente apertado complica o roteamento dos fios e o serviço de campo.
Requisitos de acesso: Garanta folga adequada para chaves de fenda, inserção de fios e modificações futuras. Terminais com passo de 7,5 mm+ são mais fáceis de reparar em campo.
Passo 4: Avalie o ambiente de instalação
Seu ambiente de operação influencia a seleção do passo por meio dos requisitos de grau de poluição IEC:
Grau de poluição 1 (Salas limpas, gabinetes selados): Requisitos mínimos de fuga permitem um passo menor
Grau de poluição 2 (Interior normal): Tamanhos de passo padrão adequados
Grau de poluição 3 (Ambientes industriais, gabinetes externos): Requer maior fuga — muitas vezes exige um passo maior para tensões mais altas
Grau de poluição 4 (Exterior hostil, contaminação condutiva): Distância de fuga máxima necessária — use blocos de passo maior
Passo 5: Considerações específicas da aplicação

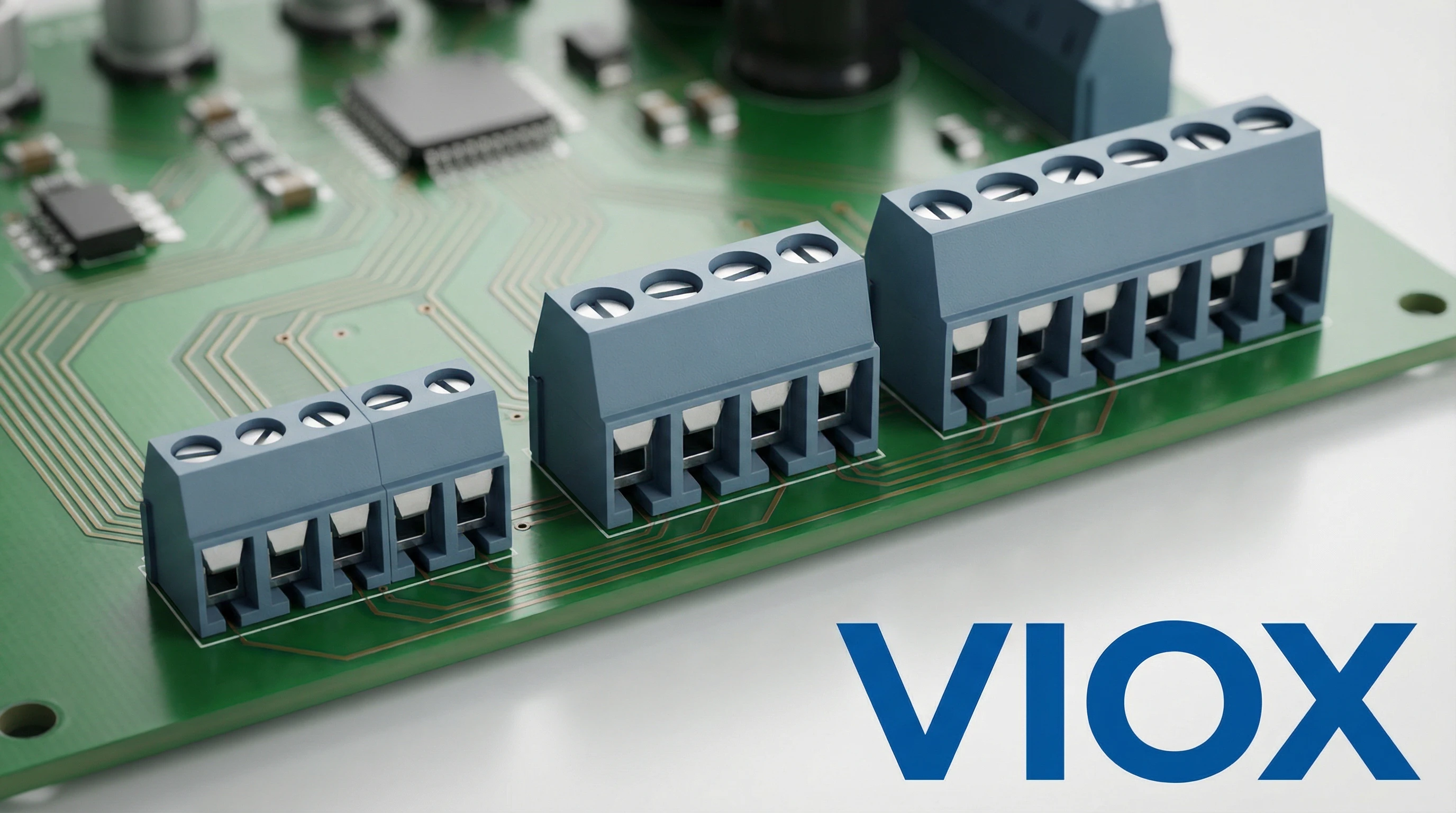

Aplicações de PCB: Combine o passo com sua grade de PCB e espaçamento de componentes. Passos padrão (2,54 mm, 5,08 mm) se alinham com padrões de furo passante comuns. Considere os requisitos de montagem automatizada.

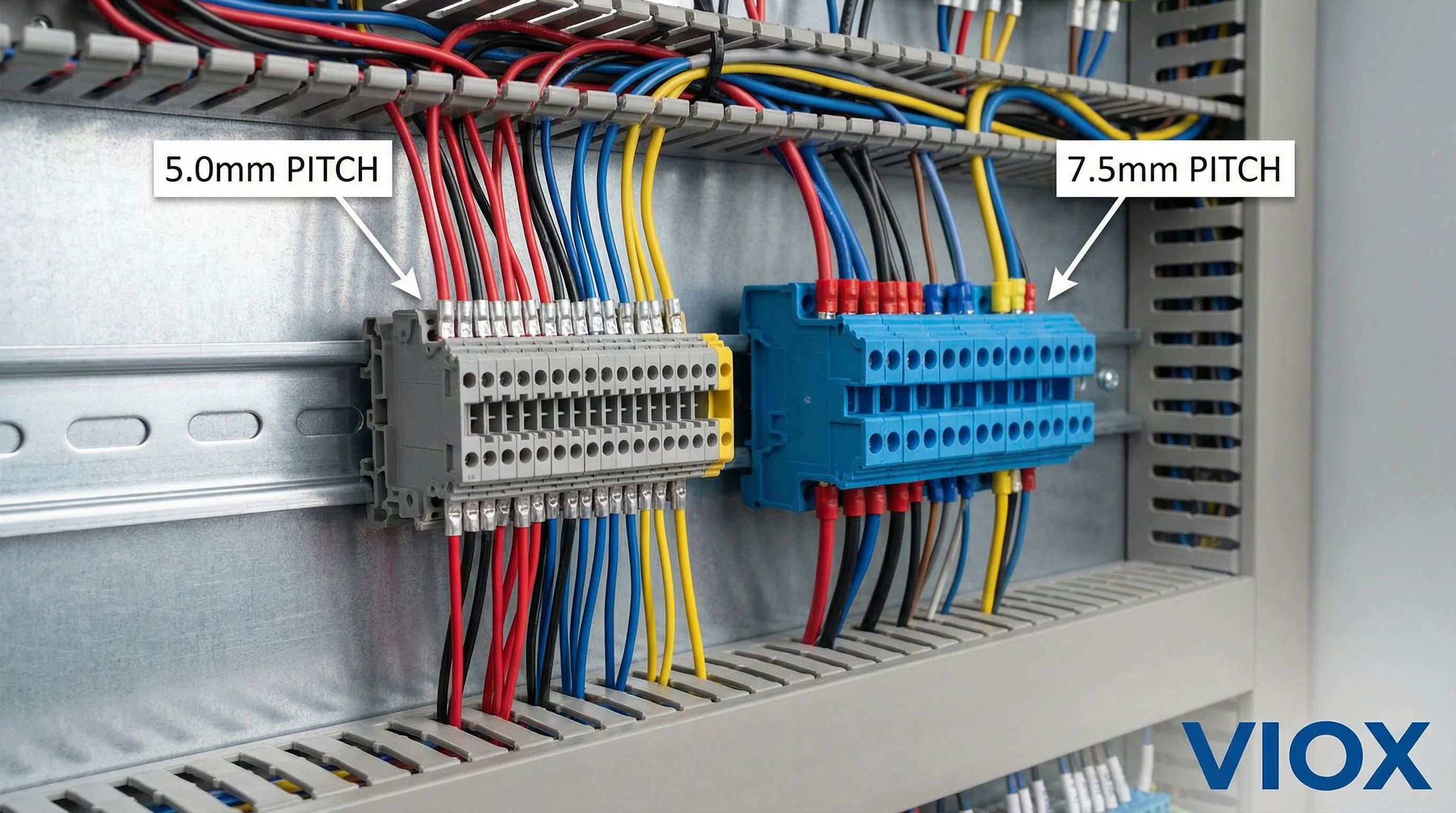

Sistemas de trilho DIN: Passos de 5,0 mm e 7,5 mm dominam as aplicações de trilho DIN. Um passo menor (3,5 mm) é adequado para circuitos de controle; um passo maior (7,5 mm+) lida com a distribuição de energia.
Distribuição de energia: Use um passo maior (7,5 mm-10 mm) para alimentações principais e circuitos de derivação. O espaçamento aumentado fornece margens de segurança e acomoda condutores maiores.
Nível de sinal: Um passo pequeno (2,54 mm-3,81 mm) é apropriado para sinais de baixa tensão e baixa corrente, onde a eficiência de espaço é fundamental.

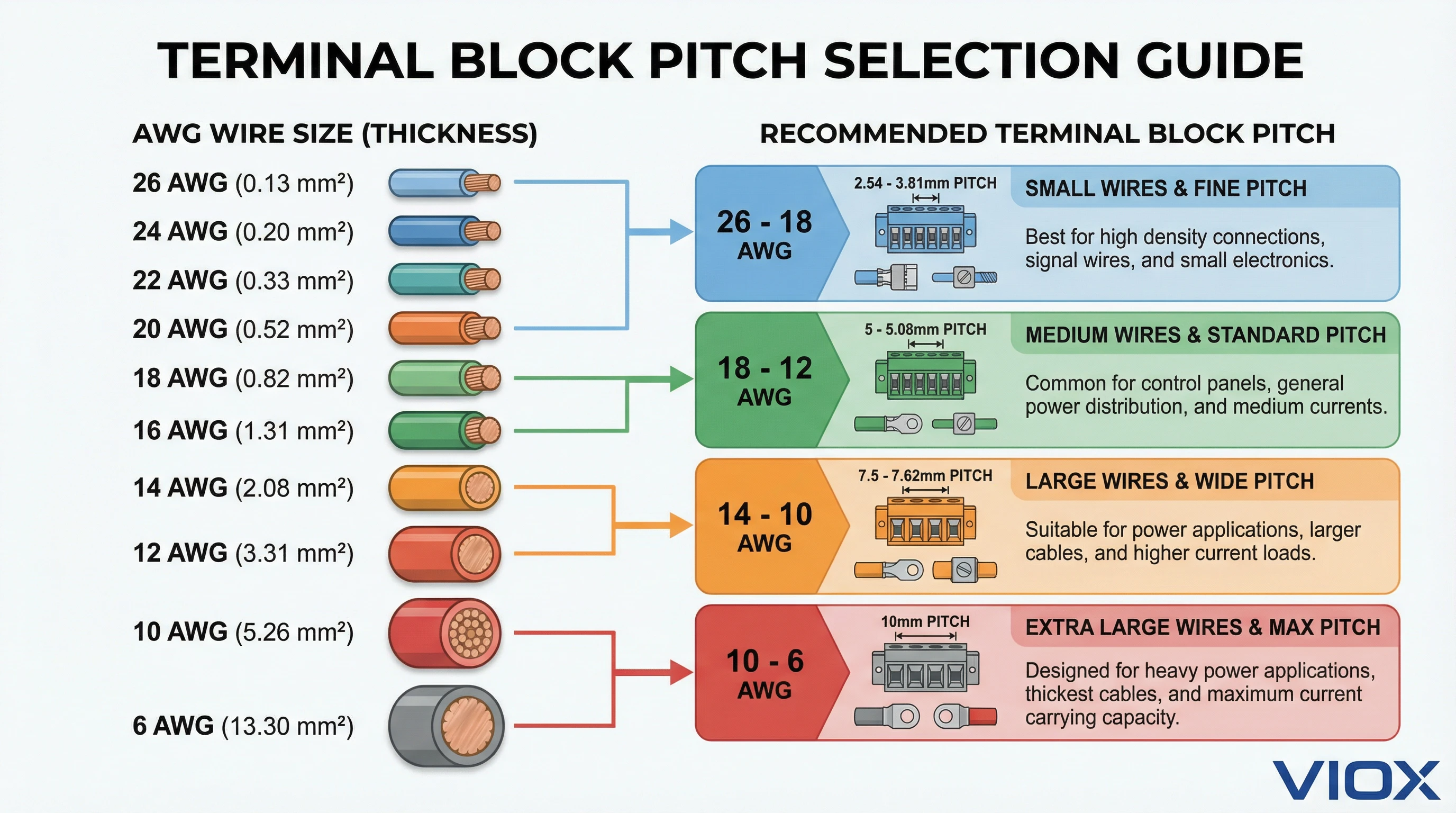

Tabela de seleção rápida
| Tipo De Aplicação | Passo recomendado | Faixa de fio | Tensão típica |
|---|---|---|---|
| Sinais e sensores de PCB | 2,54 mm – 3,81 mm | 26-18 AWG | 12-48V DC |
| E/S de PLC, circuitos de controle | 3,5 mm – 5,0 mm | 22-16 AWG | 24V DC, 120V AC |
| Industrial geral | 5,0 mm – 5,08 mm | 18-12 AWG | 120-240V AC |
| Distribuição de energia | 7,5 mm – 10 mm | 14-6 AWG | 240-480V AC |
| Redes de alta corrente | 10 mm+ | 10-6 AWG | 480-600V AC |
Aplicações de Passo de Bloco Terminal por Indústria
Diferentes indústrias desenvolveram preferências por tamanhos de passo específicos com base em seus requisitos exclusivos:
Fabricação de Eletrônicos
Passo Dominante: 2,54 mm, 3,81 mm, 5,08 mm
Justificativa: Os blocos terminais baseados em PCB devem se alinhar com as grades de componentes padrão. O passo de 2,54 mm (0,1″) corresponde aos padrões de protoboard e protótipo, enquanto 5,08 mm (0,2″) fornece capacidade de conexão de energia, mantendo a compatibilidade com PCB. A eletrônica de consumo prioriza a miniaturização, impulsionando a adoção do menor passo prático.
Produtos Típicos: Drivers de LED, fontes de alimentação, dispositivos IoT, equipamentos de áudio, periféricos de computador
Automação industrial
Passo Dominante: 5,0 mm, 7,5 mm
Justificativa: Os sistemas de automação de fábrica exigem conexões robustas que equilibrem a densidade com a capacidade de manutenção. O passo de 5,0 mm acomoda a fiação de controle (sensores, atuadores, PLCs), enquanto 7,5 mm lida com circuitos de motor e energia. A montagem em trilho DIN é padrão, e esses tamanhos de passo otimizam a utilização do trilho.
Produtos Típicos: Sistemas PLC, centros de controle de motores, controles de transportadores, células robóticas, automação de processos
Sistemas de Gerenciamento de Edifícios (BMS)
Passo Dominante: 3,5 mm, 5,0 mm
Justificativa: As aplicações BMS envolvem extensa fiação de controle de baixa tensão para HVAC, iluminação e sistemas de segurança. As instalações europeias favorecem 3,5 mm por sua eficiência de espaço, enquanto os sistemas norte-americanos geralmente usam 5,0 mm. O espaço do painel é frequentemente limitado em armários elétricos, tornando o passo compacto atraente.
Produtos Típicos: Controladores HVAC, painéis de controle de iluminação, controle de acesso, painéis de alarme de incêndio, sistemas de gerenciamento de energia
Distribuição de energia
Passo Dominante: 7,5 mm, 10 mm
Justificativa: A segurança é fundamental na distribuição de energia. O passo maior fornece a folga e a distância de fuga necessárias para aplicações de tensão de linha (120-600V). O espaçamento acomoda condutores de bitola pesada (12-6 AWG) usados para circuitos de derivação e alimentadores. A acessibilidade aprimorada facilita a fiação de campo e a solução de problemas.
Produtos Típicos: Painéis de distribuição, partidas de motor, interruptores de desconexão, blocos de distribuição de energia, equipamentos de serviço
Energias renováveis
Passo Dominante: 5,0 mm, 7,5 mm, 10 mm
Justificativa: As aplicações solares e eólicas combinam altas tensões CC com desafios de instalação ao ar livre. O passo médio (5,0 mm) serve para caixas combinadoras e conexões de inversor, enquanto o passo maior (10 mm) lida com barramentos CC principais. Os blocos devem acomodar amplas faixas de temperatura e exposição aos raios UV.
Produtos Típicos: Caixas combinadoras solares, terminais de inversor, sistemas de gerenciamento de bateria, controladores de carga, controles de turbinas eólicas
Marítimo e Transporte
Passo Dominante: 5,0 mm, 7,5 mm
Justificativa: A resistência à vibração e a proteção contra corrosão são críticas. O passo médio a grande fornece conexões robustas que resistem ao movimento constante. Os blocos terminais geralmente apresentam mecanismos de fixação aprimorados e revestimentos conformes. A otimização do espaço é importante, mas secundária à confiabilidade.
Produtos Típicos: Eletrônicos marítimos, sistemas de sinalização ferroviária, unidades de controle de veículos, equipamentos de aviação, máquinas agrícolas
Erros Comuns na Seleção do Passo do Bloco Terminal
Evite estes erros frequentes ao especificar o passo do bloco terminal:
Erro 1: Selecionar Com Base Apenas no Preço
Problema: Escolher o bloco terminal mais barato sem verificar a compatibilidade do passo pode resultar em falhas de instalação. Se o passo for muito pequeno para a bitola do seu fio, você enfrentará instalações difíceis, condutores danificados ou conexões intermitentes.
Solução: Sempre verifique se o tamanho do seu condutor está dentro da faixa de fios especificada do bloco terminal. Considere o custo total de propriedade, incluindo mão de obra de instalação e manutenção futura.
Erro 2: Ignorar as Restrições de Espaço do Painel
Problema: Especificar blocos terminais de passo grande sem medir o trilho DIN ou o espaço do painel disponível leva a pontos de conexão insuficientes ou à necessidade de modificações caras.
Solução: Calcule seus requisitos totais de conexão no início da fase de projeto. Meça o espaço de montagem disponível e determine se o passo selecionado permite uma contagem de circuitos adequada. Planeje para expansão futura.
Erro 3: Desconsiderar os Requisitos de Distância de Escoamento de Tensão
Problema: Usar blocos terminais de passo pequeno em aplicações de alta tensão viola os padrões de segurança. A distância de escoamento insuficiente pode levar ao rastreamento elétrico, formação de arco e falhas de equipamento—especialmente em ambientes agressivos (Grau de Poluição 3-4).
Solução: Consulte as tabelas da IEC 60947-1 para distâncias de escoamento mínimas com base na sua classificação de tensão e grau de poluição. Selecione o passo que fornece margens de segurança adequadas. Em caso de dúvida, escolha o próximo tamanho maior.
Erro 4: Misturar Tamanhos de Passo Sem Consideração
Problema: Usar vários tamanhos de passo no mesmo painel sem uma estratégia clara cria confusão visual, complica o roteamento de fios e aumenta o risco de erros de conexão durante a instalação ou manutenção.
Solução: Padronize em um ou dois tamanhos de passo para o seu projeto. Use passo menor (3,5-5,0 mm) para circuitos de controle e passo maior (7,5-10 mm) para circuitos de energia. Mantenha o dimensionamento consistente dentro de grupos funcionais.
Erro 5: Esquecer a Acessibilidade da Instalação
Problema: Especificar blocos terminais de passo mínimo em gabinetes apertados torna a fiação de campo extremamente difícil. Os técnicos lutam para acessar os terminais de parafuso, inserir os fios nos ângulos corretos e usar as ferramentas de forma eficaz—levando a conexões ruins e tempo de instalação prolongado.
Solução: Considere os fatores humanos em seu projeto. Forneça folga de trabalho adequada ao redor dos blocos terminais. Para painéis densos, use terminais push-in ou de mola que não exigem chaves de fenda. O passo maior (7,5 mm+) melhora significativamente a capacidade de manutenção.
Erro 6: Confundir Passo com Largura Total
Problema: Os engenheiros às vezes confundem o passo do bloco terminal (espaçamento de centro a centro) com sua largura ou perfil geral. Isso leva a cálculos incorretos de layout do painel e erros de compra.
Solução: Revise cuidadosamente as folhas de dados para distinguir entre passo (espaçamento entre terminais), largura do módulo (espaço ocupado no trilho DIN ou PCB) e dimensões gerais. Calcule a largura total como: (número de posições – 1) × passo + largura do corpo do terminal.
Erro 7: Não Planejar para Terminais de Compressão
Problema: Selecionar o passo com base no diâmetro do fio desencapado sem levar em conta os terminais de compressão (terminais de crimpagem) comumente usados em instalações europeias. Os terminais de compressão aumentam o diâmetro efetivo do condutor, e os terminais de passo pequeno podem não acomodá-los.
Solução: Se seus padrões de instalação exigirem terminais de compressão, verifique se a entrada do bloco terminal acomoda o diâmetro externo do terminal de compressão, não apenas o tamanho do fio. Isso normalmente requer subir um tamanho de passo (por exemplo, de 3,5 mm para 5,0 mm).
Erro 8: Ignorar a Redução de Corrente por Temperatura
Problema: Selecionar blocos terminais com base nas classificações de corrente a 20°C sem considerar sua temperatura operacional real. Os blocos terminais em painéis fechados ou gabinetes externos geralmente operam a 40-60°C, reduzindo significativamente sua capacidade de corrente.
Solução: Aplique fatores de redução de corrente por temperatura da folha de dados do fabricante. Para temperaturas ambientes acima de 20°C, reduza a classificação de corrente em aproximadamente 0,3-0,5% por grau Celsius. Considere blocos de passo maior com melhor desempenho térmico para aplicações de alta temperatura.
Conclusão
Compreender o passo do bloco terminal é fundamental para projetar sistemas elétricos seguros, eficientes e fáceis de manter. A especificação do passo—desde 2,54 mm compactos para sinais de PCB até 10 mm robustos para distribuição de energia—influencia diretamente a compatibilidade do fio, as classificações elétricas, a densidade do painel e a conveniência da instalação.
Ao selecionar o passo certo para sua aplicação:
- Comece com os requisitos de bitola do fio determinados por suas necessidades de corrente e tensão
- Verifique as classificações elétricas incluindo considerações de tensão, corrente e temperatura
- Calcular o espaço do painel para garantir uma densidade de conexão adequada
- Considere o seu ambiente usando as diretrizes de grau de poluição da IEC
- Pense na instalação e manutenção acessibilidade
Na VIOX, fabricamos blocos de terminais em toda a gama de passos de 2,54 mm a 10 mm, todos projetados para atender aos padrões IEC 60947-7-1 e construídos para um desempenho confiável. Nossa equipe técnica pode ajudá-lo a selecionar o passo ideal para os requisitos específicos da sua aplicação.
Precisa de ajuda para selecionar o passo certo do bloco de terminais para o seu projeto? Entre em contato com o suporte técnico da VIOX para obter recomendações específicas da aplicação e especificações do produto.
