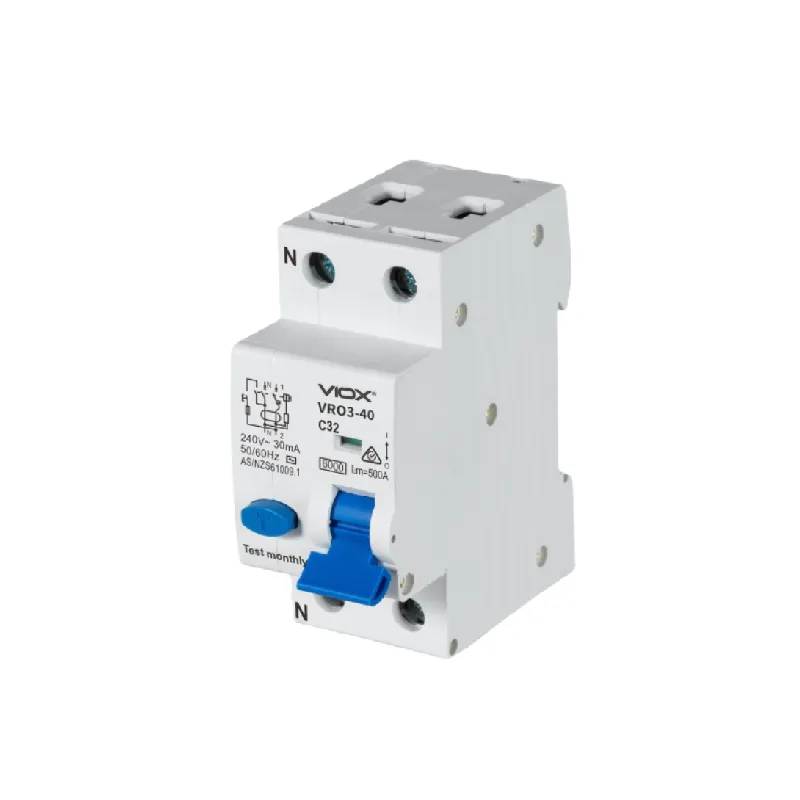

VIOX VRO3-40 1P+N RCBO
O VIOX VRO3-40 RCBO oferece uma proteção abrangente para sistemas monofásicos. Este dispositivo compatível com a norma IEC61009-1 possui uma capacidade de interrupção de 6kA e suporta correntes de 6A a 40A a 230V CA. Com sensibilidade ajustável de 10mA a 500mA, fornece proteção do tipo A e AC contra correntes residuais, sobrecargas e curto-circuitos. O RCBO oferece curvas de disparo B, C e D, proteção IP20 e funciona entre -5°C e +40°C. As principais vantagens incluem a funcionalidade combinada MCB/RCD, configuração 1P+N e 4.000 ciclos de vida eléctrica/10.000 ciclos de vida mecânica. Ideal para aplicações residenciais e comerciais, este versátil RCBO garante uma proteção fiável com indicação de corrente de falha, tensão de impulso de 4kV e fácil montagem em calha DIN. O seu design compacto e a ligação superior tornam-no adequado para vários sistemas de distribuição de baixa tensão.
Envie-nos os seus requisitos, faremos um orçamento no prazo de 12 horas
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
VIOX VRO3-40 1P+N RCBO ELCB Disjuntor de corrente residual com proteção contra sobreintensidades
Visão geral
O VIOX VRO3-40 é um disjuntor de corrente residual versátil com proteção contra sobreintensidades (RCBO) concebido para sistemas AC 50Hz/60Hz com tensão nominal 230/400V e corrente nominal de 6A a 40A. Este dispositivo combina as funções de um MCB e RCD, oferecendo uma proteção abrangente contra choques eléctricos, sobrecargas e curto-circuitos em sistemas de distribuição de terminais de baixa tensão.
Caraterísticas principais
- Funcionalidade combinada de MCB e RCD
- Proteção contra choques eléctricos e contacto humano indireto
- Proteção contra sobrecarga e curto-circuito
- Adequado para funcionamento em circuitos não frequentes
- Amplamente utilizado em aplicações residenciais e comerciais
- Em conformidade com a norma IEC61009-1
Especificações técnicas
- Norma: IEC/EN 61009-1
- Modo: Tipo eletromagnético, tipo eletrónico
- Tipo: A, AC (forma de onda da fuga à terra detectada)
- Caraterística de libertação termomagnética: B, C, D
- Corrente nominal (In): 6, 10, 16, 20, 25, 32, 40A
- Pólos: 1P+N
- Tensão nominal (Ue): AC 230V
- Sensibilidade nominal (I△n): 0.01, 0.03, 0.1, 0.3, 0.5A
- Capacidade nominal residual de produção e de rutura (I△m): 500A
- Capacidade nominal de curto-circuito (Icn): 6000A
- Tempo de interrupção sob I△n: ≤0,1s
- Frequência nominal: 50/60Hz
- Tensão nominal de resistência ao impulso (Uimp): 4000V
- Tensão de ensaio dielétrico: 2kV durante 1 min
- Tensão de isolamento (Ui): 250V
- Grau de poluição: 2
Caraterísticas mecânicas
- Vida eléctrica: 4000 operações
- Vida mecânica: 10000 operações
- Indicador de corrente de avaria: Sim
- Grau de proteção: IP20
- Temperatura ambiente: -5~+40°C (média diária ≤35°C)
- Temperatura de armazenamento: -25~+70°C
Instalação
- Tipo de ligação do terminal: Cabo/Barramento tipo pino/Barramento tipo U
- Tamanho do terminal para cabo: 25mm² (AWG 18-5)
- Tamanho do terminal para barramento: 25mm² (AWG 18-3)
- Montagem: Em calha DIN EN 60715 (35mm) por meio de um dispositivo de fixação rápida
- Ligação: Do topo
Aplicações
- Sistemas eléctricos residenciais
- Edifícios comerciais
- Sistemas de distribuição terminal de baixa tensão
Caraterísticas de segurança
- Proteção contra choques eléctricos
- Proteção contra sobrecarga
- Proteção contra curto-circuitos
- Deteção de corrente de fuga
Curva caraterística
Esquema elétrico
Dimensão
