Distância de Escoamento: Guia Completo para Medição, Normas e Requisitos de Segurança

No projeto de isolamento elétrico, distância de escoamento superficial é o caminho mais curto entre duas partes condutoras, medido ao longo da superfície de um material isolante. Ao contrário da folga—que é a distância mais curta através do ar—o escoamento superficial leva em conta o fato de que a fuga de corrente e o trilhamento superficial nem sempre viajam pelo espaço aberto. Em condições úmidas, empoeiradas ou poluídas, a superfície de um isolador geralmente se torna o caminho de menor resistência.

Essa distinção tem consequências reais de engenharia. Um produto pode ter folga de ar adequada e ainda falhar em serviço se a distância de escoamento superficial ao longo de suas superfícies isolantes for muito curta. É por isso que as normas de segurança elétrica, da IEC 60664-1 à IEC 62368-1, exigem que os engenheiros avaliem tanto o escoamento superficial quanto a folga como parâmetros separados com requisitos separados.

Este guia aborda o que é distância de escoamento superficial, como ela difere da folga, quais fatores determinam o valor necessário, como medi-la corretamente e quais erros evitar no projeto e na inspeção.

Principais conclusões

• Distância de escoamento superficial é o caminho mais curto entre duas partes condutoras medido ao longo da superfície do isolamento sólido—não através do ar.
• Liquidação é a distância em linha reta mais curta entre partes condutoras através do ar. Ambos devem ser avaliados independentemente.
• A distância de escoamento superficial necessária depende de tensão de trabalho, tipo de isolamento, grau de poluição, grupo de material (CTI) e categoria de sobretensão.
• Em ambientes com umidade, condensação, poeira ou contaminação condutiva, o risco de fuga superficial aumenta significativamente.
• O projeto correto da distância de escoamento superficial ajuda a prevenir choque elétrico, falha de isolamento, trilhamento superficial e falha de confiabilidade a longo prazo.

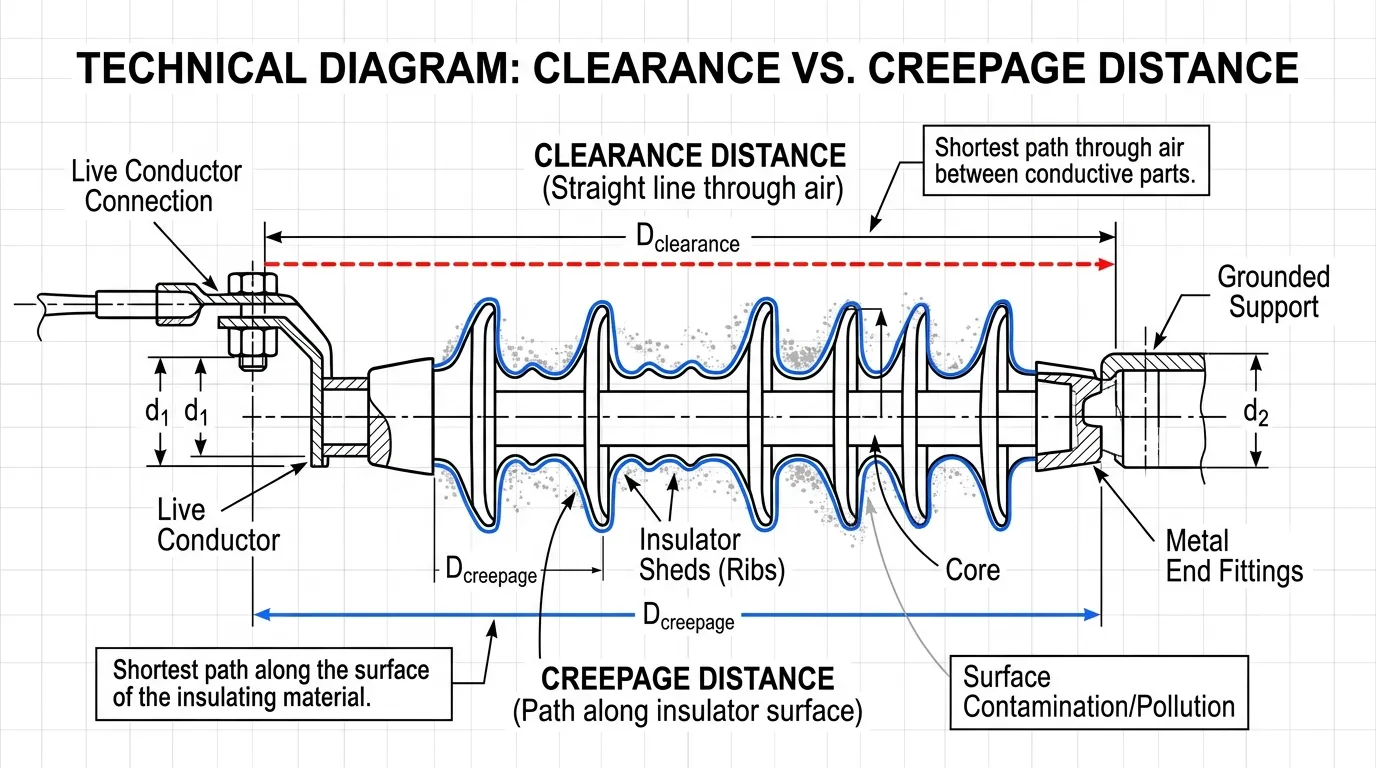

Distância de Escoamento Superficial vs Folga: Entendendo a Diferença

Escoamento superficial e folga são os dois parâmetros de espaçamento fundamentais na coordenação do isolamento elétrico. Eles protegem contra diferentes modos de falha, e confundir um com o outro é um dos erros de projeto mais comuns.

Parâmetro	Definição	Meio do Caminho	Risco primário
Liquidação	Distância mais curta entre duas partes condutoras através do ar	Ar	Descarga disruptiva de tensão ou descarga de faísca
Distância de escoamento superficial	Distância mais curta entre duas partes condutoras ao longo de uma superfície isolante	Superfície de isolamento sólido	Trilhamento superficial e corrente de fuga

Liquidação é essencialmente isolamento de ar. Ele protege contra a ruptura dielétrica através de uma folga quando a intensidade do campo elétrico excede a capacidade de resistência do ar. O risco que ele aborda é o flashover—um arco repentino, muitas vezes dramático, através do ar.

Distância de escoamento superficial aborda um modo de falha mais lento, mas igualmente perigoso. Quando uma superfície isolante coleta umidade, poeira, depósitos de sal ou outra contaminação condutiva, ela pode suportar pequenas correntes de fuga através de sua superfície. Com o tempo, essas microdescargas corroem o material e formam trilhas carbonizadas—um processo chamado trilhamento. Uma vez que uma trilha condutiva é estabelecida, o isolamento falhou permanentemente.

Na maioria dos projetos práticos, a distância de escoamento superficial deve ser igual ou maior que a folga. Isso ocorre porque o caminho da superfície ao redor, sobre e ao longo de um corpo isolante é sempre pelo menos tão longo quanto o caminho do ar em linha reta—e muitas vezes mais longo. Onde a contaminação ambiental é esperada, o requisito de escoamento superficial pode ser substancialmente maior do que a folga para fornecer a margem necessária contra a degradação da superfície.

Por que a Distância de Escoamento Superficial é Importante em Aplicações do Mundo Real

Produtos elétricos não são usados em condições de laboratório. A partir do momento em que o equipamento é instalado, ele começa a enfrentar ciclos de temperatura, flutuações de umidade, poeira no ar, vapores químicos, condensação e envelhecimento do material. Cada um desses fatores pode reduzir a margem de isolamento efetiva durante a vida útil do produto.

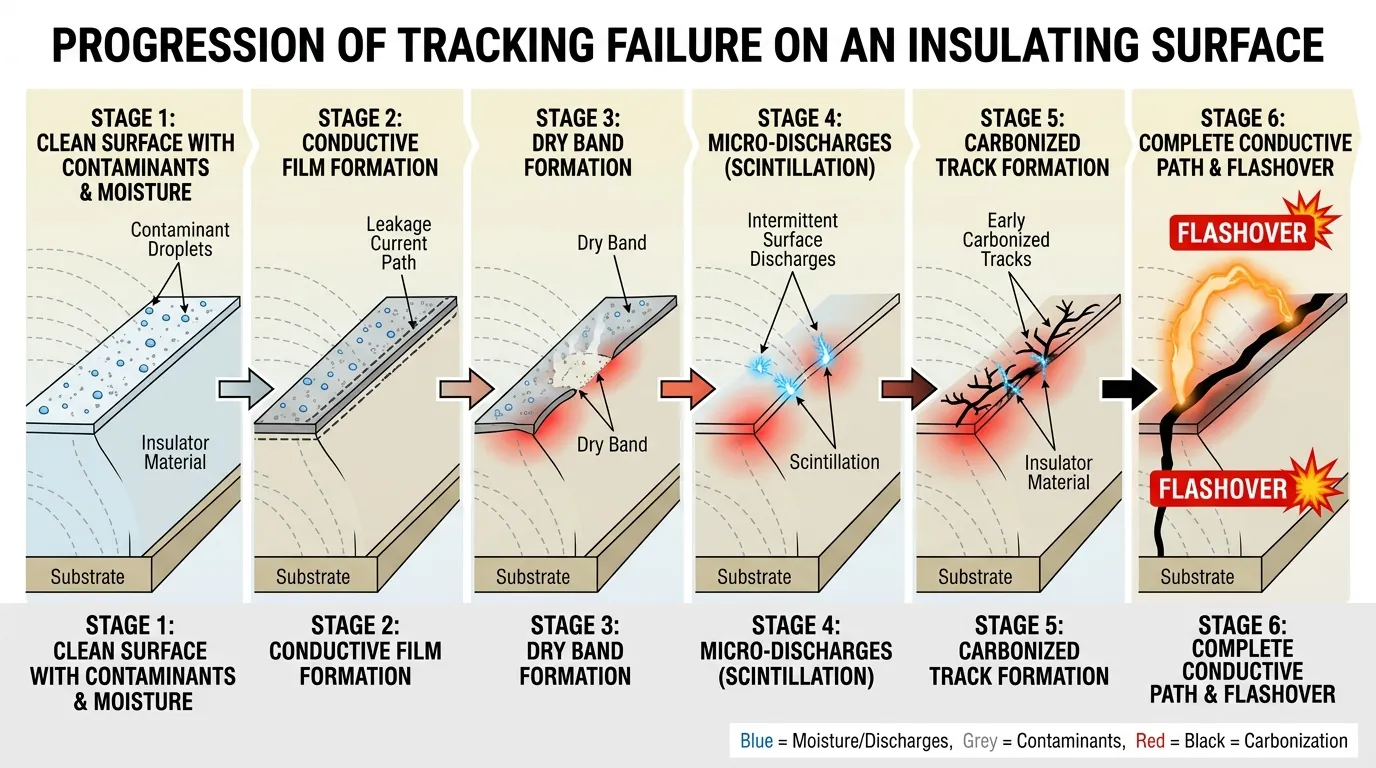

O Mecanismo de Falha de Trilhamento

Quando a distância de escoamento superficial é insuficiente, a superfície isolante entre as partes condutoras torna-se vulnerável a trilhamento—a formação progressiva de um caminho condutivo permanente ao longo da superfície do material. O processo normalmente segue uma sequência previsível:

1. Contaminantes (umidade, poeira, resíduos industriais) se depositam na superfície isolante.
2. Um filme condutivo fino se forma, permitindo que pequenas correntes de fuga fluam.
3. O aquecimento localizado das correntes de fuga faz com que a umidade evapore de forma desigual, criando faixas secas.
4. A tensão através dessas faixas secas causa pequenas descargas superficiais (cintilações).
5. Descargas repetidas carbonizam o material isolante, formando trilhas condutivas permanentes.
6. As trilhas crescem até que ocorra a falha do isolamento—potencialmente causando arco elétrico, incêndio ou choque elétrico.

Este mecanismo de degradação é o motivo pelo qual a distância de escoamento superficial não pode ser tratada como uma consideração secundária. Não se trata apenas de manter a resistência à tensão no momento da instalação. Trata-se de manter a integridade do isolamento ao longo de anos de exposição a condições operacionais reais.

Produtos e Aplicações Onde a Distância de Escoamento Superficial é Crítica

Os requisitos de distância de escoamento superficial afetam virtualmente todos os produtos que contêm peças condutoras e materiais isolantes. No entanto, as consequências de um escoamento superficial inadequado são mais graves em aplicações onde a exposição à contaminação é alta ou onde as consequências da falha são sérias:

• Painéis de distribuição e quadros de baixa tensão onde o espaçamento dos terminais, os suportes das barras e as caixas dos dispositivos devem manter o isolamento sob condições de poluição industrial
• Fontes de alimentação, conversores e transformadores onde o isolamento primário-secundário depende tanto de folgas de ar quanto de caminhos de superfície através de barreiras isolantes
• Blocos de terminais e conjuntos de conexão onde vários condutores em diferentes potenciais são montados em estreita proximidade
• Painéis de controle e invólucros de automação industrial que podem ser expostos à umidade, poeira ou condensação
• Equipamentos expostos ao ar livre e à poluição incluindo ambientes costeiros, de mineração ou industriais pesados
• Componentes isolantes moldados como isoladores de barramentos, partições isolantes e caixas de conectores

Para construtores de painéis e projetistas de equipamentos, a distância de escoamento superficial não é uma anotação de desenho abstrata. Ela determina diretamente se o produto final montado pode manter a integridade do isolamento nas condições que realmente enfrentará em serviço. Problemas com escoamento superficial insuficiente são frequentemente descobertos apenas durante os testes ou, pior, após falhas em campo—conforme discutido no artigo da VIOX sobre erros de painel elétrico antes da energização.

Principais fatores que determinam os requisitos de distância de fuga

O projeto de isolamento baseado em normas não usa uma única regra de espaçamento fixo. A distância de fuga mínima necessária é determinada pela interação de vários parâmetros, cada um dos quais reflete um aspecto diferente do estresse elétrico e ambiental que o isolamento deve suportar.

1. Tensão de Trabalho

A tensão através do caminho de isolamento é o determinante mais fundamental da distância de fuga. Uma tensão de trabalho mais alta impulsiona uma maior corrente de fuga superficial e acelera o rastreamento em condições contaminadas, exigindo distâncias de superfície proporcionalmente maiores.

A tensão relevante é a tensão de trabalho— a tensão mais alta que pode ocorrer através do isolamento em condições normais de operação, excluindo transientes. Para a determinação da distância de fuga, este é tipicamente o valor RMS ou DC da tensão sustentada, não o valor de pico transiente (que é mais relevante para a folga).

Como referência geral, a Tabela 28 da IEC 62368-1 exige distâncias de fuga mínimas que variam de aproximadamente 0,6 mm a 50 V RMS a mais de 10 mm a 600 V RMS para isolamento reforçado em condições de grau de poluição 2, dependendo do grupo de material. Esses valores aumentam ainda mais sob o grau de poluição 3.

2. Tipo de Isolamento

O propósito do isolamento determina o quão conservador o espaçamento deve ser. As normas IEC definem várias categorias, e cada uma acarreta diferentes requisitos de fuga:

• Isolamento básico fornece o nível primário de proteção contra choque elétrico em condições normais. É o isolamento mínimo que deve estar presente.
• Isolamento suplementar é uma camada independente adicionada como um backup caso o isolamento básico falhe. Ele permite a proteção contínua mesmo após uma única falha de isolamento.
• Duplo isolamento combina isolamento básico e suplementar em um sistema com duas barreiras independentes. Produtos que dependem de isolamento duplo normalmente não exigem uma conexão de aterramento de proteção.
• Isolamento reforçado é um sistema de isolamento único projetado para fornecer proteção equivalente ao isolamento duplo. Como depende de uma barreira em vez de duas camadas independentes, suas margens de projeto são mais conservadoras — tipicamente exigindo distâncias de fuga aproximadamente o dobro das do isolamento básico.
• Isolamento funcional é necessário para que o equipamento opere corretamente, mas não depende apenas dele para proteção contra choque elétrico.

Esta classificação é muito importante na prática. Um caminho de isolamento reforçado entre os circuitos primário e secundário em uma fonte de alimentação pode exigir o dobro da distância de fuga do isolamento básico no mesmo nível de tensão. A identificação incorreta do tipo de isolamento é uma das fontes mais comuns de projetos não conformes.

3. Grupo de Material e Índice de Rastreamento Comparativo (CTI)

O próprio material isolante desempenha um papel direto na determinação de quanta distância de fuga é necessária. Nem todos os plásticos, cerâmicas ou materiais compósitos resistem ao rastreamento de superfície igualmente bem.

O Índice de Rastreamento Comparativo (CTI) é uma medição padronizada (de acordo com a IEC 60112) que quantifica a resistência de um material ao rastreamento. Ele representa a tensão máxima, em volts, na qual o material pode suportar 50 gotas de solução de cloreto de amônio sem formar uma trilha condutora. Um CTI mais alto indica melhor resistência ao rastreamento.

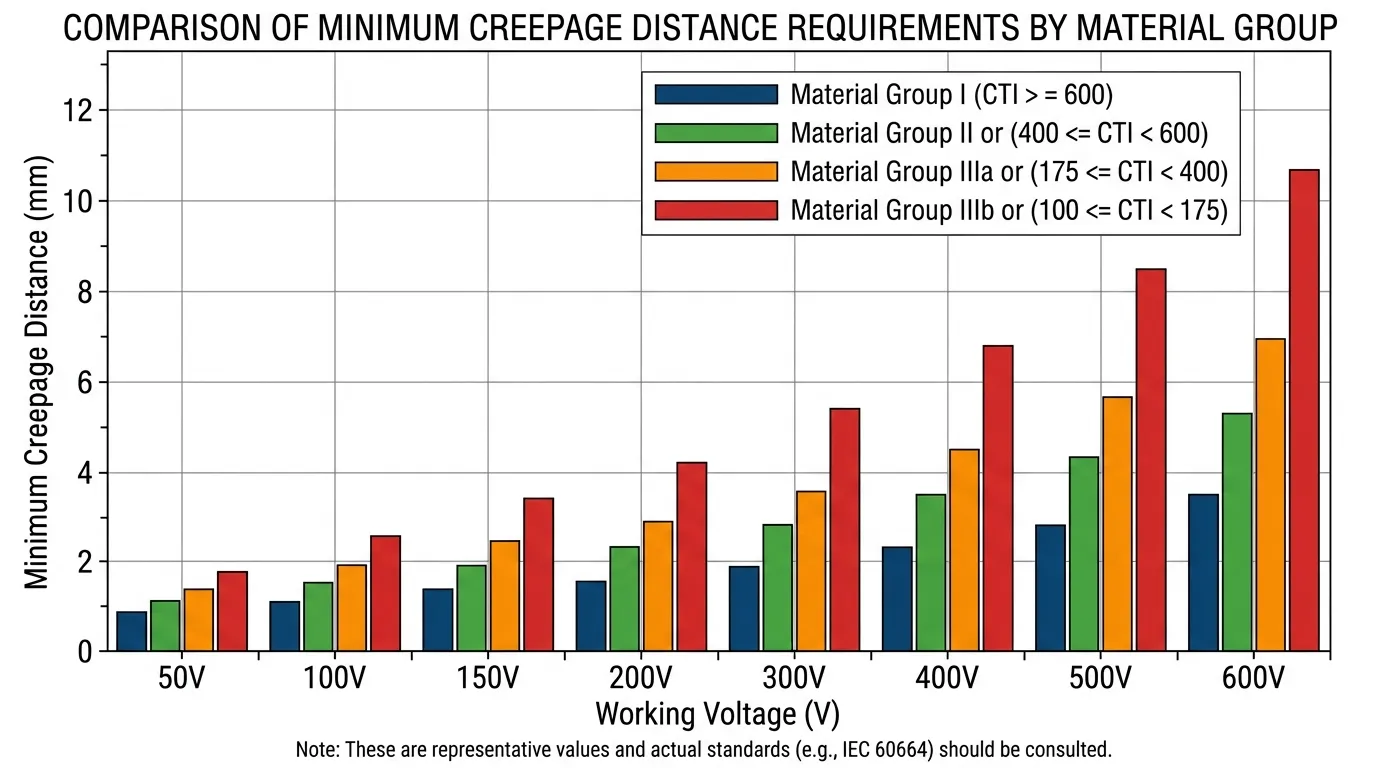

Com base nos valores de CTI, os materiais isolantes são classificados em grupos que afetam diretamente as tabelas de distância de fuga nas normas de produto:

Grupo de Material	Faixa de CTI (Volts)	Resistência de rastreio	Impacto na Fuga
Grupo I	600 ≤ CTI	Excelente	Fuga mais curta para uma determinada tensão
Grupo II	400 ≤ CTI < 600	Bom	Requisitos de fuga moderados
Grupo IIIa	175 ≤ CTI < 400	Justo	Fuga mais longa necessária
Grupo IIIb	100 ≤ CTI < 175	Pobres	Fuga mais longa necessária

A diferença prática é substancial. Na mesma tensão de trabalho, grau de poluição e tipo de isolamento, um material do Grupo IIIb pode exigir significativamente mais distância de fuga do que um material do Grupo I. Quando o grupo de material é desconhecido — o que é surpreendentemente comum na prática — o projeto deve assumir a suposição mais conservadora (Grupo IIIb), o que pode aumentar substancialmente as dimensões necessárias.

Selecionar um material de CTI mais alto é uma das maneiras mais eficazes de reduzir os requisitos de distância de fuga sem comprometer a segurança, particularmente em projetos com restrição de espaço, como fontes de alimentação compactas ou conjuntos de terminais de alta densidade.

4. Grau de Poluição

O grau de poluição é um dos fatores mais influentes na determinação da distância de fuga, mas também é um dos mais frequentemente subestimados. Ele classifica o microambiente ao redor do isolamento — não a limpeza geral da instalação, mas as condições reais na superfície isolante.

Grau de poluição	Descrição do Ambiente	Typical Application
PD1	Nenhuma poluição ocorre, ou apenas poluição não condutora seca que não tem efeito	Invólucros selados, conjuntos hermeticamente protegidos
PD2	Apenas poluição não condutora ocorre, mas a condutividade temporária ocasional causada pela condensação é esperada	A maioria dos equipamentos elétricos internos, painéis de controle em ambientes industriais limpos
PD3	Poluição condutora ocorre, ou poluição não condutora seca que se torna condutora devido à condensação esperada	Equipamentos industriais em fábricas, instalações adjacentes ao ar livre, ambientes úmidos
PD4	Condutividade contínua causada por poeira condutora, chuva ou condições úmidas	Equipamentos externos totalmente expostos ao clima

A maioria dos equipamentos comerciais e industriais leves internos é projetada para grau de poluição 2, que é a suposição padrão em muitas normas de produto. No entanto, equipamentos instalados em ambientes industriais pesados, fábricas de processamento de alimentos, edifícios agrícolas ou locais com contaminação significativa no ar podem exigir projeto para grau de poluição 3, que exige distâncias de fuga substancialmente maiores.

A diferença entre PD2 e PD3 pode aumentar a distância de fuga necessária em 50% ou mais no mesmo nível de tensão. Assumir incorretamente PD2 para uma instalação que realmente experimenta condições de PD3 é uma causa comum de falha prematura do isolamento.

5. Categoria de Sobretensão

A categoria de sobretensão (OVC) descreve o estresse de tensão transiente que o equipamento pode experimentar com base em sua posição dentro da instalação elétrica. Equipamentos mais próximos da entrada de alimentação enfrentam maior exposição transiente do que equipamentos a jusante da proteção contra surtos ou atrás de transformadores.

Categoria	Posição na Instalação	Exposição Transiente
OVC I	Circuitos protegidos com tensão transiente limitada	Mais baixo
OVC II	Aparelhos conectados à fiação fixa	Baixo a moderado
OVC III	Equipamentos de instalação fixa, quadros de distribuição	Moderado a alto
OVC IV	Origem da instalação, conexão da concessionária	Mais alto

A categoria de sobretensão afeta principalmente folga requisitos (já que os transientes são eventos de curta duração e alta tensão que estressam os entreferros), mas também influencia a estratégia geral de coordenação do isolamento. Em normas de produtos como IEC 62368-1 e IEC 60664-1, a categoria de sobretensão é usada em conjunto com a tensão de alimentação para determinar a tensão suportável de impulso necessária, que por sua vez define a folga mínima.

6. Altitude

Os valores padrão de fuga e folga nas normas IEC são baseados em uma altitude de referência de 2.000 metros acima do nível do mar (em IEC 62368-1 e normas relacionadas). Em altitudes mais elevadas, a densidade do ar reduzida diminui a rigidez dielétrica dos entreferros.

Isso afeta diretamente folga requisitos — os valores de folga devem ser multiplicados por um fator de correção em altitudes acima da referência. Por exemplo, a 3.000 metros, o fator de correção de acordo com a IEC 60664-1 Anexo A é de aproximadamente 1,14, o que significa que as folgas devem aumentar em cerca de 14%.

Embora a correção de altitude se aplique principalmente à folga (isolamento do ar), ela afeta indiretamente a avaliação da fuga, porque a coordenação geral do isolamento deve permanecer consistente. Em um projeto onde a folga e a fuga estão próximas do mesmo valor, uma correção de altitude na folga também pode exigir a revisão do caminho de fuga para garantir que a distância da superfície não seja o elo mais fraco.

7. Umidade, Poeira e Condensação

Além da classificação formal do grau de poluição, as condições ambientais do mundo real podem criar cenários de contaminação da superfície que estressam o isolamento de maneiras que as tabelas padrão sozinhas não capturam totalmente.

Condições específicas que exigem atenção cuidadosa à distância de fuga incluem:

• Ambientes costeiros onde depósitos de sal transportados pelo ar criam filmes condutores em superfícies isolantes
• Instalações industriais com névoa de óleo, poeira metálica, poeira de carbono ou vapores químicos
• Agricultura e processamento de alimentos ambientes com alta umidade e contaminação orgânica
• Instalações sujeitas a ciclos regulares de condensação devido a diferenciais de temperatura entre o equipamento e o ar ambiente
• Locais com alta altitude combinada com alta umidade, onde as margens de folga e fuga são estressadas simultaneamente

Nesses ambientes, o projeto conservador da distância de fuga, combinado com a seleção de material apropriada e o tratamento de superfície (como revestimento conformal em PCBs), fornece o desempenho de isolamento de longo prazo mais confiável.

Como Medir a Distância de Fuga

A medição correta da distância de fuga é essencial tanto para a verificação do projeto quanto para o controle de qualidade da produção. O princípio fundamental é simples: medir o caminho mais curto ao longo da superfície isolante entre duas partes condutoras. No entanto, a aplicação prática requer cuidado e atenção aos detalhes.

Passo 1: Identifique os Pontos de Referência Condutores

Comece identificando claramente as duas partes condutoras entre as quais a distância de fuga deve ser mantida. Pares de medição comuns incluem:

• Terminais adjacentes em diferentes potenciais
• Partes energizadas para metal aterrado acessível (invólucro, dissipador de calor, hardware de montagem)
• Circuito primário para circuito secundário através de uma barreira de isolamento
• Condutor de linha para neutro, ou condutor de linha para terra de proteção
• Barramento para barramento, ou barramento para estrutura de suporte aterrada

Cada par representa um limite de isolamento diferente com tensão, tipo de isolamento e, portanto, requisitos de fuga potencialmente diferentes.

Passo 2: Trace o Caminho da Superfície Isolante

A distância de fuga segue a superfície física do material isolante. Isso significa seguir cada contorno, ranhura, nervura, fenda e característica moldada do corpo de isolamento entre os dois pontos de referência condutores.

Não meça em linha reta através do ar — isso seria folga. Para fuga, o caminho de medição deve permanecer na superfície do material isolante em todos os momentos, incluindo ao redor de barreiras, ao longo de canais moldados e sobre quaisquer características da superfície.

Passo 3: Leve em Conta Ranhuras, Nervuras e Barreiras

Os componentes isolantes são frequentemente projetados com nervuras, fendas ou barreiras especificamente para aumentar o comprimento do caminho de fuga. Ao medir, esses recursos contribuem para a distância de fuga total apenas se atenderem a certos critérios dimensionais definidos na norma aplicável.

Por exemplo, sob IEC 62368-1 e IEC 60664-1, uma ranhura ou nervura deve ter uma largura mínima (normalmente 1 mm ou mais, dependendo do grau de poluição) para contar para o caminho de fuga. Ranhuras mais estreitas do que este mínimo são “ponteadas” na medição — o que significa que o caminho é feito através do topo da ranhura como se não estivesse lá, porque a contaminação pode facilmente abranger lacunas estreitas.

Esta distinção é crítica. Um projetista de isolamento que confia em nervuras decorativas estreitas para atender aos requisitos de fuga pode descobrir que as nervuras não contam sob as regras de medição da norma aplicável.

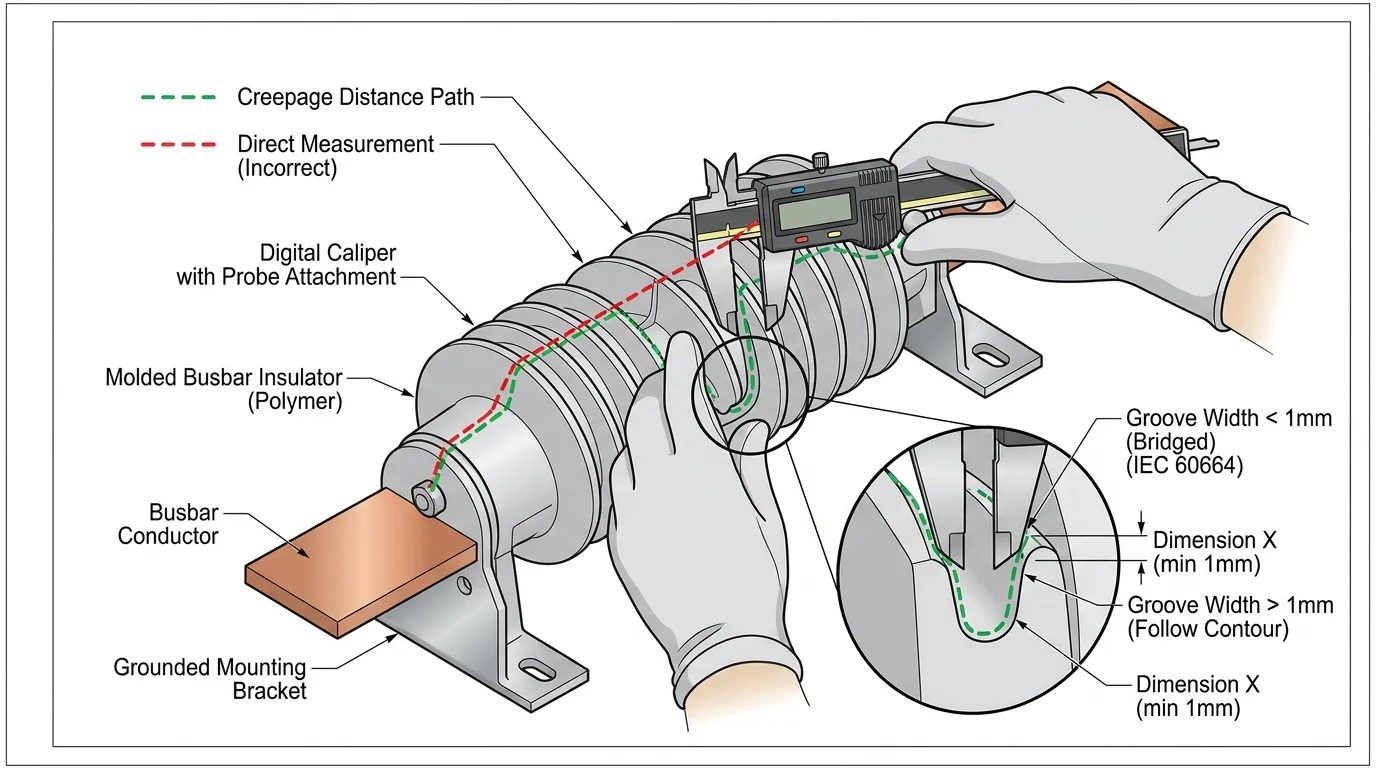

Passo 4: Selecione o Método de Medição Apropriado

Dependendo da geometria e do estágio do processo de projeto/produção, diferentes abordagens de medição podem ser apropriadas:

• Paquímetros e calibradores de folga para perfis simples e acessíveis em amostras físicas
• Fita métrica flexível ou fio para superfícies curvas onde o contorno deve ser seguido precisamente
• Ferramentas de medição de contorno CAD para verificação na fase de projeto usando modelos 3D ou seções transversais 2D
• Sistemas de medição óptica para verificação de precisão no controle de qualidade da produção
• Modelos ou acessórios de inspeção para verificações repetidas durante as execuções de produção

Para geometrias complexas — como caixas de conectores moldados ou isoladores de suporte de barramento — é frequentemente útil identificar primeiro o caminho de fuga crítico no modelo 3D e, em seguida, verificar a dimensão física em protótipos ou amostras de produção.

Passo 5: Encontre o Caminho de Superfície Mais Curto

A medição necessária é a mínimo caminho superficial entre as partes condutoras. Numa geometria 3D complexa, pode haver múltiplos caminhos possíveis ao longo de diferentes superfícies, à volta de diferentes características ou através de diferentes secções do corpo isolante. A distância de fuga correta é a mais curta de todos estes caminhos.

É aqui que os erros de medição ocorrem mais frequentemente. Os engenheiros podem medir um caminho conveniente ou óbvio e perder um caminho mais curto à volta de outra aresta ou através de uma folga que não consideraram inicialmente.

Passo 6: Verificar em Relação às Tolerâncias de Fabrico

Para peças isolantes moldadas ou montadas, a dimensão nominal do projeto pode diferir da dimensão real da produção. As tolerâncias de fabrico, o flash da linha de separação, as marcas de depressão, a deformação e a variação da montagem podem reduzir a distância de fuga efetiva.

A medição deve ser efetuada em várias amostras para ter em conta esta variação. O valor medido no pior caso (mínimo) é o que deve cumprir o requisito de distância de fuga, não a média.

Passo 7: Comparar com o Requisito da Norma Aplicável

A distância de fuga medida só é significativa quando avaliada em relação ao requisito específico para esse limite de isolamento. O mínimo exigido depende da combinação de:

• Tensão de trabalho através do isolamento
• Tipo de isolamento (básico, suplementar, reforçado, funcional)
• Grupo de material da superfície isolante
• Grau de poluição do ambiente de funcionamento
• Norma de produto aplicável e as suas tabelas específicas

Uma distância de fuga de 6 mm pode ser mais do que adequada para uma aplicação e perigosamente insuficiente para outra, dependendo destes parâmetros.

Exemplo Prático: Avaliação da Distância de Fuga por um Fabricante de Painéis

Considere um painel de distribuição de baixa tensão com uma tensão nominal de 400 V CA, instalado num ambiente industrial leve classificado como grau de poluição 2. O painel contém blocos de terminais isolantes moldados, isoladores de suporte de barramento e placas de montagem de dispositivos.

Durante a revisão do projeto, o engenheiro mede a folga entre os barramentos adjacentes em diferentes fases e encontra 12 mm de folga de ar, excedendo confortavelmente o requisito de folga. No entanto, o caminho de fuga ao longo da superfície do isolador de suporte do barramento entre as mesmas duas fases mede apenas 8 mm.

Se o material isolante for um termoplástico do Grupo IIIa (CTI entre 175 e 400), a distância de fuga mínima para isolamento reforçado de 400 V sob PD2 de acordo com a IEC 62368-1 pode ser de aproximadamente 8,0 mm ou mais, dependendo da tabela de normas específica. O projeto é marginal.

Considere agora que este mesmo painel pode ser instalado num ambiente que realmente experimenta condições de grau de poluição 3 - talvez perto de uma doca de carga onde a humidade e o pó entram na caixa. Em condições de PD3, a distância de fuga necessária aumenta substancialmente e o caminho de superfície de 8 mm já não é adequado.

Este exemplo ilustra dois princípios importantes:

1. A conformidade da folga por si só não garante a conformidade da distância de fuga. A folga de ar pode ser generosa, enquanto o caminho de superfície é insuficiente.
2. O grau de poluição assumido deve corresponder ao ambiente de instalação real. Um painel projetado para PD2 que acaba em condições de PD3 enfrenta um risco real de isolamento.

Para os fabricantes de painéis, esta mesma lógica de avaliação aplica-se ao espaçamento dos terminais, suportes de componentes moldados, caixas de dispositivos de controlo e conjuntos isolados montados na caixa. Ao selecionar isoladores de barramentos para painéis de distribuição, verificar tanto a classificação CTI do material como as dimensões reais do caminho de superfície em relação ao grau de poluição da instalação é essencial. O guia da VIOX sobre os 5 principais erros a evitar ao instalar barramentos MCB abrange questões de espaçamento relacionadas que surgem especificamente durante a integração do painel.

Erros Comuns de Projeto e Inspeção

Tratar a Folga e a Distância de Fuga como Intercambiáveis

Este continua a ser o erro mais frequente. A folga é através do ar; a distância de fuga é ao longo da superfície. Protegem contra diferentes modos de falha, são regidas por diferentes tabelas nas normas e são afetadas por diferentes parâmetros. Uma revisão de projeto que verifique apenas um perderá o risco real de isolamento do outro.

Subestimar o Grau de Poluição

Os projetistas muitas vezes optam por defeito pelo grau de poluição 2 porque é a suposição mais comum nas normas de produto. Mas o microambiente real em torno do isolamento pode ser pior do que PD2. Painéis industriais perto de água, vapor, operações de maquinagem ou áreas de carga abertas podem realisticamente enfrentar condições de PD3. Escolher o grau de poluição errado pode invalidar todo o cálculo da distância de fuga.

Assumir que Todos os Plásticos Isolantes São Equivalentes

Uma caixa de poliamida (PA66), uma barreira de policarbonato (PC) e uma placa isolante de PBT podem parecer semelhantes num desenho, mas os seus valores de CTI podem diferir em centenas de volts. Usar um material do Grupo IIIb num local onde o projeto foi calculado para o Grupo I pode deixar a distância de fuga seriamente inadequada. Verifique sempre o grupo de material antes de finalizar o projeto.

Confiar em Nervuras ou Características Estreitas Que Não Contam

Como discutido na secção de medição, ranhuras, nervuras e fendas devem cumprir critérios dimensionais mínimos para contar para o caminho de fuga. Uma nervura moldada que tenha apenas 0,5 mm de largura pode parecer adicionar 3 mm de caminho de superfície, mas sob as regras de medição da IEC 60664-1, pode ser totalmente ponteada e não contribuir em nada para a distância de fuga.

Esquecer as Correções de Altitude para a Folga

Embora a altitude afete principalmente a folga em vez da distância de fuga, negligenciar a correção de altitude pode criar um problema em cascata. Se a folga corrigida pela altitude exceder a distância de fuga projetada, então o caminho de fuga - não a folga de ar - torna-se o ponto fraco no sistema de isolamento.

Medir o Caminho Errado

A distância de fuga correta é o caminho de superfície mais curto, não o caminho mais óbvio ou mais conveniente para medir. Em geometrias 3D complexas, o caminho mais curto pode seguir uma rota inesperada à volta de um canto, através de uma folga ou ao longo de uma superfície que não é imediatamente visível. Considere sempre vários caminhos possíveis e identifique o mínimo.

Perder Problemas de Espaçamento Durante a Montagem do Painel

Um componente pode estar totalmente em conformidade com os requisitos de distância de fuga quando avaliado na sua própria folha de dados. Mas quando esse componente é instalado num painel - ao lado de outros dispositivos, cablagem, estruturas metálicas ou hardware de montagem - os caminhos de fuga efetivos podem ser reduzidos pela proximidade de outras partes condutoras que não estavam presentes durante a avaliação ao nível do componente. Esta é uma questão de integração ao nível do sistema que requer atenção durante a revisão do projeto do painel e a inspeção final.

Normas Relevantes para a Distância de Fuga

O requisito específico de distância de fuga depende da família de produtos e da norma de segurança aplicável. Nenhuma regra de espaçamento universal única se aplica a todos os equipamentos. As principais normas que abordam a distância de fuga e a folga incluem:

• IEC 60664-1 - Coordenação do isolamento para equipamentos dentro de sistemas de alimentação de baixa tensão. Esta é a norma fundamental para a metodologia de distância de fuga e folga. Define os grupos de materiais, os graus de poluição e as regras de medição que a maioria das normas de produto referencia.
• IEC 62368-1 - Equipamento de áudio/vídeo, tecnologia de informação e comunicação - Requisitos de segurança. Amplamente utilizada para fontes de alimentação, equipamentos de TI, equipamentos de telecomunicações e eletrónica de consumo. Contém tabelas detalhadas para distância de fuga e folga com base na tensão de trabalho, grau de poluição e grupo de material.
• IEC 60947-1 - Aparelhagem de baixa tensão - Regras gerais. A referência principal para aparelhagem industrial, contactores, disjuntores e equipamentos relacionados.
• IEC 61010-1 - Requisitos de segurança para equipamentos elétricos para medição, controlo e utilização em laboratório. Aplica-se a instrumentos de teste e medição, equipamentos de laboratório e dispositivos de controlo industrial.
• Série IEC 60815 - Seleção e dimensionamento de isoladores de alta tensão destinados a serem utilizados em condições de poluição. Embora se concentre em isoladores de alta tensão para exteriores, a classificação de poluição e os conceitos específicos de distância de fuga desta norma informam o pensamento sobre os efeitos da poluição em todos os níveis de tensão.
• IEC 60112 - Método para a determinação dos índices de resistência à corrente superficial comparativa e de prova de materiais isolantes sólidos. Define o método de teste CTI utilizado para classificar os materiais em grupos.

O processo de projeto deve sempre começar por identificar a norma de produto correta para a categoria de equipamento. Os requisitos de distância de fuga de uma norma não podem ser aplicados cegamente a um produto regido por uma norma diferente, porque as suposições subjacentes sobre a classificação de tensão, as condições de poluição e as margens de segurança podem diferir.

Como Estender a Distância de Fuga em Projetos com Restrições de Espaço

Quando o espaço físico é limitado, mas os requisitos de distância de fuga devem ser cumpridos, os engenheiros têm várias técnicas comprovadas disponíveis:

Adicionar nervuras ou barreiras moldadas à superfície isolante. Uma nervura devidamente dimensionada (cumprindo os requisitos de largura mínima da norma aplicável) força o caminho de fuga superficial a viajar para cima de um lado e para baixo do outro, adicionando efetivamente o dobro da altura da nervura à distância de fuga sem aumentar a área total. Alta qualidade isoladores de barramentos frequentemente incorporam designs de nervuras otimizados especificamente para maximizar a distância de fuga em layouts de painel compactos.

Selecione um material com CTI mais alto. Mudar de um material do Grupo IIIa para um material do Grupo I pode reduzir significativamente a distância de fuga mínima necessária na mesma tensão e grau de poluição.

Aplique revestimento conformal ou encapsulamento às superfícies isolantes. Embora o revestimento não altere a distância de fuga medida no material de base, ele pode efetivamente alterar o grau de poluição na superfície isolante (de PD2 ou PD3 para PD1 em alguns casos), o que pode reduzir substancialmente a distância de fuga necessária.

Redesenhe a geometria isolante para rotear o caminho de fuga de forma mais eficiente. Às vezes, uma pequena mudança na forma de uma caixa moldada — adicionar um canal, realocar um ressalto de montagem ou ajustar o posicionamento da linha de partição — pode adicionar vários milímetros de caminho de superfície sem afetar as dimensões gerais.

Use construção selada ou fechada para reduzir a classificação do grau de poluição. Se o isolamento puder ser protegido da contaminação externa — por meio de invólucros com juntas, encapsulamento ou revestimento conformal — o grau de poluição aplicável pode ser reduzido, permitindo distâncias de fuga mais curtas.

Conclusão

A distância de fuga é o caminho mais curto entre duas partes condutoras, medido ao longo da superfície do isolamento sólido. É fundamentalmente diferente da distância de isolamento, e ambos devem ser avaliados independentemente para alcançar um design elétrico seguro e em conformidade com as normas.

A distância de fuga necessária não é um único número fixo. É determinada pela interação da tensão de trabalho, tipo de isolamento, grupo de material (CTI), grau de poluição, categoria de sobretensão e o ambiente operacional real. Errar qualquer uma dessas entradas pode resultar em um design que passa em uma revisão teórica, mas falha em serviço.

Para engenheiros e montadores de painéis, o design correto da distância de fuga requer a compreensão das regras de medição, a seleção de materiais apropriados, a avaliação honesta do ambiente de instalação e a verificação do produto final em relação à norma aplicável. Não é apenas um detalhe geométrico em um desenho. É um elemento central da confiabilidade do isolamento e da segurança elétrica.

FAQ

O que é distância de fuga?

A distância de fuga é a menor distância entre duas partes condutoras medida ao longo da superfície de um material isolante. Representa o caminho que a corrente de fuga superficial seguiria em condições de contaminação, e é um parâmetro fundamental no projeto de isolamento elétrico e avaliação de segurança.

Qual é a diferença entre distância de fuga e distância de isolamento?

Distância de isolamento é a distância mais curta através ar entre duas partes condutoras — protege contra o flashover de tensão. Distância de fuga é a distância mais curta ao longo da superfície isolante entre essas mesmas partes — protege contra trilhamento superficial e corrente de fuga. Ambos devem ser avaliados independentemente porque abordam diferentes mecanismos de falha.

Por que a distância de fuga é importante?

A distância de fuga previne fugas superficiais e falhas de rastreamento, especialmente em ambientes com humidade, poeira, condensação ou contaminação condutiva. Quando a superfície isolante entre partes condutoras fica contaminada, pode suportar correntes de fuga que carbonizam progressivamente o material, eventualmente criando um caminho condutor permanente e causando falha de isolamento.

Como se mede a distância de fuga?

Meça o caminho mais curto ao longo da superfície isolante entre duas partes condutoras, seguindo cada contorno, ranhura, nervura e barreira do corpo isolante. Não meça através do ar (isso seria folga). Considere as regras dimensionais na norma aplicável em relação às larguras mínimas de ranhura e alturas de barreira que se qualificam como parte do caminho de fuga.

A distância de fuga é sempre maior que a distância de isolamento?

Na maioria dos projetos práticos, sim. O percurso superficial ao redor e ao longo de um corpo isolante é tipicamente mais longo do que o percurso em linha reta no ar entre os mesmos dois pontos. As normas geralmente exigem que a distância de fuga seja pelo menos igual à distância de isolamento, e em ambientes contaminados, o requisito de fuga é frequentemente substancialmente maior.

Que fatores determinam a distância mínima de fuga?

Os fatores primários são a tensão de trabalho, o tipo de isolamento (básico, suplementar, reforçado ou funcional), o grupo de materiais (com base no CTI), o grau de poluição do ambiente operacional e a norma de produto aplicável. Os fatores secundários incluem a categoria de sobretensão, a altitude e as condições ambientais específicas, como humidade ou exposição a produtos químicos.

O que é o CTI e por que é importante para a distância de fuga?

CTI significa Índice de Trilha Comparativo, medido de acordo com a IEC 60112. Quantifica a resistência de um material isolante ao trilhamento superficial em volts. Valores de CTI mais altos indicam melhor resistência ao trilhamento. Os materiais são classificados em grupos (I, II, IIIa, IIIb) com base no CTI, e esses grupos afetam diretamente a distância de fuga mínima exigida pelas normas de segurança do produto. Um material do Grupo I (CTI ≥ 600 V) pode exigir significativamente menos distância de fuga do que um material do Grupo IIIb (CTI 100–175 V) na mesma tensão e grau de poluição.

A altitude afeta a distância de fuga?

A altitude afeta principalmente folga porque a densidade do ar reduzida em altitudes mais elevadas diminui a rigidez dielétrica dos entreferros. Os valores padrão de distância de isolamento normalmente se aplicam até 2.000 m de altitude, com fatores de correção necessários acima disso. Embora as tabelas de distância de fuga não sejam diretamente dependentes da altitude, a coordenação geral do isolamento deve permanecer consistente, portanto, a altitude pode afetar indiretamente a avaliação da fuga.

Quais normas definem os requisitos de distância de fuga?

A norma aplicável depende da categoria do produto. A IEC 60664-1 fornece a metodologia fundamental para a coordenação do isolamento em sistemas de baixa tensão. A IEC 62368-1 é amplamente utilizada para equipamentos de TI, áudio/vídeo e conversão de energia. A IEC 60947-1 cobre aparelhagem de baixa tensão. A IEC 61010-1 aplica-se a equipamentos de medição, controle e laboratório. A IEC 60815 aborda o isolamento em ambientes externos poluídos. O projeto deve sempre começar com a norma correta para o tipo de produto específico.

Como posso reduzir os requisitos de distância de fuga num design compacto?

As abordagens mais eficazes incluem a seleção de um material isolante com um CTI mais alto (mudando para um grupo de material melhor), a adição de nervuras ou barreiras moldadas para estender o caminho da superfície, a aplicação de revestimento conformal para reduzir o grau de poluição efetivo na superfície isolante ou o uso de construção selada para se qualificar para uma classificação de grau de poluição mais baixa. Cada abordagem deve ser validada em relação aos requisitos específicos da norma aplicável.
