Signal surge protector တစ်ခုသည် အလုပ်နှစ်ခုကို တစ်ပြိုင်နက် လုပ်ဆောင်ရမည်ဖြစ်သည်- ယာယီဗို့အားကို ကန့်သတ်ခြင်းနှင့် ပုံမှန်အချက်ပြမှုအတွက် ထိရောက်စွာ ပွင့်လင်းမြင်သာမှုရှိနေခြင်းတို့ဖြစ်သည်။ စက်ပစ္စည်းတစ်ခုသည် အထင်ကြီးလောက်သော surge-current rating ရှိသော်လည်း ၎င်း၏ လည်ပတ်မှုဗို့အား၊ series resistance၊ capacitance၊ bandwidth၊ connector သို့မဟုတ် မြေချိတ်စနစ်တို့သည် RS-485 ဆက်သွယ်ရေးကို အနှောင့်အယှက်ဖြစ်စေခြင်း၊ 4–20 mA loop ၏ ဗို့အားအနားသတ်ကို စားသုံးခြင်း သို့မဟုတ် Ethernet/PoE လည်ပတ်မှုကို တားဆီးခြင်းတို့ ဖြစ်ပေါ်ပါက မှားယွင်းနေနိုင်ပါသည်။.
အင်တာဖေ့စ်မှ အပြင်ဘက်သို့ ဦးတည်၍ signal-line SPD ကို ရွေးချယ်ပါ— “24 V” သို့မဟုတ် “data protector” ဟူသော ယေဘုယျတံဆိပ်ကို ကြည့်၍ မရွေးချယ်ပါနှင့်။.
အမြန်ရွေးချယ်မှု ဇယား
| အင်တာဖေ့စ် | စုဆောင်းရမည့် ပထမဆုံးအချက်အလက်များ | ပုံမှန်လည်ပတ်မှု စစ်ဆေးချက်များ | တပ်ဆင်မှုဆိုင်ရာ စစ်ဆေးချက်များ |
|---|---|---|---|
| RS-485 / RS-422 / Modbus RTU | နှစ်ဝါယာ သို့မဟုတ် လေးဝါယာ၊ ရည်ညွှန်းလျှပ်ကူးပစ္စည်း၊ အများဆုံး common-mode နှင့် differential ဗို့အား၊ baud rate၊ ကေဘယ်ကြိုးအရှည် | Uc၊ pair balance၊ capacitance၊ bandwidth/data rate၊ series resistance | တာမီနယ် သတ်မှတ်ချက်၊ shield နည်းဗျူဟာ၊ ဒေသအလိုက် ချိတ်ဆက်ခြင်းနှင့် ထိတွေ့နိုင်သောဇုန် နယ်နိမိတ်တစ်ခုချင်းစီ |
| 4–20 mA / HART | နှစ်ဝါယာ၊ သုံးဝါယာ သို့မဟုတ် လေးဝါယာ လူးပ့်၊ ထောက်ပံ့ဗို့အား၊ အများဆုံး လျှပ်စီး၊ ထရန်စမီတာ/ဝန်အား ဗို့အား ဘတ်ဂျက် | Uc၊ လျှပ်ကူးပစ္စည်းတစ်ခုချင်းစီ၏ ခုခံမှု၊ ဗို့အားကျဆင်းမှု၊ ယိုစိမ့်မှု၊ တိကျမှုနှင့် HART လိုက်ဖက်ညီမှု | နယ်ပယ်/ကက်ဘိနက် တည်နေရာများ၊ အကာအရံနှင့် အီကွေပိုတန်ရှယ် ဘွန်းဒင်း (equipotential bonding) |
| Ethernet / PoE | အမျိုးအစား၊ 100M/1G/2.5G/10G လိုအပ်ချက်၊ ကွန်နက်တာ၊ PoE မုဒ်/အမျိုးအစားနှင့် အသုံးပြုသည့် အတွဲလိုက်များ | အသိအမှတ်ပြု ဒေတာစွမ်းဆောင်ရည်၊ ထည့်သွင်းမှု/ပြန်လာမှု ဆုံးရှုံးခြင်း (insertion/return loss)၊ PoE ဗို့အား/လျှပ်စီး/ပါဝါ လိုက်ဖက်ညီမှု | အကာအရံပါ/မပါ ဒီဇိုင်း၊ ချာစီ ဘွန်းဒင်း (chassis bond)၊ ပက်ချ်လုပ်ခြင်းနှင့် အဆောက်အအုံအတွင်း ဝင်ရောက်မှု |
| Coax / CCTV / RF | ကွန်နက်တာ၊ ထူးခြားသော အင်ပီဒင့် (characteristic impedance)၊ ကြိမ်နှုန်းအကွာအဝေး၊ DC ပေးသွင်းမှုနှင့် အများဆုံး RF/pulse ပါဝါ | ထည့်သွင်းမှု ဆုံးရှုံးခြင်း၊ ပြန်လာမှု ဆုံးရှုံးခြင်း/VSWR၊ ဘန်းဝစ်သ် (bandwidth)၊ Uc နှင့် DC-pass လိုအပ်ချက် | တိုက်ရိုက်ကိုယ်ထည်/ဘက်ခ်ဟက် (bulkhead) ချိတ်ဆက်မှုနှင့် ကေဘယ်ကြိုးဝင်ရောက်သည့်နေရာ |
| ဒစ်ဂျစ်တယ်/အန်နာလော့ ထိန်းချုပ်ရေး I/O | DI/DO/AI/AO အမျိုးအစား၊ လုပ်ငန်းသုံး ဗို့အား/လျှပ်စီး၊ ဘုံရည်ညွှန်းချက်၊ ကြိမ်နှုန်း သို့မဟုတ် ပိုစ့်နှုန်းထား | Uc၊ ယိုစိမ့်မှု၊ ခုခံမှု၊ လျှပ်စီးသိုလှောင်မှုနှင့် ချန်နယ်ချိန်ညှိမှု | ဝိုင်ယာကြိုးအရေအတွက်၊ ဘုံ/ရည်ညွှန်းလမ်းကြောင်းနှင့် ထိန်းချုပ်ရေးကက်ဘိနက် ချိတ်ဆက်မှု |
ပရိုတိုကောအမည်သည် အစပြုရာနေရာသာ ဖြစ်သည်။ တူညီသော ပရိုတိုကော၏ မတူညီသော အကောင်အထည်ဖော်မှုများသည် မတူညီသော ဗို့အားများ၊ အမြန်နှုန်းများ၊ ကေဘယ်အမျိုးအစားများနှင့် ပါဝါစီစဉ်မှုများကို အသုံးပြုနိုင်သည်။.
ပါဝါ SPD တစ်ခုသည် အချက်ပြ SPD တစ်ခုကို အဘယ်ကြောင့် အစားမထိုးနိုင်သနည်း
AC ပန်နယ် SPD တစ်ခုကို လျှပ်စစ်စနစ်၏ ဗို့အားနှင့် လျှပ်စီးလှိုင်းတာဝန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ အချက်ပြ SPD တစ်ခုကို ဗို့အားနိမ့် အင်တာဖေ့စ်တစ်ခုတွင် ထည့်သွင်းခြင်း သို့မဟုတ် ချိတ်ဆက်ခြင်းပြုလုပ်ရပြီး ၎င်း၏ ထုတ်လွှင့်မှုဆိုင်ရာ လက္ခဏာများကို ထိန်းသိမ်းထားရမည်ဖြစ်သည်။ ဆက်သွယ်ရေးလိုင်းတစ်ခုတွင် ပါဝါ SPD ကို အသုံးပြုခြင်းသည် စက်ပစ္စည်းကို လုံလောက်စွာ ကာကွယ်မှုမပေးနိုင်ခြင်းနှင့် အချက်ပြမှုကို ဝန်ပိုစေခြင်း သို့မဟုတ် ဝါယာရှော့ဖြစ်စေခြင်းတို့ ဖြစ်စေနိုင်သည်။.
Signal SPD များသည် gas-discharge tubes နှင့် semiconductor suppressors ကဲ့သို့သော ပေါင်းစပ်ထားသည့် switching နှင့် voltage-limiting အဆင့်များကို အသုံးပြုနိုင်သည်။ အစိတ်အပိုင်းဆိုင်ရာ နည်းပညာသည် လုပ်ဆောင်ချက်ကို ရှင်းပြရန် အထောက်အကူပြုသော်လည်း၊ အစိတ်အပိုင်းအမည်မဟုတ်ဘဲ အချောသတ်ထားသော စက်ပစ္စည်း၏ ကြေညာထားသည့် interface၊ voltage-limitation၊ surge နှင့် transmission အချက်အလက်များကသာ ရွေးချယ်မှုကို ဆုံးဖြတ်ပေးသင့်သည်။.

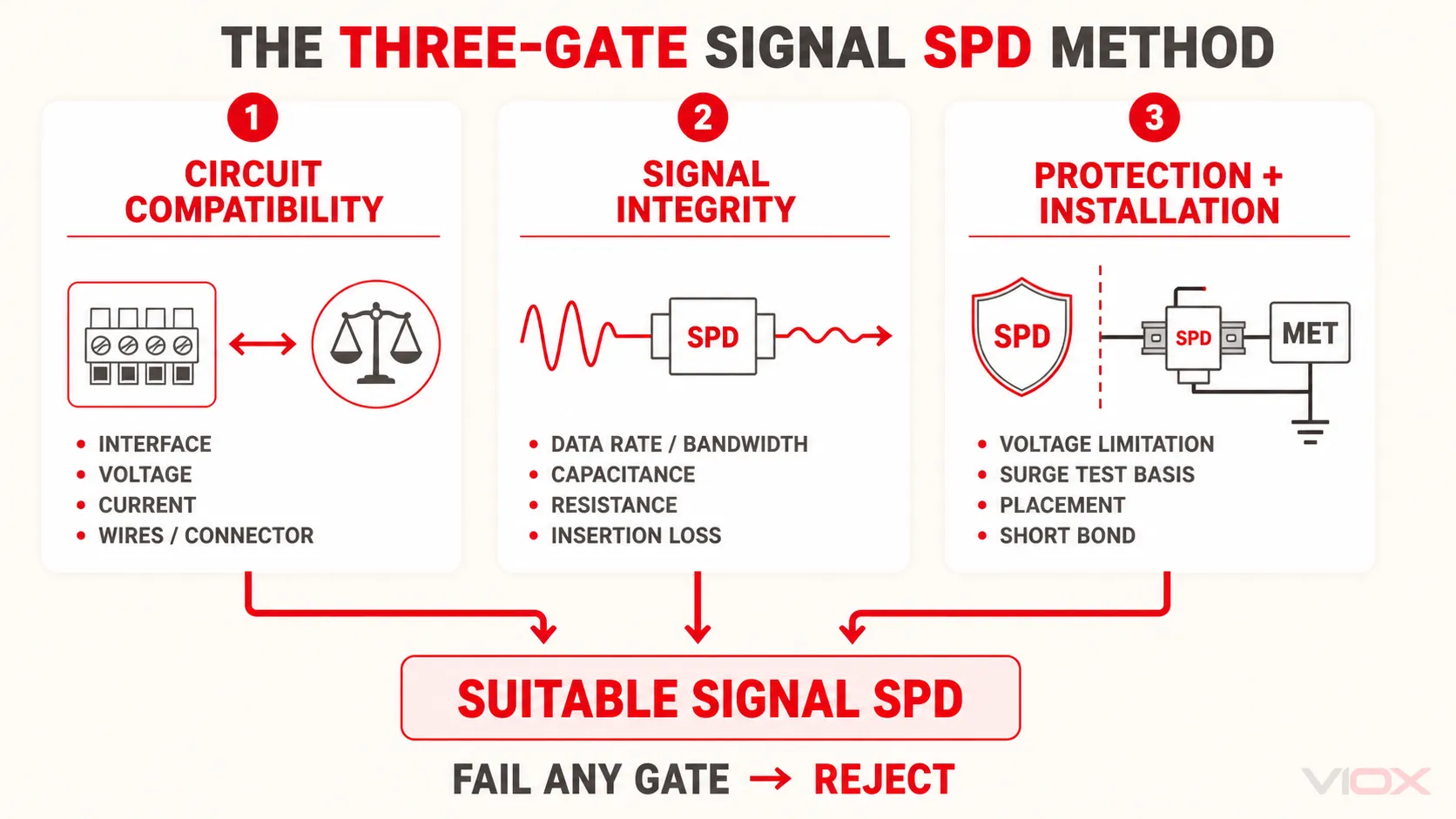

သုံးဆင့်ပါဝင်သော ရွေးချယ်မှုနည်းလမ်း
ရွေးချယ်ခံမည့်အရာတိုင်းသည် အောက်ပါအဆင့်သုံးဆင့်ကို ဖြတ်ကျော်ရမည် -
- ဆားကစ်နှင့် ကိုက်ညီမှုရှိခြင်း - interface၊ voltage၊ current၊ ဝါယာကြိုးများ/အတွဲများ နှင့် connector။.
- Signal အရည်အသွေးထိန်းသိမ်းမှု - bandwidth/data rate၊ capacitance၊ resistance၊ leakage၊ insertion loss နှင့် balance။.
- ကာကွယ်မှုနှင့် တပ်ဆင်မှု - ဗို့အားကန့်သတ်ချက်၊ လျှပ်စီးမြင့်တက်မှု စမ်းသပ်ခြင်းဆိုင်ရာ တာဝန်၊ ပုံစံများ၊ နေရာချထားမှုနှင့် ချိတ်ဆက်မှုလမ်းကြောင်း။.
မည်သည့်အဆင့် (gate) ကိုမဆို မကျော်ဖြတ်နိုင်သော ကိရိယာသည် သင့်လျော်သော ရွေးချယ်မှုမဟုတ်ပါ။.
အဆင့် ၁- တိကျသော အင်တာဖေ့စ်ကို သတ်မှတ်ပါ
စံနှုန်းနှင့် လက်တွေ့အကောင်အထည်ဖော်မှုကို မှတ်တမ်းတင်ပါ-
- အချက်ပြအမျိုးအစား သို့မဟုတ် ပရိုတိုကော
- လျှပ်ကူးပစ္စည်းနှင့် အတွဲလိုက်အရေအတွက်
- Balanced၊ unbalanced၊ floating သို့မဟုတ် referenced ဆားကစ်
- အကာအကွယ်ပါသော သို့မဟုတ် အကာအကွယ်မပါသော ကေဘယ်ကြိုး
- ကွန်နက်တာ သို့မဟုတ် တာမီနယ် ပုံစံ
- ပါဝါသည် တူညီသော လျှပ်ကူးပစ္စည်းများကို မျှဝေသုံးစွဲခြင်း ရှိ၊ မရှိ
- အချက်ပြပေးပို့သည့် ဦးတည်ရာနှင့် လိုအပ်သော galvanic isolation (လျှပ်စစ်ပိုင်းဆိုင်ရာ ခွဲခြားမှု)
RS-485 အတွက် “Modbus” တစ်ခုတည်းဖြင့် လျှပ်စစ်တပ်ဆင်မှုကို အဓိပ္ပာယ်မဖွင့်နိုင်ပါ။ two-wire သို့မဟုတ် four-wire လုပ်ဆောင်ချက်၊ reference conductor၊ baud rate၊ topology နှင့် termination တို့ကို အတည်ပြုပါ။ Ethernet အတွက် category နှင့် လက်ရှိ link speed ကို မှတ်တမ်းတင်ပါ။ PoE အတွက် သက်ဆိုင်ရာ ပါဝါပေးပို့မှု လိုအပ်ချက်များကိုလည်း မှတ်တမ်းတင်ပါ။.
ရွေးချယ်မှု ရလဒ်- ကာကွယ်ထားသော လျှပ်ကူးပစ္စည်းများ၊ pair assignment၊ reference/shield စီစဉ်မှုနှင့် ကွန်နက်တာ။.
Gate 2: ပုံမှန်နှင့် အမြင့်ဆုံး ဆားကစ်ဗို့အားကို ကိုက်ညီစေရန်
SPD ၏ အမြင့်ဆုံး ဆက်တိုက်လည်ပတ်နိုင်သော ဗို့အားသည် ပုံမှန်ဝန်ဆောင်မှုကာလအတွင်း ချိတ်ဆက်ထားသည့် မုဒ်တစ်လျှောက် ဖြစ်ပေါ်နိုင်သော အမြင့်ဆုံး တရားဝင်ဗို့အားထက် ပိုမိုမြင့်မားရပါမည်။ တစ်ချိန်တည်းမှာပင် လိုအပ်သည်ထက် ပိုမိုမြင့်မားသော လည်ပတ်ဗို့အားသည် အာရုံခံနိုင်စွမ်းရှိသော အီလက်ထရွန်နစ်ပစ္စည်းများအတွက် ဗို့အားကန့်သတ်နိုင်စွမ်းကို လျော့နည်းစေနိုင်သည်။.
သက်ဆိုင်ရာအချက်အလက်များကို သီးခြားစီ မှတ်တမ်းတင်ပါ -
- လိုင်းနှင့်လိုင်းကြား သို့မဟုတ် လျှပ်ကူးပစ္စည်းနှင့် လျှပ်ကူးပစ္စည်းကြား ဗို့အား
- လိုင်းနှင့်မြေချိတ်ကြား/ဘုံဗို့အား
- DC ထောက်ပံ့ဗို့အားနှင့် သည်းခံနိုင်မှုပမာဏ
- အချက်ပြလှိုင်းထိပ်များ (Signal peaks)၊ တုန်ခါမှု (ringing) နှင့် ဘုံမုဒ် (common-mode) အတိုင်းအတာ
- တူညီသောကေဘယ်ကြိုးပေါ်ရှိ PoE သို့မဟုတ် အဝေးထိန်းစနစ်သုံး ပါဝါဗို့အား
ထိန်းချုပ်ရေးကက်ဘိနက်တစ်ခုတွင် 24 VDC ထောက်ပံ့မှုသုံးထားရုံမျှဖြင့် 24 V အချက်ပြ SPD ကို ရွေးချယ်ခြင်း မပြုပါနှင့်။ အမှန်တကယ် အဝင်ဆားကစ်၊ ဘုံရည်ညွှန်းချက်နှင့် အမြင့်ဆုံး ပုံမှန်အတက်အကျပမာဏတို့ကသာ လိုအပ်ချက်ကို ဆုံးဖြတ်ပေးပါသည်။.
ရွေးချယ်မှု ရလဒ်- Uc/ကာကွယ်ထားသော မုဒ်တိုင်းအတွက် အမြင့်ဆုံးအလုပ်လုပ်နိုင်သော ဗို့အား။.
ဂိတ် ၃- လျှပ်စီး၊ ခုခံမှုနှင့် ဗို့အားဘတ်ဂျက်ကို စစ်ဆေးရန်
စီးရီးချိတ်ဆက်ထားသော အချက်ပြ SPD သည် ပုံမှန် loop သို့မဟုတ် interface လျှပ်စီးကို သယ်ဆောင်သည်။ ၎င်း၏ လျှပ်စီးသတ်မှတ်ချက်သည် သက်ဆိုင်ရာနေရာများတွင် မျှဝေသုံးစွဲသော ပါဝါအပါအဝင် လက်တွေ့လုပ်ဆောင်မှု အခြေအနေကို လွှမ်းခြုံနိုင်ရမည်။.
စီးရီးခုခံမှုသည် ဗို့အားကျဆင်းမှုကို ဖြစ်ပေါ်စေသည်-
Vdrop = I × Rtotal
4–20 mA loop တစ်ခုတွင်၊ အမြင့်ဆုံး loop လျှပ်စီး၌ SPD ကျဆင်းမှုကို တွက်ချက်ပြီး ကေဘယ်နှင့် ဝန်ကျဆင်းမှုများနှင့်အတူ ရရှိနိုင်သော ဗို့အားဘတ်ဂျက်မှ နုတ်ယူပါ။ ရရှိလာသော အပိုပမာဏ (margin) သည် ထရန်စမီတာနှင့် လက်ခံကိရိယာများအတွက် လုံလောက်နေရမည်။ ထို့အပြင် မြင့်မားသော impedance သို့မဟုတ် တိကျမှုမြင့်မားသော analog input များပါဝင်သည့်နေရာများတွင် ယိုစိမ့်လျှပ်စီးကိုလည်း စစ်ဆေးပါ။.
ရွေးချယ်မှု ရလဒ်- nominal/အမြင့်ဆုံး လျှပ်စီး၊ လမ်းကြောင်းတစ်ခုချင်းစီ၏ ခုခံမှု၊ အမြင့်ဆုံး ဗို့အားကျဆင်းမှုနှင့် ခွင့်ပြုထားသော ယိုစိမ့်မှု။.
ဂိတ် ၄- Bandwidth နှင့် ဒေတာအရည်အသွေးကို ထိန်းသိမ်းရန်
ကာကွယ်ရေး အစိတ်အပိုင်းများနှင့် PCB ပုံစံထုတ်မှုတို့သည် လျှပ်စီးပမာဏ (capacitance) နှင့် ထည့်သွင်းမှုဆိုင်ရာ သက်ရောက်မှုများကို တိုးပွားစေသည်။ လျှပ်စီးပမာဏ လွန်ကဲပါက ဒစ်ဂျစ်တယ်အချက်ပြမှု၏ အစွန်းပိုင်းများကို နှေးကွေးစေနိုင်ပြီး၊ ထည့်သွင်းမှု ဆုံးရှုံးမှု (insertion loss) လွန်ကဲခြင်း သို့မဟုတ် impedance ထိန်းချုပ်မှု အားနည်းခြင်းတို့သည် ကြိမ်နှုန်းမြင့် ချိတ်ဆက်မှုများကို ပျက်စီးစေနိုင်သည်။.
အင်တာဖေ့စ်နှင့် သင့်လျော်သော ပါရာမီတာကို စစ်ဆေးပါ -
- အများဆုံး ပံ့ပိုးပေးနိုင်သော ဒေတာနှုန်းထားနှင့် ပရိုတိုကော အတည်ပြုချက်
- Analog သို့မဟုတ် RF ကြိမ်နှုန်းပမာဏ (bandwidth)
- လိုင်းချင်းကြားနှင့် လိုင်းနှင့် မြေချိတ်ကြားရှိ လျှပ်စီးပမာဏ (capacitance)
- ထည့်သွင်းမှု ဆုံးရှုံးမှု (insertion loss) နှင့် ပြန်လှန်ဆုံးရှုံးမှု (return loss)/VSWR
- Coaxial ဆားကစ်များအတွက် ထူးခြားသော impedance
- အတွဲလိုက် ဟန်ချက်ညီမှုနှင့် crosstalk စွမ်းဆောင်ရည်
- အင်စထရူမန့် လူးပ်များအတွက် HART လိုက်ဖက်ညီမှု
- Ethernet အမျိုးအစားနှင့် ညှိနှိုင်းထားသော လင့်ခ်အမြန်နှုန်း
အချက်ပြပေးပို့သည့်နည်းလမ်းနှင့် ထုတ်လုပ်သူ၏ အချက်အလက်များမပါဘဲ baud rate ကို တစ်ကမ္ဘာလုံးဆိုင်ရာ အနည်းဆုံး bandwidth ဖော်မြူလာအဖြစ်သို့ မပြောင်းပါနှင့်။ ရည်ရွယ်ထားသော အင်တာဖေ့စ်အတွက် အတိအလင်း သတ်မှတ်ထားသည့် SPD ကိုသာ ဦးစားပေးရွေးချယ်ပါ။.
ရွေးချယ်မှု ရလဒ်- လိုအပ်သော ဒေတာနှုန်းထား/ကြိမ်နှုန်းအကွာအဝေးနှင့် လက်ခံနိုင်သော ထုတ်လွှင့်မှုကန့်သတ်ချက်များ။.
ဂိတ် ၅- တူညီသော စမ်းသပ်မှုအခြေခံပေါ်တွင် ဗို့အားကန့်သတ်ချက်ကို နှိုင်းယှဉ်ခြင်း
ကာကွယ်ထားသော စက်ပစ္စည်း၏ ပို့တ်ခံနိုင်ရည်နှင့် SPD ၏ ကြေညာထားသော ဗို့အားကန့်သတ်ချက် သို့မဟုတ် ကာကွယ်မှုအဆင့် အချက်အလက်များကို ညှိနှိုင်းဆောင်ရွက်ရမည်။ “Clamping voltage” သည် အသုံးဝင်သော အတိုကောက်စကားလုံးဖြစ်သော်လည်း၊ မုဒ်၊ စမ်းသပ်မှုလှိုင်းပုံစံ၊ လျှပ်စီးကြောင်းနှင့် တိုင်းတာသည့်နည်းလမ်းတို့ကို ဖော်ပြထားမှသာ ကတ်တလောက်တန်ဖိုးများကို နှိုင်းယှဉ်နိုင်သည်။.
စစ်ဆေးရန်-
- လိုင်းနှင့်လိုင်းကြား (Line-line) နှင့် လိုင်းနှင့်မြေချိတ်ကြား (line-ground) ကာကွယ်မှုမုဒ်များ
- ကြေညာထားသော ဗို့အားကာကွယ်မှုအဆင့် သို့မဟုတ် အထွက်ဗို့အားကန့်သတ်ချက်
- Nominal နှင့် total discharge-current စမ်းသပ်မှု အချက်အလက်များ
- Impulse စမ်းသပ်မှု လှိုင်းပုံစံနှင့် အမျိုးအစား
- အထက်ပိုင်းရှိ coarse-protection အဆင့်နှင့် ညှိနှိုင်းဆောင်ရွက်ခြင်း
- SPD နှင့် စက်ပစ္စည်းကြားရှိ အကွာအဝေးနှင့် လျှပ်ကူးပစ္စည်း၏ inductance
ပုံမှန်အချက်ပြမှုများအတွင်း SPD က လျှပ်စီးကို စီးဆင်းစေပါက သို့မဟုတ် interface current ကို မသယ်ဆောင်နိုင်ပါက အနိမ့်ဆုံး catalog voltage သည် အကောင်းဆုံးဖြစ်သည်ဟု အလိုအလျောက် မယူဆနိုင်ပါ။.
ရွေးချယ်မှု ရလဒ်- မုဒ်အလိုက် အများဆုံး လက်ခံနိုင်သော ဗို့အားကန့်သတ်ချက်နှင့် ကိုက်ညီသော စမ်းသပ်မှု အခြေအနေ။.
Gate 6: SPD ကို မှန်ကန်စွာ တပ်ဆင်ပြီး ချိတ်ဆက်ပါ

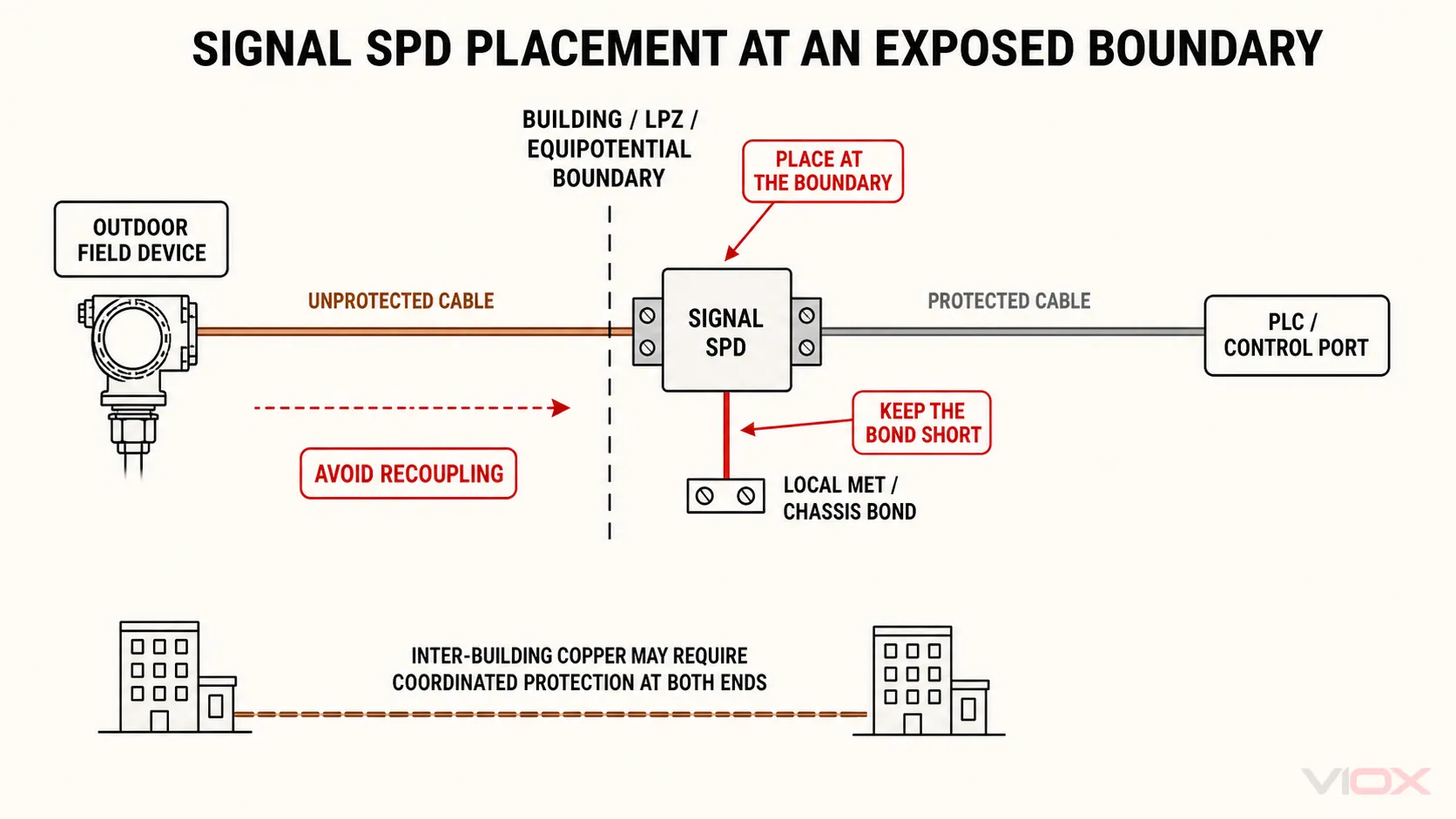

Signal SPD တစ်ခုသည် ဒေသတွင်း equipotential bonding စနစ်သို့ လျှပ်စီးထုတ်လွှတ်ရန်အတွက် low-impedance လမ်းကြောင်း လိုအပ်သည်။ စက်ပစ္စည်းကိုယ်တိုင်တွင် သင့်လျော်သော ဓာတ်ခွဲခန်း အချက်အလက်များ ရှိနေသော်လည်း ရှည်လျားပြီး သွယ်ဝိုက်သော မြေချိတ်လျှပ်ကူးပစ္စည်းသည် လျင်မြန်သော transient ဖြစ်ပေါ်ချိန်တွင် ဗို့အားကို တိုးမြင့်စေနိုင်သည်။.
ကြေးနီကြိုးတစ်ချောင်းသည် အဆောက်အအုံ၊ လျှပ်စီးကြောင်းကာကွယ်ရေးဇုန် သို့မဟုတ် အလားတူဗို့အားရှိသော နယ်နိမိတ်တစ်ခုကို ဖြတ်ကျော်သည့် အချက်တိုင်းကို အကဲဖြတ်ပါ။ SPD ကို ထိုနယ်နိမိတ် သို့မဟုတ် ကာကွယ်ထားသော ပို့တ်အနီးတွင် ထားရှိပါ၊ ချိတ်ဆက်မှုကို တိုတောင်းပြီး တိုက်ရိုက်ဖြစ်စေကာ ကာကွယ်ထားသောကြိုးနှင့် ကာကွယ်မထားသောကြိုးတို့ကို ပြန်လည်ချိတ်ဆက်မိစေမည့်နည်းလမ်းဖြင့် အတူတကွသွယ်တန်းခြင်းကို ရှောင်ကြဉ်ပါ။.
အဆောက်အအုံအချင်းချင်းကြားရှိ ကြေးနီကြိုးများသည် ချိတ်ဆက်ထားသော စက်ပစ္စည်းဇုန်နှစ်ခုစလုံးတွင် ညှိနှိုင်းဆောင်ရွက်ထားသော ကာကွယ်မှု လိုအပ်လေ့ရှိသည်၊ အကြောင်းမှာ မြေပြင်ဗို့အား မြင့်တက်လာခြင်းသည် နှစ်ဖက်စလုံးကို ထိခိုက်စေနိုင်သောကြောင့်ဖြစ်သည်။ ၎င်းသည် “ကာကွယ်ရေးကိရိယာနှစ်ခု အမြဲတမ်းထားရမည်” ဟူသော စည်းမျဉ်းမဟုတ်ပါ- ကြိုးသွယ်တန်းမည့်လမ်းကြောင်း၊ ဇုန်နယ်နိမိတ်များ၊ ဒေသတွင်း ချိတ်ဆက်မှုနှင့် စက်ပစ္စည်းများ တပ်ဆင်ပုံတို့ကို အကဲဖြတ်ပါ။ ဂယ်ဗာနစ်အထီးကျန်ခြင်း (galvanic isolation) သည် ဒီဇိုင်း၏ ရည်မှန်းချက်ဖြစ်ပါက ဖိုက်ဘာအဖြစ် ပြောင်းလဲအသုံးပြုခြင်းသည် ပိုမိုကောင်းမွန်နိုင်ပါသည်။.
ကြိုး၏အကာအရံ (shield) တာမီနယ်ချိတ်ဆက်ခြင်းနှင့် SPD ချိတ်ဆက်ခြင်းတို့သည် ဆက်စပ်နေသော်လည်း တူညီသော ဆုံးဖြတ်ချက်များ မဟုတ်ပါ။ EMC၊ အန္တရာယ်ရှိသောနေရာများနှင့် စက်ပစ္စည်းထုတ်လုပ်သူ၏ မြေချိတ်ဒီဇိုင်းကို လိုက်နာပါ၊ အကာအရံနှင့် မြေချိတ်ဆက်မှုကို ကိုယ်တိုင်တီထွင်လုပ်ဆောင်ခြင်း မပြုပါနှင့်။.
ရွေးချယ်မှု ရလဒ်- ကာကွယ်ရေးနေရာများ၊ ချိတ်ဆက်သည့်အချက်နှင့် လက်တွေ့ကျသော အမြင့်ဆုံး ချိတ်ဆက်လမ်းကြောင်း စီစဉ်မှု။.
Interface-Specific ရွေးချယ်မှုဆိုင်ရာ မှတ်စုများ
RS-485 နှင့် Modbus RTU
နှစ်ကြိုး သို့မဟုတ် လေးကြိုး တိုပိုလိုဂျီ၊ A/B ပိုလာရစ်တီ သတ်မှတ်ချက်၊ ရည်ညွှန်းလျှပ်ကူးပစ္စည်း၊ အမြင့်ဆုံး common-mode ဗို့အားနှင့် baud rate တို့ကို စစ်ဆေးပါ။ SPD သည် လုံလောက်သော capacitance နည်းပါးမှုနှင့် series resistance တို့ဖြင့် ဟန်ချက်ညီသော ကာကွယ်မှုကို ပေးစွမ်းသင့်သည်။ ဘတ်စ်ကား (bus) တာမီနယ်နှင့် biasing ဒီဇိုင်းကို ထိန်းသိမ်းထားပါ၊ SPD သည် ၎င်းတို့နှစ်ခုစလုံးအတွက် အစားထိုးပစ္စည်း မဟုတ်ပါ။.
အပြင်ဘက် သို့မဟုတ် အဆောက်အအုံအချင်းချင်း ချိတ်ဆက်မှု ရှည်လျားသည့်အခါ differential နှင့် common-mode ကာကွယ်မှု နှစ်မျိုးစလုံးကို မှတ်တမ်းတင်ပြီး အဆောက်အအုံဝင်ပေါက် နယ်နိမိတ်တစ်ခုချင်းစီကို အကဲဖြတ်ပါ။.
4–20 mA နှင့် HART
loop supply၊ transmitter အနိမ့်ဆုံးဗို့အား၊ receiver/load resistance၊ cable resistance နှင့် အမြင့်ဆုံးလျှပ်စီးကြောင်းတို့ကို မှတ်တမ်းတင်ပါ။ SPD ထည့်သွင်းပြီးနောက် ကျန်ရှိသော ဗို့အားပမာဏကို တွက်ချက်ပါ။ HART အတွက်၊ 4–20 mA protector တိုင်းသည် ထပ်ဆင့်ပေးပို့သော ဒစ်ဂျစ်တယ်အချက်ပြမှုကို ဖြတ်သန်းနိုင်သည်ဟု ယူဆမည့်အစား HART သို့မဟုတ် သင့်လျော်သော frequency-response လိုက်ဖက်ညီမှုရှိကြောင်း တိကျစွာ တောင်းဆိုပါ။.
Intrinsic-safety နှင့် အန္တရာယ်ရှိသောနေရာများရှိ ဆားကစ်များသည် အတည်ပြုထားသော ကာကွယ်မှုသဘောတရားနှင့် မော်ဒယ်အလိုက် လက်မှတ်လိုအပ်သည်။ ဤအထွေထွေလမ်းညွှန်ချက်သည် Ex နှင့် သင့်လျော်မှုရှိမရှိကို မဆုံးဖြတ်နိုင်ပါ။.
Ethernet နှင့် PoE
SPD ကို connector၊ cable အမျိုးအစားနှင့် လိုအပ်သော link speed တို့နှင့် ကိုက်ညီအောင် ရွေးချယ်ပါ။ link မှအသုံးပြုသော data pairs အားလုံးကို ကာကွယ်ထားကြောင်းနှင့် PoE ဗို့အား၊ လျှပ်စီးကြောင်း၊ ပါဝါနှင့် pair စီစဉ်မှုများကို သက်ဆိုင်ရာ မော်ဒယ်က ပံ့ပိုးပေးကြောင်း အတည်ပြုပါ။ insertion loss၊ return loss နှင့် shielding/bonding ပြဋ္ဌာန်းချက်များကို ပြန်လည်စစ်ဆေးပါ။.
IEC 61643-21:2025 တွင် PoE ကဲ့သို့ တူညီသောလိုင်းပေါ်တွင် ပါဝါပေးနိုင်သည့် ဆက်သွယ်ရေးနှင့် အချက်ပြကွန်ရက်များကို ထည့်သွင်းဖော်ပြထားသည်။ ထိုနယ်ပယ်သည် IEC 61643-21 စက်ပစ္စည်းတိုင်းက Ethernet သို့မဟုတ် PoE အကောင်အထည်ဖော်မှုတိုင်းကို ပံ့ပိုးပေးသည်ဟု ဆိုလိုခြင်းမဟုတ်ပါ။.
Coaxial၊ CCTV နှင့် RF
ကွန်နက်တာအမျိုးအစား၊ characteristic impedance နှင့် ကြိမ်နှုန်းအကွာအဝေးတို့ကို ကိုက်ညီအောင်ပြုလုပ်ပါ။ insertion loss နှင့် return loss တို့ကို လုပ်ငန်းလည်ပတ်မှု အပြည့်အဝတွင် စစ်ဆေးပါ၊ ထို့အပြင် DC pass သို့မဟုတ် remote-power လိုအပ်ချက်များကိုလည်း စစ်ဆေးပါ။ စက်ပစ္စည်းဒီဇိုင်းပေါ်မူတည်၍ chassis နှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသော bulkhead-mounted protector သည် ရှည်လျားသော မြေချိတ်ကြိုးထက် ပိုမိုထိန်းချုပ်နိုင်သော ကြိမ်နှုန်းမြင့် လျှပ်စီးကြောင်းလမ်းကြောင်းကို ပေးစွမ်းသည်။.
လုပ်ဆောင်ချက်ဆိုင်ရာ သတ်မှတ်ချက် ၁- ပြင်ပ RS-485 ဆင်ဆာလင့်ခ်
ပြင်ပဆင်ဆာတစ်ခုသည် နှစ်ဝါယာပါသော RS-485 တွဲဖက်နှင့် reference conductor တစ်ခုကို အသုံးပြုပြီး PLC ကက်ဘိနက်အတွင်းသို့ ဝင်ရောက်သည်ဟု ဆိုပါစို့။ ဒီဇိုင်းမှတ်တမ်းတွင် အောက်ပါတို့ကို ဖော်ပြသင့်သည်-
- အများဆုံး differential နှင့် common-mode လည်ပတ်မှု ဗို့အားများ
- Baud rate နှင့် ကေဘယ်ကြိုးအရှည်
- ကာကွယ်ထားသော ဒေတာဝါယာနှစ်ခုနှင့် reference conductor ကို ကိုင်တွယ်ပုံ
- လက်ခံနိုင်သော capacitance၊ resistance နှင့် pair imbalance
- သတ်မှတ်ထားသော စမ်းသပ်မှုများအောက်တွင် Line-line နှင့် line-ground ဗို့အားကန့်သတ်ချက် လိုအပ်ချက်များ
- ကက်ဘိနက်နှင့် နယ်ပယ်ဇုန် ကာကွယ်ရေး တည်နေရာများ
- အကာအရံနှင့် အလားတူဗို့အားရှိစေရန် ချိတ်ဆက်မှု စီစဉ်ခြင်း
- တာမီနယ် ပုံစံနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်
“RS-485 SPD, 5 kA” သည် ပုံမှန် အင်တာဖေ့စ်နှင့် စမ်းသပ်မှု အခြေခံကို ချန်လှပ်ထားသောကြောင့် ညီမျှသော သတ်မှတ်ချက် မဟုတ်ပါ။.
လုပ်ဆောင်ချက်ဆိုင်ရာ သတ်မှတ်ချက် ၂- 4–20 mA/HART ထရန်စမီတာ
loop-powered HART ထရန်စမီတာအတွက် ထောက်ပံ့မှု သည်းခံနိုင်စွမ်း၊ အများဆုံး loop လျှပ်စီး၊ ထရန်စမီတာ၏ အနည်းဆုံး ဗို့အား၊ လက်ခံကိရိယာ၏ ခုခံမှုနှင့် ကေဘယ်ကြိုး၏ ခုခံမှုတို့ကို မှတ်တမ်းတင်ပါ။ ထို့နောက် အောက်ပါတို့ကို သတ်မှတ်ပါ-
- ချိတ်ဆက်ထားသော မုဒ်များတွင် အများဆုံး ဖြစ်နိုင်ခြေရှိသော loop ဗို့အားထက် ပိုမိုသော Uc
- အများဆုံး loop အခြေအနေထက် ပိုမိုသော လျှပ်စီးပမာဏ
- အများဆုံး စီးရီးခံနိုင်ရည်နှင့် တွက်ချက်ထားသော ဗို့အားကျဆင်းမှု
- တိကျမှု လိုအပ်ချက်များနှင့် ကိုက်ညီသော ယိုစိမ့်မှု
- HART နှင့် ကိုက်ညီသော ဂီယာပေးပို့မှု ပုံစံ
- အန္တရာယ် ဒီဇိုင်းအရ လိုအပ်သည့်နေရာများတွင် ဖီးလ် (field) နှင့် ကက်ဘိနက် နယ်နိမိတ်များ၌ ညှိနှိုင်းဆောင်ရွက်ထားသော ကာကွယ်မှု
- သက်ဆိုင်ပါက သင့်လျော်သော အန္တရာယ်ရှိသည့်နေရာအတွက် အသိအမှတ်ပြုလက်မှတ်
ဤလုပ်ငန်းစဉ်သည် ရရှိနိုင်မှုနှင့် တိုင်းတာမှုဆိုင်ရာ မှန်ကန်မှု နှစ်ခုစလုံးကို ကာကွယ်ပေးသည်။.
မိတ္တူကူးယူနိုင်သော Signal SPD စုံစမ်းမေးမြန်းမှုပုံစံ
အသုံးပြုမှုနှင့် ကာကွယ်ထားသော စက်ပစ္စည်းများ-
အင်တာဖေ့စ် / ပရိုတိုကော-
ဝါယာကြိုးများ၊ အတွဲလိုက်ဝါယာများနှင့် ကွန်နက်တာ-
အကာအကွယ်ပါရှိခြင်း သို့မဟုတ် မပါရှိခြင်း-
ပုံမှန်နှင့် အများဆုံး လိုင်း-လိုင်း ဗို့အား-
ပုံမှန်နှင့် အများဆုံး လိုင်း-မြေချိတ်/ဘုံ ဗို့အား-
အများဆုံး လျှပ်စီးကြောင်း / မျှဝေသုံးစွဲရမည့် ပါဝါလိုအပ်ချက်-
ဒေတာနှုန်းထား သို့မဟုတ် ကြိမ်နှုန်းအကွာအဝေး-
အများဆုံး လက်ခံနိုင်သော စီးရီးခံနိုင်ရည် / ဗို့အားကျဆင်းမှု-
လျှပ်ကူးပစ္စည်းစွမ်းရည် (Capacitance)၊ ထည့်သွင်းမှုဆုံးရှုံးခြင်း (insertion-loss) သို့မဟုတ် အင်ပီဒန့် လိုအပ်ချက်-
လိုအပ်သော ကာကွယ်မှုပုံစံများ-
ဆိပ်ကမ်းခံနိုင်ရည် / အများဆုံး ဗို့အားကန့်သတ်ချက် ရည်မှန်းချက်-
လိုအပ်သော လျှပ်စီးလှိုင်းစမ်းသပ်မှုနှင့် စံသတ်မှတ်ချက် အခြေခံ-
ကေဘယ်လမ်းကြောင်းနှင့် ဇုန်/အဆောက်အအုံ နယ်နိမိတ်များ-
ဒေသအလိုက် ချိတ်ဆက်မှုနှင့် အကာအကွယ် စီစဉ်မှု-
ပတ်ဝန်းကျင်၊ တပ်ဆင်မှုနှင့် အသိအမှတ်ပြုလက်မှတ်-နောက်ဆုံးရွေးချယ်မှု စစ်ဆေးရန်စာရင်း
အဖြေတစ်ခုခု လိုအပ်နေပါက ကိုယ်စားလှယ်လောင်းကို ပယ်ဖျက်ပါ -
- ၎င်းသည် တိကျသော အင်တာဖေ့စ်၊ ဝိုင်ယာအရေအတွက်နှင့် ကွန်နက်တာတို့နှင့် ကိုက်ညီပါသလား။
- ပုံမှန်အခြေအနေများတွင် differential နှင့် common-mode နှစ်ခုစလုံးအတွက် Uc မှန်ကန်ပါသလား။
- ၎င်းသည် ဗို့အားကျဆင်းမှု သို့မဟုတ် ယိုစိမ့်မှု အလွန်အကျွံမရှိဘဲ အချက်ပြမှုနှင့် ပါဝါမျှဝေမှုကို သယ်ဆောင်နိုင်ပါသလား။
- ဒေတာနှုန်း၊ ဘန်းဝစ်သ်၊ ကပက်စီတန့်နှင့် ထည့်သွင်းမှုစွမ်းဆောင်ရည်တို့ကို ဖော်ပြထားပါသလား။
- ဗို့အားကန့်သတ်ချက်နှင့် လျှပ်စီးကြောင်းမြင့်တက်မှု အဆင့်သတ်မှတ်ချက်များကို မုဒ်များနှင့် စမ်းသပ်မှုအခြေအနေများဖြင့် ဖော်ပြထားပါသလား။
- တပ်ဆင်မှုသည် မှန်ကန်သော နယ်နိမိတ်တွင် တိုတောင်းသော ချိတ်ဆက်မှုကို ပံ့ပိုးပေးပါသလား။
- လက်မှတ်ရရှိမှုနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များ ပြည့်မီပါသလား။
မော်ဒယ်အဆင့် စစ်ဆေးအတည်ပြုခြင်းအတွက်၊ ဖြည့်စွက်ထားသော ပုံစံနှင့် အင်တာဖေ့စ်ပုံဆွဲချက်ကို VIOX SPD ထုတ်ကုန်အဖွဲ့.
