⎯⎯ ပေါင်းစပ်ဆားကစ်ကာကွယ်မှု
RCBO
RCBO သည် ကျန်ရှိသောလျှပ်စီးကြောင်းကာကွယ်မှုကို ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှုတို့နှင့် မော်ဂျူလာကိရိယာတစ်ခုတည်းတွင် ပေါင်းစပ်ထားသည်။ ဆားကစ်တစ်ခုသည် သီးခြား RCCB နှင့် MCB ပေါင်းစပ်မှုကို အားမကိုးဘဲ ယိုစိမ့်မှုကာကွယ်ရေးနှင့် အလွန်အကျွံလျှပ်စီးကြောင်းကာကွယ်ရေး နှစ်မျိုးလုံးလိုအပ်သည့်နေရာတွင် ၎င်းကိုအသုံးပြုသည်။ VIOX RCBO အကွာအဝေးသည် လူနေအိမ်၊ စီးပွားဖြစ်နှင့် စက်မှုစနစ်များတွင် ကျစ်လစ်သိပ်သည်းသော ဗို့အားနည်းကာကွယ်မှုကို အကျုံးဝင်သည်။.
⎯⎯ တစ်ချက်ကြည့်ခြင်း
အဓိက ထုတ်ကုန်ထူးခြားချက်များ
Main Function
မော်ဂျူလာယူနစ်တစ်ခုတည်းတွင် ယိုစိမ့်မှုလျှပ်စီးကြောင်း၊ ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှု။.
အဓိကဖော်မတ်များ
VIOX ထုတ်ကုန်အကွာအဝေးတွင် 2P နှင့် 4P RCBO ဖွဲ့စည်းပုံများ။.
Current Coverage
အဓိက RCBO စီးရီးများသည် မော်ဒယ်မိသားစုပေါ်မူတည်၍ 6A မှ 63A အထိ အကျုံးဝင်သည်။.
အသုံးချမှုအတိုင်းအတာ
နောက်ဆုံးဆားကစ်များ၊ ဖြန့်ဖြူးရေးဘုတ်များ၊ စက်မှုအကန့်များနှင့် မော်ဂျူလာကာကွယ်ရေးအစည်းအဝေးများ။.
အသိအမှတ်ပြု
⎯⎯ အကျဉ်းချုပ်
RCBO ဆိုသည်မှာ အဘယ်နည်း။
တဲ့ ကျန်ရှိသောလျှပ်စီးကြောင်းဖြတ်တောက်စက် (Overcurrent Protection) ပါသော (RCBO) ကျန်ရှိသောလျှပ်စီးကြောင်းကာကွယ်မှုကို ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှုတို့နှင့် ထုတ်ကုန်တစ်ခုတည်းတွင် ပေါင်းစပ်ထားသည်။ လက်တွေ့တွင်၊ ၎င်းသည် ဆားကစ်တစ်ခုအား ကိရိယာတစ်ခုထက်ပို၍ လိုအပ်မည့် ပေါင်းစပ်ကာကွယ်ရေးလုပ်ဆောင်ချက်ကို ပေးသည်။.
RCBO များကို နောက်ဆုံးဆားကစ်များ၊ ဖြန့်ဖြူးရေးဘုတ်များနှင့် မော်ဂျူလာအစည်းအဝေးများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြသည်၊ အဘယ်ကြောင့်ဆိုသော် ၎င်းတို့သည် တူညီသောဌာနခွဲကာကွယ်ရေးအစီအစဉ်အတွင်း သီးခြားကျန်ရှိသောလျှပ်စီးကြောင်းနှင့် အလွန်အကျွံလျှပ်စီးကြောင်းကိရိယာများအတွက် လိုအပ်ချက်ကို လျှော့ချပေးသောကြောင့်ဖြစ်သည်။.
မှတ်ချက်
RCBO များကို တစ်ဦးချင်းဆားကစ်ကာကွယ်မှု၊ ကျစ်လစ်သိပ်သည်းသောပုံစံ၊ ရွေးချယ်နိုင်သော ချို့ယွင်းချက်ခွဲထုတ်ခြင်းနှင့် မော်ဂျူလာအကန့်ပေါင်းစည်းခြင်းသည် ဦးစားပေးဖြစ်သည့်နေရာများတွင် အများအားဖြင့်အသုံးပြုကြသည်။.
⎯⎯ Manufacturer Product Range
RCBO Series Coverage

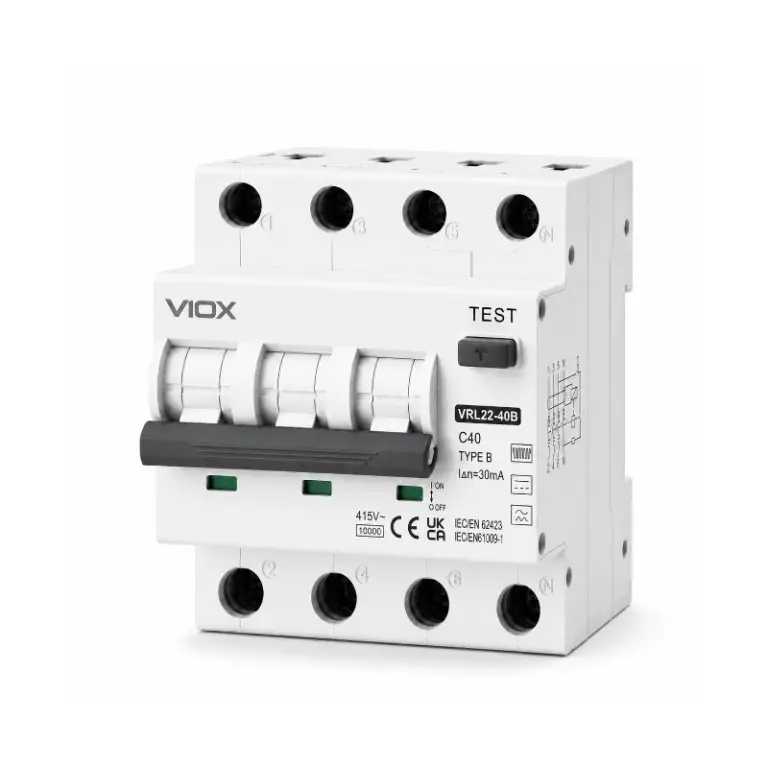

B အမျိုးအစား
- ခရီးစဉ်မျဉ်းကွေး: B, C, D
- မော်ဒယ်: လျှပ်စစ်သံလိုက်
- ထိလွယ်ရှလွယ်မှု: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 10kA
- Standards: IEC 62423
အမျိုးအစား A
- ခရီးစဉ်မျဉ်းကွေး: B, C, D
- မော်ဒယ်: လျှပ်စစ်သံလိုက်
- ထိလွယ်ရှလွယ်မှု: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 6kA
- Standards: IEC/EN 61009-1
အမျိုးအစား A
- Trip curve: B, C
- မော်ဒယ်: လျှပ်စစ်သံလိုက်
- ထိလွယ်ရှလွယ်မှု: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 6kA
- Standards: IEC/EN 61009-1

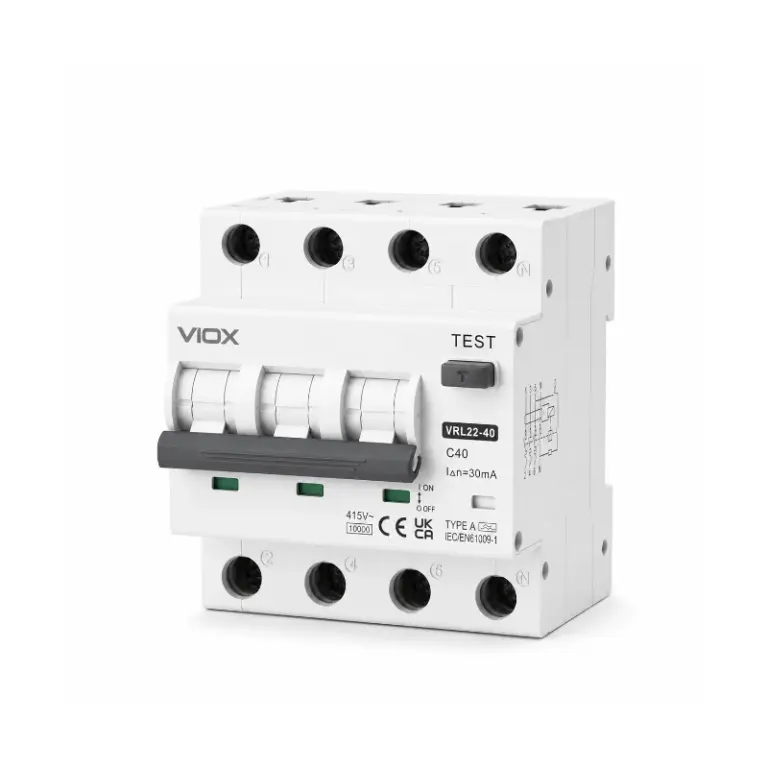

Type A/AC
- Trip curve: B,C,D
- Model: Electronic
- ထိလွယ်ရှလွယ်မှု: 30mA, 100mA, 300mA
- Breaking capacity (Icn): 10kA
- Standards: IEC/EN 61009-1
Type A/AC
- Trip curve: C,D
- Model: Electronic
- အဆင့်သတ်မှတ်ထားသောလျှပ်စီးကြောင်း- 16A, 20A, 25A, 32A
- Breaking capacity (Icn): 2.5kA
- Standards: IEC/EN 60898
Type A/AC
- Trip curve: B,C,D
- Model: Electronic
- Sensitivity: 30mA
- Breaking capacity (Icn): 10kA
- Standards: IEC/EN 60898
⎯⎯ကာကွယ်ရေးဗိသုကာ
RCBO နှင့် RCCB Plus MCB နှိုင်းယှဉ်ခြင်း
| ကာကွယ်ရေးအစီအစဉ် | Main Function | အဓိကအားသာချက် | အဓိက အပေးအယူ |
|---|---|---|---|
| RCBO | ကျန်ရှိသောလျှပ်စီးကြောင်းကာကွယ်မှုအပြင် ဝန်ပိုနှင့် ဝါယာရှော့ကာကွယ်မှုကို ကိရိယာတစ်ခုတည်းတွင် | ကျစ်လစ်သိပ်သည်းသော ဆားကစ်အဆင့်ကာကွယ်မှုနှင့် ဌာနခွဲအဆင့်တွင် ပိုမိုရှင်းလင်းသော ချို့ယွင်းချက်ခွဲထုတ်ခြင်း | ကာကွယ်ထားသော ဆားကစ်တစ်ခုစီသည် ၎င်း၏ကိုယ်ပိုင် RCBO ယူနစ်လိုအပ်သည်။ |
| RCCB + MCB | ကျန်ရှိသောလျှပ်စီးကြောင်းကာကွယ်မှုနှင့် အလွန်အကျွံလျှပ်စီးကြောင်းကာကွယ်မှုကို သီးခြားကိရိယာများတွင် ခွဲထားသည်။ | အုပ်စုဖွဲ့ထားသော ဆားကစ်ကာကွယ်မှုအတွက် လိုက်လျောညီထွေရှိသော အစီအစဉ် | အကန့်နေရာပိုမိုလိုအပ်ပြီး ဆားကစ်အများအပြားသည် RCCB တစ်ခုကို မျှဝေသောအခါ ခရီးစဉ်သက်ရောက်မှု ပိုမိုကျယ်ပြန့်သည်။ |
⎯⎯ Type Comparison
RCBO အမျိုးအစားရွေးချယ်မှု- AC, A, F နှင့် B
| RCBO အမျိုးအစား | ပုံမှန်ကျန်ရှိသောလျှပ်စီးကြောင်းအပြုအမူ | ပံုမွန္အသံုးခ်ျခင္း | ရွေးချယ်မှုအခြေအနေ |
|---|---|---|---|
| AC ရိုက်ပါ။ | လျှပ်စီးကြောင်းအလှည့်အပြောင်းကျန်ရှိခြင်း | အခြေခံ AC သီးသန့်ဆားကစ်ပတ်ဝန်းကျင်များ | sinusoidal AC ကျန်ရှိသောလျှပ်စီးကြောင်းကိုသာ မျှော်လင့်ထားသည့် ရိုးရှင်းသောအသုံးချပရိုဂရမ်များတွင် အသုံးပြုသည်။ |
| အမျိုးအစား A | Alternating နှင့် pulsating DC လက်ကျန်လျှပ်စီးကြောင်း | ခေတ်မီပစ္စည်းများ၊ အီလက်ထရွန်းနစ်ဝန်များနှင့် အထွေထွေစီးပွားဖြစ်ဆားကစ်များ | အီလက်ထရွန်းနစ်ပစ္စည်းများသည် pulsating DC အစိတ်အပိုင်းများကို ထုတ်ပေးနိုင်သည့်နေရာတွင် အသုံးများသောရွေးချယ်မှု |

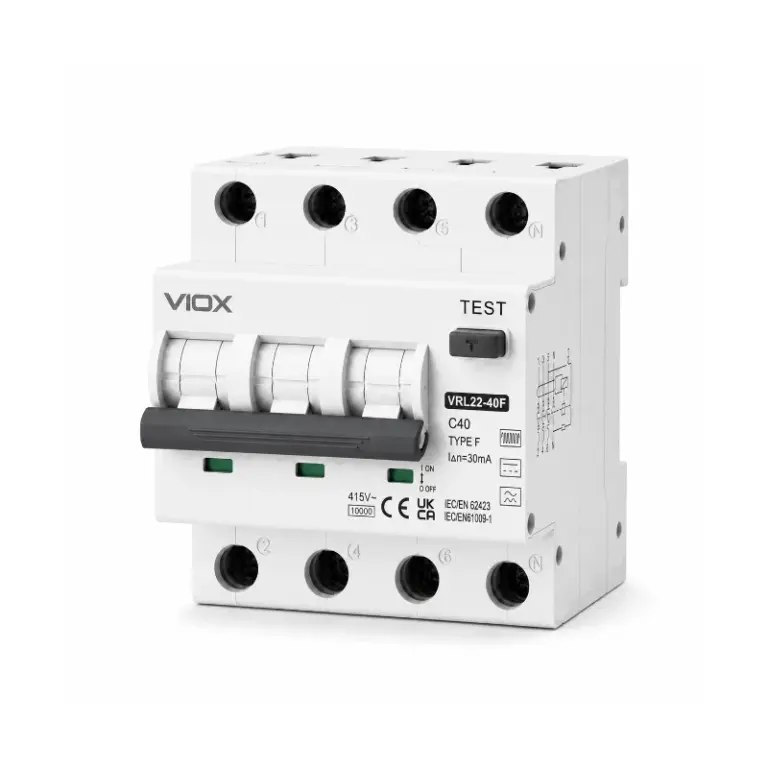

| F ရိုက်ပါ။ | ကြိမ်နှုန်းမြင့်အကြောင်းအရာပါရှိသော ပိုမိုရှုပ်ထွေးသောကျန်ရှိသောလျှပ်စီးကြောင်းအပြုအမူ | ရွေးချယ်ထားသော အင်ဗာတာမောင်းနှင်သည့်ပစ္စည်းများနှင့် ပြောင်းလဲနိုင်သောအမြန်နှုန်းပစ္စည်းများ | စံ Type A လွှမ်းခြုံမှုသည် ဝန်ပရိုဖိုင်အတွက် လုံလောက်မှုမရှိသည့်နေရာတွင် အသုံးပြုသည်။ |
| B အမျိုးအစား | ချောမွေ့သော DC အခြေအနေများအပါအဝင် ကျယ်ပြန့်သောကျန်ရှိသောလျှပ်စီးကြောင်းရှာဖွေခြင်း | EV အားသွင်းခြင်း၊ ပါဝါပြောင်းစက်များ၊ PV နှင့် အဆင့်မြင့်စက်မှုစနစ်များ | တပ်ဆင်မှုတွင် DC ဆက်စပ်မှု သို့မဟုတ် ပြောင်းစက်မောင်းနှင်သည့်အခြေအနေများ ပိုမိုလိုအပ်သည့်နေရာတွင် အသုံးပြုသည်။ |
⎯⎯ သတ်မှတ်ချက်များ
အဓိက RCBO သတ်မှတ်ချက်များ
| သတ်မှတ်ချက်အချက် | ပုံမှန်ထုတ်ကုန်အကွာအဝေး | အင်ဂျင်နီယာအဓိပ္ပာယ် |
|---|---|---|
| ဝင်ရိုးစွန်းပုံစံဖွဲ့စည်းမှု | 2P နှင့် 4P | တပ်ဆင်မှုဖော်မတ်နှင့် စနစ်အစီအစဉ်ကို သတ်မှတ်သည်။ |
| နှုန်းလက်ရှိ | အဓိကထုတ်ကုန်များတွင် 6A မှ 63A အထိ | စက်ပစ္စည်းကို ဌာနခွဲဆားကစ်ကာကွယ်ရေးလိုအပ်ချက်များနှင့် ညှိပေးသည်။ |
| ေဆးေၾ | 6kA နှင့် 10kA ရွေးချယ်စရာများ | ချို့ယွင်းချက်အဆင့်သင့်လျော်မှုအတွက် အရေးကြီးသည်။ |
| ကျန်ရှိသောလျှပ်စီးကြောင်းထိလွယ်ရှလွယ်မှု | မော်ဒယ်ပေါ်မူတည်၍ 30mA, 100mA, 300mA | 30mA ကို ကိုယ်ရေးကိုယ်တာရှော့ခ်ကာကွယ်မှုအတွက် အများအားဖြင့်အသုံးပြုကြပြီး 100mA သို့မဟုတ် 300mA ကဲ့သို့သော မြင့်မားသောတန်ဖိုးများကို အသုံးချမှုပေါ်မူတည်၍ စက်ပစ္စည်း သို့မဟုတ် မီးအန္တရာယ်ဦးတည်သော ကာကွယ်ရေးနည်းဗျူဟာများနှင့် ပိုမိုဆက်စပ်လေ့ရှိသည်။ |
| ခရီးအကွေ့များ | ရွေးချယ်ထားသောစီးရီးများတွင် B, C, D | B မျဉ်းကွေးကို လျှပ်စီးကြောင်းနည်းသောဆားကစ်များတွင် အသုံးပြုပြီး C မျဉ်းကွေးကို အထွေထွေရည်ရွယ်ချက်ဆားကစ်များတွင် အသုံးပြုကာ D မျဉ်းကွေးကို လျှပ်စီးကြောင်းမြင့်မားသောနေရာတွင် အသုံးပြုသည်။ |
| ထုတ်ကုန်အမျိုးအစား | အကွာအဝေးရှိ အီလက်ထရွန်းနစ် RCBO လိုင်းများ | လိုင်းဖွဲ့စည်းပုံ၊ တုံ့ပြန်မှုအပြုအမူနှင့် မော်ဒယ်ခွဲခြားမှုအတွက် အရေးကြီးသည်။ |
⎯⎯ Applications
VIOX RCBO များကို အသုံးပြုသည့်နေရာ
လူနေ
နောက်ဆုံးဆားကစ်ကာကွယ်မှု
ဂုိေဒါင္
ဖြန့်ဝေဘုတ်များ
ရုံးများ၊ လက်လီစနစ်များနှင့် ကျစ်လစ်သိပ်သည်းသော စီးပွားဖြစ်အကန့်များတွင် မော်ဂျူလာဌာနခွဲကာကွယ်မှုအတွက် သင့်လျော်သည်။.
စက္မႈ
ထိန်းချုပ်ရေးနှင့် ပါဝါအကန့်များ
ပေါင်းစပ်ကာကွယ်မှုသည် အကန့်ဗိသုကာကို ရိုးရှင်းစေသည့် စက်မှုနှင့် စီးပွားဖြစ်စနစ်များတွင် အသုံးပြုသည်။.
မော်ဂျူလာစနစ်များ
DIN ရထားလမ်းတပ်ဆင်ခြင်းများ
RCBO ထုတ်ကုန်များသည် နေရာနှင့် ဝါယာကြိုးအဖွဲ့အစည်းသည် အရေးပါသည့် DIN ရထားလမ်းအစည်းအဝေးများနှင့် ကောင်းစွာသင့်လျော်သည်။.
Branch Isolation
Individual Circuit Protection
RCBOs support per-circuit protection layouts where leakage and overcurrent protection are combined in one module.
Electronic Loads
Modern Circuit Environments
RCBO type selection becomes more important in circuits with electronics, inverter-driven equipment, and converter-based systems.
⎯⎯ ရွေးချယ်ခြင်း
RCBO Selection Factors
STEPS
- RCD type: AC, A, F, or B
- Pole format and circuit arrangement
- Rated current and branch-protection range
- ချိုးဖျက်နိုင်စွမ်း
- ကျန်ရှိသောလျှပ်စီးကြောင်း အာရုံခံနိုင်စွမ်း
- Trip curve and load characteristics
- Panel layout and installation format
TIPS
RCBO comparison usually starts with leakage-current type and circuit function, then moves to pole format, current range, breaking capacity, sensitivity, and trip-curve matching.
⎯⎯ FAQ
မကြာခဏမေးမေးခွန်းများ
What does an RCBO protect against?
An RCBO protects against residual-current faults, overloads, and short circuits in one device.
What is the difference between an RCBO and an RCCB?
An RCCB provides residual-current protection only, while an RCBO combines residual-current protection with overload and short-circuit protection.
What is the difference between an RCBO and an MCB?
An MCB provides overload and short-circuit protection, while an RCBO adds residual-current protection in the same device.
What trip curves are available?
Selected VIOX RCBO series show B, C, and D trip-curve options depending on the model.
How do I know whether an RCBO trip was caused by leakage or overcurrent?
Practical troubleshooting usually starts with the trip indication, the connected load condition, and whether the event follows startup current, insulation leakage, or a recurring earth-fault pattern. The exact method depends on the device design and the installation environment.
What current range do VIOX RCBOs cover?
The current live RCBO product range shows models from 6A to 63A depending on series.
⎯⎯ RCCB Resources
RCBO Catalogs, Specifications, and Series Information
The VIOX RCBO range covers modular combined-protection applications across residential, commercial, and industrial systems.
Product Notes
Key product considerations include pole format, current range, breaking capacity, sensitivity level, trip curve, and installation environment.
