စက်မှုအလိုအလျောက်စနစ်အတွက် ထိန်းချုပ်ဘောင်များကို ဒီဇိုင်းဆွဲသည့်အခါ၊ interface relay module များနှင့် standard PCB relay များကြား ရွေးချယ်ခြင်းသည် စနစ်၏ ယုံကြည်စိတ်ချရမှု၊ ပြုပြင်ထိန်းသိမ်းမှုစရိတ်များနှင့် ရေရှည်စွမ်းဆောင်ရည်ကို သိသိသာသာ သက်ရောက်မှုရှိနိုင်သည်။ Interface relay module များသည် built-in protection circuit များနှင့် DIN-rail mounting ပါရှိသော plug-and-play တပ်ဆင်မှုကို ပေးစွမ်းနိုင်ပြီး မကြာခဏ ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်သော high-density panel များအတွက် အကောင်းဆုံးဖြစ်သည်။ Standard PCB relay များသည် နေရာအကန့်အသတ်နည်းပြီး အစားထိုးလဲလှယ်မှု သက်တမ်းကို ခန့်မှန်းနိုင်သော high-volume ထုတ်လုပ်မှုအတွက် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းနည်းများကို ပေးစွမ်းသည်။ ဆုံးဖြတ်ချက်သည် သင်၏ application ၏ switching frequency၊ ပတ်ဝန်းကျင်အခြေအနေများ၊ panel နေရာအကန့်အသတ်များနှင့် ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူစွာရရှိနိုင်မှု လိုအပ်ချက်များပေါ်တွင် မူတည်ပါသည်။.
သော့ထုတ်ယူမှုများ
- Interface relay module များ discrete PCB relay assemblies များနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်ချိန်ကို 40% အထိ လျှော့ချပေးသည့် protection circuit များ၊ LED အညွှန်းများနှင့် စံပြုထားသော socket များကို ပေါင်းစပ်ထားသည်။
- Standard PCB relay များ တစ်ယူနစ်လျှင် 30-50% သက်သာသော်လည်း အပိုပစ္စည်းများ (diodes, resistors, indicators) နှင့် custom PCB ဒီဇိုင်း လိုအပ်သည်။
- လျှပ်စစ်အထီးကျန် သိသိသာသာ ကွာခြားသည်- interface module များသည် optocoupler များမှတစ်ဆင့် 4-6kV isolation ကို ပုံမှန်အားဖြင့် ပေးစွမ်းနိုင်ပြီး အခြေခံ PCB relay များသည် relay ၏ inherent coil-to-contact isolation (ပုံမှန်အားဖြင့် 4kV) ကိုသာ ပေးစွမ်းသည်။
- ပြုပြင်ထိန်းသိမ်းနိုင်မှု plug-in interface module များဖြင့် သာလွန်ကောင်းမွန်သည်—နည်းပညာရှင်များသည် ဘေးချင်းကပ် ဝါယာကြိုးများကို အနှောင့်အယှက်မပေးဘဲ ပျက်စီးနေသော relay များကို စက္ကန့် 60 အောက်အတွင်း အစားထိုးနိုင်သည်။
- IEC 61810-1 လိုက်နာမှု စက်မှု interface module များအတွက် စံဖြစ်ပြီး အပူချိန်အကွာအဝေး (-40°C မှ +70°C) နှင့် တုန်ခါမှုအခြေအနေများတွင် တသမတ်တည်း စွမ်းဆောင်ရည်ကို သေချာစေသည်။
အခြေခံ ကွာခြားချက်များကို နားလည်ခြင်း
Interface Relay Module ဆိုသည်မှာ အဘယ်နည်း။
Interface relay module သည် စက်မှုအလိုအလျောက်စနစ် application များအတွက် အထူးဒီဇိုင်းထုတ်ထားသော pre-assembled switching unit တစ်ခုဖြစ်သည်။ ၎င်းသည် electromechanical relay ကို integrated protection circuit များ၊ status indicator များ နှင့် စံပြုထားသော mounting system (ပုံမှန်အားဖြင့် DIN-rail compatible) တို့နှင့် ပေါင်းစပ်ထားသည်။ ဤ module များသည် low-voltage control signal များ (များသောအားဖြင့် 24V DC တွင်လည်ပတ်သော PLC များမှ) နှင့် motors, solenoids နှင့် valves ကဲ့သို့သော higher-power field device များကြား အရေးပါသော interface အဖြစ် လုပ်ဆောင်သည်။.
Interface relay module များ၏ architecture သည် စက်မှုထိန်းချုပ်မှုတွင် အခြေခံစိန်ခေါ်မှုကို ဖြေရှင်းပေးသည်- power switching ၏ ကြမ်းတမ်းသော လျှပ်စစ်ပတ်ဝန်းကျင်မှ အထိခိုက်မခံသော control electronics များကို ကာကွယ်ပေးခြင်းဖြစ်သည်။ ခေတ်မီ interface module များတွင် optocoupler isolation ပါ၀င်ပြီး control input နှင့် relay coil အကြား galvanic barrier ကို ဖန်တီးပေးသည်။ ဤ optical isolation သည် voltage spike များ၊ electromagnetic interference နှင့် ground loop များသည် PLC သို့မဟုတ် control system သို့ ပြန်လည်ပျံ့နှံ့ခြင်းမှ တားဆီးပေးသည်။.
Standard PCB Relay ဆိုသည်မှာ အဘယ်နည်း။
Standard PCB relay သည် printed circuit board များပေါ်တွင် တိုက်ရိုက်ဂဟေဆက်ရန် ဒီဇိုင်းထုတ်ထားသော discrete electromechanical switching component တစ်ခုဖြစ်သည်။ ဤ relay များတွင် အခြေခံ relay ယန္တရား—coil, armature နှင့် contacts—integrated protection circuit များ သို့မဟုတ် mounting infrastructure မပါဝင်ပါ။ PCB relay များကို အကျယ် 15.8mm သာရှိသော miniature 10A အမျိုးအစားများမှ 30A သို့မဟုတ် ထို့ထက်ပို၍ ကိုင်တွယ်နိုင်သော ပိုကြီးသော power relay များအထိ အမျိုးမျိုးသော footprints များဖြင့် ရရှိနိုင်သည်။.
PCB relay များ၏ ရိုးရှင်းမှုသည် တစ်ယူနစ်လျှင် ကုန်ကျစရိတ်သည် အရေးအကြီးဆုံးဖြစ်သော high-volume ထုတ်လုပ်မှုအတွက် ဆွဲဆောင်မှုရှိစေသည်။ သို့သော် ဤရိုးရှင်းမှုသည် trade-offs များဖြင့် လာပါသည်။ circuit ဒီဇိုင်နာများသည် coil suppression အတွက် flyback diodes၊ current-limiting resistors၊ LED indicators နှင့် microcontrollers များနှင့် interface လုပ်ရန် transistor သို့မဟုတ် MOSFET drivers များအပါအဝင် ပြင်ပအစိတ်အပိုင်းများကို ထည့်သွင်းရမည်ဖြစ်သည်။ လိုအပ်သော စုစုပေါင်း component အရေအတွက်နှင့် PCB real estate သည် အထူးသဖြင့် low to medium ထုတ်လုပ်မှုပမာဏတွင် ကနဦးကုန်ကျစရိတ် အားသာချက်ကို မကြာခဏ ပျက်ပြယ်စေသည်။.
Standard PCB relay များသည် ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းအတွင်း field အစားထိုးလဲလှယ်မှုကို မမျှော်လင့်ထားသည့် HVAC controllers၊ appliances သို့မဟုတ် automotive modules များကဲ့သို့ ထုတ်ကုန်၏ electronics များတွင် relay ကို အမြဲတမ်းပေါင်းစပ်ထားသည့် application များတွင် ထူးချွန်သည်။ relay သည် စမ်းသပ်ပြီး စစ်ဆေးအတည်ပြုထားသော ပြီးပြည့်စုံသော unit တစ်ခုအနေဖြင့် circuit board assembly ၏ တစ်စိတ်တစ်ပိုင်းဖြစ်လာသည်။.
အသေးစိတ် နှိုင်းယှဉ်ချက်- Interface Module များ နှင့် PCB Relay များ

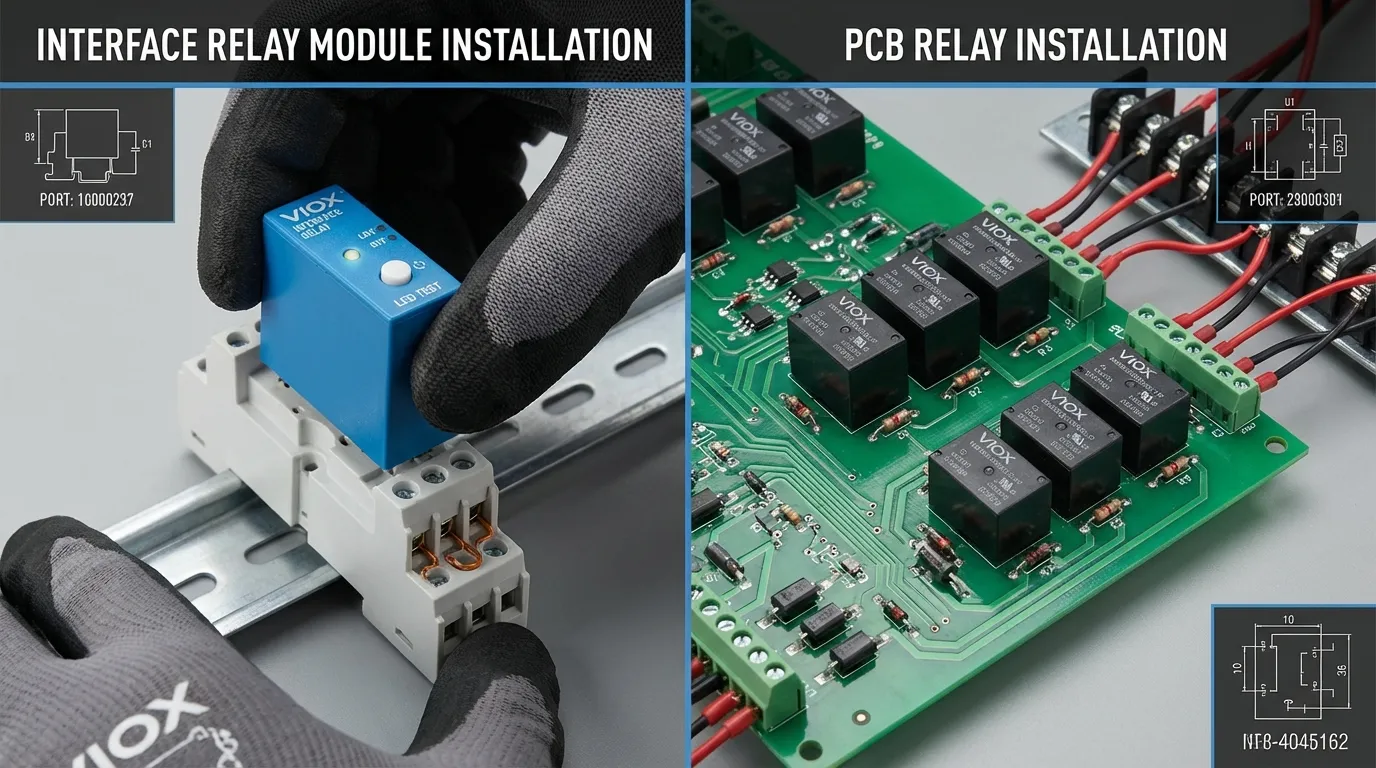

တပ်ဆင်ခြင်းနှင့် ပေါင်းစည်းခြင်း
Interface relay module များသည် ၎င်းတို့၏ plug-and-play architecture မှတဆင့် panel assembly ကို တော်လှန်ပြောင်းလဲစေသည်။ relay သည် DIN rail တွင် အမြဲတမ်းတပ်ဆင်ထားသော pre-wired socket base ထဲသို့ ပလပ်ထိုးသည်။ ဝါယာကြိုးအခြေခံအဆောက်အအုံမှ switching element ကို ခွဲထုတ်ခြင်းဆိုသည်မှာ နည်းပညာရှင်များသည် ကိရိယာများမပါဘဲ၊ ဘေးချင်းကပ် circuit များကို အနှောင့်အယှက်မပေးဘဲနှင့် ဝါယာကြိုးအမှားအယွင်းများ ဖြစ်နိုင်ခြေမရှိဘဲ ပျက်စီးနေသော relay ကို အစားထိုးလဲလှယ်နိုင်သည်ဟု ဆိုလိုသည်။ ပြီးပြည့်စုံသော relay circuit အတွက် တပ်ဆင်ချိန်—ဖြည်ခြင်းမှ လုပ်ငန်းလည်ပတ်မှု စမ်းသပ်ခြင်းအထိ—relay တစ်ခုလျှင် ပျမ်းမျှ 3-5 မိနစ် ကြာသည်။.
Standard PCB relay များသည် အခြေခံအားဖြင့် ကွဲပြားခြားနားသော ပေါင်းစည်းမှုနည်းလမ်းကို တောင်းဆိုသည်။ relay ကို ၎င်း၏ supporting component များဘေးတွင် custom-designed PCB သို့ ဂဟေဆက်ရမည်ဖြစ်သည်။ ဤ PCB သည် ထို့နောက် ထိန်းချုပ်ဘောင်အတွင်း လုံခြုံစေရန်အတွက် mounting hardware (ပုံမှန်အားဖြင့် standoffs သို့မဟုတ် brackets) လိုအပ်သည်။ ဝါယာကြိုး terminations များသည် PCB ပေါ်ရှိ screw terminals သို့မဟုတ် solder pads များသို့ ချိတ်ဆက်သည်။ ဤနည်းလမ်းသည် အလိုအလျောက် assembly ပါ၀င်သော ထုတ်လုပ်မှုပတ်ဝန်းကျင်တွင် ကောင်းမွန်စွာအလုပ်လုပ်သော်လည်း field တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းအတွက် သိသာထင်ရှားသော စိန်ခေါ်မှုများကို ဖန်တီးပေးသည်။.
ဝါယာကြိုးနည်းလမ်းသည် သိသိသာသာ ကွဲပြားသည်။ Interface module များသည် စက်မှုဝါယာကြိုး gauges များအတွက် ဒီဇိုင်းထုတ်ထားသော spring-clamp သို့မဟုတ် screw terminals များကို အသုံးပြုသည် (ပုံမှန်အားဖြင့် 0.5-2.5mm² / 20-14 AWG)၊ solid နှင့် stranded conductors နှစ်မျိုးလုံးကို လက်ခံသည်။ PCB relay များသည် တိုက်ရိုက် PCB traces သို့မဟုတ် pads များသို့ ဂဟေဆက်ထားသော flying leads များ လိုအပ်သည်—မည်သည့်နည်းလမ်းကမျှ လွယ်ကူသော field ပြုပြင်မွမ်းမံခြင်း သို့မဟုတ် ပြဿနာဖြေရှင်းခြင်းကို မလွယ်ကူစေပါ။.

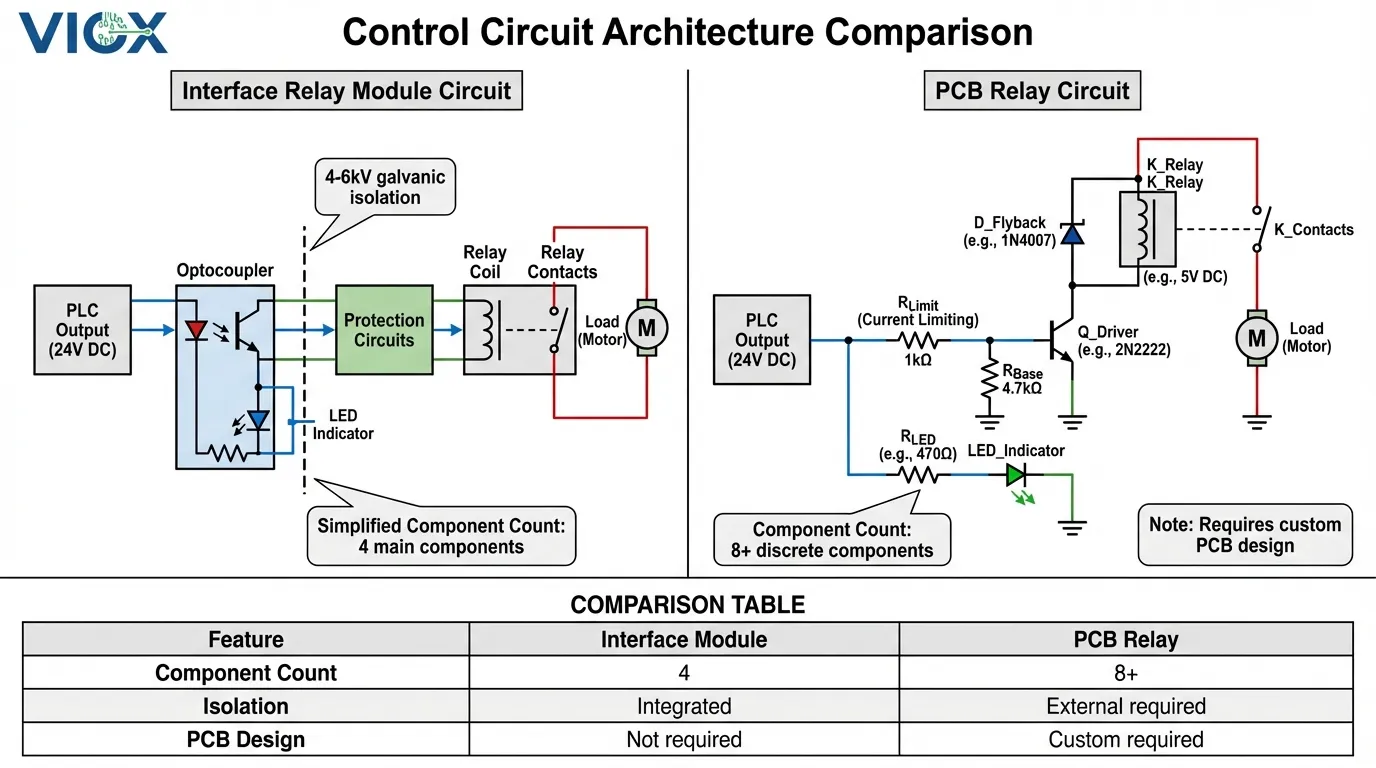

လျှပ်စစ်ကာကွယ်မှုနှင့် Isolation
လျှပ်စစ် isolation architecture သည် ဤ relay အမျိုးအစားနှစ်ခုကြား အရေးအကြီးဆုံး functional ကွာခြားချက်ကို ကိုယ်စားပြုသည်။ Interface relay module များတွင် control input တွင် optocoupler isolation ပါ၀င်ပြီး 4,000V နှင့် 6,000V ကြား အဆင့်သတ်မှတ်ထားသော galvanic barrier ကို ဖန်တီးပေးသည်။ ဤ optical isolation သည် load ဘက်ရှိ voltage transients၊ ground potential ကွာခြားချက်များ သို့မဟုတ် electromagnetic interference များသည် control system သို့ ပြန်လည်ပျံ့နှံ့ခြင်းမပြုနိုင်ကြောင်း သေချာစေသည်။.
optocoupler circuit သည် လျှပ်စစ် control signal ကို LED မှတဆင့် အလင်းအဖြစ်သို့ ပြောင်းလဲခြင်းဖြင့် လုပ်ဆောင်ပြီး၊ ထို့နောက် isolated ဘက်ရှိ phototransistor ကို relay coil ကို အားဖြည့်ရန် လှုံ့ဆော်ပေးသည်။ ဤအလင်းအခြေခံ signal လွှဲပြောင်းခြင်းဆိုသည်မှာ PLC output နှင့် relay coil အကြား လျှပ်စစ်ချိတ်ဆက်မှု လုံးဝမရှိပါ—optical path သာရှိသည်။ ဤ architecture သည် module တစ်ခုလျှင် $200-$800 ကုန်ကျသော ဈေးကြီးသော PLC output card များကို voltage spike များ သို့မဟုတ် ဝါယာကြိုးချို့ယွင်းမှုများကြောင့် ပျက်စီးခြင်းမှ ကာကွယ်ပေးသည်။.
Standard PCB relay များသည် relay coil နှင့် contacts အကြား inherent isolation ကိုသာ ပေးစွမ်းသည်—IEC 61810-1 စံနှုန်းများနှင့်အညီ ပုံမှန်အားဖြင့် 4,000V တွင် အဆင့်သတ်မှတ်ထားသည်။ ဤ coil-to-contact isolation သည် application များစွာအတွက် လုံလောက်သော်လည်း relay coil ကို မောင်းနှင်သော control circuit အတွက် မည်သည့်ကာကွယ်မှုမှ မပေးစွမ်းပါ။ coil terminals များပေါ်ရှိ မည်သည့် voltage spike မဆို microcontroller သို့မဟုတ် PLC output သို့ တိုက်ရိုက်ပြန်လည်ပျံ့နှံ့နိုင်သည်။ circuit ဒီဇိုင်နာများသည် တူညီသောကာကွယ်မှုကိုရရှိရန် ပြင်ပကာကွယ်မှုအစိတ်အပိုင်းများ—TVS diodes, optocouplers သို့မဟုတ် isolation amplifiers—ကို ထည့်သွင်းရမည်ဖြစ်ပြီး ကုန်ကျစရိတ်နှင့် ရှုပ်ထွေးမှုကို နှစ်မျိုးစလုံး တိုးမြင့်စေသည်။.
ကာလကြာရှည်သော cable runs များ၊ inductive loads များ နှင့် ဖြစ်နိုင်ချေရှိသော ground loop များပါ၀င်သော စက်မှုပတ်ဝန်းကျင်တွင် လက်တွေ့အကျိုးသက်ရောက်မှုများမှာ ရှင်းလင်းလာသည်။ 3-phase contactor ကို switching လုပ်သော motor starter circuit သည် အနှောင့်အယှက်ဖြစ်စဉ်အတွင်း 1,000V ကျော်သော voltage transients များကို ထုတ်ပေးနိုင်သည်။ သင့်လျော်သော isolation မရှိဘဲ ဤ transients များသည် PLC outputs များကို ပျက်စီးစေနိုင်သည်၊ control signal များကို ပျက်စီးစေနိုင်သည် သို့မဟုတ် nuisance trips များကို ဖြစ်စေနိုင်သည်။ integrated optocoupler isolation ပါ၀င်သော interface module များသည် ဤအခြေအနေများကို ၎င်းတို့၏ စံဒီဇိုင်း၏ တစ်စိတ်တစ်ပိုင်းအဖြစ် ကိုင်တွယ်ဖြေရှင်းသည်။.

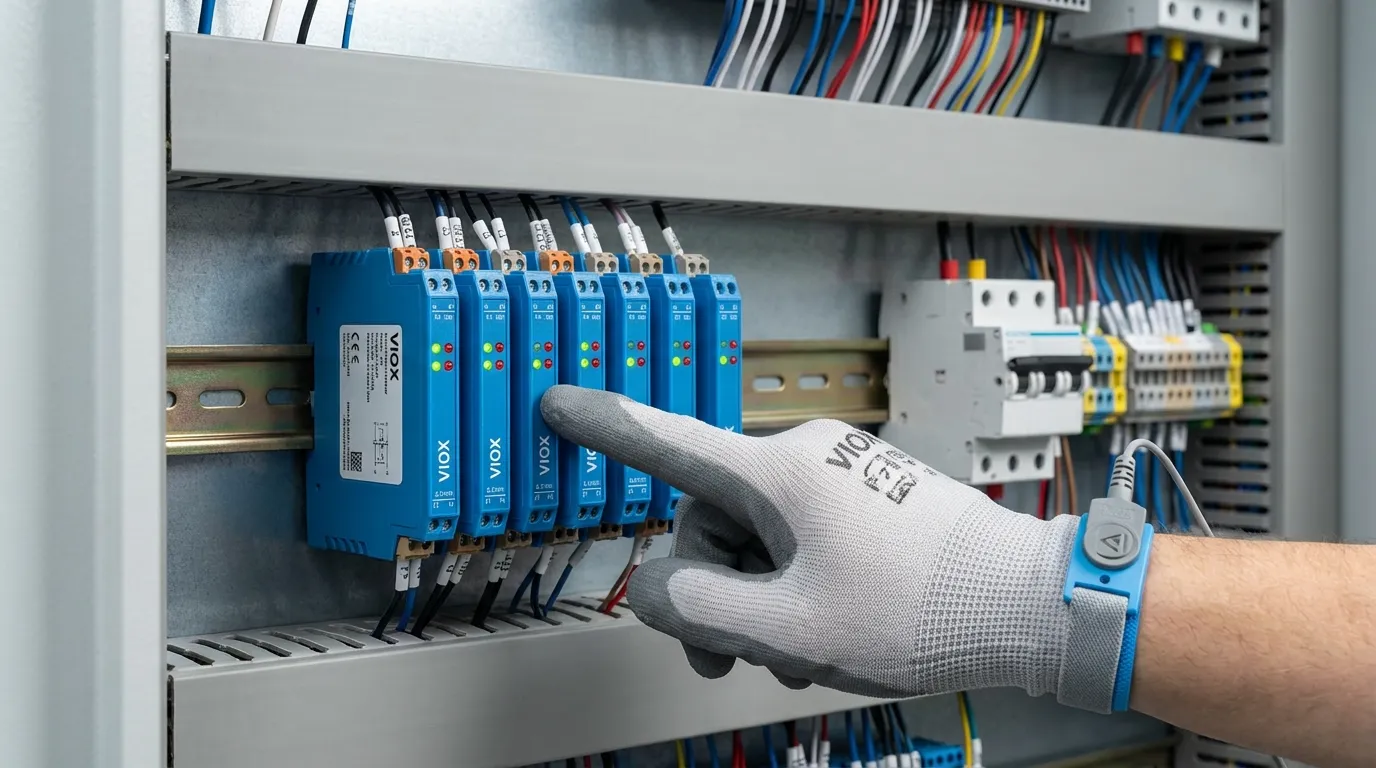

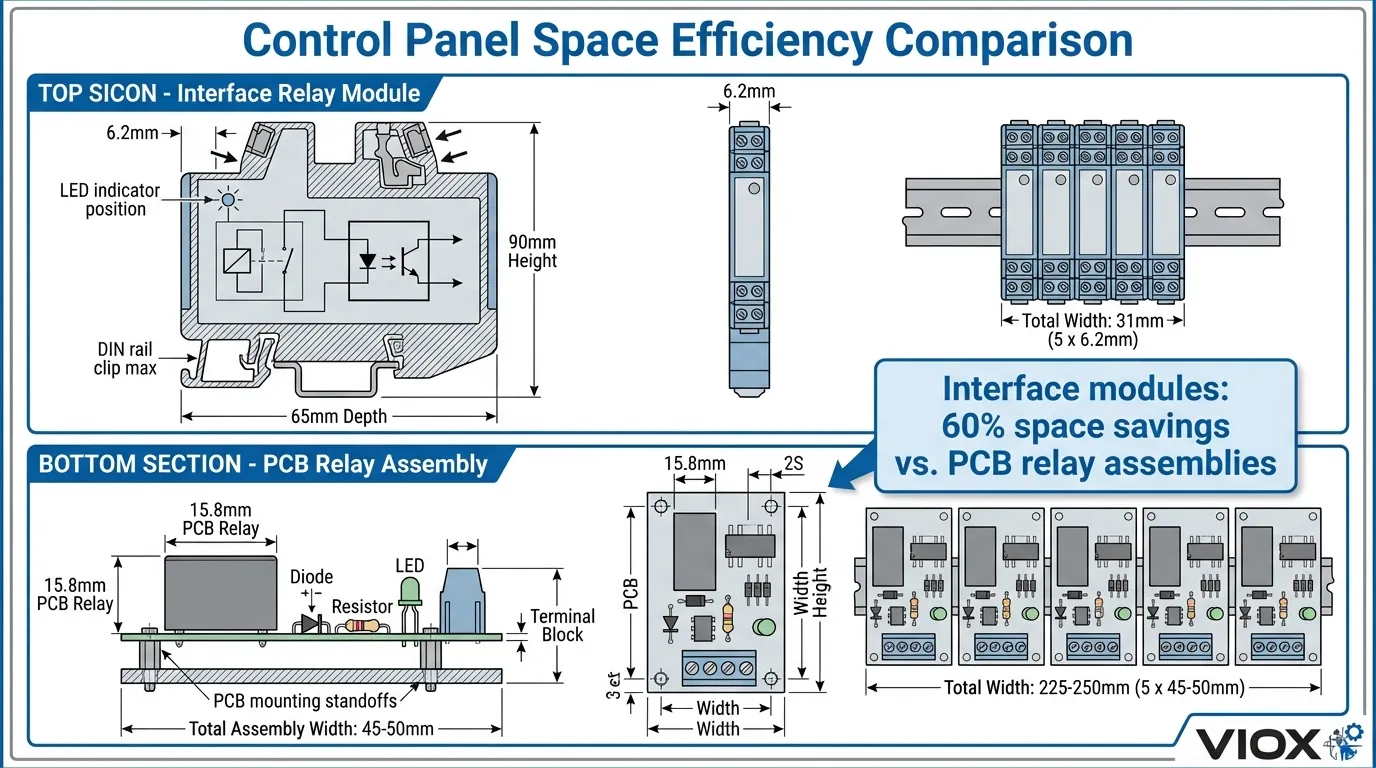

နေရာထိရောက်မှုနှင့် Panel သိပ်သည်းဆ
ခေတ်မီစက်မှုထိန်းချုပ်ဘောင်များသည် သေးငယ်သော enclosures များထဲသို့ လုပ်ဆောင်နိုင်စွမ်းကို ပိုမိုထည့်သွင်းရန် အဆက်မပြတ် ဖိအားပေးခံနေရသည်။ Interface relay module များသည် ultra-slim ဒီဇိုင်းများမှတဆင့် ဤစိန်ခေါ်မှုကို ဖြေရှင်းရန် တီထွင်ထုတ်လုပ်ထားသည်။ လက်ရှိမျိုးဆက် slim relay module များသည် အကျယ် 6.2mm သာရှိသည်—လေးပုံတစ်ပုံလက်မအောက်သာရှိသည်—250V AC တွင် 6A switching capacity အပြည့်အဝကို ထိန်းသိမ်းထားသည်။ DIN rail ၏ စံ 200mm အပိုင်းသည် ဤ slim module များ၏ 32 ခုကို နေရာချထားနိုင်ပြီး စမတ်ဖုန်းထက် သေးငယ်သော footprint တွင် 32 independent switching circuit များကို ပေးစွမ်းနိုင်သည်။.
ဤနေရာထိရောက်မှုသည် relay ကိုယ်တိုင်ထက် ကျော်လွန်သွားသည်။ interface module များသည် protection circuit များ၊ indicators များ နှင့် terminal connections များကို ပေါင်းစပ်ထားသောကြောင့် PCB relay တပ်ဆင်မှုများ လိုအပ်သော သီးခြား PCB assemblies များ၊ mounting brackets များ နှင့် interconnecting wiring များအတွက် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။ supporting component များ နှင့် mounting hardware အားလုံးကို ထည့်သွင်းစဉ်းစားသောအခါ interface module solution မှ သုံးစွဲသော စုစုပေါင်း panel volume သည် တူညီသော PCB relay အကောင်အထည်ဖော်မှုထက် ပုံမှန်အားဖြင့် 40-60% လျော့နည်းသည်။.
Standard PCB relay များသည် တစ်ဦးချင်း component များအနေဖြင့် compact ဖြစ်သော်လည်း သိသာထင်ရှားသော supporting infrastructure လိုအပ်သည်။ ပုံမှန် miniature PCB relay သည် အကျယ် 15.8mm ရှိသော်လည်း relay၊ socket၊ protection diodes၊ driver transistor၊ LED indicator နှင့် terminal blocks များအပါအဝင် ပြီးပြည့်စုံသော PCB assembly သည် panel အကျယ် 40-60mm ကို နေရာယူသည်။ single PCB ပေါ်ရှိ relay circuit များစွာသည် သိပ်သည်းဆကို တိုးတက်စေနိုင်သော်လည်း လိုက်လျောညီထွေရှိမှု၏ ကုန်ကျစရိတ်ဖြင့်—relay တစ်ခုပျက်စီးပါက board တစ်ခုလုံးကို မကြာခဏ အစားထိုးလဲလှယ်ရန် လိုအပ်သည်။.
interface module များမှ အသုံးပြုသော DIN-rail mounting system သည် panel layout လိုက်လျောညီထွေရှိမှုတွင် အပိုဆောင်းအားသာချက်များကို ပေးစွမ်းသည်။ Module များကို မည်သည့်အစီအစဥ်တွင်မဆို စီစဥ်နိုင်သည်၊ အလွယ်တကူ ပြန်လည်နေရာချထားနိုင်သည် သို့မဟုတ် mounting structures များကို ပြန်လည်ဒီဇိုင်းဆွဲစရာမလိုဘဲ တိုးချဲ့နိုင်သည်။ PCB assemblies များသည် panel ဒီဇိုင်းအတွင်း ဆုံးဖြတ်ထားသော fixed mounting positions များ လိုအပ်ပြီး field ပြုပြင်မွမ်းမံမှုများကို စိန်ခေါ်မှုဖြစ်စေသည်။.
ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဝန်ဆောင်မှုပေးနိုင်မှု
interface relay module များ၏ ဝန်ဆောင်မှုပေးနိုင်မှု အားသာချက်သည် မမျှော်လင့်ထားသော downtime ဖြစ်ရပ်များအတွင်း အထင်ရှားဆုံးဖြစ်လာသည်။ ထုတ်လုပ်မှုပတ်ဝန်းကျင်တွင် relay တစ်ခုပျက်စီးသောအခါ downtime ၏ မိနစ်တိုင်းသည် ဆုံးရှုံးသွားသော ၀င်ငွေသို့ တိုက်ရိုက်ပြောင်းလဲပေးသည်—အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွက် တစ်နာရီလျှင် ဒေါ်လာထောင်ချီ၍ တိုင်းတာလေ့ရှိသည်။ Interface module များသည် စက္ကန့် 60 အောက်အတွင်း အစားထိုးလဲလှယ်မှုကို လုပ်ဆောင်နိုင်သည်- ပျက်စီးနေသော relay ကို ၎င်း၏ socket မှ ဆွဲထုတ်ပါ၊ အစားထိုးလဲလှယ်မှုကို ပလပ်ထိုးပါ၊ LED indicators များကို စစ်ဆေးအတည်ပြုပါ၊ ပြီးလျှင် လုပ်ငန်းလည်ပတ်မှုကို ပြန်လည်ရယူပါ။ ကိရိယာများ မလိုအပ်ပါ၊ ဝါယာကြိုးပြောင်းလဲမှုများ မရှိပါ၊ ချိတ်ဆက်မှုအမှားအယွင်းများ ဖြစ်နိုင်ခြေ မရှိပါ။.
ဤ plug-and-play ပြုပြင်ထိန်းသိမ်းမှုပုံစံသည် ကြိုတင်ကာကွယ်သော ပြုပြင်ထိန်းသိမ်းမှုဗျူဟာများကိုလည်း ပံ့ပိုးပေးသည်။ ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များသည် အပို relay module များ၏ သင့်တင့်လျောက်ပတ်သောစာရင်းကို သိုလှောင်ထားနိုင်သည်—ပုံမှန်အားဖြင့် တပ်ဆင်ထားသော အရေအတွက်၏ 10-20%—ဤအပိုပစ္စည်းများသည် panel ဒီဇိုင်းများနှင့် application များစွာတွင် တွဲဖက်အသုံးပြုနိုင်ကြောင်း သိရှိထားသည်။ relay module များသည် ဗို့အားအဆင့်သတ်မှတ်ချက်ဖြင့် အရောင်ကုဒ်ဖြင့် သတ်မှတ်ထားခြင်း သို့မဟုတ် အညွှန်းတပ်ထားခြင်းဖြစ်ပြီး အတွေ့အကြုံနည်းသော နည်းပညာရှင်များအတွက်ပင် အမြင်အာရုံဖြင့် စစ်ဆေးအတည်ပြုခြင်းကို ရိုးရှင်းစေသည်။.
Standard PCB relay ပြုပြင်ထိန်းသိမ်းမှုသည် သိသာထင်ရှားသော စိန်ခေါ်မှုများကို တင်ပြသည်။ ပျက်စီးနေသော PCB relay ကို အစားထိုးလဲလှယ်ရန်အတွက် component အဟောင်းကို desoldering လုပ်ပြီး အသစ်တစ်ခုကို ဂဟေဆက်ရန် လိုအပ်သည်—အထူးကျွမ်းကျင်မှုများ၊ ကိရိယာများနှင့် အချိန်လိုအပ်သော အလုပ်တစ်ခုဖြစ်သည်။ စက်မှုပတ်ဝန်းကျင်တွင် ၎င်းသည် PCB assembly တစ်ခုလုံးကို panel မှ ဖယ်ရှားခြင်း၊ workbench သို့မဟုတ် ပြုပြင်ရေးစက်ရုံသို့ သယ်ယူပို့ဆောင်ခြင်း၊ ပြုပြင်ခြင်းကို လုပ်ဆောင်ခြင်းနှင့် ပြန်လည်တပ်ဆင်ခြင်းတို့ကို မကြာခဏဆိုသလို ဆိုလိုသည်။ အစားထိုး PCB များ ချက်ချင်းမရရှိနိုင်ပါက စုစုပေါင်း downtime သည် နာရီပိုင်း သို့မဟုတ် ရက်ပိုင်းအထိ ကြာရှည်နိုင်သည်။.
စမ်းသပ်ခြင်းနှင့် စစ်ဆေးအတည်ပြုခြင်း လုပ်ငန်းစဥ်သည်လည်း သိသိသာသာ ကွဲပြားသည်။ Interface module များတွင် ပါဝါအခြေအနေနှင့် relay အခြေအနေ နှစ်မျိုးလုံးကို ပြသသည့် LED indicators များ ပါ၀င်ပြီး စမ်းသပ်ကိရိယာမပါဘဲ လုပ်ငန်းလည်ပတ်မှုကို အမြင်အာရုံဖြင့် အတည်ပြုနိုင်စေပါသည်။ Module များစွာတွင် နည်းပညာရှင်များသည် control system နှင့် သီးခြား relay လုပ်ငန်းလည်ပတ်မှုကို စစ်ဆေးအတည်ပြုရန် ခွင့်ပြုသည့် manual test ခလုတ်များ ပါ၀င်သည်။ PCB relay circuit များသည် သင့်လျော်သော လုပ်ငန်းလည်ပတ်မှုကို အတည်ပြုရန် multimeter စမ်းသပ်ခြင်း သို့မဟုတ် oscilloscope ခွဲခြမ်းစိတ်ဖြာခြင်း လိုအပ်သည်—အချိန်ပိုကြာပြီး ကျွမ်းကျင်မှုအဆင့်များ ပိုမိုလိုအပ်သည်။.
ကုန်ကျစရိတ် ခွဲခြမ်းစိတ်ဖြာခြင်း- ကနဦးကုန်ကျစရိတ် နှင့် ပိုင်ဆိုင်မှု၏ စုစုပေါင်းကုန်ကျစရိတ်
interface module များ နှင့် PCB relay များကြား ကုန်ကျစရိတ် နှိုင်းယှဉ်ခြင်းသည် ဂန္ထဝင် ကနဦးကုန်ကျစရိတ် နှင့် ပိုင်ဆိုင်မှု၏ စုစုပေါင်းကုန်ကျစရိတ် အခြေအနေကို ဖော်ပြသည်။ Standard PCB relay များသည် သင့်တင့်လျောက်ပတ်သော ပမာဏတွင် တစ်ယူနစ်လျှင် $2-$5 ကုန်ကျပြီး interface relay module များသည် သတ်မှတ်ချက်များပေါ်မူတည်၍ $8-$25 အထိရှိသည်။ ဤ 3-5x ဈေးနှုန်းကွာခြားမှုသည် PCB relay များကို ကနဦးဘတ်ဂျက်တွင် ပိုမိုချွေတာနိုင်သည်ဟု ထင်ရစေသည်။.
သို့သော် ပြည့်စုံသော ကုန်ကျစရိတ် ခွဲခြမ်းစိတ်ဖြာမှုတွင် ဆက်စပ်အစိတ်အပိုင်းများနှင့် လုပ်အားအားလုံး ပါ၀င်ရမည်ဖြစ်သည်။ functional PCB relay circuit တစ်ခုတွင်- relay ($3), socket ($1.50), flyback diode ($0.20), driver transistor ($0.30), current-limiting resistor ($0.05), LED indicator ($0.15) နှင့် terminal blocks ($2.50) လိုအပ်သည်—စုစုပေါင်း component များတွင် $7.70 ခန့်ရှိသည်။ custom PCB ဒီဇိုင်း ($500-$2,000 per design), PCB ထုတ်လုပ်ခြင်း ($1-$3 per board), assembly လုပ်အား ($5-$10 per relay circuit) နှင့် စမ်းသပ်ချိန်တို့ကို ထည့်ပါ၊ relay circuit တစ်ခုလျှင် အမှန်တကယ်ကုန်ကျစရိတ်သည် $15-$20 နီးပါးရှိသည်။.
တစ်ယူနစ်လျှင် $12-$15 ရှိသော interface relay module များသည် အထူးသဖြင့် တပ်ဆင်လုပ်အားကို ထည့်သွင်းစဉ်းစားသောအခါ ကုန်ကျစရိတ် ယှဉ်ပြိုင်နိုင်စွမ်းရှိလာသည်။ Panel တည်ဆောက်သူများသည် PCB relay assemblies များနှင့် နှိုင်းယှဉ်ပါက interface module များကို အသုံးပြုသည့်အခါ assembly ချိန်တွင် 40-50% လျှော့ချနိုင်ကြောင်း အစီရင်ခံသည်။ 50-relay ထိန်းချုပ်ဘောင်အတွက် ဤအချိန်သက်သာမှုသည် လုပ်အားနာရီ 20 ကျော်အထိ ရှိနိုင်သည်—ပုံမှန်စက်မှုလုပ်အားနှုန်းများတွင် $600-$1,200 တိုက်ရိုက်ကုန်ကျစရိတ် သက်သာမှုကို ကိုယ်စားပြုသည်။.
ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ် ကွာခြားမှုသည် စနစ်သက်တမ်းတစ်လျှောက် တိုးလာသည်။ ပျက်စီးနေသော interface module သည် $12-$15 နှင့် နည်းပညာရှင်၏ 5 မိနစ် (8-$10) ကုန်ကျပြီး စုစုပေါင်းပြုပြင်စရိတ်သည် $25 အောက်ဖြစ်သည်။ ပျက်စီးနေသော PCB relay circuit သည် PCB assembly တစ်ခုလုံးကို အစားထိုးလဲလှယ်ရန် မကြာခဏဆိုသလို လိုအပ်သည် ($50-$150) နှင့် ကျွမ်းကျင်သော နည်းပညာရှင်၏ 1-2 နာရီ ($100-$200)၊ ပျက်စီးမှုတစ်ခုလျှင် စုစုပေါင်း $150-$350 ကုန်ကျသည်။ ပုံမှန်စက်မှု relay ပျက်စီးမှုနှုန်းများ (နှစ်စဉ် 0.5-1%) ဖြင့် 10 နှစ်ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက် interface module များ၏ ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ် အားသာချက်သည် panel တစ်ခုလျှင် $500-$1,000 ကျော်အထိ ရှိနိုင်သည်။.
နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ နှိုင်းယှဉ်ဇယား
| အင္တာနက္စာမ်က္ႏွာ | Interface Relay Module | Standard PCB Relay |
|---|---|---|
| ဆက်သွယ်ပးခ်က္ | 6A @ 250V AC (ပုံမှန် slim module များ) 10-16A @ 250V AC (စံ module များ) |
5-10A @ 250V AC (miniature) 10-30A @ 250V AC (power relay များ) |
| ဗို့အားကို ထိန်းချုပ်ပါ။ | 24V DC, 24V AC, 120V AC, 230V AC (plug-in coil ရွေးချယ်စရာများ) |
ဒီဇိုင်းတစ်ခုလျှင် Custom (ပုံမှန်အားဖြင့် 5V, 12V, 24V DC) |
| လျှပ်စစ်အထီးကျန် | 4-6kV (optocoupler input isolation) + 4kV (coil-to-contact) |
4kV (IEC 61810-1 အရ coil-to-contact သာ) |
| တုန့်ပြန်အချိန် | 8-12ms (ပုံမှန် electromechanical) | 5-10ms (ပုံမှန် electromechanical) |
| စက်ပိုင်းဆိုင်ရာဘဝ | ၁၀-၂၀ သန်း ကြိမ် လုပ်ဆောင်နိုင်ခြင်း | လုပ်ဆောင်ချက် သန်း 10 (ပုံမှန်) |
| လျှပ်စစ်ဘဝ | အဆင့်သတ်မှတ်ထားသော ဝန်တွင် လုပ်ဆောင်မှု 100,000 | အဆင့်သတ်မှတ်ထားသော ဝန်တွင် လုပ်ဆောင်မှု 100,000 |
| လည်ပတ်အပူချိန် | -40°C မှ +70°C (စက်မှုအဆင့်) | -40°C မှ +85°C (မော်ဒယ်ပေါ်မူတည်သည်) |
| တပ်ဆင်ခြင်းနည်းလမ်း | DIN ရထားလမ်း (35mm စံ) Plug-in ပလပ်ပေါက် |
PCB ဂဟေဆက်ခြင်း (အပေါက်ဖောက် (သို့) SMD) |
| အဆင့်အတန်းညွှန်ပြခြင်း။ | ပေါင်းစပ် LED (ပါဝါ + relay အခြေအနေ) | ပြင်ပ LED ဆားကစ် လိုအပ်သည် |
| ကွယ်အင်္ဂါ | Optocoupler ကာကွယ်ခြင်း Coil ဖိနှိပ်ခြင်း ရေလှိုင်းကာကွယ်ရေး |
ပြင်ပကာကွယ်မှုဆားကစ်များ လိုအပ်သည် |
| အစားထိုးချိန် | <60 စက္ကန့် (plug-in) | 15-30 မိနစ် (ဂဟေဖြုတ်/ဂဟေဆက်) |
| တစ်ယူနစ်အတွက် ပုံမှန်ကုန်ကျစရိတ် | $8-$25 | $2-$5 (relay သာ) $7-$10 (အစိတ်အပိုင်းများနှင့်အတူ) |
| စံချိန်စံညွှန်းများ လိုက်နာခြင်း။ | IEC 61810-1, UL 508, CE | IEC 61810-1, UL 508 (relay သာ) |
| တုန်ခါမှု ခုခံမှု | 10g @ 10-55Hz (DIN ရထားလမ်းပေါ်တွင် တပ်ဆင်ထားသည်) | PCB တပ်ဆင်နည်းလမ်းပေါ်တွင် မူတည်သည် |
| Terminal အမျိုးအစား | Spring-clamp သို့မဟုတ် screw (0.5-2.5mm² ဝါယာကြိုး) |
PCB pads သို့မဟုတ် ဂဟေဆက် terminals |
| ဆားကစ်တစ်ခုအတွက် အကျယ် | 6.2-12mm (အလွန်ပါးလွှာသော ဒီဇိုင်းများ) | 15-20mm (relay သာ) 40-60mm (ပြီးပြည့်စုံသော ဆားကစ်) |
အသုံးပြုမှုအလိုက် ရွေးချယ်မှုစံနှုန်းများ
Interface Relay Modules ကို ဘယ်အချိန်မှာ ရွေးချယ်မလဲ
Interface relay modules များသည် ယုံကြည်စိတ်ချရမှု၊ ထိန်းသိမ်းနိုင်မှုနှင့် ရေရှည်လည်ပတ်မှု ထိရောက်မှုကို ဦးစားပေးသည့် အသုံးချပရိုဂရမ်များအတွက် အကောင်းဆုံးရွေးချယ်မှုကို ကိုယ်စားပြုသည်။ စက်မှုအလိုအလျောက်စနစ်များ၊ အထူးသဖြင့် PLC ထိန်းချုပ်မှုပါဝင်သည့် စနစ်များသည် relay modules များမှ ပံ့ပိုးပေးသည့် ပေါင်းစပ်ကာကွယ်မှုနှင့် စံပြုထားသော interface မှ အလွန်အကျိုးရှိသည်။ တစ်နာရီလျှင် $1,000 ထက်ပိုသော ရပ်ဆိုင်းချိန်ကုန်ကျစရိတ်များရှိသည့် ထုတ်လုပ်ရေးစက်ရုံများသည် PCB relay ချို့ယွင်းမှုများနှင့် ဆက်စပ်နေသည့် တိုးချဲ့ပြုပြင်ချိန်များကို မတတ်နိုင်ပါ။.
အဆောက်အဦ အလိုအလျောက်စနစ်များ—HVAC ထိန်းချုပ်မှုများ၊ အလင်းရောင်စီမံခန့်ခွဲမှုနှင့် ဝင်ရောက်ခွင့်ထိန်းချုပ်မှု—interface modules များ၏ ပြောင်းလွယ်ပြင်လွယ်နှင့် ဝန်ဆောင်မှုပေးနိုင်မှုကို အသုံးချပါ။ ဤစနစ်များသည် မူလတပ်ဆင်ပြီးနောက် နှစ်ပေါင်းများစွာကြာမှ ပြုပြင်မွမ်းမံမှုများ သို့မဟုတ် တိုးချဲ့မှုများ လိုအပ်လေ့ရှိသည်။ interface modules များ၏ plug-and-play သဘောသဘာဝသည် အဆောက်အဦမန်နေဂျာများအား အထူးပြုအီလက်ထရွန်းနစ်ကျွမ်းကျင်မှု သို့မဟုတ် ကျယ်ပြန့်သော ရပ်ဆိုင်းချိန်မရှိဘဲ ထိန်းချုပ်မှုယုတ္တိဗေဒကို ပြန်လည်ပြင်ဆင်ခွင့်ပြုသည်။.
ရေသန့်စင်ခြင်း၊ ဓာတုဗေဒပြုပြင်ခြင်းနှင့် အစားအသောက်ထုတ်လုပ်ခြင်းတို့တွင် လုပ်ငန်းစဉ်ထိန်းချုပ်မှုအသုံးချပရိုဂရမ်များသည် interface modules များမှ ပံ့ပိုးပေးသည့် ပတ်ဝန်းကျင်ဆိုင်ရာ ခိုင်ခံ့မှုနှင့် လျှပ်စစ်ကာကွယ်မှုကို တောင်းဆိုသည်။ ဤစက်မှုလုပ်ငန်းများသည် အပူချိန်အလွန်အမင်း၊ စိုထိုင်းဆ၊ တုန်ခါမှုနှင့် လျှပ်စစ်ဆူညံသံများအပါအဝင် ခက်ခဲသောအခြေအနေများနှင့် ရင်ဆိုင်နေရသည်။ IEC 61810-1 စက်မှုလုပ်ငန်းဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ကိုက်ညီသော Interface modules များသည် ဤစိန်ခေါ်မှုရှိသော ပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်မှုကို သေချာစေသည်။.
ထိန်းချုပ်ဘောင်ထုတ်လုပ်သူများနှင့် စနစ်ပေါင်းစည်းသူများသည် ၎င်းတို့၏ စံပြုခြင်းအကျိုးကျေးဇူးများအတွက် interface modules များကို နှစ်သက်ကြသည်။ panel တည်ဆောက်သူသည် စံ socket layout ကို ဒီဇိုင်းဆွဲနိုင်ပြီး၊ ထို့နောက် application တစ်ခုစီအတွက် သင့်လျော်သော relay modules များကို ရွေးချယ်ခြင်းဖြင့် relay coil ဗို့အားများနှင့် contact arrangements များကို configure လုပ်နိုင်သည်။ ဤ modular ချဉ်းကပ်မှုသည် ဒီဇိုင်းအချိန်ကို လျှော့ချပေးပြီး၊ ကုန်ပစ္စည်းစာရင်းစီမံခန့်ခွဲမှုကို ရိုးရှင်းစေပြီး ထုတ်လုပ်မှုကို အရှိန်မြှင့်ပေးသည်။.
Standard PCB Relays ကို ဘယ်အချိန်မှာ ရွေးချယ်မလဲ
Standard PCB relays များသည် relay သည် ပိုကြီးမားသော အီလက်ထရွန်းနစ် တပ်ဆင်မှု၏ အမြဲတမ်းအစိတ်အပိုင်းတစ်ခုဖြစ်လာသည့် အသံအတိုးအကျယ် ထုတ်လုပ်မှုပတ်ဝန်းကျင်တွင် ထူးချွန်သည်။ စားသုံးသူအသုံးအဆောင်များ၊ HVAC စက်ကိရိယာများနှင့် မော်တော်ကားအီလက်ထရွန်းနစ်ပစ္စည်းများသည် PCB relays များကို ၎င်းတို့၏ထိန်းချုပ်ဘုတ်များထဲသို့ ပေါင်းစပ်ထည့်သွင်းလေ့ရှိပြီး ထုတ်ကုန်၏မျှော်မှန်းထားသော ဝန်ဆောင်မှုသက်တမ်းအတွင်း relay သည် အကွက်အစားထိုးရန် မလိုအပ်ပါ။.
တည်ငြိမ်ပြီး ကောင်းစွာသတ်မှတ်ထားသော လိုအပ်ချက်များရှိသော ကုန်ကျစရိတ်သက်သာသော အသုံးချပရိုဂရမ်များသည် PCB relay အကောင်အထည်ဖော်မှုများမှ အကျိုးရှိသည်။ ဆားကစ်ဒီဇိုင်းကို အပြီးသတ်ပြီး အတည်ပြုပြီးသည်နှင့် PCB relays များသည် တစ်နှစ်လျှင် 1,000 ယူနစ်ထက်ပိုသော ထုတ်လုပ်မှုပမာဏတွင် တစ်ယူနစ်ကုန်ကျစရိတ်သက်သာသည်။ ကြီးမားသော ထုတ်လုပ်မှုအပြေးများတွင် PCB ဒီဇိုင်းနှင့် တည်ဆောက်မှုကုန်ကျစရိတ်များ၏ လျှော့စျေးသည် ဤချဉ်းကပ်မှုကို စီးပွားရေးအရ ဆွဲဆောင်မှုရှိစေသည်။.
နေရာလွတ်တိုင်း မီလီမီတာတိုင်း အရေးပါသည့် ကျစ်လစ်သိပ်သည်းသော အီလက်ထရွန်းနစ်ကိရိယာများသည် ၎င်းတို့၏ အထောက်အပံ့အစိတ်အပိုင်းလိုအပ်ချက်များရှိသော်လည်း PCB relays များကို နှစ်သက်နိုင်သည်။ 10-15mm သာရှိသော ခေတ်မီသေးငယ်သော PCB relays များသည် လက်ကိုင်ကိရိယာများ၊ သယ်ဆောင်ရလွယ်ကူသော စက်ကိရိယာများ သို့မဟုတ် DIN-rail တပ်ဆင်ခြင်းမဖြစ်နိုင်သည့် နေရာကျဉ်းမြောင်းသော တပ်ဆင်မှုများတွင် တပ်ဆင်နိုင်သည်။.
ကြိမ်နှုန်းနည်းသော ပြောင်းခြင်းနှင့် အနည်းဆုံး ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များရှိသော အသုံးချပရိုဂရမ်များသည် PCB relays များကို အောင်မြင်စွာ အသုံးပြုနိုင်သည်။ သန့်ရှင်းသောပတ်ဝန်းကျင်တွင် တစ်နေ့လျှင် တစ်ကြိမ် သို့မဟုတ် ထိုထက်နည်းသော relay ပြောင်းခြင်းသည် 5 နှစ်အောက် ဝန်ဆောင်မှုသက်တမ်းကို မျှော်လင့်ထားပြီး interface modules များ၏ ကနဦးကုန်ကျစရိတ်ကို မတရားမဖြစ်စေနိုင်ပါ။.
Hybrid ချဉ်းကပ်မှုများနှင့် အထူးထည့်သွင်းစဉ်းစားမှုများ
အချို့သော အသုံးချပရိုဂရမ်များသည် relay အမျိုးအစားနှစ်မျိုးလုံးကို ပေါင်းစပ်ထားသည့် hybrid ချဉ်းကပ်မှုများမှ အကျိုးရှိသည်။ ကြီးမားသော ထိန်းချုပ်ဘောင်များသည် မကြာခဏပြောင်းထားသော သို့မဟုတ် အလွယ်တကူ ထိန်းသိမ်းရန်လိုအပ်သော အရေးကြီးသောဆားကစ်များအတွက် interface modules များကို အသုံးပြုနိုင်ပြီး အညွှန်းမီးများ သို့မဟုတ် ရှားပါးစွာလည်ပတ်သည့် interlocks ကဲ့သို့သော အရန်လုပ်ဆောင်ချက်များအတွက် PCB relays များကို အသုံးပြုနိုင်သည်။ ဤနည်းဗျူဟာသည် ကုန်ကျစရိတ်နှင့် လုပ်ဆောင်နိုင်စွမ်းနှစ်ခုလုံးကို အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်သည်။.
ဘေးကင်းရေးအရေးကြီးသော အသုံးချပရိုဂရမ်များသည် relay အမျိုးအစား မည်သို့ပင်ရှိစေကာမူ အထူးထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။ အတင်းအကြပ်လမ်းညွှန်ထားသော contacts များပါရှိသော ဘေးကင်းရေး relays များ—စက်ပိုင်းဆိုင်ရာချိတ်ဆက်မှုသည် ပုံမှန်အားဖြင့်ပွင့်နေသော contacts များနှင့် ပုံမှန်အားဖြင့်ပိတ်ထားသော contacts များကို တစ်ပြိုင်နက်တည်းပိတ်၍မရကြောင်း သေချာစေသည်—interface module နှင့် PCB ဖော်မတ်နှစ်မျိုးလုံးတွင် ရနိုင်သည်။ ဤ relays များသည် ဘေးကင်းရေးနှင့်သက်ဆိုင်သော ထိန်းချုပ်မှုစနစ်များအတွက် IEC 61810-3 (EN 50205) စံနှုန်းများနှင့် ကိုက်ညီပြီး အရေးပေါ်ရပ်တန့်ဆားကစ်များ၊ ဘေးကင်းရေး interlocks များနှင့် စက်အကာအကွယ်အသုံးချပရိုဂရမ်များအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။.
တစ်မိနစ်လျှင် 10 ကြိမ်ထက်ပိုသော ကြိမ်နှုန်းမြင့်ပြောင်းခြင်းအသုံးချပရိုဂရမ်များသည် electromechanical relays များထက် solid-state relay (SSR) နည်းပညာကို အာမခံနိုင်သည်။ SSRs များသည် contact ဝတ်ဆင်မှုကို လုံးဝဖယ်ရှားပေးပြီး အကန့်အသတ်မရှိ စက်ပိုင်းဆိုင်ရာသက်တမ်းကို ပေးဆောင်သည်။ သို့သော် SSRs များသည် အပူပျံ့နှံ့မှု၊ ယိုစိမ့်မှုနှင့် တစ်မှတ်ပြောင်းခြင်းအတွက် ကုန်ကျစရိတ်ပိုမိုမြင့်မားခြင်းအပါအဝင် မတူညီသောထည့်သွင်းစဉ်းစားမှုများကို မိတ်ဆက်ပေးသည်။.
စံနှုန်းများနှင့်အညီ လိုက်နာဆောင်ရွက်ခြင်းနှင့် အသိအမှတ်ပြုခြင်း
IEC 61810-1- အခြေခံစံနှုန်း
IEC 61810-1 သည် electromechanical မူလတန်း relays များအတွက် အခြေခံဘေးကင်းရေးနှင့် စွမ်းဆောင်ရည်လိုအပ်ချက်များကို တည်ထောင်သည်။ ဤနိုင်ငံတကာစံနှုန်းသည် contact ratings၊ insulation resistance၊ dielectric strength၊ temperature rise နှင့် mechanical endurance အတွက် စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းများကို သတ်မှတ်သည်။ စက်မှုလုပ်ငန်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် သင့်လျော်စေရန်အတွက် interface relay modules များနှင့် standard PCB relays နှစ်ခုစလုံးသည် IEC 61810-1 နှင့် ကိုက်ညီရပါမည်။.
စံနှုန်းသည် relays များသည် တစ်မိနစ်လျှင် coil နှင့် contacts များကြားတွင် 4,000V AC ၏ dielectric စမ်းသပ်ဗို့အားကို ခံနိုင်ရည်ရှိရမည်ဟု သတ်မှတ်ထားသည်။ Insulation resistance သည် 500V DC တွင် 100MΩ ထက်ကျော်လွန်ရပါမည်။ အပူလွန်ကဲခြင်းနှင့် ဗို့အားကျဆင်းခြင်းကို ကာကွယ်ရန်အတွက် Contact resistance သည် သတ်မှတ်ထားသောတန်ဖိုးများ (ပါဝါ contacts များအတွက် ပုံမှန်အားဖြင့် 100mΩ) ထက် မကျော်လွန်ရပါ။ အဆင့်သတ်မှတ်ထားသောဝန်အောက်ရှိ အပူချိန်မြင့်တက်မှုသည် insulation ပစ္စည်းများကို ယိုယွင်းစေခြင်း သို့မဟုတ် relay သက်တမ်းကို လျှော့ချနိုင်သည့် ကန့်သတ်ချက်များကို မကျော်လွန်ရပါ။.
Interface relay modules များသည် အထူးသဖြင့် လျှပ်စစ်ကာကွယ်မှုတွင် ဤအနည်းဆုံးလိုအပ်ချက်များကို မကြာခဏ ကျော်လွန်လေ့ရှိသည်။ ထိန်းချုပ်မှုထည့်သွင်းမှုရှိ optocoupler ကာကွယ်မှုသည် relay ၏ မူလ coil-to-contact ကာကွယ်မှုထက် ကျော်လွန်၍ နောက်ထပ်ကာကွယ်မှုအတားအဆီးကို ပေးစွမ်းပြီး ကာကွယ်ရေး-in-depth ကာကွယ်ရေးနည်းဗျူဟာကို ဖန်တီးပေးသည်။.
UL 508 နှင့် မြောက်အမေရိက လိုအပ်ချက်များ
စက်မှုထိန်းချုပ်ကိရိယာများအတွက် စံနှုန်းဖြစ်သော UL 508 သည် မြောက်အမေရိကဈေးကွက်များတွင် relay အသုံးချပရိုဂရမ်များကို အုပ်ချုပ်သည်။ ဤစံနှုန်းသည် နိုင်ငံတကာ IEC လိုအပ်ချက်များနှင့်အညီ ဖွံ့ဖြိုးတိုးတက်လာခဲ့ပြီး၊ ယခုအခါ သဟဇာတဖြစ်သော IEC/UL 61810-1 စံနှုန်းသည် ယခင် UL 508 relay သတ်မှတ်ချက်များကို အစားထိုးနေပြီဖြစ်သည်။ ဤသဟဇာတဖြစ်မှုသည် relay ထုတ်လုပ်သူများအတွက် ကမ္ဘာလုံးဆိုင်ရာဈေးကွက်ကို ဝင်ရောက်ခွင့်ကို ရိုးရှင်းစေပြီး ထိန်းချုပ်ဘောင်တည်ဆောက်သူများအတွက် အသိအမှတ်ပြုမှုရှုပ်ထွေးမှုကို လျှော့ချပေးသည်။.
UL အသိအမှတ်ပြုလက်မှတ်သည် relay ကိုယ်တိုင်သာမက ဘေးကင်းရေးလိုအပ်ချက်များနှင့်ကိုက်ညီရန် ထိန်းချုပ်ဘောင်အတွင်းရှိ ၎င်း၏အသုံးချပရိုဂရမ်ကိုလည်း လိုအပ်သည်။ သင့်လျော်သော ဝါယာကြိုးအရွယ်အစား၊ overcurrent ကာကွယ်မှုနှင့် နေရာချထားမှုလိုအပ်ချက်များသည် UL panel အသိအမှတ်ပြုလက်မှတ်တွင် အားလုံးပါဝင်ပါသည်။ UL-အသိအမှတ်ပြုအစိတ်အပိုင်းများနှင့် စံပြုထားသော တပ်ဆင်နည်းလမ်းများပါရှိသော Interface relay modules များသည် panel အသိအမှတ်ပြုခြင်းလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေသည်။.
CE Marking နှင့် ဥရောပ လိုက်နာမှု
CE marking သည် ဥရောပသမဂ္ဂ ဘေးကင်းရေး၊ ကျန်းမာရေးနှင့် ပတ်ဝန်းကျင်ကာကွယ်ရေးစံနှုန်းများနှင့်အညီ လိုက်နာဆောင်ရွက်ကြောင်း ညွှန်ပြသည်။ relays များနှင့် ထိန်းချုပ်ဘောင်များအတွက်၊ ၎င်းတွင် Low Voltage Directive (LVD) နှင့် Electromagnetic Compatibility (EMC) Directive တို့ပါဝင်သည်။ ပေါင်းစပ် EMC ကာကွယ်မှုအင်္ဂါရပ်များ—optocoupler ကာကွယ်မှု၊ coil ဖိနှိပ်မှုနှင့် အကာအကွယ်အိမ်ရာများပါရှိသော Interface relay modules များသည် စိတ်ကြိုက် EMC လျှော့ချရန်လိုအပ်သော သီးခြား PCB relay တပ်ဆင်မှုများထက် CE လိုက်နာမှုကို ပိုမိုလွယ်ကူစွာရရှိရန် panel တည်ဆောက်သူများကို ကူညီပေးသည်။.

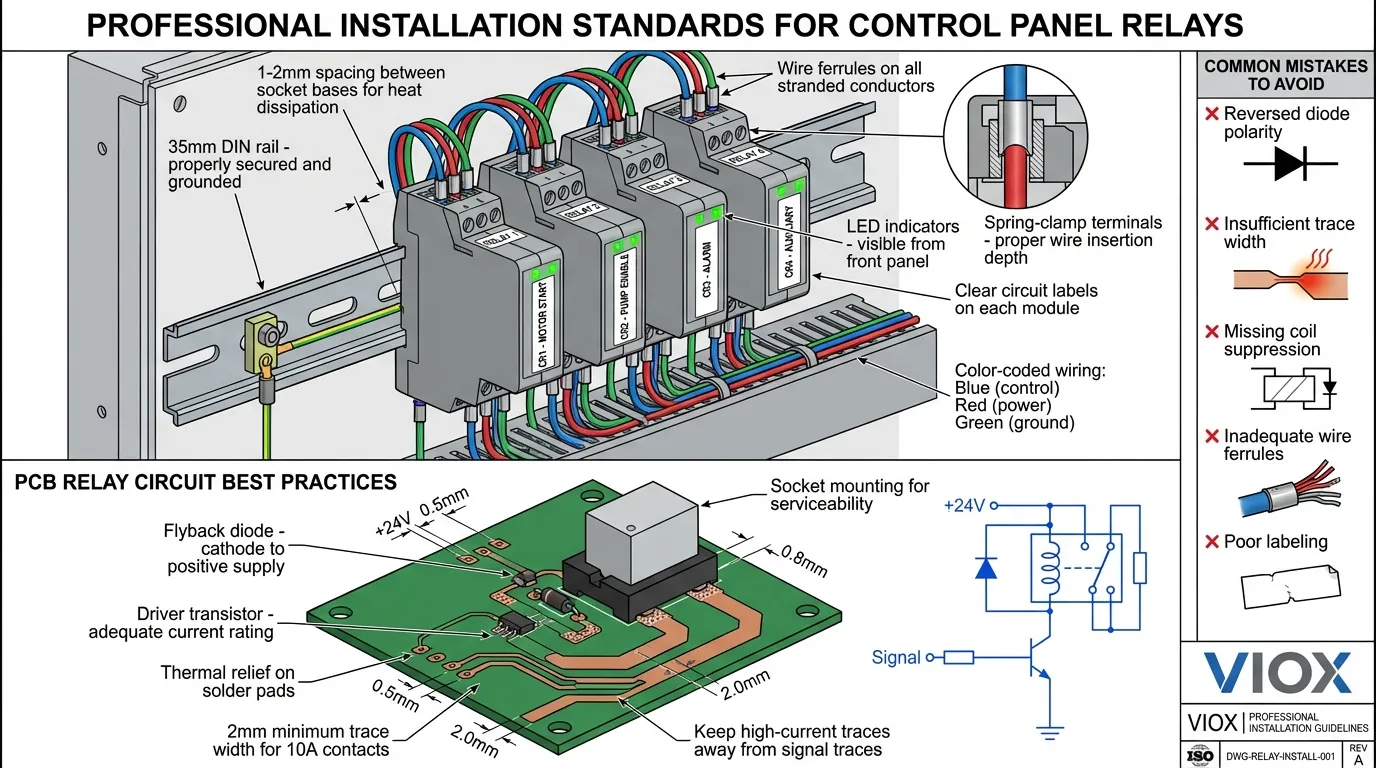

တပ်ဆင်ခကောင်းဆုံးအလေ့အကျင့်
Interface Relay Module တပ်ဆင်ခြင်း
interface relay modules များကို သင့်လျော်စွာ တပ်ဆင်ခြင်းသည် DIN ရထားလမ်းပြင်ဆင်ခြင်းဖြင့် စတင်သည်။ ရထားလမ်းသည် သန့်ရှင်းကြောင်း၊ panel backplate တွင် သေချာစွာ လုံခြုံကြောင်းနှင့် လျှပ်ကူးရထားလမ်းကို အသုံးပြုပါက မြေစိုက်ထားကြောင်း သေချာပါစေ။ socket အခြေများကို ဦးစွာတပ်ဆင်ပါ၊ တသမတ်တည်းနေရာချထားခြင်းနှင့် ဦးတည်ချက်ကို ထိန်းသိမ်းပါ။ ထုတ်လုပ်သူအများစုသည် လုံလောက်သောအပူပျံ့နှံ့မှုနှင့် ဝါယာကြိုးလမ်းကြောင်းရှင်းလင်းမှုအတွက် ကပ်လျက် socket များကြားတွင် 1-2mm နေရာချထားရန် အကြံပြုထားသည်။.
relay modules များကို မတပ်ဆင်မီ socket အခြေများကို လုံးဝဝါယာကြိုးတပ်ဆင်ပါ။ strand ကွဲအက်ခြင်းကို ကာကွယ်ရန်နှင့် ယုံကြည်စိတ်ချရသော spring-clamp terminal ချိတ်ဆက်မှုများကို သေချာစေရန်အတွက် stranded conductors များပေါ်တွင် ဝါယာကြိုး ferrules များကို အသုံးပြုပါ။ DC coil ချိတ်ဆက်မှုများတွင် polarity ကို လိုက်နာပါ—reverse polarity သည် relay ကို မပျက်စီးစေသော်လည်း ၎င်းသည် လည်ပတ်မည်မဟုတ်ပါ။ AC coils များအတွက် polarity သည် အရေးမကြီးသော်လည်း တသမတ်တည်း ဝါယာကြိုးအရောင်ကုဒ်များကို ထိန်းသိမ်းခြင်းသည် ပြဿနာဖြေရှင်းခြင်းကို အထောက်အကူပြုသည်။.
ဆားကစ်လုပ်ဆောင်ချက်၊ ဝန်ဖော်ပြချက်နှင့် အထူးလည်ပတ်မှုအခြေအနေများကို ညွှန်ပြသည့် relay အနေအထားတစ်ခုစီကို ရှင်းလင်းစွာတံဆိပ်ကပ်ပါ။ interface modules များစွာတွင် ဤရည်ရွယ်ချက်အတွက် အထူးသဖြင့် ရှေ့မျက်နှာပြင်တွင် တံဆိပ်ဧရိယာများ ပါဝင်သည်။ ပြည့်စုံသောတံဆိပ်ကပ်ခြင်းသည် ပြဿနာဖြေရှင်းချိန်ကို လျှော့ချပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုအတွင်း ဝါယာကြိုးအမှားများကို ကာကွယ်ပေးသည်။.
panel တစ်ခုလုံးကို အားမသွင်းမီ relay ဆားကစ်တစ်ခုစီကို တစ်ဦးချင်းစမ်းသပ်ပါ။ မှန်ကန်သော ထိန်းချုပ်ဗို့အားကို စစ်ဆေးပါ၊ သင့်လျော်သောလည်ပတ်မှုအတွက် LED အညွှန်းများကို စစ်ဆေးပြီး မီတာဖြင့် contact ပြောင်းခြင်းကို အတည်ပြုပါ။ ဤစနစ်တကျချဉ်းကပ်မှုသည် စနစ်အဆင့်ပြဿနာများမဖြစ်ပေါ်မီ ဝါယာကြိုးအမှားများ သို့မဟုတ် ချို့ယွင်းနေသောအစိတ်အပိုင်းများကို ဖော်ထုတ်သည်။.
PCB Relay ဆားကစ် ဒီဇိုင်း လမ်းညွှန်ချက်များ
PCB relay ဆားကစ်ဒီဇိုင်းသည် အရေးကြီးသောအချက်များစွာကို ဂရုတစိုက်အာရုံစိုက်ရန် လိုအပ်သည်။ relay coils များတစ်လျှောက်တွင် flyback diodes (1N4007 သို့မဟုတ် ညီမျှသော) ကို တိုက်ရိုက်ထားပါ၊ cathode သည် အပြုသဘောထောက်ပံ့မှုဆီသို့ ဦးတည်နေပါသည်။ ဤ diode သည် coil de-energizes ဖြစ်သည့်အခါ ထုတ်ပေးသည့် inductive ဗို့အား spike ကို ညှပ်ထားပြီး driver transistors များနှင့် microcontrollers များကို ကာကွယ်ပေးသည်။ ဤကာကွယ်မှုမရှိဘဲ coil ဗို့အား spikes များသည် 100V ထက်ကျော်လွန်နိုင်ပြီး semiconductor အစိတ်အပိုင်းများကို ဖျက်ဆီးနိုင်သည်။.
Driver transistor ရွေးချယ်မှုသည် relay coil current နှင့် control signal လက္ခဏာများပေါ်တွင် မူတည်သည်။ 24mA ဆွဲယူနေသော 1,000Ω coils ပါရှိသော 24V DC relays များအတွက် 2N2222 ကဲ့သို့သော အထွေထွေရည်ရွယ်ချက် NPN transistor သည် လုံလောက်ပါသည်။ ပိုမိုမြင့်မားသော current coils များသည် power transistors သို့မဟုတ် MOSFETs လိုအပ်သည်။ လုံလောက်သော saturation ကိုသေချာစေရန်အတွက် base current လိုအပ်ချက်များကို တွက်ချက်ပါ—ပုံမှန်အားဖြင့် collector current အတွက် လိုအပ်သော base current ၏ 10x သည် ယုံကြည်စိတ်ချရသော ပြောင်းခြင်းကို သေချာစေသည်။.
PCB trace width သည် ဗို့အားကျဆင်းခြင်း သို့မဟုတ် အပူပေးခြင်းမရှိဘဲ relay contact currents များကို နေရာချထားပေးရပါမည်။ 10A contacts များအတွက် 1oz ကြေးနီပေါ်တွင် အနည်းဆုံး 2mm (80 mil) trace width ကို အသုံးပြုပါ။ ပိုမိုကောင်းမွန်သော ယုံကြည်စိတ်ချရမှုနှင့် လျှော့ချထားသော အပူချိန်မြင့်တက်မှုအတွက် 3-4mm သို့ တိုးမြှင့်ရန် စဉ်းစားပါ။ လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချရန်အတွက် အာရုံခံနိုင်စွမ်းရှိသော signal traces များမှ ဝေးကွာသော high-current traces များကို လမ်းကြောင်းပြပါ။.
တပ်ဆင်ခြင်းဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများတွင် စက်ပိုင်းဆိုင်ရာ ဖိစီးမှု သက်သာခြင်း ပါဝင်သည်။ Relay contacts များသည် ပြောင်းခြင်းအတွင်း သိသာထင်ရှားသော စက်ပိုင်းဆိုင်ရာအားကို ထုတ်ပေးသည်—နယူတန်အနည်းငယ်အထိ—အချိန်ကြာလာသည်နှင့်အမျှ ဂဟေဆက်အဆစ်များကို ကွဲအက်စေနိုင်သည်။ relay pin တစ်ခုလျှင် ဂဟေဆက် pads များစွာကို အသုံးပြုပါ သို့မဟုတ် ပိုမိုကောင်းမွန်သော ဝန်ဆောင်မှုပေးနိုင်မှုအတွက် PCB သို့ တိုက်ရိုက်ဂဟေဆက်ခြင်းထက် socket-mounting relays များကို စဉ်းစားပါ။.
နာေျဘုံဆိုင်ရာကိစ္စရပ်များ
Interface Relay Module ပြဿနာများ
Relay အားမသွင်းနိုင်ပါ- module input terminals များတွင် ထိန်းချုပ်ဗို့အားကို စစ်ဆေးပါ။ Interface modules များသည် ယုံကြည်စိတ်ချစွာလည်ပတ်ရန်အတွက် ပုံမှန်ဗို့အား၏ 70-80% လိုအပ်ပါသည်။ LED အညွှန်းများကို အတည်ပြုပါ—ပါဝါ LED လင်းနေသော်လည်း relay မပြောင်းပါက relay module ကိုယ်တိုင် ချို့ယွင်းနေနိုင်သည်။ relay ကို socket ထဲသို့ထည့်သွင်းခြင်းမှ တားဆီးထားသော စက်ပိုင်းဆိုင်ရာ အတားအဆီးများကို စစ်ဆေးပါ။.
Intermittent Operation: Terminal ကြိုးဆက်များ မလွတ်စေရန် အဓိကအကြောင်းရင်းဖြစ်သည်။ Spring-clamp terminal များသည် သင့်လျော်သော ဝါယာကြိုးထည့်သွင်းမှု အနက်လိုအပ်သည်—ပုံမှန်အားဖြင့် 10-12mm ဖြစ်သည်။ မလုံလောက်သော ထည့်သွင်းမှုသည် ဝန်အားအောက်တွင် အပူပေးသည့် မြင့်မားသော ခုခံမှုဆက်သွယ်မှုများကို ဖန်တီးပေးပြီး နောက်ဆုံးတွင် ပျက်ကွက်သွားသည်။ oxidized သို့မဟုတ် ပျက်စီးနေသော ဝါယာကြိုးအဆုံးများကို စစ်ဆေးပါ။ တုန်ခါမှုသည် အချိန်ကြာလာသည်နှင့်အမျှ screw terminal များကိုလည်း လျော့ရဲစေနိုင်သည်။ သင့်လျော်သော torque သတ်မှတ်ချက်များကို စစ်ဆေးပါ (ပုံမှန်အားဖြင့် 0.5-0.8 Nm)။.
Contact Welding သို့မဟုတ် Burning: relay သည် ၎င်း၏အဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်သော ဝန်များကို ပြောင်းနေသည် သို့မဟုတ် သင့်လျော်သော ဖိနှိပ်မှုမရှိဘဲ အလွန်အကျွံ inductive ဝန်များကို ပြောင်းနေကြောင်း ညွှန်ပြသည်။ relay သတ်မှတ်ချက်များနှင့် ဆန့်ကျင်ဘက် အမှန်တကယ် ဝန်အားကို စစ်ဆေးပါ။ Inductive ဝန်များ (မော်တာများ၊ solenoids များ၊ transformers များ) သည် derating လိုအပ်သည်—ပုံမှန်အားဖြင့် resistive ဝန်အဆင့်သတ်မှတ်ချက်၏ 50% ဖြစ်သည်။ switching transients များကို ဖိနှိပ်ရန် inductive ဝန်များတစ်လျှောက် RC snubbers သို့မဟုတ် varistors များကို ထည့်ပါ။.
အချိန်မတန်မီ ပျက်ကွက်- ပတ်ဝန်းကျင်ဆိုင်ရာအချက်များသည် စောစီးစွာ relay ပျက်ကွက်ခြင်းကို မကြာခဏ အထောက်အကူပြုသည်။ အလွန်အကျွံပတ်ဝန်းကျင်အပူချိန် (>60°C) သည် relay သက်တမ်းကို သိသိသာသာ လျှော့ချပေးသည်။ လုံလောက်သော panel လေဝင်လေထွက်ကို သေချာစေပြီး အနီးကပ်နေရာတွင် relay အများအပြားကို တပ်ဆင်သည့်အခါ အပူစွန့်ထုတ်မှုကို ထည့်သွင်းစဉ်းစားပါ။ ဖုန်မှုန့်၊ အစိုဓာတ် သို့မဟုတ် ဓာတုအငွေ့များမှ ညစ်ညမ်းမှုသည် လျှပ်ကာကို ယိုယွင်းစေပြီး contacts များကို တိုက်စားနိုင်သည်။.
PCB Relay Circuit ပြဿနာများ
Coil သည် စွမ်းအင်မရရှိနိုင်ပါ- driver transistor လည်ပတ်မှုကို စစ်ဆေးပါ။ transistor collector တွင် ဗို့အားကို တိုင်းတာပါ—ပိတ်ထားသည့်အခါ supply voltage အနီးတွင် ရှိသင့်ပြီး ဖွင့်ထားသည့်အခါ သုညအနီးတွင် ရှိသင့်သည်။ base current ကို စစ်ဆေးပါ—မလုံလောက်သော base drive သည် transistor saturation ကို တားဆီးသည်။ flyback diode သည် shorted မဟုတ်ကြောင်း စစ်ဆေးပါ၊ ၎င်းသည် coil voltage ကို ~0.7V သို့ clamp လုပ်လိမ့်မည်။ coil ခုခံမှုကို တိုင်းတာပါ။ ပွင့်လင်းသော coils သည် relay ပျက်ကွက်မှုကို ညွှန်ပြသည်။.
Driver Transistor ပျက်ကွက်ခြင်း- ပျောက်ဆုံးနေသော သို့မဟုတ် ပြောင်းပြန်လှန်ထားသော flyback diode ကြောင့် အများအားဖြင့် ဖြစ်ပေါ်သည်။ coil de-energization မှ inductive spike သည် transistor breakdown voltage ထက် ကျော်လွန်နိုင်ပြီး junction ကို ဖျက်ဆီးနိုင်သည်။ diodes များကို မှန်ကန်သော polarity ဖြင့် အမြဲတပ်ဆင်ပါ။ ပိုမိုမြန်ဆန်သော တုံ့ပြန်မှုအတွက် Schottky diodes သို့မဟုတ် ဆူညံသောပတ်ဝန်းကျင်တွင် ပိုမိုကောင်းမွန်သော ကာကွယ်မှုအတွက် TVS diodes များကို အသုံးပြုရန် စဉ်းစားပါ။.
Contact Arcing သို့မဟုတ် Pitting: relay စွမ်းရည်ထက် ကျော်လွန်သော ဝန်များကို ပြောင်းခြင်း သို့မဟုတ် မလုံလောက်သော arc ဖိနှိပ်ခြင်းမှ ရလဒ်များ။ AC ဝန်များသည် DC ဝန်များထက် မတူညီသော ဖိနှိပ်မှု လိုအပ်သည်။ AC အတွက် RC snubbers (contacts များတစ်လျှောက် 0.1µF + 100Ω) ကို အသုံးပြုပါ။ DC အတွက် inductive ဝန်များတစ်လျှောက် freewheeling diodes များကို အသုံးပြုပါ။ ပိုမိုမြင့်မားသော contact အဆင့်သတ်မှတ်ချက်များဖြင့် relay များသို့ အဆင့်မြှင့်တင်ရန် သို့မဟုတ် 10A ထက်ကျော်လွန်သော ဝန်များအတွက် contactors များသို့ ပြောင်းရန် စဉ်းစားပါ။.
EMI/RFI ပြဿနာများ- Relay switching သည် အနီးအနားရှိ အာရုံခံနိုင်စွမ်းရှိသော circuits များကို ထိခိုက်စေနိုင်သော electromagnetic interference ကို ထုတ်ပေးသည်။ relay circuits များကို analog signal conditioning၊ ဆက်သွယ်ရေး interfaces နှင့် microcontroller circuits များမှ ခွဲထုတ်ပါ။ relay coil connections များအတွက် twisted pair wiring ကို အသုံးပြုပါ။ မြင့်မားသော ကြိမ်နှုန်းဆူညံသံကို ဖိနှိပ်ရန် coil leads များပေါ်တွင် ferrite beads များကို ထည့်ပါ။ အထူးသဖြင့် အာရုံခံနိုင်စွမ်းရှိသော အပလီကေးရှင်းများအတွက် shielded enclosures များကို စဉ်းစားပါ။.
အနာဂတ်ရေစီးကြောင်းများနှင့် ပေါ်ပေါက်လာသော နည်းပညာများ
Solid-State Relay ပေါင်းစည်းခြင်း
electromechanical နှင့် solid-state relay နည်းပညာကြားရှိ နယ်နိမိတ်သည် ဆက်လက်မှုန်ဝါးနေပါသည်။ high-current switching အတွက် electromechanical contacts များနှင့် control logic အတွက် solid-state drivers များကို ပေါင်းစပ်ထားသော Hybrid relay modules များသည် ကမ္ဘာနှစ်ခု၏ အကောင်းဆုံးကို ပေးဆောင်ပါသည်။ ဤ hybrid ဒီဇိုင်းများသည် contact bounce ကို ဖယ်ရှားပေးပြီး electromagnetic interference ကို လျှော့ချပေးကာ mechanical contacts များ၏ နိမ့်သော on-resistance နှင့် သုညယိုစိမ့်မှုအားသာချက်များကို ထိန်းသိမ်းထားစဉ်တွင် mechanical သက်တမ်းကို တိုးချဲ့ပေးသည်။.
ပေါင်းစပ်ထားသော heat sinks များနှင့် thermal protection ပါရှိသော Solid-state relay modules များသည် interface relay form factors များတွင် ပိုမိုအဖြစ်များလာပါသည်။ ဤ SSR modules များသည် စံ relay sockets များထဲသို့ ထည့်သွင်းထားပြီး panel တည်ဆောက်သူများသည် panel layouts များကို ပြန်လည်ဒီဇိုင်းမဆွဲဘဲ application လိုအပ်ချက်များအပေါ် အခြေခံ၍ electromechanical သို့မဟုတ် solid-state ဖြေရှင်းချက်များကို သတ်မှတ်နိုင်စေပါသည်။.
Diagnostics ပါရှိသော Smart Relay Modules
နောက်မျိုးဆက် interface relay modules များသည် microcontrollers များနှင့် ဆက်သွယ်ရေး interfaces များကို ပေါင်းစပ်ထည့်သွင်းထားပြီး ရိုးရှင်းသော switching devices များကို စက်မှုကွန်ရက်များပေါ်ရှိ intelligent nodes များအဖြစ် ပြောင်းလဲပေးပါသည်။ ဤ smart relays များသည် contact အခြေအနေကို စောင့်ကြည့်ခြင်း၊ switching လည်ပတ်မှုများကို ရေတွက်ခြင်း၊ ဝန်အားကို တိုင်းတာခြင်းနှင့် Modbus၊ Profibus သို့မဟုတ် Ethernet protocols များမှတစ်ဆင့် အခြေအနေကို အစီရင်ခံခြင်းတို့ ပြုလုပ်ပါသည်။ Predictive maintenance algorithms များသည် switching ပုံစံများနှင့် contact ခုခံမှုလမ်းကြောင်းများကို ခွဲခြမ်းစိတ်ဖြာပြီး ပျက်ကွက်မှုများမဖြစ်ပွားမီ ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များကို သတိပေးသည်။.
Diagnostic စွမ်းရည်များတွင် ခုခံမှုတိုင်းတာခြင်းမှတစ်ဆင့် contact wear စောင့်ကြည့်ခြင်း၊ တစ်စိတ်တစ်ပိုင်းပျက်ကွက်မှုများကို ရှာဖွေတွေ့ရှိသော coil current ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့် overload အခြေအနေများကို ကာကွယ်ပေးသော thermal စောင့်ကြည့်ခြင်းတို့ ပါဝင်သည်။ စက်ရုံတစ်ခုလုံး၏ ပြုပြင်ထိန်းသိမ်းမှုစီမံခန့်ခွဲမှုစနစ်များနှင့် ဤဒေတာပေါင်းစည်းမှုသည် အခြေအနေအခြေခံ ပြုပြင်ထိန်းသိမ်းရေးဗျူဟာများကို လုပ်ဆောင်နိုင်စေပြီး မမျှော်လင့်ဘဲ ရပ်တန့်ချိန်ကို လျှော့ချကာ အပိုပစ္စည်းစာရင်းကို အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ပေးသည်။.
Miniaturization နှင့် Power Density
Relay ထုတ်လုပ်သူများသည် miniaturization ၏ နယ်နိမိတ်များကို ဆက်လက်တွန်းအားပေးနေပါသည်။ Ultra-slim relay modules များသည် ယခုအခါ 6.2mm အကျယ်တွင် 6A switching စွမ်းရည်ကို ရရှိနေပြီဖြစ်သည်—ယခင်မျိုးဆက်ဒီဇိုင်းများ၏ အကျယ်ထက် တစ်ဝက်လျော့နည်းသည်။ ဤနေရာချွေတာမှုသည် ထိန်းချုပ် panel များသည် တူညီသော enclosure volume တွင် I/O အမှတ် 50-100% ပိုမိုနေရာချထားနိုင်စေပြီး အချိုးအစားမညီမျှသော panel အရွယ်အစား တိုးမြင့်မှုမရှိဘဲ တိုးမြှင့်ရှုပ်ထွေးသော အလိုအလျောက်စနစ်လိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။.
အဆင့်မြင့်ပစ္စည်းများနှင့် ထုတ်လုပ်မှုနည်းစနစ်များသည် ပိုမိုမြင့်မားသော power density ကို လုပ်ဆောင်နိုင်စေပါသည်။ Silver-cadmium oxide နှင့် silver-tin oxide contact ပစ္စည်းများသည် ရိုးရာ silver-nickel contacts များထက် သာလွန်ကောင်းမွန်သော arc ခုခံမှုနှင့် သက်တမ်းပိုရှည်စေပါသည်။ တိကျသော stamping နှင့် အလိုအလျောက်တပ်ဆင်မှုသည် သန်းပေါင်းများစွာသော ယူနစ်များတစ်လျှောက် တသမတ်တည်းအရည်အသွေးနှင့် စွမ်းဆောင်ရည်ကို သေချာစေသည်။.
မကြာခဏမေးမေးခွန်းများ
မေး- PCB relay ကို လက်ရှိ panel တွင် interface relay module ဖြင့် အစားထိုးနိုင်ပါသလား။
A: ဟုတ်ကဲ့၊ ဒါပေမယ့် panel ပြုပြင်မွမ်းမံမှုတွေ လိုအပ်ပါတယ်။ DIN rail နှင့် relay socket bases များကို တပ်ဆင်ရန် လိုအပ်ပြီး PCB မှ socket terminal အသစ်များသို့ ပြန်လည်ဝါယာကြိုးတပ်ဆင်ရန် လိုအပ်ပါသည်။ ဤ retrofit သည် ပြုပြင်ထိန်းသိမ်းမှုကို ပိုမိုကောင်းမွန်စေရန်အတွက် panel များကို အဆင့်မြှင့်တင်သည့်အခါ သို့မဟုတ် မူရင်း PCB ဒီဇိုင်းသည် ခေတ်မမီတော့သည့်အခါ အဓိပ္ပာယ်ရှိပါသည်။ retrofit လုပ်သားအင်အားတွင် ရင်းနှီးမြှုပ်နှံမှုသည် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များ လျှော့ချခြင်းဖြင့် ပုံမှန်အားဖြင့် ၁-၂ နှစ်အတွင်း ပြန်လည်ပေးဆပ်ပါသည်။.
မေး- interface modules များနှင့် PCB relays များကြား ပုံမှန်သက်တမ်းကွာခြားချက်က ဘယ်လောက်လဲ။
A: relay အမျိုးအစားနှစ်မျိုးစလုံးသည် ဆင်တူ electromechanical relay ယန္တရားများကို အသုံးပြုသောကြောင့် မူလ relay သက်တမ်းသည် နှိုင်းယှဉ်နိုင်သည်—ပုံမှန်အားဖြင့် အဆင့်သတ်မှတ်ထားသော ဝန်အားတွင် လျှပ်စစ်လည်ပတ်မှု ၁၀၀,၀၀၀ သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှု ၁၀-၂၀ သန်းဖြစ်သည်။ သို့သော် interface modules များသည် ၎င်းတို့၏ plug-in ဒီဇိုင်းသည် solder joints များပေါ်တွင် စက်ပိုင်းဆိုင်ရာ ဖိစီးမှုကို တားဆီးပေးပြီး ၎င်းတို့၏ ပေါင်းစပ်ကာကွယ်ရေး circuits များသည် ပျက်စီးစေသော ဗို့အား transients များနှင့် ထိတွေ့မှုကို လျှော့ချပေးသောကြောင့် ဝန်ဆောင်မှုတွင် ပိုမိုကြာရှည်ခံလေ့ရှိသည်။ Field data က interface modules များသည် ပုံမှန်စက်မှုပတ်ဝန်းကျင်တွင် ဝန်ဆောင်မှုသက်တမ်း 20-30% ပိုရှည်ကြောင်း အကြံပြုထားသည်။.
မေး- interface relay modules များသည် PLC အမှတ်တံဆိပ်အားလုံးနှင့် အလုပ်လုပ်ပါသလား။
A: ဟုတ်ကဲ့၊ interface relay modules များသည် မည်သည့် PLC သို့မဟုတ် ထိန်းချုပ်မှုစနစ်နှင့်မဆို တွဲဖက်အသုံးပြုနိုင်သော universal devices များဖြစ်သည်။ relay module သည် ၎င်း၏ input terminal များသို့ အသုံးပြုထားသော ဗို့အားကို တုံ့ပြန်သည်—ထိုဗို့အားသည် Siemens၊ Allen-Bradley၊ Mitsubishi သို့မဟုတ် အခြား PLC အမှတ်တံဆိပ်မှ လာသည်ဖြစ်စေ အရေးမကြီးပါ။ သင်၏ PLC output voltage (ပုံမှန်အားဖြင့် 24V DC) နှင့် relay coil voltage ကို ရိုးရှင်းစွာ တွဲဖက်ပြီး relay contact အဆင့်သတ်မှတ်ချက်သည် သင်၏ ဝန်အားလိုအပ်ချက်ထက် ကျော်လွန်ကြောင်း သေချာပါစေ။.
မေး- ကျွန်ုပ်၏ application အတွက် မှန်ကန်သော relay contact အဆင့်သတ်မှတ်ချက်ကို မည်သို့တွက်ချက်ရမည်နည်း။
A: ဝန်၏ တည်ငြိမ်သော current ဖြင့် စတင်ပြီး derating factors များကို အသုံးပြုပါ။ Inductive ဝန်များ (မော်တာများ၊ solenoids များ၊ transformers များ) သည် 50% derating လိုအပ်သည်—10A relay သည် အများဆုံး 5A inductive ဝန်ကို ပြောင်းသင့်သည်။ မီးအိမ်ဝန်များသည် မြင့်မားသော inrush current ကြောင့် 10x derating လိုအပ်သည်—10A relay သည် အများဆုံး 1A incandescent မီးအိမ်ဝန်ကို ကိုင်တွယ်နိုင်သည်။ Resistive ဝန်များ (အပူပေးစက်များ၊ resistors များ) သည် relay အဆင့်သတ်မှတ်ချက်အပြည့်ကို အသုံးပြုနိုင်သည်။ ဗို့အားကွဲပြားမှုများနှင့် အိုမင်းရင့်ရော်မှုကို ထည့်သွင်းစဉ်းစားရန် 20% safety margin ကို ထည့်ပါ။ ရှုပ်ထွေးသော ဝန်များအတွက် သီးခြား application လမ်းညွှန်မှုအတွက် relay ထုတ်လုပ်သူ datasheets များကို တိုင်ပင်ပါ။.
မေး- relay contacts များ အတူတကွ ဂဟေဆက်ခြင်းကို ဘာကဖြစ်စေပြီး ဘယ်လိုကာကွယ်နိုင်မလဲ။
A: Contact welding သည် switching current သည် relay ၏ make/break အဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်သည့်အခါ သို့မဟုတ် ဖိနှိပ်မှုမရှိဘဲ အလွန်အကျွံ inductive ဝန်များကို ပြောင်းသည့်အခါ ဖြစ်ပေါ်သည်။ contact ဖွင့်စဉ်အတွင်း ထုတ်ပေးသော arc သည် contact ပစ္စည်းကို အရည်ပျော်စေပြီး contacts များကို အတူတကွ ပေါင်းစပ်နိုင်သည်။ ကာကွယ်ရေးဗျူဟာများတွင်- လုံလောက်သော contact အဆင့်သတ်မှတ်ချက်များ (inrush current အပါအဝင်) ပါရှိသော relay များကို ရွေးချယ်ခြင်း၊ arc ဖိနှိပ်မှု (AC အတွက် RC snubbers၊ DC inductive ဝန်များအတွက် freewheeling diodes) ကို ထည့်ခြင်း၊ high-current applications များအတွက် silver-cadmium oxide contacts ပါရှိသော relay များကို အသုံးပြုခြင်းနှင့် 10A ထက်ကျော်လွန်သော ဝန်များအတွက် contactors သို့မဟုတ် solid-state relays များကို စဉ်းစားခြင်းတို့ ပါဝင်သည်။.
မေး- interface relay modules များသည် ဘေးကင်းလုံခြုံရေး အရေးကြီးသော application များအတွက် သင့်လျော်ပါသလား။
A: စံ interface relay modules များသည် အရေးပေါ်ရပ်တန့်ခြင်းများ သို့မဟုတ် ဘေးကင်းလုံခြုံရေး interlocks များကဲ့သို့ ဘေးကင်းလုံခြုံရေး အရေးကြီးသော application များအတွက် မသင့်လျော်ပါ။ ဤ application များသည် IEC 61810-3 (EN 50205) စံနှုန်းများနှင့် ကိုက်ညီသော force-guided contacts ပါရှိသော safety relays များ လိုအပ်ပါသည်။ Force-guided relays များသည် ပုံမှန်အားဖြင့်ပွင့်နေသော contacts များနှင့် ပုံမှန်အားဖြင့်ပိတ်ထားသော contacts များသည် တစ်ပြိုင်နက်တည်း ပိတ်၍မရကြောင်း သေချာစေသော စက်ပိုင်းဆိုင်ရာချိတ်ဆက်မှုကို အသုံးပြုပြီး အန္တရာယ်ရှိသော ပျက်ကွက်မှုပုံစံများကို တားဆီးပေးပါသည်။ Safety relay modules များသည် interface module form factors များတွင် ရရှိနိုင်ပြီး ဘေးကင်းလုံခြုံရေးလိုအပ်ချက်များနှင့် ကိုက်ညီနေစဉ်တွင် တူညီသော plug-in အဆင်ပြေမှုကို ပေးဆောင်ပါသည်။ သင်၏ သီးခြား application အတွက် သက်ဆိုင်ရာ ဘေးကင်းလုံခြုံရေးစံနှုန်းများ (ISO 13849, IEC 62061) ကို အမြဲတိုင်ပင်ပါ။.
နိဂုံး- သင့်လျှောက်လွှာအတွက် မှန်ကန်သောရွေးချယ်မှုပြုလုပ်ခြင်း။
စက်မှု interface relay modules များနှင့် စံ PCB relays များကြား ရွေးချယ်မှုသည် သင်၏ application ၏ ဦးစားပေးများပေါ်တွင် အခြေခံအားဖြင့် မူတည်သည်- ကနဦးကုန်ကျစရိတ်နှင့် သက်တမ်းကုန်ကျစရိတ်၊ ထုတ်လုပ်မှုပမာဏနှင့် field serviceability နှင့် ဒီဇိုင်းပြောင်းလွယ်ပြင်လွယ်မှုနှင့် နေရာအကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ခြင်း။ Interface relay modules များသည် စက်မှုအလိုအလျောက်စနစ်၊ အဆောက်အဦထိန်းချုပ်မှုများနှင့် ပြုပြင်ထိန်းသိမ်းမှုရရှိနိုင်မှု၊ လျှပ်စစ်သီးခြားခွဲထားမှုနှင့် ရေရှည်တည်ငြိမ်မှုတို့သည် ၎င်းတို့၏ မြင့်မားသော ကနဦးကုန်ကျစရိတ်ကို မျှတစေသည့် မည်သည့် application တွင်မဆို ထူးချွန်သည်။ ၎င်းတို့၏ plug-and-play ဗိသုကာ၊ ပေါင်းစပ်ကာကွယ်ရေး circuits များနှင့် DIN-rail စံပြုခြင်းသည် ၎င်းတို့ကို ပရော်ဖက်ရှင်နယ် ထိန်းချုပ် panel တည်ဆောက်မှုအတွက် ပုံသေရွေးချယ်မှုဖြစ်စေသည်။.
စံ PCB relays များသည် relay သည် ပိုကြီးသော electronic assembly ၏ အမြဲတမ်းအစိတ်အပိုင်းတစ်ခုဖြစ်လာသည့် မြင့်မားသောပမာဏသုံးစွဲသူထုတ်ကုန်များ၊ embedded systems များနှင့် application များအတွက် အကောင်းဆုံးဖြေရှင်းနည်းအဖြစ် ဆက်လက်တည်ရှိနေပါသည်။ ထုတ်လုပ်မှုပမာဏသည် တစ်နှစ်လျှင် ယူနစ် ၁,၀၀၀ ထက်ကျော်လွန်ပြီး field ပြုပြင်ထိန်းသိမ်းမှု မလိုအပ်ပါက PCB relays များသည် စကေးစီးပွားရေးမှတစ်ဆင့် စုစုပေါင်းကုန်ကျစရိတ်ကို လျှော့ချပေးပါသည်။.
စက်မှုထိန်းချုပ် panel application အများစုအတွက် interface relay modules များသည် တပ်ဆင်ချိန်လျှော့ချခြင်း၊ ပြုပြင်ထိန်းသိမ်းမှုကို ရိုးရှင်းစေခြင်း၊ ကာကွယ်မှုကို မြှင့်တင်ခြင်းနှင့် ရေရှည်တည်ငြိမ်မှုကို မြှင့်တင်ခြင်းတို့မှတစ်ဆင့် သာလွန်ကောင်းမွန်သောတန်ဖိုးကို ပေးဆောင်ပါသည်။ တပ်ဆင်မှုလုပ်သားအင်အားတွင် 40-50% လျှော့ချခြင်းသည် 60-second အစားထိုးချိန်များနှင့် ပေါင်းစပ် optocoupler သီးခြားခွဲထားမှုတို့နှင့် ပေါင်းစပ်ထားပြီး ၎င်းတို့၏ မြင့်မားသော ကနဦးကုန်ကျစရိတ်ကိုပင် ထည့်သွင်းတွက်ချက်ပါက ပုံမှန်အားဖြင့် ၂-၃ နှစ်အတွင်း အပြုသဘောဆောင်သော ROI ကို ထုတ်ပေးပါသည်။.
အလိုအလျောက်စနစ်များသည် ပိုမိုရှုပ်ထွေးလာပြီး ရပ်တန့်ချိန်ကုန်ကျစရိတ်များ ဆက်လက်မြင့်တက်လာသည်နှင့်အမျှ စက်မှု application များအတွက် interface relay modules များကို ရှင်းရှင်းလင်းလင်း ဦးစားပေးသည့် လမ်းကြောင်းသည် ပေါ်လွင်နေပါသည်။ ၎င်းတို့၏ modular ဗိသုကာ၊ စံပြုထားသော interfaces များနှင့် ပေါ်ထွက်လာသော smart စွမ်းရည်များသည် ၎င်းတို့ကို နောက်မျိုးဆက် ထိန်းချုပ်မှုစနစ်များအတွက် အခြေခံအုတ်မြစ်အဖြစ် နေရာချထားပါသည်။ သင်သည် ထိန်းချုပ် panel အသစ်တစ်ခုကို ဒီဇိုင်းဆွဲနေသည်ဖြစ်စေ လက်ရှိပစ္စည်းများကို အဆင့်မြှင့်တင်နေသည်ဖြစ်စေ စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်နှစ်ခုလုံးကို အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ပေးသည့် အသိဉာဏ်ရှိသော ရွေးချယ်မှုကိုပြုလုပ်ရန် ဤလမ်းညွှန်တွင် ပေးထားသော ပြည့်စုံသော နှိုင်းယှဉ်မှုနှင့် ဆန့်ကျင်ဘက် သင်၏ သီးခြားလိုအပ်ချက်များကို ဂရုတစိုက်အကဲဖြတ်ပါ။.
