Senarai Semak Pemeriksaan Kotak Penggabung Solar: Panduan UL & IEC

Pengenalan: Mengapa Piawaian Pemeriksaan Penting untuk Kotak Penggabung Solar

Kotak penggabung solar berfungsi sebagai persimpangan keselamatan kritikal dalam sistem fotovolta, menggabungkan arus DC daripada berbilang rentetan panel solar sebelum menghalakan kuasa ke penyongsang atau sistem bateri. Walaupun fungsinya agak mudah, penutup ini adalah antara komponen yang paling diteliti semasa pemeriksaan sistem PV—dan atas sebab yang baik. Kotak penggabung solar yang rosak boleh menyebabkan kerosakan arka, bahaya kebakaran, masa henti sistem dan tuntutan waranti yang mahal.

Bagi pemeriksa, jurutera dan kakitangan Pihak Berkuasa Mempunyai Bidang Kuasa (AHJ), menavigasi keperluan bertindih piawaian UL dan IEC membentangkan cabaran yang berterusan. UL 1741 menguasai pemasangan Amerika Utara, manakala IEC 60364-7-712 dan IEC 62852 mengawal projek di Eropah, Asia dan sebahagian besar negara membangun. Banyak pengeluar, termasuk VIOX Electric, mengejar pensijilan dwi untuk berkhidmat kepada pasaran global—tetapi ini mewujudkan kerumitan tambahan semasa pengesahan lapangan.

Panduan pemeriksa ini menyediakan rangka kerja praktikal berasaskan senarai semak untuk mengesahkan pematuhan kotak penggabung solar terhadap piawaian UL dan IEC. Sama ada anda meluluskan tatasusunan atas bumbung kediaman di California atau pemasangan skala utiliti di Jerman, senarai semak ini akan membantu anda mengenal pasti ketidakpatuhan, mengurangkan masa pemeriksaan dan melindungi integriti sistem dari awal.

Rangka Kerja Piawaian UL untuk Kotak Penggabung Solar

UL 1741: Penanda Aras Amerika Utara

UL 1741, bertajuk “Penyongsang, Penukar, Pengawal dan Peralatan Sistem Interkoneksi untuk Kegunaan Dengan Sumber Tenaga Teragih,” berfungsi sebagai piawaian pensijilan utama untuk kotak penggabung solar di Amerika Syarikat dan Kanada. Walaupun sering dikaitkan dengan penyongsang, UL 1741 secara jelas meliputi komponen imbangan sistem, termasuk penutup penggabung DC.

Kotak penggabung yang disenaraikan kepada UL 1741 telah diuji oleh Makmal Ujian yang Diiktiraf Secara Nasional (NRTL) untuk keselamatan elektrik, pembendungan kebakaran, ketahanan arus kerosakan dan ketahanan persekitaran. Piawaian ini menangani kedua-dua reka bentuk produk dan tanda yang mesti muncul pada peralatan yang diperakui.

Keperluan utama UL 1741 yang disahkan oleh pemeriksa:

• Kehadiran tanda NRTL: Tanda UL atau ETL mesti dilekatkan secara kekal pada penutup.
• Penilaian voltan dan arus: Voltan DC maksimum (1000V atau 1500V) dan kapasiti arus mesti ditanda dengan jelas.
• Integrasi pemutus DC: Jika ada, suis pemutus mesti memenuhi UL 98B.
• Spesifikasi fius: Fius rentetan (apabila diperlukan) mesti menggunakan fius berkadar DC dengan tanda ampere/voltan yang boleh dilihat.
• Pematuhan pembumian dan ikatan: Mengikut keperluan Artikel 690 NEC.
• Label amaran: Amaran konduktor tidak dibumikan dan notis bahaya kejutan mesti mudah dibaca.

UL 50: Penarafan Persekitaran Penutup

UL 50 mentakrifkan NEMA (Persatuan Pengilang Elektrik Kebangsaan) penarafan penutup yang digunakan di seluruh Amerika Utara. Untuk kotak penggabung solar, dua penarafan menguasai:

• NEMA 3R: Tahan cuaca, sesuai untuk kebanyakan pemasangan luar; melindungi daripada hujan dan hujan batu.
• NEMA 4X: Tahan kakisan, diperlukan untuk persekitaran perindustrian pantai atau keras; memberikan perlindungan yang unggul terhadap habuk yang ditiup angin dan air yang diarahkan hos.

Pemeriksa harus mengesahkan bahawa penarafan penutup sepadan dengan persekitaran pemasangan. Kotak NEMA 3R yang dipasang 500 kaki dari laut akan gagal sebelum waktunya disebabkan oleh kakisan semburan garam.

Rangka Kerja Piawaian IEC untuk Kotak Penggabung Solar

IEC 60364-7-712: Keperluan Pemasangan untuk Sistem PV

IEC 60364-7-712 menetapkan piawaian pemasangan elektrik untuk sistem bekalan kuasa fotovolta di seluruh dunia. Seksyen 712.422 secara khusus menangani perlindungan terhadap arus lebih dalam tatasusunan PV, manakala Seksyen 712.537 meliputi keperluan pengasingan dan pensuisan—kedua-duanya terpakai secara langsung kepada pemeriksaan kotak penggabung.

Peruntukan utama IEC 60364-7-712:

• Saiz perlindungan arus lebih: Penarafan fius rentetan mesti berada antara 1.5x dan 2.4x arus litar pintas rentetan (Isc_mod); perlindungan sub-tatasusunan mesti berada antara 1.25x dan 2.4x sub-tatasusunan Isc.
• Keperluan penebat berganda: Untuk sistem yang melebihi voltan litar terbuka 120V DC, Kelas II (penebat berganda atau diperkukuh) adalah wajib.
• Spesifikasi peranti pemutus: Pemutus suis beban mesti mampu mengganggu arus DC maksimum di bawah beban.
• Polariti konduktor: Untuk tatasusunan yang dibumikan, peranti arus lebih mesti berada pada konduktor yang tidak dibumikan; tatasusunan terapung memerlukan perlindungan pada kedua-dua kutub.
• Pematuhan penutup: Penutup kotak penggabung mesti memenuhi piawaian IEC 61439 untuk pemasangan suisgear voltan rendah, menangani kenaikan suhu dan kelegaan dalaman.

IEC 62852 dan Sistem Penarafan IP

Walaupun IEC 62852 terutamanya menangani penyambung DC untuk sistem fotovolta, ia menetapkan kriteria perlindungan alam sekitar yang juga terpakai pada penutup kotak penggabung. Sistem Penarafan Perlindungan Ingress (IP), yang ditakrifkan dalam IEC 60529, menggunakan kod dua digit:

• Digit Pertama (Ingress Pepejal):
  • 5 = Dilindungi habuk (ingress terhad dibenarkan)
  • 6 = Kedap habuk (tiada ingress)
• Digit Kedua (Ingress Cecair):
  • 5 = Dilindungi terhadap pancutan air
  • 6 = Dilindungi terhadap pancutan air yang kuat
  • 7 = Dilindungi terhadap rendaman sementara (sehingga 1 meter)

Untuk kebanyakan pemasangan solar luar, IP65 berfungsi sebagai penarafan minimum yang boleh diterima. Persekitaran pantai, terdedah kepada banjir atau kelembapan tinggi biasanya memerlukan perlindungan IP66 atau IP67. Pemeriksa harus mengesahkan bahawa penarafan IP yang ditanda sepadan dengan kedua-dua keadaan persekitaran dan spesifikasi projek.

Senarai Semak Dokumentasi Pra-Pemeriksaan

Sebelum menjalankan pemeriksaan fizikal, sahkan bahawa dokumentasi berikut tersedia dan lengkap. Dokumentasi yang hilang atau tidak lengkap adalah alasan untuk penangguhan pemeriksaan di kebanyakan bidang kuasa.

Dokumen yang Diperlukan (Pemasangan UL dan IEC)

• Sijil penyenaraian UL 1741 (Amerika Utara) atau Pengisytiharan pematuhan IEC 61439/60947 (Antarabangsa)
  • Pengesahan tanda NRTL (untuk UL) atau pengesahan tanda CE (untuk IEC)
• Gambar rajah elektrik satu baris menunjukkan konfigurasi rentetan
  • Pengiraan voltan dan arus rentetan (Voc, Isc, Vmp, Imp)
  • Pengiraan saiz peranti perlindungan arus lebih
• Panduan pemasangan pengeluar untuk model kotak penggabung tertentu
  • Spesifikasi tork untuk semua penamatan elektrik
  • Pengesahan penarafan persekitaran (penarafan NEMA atau IP)
• Kenyataan pematuhan Artikel 690 NEC (Pemasangan AS)
  • Kelulusan penyambungan utiliti tempatan
  • Permit bangunan dan pelan elektrik yang diluluskan
• Helaian spesifikasi model panel solar
  • Penarafan fius siri maksimum (pematuhan NFPA 70E)
  • Data pekali suhu untuk pengiraan voltan

Semakan dokumentasi harus mengesahkan bahawa model kotak penyambung yang dipasang sepadan dengan pelan yang diluluskan. Sebarang penggantian lapangan memerlukan kelulusan AHJ sebelum meneruskan pemeriksaan.

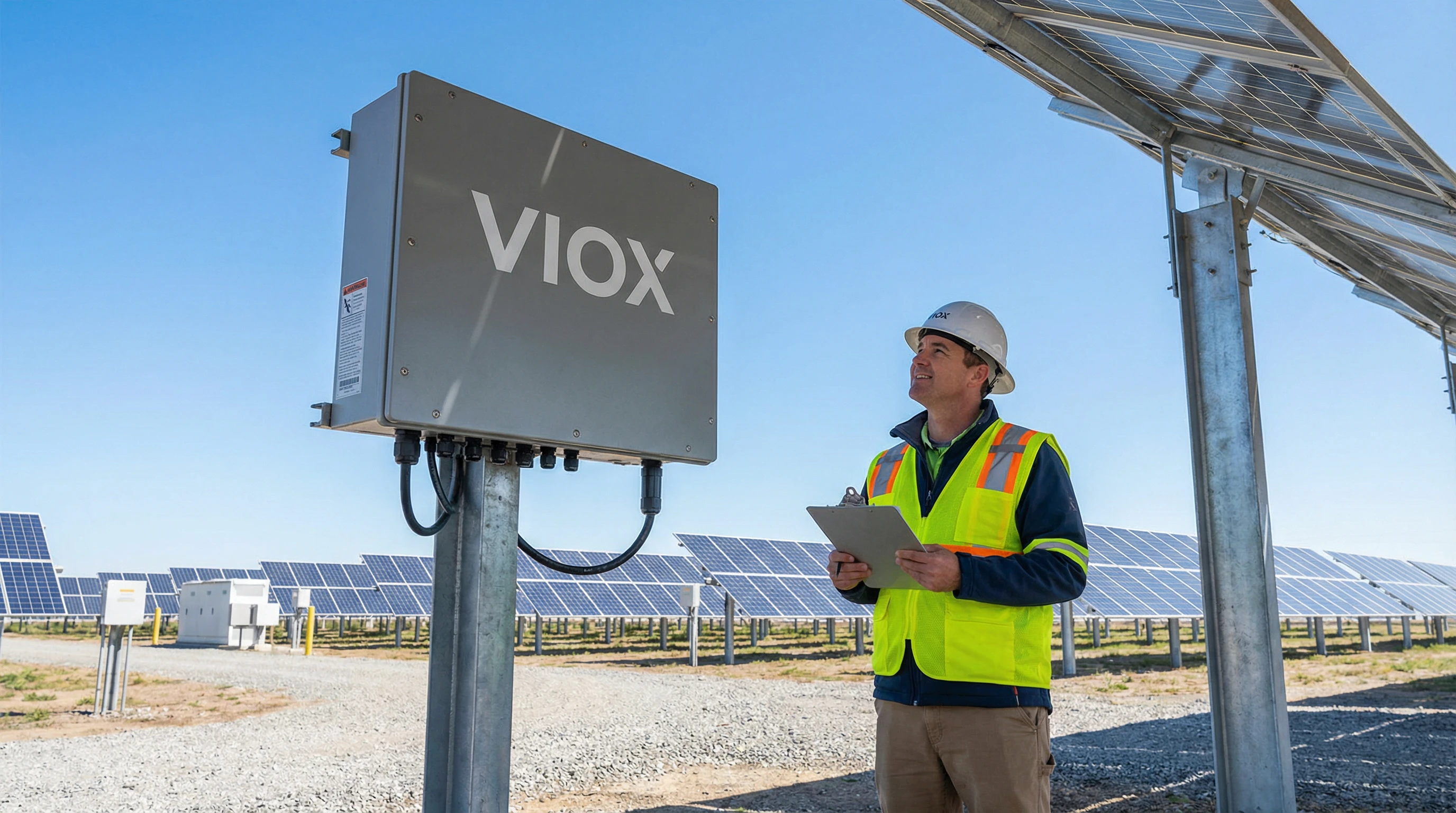

Senarai Semak Pemeriksaan Fizikal dan Visual

Pemeriksaan fizikal mengenal pasti kecacatan pemasangan, kelemahan persekitaran dan bahaya keselamatan yang mungkin tidak ketara dalam semakan dokumentasi.

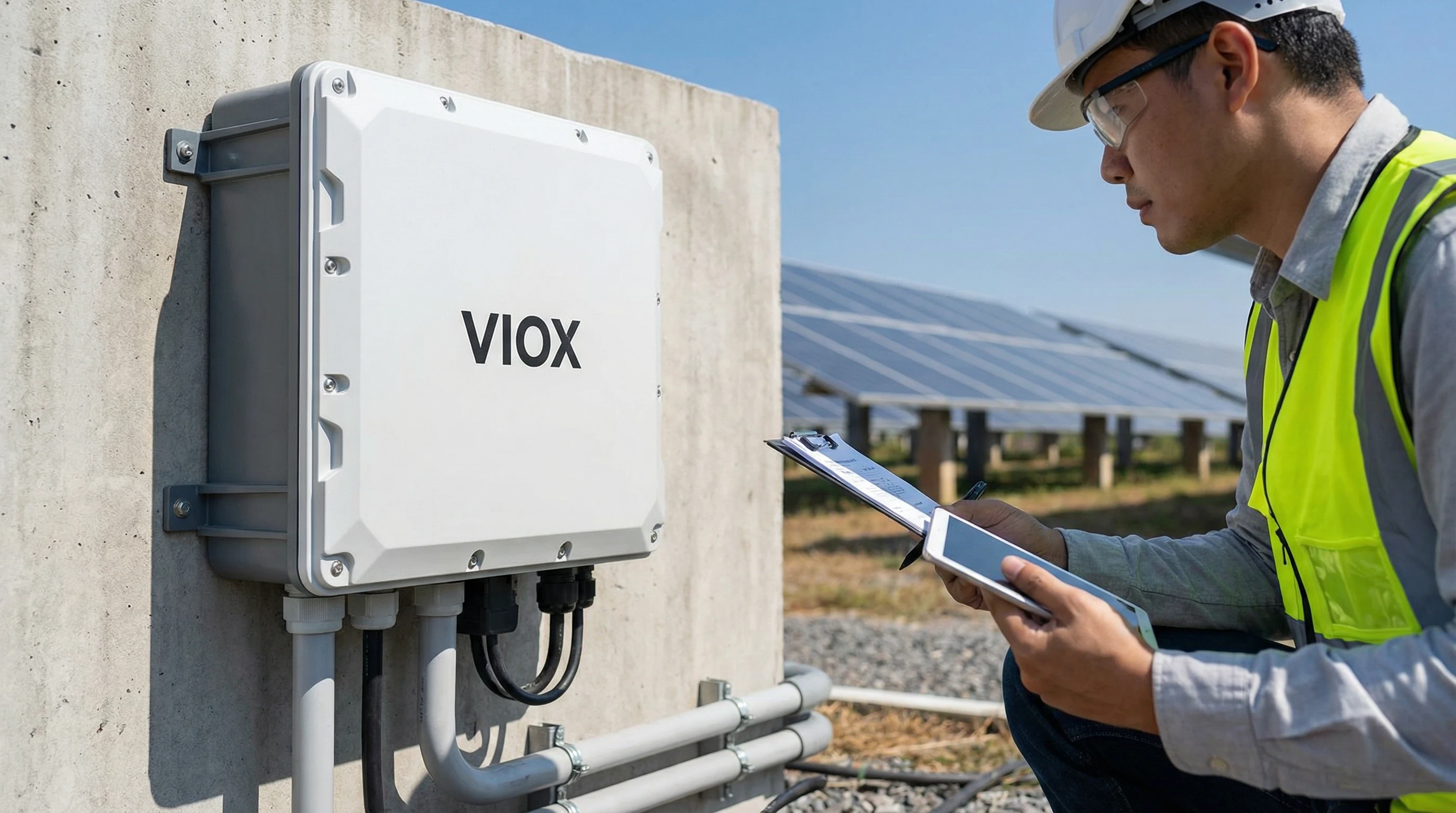

Penutup dan Pemasangan

• Integriti: Tiada retakan, lubang atau kerosakan pada badan atau penutup penutup.
  • Pengedap cuaca utuh tanpa jurang (kritikal untuk penarafan IP/NEMA)
  • Bahan tahan UV disahkan (untuk pemasangan luar)
  • Tiada tanda-tanda karat atau kakisan pada penutup logam
• Melekap: Kotak penyambung diikat dengan selamat pada struktur atau sistem pemasangan.
  • Perkakasan tidak menunjukkan kakisan atau kelonggaran
  • Lokasi pemasangan menyediakan kebolehcapaian yang diperlukan (NEC 110.26)
  • Kelegaan dikekalkan mengikut spesifikasi pengeluar
• Pengurusan Terma: Port pengudaraan bebas daripada serpihan dan halangan.
  • Kotak tidak tertakluk kepada pemanasan solar tertumpu langsung (melainkan dinilai)
  • Jarak yang mencukupi dari peralatan penjanaan haba yang lain

Kemasukan Kabel dan Pelepasan Tegangan

• Pengedap: Semua kemasukan kabel dipasang dengan kelenjar atau penyambung yang sesuai.
  • Kelenjar diketatkan dengan betul untuk mengekalkan penarafan IP/NEMA
  • Kemasukan kabel yang tidak digunakan dimeterai dengan palam penutup
  • Sambungan konduit selamat dan kedap cuaca
• Sokongan: Kabel dikenal pasti dan dilabel dengan betul di titik masuk.
  • Pelepasan tegangan yang mencukupi disediakan untuk semua konduktor
  • Penyenaraian wayar PV disahkan untuk pendawaian DC konduktor tunggal terdedah
  • Sokongan kabel disediakan dalam jarak yang diperlukan

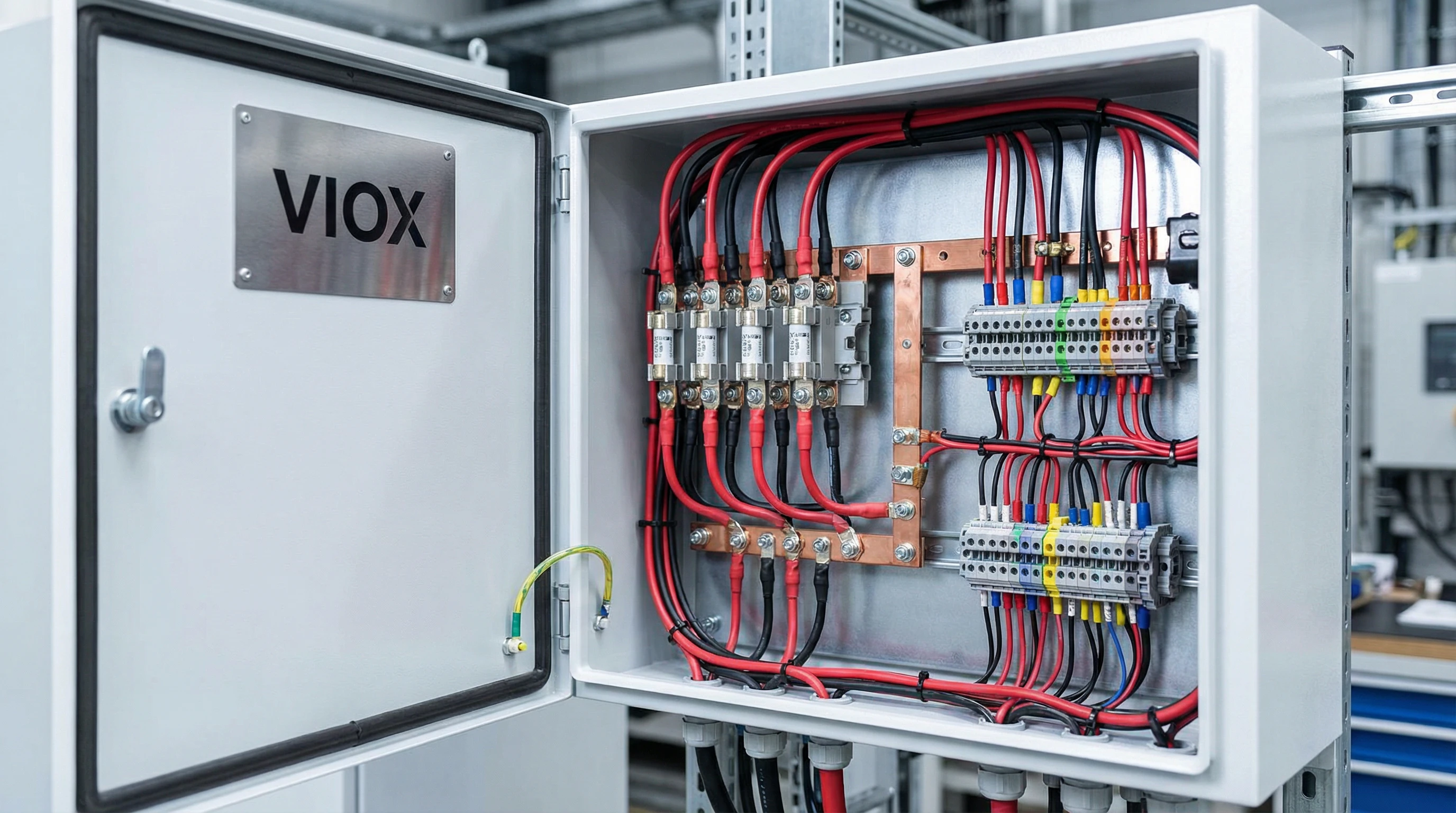

Pemeriksaan Komponen Dalaman

• Fius: Semua kedudukan rentetan dilengkapi dengan fius yang sesuai (apabila diperlukan setiap NEC 690.9).
  • Fius dinilai untuk operasi DC dengan penarafan voltan yang betul
  • Tiada bukti terlalu panas (perubahan warna, penebat cair)
  • Pemegang fius selamat dan membuat sentuhan yang betul
• Pensuisan: Suis beroperasi dengan lancar melalui perjalanan penuh.
  • Kedudukan HIDUP/MATI ditanda dengan jelas dan berfungsi
  • Peruntukan kunci keluar pemegang hadir dan berfungsi
  • Sentuhan suis tidak menunjukkan pitting atau pembakaran
• Pembumian: Konduktor pembumian peralatan hadir dan ditamatkan dengan betul.
  • Bar bas pembumian selamat dan bersaiz mencukupi
  • Pelompat ikatan dipasang pada semua komponen logam
  • Rintangan tanah disahkan <25 ohm (mengikut keperluan NEC)
• Penamatan: Semua terminal kelihatan ketat (gunakan kunci tork untuk pengesahan).
  • Tiada tanda-tanda kakisan pada terminal atau bar bas tembaga
  • Kekerapan yang betul diperhatikan (positif ke positif, negatif ke negatif)
  • Kemasukan wayar ke dalam terminal mengikut spesifikasi pengeluar

Senarai Semak Pengujian dan Pengesahan Elektrik

Amaran Keselamatan: Semua ujian elektrik mesti dilakukan dengan peralatan perlindungan diri (PPE) yang sesuai dan selepas mengesahkan kotak penyambung boleh diasingkan dengan selamat. Voltan DC dalam kotak penyambung solar boleh melebihi 1000V dan menimbulkan bahaya kejutan dan arka yang serius.

Pengesahan Keselamatan Pra-Ujian

• Putuskan sambungan suis dalam kedudukan MATI dan dikunci keluar (jika dilengkapi).
  • Input rentetan boleh diasingkan dengan selamat untuk ujian
  • Papan tanda amaran dipaparkan semasa prosedur ujian
• PPE berkadar arka dipakai mengikut pengiraan sempadan arka kilat NFPA 70E.
  • Alat terlindung dan peralatan ujian berkadar betul digunakan
  • Orang berkelayakan kedua hadir untuk pengujian voltan tinggi

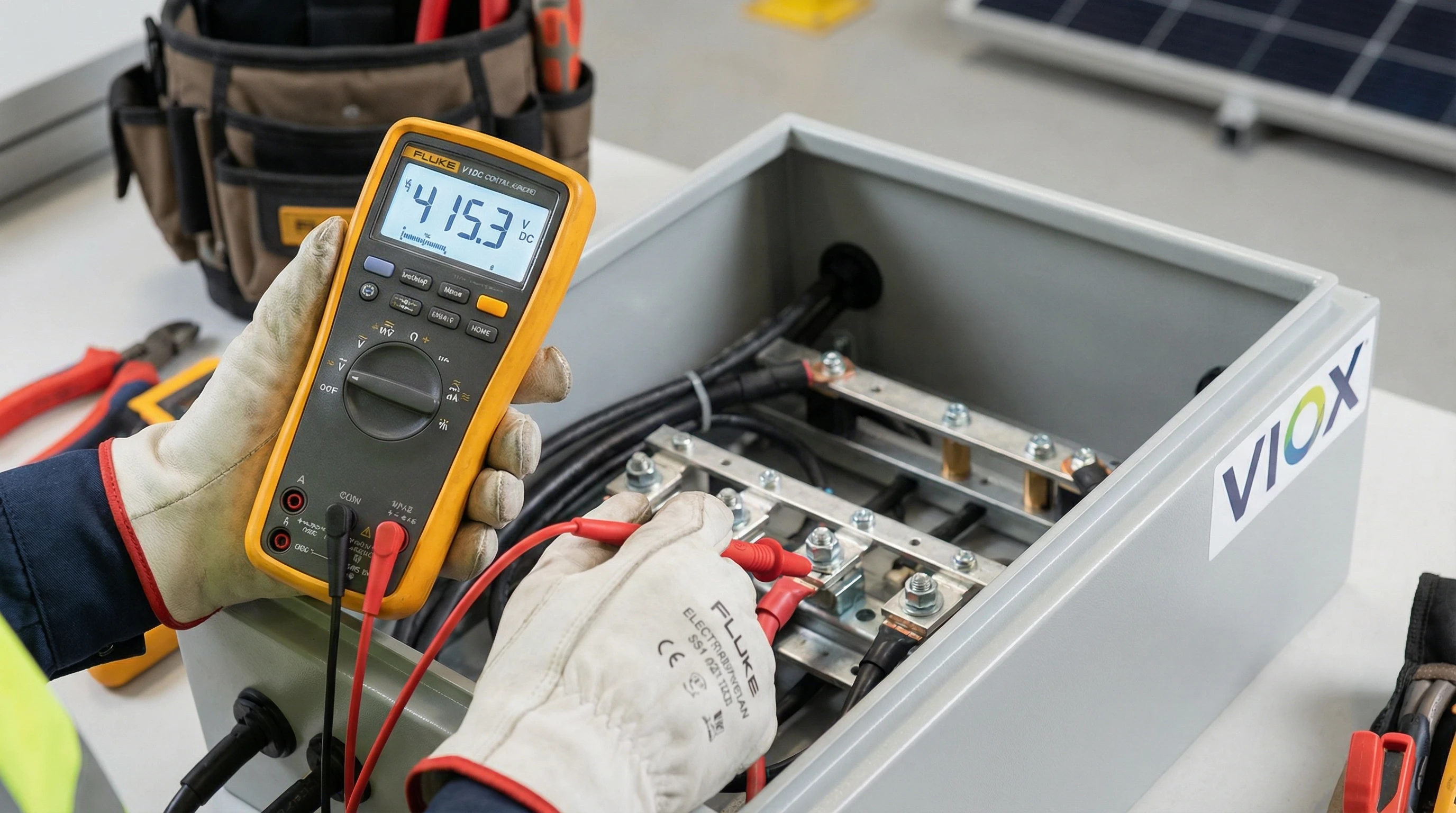

Pengukuran Voltan dan Arus

• Voltan Litar Terbuka (Voc): Ukur Voc pada setiap rentetan di bawah sinaran solar.
  • Sahkan Voc tidak melebihi kadar voltan maksimum kotak penyambung
  • Bandingkan Voc yang diukur dengan nilai yang dikira (sepatutnya dalam lingkungan 5%)
• Arus Kendalian: Ukur arus kendalian dari setiap rentetan di bawah beban.
  • Sahkan keseimbangan arus antara rentetan (varians <10% menunjukkan potensi masalah)
  • Sahkan arus tidak melebihi kadar fius atau bar bas
• Polariti: Sahkan kekutuban positif dan negatif pada semua input rentetan.
  • Sahkan pengekodan warna yang konsisten (biasanya merah=positif, hitam=negatif)
  • Periksa sambungan kekutuban terbalik (keadaan gagal serta-merta)

Ujian Penebat dan Pembumian

• Rintangan Penebat:
  • Uji antara konduktor positif dan bumi: minimum 1 megohm
  • Uji antara konduktor negatif dan bumi: minimum 1 megohm
  • Uji antara konduktor positif dan negatif: minimum 1 megohm
  • Nota: Rujuk pengeluar modul sebelum menguji; sesetengah waranti mengecualikan ujian megger
• Kesinambungan Bumi: Sahkan kesinambungan laluan bumi dari kotak penyambung ke bumi sistem.
  • Ukur rintangan bumi: mestilah <25 ohm setiap NEC 250.53
  • Sahkan ikatan antara semua bahagian penutup logam
• Perlindungan Lonjakan: Semak SPD penunjuk status (hijau=baik, merah=ganti).
  • Sahkan kadar voltan SPD sepadan atau melebihi Voc sistem
  • Sahkan SPD disambungkan dengan betul antara setiap kutub dan bumi

Ujian Kefungsian

• Operasi Suis: Sahkan suis mengganggu arus di bawah keadaan beban.
  • Uji kefungsian kunci keluar/tag keluar mekanikal
  • Sahkan petunjuk putus yang boleh dilihat apabila suis dibuka
• Pemantauan: Sahkan ketepatan pemantauan arus peringkat rentetan (jika dilengkapi).
  • Uji fungsi penggera untuk keadaan arus lebih atau kerosakan
  • Sahkan komunikasi pemantauan jauh berfungsi

Keperluan Pensijilan dan Penandaan

Pelabelan dan penandaan pensijilan yang betul bukan sekadar formaliti pentadbiran—ia menyediakan maklumat keselamatan kritikal dan perlindungan liabiliti undang-undang. Penandaan yang hilang atau tidak betul adalah sebab biasa kegagalan pemeriksaan.

Keperluan Penandaan UL (Amerika Utara)

• Tanda Pensijilan: UL, ETL, CSA atau tanda NRTL lain dilekatkan secara kekal pada penutup.
  • Tanda jelas kelihatan tanpa membuka penutup
  • Nombor kawalan boleh dikesan ke pangkalan data pensijilan
• Plat Penarafan: Nama pengeluar dan nombor model.
  • Kadar voltan DC maksimum (cth., “1000V DC Maks” atau “1500V DC Maks”)
  • Arus maksimum setiap rentetan dan kapasiti arus total
  • Kadar persekitaran (cth., “NEMA 4X” atau “Penggunaan Luar”)
  • Kadar suhu ambien jika selain daripada 25°C (77°F)
• Amaran Keselamatan: “AMARAN: BAHAYA RENJATAN ELEKTRIK” dipaparkan dengan jelas.
  • Amaran konduktor tidak dibumikan (jika berkenaan): “Konduktor DC mungkin bertenaga”
  • “Penandaan ”HIDUP“ dan ”MATI” untuk suis pemutus
  • Spesifikasi penggantian fius (amperage, voltan, kadar DC)

Keperluan Penandaan IEC (Antarabangsa)

• **CE标志**: Kelihatan pada penutup atau plat penarafan.
  • Disertakan dengan dokumen perisytiharan pematuhan
  • Pematuhan dengan Arahan Voltan Rendah 2014/35/EU
• Rujukan Standard: Rujukan kepada IEC 61439 atau IEC 60947 pada plat penarafan.
  • Kadar IP ditanda dengan jelas (cth., “IP65” atau “IP66”)
  • Voltan kendalian berkadar (Ue) dan arus (Ie)
• Simbol: Simbol amaran voltan DC (simbol IEC 60417).
  • Amaran berbilang bahasa jika diperlukan oleh pasaran destinasi
  • Simbol pembumian/ikatan jika berkenaan

Label yang Dipasang di Tapak

• Pengenalan Rentetan: Setiap input rentetan dilabelkan dengan lokasi tatasusunan yang sepadan.
• Pengenalan Output: Terminal output dilabelkan untuk destinasi (penyongsang, pengawal cas, dll.).
  • Tanda polariti (simbol + dan –) pada semua terminal DC
• Maklumat Sistem: Voltan sistem maksimum yang hadir.
  • Penarafan arus litar pintas
  • Tarikh pemasangan dan pengenalan pemasang
  • Maklumat hubungan kecemasan

Isu Ketidakpatuhan Biasa

Berdasarkan data pemeriksaan lapangan dan laporan AHJ, isu berikut menyumbang kepada majoriti kegagalan pemeriksaan kotak penyambung solar:

1. Pefiusan yang hilang atau tidak betul: Fius rentetan ditinggalkan apabila NEC 690.9 memerlukannya (tiga rentetan atau lebih), atau fius bersaiz terlalu kecil/terlalu besar berbanding dengan penarafan fius siri maksimum modul.
2. Penarafan persekitaran yang salah: Kotak NEMA 3R dipasang dalam persekitaran pantai yang menghakis, atau penutup berkadar dalaman digunakan di luar tanpa perlindungan cuaca yang betul.
3. Pembumian yang tidak mencukupi: Konduktor pembumian peralatan yang hilang, wayar bumi bersaiz terlalu kecil, atau penamatan yang lemah mengakibatkan rintangan bumi >25 ohm.
4. Pelanggaran spesifikasi tork: Sambungan terminal longgar disebabkan oleh penggunaan tork yang tidak betul, yang membawa kepada titik panas dan potensi kerosakan arka.
5. Kegagalan kelenjar kabel: Kemasukan kabel yang tidak digunakan dibiarkan terbuka (menjejaskan penarafan IP/NEMA), atau jenis kelenjar yang salah digunakan untuk saiz kabel yang ada.
6. Pelabelan yang tidak mencukupi: Label amaran yang hilang, tanda yang pudar atau tidak boleh dibaca, atau kegagalan untuk melabel litar rentetan individu untuk pengenalan.
7. Ketidakpadanan penarafan voltan: Kotak penyambung yang dinilai untuk 1000V DC dipasang pada sistem dengan Voc yang dikira melebihi nilai ini disebabkan oleh keadaan suhu sejuk.

Kesimpulan: Amalan Terbaik untuk Pemeriksaan yang Cekap

Memeriksa kotak penyambung solar terhadap piawaian UL dan IEC memerlukan keseimbangan ketelitian dengan kecekapan. Dengan mengikuti senarai semak berstruktur dan mengutamakan item kritikal keselamatan—pengesahan pensijilan, perlindungan arus lebih, pembumian dan penarafan persekitaran—pemeriksa boleh mengenal pasti ketidakpatuhan yang paling penting sambil mengekalkan garis masa pemeriksaan yang munasabah.

Pengeluar seperti VIOX Electric yang mengejar pensijilan UL/IEC berganda memudahkan tugas pemeriksa dengan memastikan produk memenuhi keperluan Amerika Utara dan antarabangsa. Apabila menilai kotak penyambung solar untuk kelulusan, sentiasa sahkan bahawa dokumentasi sepadan dengan peralatan yang dipasang, bahawa semua pelabelan keselamatan hadir dan boleh dibaca, dan ujian elektrik mengesahkan integriti sistem.

Penggunaan senarai semak ini secara berkala akan mengurangkan kerja semula pemeriksaan, melindungi kebolehpercayaan sistem, dan akhirnya menyumbang kepada penggunaan pemasangan fotovolta solar yang selamat di seluruh dunia.
