NEMA sta per Associazione nazionale dei produttori di componenti elettrici – un'organizzazione di categoria che sviluppa standard per apparecchiature elettriche e classificazioni degli involucri utilizzati in tutto il Nord America. Gli standard NEMA garantiscono che i componenti elettrici soddisfino specifici requisiti di sicurezza, prestazioni e protezione ambientale, rendendoli essenziali per installazioni elettriche, apparecchiature industriali ed elettronica di consumo.
La conoscenza degli standard NEMA è fondamentale per i professionisti dell'elettricità, gli ingegneri e i facility manager che devono selezionare gli involucri e i componenti elettrici più adatti alle loro specifiche applicazioni e condizioni ambientali.

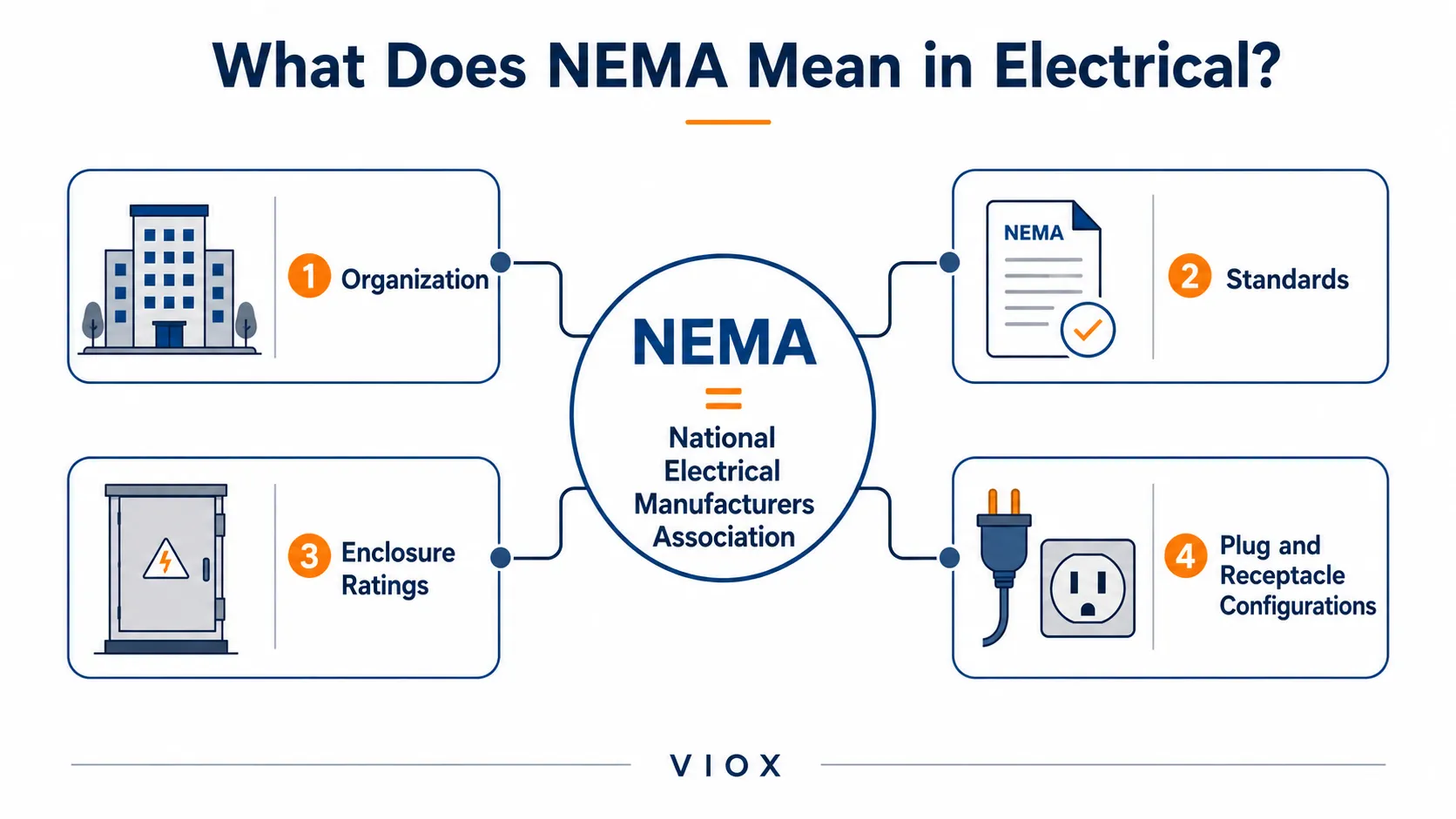

Cosa significa NEMA? Definizioni fondamentali
NEMA (Associazione nazionale dei produttori elettrici) è un'organizzazione di standardizzazione fondata nel 1926 che crea standard volontari per le apparecchiature elettriche prodotte e utilizzate in Nord America. L'organizzazione comprende oltre 325 produttori di apparecchiature elettriche che collaborano per stabilire standard validi per l'intero settore.
Classificazioni NEMA degli involucri sono gli standard NEMA più comunemente citati, che definiscono il livello di protezione che gli involucri elettrici forniscono contro fattori ambientali quali polvere, acqua, corrosione e impatto fisico.
Standard NEMA coprono un'ampia gamma di apparecchiature elettriche tra cui:
- Quadri elettrici e scatole
- Motori e generatori
- Dispositivi di cablaggio e connettori
- Apparecchiature di distribuzione dell'energia
- Apparecchi di illuminazione e controlli

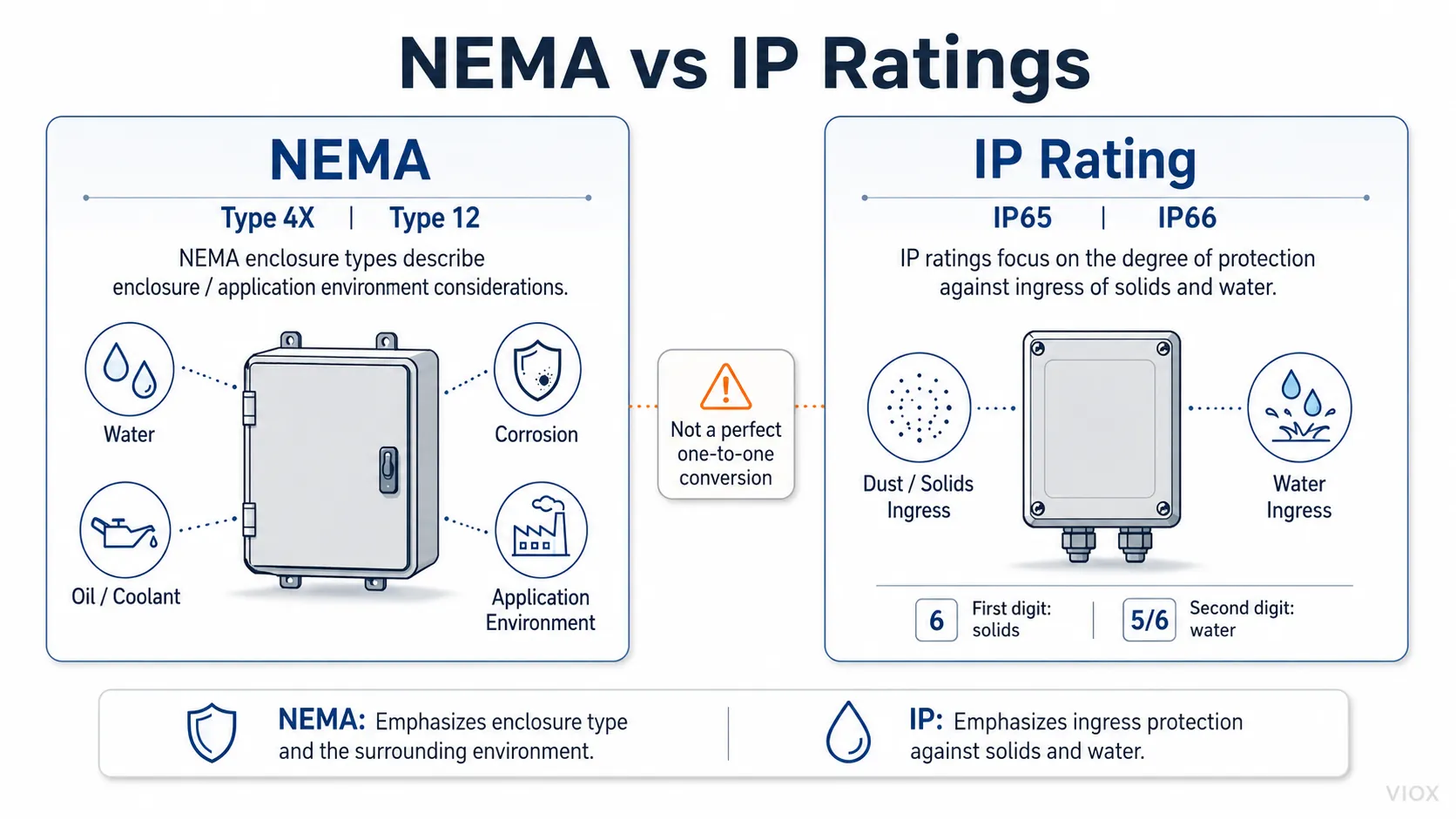

Classificazioni NEMA vs IP: confronto delle differenze principali
| Funzione | Valutazioni NEMA | Classificazioni IP |
|---|---|---|
| Origine | Standard nordamericano | Norma internazionale (IEC 60529) |
| Uso geografico | Stati Uniti, Canada, Messico | In tutto il mondo (tranne il Nord America) |
| Sistema di valutazione | Digitare i numeri (1, 3R, 4X, ecc.) | IP seguito da due cifre (IP65, IP67) |
| Fattori ambientali | Completo (polvere, acqua, corrosione, ghiaccio) | Limitato all'ingresso di polvere e acqua |
| Luoghi pericolosi | Include classificazioni antideflagranti | Non affronta le atmosfere esplosive |
| Requisiti di test | Protocolli di test più rigorosi | Test di base sulla protezione dall'ingresso |
| Focus sull'applicazione | Impianti elettrici industriali e commerciali | Elettronica di consumo e di uso generale |

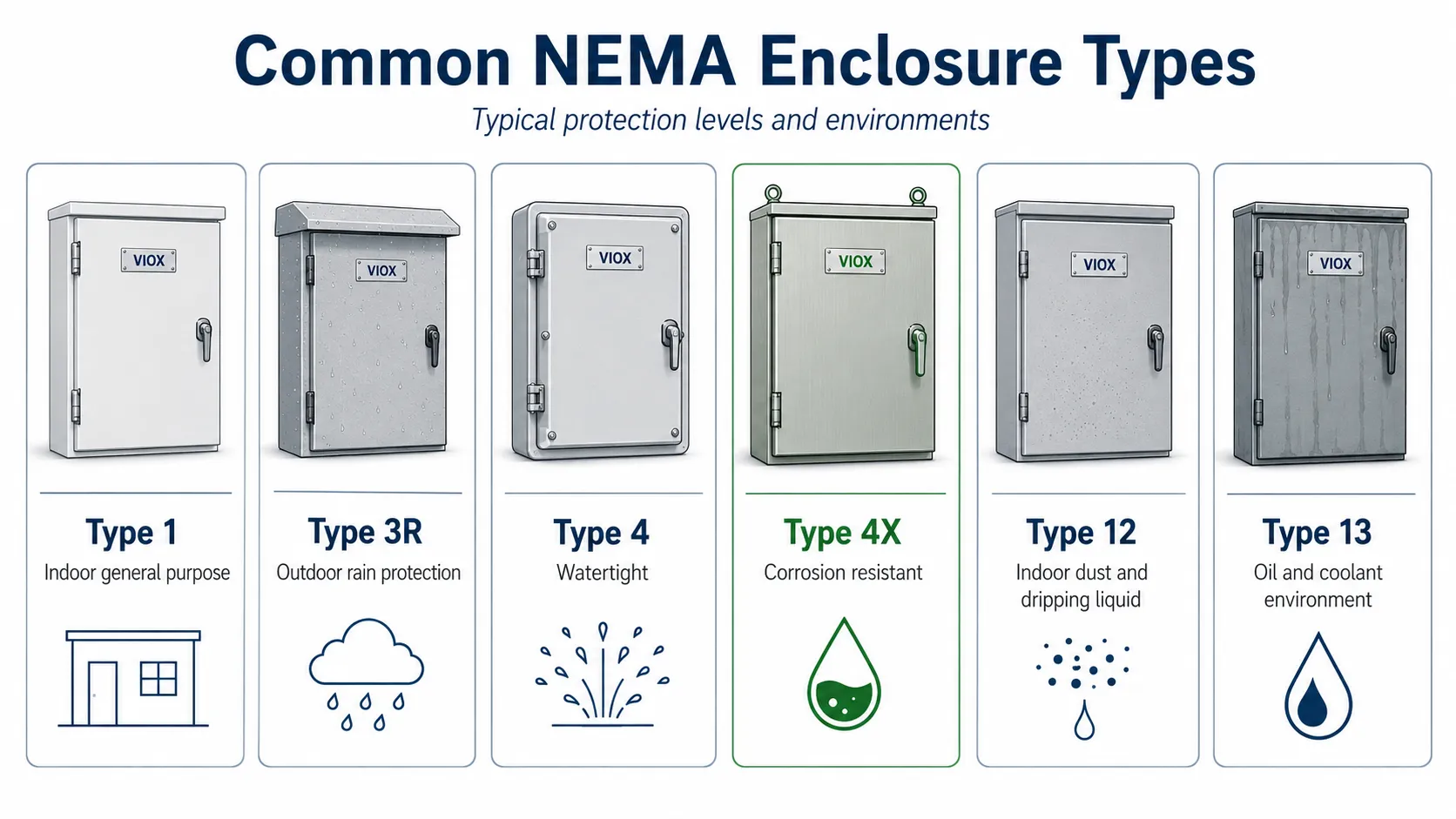

Tipi di contenitori NEMA: guida completa alla classificazione
Tipi di involucri NEMA per interni
NEMA Tipo 1: Contenitori per uso generale per uso interno
- Protezione: Polvere leggera, schizzi indiretti, contatto con apparecchiature chiuse
- Applicazioni: Pannelli di controllo, scatole di giunzione in luoghi puliti e asciutti
- Limitazioni: Nessuna protezione contro l'umidità o gli ambienti corrosivi
NEMA tipo 2: Custodie antigoccia per uso interno
- Protezione: Gocciolamento e spruzzi leggeri di liquidi non corrosivi
- Applicazioni: Aree con leggera umidità ma senza esposizione diretta all'acqua
- Limitazioni: Protezione limitata dalla polvere, nessuna resistenza alla corrosione
NEMA tipo 5: Custodie antipolvere per uso interno
- Protezione: Polvere che si deposita, sporcizia che cade, liquidi che gocciolano
- Applicazioni: Ambienti industriali polverosi, elevatori per cereali, cementifici
- Limitazioni: Nessuna protezione contro l'acqua diretta dal tubo o sostanze corrosive
Tipi di involucri NEMA per esterni
NEMA Tipo 3: Recinti resistenti alle intemperie per uso esterno
- Protezione: Pioggia, nevischio, neve, polvere trasportata dal vento, non danneggiati dalla formazione di ghiaccio
- Applicazioni: Apparecchiature elettriche esterne, quadri elettrici, interruttori di disconnessione
- Limitazioni: Non adatto per immersioni prolungate o ambienti corrosivi
NEMA tipo 3R: Recinti resistenti alla pioggia per uso esterno
- Protezione: Pioggia, nevischio, neve, non danneggiati dalla formazione di ghiaccio
- Applicazioni: Interruttori di disconnessione esterni, prese di corrente per contatori, prese resistenti alle intemperie
- Limitazioni: Protezione dalla polvere limitata rispetto al Tipo 3
NEMA tipo 4: Custodie stagne per uso interno/esterno
- Protezione: Acqua diretta da un getto d'acqua, pioggia, nevischio, neve, polvere trasportata dal vento, schizzi d'acqua
- Applicazioni: Attrezzature per autolavaggio, controlli industriali per esterni, applicazioni marine
- Limitazioni: Non adatto ad immersioni prolungate
NEMA tipo 4X: Involucri resistenti alla corrosione e stagni
- Protezione: Uguale al Tipo 4 più resistenza alla corrosione
- Applicazioni: Lavorazione chimica, zone costiere, lavorazione alimentare, impianti farmaceutici
- I materiali: Acciaio inossidabile, fibra di vetro o alluminio trattato in modo speciale
Tipi di contenitori NEMA specializzati
NEMA tipo 6: Recinti sommergibili per immersioni occasionali
- Protezione: Immersione temporanea a profondità limitata, infiltrazione di petrolio, formazione di ghiaccio esterno
- Applicazioni: Impianti di trattamento delle acque reflue, apparecchiature elettriche interrate
- Profondità di immersione: Fino a 6 piedi per 30 minuti
NEMA tipo 6P: Custodie sommergibili per immersioni prolungate
- Protezione: Immersione prolungata a profondità specificata, infiltrazione di petrolio, formazione di ghiaccio esterno
- Applicazioni: Attrezzature subacquee installate in modo permanente, pompe per pozzi profondi
- Profondità di immersione: Specificato dal produttore, in genere 6+ piedi a tempo indeterminato
Guida alla selezione della classificazione NEMA: come scegliere l'involucro giusto
Passaggio 1: identifica il tuo ambiente
Applicazioni per interni:
- Luoghi puliti e asciutti: NEMA Tipo 1
- Umidità leggera presente: NEMA Tipo 2
- Condizioni polverose: NEMA Tipo 5
- Esposizione chimica: NEMA Tipo 12 o 4X
Applicazioni esterne:
- Protezione generale dalle intemperie: NEMA Tipo 3R
- Protezione da polvere e intemperie: NEMA Tipo 3
- Aree da lavare con getto d'acqua: NEMA Tipo 4
- Ambienti corrosivi: NEMA Tipo 4X
Fase 2: Considerare i fattori ambientali
| Fattore ambientale | Tipo NEMA richiesto | Considerazioni |
|---|---|---|
| Protezione dalla polvere | Tipo 3, 4, 5, 12, 13 | Considerare la dimensione e la concentrazione delle particelle |
| Resistenza all'acqua | Tipo 3, 3R, 4, 4X, 6, 6P | Determinare il livello di esposizione all'acqua |
| Resistenza alla corrosione | Tipo 4X, 13 | Valutare l'esposizione chimica e la prossimità costiera |
| Formazione di ghiaccio | Tipo 3, 3R, 4, 4X, 6, 6P | Considerare i cicli di gelo-scongelamento |
| Immersione | Tipo 6, 6P | Determinare i requisiti di profondità e durata |
Fase 3: Valutare i requisiti di sicurezza
⚠️ Avviso Di Sicurezza: Consultare sempre le normative elettriche locali e rivolgersi a elettricisti qualificati per installazioni in aree pericolose. Le classificazioni NEMA da sole non coprono la protezione in atmosfere esplosive.
Considerazioni sulla conformità al codice:
- NEC (Codice elettrico nazionale): Verificare che il tipo NEMA soddisfi i requisiti dell'articolo 312
- Codici edilizi locali: Verificare i requisiti comunali per applicazioni specifiche
- Standard di settore: Considerare OSHA, UL e altri standard di sicurezza pertinenti
Applicazioni NEMA per settore
Produzione industriale
- NEMA tipo 4X: Lavorazione chimica, produzione alimentare, produzione farmaceutica
- NEMA tipo 12: Produzione generale, assemblaggio automobilistico, produzione di componenti elettronici
- NEMA Tipo 13: Ambienti resistenti all'olio, operazioni di lavorazione
Edifici commerciali
- NEMA Tipo 1: Quadri elettrici interni, cabine elettriche, edifici per uffici
- NEMA tipo 3R: Interruttori di scollegamento esterni, apparecchiature sui tetti, parcheggi
- NEMA tipo 4: Banchine di carico, autolavaggi, cucine commerciali
Applicazioni residenziali
- NEMA Tipo 1: Quadri elettrici interni, scatole di derivazione, locali di servizio
- NEMA tipo 3R: Prese esterne, attrezzature per piscine, controlli dell'illuminazione del paesaggio
- NEMA tipo 4: Prese per idropulitrice, collegamenti per apparecchiature esterne
Suggerimenti degli esperti per la selezione NEMA
💡 Suggerimento professionaleIn caso di dubbio, selezionare un grado di protezione NEMA superiore a quello minimo richiesto. La protezione aggiuntiva giustifica spesso il modesto aumento dei costi e offre flessibilità per le applicazioni future.
💡 Ottimizzazione dei costi: Le custodie NEMA Tipo 3R costano in genere 20-30% in meno rispetto al Tipo 3, garantendo al contempo una protezione adeguata per la maggior parte delle applicazioni esterne in cui l'infiltrazione di polvere non è critica.
💡 Considerazioni sulla manutenzione:Le custodie in acciaio inossidabile NEMA tipo 4X richiedono meno manutenzione rispetto alle alternative in acciaio verniciato in ambienti corrosivi, garantendo risparmi sui costi a lungo termine.
💡 Efficienza di installazione: Gli involucri NEMA preforati con fori standard riducono i tempi di installazione del 30-50% rispetto agli involucri modificati sul campo.

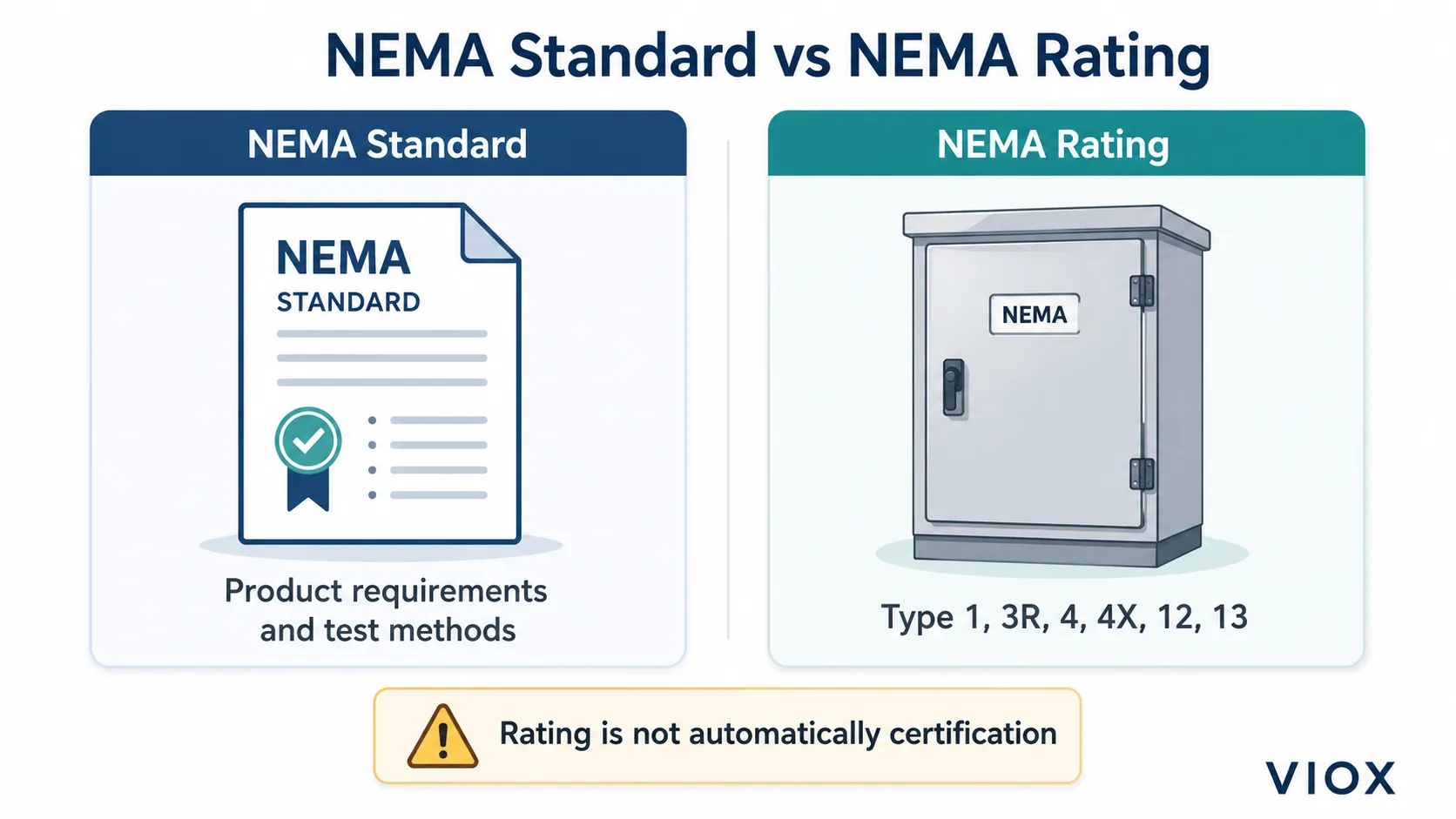

Conformità e certificazione NEMA
Requisiti di test
Gli standard NEMA richiedono test rigorosi, tra cui:
- Test di penetrazione dell'acqua: Test dell'acqua con getto d'acqua diretto e tramite getto d'acqua
- Test di infiltrazione della polvere: Protocolli di esposizione controllata alla polvere
- Test di resistenza alla corrosione: Test di esposizione alla nebbia salina e alle sostanze chimiche
- Test di resistenza all'impatto: Valutazioni di stress e impatto meccanico
Processo di certificazione
- Test di terze parti: Laboratori indipendenti verificano la conformità NEMA
- Certificazione del produttore: Autocertificazione con risultati di test documentati
- Elenco UL: Molti contenitori NEMA sono anche dotati della certificazione UL (Underwriters Laboratories)
- Garanzia di qualità: Monitoraggio continuo della produzione e test dei lotti
Errori comuni da evitare nella selezione NEMA
❌ Errore 1: Selezione di classificazioni solo per interni per applicazioni esterne
✅ Soluzione: Verificare sempre le condizioni ambientali e selezionare le classificazioni esterne appropriate
❌ Errore 2: Ignorando i requisiti dell'ambiente corrosivo
✅ Soluzione: Specificare NEMA Tipo 4X per applicazioni chimiche, costiere o di lavorazione alimentare
❌ Errore 3: Specificare in modo eccessivo le classificazioni degli involucri in modo inutilmente
✅ Soluzione: Requisiti di protezione dell'equilibrio con considerazioni sui costi
❌ Errore 4: Trascurare le modifiche future dell'applicazione
✅ Soluzione: Considerare potenziali cambiamenti ambientali ed espansioni applicative
Riferimento rapido: tabella di confronto dei tipi NEMA
| Tipo NEMA | Al chiuso | All'aperto | Polvere | Acqua | Corrosione | Ghiaccio | Immersione |
|---|---|---|---|---|---|---|---|
| Tipo 1 | ✓ | ✗ | Leggero | ✗ | ✗ | ✗ | ✗ |
| Tipo 2 | ✓ | ✗ | Leggero | Gocciolante | ✗ | ✗ | ✗ |
| Tipo 3 | ✓ | ✓ | ✓ | Pioggia/neve | ✗ | ✓ | ✗ |
| Tipo 3R | ✓ | ✓ | Limitato | Pioggia/neve | ✗ | ✓ | ✗ |
| Tipo 4 | ✓ | ✓ | ✓ | Diretto dal tubo flessibile | ✗ | ✓ | ✗ |
| Tipo 4X | ✓ | ✓ | ✓ | Diretto dal tubo flessibile | ✓ | ✓ | ✗ |
| Tipo 5 | ✓ | ✗ | ✓ | Gocciolante | ✗ | ✗ | ✗ |
| Tipo 6 | ✓ | ✓ | ✓ | ✓ | ✗ | ✓ | Temporaneo |
| Tipo 6P | ✓ | ✓ | ✓ | ✓ | ✗ | ✓ | Prolungato |
| Tipo 12 | ✓ | ✗ | ✓ | Gocciolante | ✗ | ✗ | ✗ |
| Tipo 13 | ✓ | ✗ | ✓ | Resistente all'olio | ✗ | ✗ | ✗ |
Domande frequenti su NEMA
D: Qual è la differenza tra le classificazioni NEMA e UL?
R: Le classificazioni NEMA definiscono i livelli di protezione dell'involucro contro i fattori ambientali, mentre le classificazioni UL si concentrano sulla sicurezza elettrica e sulla prevenzione degli incendi. Molti involucri sono certificati sia NEMA che UL per una protezione completa.
D: Posso utilizzare un involucro NEMA Tipo 4 in ambienti chiusi?
R: Sì, gli involucri NEMA Tipo 4 garantiscono un'eccellente protezione in ambienti interni e sono spesso utilizzati in aree di lavaggio, lavorazioni chimiche e altri ambienti interni impegnativi.
D: Le classificazioni NEMA equivalgono a quelle IP?
R: No, le classificazioni NEMA e IP non sono direttamente equivalenti. Le classificazioni NEMA sono più complete e tengono conto di ulteriori fattori ambientali, come la resistenza alla corrosione e la formazione di ghiaccio, che le classificazioni IP non coprono.
D: Con quale frequenza devono essere ispezionate le custodie NEMA?
R: Ispezionare gli involucri NEMA una volta all'anno per applicazioni generali, una volta al trimestre per ambienti difficili e una volta al mese per applicazioni critiche. Verificare la corretta tenuta di guarnizioni, chiusure e componenti di montaggio.
D: Cosa succede se utilizzo una classificazione NEMA inadeguata?
R: Valutazioni NEMA inadeguate possono causare guasti alle apparecchiature, rischi elettrici, violazioni del codice e potenziali incidenti di sicurezza. Selezionare sempre classificazioni che soddisfino o superino i requisiti ambientali.
D: È possibile modificare gli involucri NEMA dopo l'installazione?
R: Le modifiche sul campo possono compromettere i requisiti NEMA e invalidare le certificazioni. Consultare il produttore o un elettricista qualificato prima di apportare modifiche per mantenere la conformità.
D: Vale la pena spendere di più per gli involucri NEMA in acciaio inossidabile?
R: Negli ambienti corrosivi, le custodie NEMA 4X in acciaio inossidabile offrono una maggiore longevità e costi di manutenzione ridotti, giustificando in genere il prezzo più elevato del modello 40-60% rispetto alle custodie in acciaio standard.
D: Le classificazioni NEMA riguardano le atmosfere esplosive?
R: No, le classificazioni NEMA non coprono la protezione in atmosfere esplosive. Le installazioni in aree pericolose richiedono certificazioni aggiuntive come la Classe I, la Divisione 1/2 o la classificazione di Zona secondo l'Articolo 500 del NEC.
Installazione professionale e conformità
⚠️ Raccomandazione professionale: Affidare sempre l'installazione degli involucri NEMA a elettricisti qualificati e a conoscenza delle normative locali e degli standard NEMA. Un'installazione non corretta può compromettere i gradi di protezione e creare rischi per la sicurezza.
Lista di controllo per la conformità al codice:
- ✓ Verificare che la classificazione NEMA soddisfi i requisiti dell'articolo 312 del NEC
- ✓ Garantire una corretta messa a terra e collegamento secondo l'articolo 250 del NEC
- ✓ Confermare uno spazio di lavoro adeguato secondo l'articolo 110 del NEC
- ✓ Verificare le modifiche locali ai codici elettrici nazionali
- ✓ Ottenere i permessi e le ispezioni richiesti
Requisiti di manutenzione:
- Ispezione e sostituzione regolari delle guarnizioni
- Specifiche di coppia corrette per gli elementi di fissaggio
- Pulizia periodica del sistema di drenaggio
- Monitoraggio ambientale per condizioni mutevoli
Conclusione
Comprendere gli standard NEMA è essenziale per selezionare gli involucri elettrici appropriati che offrano una protezione affidabile, rispettando al contempo le normative di sicurezza e i requisiti ambientali. Che si tratti di involucri per quadri elettrici da interno o per apparecchiature industriali da esterno, la scelta della corretta classificazione NEMA garantisce la longevità delle apparecchiature, la conformità alle norme di sicurezza e l'affidabilità operativa.
Per installazioni complesse o applicazioni in aree pericolose, rivolgiti a professionisti elettrici certificati che possono fornirti una consulenza esperta sui requisiti di selezione, installazione e conformità NEMA specifici per la tua applicazione.
