Introduzione
Isolatori per sbarre sono componenti critici nei sistemi di distribuzione elettrica, fornendo supporto meccanico e isolamento elettrico per le barre colletrici conduttive in quadri elettrici, pannelli di controllo e apparecchiature di distribuzione dell'energia. Questi isolatori garantiscono un funzionamento sicuro prevenendo guasti elettrici, mantenendo la corretta spaziatura tra i conduttori e resistendo a significative forze meccaniche durante le condizioni di cortocircuito.
Scegliere il giusto produttore di isolatori per barre colletrici è essenziale per il successo del progetto. Gli isolatori di qualità devono soddisfare rigorosi standard internazionali, offrire valori di tensione appropriati e dimostrare prestazioni affidabili in diverse condizioni ambientali. Con l'espansione del mercato globale delle apparecchiature elettriche, in particolare nei settori dell'energia rinnovabile e dell'automazione industriale, la domanda di isolatori per barre colletrici ad alte prestazioni continua a crescere.
Questa guida completa esamina i 10 principali produttori di isolatori per barre colletrici a livello mondiale, valutando le loro gamme di prodotti, le capacità produttive, le certificazioni e le innovazioni tecniche. Che tu sia un ingegnere elettrico che specifica i componenti per un nuovo progetto di quadri elettrici, un responsabile degli acquisti che cerca fornitori affidabili o un costruttore di pannelli alla ricerca di soluzioni di isolamento di qualità, questo articolo fornisce le informazioni necessarie per prendere decisioni informate.
La nostra analisi si concentra sui produttori con comprovata esperienza, portafogli di prodotti completi che spaziano dalle applicazioni a bassa tensione a quelle a media tensione e l'adesione a standard internazionali riconosciuti come IEC 61439, UL 508A e VDE 0660.
Come abbiamo selezionato questi produttori
La nostra valutazione dei produttori di isolatori per barre colletrici ha considerato cinque criteri chiave per garantire che questo elenco rappresenti i fornitori leader del settore:
Capacità produttiva: Le aziende devono progettare e produrre internamente isolatori per barre colletrici anziché limitarsi a distribuire prodotti di terzi. Abbiamo verificato gli impianti di produzione, i processi produttivi e le capacità ingegneristiche.
Gamma di prodotti: I migliori produttori offrono portafogli completi che includono isolatori di supporto, isolatori di barriera e soluzioni personalizzate per più valori di tensione (bassa tensione 690 V fino ad applicazioni a media tensione superiori a 10 kV).
Certificazioni e conformità agli standard: Tutti i produttori selezionati mantengono certificazioni riconosciute come ISO 9001, riconoscimento UL, marchio CE e dimostrano la conformità agli standard IEC, VDE o ANSI.
Innovazione tecnica: I principali produttori di isolatori per barre colletrici investono in ricerca e sviluppo, utilizzando materiali avanzati come BMC (Bulk Molding Compound), SMC (Sheet Molding Compound) e resine epossidiche con resistenza dielettrica e proprietà meccaniche superiori.
Portata globale e supporto: I produttori con reti di distribuzione internazionali, documentazione tecnica in più lingue e un servizio clienti reattivo hanno ottenuto posizioni più elevate.

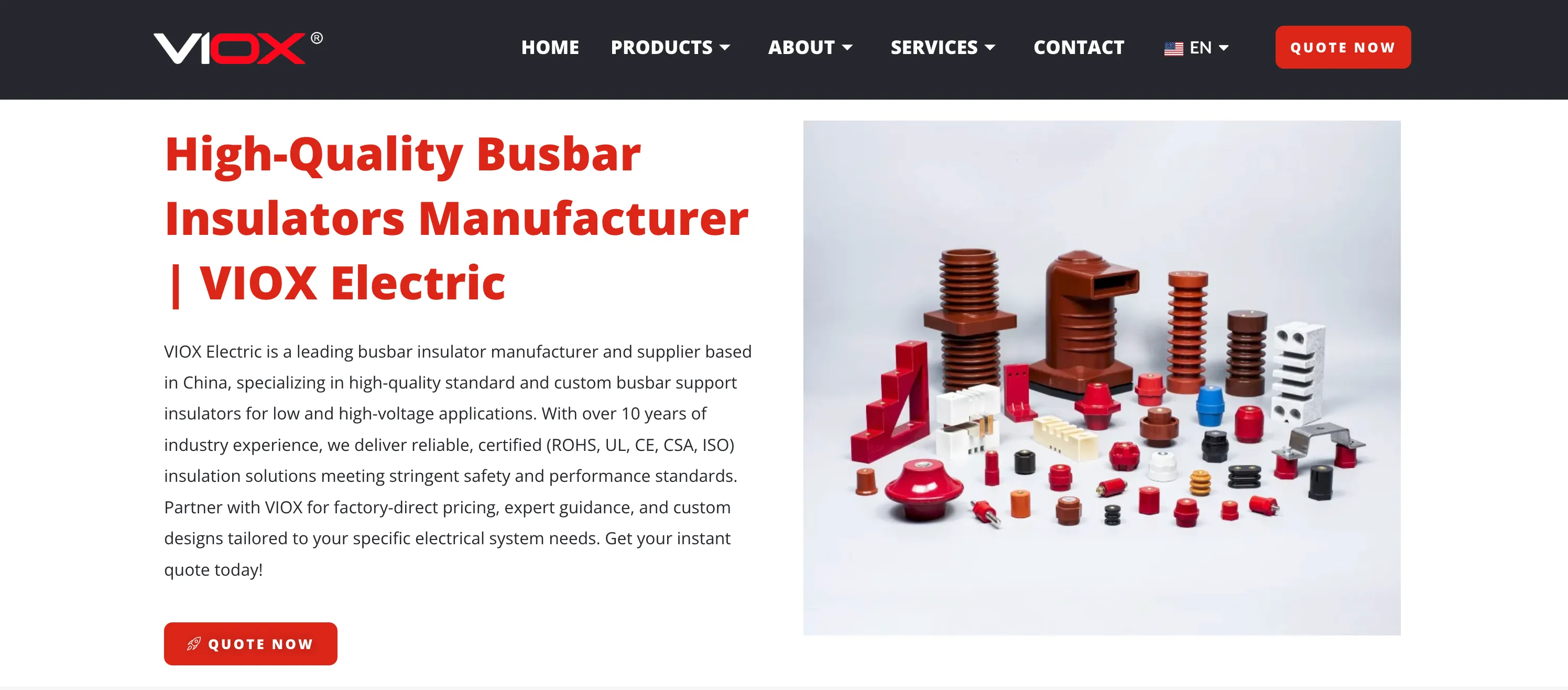

1. VIOX Elettrico
Sede centrale: Yueqing, Zhejiang, CinaFondato: 2010Certificazioni: ISO 9001, CE, ROHSSito web: www.viox.com
VIOX Electric produce isolatori per barre colletrici con oltre 15 anni di esperienza nei componenti di isolamento elettrico. L'azienda gestisce un impianto di produzione interno che produce isolatori per barre colletrici in BMC (Bulk Molding Compound) e SMC (Sheet Molding Compound) per applicazioni a bassa e media tensione.

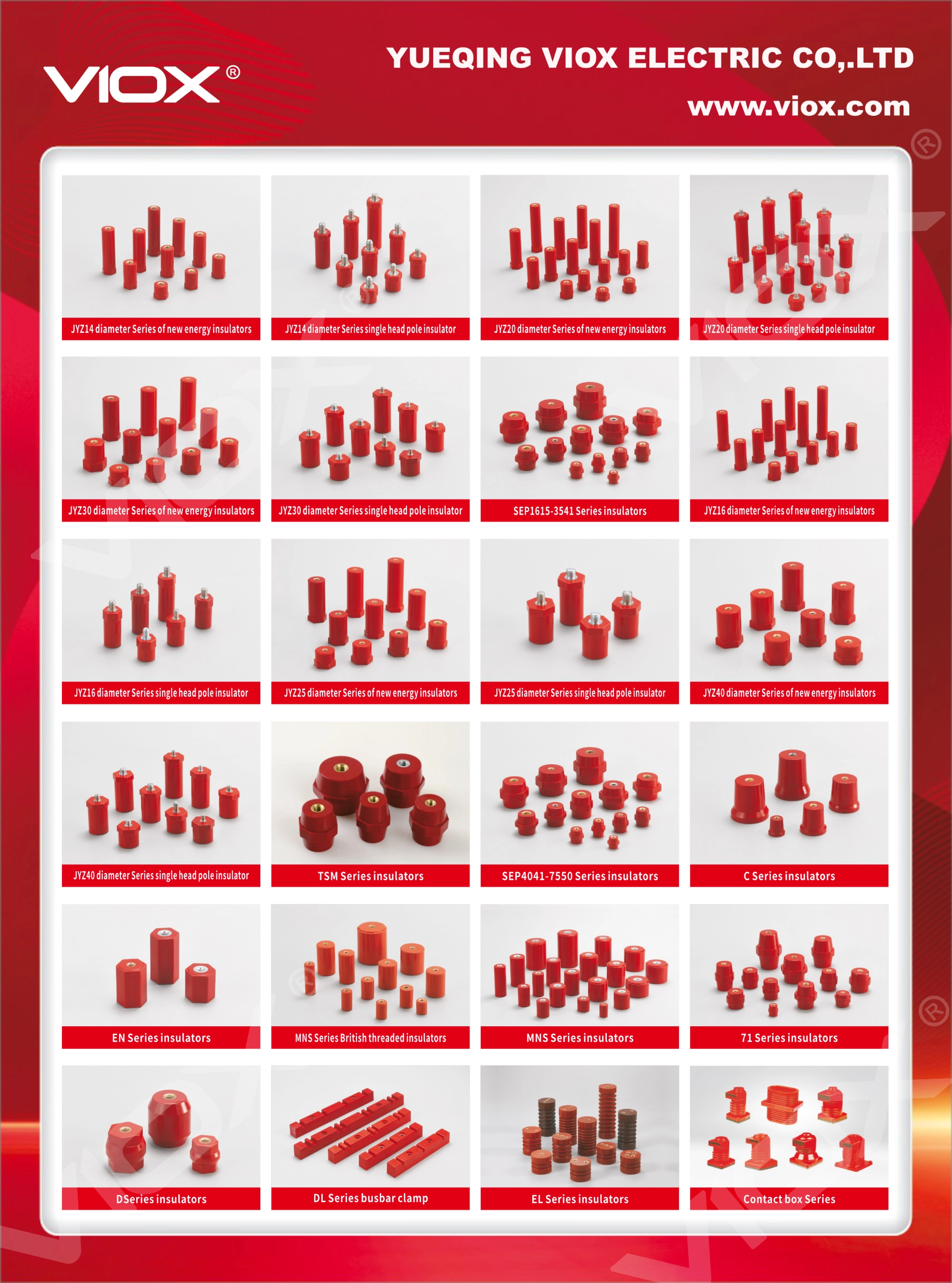

Gamma di prodotti: VIOX offre quattro serie di prodotti principali che coprono diverse applicazioni. La serie SM (modelli da SM-20 a SM-76) gestisce da 660 V a 4500 V con resistenze alla trazione da 300 a 1500 LBS. La serie C offre capacità di tenuta alla tensione da 6 a 22 kV per quadri elettrici a media tensione. La serie P è destinata alle nuove applicazioni energetiche con valori nominali CA (640-1600 V) e CC (800-2200 V). La serie SE serve pannelli di distribuzione dell'energia e installazioni di energia rinnovabile.
Capacità di produzione: Struttura certificata ISO 9001 con apparecchiature di stampaggio a compressione e a iniezione. Laboratorio di prova interno per test di rigidità dielettrica, carico meccanico e cicli termici. Servizi di progettazione e attrezzaggio personalizzati disponibili.
Specifiche tecniche: Rigidità dielettrica >18 kV/mm, intervallo di temperatura da -40°C a +140°C, classificazione di infiammabilità conforme agli standard internazionali. I prodotti sono conformi agli standard IEC 61439 e VDE 0660.
Punti di forza principali: Portafoglio prodotti completo su tutte le gamme di tensione, prezzi competitivi diretti dal produttore, capacità di personalizzazione, supporto tecnico multilingue.

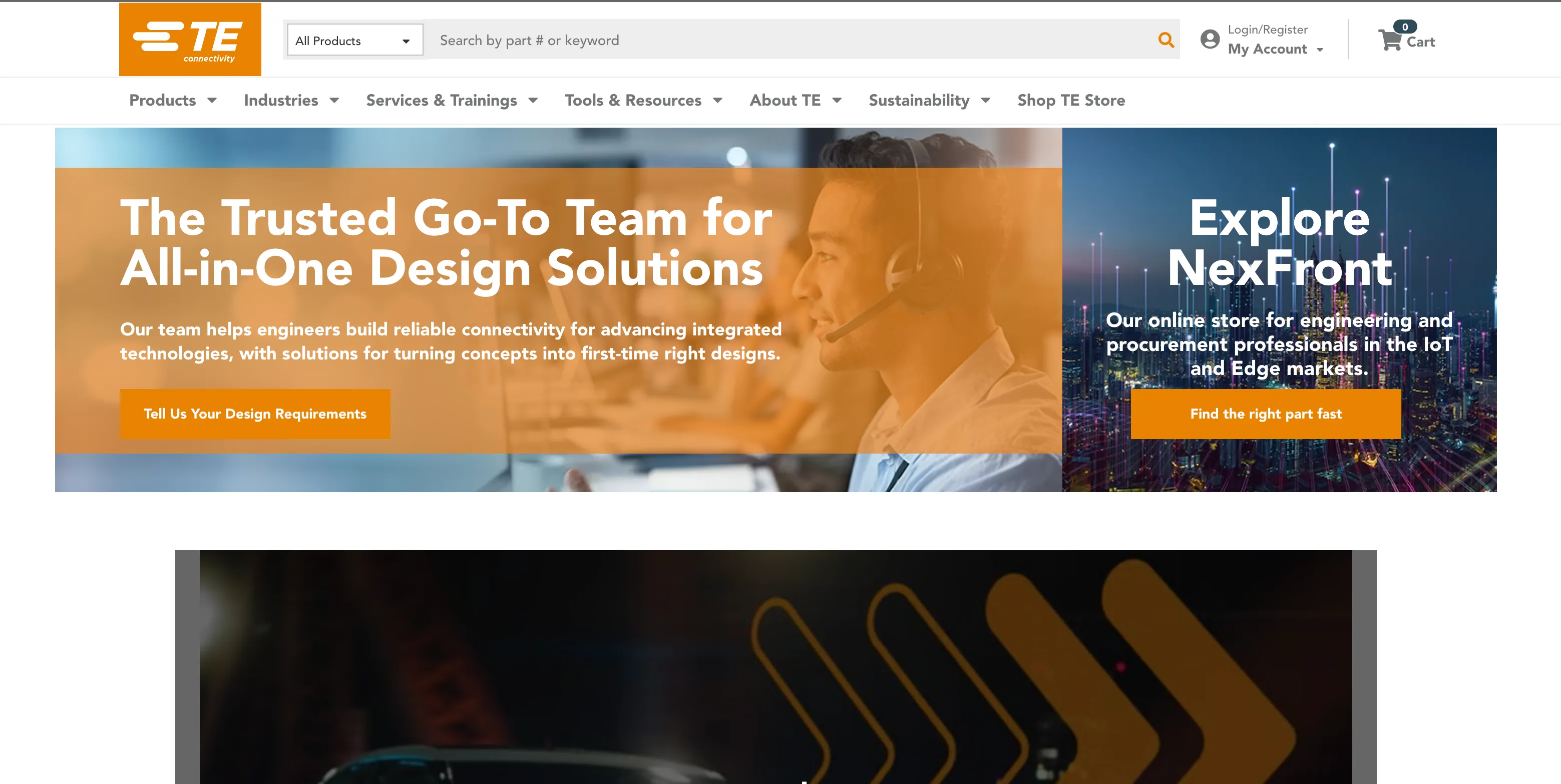

2. TE Connectivity
Sede centrale: Schaffhausen, SvizzeraFondato: 2007 (eredità risalente al 1941)Certificazioni: ISO 9001, elencato ULSito web: www.te.com
TE Connectivity offre soluzioni avanzate di isolamento e supporto per barre colletrici attraverso la sua rinomata linea di prodotti Raychem, concentrandosi in particolare sulle applicazioni ferroviarie e industriali ad alta tensione. L'azienda produce HVIB (High-Voltage Insulator Bushings) progettati per fornire un supporto robusto e leggero per barre colletrici, pantografi e altre apparecchiature elettriche ad alta tensione su locomotive e sistemi industriali.
Il loro portafoglio di isolatori per barre colletrici include tubi termorestringenti BBIT per l'isolamento diretto delle barre colletrici fino a 36 kV, nastri isolanti avvolgenti HVBT e coperture di connessione per barre colletrici BMOD per applicazioni a bassa e media tensione. Gli isolatori HVIB di TE utilizzano materiali isolanti ad alta tensione Raychem leader del settore con anime in polimero o fibra di vetro, offrendo resistenza agli urti e affidabilità comprovata con oltre 20 anni di servizio sui treni ad alta velocità.
Gli isolatori di supporto per barre colletrici di TE Connectivity servono applicazioni critiche nell'elettrificazione ferroviaria, nei quadri elettrici industriali e nelle installazioni di energia rinnovabile. I loro prodotti sono progettati per sistemi CA e CC con capacità di progettazione personalizzata per soddisfare i requisiti specifici dell'applicazione.

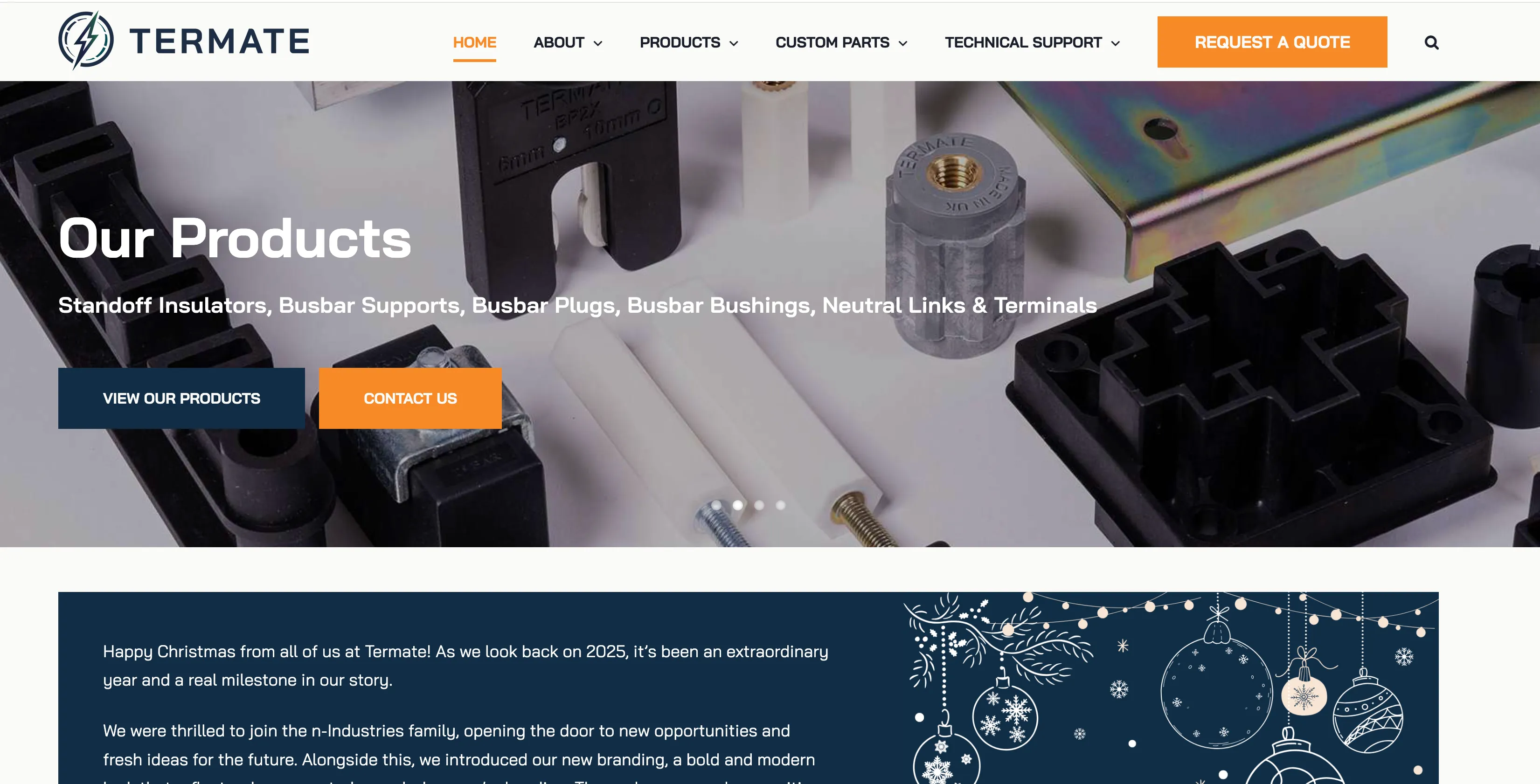

3. Termate
Sede centrale: Regno UnitoCertificazioni: Riconosciuto UL (UL 67), ISO 9001Sito web: www.termate.co.uk
Termate opera come produttore di isolatori per barre colletrici con sede nel Regno Unito, specializzato in isolatori di supporto e supporti per barre colletrici realizzati in poliammide rinforzata con vetro senza alogeni. L'azienda mantiene lo stato di componente riconosciuto UL ai sensi di UL 67 per isolatori di supporto, supporti per barre colletrici e spine per barre colletrici, coprendo sia i mercati statunitense che canadese con regolari audit di produzione UL.
La loro gamma di prodotti comprende gamme di supporti metrici e imperiali (serie AM/AU), isolatori per applicazioni ferroviarie (serie RAM), isolatori a pilastro e famiglie complete di supporti per barre colletrici tra cui le serie MX, VMS, DMC, FBS, RMS e DBBS. Tutti i prodotti sono fabbricati nel Regno Unito con classificazione di infiammabilità UL 94 V-0 e progettati per allinearsi agli standard IEC e UL.
Gli isolatori per barre colletrici di Termate servono ambienti industriali, commerciali e di trasporto, con applicazioni ferroviarie specializzate caratterizzate dalla conformità EN/IEC e dalla certificazione delle prestazioni antincendio EN 45545-2. L'azienda offre capacità di stampaggio a compressione e a iniezione per componenti di isolatori per barre colletrici su misura per le esigenze specifiche dei clienti.

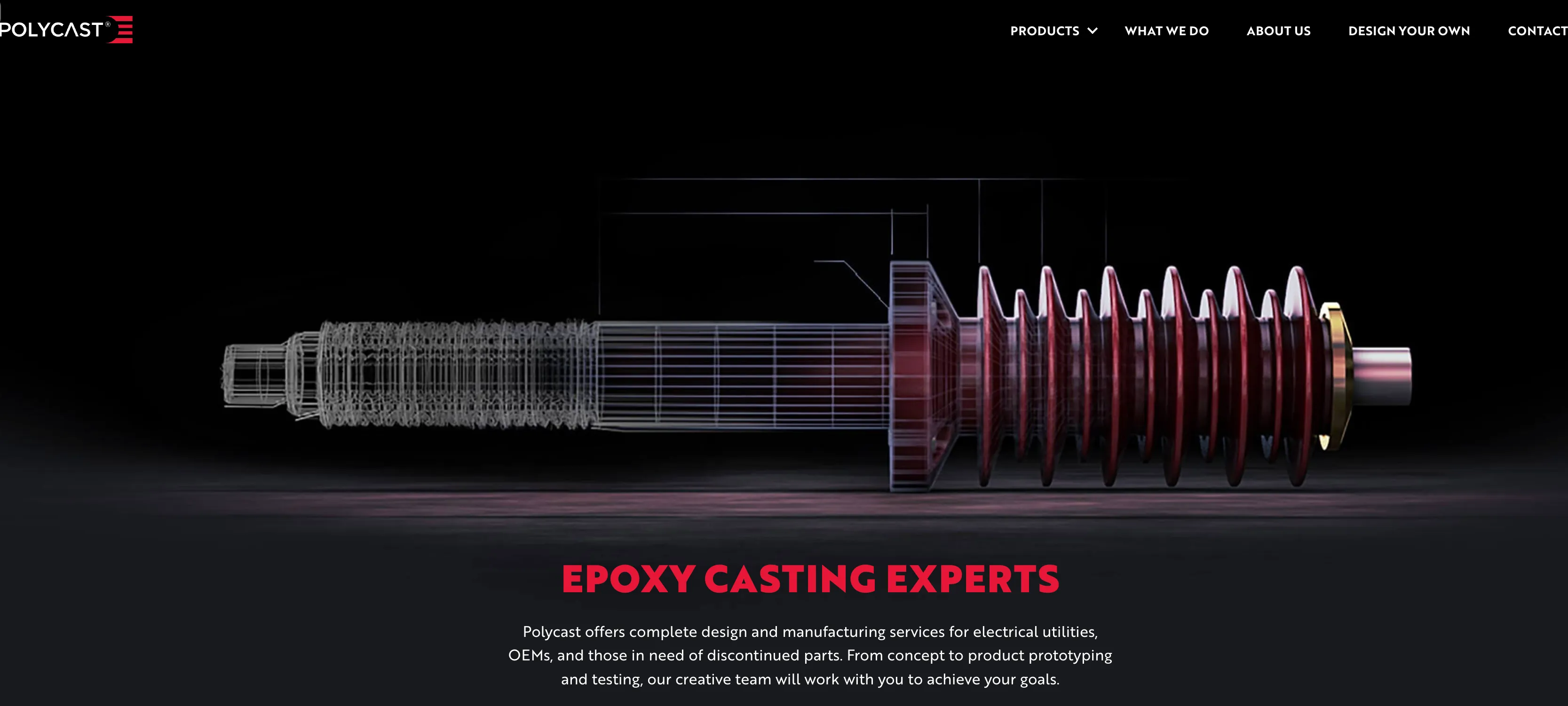

4. Polycast
Sede centrale: Mississauga, Ontario, CanadaCertificazioni: UL 94 V0, CSASito web: www.polycast.ca
Polycast è un produttore canadese leader di isolatori di supporto e per barre colletrici in resina epossidica per applicazioni interne ed esterne fino a 46 kV. L'azienda è specializzata in isolatori in resina epossidica colata con processi di produzione interni adattabili che consentono progetti personalizzati e sviluppo rapido di attrezzature.
Il loro portafoglio prodotti comprende serie di isolatori per interni (PII20A, PII30A, PII50B, PIICR, PIICS, PIID, PIIF, PIIT, PIIX) e serie di isolatori per esterni (POI20A, POI30A, POICV) con classificazioni di resistenza A20 e A30. Tutti gli isolatori per barre colletrici Polycast sono realizzati con materiali classificati UL 94 V0 e sono progettati secondo gli standard ANSI, IEEE, IEC e NEMA con valori di tensione fino a 46 kV e 250 kV BIL (Basic Impulse Level).
Polycast serve i mercati della distribuzione di energia, dell'energia rinnovabile e industriale con isolatori per barre colletrici progettati per soddisfare esigenze di prestazioni meccaniche ed elettriche impegnative. L'azienda fornisce una documentazione tecnica completa che include specifiche dettagliate, valori BIL e dati di resistenza meccanica per ogni linea di prodotti.

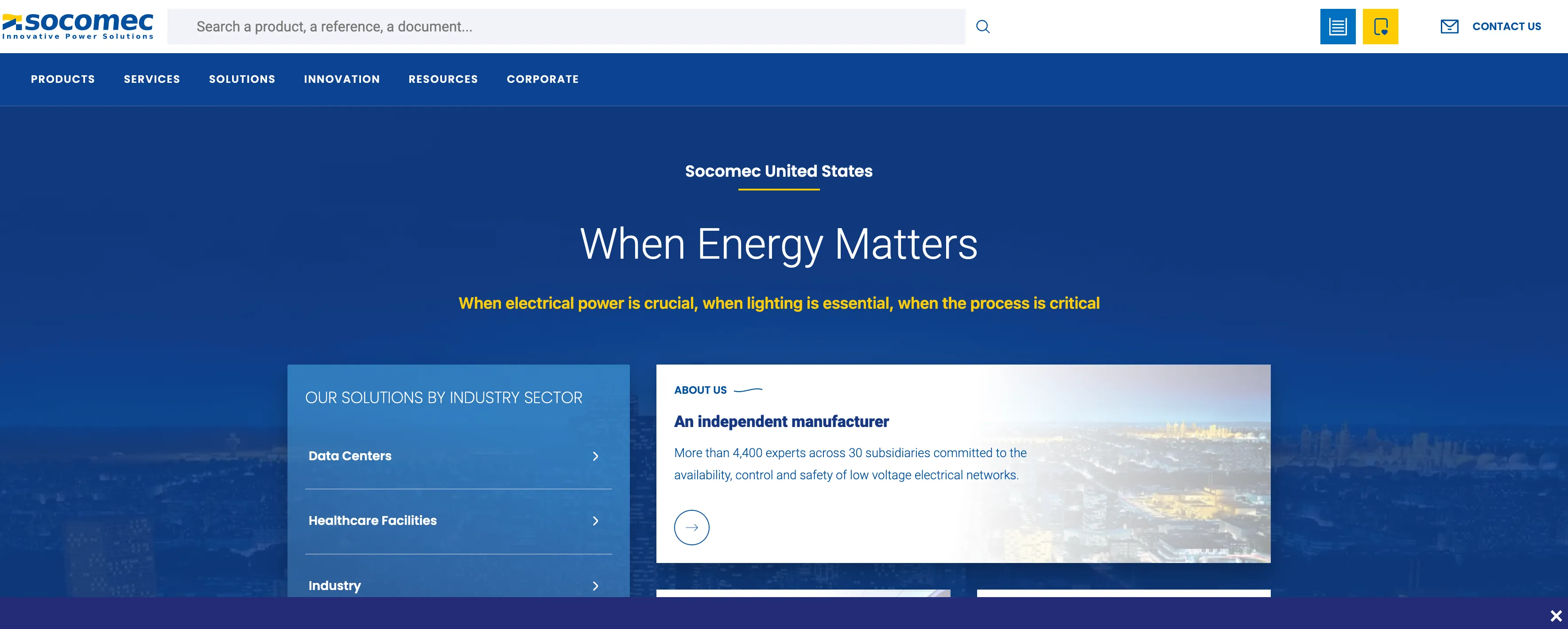

5. Socomec
Sede centrale: Benfeld, FranciaCertificazioni: ISO 9001, CEStandard: IEC 61439-1, IEC 60865-1Sito web: www.socomec.com
Socomec produce componenti di supporto per barre colletrici specializzati per quadri elettrici a bassa tensione, con particolare competenza nei sistemi di distribuzione ad alta corrente. La serie di supporti per barre colletrici multipolari SB C 30 dell'azienda gestisce correnti fino a 7000 A e valori di tenuta al cortocircuito fino a 120 kA, dimostrando un'eccezionale resistenza meccanica.
In qualità di produttore europeo di componenti per barre colletrici, Socomec garantisce la stretta conformità a IEC 61439-1 (quadri elettrici a bassa tensione) e IEC 60865-1 (calcolo degli effetti della corrente di cortocircuito). I loro sistemi di supporto per barre colletrici sono progettati per un'installazione precisa con strumenti dedicati e supporto software per progettisti e costruttori di pannelli.
Socomec fornisce risorse tecniche complete tra cui cataloghi dettagliati, modelli CAD, manuali di installazione e software di ingegneria per supportare la progettazione del sistema di barre colletrici. I loro componenti di supporto per barre colletrici servono applicazioni impegnative nella distribuzione di energia industriale, nei data center e nelle installazioni di infrastrutture critiche che richiedono elevata affidabilità.

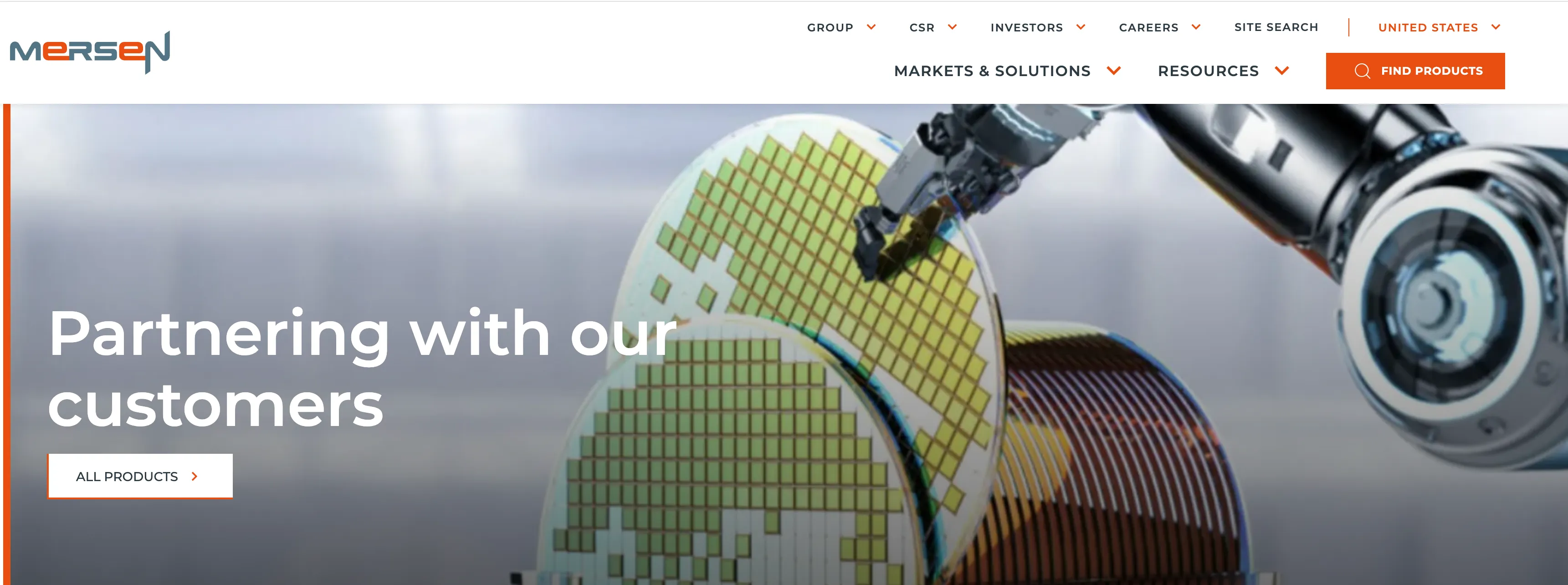

6. Mersen
Sede centrale: Parigi, FranciaCertificazioni: CE, conforme a REACHSito web: www.mersen.com
Mersen offre soluzioni avanzate di supporto per barre colletrici come parte del suo portafoglio completo di energia elettrica e materiali avanzati. Pur essendo riconosciuta principalmente per le barre colletrici laminate ingegnerizzate, Mersen produce telai di supporto per barre colletrici e portabarre critici per quadri elettrici, pannelli di controllo e applicazioni di distribuzione dell'energia.
La loro linea di prodotti di supporto per barre colletrici include il portabarre tripolare MZSST100 per sistemi da 100 mm, il portabarre tripolare MZSST185 per sistemi da 185 mm e i portabarre unipolari universali compatibili con larghezze di barre colletrici da 5 mm e 10 mm. Questi telai di supporto utilizzano poliestere rinforzato con fibra di vetro stampato a caldo (Glastic®) che offre elevata resistenza meccanica, eccellente isolamento elettrico e resistenza alla fiamma.
Gli isolatori di supporto per barre colletrici di Mersen soddisfano gli standard CE e REACH con materiali progettati per elevata rigidità dielettrica, resistenza all'arco e stabilità termica. L'azienda serve produttori di quadri elettrici industriali, data center e progetti di infrastrutture critiche che richiedono soluzioni di montaggio per barre colletrici robuste con durata comprovata.

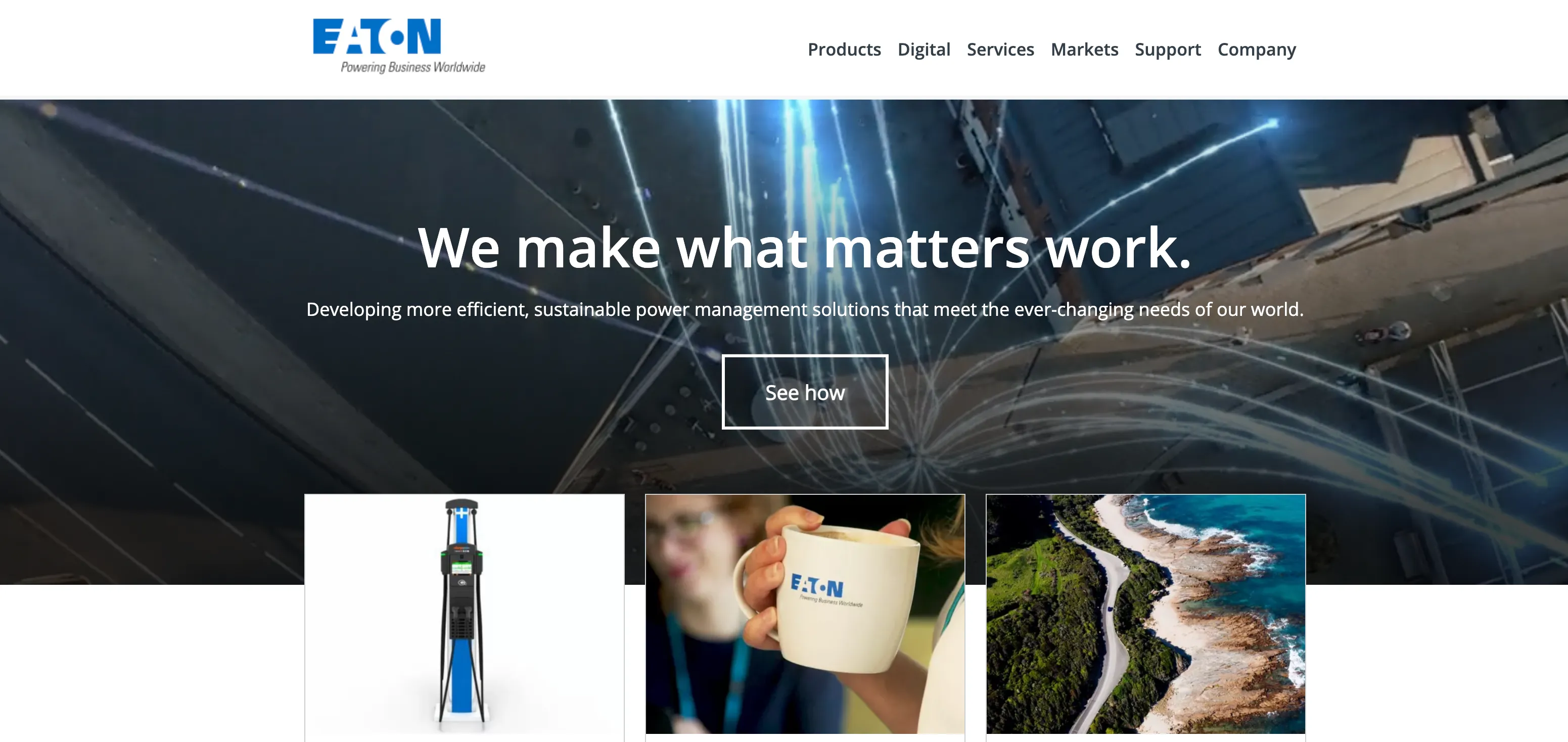

7. Eaton
Sede centrale: Dublino, Irlanda (operazioni negli Stati Uniti)Certificazioni: Elencato UL, CSA, ISO 9001Standard: UL 508A, NEMASito web: www.eaton.com
Eaton integra isolatori di supporto per sbarre collettrici in tutta la sua vasta gamma di quadri elettrici e apparecchiature di distribuzione dell'energia, dai quadri di media tensione ai quadri di distribuzione commerciali. L'azienda produce supporti per sbarre collettrici come componenti critici all'interno delle sue serie di quadri elettrici xEnergy, quadri Pow-R-Line e sistemi di sbarre modulari SASY.
Il loro supporto per sbarre principali XBSB164 per sistemi xEnergy gestisce fino a 1600 A, mentre il sistema di sbarre SASY 60i è dotato di supporti adattabili conformi agli standard UL 508A con elevate correnti di cortocircuito nominali in design compatti. Gli isolatori per sbarre di Eaton utilizzano materiali in poliestere privi di alogeni, autoestinguenti, con elevata rigidità dielettrica e basso assorbimento di acqua.
Eaton serve i mercati globali con soluzioni di supporto per sbarre collettrici progettate per applicazioni industriali, commerciali e di pubblica utilità esigenti. I loro prodotti sono dotati di metodi di isolamento completi, tra cui termoretrazione, verniciatura a polvere e sovrastampaggio per garantire la sicurezza elettrica e l'affidabilità meccanica in diversi ambienti operativi.

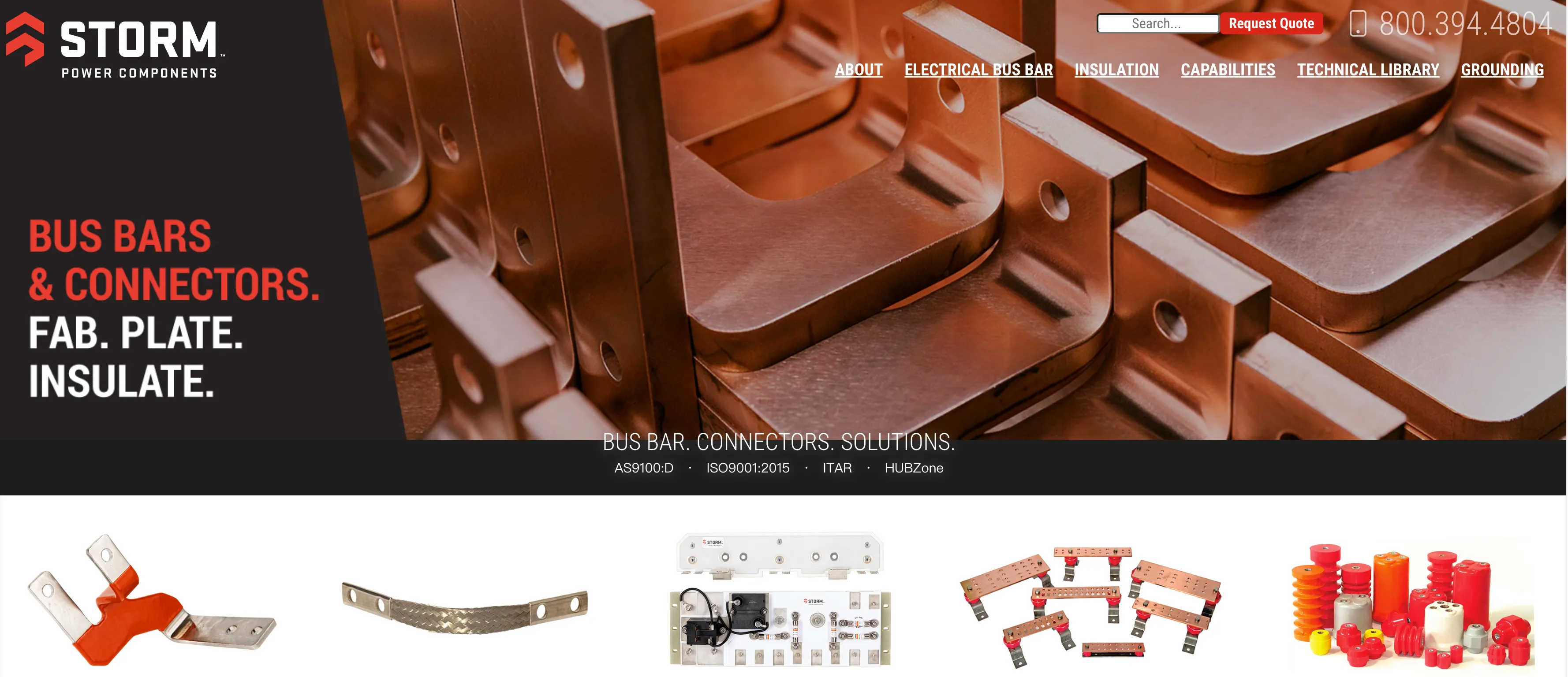

8. Storm Power Components
Sede centrale: Stati UnitiCertificazioni: Riconosciuto UL (UL 891)Sito web: www.stormpowercomponents.com
Storm Power Components produce isolatori di supporto per sbarre collettrici riconosciuti UL in molteplici configurazioni di materiali, tra cui poliestere stampato, ceramica e varianti rivestite con UV. La loro linea di prodotti soddisfa diverse esigenze applicative su livelli di tensione e condizioni ambientali con ampie opzioni di dimensioni e materiali di inserto.
L'azienda offre una matrice completa di dimensioni e configurazioni di isolatori per sbarre collettrici, tutti riconosciuti UL secondo gli standard UL 891. Gli isolatori in poliestere stampato di Storm presentano numeri di riconoscimento UL documentati e specifiche dettagliate delle proprietà fisiche/elettriche. Forniscono anche isolatori in ceramica per applicazioni ad alta temperatura e opzioni in poliestere rivestito con UV per installazioni esterne.
Storm Power Components fornisce schede tecniche scaricabili e documentazione aggiornata del prodotto a supporto delle specifiche tecniche. I loro isolatori per sbarre collettrici servono produttori di quadri elettrici, costruttori di pannelli e appaltatori elettrici che richiedono componenti riconosciuti UL con disponibilità di fornitura affidabile.

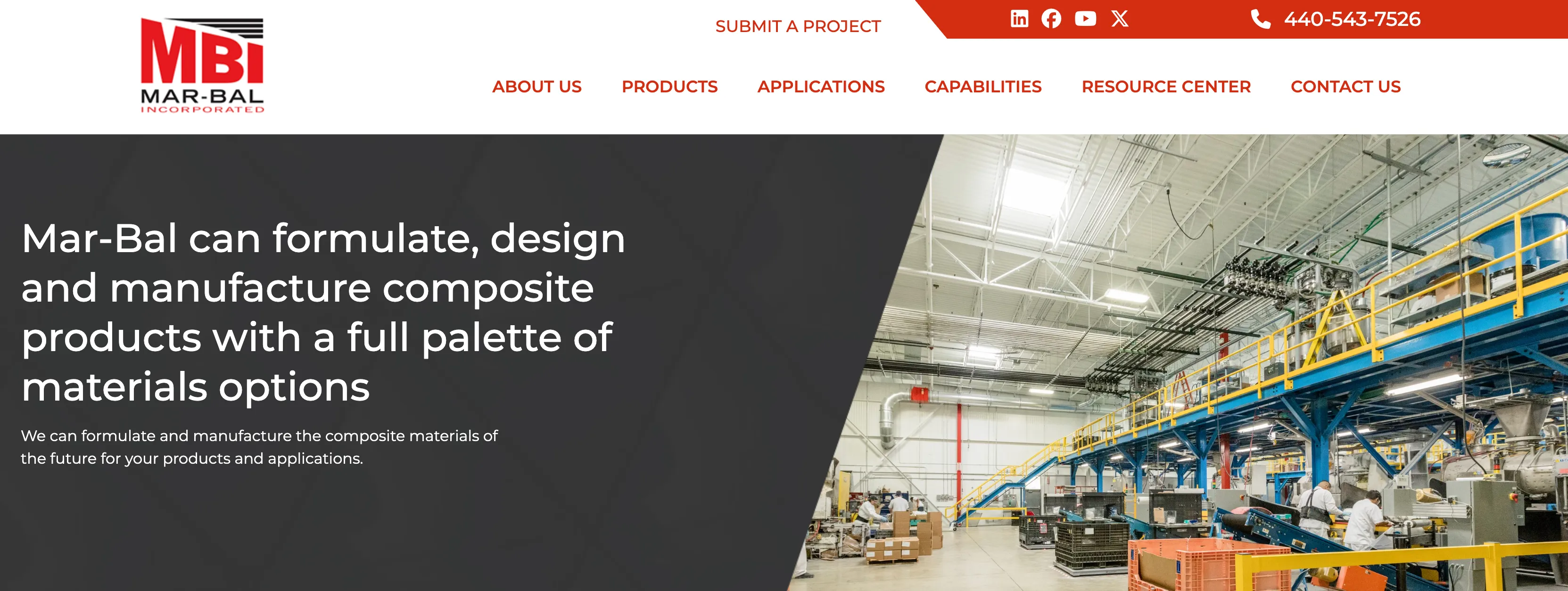

9. Mar-Bal, Inc.
Sede centrale: Stati UnitiCertificazioni: Elencato ULMarchi: Glastic, Mar-BalSito web: www.mar-bal.com
Mar-Bal opera come il più grande produttore nordamericano di isolatori di supporto per sbarre collettrici stampati in BMC, producendo con i rinomati marchi Glastic e Mar-Bal. Gli isolatori di supporto elencati UL dell'azienda utilizzano poliestere termoindurente rinforzato con vetro, ignifugo e resistente alle tracce, progettato per ambienti elettrici esigenti.
Con decenni di esperienza nella produzione, Mar-Bal offre una vasta matrice di isolatori ricercabile che copre diverse dimensioni, tensioni nominali e specifiche meccaniche. La loro esperienza nello stampaggio BMC garantisce qualità costante e precisione dimensionale in serie di produzione ad alto volume.
Mar-Bal fornisce documentazione tecnica completa, tra cui schede tecniche UL, specifiche del prodotto e guida all'applicazione. I loro isolatori per sbarre collettrici servono i principali produttori di quadri elettrici, i costruttori di pannelli industriali e i clienti OEM in tutto il Nord America che richiedono componenti di isolamento affidabili e certificati UL con prestazioni comprovate sul campo.

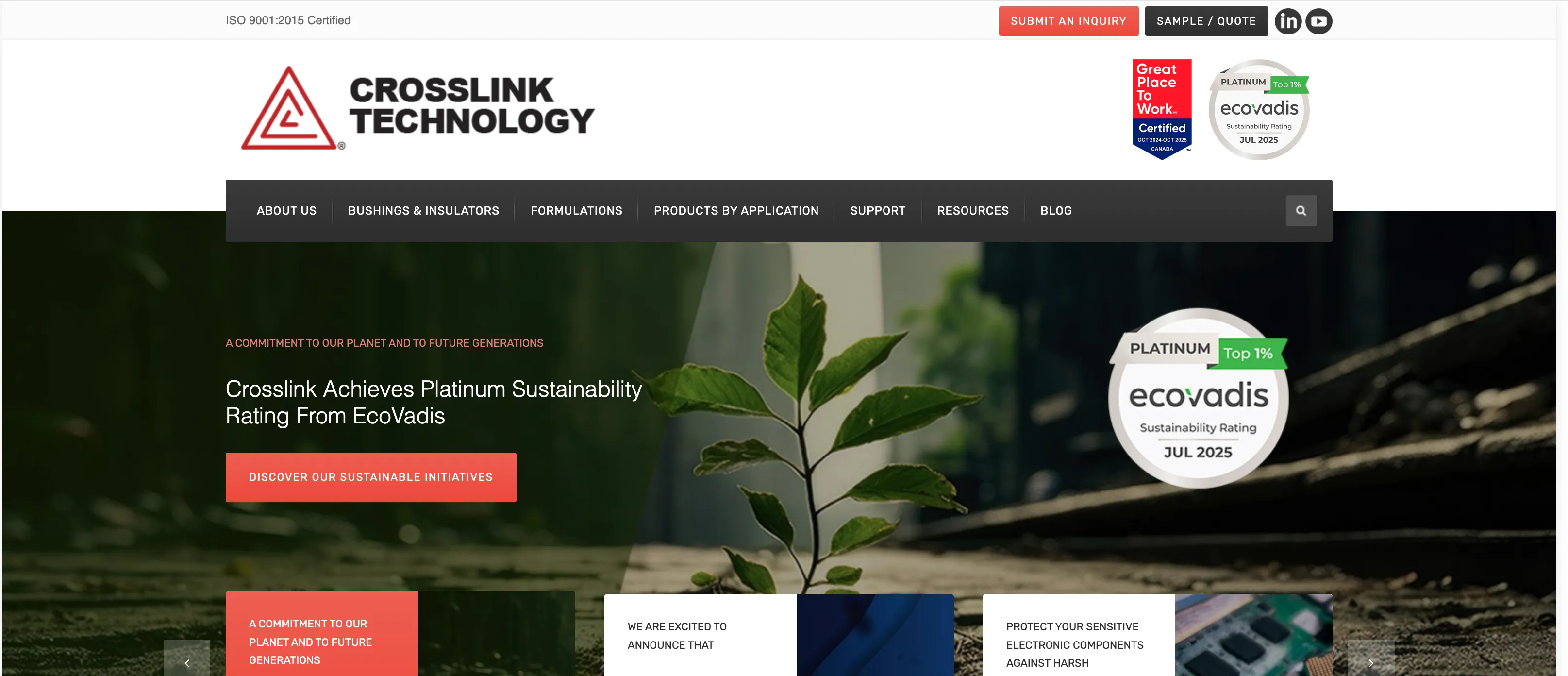

10. Crosslink Technology Inc.
Sede centrale: Mississauga, Ontario, CanadaCertificazioni: ISO 9001:2015Standard: UL CanadaSito web: www.crosslinktech.com
Crosslink Technology è specializzata nella produzione di isolatori di supporto e supporti per sbarre collettrici in resina epossidica colata per applicazioni interne ed esterne in diverse classi di tensione. In qualità di produttore certificato ISO 9001:2015, Crosslink mantiene rigorosi sistemi di gestione della qualità in tutto il suo stabilimento di produzione canadese.
Il loro catalogo prodotti presenta una serie completa di isolatori di supporto in resina epossidica colata con opzioni di filtraggio per classe di tensione e valore BIL. Crosslink produce isolatori di varie lunghezze e dimensioni di inserto, adatti per applicazioni a bassa e media tensione. L'azienda produce anche boccole per trasformatori e componenti specializzati ad alta tensione.
Crosslink Technology serve i mercati nordamericani con soluzioni di isolamento in resina epossidica ingegnerizzate per aziende elettriche, produttori di quadri elettrici e costruttori di sistemi elettrici industriali. La loro associazione con UL Canada e l'adesione agli standard internazionali garantiscono l'affidabilità del prodotto per applicazioni infrastrutturali elettriche esigenti.
Tabella comparativa dei produttori di isolatori per sbarre collettrici
| Rango | Produttore | Sede centrale | Certificazioni chiave | Materiali primari | Gamma di tensione | Punti di forza notevoli |
|---|---|---|---|---|---|---|
| 1 | VIOX Elettrico | Cina | ISO 9001, CE, ROHS | BMC, SMC | 660 V – 22 kV | Gamma di prodotti più ampia, personalizzazione, prezzi competitivi |
| 2 | Connettività TE | Svizzera | ISO 9001, UL | Polimero, resina epossidica | Fino a 36 kV | Applicazioni ferroviarie ad alta tensione, eredità Raychem |
| 3 | Termate | REGNO UNITO | UL67, ISO 9001 | Poliammide rinforzata con vetro | Bassa-media tensione | Produzione nel Regno Unito, conformità ferroviaria, riconoscimento UL |
| 4 | Polycast | Canada | UL94 V0, CSA | Resina epossidica colata | Fino a 46 kV | Isolatori epossidici per interni/esterni, conformità ANSI/IEEE |
| 5 | Socomec | Francia | ISO 9001, CE | Poliestere rinforzato con fibra di vetro | Fino a 7000 A, 120 kA | Sistemi ad alta corrente, conformità IEC 61439 |
| 6 | Mersen | Francia | CE, REACH | Poliestere Glastic® | Bassa-media tensione | Sistemi di sbarre collettrici ingegnerizzati, conformità CE |
| 7 | Eaton | Irlanda/USA | UL, CSA, ISO 9001 | Poliestere | Bassa-media tensione | Soluzioni integrate per quadri elettrici, portata globale |
| 8 | Storm Power Components | STATI UNITI D'AMERICA | UL891 | Poliestere stampato, ceramica | Vari | Molteplici opzioni di materiali, riconoscimento UL |
| 9 | Mar-Bal | STATI UNITI D'AMERICA | UL | Termoindurente BMC | Bassa-media tensione | Principale azienda produttrice di BMC in Nord America, marchio Glastic |
| 10 | Tecnologia Crosslink | Canada | ISO 9001:2015 | Resina epossidica colata | Bassa-media tensione | Competenza in resine epossidiche, produzione canadese |
Guida alla scelta degli isolatori per sbarre
La scelta dell'isolatore per sbarre corrette richiede un'attenta considerazione dei fattori elettrici, meccanici e ambientali. Questa guida aiuta ingegneri e professionisti degli acquisti a selezionare gli isolatori per sbarre appropriati dai produttori sopra elencati.
Considerazioni sulla tensione nominale
La tensione nominale rappresenta la massima tensione di esercizio continua che l'isolatore per sbarre può sopportare in sicurezza. Per applicazioni a bassa tensione (fino a 1000 V CA), produttori come VIOX Electric, Termate e Storm Power Components offrono ampie gamme di isolatori serie SM e standoff. Le applicazioni a media tensione (da 1 kV a 36 kV) richiedono isolatori epossidici specializzati di produttori come TE Connectivity, Polycast o la serie C di VIOX con capacità di tenuta alla tensione superiori a 6 kV.
Verificare sempre i valori di Basic Impulse Level (BIL) per la protezione da sovratensioni transitorie. Valori BIL più elevati offrono una migliore capacità di resistenza alle sovratensioni, fondamentale in ambienti industriali con frequenti operazioni di commutazione o esposizione ai fulmini.
Selezione del materiale
BMC (Bulk Molding Compound): Il materiale più comune per gli isolatori per sbarre a bassa tensione, che offre un eccellente equilibrio tra resistenza meccanica, isolamento elettrico, resistenza alla fiamma (UL94-V0) ed economicità. VIOX Electric, Mar-Bal e Storm Power Components sono specializzati in isolatori BMC.
SMC (Sheet Molding Compound): Simile al BMC ma con maggiore stabilità dimensionale e maggiore resistenza meccanica. Preferito per isolatori più grandi e applicazioni che richiedono tolleranze più strette. Le serie SM e SE di VIOX utilizzano la costruzione SMC.
Resina epossidica colata: La resistenza dielettrica superiore e la resistenza all'umidità rendono l'epossidico ideale per applicazioni esterne e sistemi a media tensione. Polycast e Crosslink Technology sono specializzati in isolatori epossidici colati con tensioni nominali fino a 46 kV.
Poliammide rinforzata con fibra di vetro: Offre un'eccellente resistenza alla traccia e durata ambientale. Termate produce isolatori in poliammide rinforzata con fibra di vetro senza alogeni che soddisfano i severi requisiti dell'industria ferroviaria.
Tipi di montaggio e requisiti meccanici
- Standoff per montaggio a pannello: Prigionieri filettati per il montaggio diretto a pannello, comuni in quadri e pannelli di controllo
- Montaggio su guida DIN: Isolatori specializzati per applicazioni su guida DIN nella costruzione di pannelli modulari
- Montaggio a base: Grandi isolatori di supporto con basi di montaggio piatte per quadri a pavimento
- Supporti per sbarre: Telai di supporto multipolari come quelli di Mersen e Socomec che supportano interi gruppi di sbarre
Le specifiche di resistenza meccanica includono la resistenza alla trazione (forza di estrazione) e la coppia nominale (coppia di serraggio massima). La capacità di resistenza al cortocircuito è fondamentale: verificare che gli isolatori selezionati possano resistere alle forze meccaniche durante la massima corrente di cortocircuito presunta.
Fattori ambientali
Temperatura di esercizio: Gli isolatori per sbarre standard funzionano da -40°C a +140°C. Le applicazioni vicino a fonti di calore o in climi estremi possono richiedere isolatori in ceramica o composti appositamente formulati.
Grado di protezione IP: Le installazioni all'aperto o gli ambienti polverosi/umidi richiedono un grado di protezione appropriato. I design sigillati o i rivestimenti conformi migliorano la protezione ambientale.
Resistenza alla fiamma: La classificazione UL94-V0 è standard per le applicazioni di quadri. Le infrastrutture ferroviarie e pubbliche possono richiedere certificazioni aggiuntive come EN 45545-2 (Termate offre opzioni conformi alle normative ferroviarie).
Resistenza ai raggi UV: Le applicazioni all'aperto richiedono materiali stabilizzati ai raggi UV. Storm Power Components offre varianti in poliestere con rivestimento UV specificamente per uso esterno.
Standard e Certificazioni
- Nord America: UL 508A (pannelli di controllo industriali), UL 891 (quadri elettrici), CSA C22.2
- Europa: IEC 61439-1 (quadri di bassa tensione), EN 60664-1 (coordinamento dell'isolamento), marcatura CE
- Internazionale: IEC 60865-1 (forze di cortocircuito), standard IEEE per applicazioni ad alta tensione
Produttori come VIOX Electric, TE Connectivity ed Eaton mantengono molteplici certificazioni che consentono l'uso in diversi mercati globali.
Domande frequenti sui produttori di isolatori per sbarre
Quali materiali vengono comunemente utilizzati per gli isolatori per sbarre?
I produttori di isolatori per sbarre utilizzano principalmente quattro categorie di materiali: BMC (Bulk Molding Compound) e SMC (Sheet Molding Compound) sono composti poliestere termoindurenti rinforzati con fibra di vetro, che offrono eccellente isolamento elettrico, resistenza meccanica e resistenza alla fiamma con classificazione UL94-V0. Questi materiali dominano le applicazioni a bassa tensione grazie alla loro economicità e prestazioni affidabili. VIOX Electric e Mar-Bal sono specializzati in isolatori per sbarre BMC/SMC.
Le resine epossidiche colate offrono una resistenza dielettrica e una resistenza all'umidità superiori, rendendole ideali per applicazioni a media tensione e per esterni. Produttori come Polycast e Crosslink Technology producono isolatori epossidici colati con tensioni nominali fino a 46 kV. La poliammide rinforzata con fibra di vetro offre una maggiore durata ambientale e resistenza alla traccia, utilizzata da produttori come Termate per applicazioni specializzate. Gli isolatori in ceramica, sebbene meno comuni nei design moderni, rimangono rilevanti per applicazioni ad altissima temperatura.
Come scelgo la tensione nominale corretta per gli isolatori per sbarre?
Selezionare le tensioni nominali degli isolatori per sbarre in base alla tensione di esercizio nominale del sistema più margini di sicurezza appropriati. Per i sistemi a bassa tensione (fino a 1000 V CA), scegliere isolatori con una tensione nominale superiore del 20-30% rispetto alla tensione nominale. La serie SM di VIOX Electric copre da 660 V a 4500 V, offrendo ampie opzioni per applicazioni industriali standard.
Le applicazioni a media tensione richiedono un'attenta considerazione sia della tenuta alla tensione continua sia dei valori di Basic Impulse Level (BIL). Il valore BIL determina la capacità di resistenza alle sovratensioni durante i fulmini o i transitori di commutazione. Produttori come TE Connectivity e Polycast forniscono isolatori con valori BIL documentati fino a 250 kV, essenziali per i sistemi di media tensione industriali e di pubblica utilità.
Consultare sempre gli standard applicabili come IEC 60664-1 (coordinamento dell'isolamento) o gli standard IEEE per la propria applicazione specifica. Collaborare con produttori esperti di isolatori per sbarre come VIOX Electric garantisce una corretta selezione della tensione nominale in base alla categoria di installazione, al grado di inquinamento e ai fattori di altitudine.
Quali certificazioni dovrebbero avere gli isolatori per sbarre?
I requisiti di certificazione dipendono dal mercato geografico e dall'applicazione. Per i mercati nordamericani, il riconoscimento UL o la quotazione UL sono spesso obbligatori. Produttori come Termate detengono il riconoscimento UL67 per i supporti per sbarre, Storm Power Components offre prodotti riconosciuti UL891 e Mar-Bal fornisce isolatori elencati UL. Queste certificazioni verificano la conformità agli standard di sicurezza statunitensi e canadesi.
I mercati europei richiedono la marcatura CE che dimostra la conformità alle direttive UE. I produttori francesi Socomec e Mersen forniscono prodotti con marchio CE conformi alla norma IEC 61439-1 e agli standard correlati. La conformità REACH è sempre più importante per le catene di approvvigionamento europee, garantendo che i materiali soddisfino le normative sulla sicurezza chimica.
La certificazione ISO 9001 indica sistemi di gestione della qualità robusti. I principali produttori di isolatori per sbarre, tra cui VIOX Electric, TE Connectivity, Eaton e Crosslink Technology, mantengono la certificazione ISO 9001, garantendo una qualità di produzione e una tracciabilità costanti. Per applicazioni specializzate come i sistemi ferroviari, possono essere richieste certificazioni aggiuntive come la EN 45545-2 (protezione antincendio sui veicoli ferroviari).
Qual è la differenza tra isolatori di supporto per sbarre e isolatori di barriera?
Gli isolatori di supporto per sbarre forniscono il montaggio meccanico e l'isolamento elettrico tra le sbarre eccitate e gli involucri metallici messi a terra. Questi isolatori di tipo standoff sono dotati di prigionieri filettati o basi di montaggio, che fissano le sbarre in posizioni fisse all'interno di quadri, pannelli di controllo o quadri di distribuzione. Gli isolatori di supporto devono resistere a forze di trazione, carichi di coppia e sollecitazioni meccaniche di cortocircuito. Produttori come VIOX Electric, Termate e Polycast offrono ampie gamme di isolatori di supporto in tutte le classi di tensione.
Gli isolatori di barriera svolgono una funzione diversa: creano una separazione fisica ed elettrica tra sbarre adiacenti o tra diverse zone di tensione all'interno dello stesso involucro. Questi isolatori a piastra o a partizione impediscono il contatto accidentale e l'arco voltaico tra i conduttori. Gli isolatori di barriera sono in genere dotati di fessure o staffe di montaggio per l'installazione tra le sezioni delle sbarre.
Molti produttori di isolatori per sbarre, tra cui VIOX Electric, producono sia tipi di supporto che di barriera. I moderni design dei quadri combinano spesso entrambi i tipi di isolatori: gli isolatori di supporto montano le sbarre mentre gli isolatori di barriera separano le fasi o i livelli di tensione, creando sistemi di distribuzione elettrica sicuri e conformi al codice.
Gli isolatori per sbarre possono essere personalizzati per applicazioni specifiche?
I principali produttori di isolatori per sbarre offrono ampie capacità di personalizzazione. VIOX Electric fornisce servizi completi di progettazione personalizzata, tra cui modellazione 3D, prototipazione rapida, sviluppo di utensili personalizzati e formulazioni di materiali specializzati. Le opzioni di personalizzazione includono materiali di inserto (ottone, acciaio zincato, acciaio inossidabile, rame), dimensioni della filettatura (da M3 a M12 e dimensioni imperiali), colori personalizzati per l'identificazione della fase e geometrie speciali per installazioni con spazio limitato.
Termate offre servizi di stampaggio su misura per requisiti unici di isolatori per sbarre, mentre i processi di produzione adattabili di Polycast consentono la progettazione di isolatori epossidici personalizzati con proprietà meccaniche ed elettriche specifiche. TE Connectivity fornisce design di isolatori HVIB personalizzati per applicazioni ferroviarie e industriali specializzate.
La personalizzazione è particolarmente utile per i produttori di apparecchiature OEM, macchinari industriali specializzati, sistemi di energia rinnovabile e progetti di retrofit in cui gli isolatori standard non si adattano alle configurazioni esistenti. Quando si collabora con i produttori di isolatori per sbarre su progetti personalizzati, fornire specifiche dettagliate, inclusi requisiti di tensione, carichi meccanici, condizioni ambientali, vincoli di montaggio e standard applicabili. Produttori esperti come VIOX Electric possono guidare la selezione dei materiali e l'ottimizzazione del design per soddisfare i requisiti di prestazioni controllando i costi.
Quale produttore di isolatori per sbarre offre il miglior rapporto qualità-prezzo?
VIOX Electric offre costantemente un valore eccezionale come produttore di isolatori per sbarre grazie ai prezzi di produzione diretti, all'ampia selezione di prodotti e alle ampie capacità di personalizzazione. Con oltre 15 anni di specializzazione in isolatori per sbarre, VIOX produce la più ampia gamma di serie di prodotti (SM, C, P, SE) che coprono applicazioni da 660 V a 22 kV, eliminando la necessità di più fornitori.
I prezzi diretti del produttore senza ricarichi del distributore offrono vantaggi di costo del 20-40% rispetto ai canali di distribuzione a più livelli. Lo stabilimento di produzione certificato ISO 9001 di VIOX garantisce una qualità costante con certificazioni UL, CE, CSA e ROHS che soddisfano i requisiti del mercato globale. Tempi di consegna rapidi per la personalizzazione e un supporto tecnico reattivo migliorano ulteriormente la proposta di valore.
Per gli acquirenti nordamericani che danno priorità al riconoscimento UL e alle catene di approvvigionamento nazionali, Mar-Bal e Storm Power Components offrono un forte valore con reti di distribuzione consolidate. I progetti europei beneficiano dei sistemi di supporto per sbarre conformi a IEC di Socomec con ampie risorse ingegneristiche. Le applicazioni ad alta tensione che richiedono la massima affidabilità giustificano i prezzi premium di TE Connectivity o Polycast per le loro tecnologie specializzate di isolatori epossidici e polimerici.
Conclusione
La selezione del giusto produttore di isolatori per sbarre influisce in modo significativo sul successo del progetto, sull'affidabilità del sistema e sui costi operativi a lungo termine. Questa valutazione completa dei 10 principali produttori globali di isolatori per sbarre rivela punti di forza distinti in diversi segmenti di mercato e requisiti applicativi.
VIOX Electric è in testa alla nostra classifica come produttore dedicato di isolatori per sbarre che offre il portafoglio di prodotti più completo, eccezionali capacità di personalizzazione e prezzi diretti del produttore competitivi. Con quattro distinte serie di prodotti che coprono applicazioni da 660 V a 22 kV e certificazioni tra cui ISO 9001, CE e ROHS, VIOX funge da soluzione a fonte singola per diversi requisiti di isolatori per sbarre in tutti i settori e mercati geografici.
Per applicazioni ferroviarie specializzate ad alta tensione, l'eredità Raychem di TE Connectivity e la comprovata tecnologia di isolatori HVIB offrono un'affidabilità senza pari. Gli acquirenti nordamericani beneficiano delle robuste linee di prodotti riconosciute UL di Termate, Storm Power Components e Mar-Bal, mentre i progetti europei si allineano naturalmente con i sistemi di supporto per sbarre conformi a IEC di Socomec e Mersen.
Quando si valutano i produttori di isolatori per sbarre per il tuo prossimo progetto, considera i requisiti di tensione, le condizioni ambientali, gli standard applicabili e il costo totale di proprietà, comprese le capacità di personalizzazione e il supporto tecnico. I principali produttori come VIOX Electric forniscono assistenza ingegneristica per ottimizzare la selezione degli isolatori, garantendo la sicurezza elettrica, l'affidabilità meccanica e la conformità agli standard.
Per requisiti specifici del progetto o soluzioni personalizzate di isolatori per sbarre, contatta direttamente VIOX Electric per discutere i parametri dell'applicazione, i requisiti di quantità e i tempi di consegna. In qualità di produttore specializzato di isolatori per sbarre con una vasta esperienza globale, il team tecnico di VIOX può consigliare soluzioni ottimali su misura per i requisiti del tuo quadro elettrico, pannello di controllo o sistema di distribuzione dell'energia.
