Introduzione: La sfida dei piccoli contenitori
I quadri elettrici e gli armadi server affrontano una vulnerabilità critica: il fuoco. In spazi ristretti, dove interruttori, terminali, e i trasformatori operano ad alta densità, un singolo guasto può innescare una fuga termica in pochi secondi. Le soluzioni tradizionali di soppressione degli incendi presentano un paradosso per i responsabili delle strutture: i sistemi a gas come l'FM-200 faticano in micro-volumi a causa della riduzione della pressione, mentre gli agenti chimici secchi lasciano residui corrosivi che danneggiano l'elettronica sensibile.
La soppressione degli incendi con aerosol solido affronta direttamente questi vincoli. A differenza dei soppressori gassosi che richiedono un volume sostanziale per raggiungere una concentrazione efficace, gli aerosol condensati generano particolato ultrafine che inonda rapidamente piccoli contenitori - spesso entro 6 secondi - pur rimanendo non conduttivo e non corrosivo. Per i sistemi montati su guida DIN nei quadri elettrici, questa differenza è trasformativa.
L'aerosol solido è la scelta superiore per i piccoli contenitori, basata su standard tecnici, dati di performance reali e su come è progettata la moderna protezione antincendio.

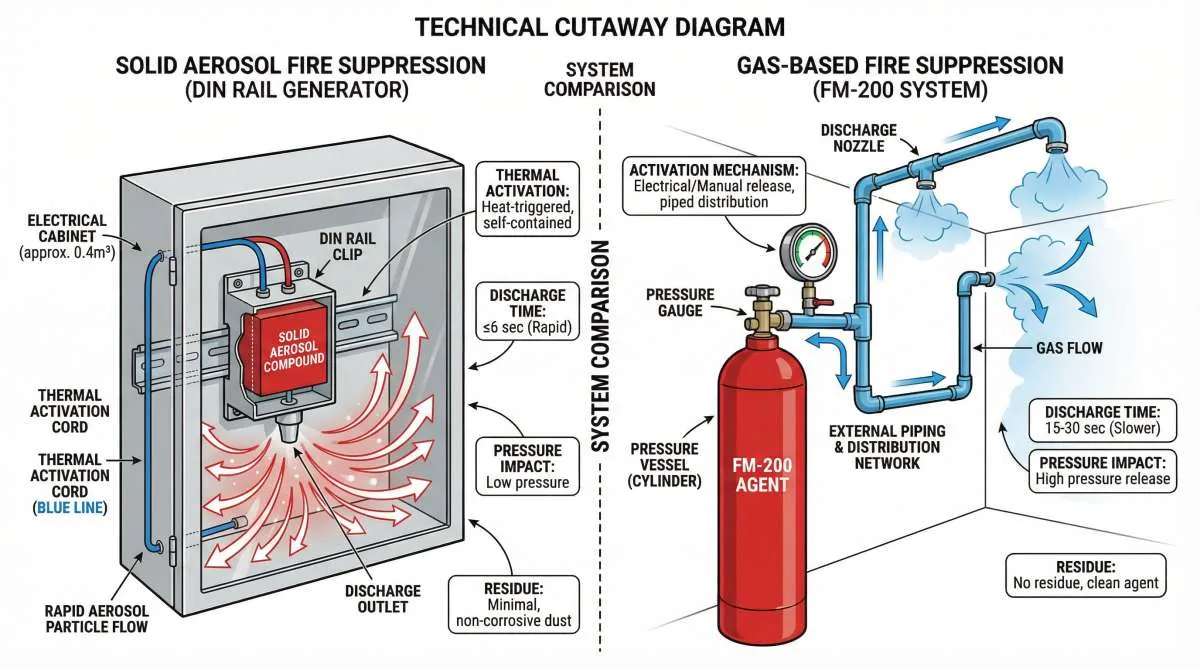

Aerosol solido vs. Soppressione incendi a base di gas: un confronto diretto
| Fattore di | Aerosol solido | A base di gas (FM-200) | Chimico secco |
|---|---|---|---|
| Ingombro in piccoli armadi | Ultracompatto (84,5 × 18 × 60 mm); si monta direttamente su guida DIN | Richiede cilindro + tubazioni di distribuzione; occupa uno spazio significativo | Disordinato, richiede montaggio esterno |
| Velocità di attivazione | ≤6 secondi per la soppressione completa | 15-30 secondi (a seconda del volume) | 10-20 secondi |
| Impatto della pressione | Minimo; funzionamento a stato solido non pressurizzato | Sovratensioni di pressione positiva/negativa; richiede sfiato | Rilascio di pressione moderato |
| Residui dopo lo scarico | Particolato di dimensioni microniche; non conduttivo, non corrosivo, facilmente pulibile | Zero residui; scarico pulito | Pesanti residui di polvere; igroscopico e corrosivo |
| Sicurezza elettrica | Non conduttivo; sicuro per apparecchiature eccitate a ≤1000V | Non conduttivo ma riduzione della pressione in spazi ristretti | Rischio di percorso conduttivo se l'umidità viene assorbita |
| Performance in 0,1–0,8 m³ | Ottimale; progettato per micro-volumi | Riduzione della pressione; meno efficace su piccola scala | Accettabile ma rischio di contaminazione residua |
| Onere di manutenzione | Zero; non pressurizzato, durata di servizio di 10 anni, nessun controllo annuale | Verifica annuale della pressione, cicli di ricarica | Pulizia regolare dei residui, sostituzione dei componenti |
| Impatto ambientale | Minimo; particolato non tossico e biodegradabile | Alto GWP (FM-200: ~3.220); soggetto a riduzione graduale | Preoccupazioni per l'accumulo di particolato |
| Conformità agli standard | ISO 15779, NFPA 2010, UL 2775 | NFPA 2001, UL 2166 | Standard industriali limitati |
| Costo per il retrofit su guida DIN | Basso; autonomo, senza tubazioni complesse | Da moderato ad alto; richiede la riprogettazione del sistema | Moderato; gestione continua dei residui |
Cosa significa questo: Per i contenitori inferiori a 1 m³, l'aerosol solido sopprime più velocemente, non necessita di manutenzione e non lascia residui. Le bombole di gas semplicemente non possono competere in questi spazi ristretti.
Come funziona la soppressione degli incendi con aerosol solido
I sistemi ad aerosol solido operano su un principio fondamentalmente diverso rispetto ai soppressori gassosi. Invece di immagazzinare un liquido o un gas sotto pressione, i generatori di aerosol contengono una miscela stabile a stato solido di ossidante e agente riducente. Al momento dell'attivazione, questo composto subisce una reazione esotermica controllata, producendo particolato fine e gas inerti che inondano il volume protetto.
Il meccanismo:
- Rilevamento termico: Un cavo termosensibile che attraversa l'armadio rileva l'aumento di temperatura (tipicamente 170°C). Questo innesca l'attivazione meccanica del generatore di aerosol, anche durante la perdita totale di potenza.
- Generazione istantanea: Il composto solido reagisce rapidamente, producendo particolato aerosol raffreddato (raffreddato tramite sfiato di precisione per mantenere temperature di involucro sicure).
- Inondazione rapida: Le uscite di scarico dirigono l'aerosol nello spazio chiuso entro 6 secondi o meno, raggiungendo la concentrazione di progetto in tutto l'armadio.
- Sospensione prolungata: A differenza degli agenti gassosi che si diffondono e decadono in concentrazione, le particelle di aerosol rimangono sospese per periodi prolungati, prevenendo la riaccensione anche se rimangono punti caldi.
- Sicurezza post-scarico: Il particolato fine residuo è non conduttivo e non corrosivo, consentendo una pulizia sicura e il ripristino delle apparecchiature senza danneggiare circuiti stampati o connettori.
Perché questo design è importante:
Per un quadro elettrico da 0,3 m³, ottenere un'efficace soppressione degli incendi è una corsa contro la fuga termica. I sistemi a base di gas devono raggiungere una concentrazione minima di agente rispetto al volume. Nei micro-volumi, è più difficile senza creare rischi di pressione. I generatori di aerosol, al contrario, sono costruiti esattamente per questi spazi ristretti. Un'unità da 10 grammi o 20 grammi protegge efficacemente 0,4–0,8 m³ perché il particolato non dipende dal raggiungimento di una specifica concentrazione di vapore. Invece, le particelle di aerosol interrompono fisicamente la combustione attraverso il raffreddamento e lo spostamento, processi che funzionano anche in armadi compatti.
Perché l'aerosol solido vince per i piccoli contenitori elettrici
1. Zero rischio di pressione
I sistemi di soppressione incendi a gas in piccoli involucri sigillati affrontano una sfida critica: le escursioni di pressione. Quando l'FM-200 o altri gas alocarbonati si scaricano in uno spazio confinato, creano onde di pressione sia positive che negative. In un armadio di 0,4 m³, questa sovrapressione può superare l'integrità strutturale di porte e pannelli se lo sfiato è inadeguato. I generatori di aerosol solido non sono pressurizzati e producono un impatto di pressione minimo, eliminando la necessità di aperture di sfiato e semplificando la progettazione dell'armadio.
Nessuna manutenzione, zero costi del ciclo di vita
Le bombole di gas richiedono la verifica annuale della pressione, cicli di ricarica periodici e ispezioni di certificazione. Al contrario, gli estintori ad aerosol solido VIOX non richiedono manutenzione per l'intera durata di 10 anni. Non c'è un manometro da monitorare, nessun programma di ricarica e nessun degrado delle prestazioni dell'agente. Ciò si traduce in un costo totale di proprietà inferiore per i responsabili delle strutture che gestiscono grandi installazioni di pannelli.
Non corrosivo, sicuro per l'elettronica sensibile
Il particolato aerosol di dimensioni microniche generato è elettricamente non conduttivo e non corrosivo. Non danneggerà circuiti stampati, giunti di saldatura o contatti dei connettori. Dopo lo scarico, i residui possono essere rimossi con un panno o soffiati via, senza lasciare percorsi di danno. I sistemi a gas non lasciano residui (più puliti dopo l'incidente) ma non possono essere installati in modo così compatto; gli agenti chimici secchi lasciano residui pesanti e igroscopici che corrodono i componenti delicati e richiedono una pulizia immediata.
Abbattimento rapido in micro-volumi
Gli incendi elettrici negli armadi si propagano a velocità di fuga termica. L'aerosol solido raggiunge la soppressione completa in 6 secondi o meno, limitando la propagazione dell'incendio e i danni secondari. I sistemi a gas richiedono 15-30 secondi per raggiungere la piena concentrazione in spazi più ampi; in piccoli armadi, il margine è più stretto.
Compatibilità con guida DIN: vera soluzione di retrofit
Gli estintori ad aerosol per guida DIN VIOX si montano direttamente su guide DIN da 35 mm utilizzando clip standard, integrandosi perfettamente con MCB, contattori e morsettiere. Nessuna tubazione, nessuna bombola remota, nessuna riprogettazione complessa del sistema. Questo rende l'aerosol la scelta pratica per il retrofit della soppressione incendi in pannelli esistenti o armadi di controllo densamente popolati.
Funziona senza alimentazione CA
Il cavo di attivazione termica funziona meccanicamente, attivando il generatore anche durante un'interruzione totale dell'alimentazione. Questo è fondamentale per gli armadi elettrici dove l'incendio può accompagnare un guasto elettrico che interrompe tutte le alimentazioni CC e CA. I sistemi a gas richiedono l'azionamento elettrico (elettrovalvola) a meno che non venga progettata una doppia ridondanza di rilevamento a un costo più elevato.
Vantaggio ambientale
L'FM-200 (HFC-227ea) ha un GWP di ~3.220 ed è soggetto a riduzione graduale ai sensi del regolamento UE sui gas fluorurati e della legge AIM statunitense. Il particolato aerosol solido è atossico e biodegradabile, con un impatto ambientale minimo. Per le organizzazioni con obiettivi di conformità ESG rigorosi, l'aerosol offre un'alternativa sostenibile.
Standard tecnici e conformità normativa
I sistemi di soppressione incendi ad aerosol solido operano all'interno di un quadro normativo internazionale ben consolidato, garantendo sicurezza, affidabilità e interoperabilità tra i mercati.
ISO 15779: Standard globale per sistemi ad aerosol condensato
La norma ISO 15779 specifica i requisiti dei componenti, i metodi di prova, le raccomandazioni di progettazione e le linee guida di sicurezza per i sistemi fissi di estinzione incendi ad aerosol condensato. Impone che i sistemi sopprimano gli incendi di classe A (superficie), B (liquido infiammabile) e C (elettrici) in configurazioni a saturazione totale. Lo standard enfatizza le prestazioni del sistema in volumi chiusi e fornisce una guida esplicita sull'installazione, la manutenzione e i limiti di occupazione.
NFPA 2010: Standard nordamericano
NFPA 2010 è lo standard di consenso statunitense/canadese dedicato ai sistemi fissi di estinzione incendi ad aerosol, a complemento di NFPA 2001 (per agenti gassosi puliti). Copre la progettazione, l'installazione, il collaudo, la manutenzione e i protocolli di ispezione del sistema in linea con i codici elettrici nordamericani e i requisiti di sicurezza della vita.
UL 2775: Standard di certificazione del prodotto
UL 2775 (aggiornato da ULC/ORD-C2775) è lo standard armonizzato di sicurezza e prestazioni del prodotto per le unità di sistema di estinzione ad aerosol condensato fisso negli Stati Uniti e in Canada. Gli estintori ad aerosol per guida DIN VIOX sono progettati e testati secondo le specifiche UL 2775, garantendo che ogni unità soddisfi rigorosi criteri di prestazioni, affidabilità e sicurezza prima di lasciare la fabbrica.
Certificazioni VIOX
Gli estintori ad aerosol VIOX sono dotati di certificazioni di piena conformità, tra cui ISO 9001 (gestione della qualità), ISO/IEC 2775 (sicurezza del prodotto), marchio CE (armonizzazione tecnica UE) e elenco CSA/UL per i mercati nordamericani. Questo percorso di certificazione multi-standard garantisce che i clienti possano implementare le unità VIOX con fiducia nei mercati globali.
Domande Frequenti
D: I residui di aerosol solido possono danneggiare l'elettronica sensibile?
R: No. Il particolato aerosol è non conduttivo e non corrosivo. Dopo lo scarico, le particelle di dimensioni microniche possono essere facilmente rimosse con un panno o soffiate via senza danneggiare circuiti stampati, giunti di saldatura o contatti dei connettori. I sistemi a gas non lasciano residui, ma non possono essere adattati a piccoli spazi; i prodotti chimici secchi lasciano residui corrosivi pesanti che richiedono una pulizia immediata.
D: Cosa succede se l'armadio perde tutta l'alimentazione durante un incendio?
R: Gli estintori ad aerosol VIOX si attivano tramite un cavo termico sensibile al calore che funziona meccanicamente a 170°C, senza bisogno di elettricità. Ciò garantisce la protezione anche durante un guasto catastrofico dell'alimentazione, un vantaggio fondamentale rispetto ai sistemi a gas che richiedono l'azionamento dell'elettrovalvola.
D: Come si comporta l'aerosol in ambienti molto freddi o molto caldi?
R: Gli estintori VIOX funzionano in modo affidabile da -40°C a +70°C per i modelli integrati e da -50°C a +90°C per i tipi standard. Questo intervallo copre scatole di combinazione solari per esterni, stazioni di ricarica per veicoli elettrici e ambienti industriali ad alta temperatura dove i sistemi a gas potrebbero guastarsi.
D: È richiesta la manutenzione annuale?
R: No. Gli estintori ad aerosol solido non richiedono manutenzione per 10 anni. Non c'è un manometro da verificare, nessun ciclo di ricarica e nessuna ispezione di certificazione annuale. Ciò elimina i costi operativi continui che i sistemi a gas comportano.
D: Gli estintori ad aerosol VIOX possono essere installati su guide DIN esistenti?
R: Sì. Le unità VIOX si montano direttamente su guide DIN standard da 35 mm (profilo IEC 60715 TH35) utilizzando clip integrate. L'installazione richiede pochi minuti senza bisogno di attrezzi, rendendo pratico il retrofit anche in strutture operative.
VIOX offre ciò che altri sistemi non possono:
Le unità stesse sono ultracompatte: si montano direttamente su guide DIN da 35 mm senza bisogno di spazio sul pavimento o bombole remote. Nessun mal di testa per l'installazione, nessuna riprogettazione del sistema. Manutenzione? Zero. Lo installi e te ne dimentichi per 10 anni. Nessun manometro da controllare, nessun ciclo di ricarica, nessuna certificazione annuale. Questo è il vero vantaggio in termini di costi.
Il residuo è non corrosivo e non conduttivo, quindi i tuoi circuiti stampati rimangono intatti. Quando si verifica uno scarico, si pulisce una polvere fine e si torna online. Nessun danno, nessun guasto nascosto dovuto alla contaminazione chimica. Ed ecco l'aspetto della sicurezza: il cavo termico funziona anche in caso di interruzione completa dell'alimentazione. Questo è fondamentale quando scoppia un incendio durante un guasto elettrico.
VIOX produce ogni generatore di aerosol internamente presso il suo stabilimento di Wenzhou, in Cina, controllando l'intera catena di produzione dalla formulazione chimica all'assemblaggio finale. Questa integrazione verticale garantisce un'affidabilità 100%, con ogni unità sottoposta a un'ispezione completa prima della spedizione.
Contatta VIOX oggi per un preventivo personalizzato su soppressione incendi ad aerosol per guida DIN. Forniamo campioni gratuiti, consulenza tecnica esperta e supporto logistico per mettere in atto la tua protezione nei tempi previsti.
