Comprendere la differenza critica: sicurezza della vita vs. sicurezza della manutenzione
Nella progettazione di sistemi fotovoltaici (FV), pochi argomenti generano tanta confusione quanto la relazione tra i sistemi di spegnimento rapido e gli interruttori di sezionamento CC. Anche gli appaltatori elettrici esperti spesso chiedono: “Se ho già installato un interruttore di sezionamento CC vicino all'inverter, ho ancora bisogno di un sistema di spegnimento rapido? Non sono la stessa cosa?”
La risposta è inequivocabile: No, non sono la stessa cosa e comprendere questa differenza potrebbe salvare vite umane.
Questa idea sbagliata deriva da una fondamentale incomprensione dei codici elettrici e degli obiettivi di sicurezza. Come hanno rivelato le discussioni su forum professionali come Mike Holt, la distinzione è netta e critica: Un sistema è progettato per salvare la vita dei vigili del fuoco durante le emergenze, mentre l'altro esiste per proteggere gli elettricisti durante i lavori di manutenzione.
Il pericolo è reale e immediato: quando si apre un Interruttore di sezionamento CC, si è semplicemente interrotto il flusso di corrente verso l'inverter. Tuttavia, i conduttori che vanno dall'array sul tetto a quel sezionatore rimangono eccitati a 600 V-1000 V CC, una tensione letale che persiste finché la luce solare colpisce i pannelli. Questo è precisamente il motivo per cui il National Electrical Code (NEC) impone i sistemi di spegnimento rapido come livello di sicurezza separato e obbligatorio.
Missione principale: chi protegge chi?
Comprendere lo scopo fondamentale di ciascun dispositivo è essenziale per una corretta progettazione del sistema e la conformità al codice.

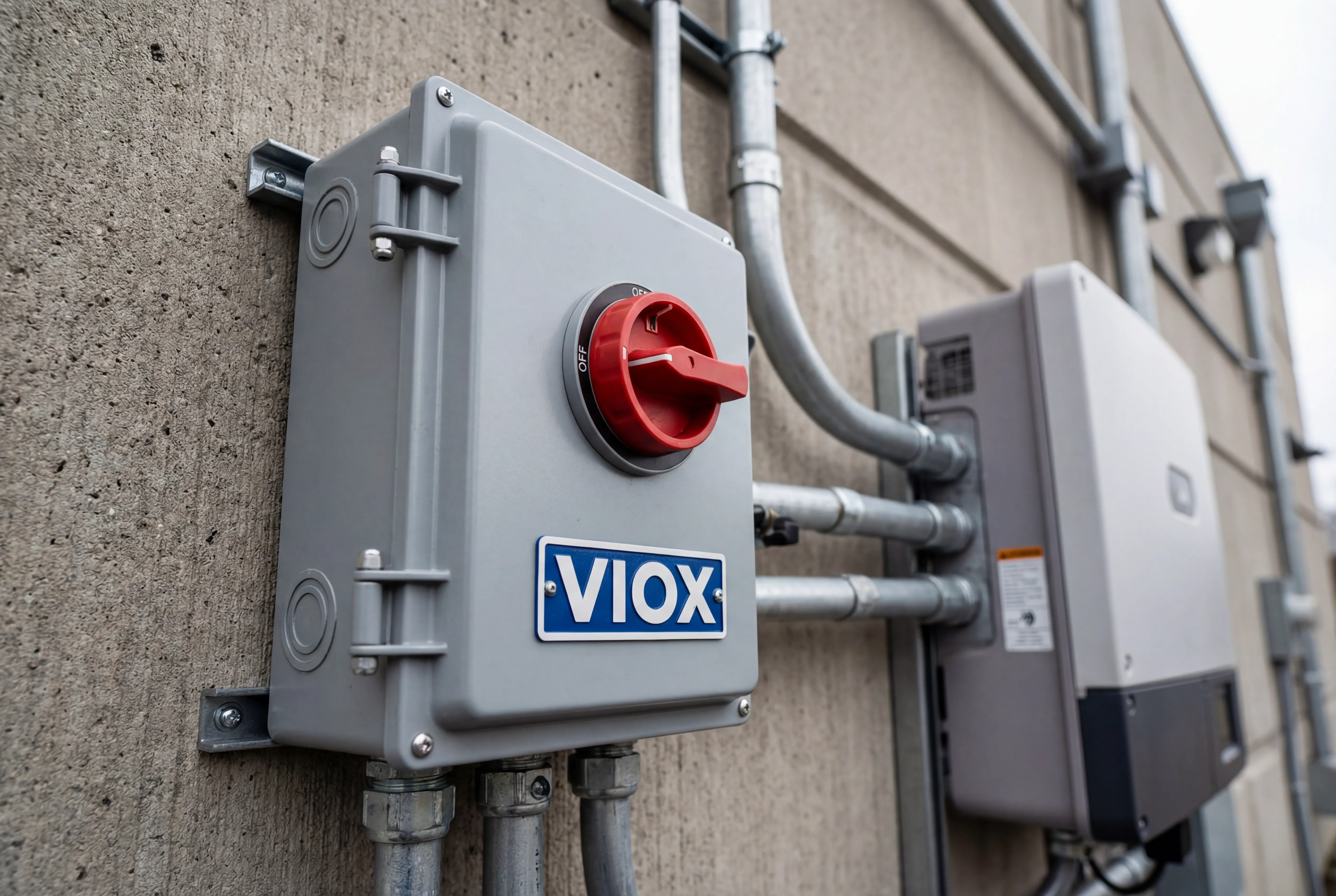

Interruttore di sezionamento CC: lo strumento dell'elettricista
- Personale protetto: Tecnici di manutenzione e appaltatori elettrici
- Funzione primaria: Isolamento fisico dell'inverter dall'array FV per una manutenzione sicura e la sostituzione delle apparecchiature
- Principio operativo: Un sezionatore CC fornisce un traferro meccanico visibile che separa fisicamente i conduttori, garantendo un flusso di corrente pari a zero attraverso la sezione scollegata.
- Limitazione critica: Mentre il sezionatore elimina il flusso di corrente, non lo fa non diseccitare i conduttori tra l'array sul tetto e i terminali lato linea del sezionatore. Questi cavi rimangono a pericolose tensioni CC, spesso 600-1000 V, ogni volta che il sole splende.
Sistema di spegnimento rapido: l'ancora di salvezza del primo soccorritore
- Personale protetto: Vigili del fuoco e squadre di pronto intervento
- Funzione primaria: Diseccitazione a livello di sistema per ridurre la tensione a livelli di sicurezza in tutta l'installazione FV
- Principio operativo: Come stabilito dall'articolo 690.12 del NEC, i sistemi di spegnimento rapido devono ridurre la tensione del conduttore controllato entro il confine dell'array a 30 V o meno e i conduttori a più di 1 piede dall'array a 80 V o meno, entro 30 secondi dall'avvio.
- Vantaggio chiave: La riduzione della tensione si verifica alla fonte, in corrispondenza o in prossimità di ciascun pannello solare, eliminando il pericolo in tutto il sistema, compresi i conduttori in pareti, condotti e tetti.

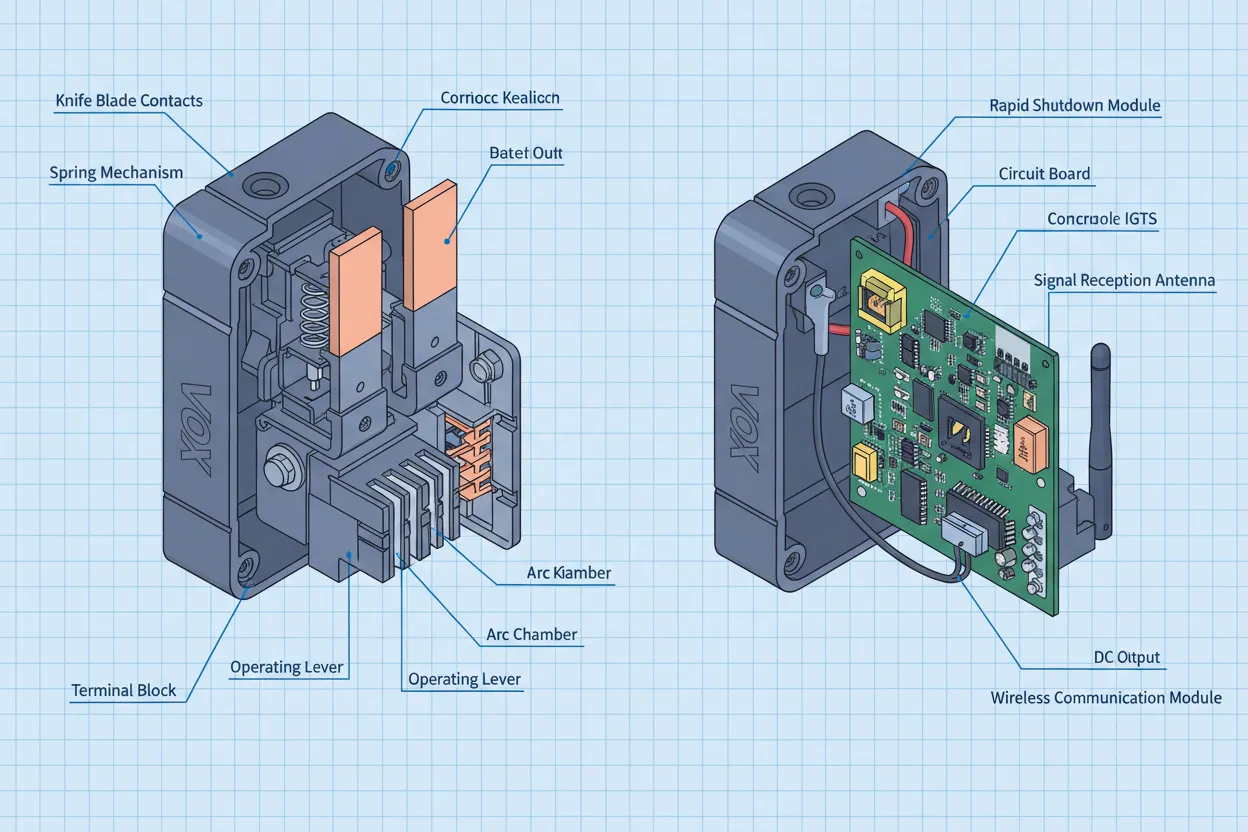

Implementazione tecnica: controllo fisico vs. elettronico
Sezionatore CC: semplicità meccanica
Gli interruttori di sezionamento CC utilizzano una tecnologia di commutazione meccanica semplice:
- Design con interruttore rotativo o a coltello: Il funzionamento manuale crea un traferro visibile tra i contatti
- Separazione fisica dei contatti: Tipicamente un traferro di 3-6 mm garantisce un isolamento completo del circuito
- Nessun componente elettronico: Semplice, affidabile e immune ai guasti elettronici
- Funzionamento manuale: Richiede accesso fisico e azionamento manuale
- Valori nominali tipici: 600-1000 V CC, corrente continua 15-200 A
Gli interruttori di sezionamento CC VIOX utilizzano contatti in rame argentato per impieghi gravosi con design della camera resistente all'arco, garantendo un funzionamento affidabile su oltre 10.000 cicli di commutazione anche in condizioni di carico.
Spegnimento rapido: controllo elettronico intelligente
I moderni sistemi di spegnimento rapido sfruttano l'elettronica di potenza a livello di modulo (MLPE):
- Architettura del segnale di mantenimento attivo: Il trasmettitore trasmette continuamente un segnale di controllo tramite comunicazione powerline (PLC) o wireless
- Dispositivi di spegnimento distribuiti: Ogni modulo solare o piccolo gruppo di stringhe ha un dispositivo di spegnimento elettronico (ottimizzatore o unità di spegnimento dedicata)
- Diseccitazione automatica: Quando il segnale di mantenimento attivo cessa, i dispositivi di spegnimento si aprono automaticamente entro 10-30 secondi
- Controllo a livello di modulo: Ogni pannello diventa una sorgente a bassa tensione isolata (tipicamente <30 V)
- Integrazione del sistema: Funziona perfettamente con marchi come SolarEdge, Tigo, APsystems ed Enphase
Requisiti del codice NEC: due mandati separati
NEC 690.12: Requisiti di spegnimento rapido
- In vigore dal: NEC 2014 (significativamente rivisto nel 2017 e nel 2020)
- Requisito fondamentale: I sistemi FV su o negli edifici devono avere una funzione di spegnimento rapido che riduca la tensione nei conduttori controllati entro il confine dell'array a 30 V o meno e a 80 V o meno per i conduttori a più di 1 piede dall'array, entro 30 secondi dall'avvio.
- Metodi di avvio:
- Sezionatore di servizio
- Sezionatore del sistema FV
- Interruttore facilmente accessibile contrassegnato chiaramente
- Esenzioni: Sistemi a terra a più di 8 piedi dalle superfici esposte dell'edificio
NEC 690.13: Requisiti di sezionamento
- Scopo: Fornire mezzi per sezionare l'apparecchiatura FV per ispezione, manutenzione o sostituzione
- Requisiti di posizione: Il sezionatore deve essere situato in un luogo facilmente accessibile
- Marcatura: È richiesta una marcatura permanente che indichi la funzione di sezionamento
- Tipi accettati: Interruttore di sezionamento con interruzione sotto carico, cinterruttore automatico, o altri mezzi approvati
- Punto chiave: Questo è un requisito di manutenzione, non un sistema di diseccitazione di sicurezza di emergenza.
Tabelle di confronto
Confronto delle caratteristiche: Sezionatore CC vs. Arresto rapido
| Funzione | Sezionatore CC | Sistema di arresto rapido |
|---|---|---|
| Obiettivo primario di protezione | Elettricisti/tecnici | Vigili del fuoco/primi soccorritori |
| Riferimento al codice | NEC 690.13 | NEC 690.12 |
| Funzione | Isolamento fisico | Diseccitazione della tensione |
| Ambito di diseccitazione | Solo inverter e lato carico | Intero sistema, inclusa la sorgente |
| Tensione dell'array dopo l'attivazione | 600-1000 V (ancora eccitato) | <30 V (all'interno dell'array), <80 V (oltre 1 piede) |
| Il Tempo Di Risposta | Immediato (manuale) | 10-30 secondi (automatico) |
| Tipo Di Tecnologia | Interruttore meccanico | Sistema di controllo elettronico |
| Posizione di installazione | Tra array e inverter | A livello di modulo o a livello di stringa |
| Conferma visiva | Posizione visibile della lama | Indicatore di stato/etichetta |
| Requisito di manutenzione | Minima (ispezione dei contatti) | Verifica periodica del sistema |
| Range Di Costo | $50-$300 per unità | $15-$80 per modulo |
Confronto delle specifiche tecniche
| Specifica | Tipico sezionatore CC | Tipico sistema RSD |
|---|---|---|
| Valutazione Di Tensione | 600-1000 V CC | Dipendente dalla tensione del sistema |
| Corrente Nominale | 15-200 A continui | Varia in base al dispositivo (8-15 A tipici) |
| Capacità di rottura | Pieno carico (con classificazione CC) | Commutazione elettronica |
| Temperatura di esercizio | Da -40°C a +80°C | Da -40°C a +85°C |
| Valutazione dell'involucro | NEMA 3R/4X | Montato sul modulo (resistente alle intemperie) |
| Cicli di commutazione | 10.000+ meccanici | 100.000+ elettronici |
| Perdita di potenza | Zero (traferro) | <0,5% (ottimizzatori tipici) |
| Comunicazione | Nessuno | PLC, wireless o cablato |
| Modalità di Guasto | Usura del contatto | Guasto dei componenti elettronici |
| Riparabilità sul campo | Contatti sostituibili | Sostituzione completa dell'unità |
Requisiti di installazione e conformità
| Requisiti | Sezionatore CC | Arresto rapido |
|---|---|---|
| Obbligatorio dal | NEC 1984 (690.13) | NEC 2014 (690.12) |
| Si applica a | Tutti i sistemi FV | Sistemi su/in edifici |
| Scenari di esenzione | Nessuno per sistemi connessi alla rete | Montaggio a terra >8 piedi dall'edificio |
| Requisiti di etichettatura | “Sezionamento sistema FV” | “Arresto rapido sistema FV” + posizione di attivazione |
| Accessibilità | Facilmente accessibile | Attivatore facilmente accessibile |
| Focus dell'ispettore | Corretta classificazione e posizione | Test di conformità della tensione |
| Certificazione di terze parti | UL 98B (interruttori in contenitore) | UL 1741 + UL 3741 (RSD) |
| Soluzione combinata possibile | Sì – può fungere da iniziatore RSD | Richiede dispositivi di spegnimento in corrispondenza dell'array |

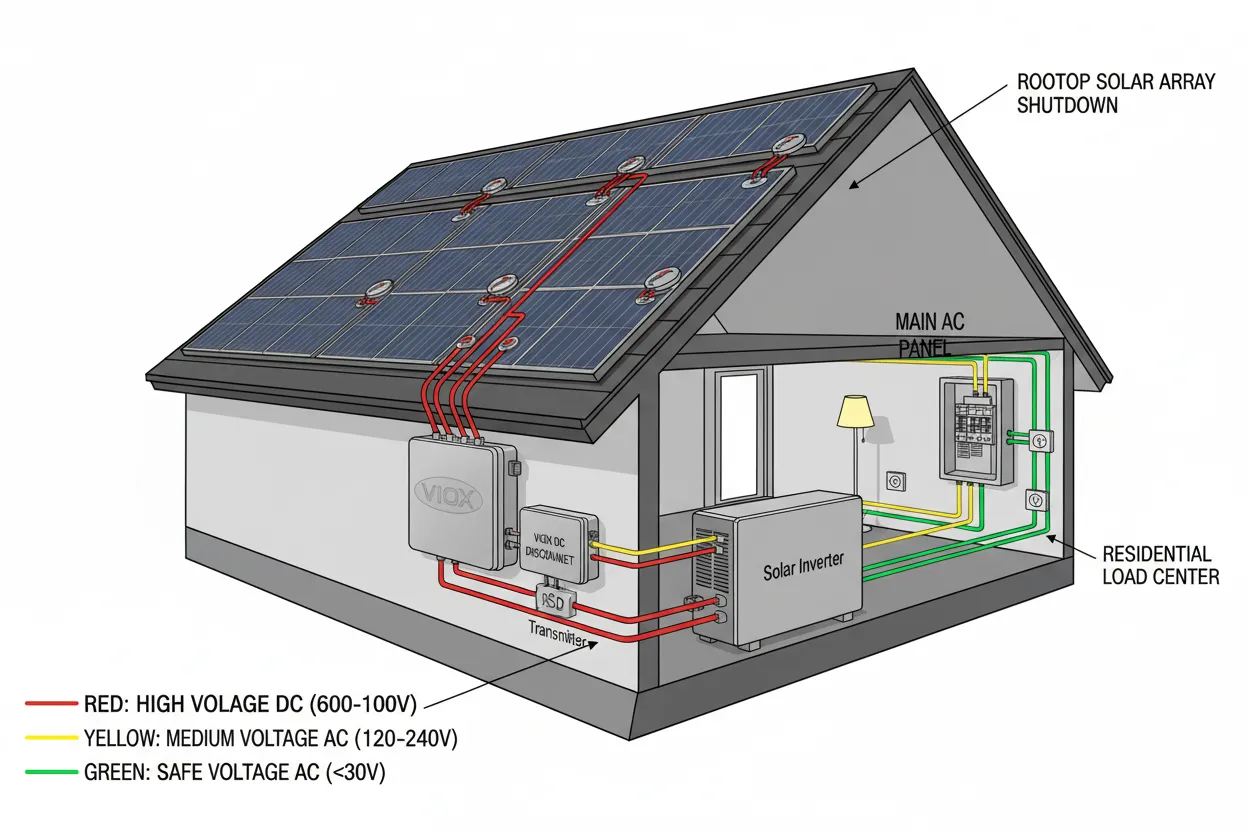

Possono funzionare insieme? Integrazione del sistema
I sistemi FV più sofisticati e conformi al codice integrano entrambe le tecnologie in un'architettura di sicurezza unificata.

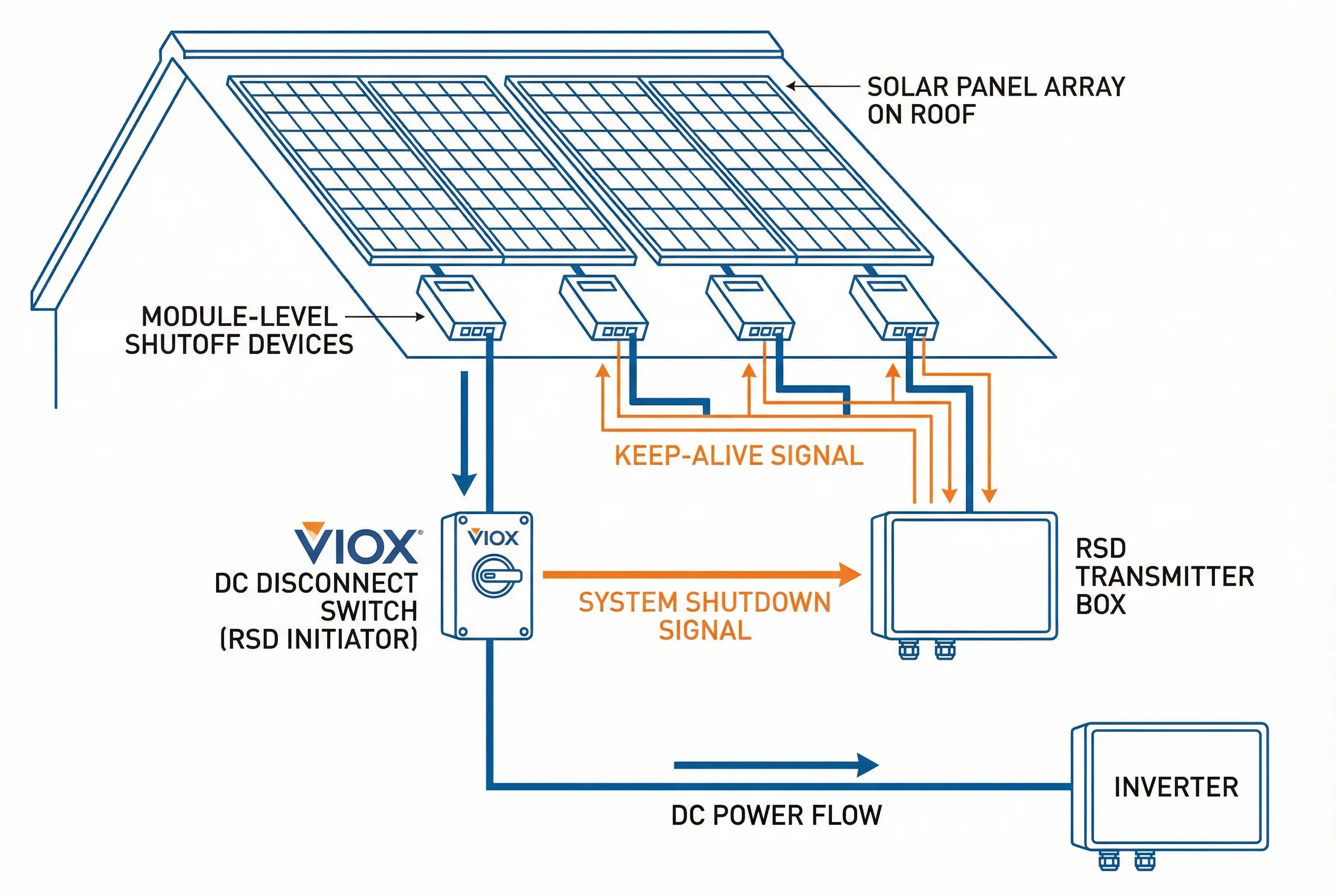

Sezionatore CC come iniziatore RSD
Un sezionatore CC correttamente specificato può svolgere un duplice ruolo:
- Funzione di isolamento tradizionale: Fornisce i mezzi di sezionamento richiesti da NEC 690.13
- Dispositivo di attivazione RSD: Funge da dispositivo di attivazione per il sistema di arresto rapido
Metodo di implementazione:
Quando il sezionatore CC viene aperto, simultaneamente:
- Interrompe l'alimentazione all'inverter (funzione di isolamento)
- Interrompe l'alimentazione al trasmettitore RSD
- Il trasmettitore smette di trasmettere il segnale di mantenimento attivo
- I dispositivi di spegnimento a livello di modulo si aprono automaticamente
- La tensione dell'array scende a livelli di sicurezza entro 30 secondi
Soluzione VIOX: Gli interruttori di sezionamento CC VIOX sono progettati con opzioni di contatto ausiliario specificamente progettate per l'integrazione del sistema RSD. Questi contatti ausiliari possono segnalare al controller RSD o interrompere direttamente l'alimentazione del trasmettitore, fornendo un'attivazione affidabile pur mantenendo il robusto isolamento meccanico da cui dipendono gli installatori elettrici.
Best practice per la progettazione del sistema
Per le nuove installazioni:
- Specificare il sezionatore CC con contatti ausiliari per l'integrazione RSD
- Installare il trasmettitore RSD con alimentazione derivata a monte del sezionatore
- Configurare il contatto ausiliario per interrompere l'alimentazione del trasmettitore
- Installare dispositivi di spegnimento a livello di modulo (ottimizzatori o unità di spegnimento dedicate)
- Etichettare sia il sezionatore CC che la funzione di attivazione RSD
- Verificare la conformità della tensione durante la messa in servizio
Per progetti di ristrutturazione:
- Valutare il sezionatore CC esistente per la capacità di integrazione RSD
- Aggiornare se necessario al modello con contatti ausiliari
- Aggiungere trasmettitore RSD e dispositivi a livello di modulo
- Riconfigurare il cablaggio per abilitare il funzionamento integrato
- Aggiornare l'etichettatura per riflettere la doppia funzione
- Eseguire test di verifica della tensione
Perché entrambi i sistemi sono non negoziabili
L'analogia del “Serpente Elettrizzato”
Considera questa potente analogia degli esperti di sicurezza elettrica: un sezionatore CC senza arresto rapido è come chiudere la porta di una gabbia contenente un serpente velenoso. Il serpente (alta tensione) è ancora vivo e pericoloso, è solo contenuto dietro quella porta. Chiunque abbia bisogno di accedere alle pareti, ai condotti o al tetto dove corrono quei conduttori è ancora a rischio.
L'arresto rapido in realtà “uccide il serpente”, riducendo la tensione a livelli di sicurezza in tutto il sistema, consentendo ai vigili del fuoco di tagliare tetti, pareti e condotti senza rischio di elettrocuzione.
Scenari del mondo reale
Scenario 1 – Emergenza incendio:
- Senza RSD: i vigili del fuoco devono trattare tutti i conduttori del sistema FV come alimentati a 600 V+, limitando severamente le tattiche antincendio
- Con RSD: dopo l'attivazione, i conduttori in tutto l'edificio sono a <80 V, consentendo un attacco antincendio aggressivo
Scenario 2 – Manutenzione del tetto:
- Senza RSD: l'elettricista apre il sezionatore CC ma deve comunque trattare tutti i cablaggi dell'array come alimentati
- Con RSD: dopo l'attivazione, anche il contatto diretto con i conduttori dell'array presenta un rischio minimo di scossa
Scenario 3 – Sezionamento di emergenza:
- Senza RSD: L'apertura del sezionatore CC arresta l'inverter ma non risolve i pericoli di arco elettrico nel cablaggio dell'array
- Con RSD: La diseccitazione a livello di sistema elimina il potenziale di arco elettrico in tutta l'installazione
Soluzioni di integrazione VIOX
VIOX Electric progetta interruttori di sezionamento CC specificamente per i moderni requisiti di integrazione dei sistemi fotovoltaici. La nostra linea di prodotti affronta la necessità critica di un avvio affidabile dell'arresto rapido, mantenendo al contempo il robusto isolamento meccanico richiesto dal codice.
Caratteristiche principali dei sezionatori CC VIOX:
- Contatti ausiliari predisposti per RSD: Contatti ausiliari installati in fabbrica o installabili sul campo, classificati per il controllo del trasmettitore RSD
- Materiali di contatto robusti: Rame argentato con design della camera resistente all'arco
- Involucri resistenti agli agenti atmosferici: Classificati NEMA 3R e 4X per tutte le condizioni climatiche
- Cancella l'indicazione di stato: Maniglia rotativa bloccabile con posizione della lama visibile
- Compatibilità universale: Funziona perfettamente con tutte le principali marche di sistemi RSD (SolarEdge, Tigo, APsystems, Enphase)
- Certificato da terzi: Elencato UL 98B per applicazioni fotovoltaiche
- Classificazioni estese: Disponibile nei modelli da 600 V CC e 1000 V CC, da 15 A a 200 A
Compatibilità del sistema
Gli interruttori di sezionamento VIOX si integrano con:
- SolarEdge: Sistemi di ottimizzazione della potenza con tecnologia SafeDC
- Tigo: Piattaforme di arresto rapido e ottimizzazione TS4
- APsystems: Soluzioni di arresto rapido per microinverter
- Enphase: Sistemi di microinverter serie IQ8
- Sistemi RSD autonomi: Sistemi di arresto rapido generici trasmettitore/ricevitore
Domande Frequenti
D1: Ho bisogno sia di un sezionatore CC che di un sistema di arresto rapido?
Sì, assolutamente. Servono a requisiti di codice e obiettivi di sicurezza diversi. NEC 690.13 richiede un mezzo di disconnessione per la manutenzione (sezionatore CC), mentre NEC 690.12 richiede la capacità di spegnimento rapido per la sicurezza dei soccorritori. Entrambi sono obbligatori per i sistemi fotovoltaici montati sul tetto o integrati nell'edificio.
D2: Posso usare un interruttore automatico al posto di un interruttore di sezionamento CC?
Sì, un interruttore automatico CC con le caratteristiche nominali corrette può soddisfare il requisito di sezionamento NEC 690.13 e può anche fungere da iniziatore RSD. Tuttavia, molti installatori preferiscono gli interruttori di sezionamento rotativi per la loro posizione visibile della lama e l'isolamento meccanico positivo.
D3: Come posso verificare che il mio sistema di arresto rapido funzioni correttamente?
Una verifica corretta richiede la misurazione della tensione sui conduttori controllati dopo l'avvio dell'RSD utilizzando un multimetro true-RMS in grado di misurare la tensione CC. La tensione all'interno del perimetro dell'array deve essere ≤30 V e ≤80 V oltre 1 piede dall'array, misurata entro 30 secondi dall'avvio.
D4: Cosa succede se il trasmettitore RSD si guasta?
La maggior parte dei sistemi RSD utilizza un'architettura di segnale “keep-alive”, il che significa che l'assenza del segnale causa l'arresto. Se il trasmettitore si guasta, i dispositivi a livello di modulo torneranno allo stato spento, diseccitando il sistema. Questo design a prova di guasto garantisce la sicurezza anche durante i guasti dei componenti.
D5: Esistono esenzioni dai requisiti di arresto rapido?
Sì. Gli array fotovoltaici a terra situati a più di 8 piedi da qualsiasi superficie esposta di un edificio o da altre strutture sono esenti dai requisiti di spegnimento rapido NEC 690.12. Tuttavia, il requisito di sezionamento in corrente continua ai sensi del punto 690.13 rimane applicabile.
D6: In che modo un sezionatore CC attiva un sistema di arresto rapido?
Quando configurato come iniziatore RSD, l'interruttore di sezionamento CC interrompe direttamente l'alimentazione al trasmettitore RSD o utilizza contatti ausiliari per segnalare al controller RSD. Senza alimentazione o segnale di controllo, il trasmettitore smette di trasmettere il segnale di mantenimento attivo, causando l'apertura automatica dei dispositivi a livello di modulo.
D7: Quali livelli di tensione sono considerati “sicuri” secondo NEC 690.12?
Per i conduttori controllati all'interno del perimetro dell'array: ≤30V entro 30 secondi dall'inizio. Per i conduttori a più di 1 piede dal perimetro dell'array: ≤80V entro 30 secondi. Questi livelli di tensione sono considerati sufficientemente bassi da ridurre significativamente il rischio di elettrocuzione per i soccorritori.
Conclusione: Costruire sistemi di sicurezza completi
La distinzione tra interruttori di sezionamento CC e sistemi di arresto rapido rappresenta un'evoluzione fondamentale nel pensiero sulla sicurezza fotovoltaica. I moderni codici elettrici riconoscono che la protezione del personale di manutenzione (tramite isolamento) e la protezione dei soccorritori (tramite diseccitazione) richiedono approcci tecnici diversi.
VIOX Electric si impegna a fornire agli appaltatori elettrici e ai progettisti di sistemi interruttori di sezionamento che non solo soddisfino i tradizionali requisiti di isolamento, ma si integrino anche perfettamente in architetture di sicurezza complete per l'arresto rapido. I nostri prodotti fungono da solida base meccanica che innesca sistemi di sicurezza elettronici intelligenti, combinando il meglio di entrambe le tecnologie.
Quando si specificano i componenti per la prossima installazione fotovoltaica, ricordare: un sezionatore CC da solo lascia una tensione pericolosa in tutto il cablaggio dell'array. Solo integrando entrambe le tecnologie si crea un sistema veramente sicuro che protegge sia il personale di manutenzione che i soccorritori.
