Quando si tratta di proteggere quadri elettrici e pannelli di controllo dai rischi di incendio, gli estintori ad aerosol su guida DIN rappresentano un cambiamento fondamentale rispetto agli approcci tradizionali di soppressione degli incendi. Questi dispositivi compatti, montati su guida, si integrano direttamente nell'infrastruttura elettrica, offrendo una protezione antincendio automatica esattamente dove gli incendi elettrici si innescano più spesso: all'interno degli armadietti delle apparecchiature chiuse.
A differenza dei voluminosi estintori a parete o dei complessi sistemi di soppressione a gas, gli estintori ad aerosol su guida DIN si agganciano alle guide di montaggio standard da 35 mm accanto a interruttori automatici, relè e altri componenti elettrici. Questo posizionamento consente loro di rilevare e sopprimere gli incendi alla fonte, spesso prima che le fiamme si diffondano oltre l'involucro. Per i responsabili delle strutture, gli ingegneri elettrici e i produttori OEM, capire cosa rende diversi questi dispositivi è essenziale per specificare la giusta protezione antincendio per le apparecchiature elettriche mission-critical.
Cosa sono gli estintori ad aerosol su guida DIN?
La Fondazione Guida DIN
Guida DIN si riferisce a una guida di montaggio metallica standardizzata definita dalla norma IEC 60715, comunemente utilizzata nei pannelli elettrici per fissare interruttori automatici e componenti. Il profilo più utilizzato è la guida TH 35 a “cappello” (larga 35 mm). Le apparecchiature progettate per il montaggio su guida DIN sono dotate di clip a molla che si agganciano saldamente alla guida, consentendo un'installazione e un riposizionamento rapidi senza foratura.
Come funziona la soppressione degli incendi con aerosol
La tecnologia di estinzione incendi ad aerosol condensato utilizza un composto chimico solido immagazzinato all'interno di un generatore compatto. Quando viene attivato, questo composto subisce una reazione controllata che produce particelle di aerosol ultrafini (tipicamente inferiori a 10 micron) sospese in gas azoto. Queste particelle inondano l'involucro protetto e interrompono la reazione a catena della combustione a livello molecolare, in particolare interrompendo i radicali liberi che alimentano le fiamme.
Questo meccanismo di estinzione differisce fondamentalmente dai metodi tradizionali:
- Acqua e schiuma raffreddano il fuoco e rimuovono l'ossigeno
- CO₂ e gas inerti spostano l'ossigeno per soffocare le fiamme
- Polveri chimiche secche rivestono e separano il combustibile dall'ossigeno
- Aerosol condensati interrompono la reazione chimica a catena stessa
Poiché la soppressione ad aerosol mira alla chimica del fuoco piuttosto che fare affidamento sullo spostamento dell'ossigeno, richiede una quantità di agente significativamente inferiore in peso per ottenere una soppressione efficace in spazi chiusi.
Mettendo insieme i pezzi: il concetto di aerosol su guida DIN
Un estintore ad aerosol su guida DIN combina questi due elementi in un unico modulo autonomo che si monta direttamente all'interno dei quadri elettrici. Le unità tipiche misurano tra 50 e 100 mm di larghezza e 60-80 mm di altezza, adattandosi a pannelli affollati accanto a quadri esistenti.
Cosa rende diversi gli estintori ad aerosol su guida DIN?
1. Posizione di installazione e integrazione
Estintori tradizionali: Montati sulle pareti esterne delle apparecchiature, richiedono l'intervento umano per aprire gli armadietti, mirare e scaricare. Proteggono le stanze ma non l'interno degli involucri sigillati.
Sistemi di soppressione a gas: Richiedono bombole di agente separate (spesso immagazzinate in stanze dedicate), reti di tubazioni, ugelli e installazione complessa. I sistemi sono progettati per l'allagamento totale della stanza piuttosto che per la protezione puntuale.
Estintori ad aerosol su guida DIN: Si installano direttamente all'interno della zona di pericolo su guide di montaggio standard. Non sono necessarie tubazioni esterne, locali per bombole o modifiche strutturali. Il generatore di agente di soppressione si trova a pochi centimetri da potenziali fonti di ignizione come barre colletrici, terminali e SPD.
2. Metodi di attivazione
Le unità aerosol su guida DIN offrono tre approcci di attivazione, spesso combinati in un unico sistema:
Attivazione termica: Un collegamento fusibile o un cavo termico (tipicamente valutato a 175°C ±5°C) attiva automaticamente l'unità quando la temperatura supera la soglia. Ciò fornisce una protezione autonoma anche quando i sistemi di rilevamento sono offline o in strutture non presidiate.
Attivazione elettrica: L'integrazione con pannelli di rilevamento incendi, rilevatori di fumo o sensori termici consente una risposta coordinata a livello di sistema. Questo metodo consente il monitoraggio remoto, la notifica di allarme e l'integrazione con i sistemi di gestione degli edifici.
Attivazione manuale: Le stazioni di trazione o gli attuatori manuali (secondo gli emendamenti UL 2775) consentono al personale di attivare la soppressione in situazioni di emergenza.
Questa flessibilità multi-metodo è rara negli estintori tradizionali (solo manuale) e spesso limitata nei sistemi a gas (tipicamente solo elettrica).

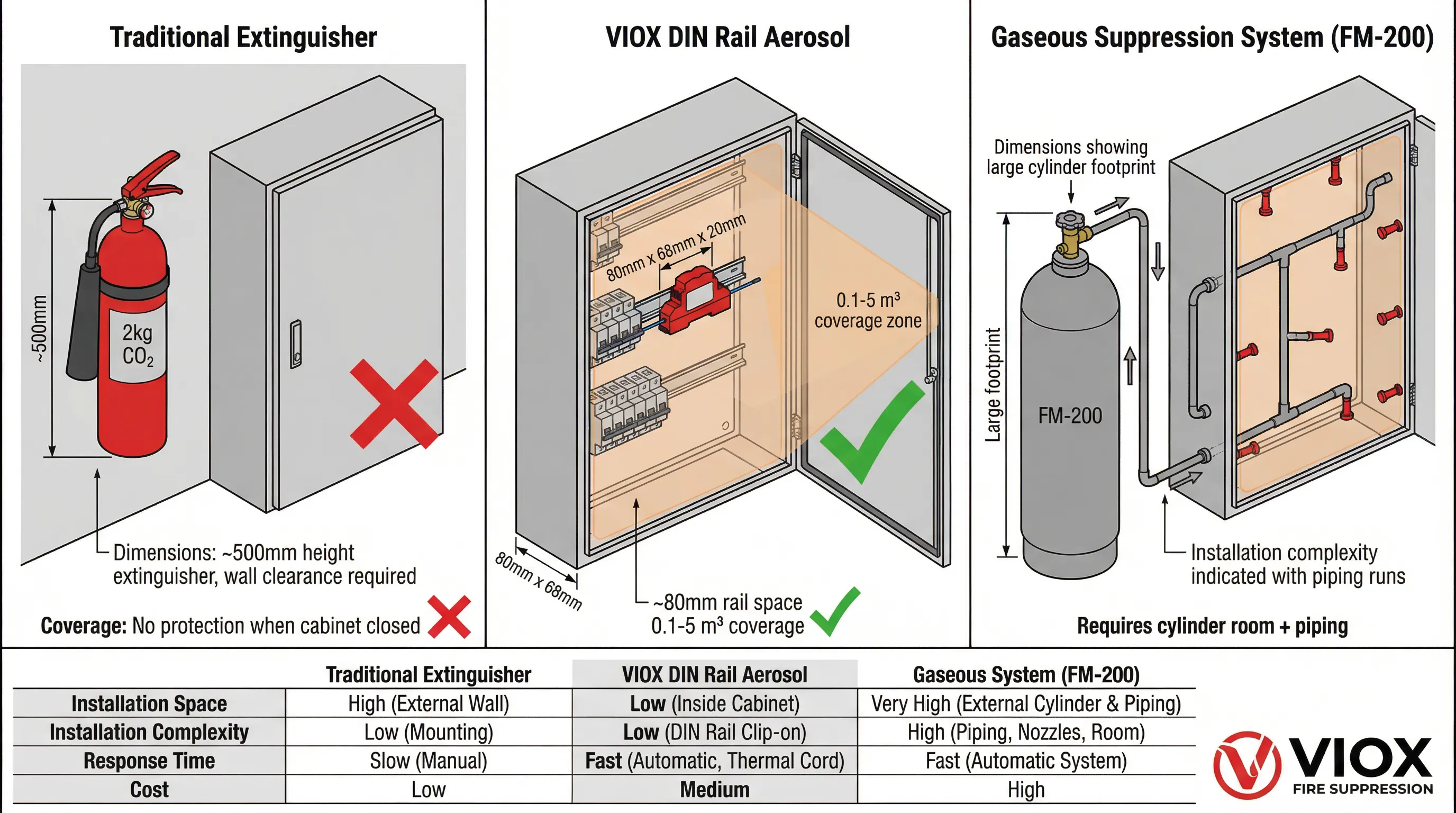

3. Efficienza dello spazio e ingombro
Considerare un quadro elettrico standard che misura 800 mm (H) × 600 mm (L) × 300 mm (P):
- Un estintore tradizionale a CO₂ da 2 kg montato all'esterno dell'armadio occupa spazio sulla parete e non fornisce alcuna protezione quando lo sportello dell'armadio è chiuso
- Un sistema a gas FM-200 o Novec per questo volume richiederebbe bombole esterne, tubazioni e ugelli multipli
- Un'unità aerosol su guida DIN occupa circa 80 mm di spazio sulla guida (circa la larghezza di due interruttori automatici) e protegge l'intero volume interno
Per i costruttori di pannelli e gli OEM, questa efficienza dello spazio si traduce in design più compatti.
4. Caratteristiche dell'agente di soppressione
Residui e pulizia: Lo scarico di aerosol condensato è costituito da particelle ultrafini che si depositano dopo la soppressione. Sebbene rimangano più residui rispetto agli agenti gassosi, le particelle non sono corrosive ed elettricamente non conduttive se formulate correttamente. La pulizia prevede l'aspirazione o la pulizia, non la sostituzione delle apparecchiature.
Impatto ambientale: Le moderne formulazioni di aerosol hanno un potenziale di riduzione dell'ozono (ODP) pari a zero e un potenziale di riscaldamento globale (GWP) minimo. Non richiedono l'approvazione EPA SNAP come molti agenti alocarbonati e sono adatti per installazioni sensibili all'ambiente.
Non conduttività elettrica: I composti aerosolici correttamente progettati sono testati per la rigidità dielettrica, rendendoli sicuri per l'uso su apparecchiature elettriche sotto tensione senza rischio di cortocircuiti durante lo scarico.
5. Complessità del sistema e manutenzione
I sistemi aerosol su guida DIN semplificano notevolmente sia l'installazione iniziale che la manutenzione continua:
Installazione: Agganciare l'unità alla guida DIN, collegare i cavi dell'attuatore elettrico opzionale (se si utilizza l'integrazione del rilevamento) e verificare il corretto posizionamento. Non sono necessari recipienti a pressione, saldature di tubazioni o test idrostatici.
Manutenzione: Ispezione visiva dell'integrità dell'unità, verifica dei meccanismi di attivazione e controllo che i percorsi di scarico rimangano liberi. Le unità hanno una durata di servizio definita (tipicamente 5-10 anni) dopo la quale vengono sostituite come moduli completi. Nessun monitoraggio del manometro o cicli di ricarica della bombola.
6. Considerazioni sui costi
Per involucri di piccole e medie dimensioni (da 0,1 a 5 m³), le unità aerosol su guida DIN offrono vantaggi significativi in termini di costi:
- Investimento iniziale inferiore: Nessuna bombola separata, tubazione o manodopera per l'installazione di reti complesse
- Tempi di progettazione ridotti: Il montaggio su guida standard elimina la fabbricazione di staffe personalizzate
- Scalabilità: Gli armadi aggiuntivi ricevono una protezione indipendente senza sistemi interconnessi
- Economia di sostituzione: Le unità guaste o scariche si sostituiscono in pochi minuti
Questi fattori rendono l'aerosol su guida DIN particolarmente interessante per l'infrastruttura elettrica distribuita.
Confronto tecnico: Metodi di estinzione incendi
| Funzione | Aerosol su guida DIN | Estintore tradizionale | Sistema a gas (FM-200/Novec) | Sistema a CO₂ |
|---|---|---|---|---|
| Posizione di installazione | All'interno dell'armadio su guida DIN | Montato a parete all'esterno dell'apparecchiatura | Locale cilindri separato + tubazioni | Locale cilindri + tubazioni |
| Attivazione | Automatico (termico/elettrico) + manuale | Solo manuale | Elettrico (basato sul rilevamento) | Elettrico |
| Il Tempo Di Risposta | Istantaneo (termico) o <10 secondi (elettrico) | Dipende dalla risposta umana | 10-30 secondi dopo il rilevamento | 10-30 secondi |
| Volume dell'involucro | 0,05 – 5 m³ tipico | N/D (protezione ambiente) | 10 – 500 m³ tipico | 10 – 1000 m³ |
| Requisiti di spazio | 50-100 mm di spazio su guida | Spazio libero a parete + accesso | Locale cilindri + percorso tubazioni | Ampio spazio per i cilindri |
| Residui dopo lo scarico | Particelle fini (pulibili) | Varia a seconda del tipo (polvere/schiuma) | Nessuno (agente pulito) | Nessuno (gas) |
| Sicurezza elettrica | Non conduttivo | Dipende dal tipo di agente | Non conduttivo | Non conduttivo |
| Impatto ambientale | Zero ODP, basso GWP | Variabile | Basso GWP | Zero ODP, GWP moderato |
| Frequenza di manutenzione | Controllo visivo ogni 6-12 mesi | Ispezione annuale + ricarica | Ispezione trimestrale + test annuale | Trimestrale + pesatura |
| Sostituzione dopo l'uso | Sostituire l'intero modulo | Riempire/ricaricare | Ricarica del cilindro | Ricarica del cilindro |
| Costo unitario tipico | $100 – $500 | $50 – $300 | 3.000 € – 20.000 €+ (sistema) | $2,000 – $15,000+ |
| Complessità dell'installazione | Basso (a scatto) | Basso (montaggio a staffa) | Alto (tubazioni/messa in servizio) | Alta |
| Migliore applicazione | Armadi elettrici individuali | Sicurezza generale della struttura | Grandi sale macchine | Spazi industriali |
| Funzionamento senza personale | Sì (termico automatico) | No | Sì (con rilevamento) | Sì (con rilevamento) |
Applicazioni e Casi d'Uso
Gli estintori aerosol su guida DIN eccellono nella protezione di apparecchiature elettriche chiuse dove i metodi di soppressione tradizionali sono impraticabili o impossibili. Ecco le principali applicazioni:
Distribuzione e controllo elettrico
Armadi elettrici e quadri di comando: Quadri di distribuzione principali, pannelli di sottodistribuzione e centri di controllo motori che ospitano sbarre, interruttori, e contattori—tutte le potenziali fonti di accensione da sovraccarico o cortocircuito.
Pannelli PLC e strumentazione: Controllori logici programmabili, sistemi SCADA e apparecchiature di automazione industriale in cui i tempi di inattività dovuti a danni da incendio possono interrompere intere linee di produzione.
Infrastrutture critiche
Centri Dati: Guida DIN unità proteggono singoli rack server, switch di rete e unità di distribuzione dell'alimentazione, fornendo protezione a livello di apparecchiatura all'interno di strutture più grandi.
Apparecchiature per le telecomunicazioni: Armadi per torri cellulari e siti di comunicazione remoti dove il funzionamento senza personale è standard e i tempi di risposta agli incendi sono misurati in ore.
Sistemi di accumulo dell'energia a batteria (BESS): Armadi inverter e involucri di gestione della batteria in cui la fuga termica richiede una soppressione immediata.
Trasporti e integrazione OEM
Armadi di segnalamento ferroviario: Apparecchiature a bordo binario in cui l'interruzione del servizio influisce sulla sicurezza e sugli orari.
Settore marittimo e offshore: Quadri elettrici su navi e piattaforme dove ambienti difficili richiedono custodie sigillate.
Specifiche tecniche e standard
Quando si specificano estintori aerosolici su guida DIN, gli ingegneri devono verificare la conformità agli standard applicabili e comprendere i parametri tecnici chiave:
Standard normativi
| Standard | Regione | Copertura |
|---|---|---|
| NFPA 2010 | Stati Uniti | Progettazione, installazione, collaudo e manutenzione di sistemi fissi di estinzione incendi ad aerosol |
| UL 2775 | Nord America | Norma sui componenti per unità di estinzione ad aerosol condensato (total flooding) |
| EN 15276-2:2019 | Unione Europea | Sistemi fissi antincendio – Sistemi ad aerosol condensato – Progettazione, installazione e manutenzione |
| ISO 15779:2011 | Internazionale | Sistemi di estinzione incendi ad aerosol condensato – Requisiti e metodi di prova |
| IEC 60715 | Internazionale | Dimensioni di montaggio su guida DIN e requisiti meccanici |
Parametri tecnici chiave
Volume protetto: Dimensione nominale dell'involucro (m³). Le unità comuni su guida DIN variano da 0,05 m³ a 5 m³ di copertura.
Tempo di scarica: Tipicamente 2-5 secondi per una rapida soppressione dell'incendio.
Temperatura di attivazione: Per i modelli termici, tipicamente 175°C ±5°C.
Intervallo di temperatura operativa: Unità industriali tipicamente da -50°C a +90°C.
Classificazione della classe di fuoco: Solitamente Classe A, B, C ed E.
Vita utile: Tipicamente 5-10 anni dalla produzione, la sostituzione è richiesta anche se mai scaricato.
Compatibilità di montaggio: Verificare la compatibilità con guida TH 35-7.5 o TH 35-15 secondo IEC 60715.
Estintore aerosolico su guida DIN VIOX

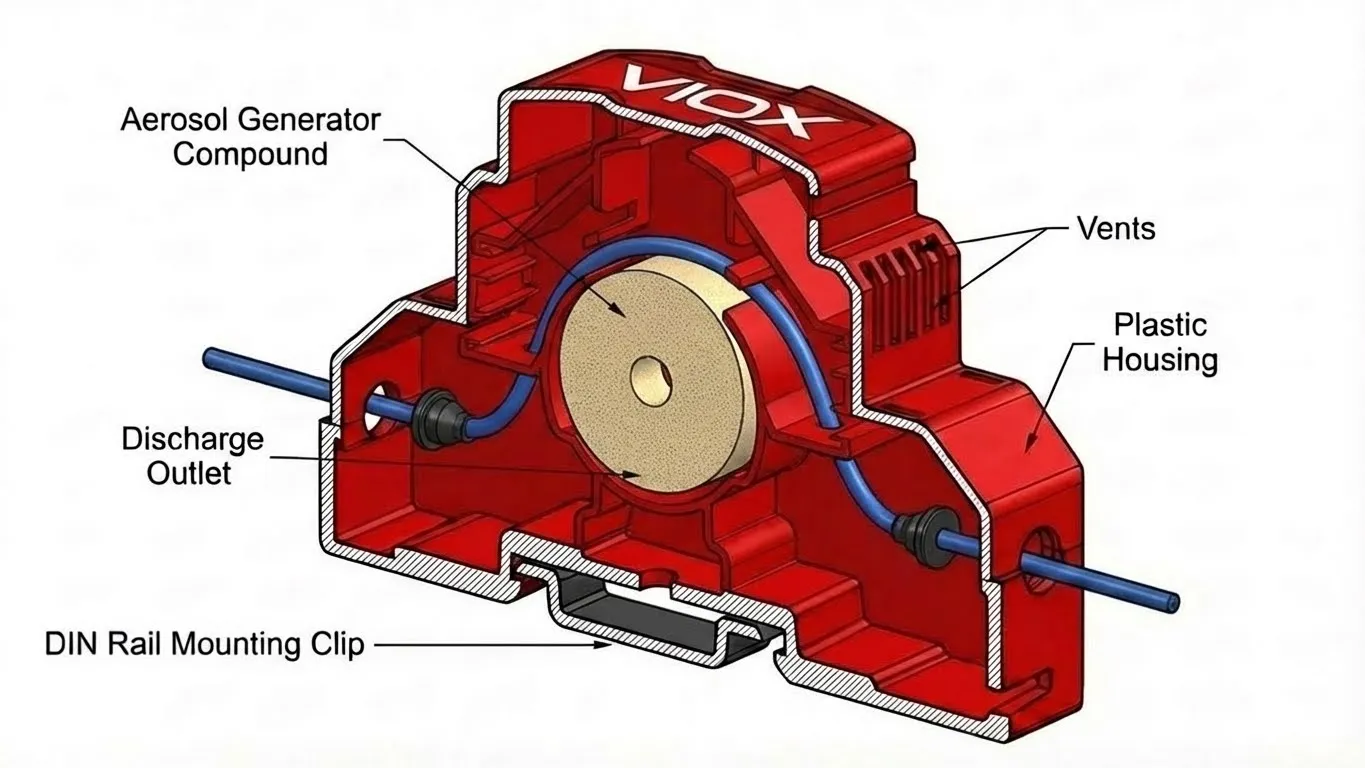

VIOX Electric produce il Estintore aerosolico su guida DIN QRR0-01G-S, progettato specificamente per la protezione dei quadri elettrici. Questa unità compatta incarna le caratteristiche distintive discusse in questo articolo:
Caratteristiche principali del prodotto:
- Montaggio standard su guida DIN: Si aggancia alle guide TH 35 secondo IEC 60715, compatibile con tutti gli involucri elettrici standard
- Attivazione termica automatica: Il cavo termico integrato si attiva a 175°C ±5°C per una risposta autonoma all'incendio
- Ampia gamma di funzionamento: Funziona in modo affidabile da -50°C a +90°C, adatto per installazioni industriali e all'aperto difficili
- Ingombro compatto: Circa 80 mm × 68 mm × 20 mm, occupa uno spazio minimo sulla guida
- Certificato CE: Soddisfa gli standard europei di sicurezza e prestazioni per le apparecchiature elettriche
- Protezione multiclasse: Efficace contro incendi di Classe A, B, C ed E
- Scarica rapida: Il ciclo di soppressione di 3-4 secondi riduce al minimo la propagazione dell'incendio
- Lunga durata di vita: Unità sigillata in fabbrica con durata operativa pluriennale
Il VIOX QRR0-01G-S è progettato per l'integrazione da parte di costruttori di quadri, produttori di apparecchiature OEM e team di manutenzione degli impianti che cercano una protezione antincendio affidabile e conforme alle normative per le infrastrutture elettriche. Il suo composto aerosolico a base di nitrato di potassio/stronzio fornisce una soppressione elettricamente non conduttiva senza danneggiare l'elettronica sensibile.
Per specifiche tecniche, linee guida per l'installazione e informazioni sull'approvvigionamento, visitare la Pagina del prodotto Estintore aerosolico VIOX.
Domande Frequenti
Gli estintori aerosolici per guide DIN possono danneggiare l'elettronica sensibile?
Le moderne formulazioni di aerosol condensato sono elettricamente non conduttive e non corrosive quando adeguatamente certificate secondo gli standard UL 2775 o ISO 15779. Questi dispositivi sono sottoposti a test di rigidità dielettrica per verificare la sicurezza della scarica su apparecchiature sotto tensione senza causare cortocircuiti. Le particelle ultrafini si depositano dopo la scarica e possono essere rimosse tramite aspirazione e pulizia.
Come posso calcolare di quante unità ho bisogno per il mio quadro elettrico?
Calcola il volume interno del tuo armadio: altezza × larghezza × profondità in metri. Ad esempio, 800 mm × 600 mm × 300 mm = 0,144 m³. Seleziona un'unità dimensionata per almeno questo volume. Nota: UL 2775 avverte di non aggiungere semplicemente più unità oltre le istruzioni di elenco di una singola unità. Per armadi più grandi, consultare il produttore o un ingegnere antincendio per una corretta progettazione del sistema.
Cosa succede se l'unità si attiva accidentalmente?
Lo scarico accidentale comporta il riempimento dell'involucro con l'agente aerosol. Le particelle non tossiche presentano un rischio minimo per la salute, sebbene sia consigliabile la ventilazione. Assicurarsi di una ventilazione adeguata prima di rialimentare l'apparecchiatura, pulire le particelle depositate secondo le linee guida del produttore e sostituire immediatamente l'unità scarica. Le unità termiche si attivano a 175°C, ben al di sopra delle normali condizioni operative, ma evitare l'installazione vicino a fonti di calore.
Gli estintori aerosol a guida DIN sono adatti per installazioni all'aperto?
Sì, se soddisfano le specifiche ambientali. Le unità industriali con intervalli da -50°C a +90°C gestiscono temperature estreme. Verificare il grado di protezione IP (Ingress Protection) per la protezione da umidità e polvere. Le installazioni costiere richiedono attenzione alla resistenza alla corrosione e l'armadio deve mantenere l'integrità dell'involucro secondo le normative applicabili.
Quanto spesso necessitano di manutenzione?
La manutenzione tipica include ispezioni da parte del proprietario (mensili o trimestrali) per danni fisici, montaggio sicuro e verifica della durata utile, oltre a manutenzione professionale (semestrale o annuale) con test funzionali e revisione della documentazione. A differenza degli estintori pressurizzati, non sono necessari controlli di pressione o ricariche: le unità vengono sostituite come moduli sigillati.
Posso installarli a posteriori in quadri elettrici esistenti?
Assolutamente. Se il suo armadio è dotato di guide TH 35 con uno spazio disponibile di 50-100 mm, è sufficiente agganciare l'unità alla guida e, opzionalmente, collegare il cablaggio elettrico. Non sono necessarie modifiche strutturali, tubazioni o apparecchiature esterne.
Conclusione
Gli estintori aerosolici su guida DIN rappresentano una categoria specializzata di protezione antincendio che affronta le sfide uniche della sicurezza dei quadri elettrici. La loro integrazione diretta negli involucri delle apparecchiature, le capacità di attivazione automatica, l'ingombro ridotto e l'installazione semplificata li rendono fondamentalmente diversi sia dagli estintori tradizionali che dai sistemi di soppressione a livello di stanza. Per gli ingegneri elettrici che specificano la protezione per le infrastrutture distribuite, i responsabili delle strutture che proteggono le apparecchiature critiche e i produttori OEM che integrano la sicurezza nei prodotti, comprendere queste differenze è essenziale per implementare una protezione antincendio efficace e conforme alle normative dove è più necessaria, nel punto di accensione.
