AFDD sta per Arc Fault Detection Device (Dispositivo di rilevamento guasti da arco). In un sistema elettrico, un AFDD viene utilizzato per rilevare condizioni di guasto da arco che i dispositivi convenzionali di protezione da sovraccarico o da corrente differenziale potrebbero non identificare allo stesso modo.
Questa breve definizione è importante perché AFDD viene spesso confuso con i dispositivi AFCI, RCBO e MCB. In pratica, un AFDD appartiene a una diversa categoria di protezione: si concentra sui pericolosi guasti da arco che possono svilupparsi da conduttori danneggiati, connessioni allentate o isolamento degradato.
Cosa significa AFDD?
AFDD significa Dispositivo di rilevamento guasti da arco.
Ogni parte del termine indica la funzione del dispositivo:
- Guasto ad arco si riferisce a un arco elettrico non intenzionale che può generare calore e rischio di incendio.
- Rilevamento significa che il dispositivo è progettato per identificare le firme dei guasti da arco piuttosto che solo grandi eventi di sovracorrente.
- Dispositivo significa che fa parte dell'architettura protettiva di un circuito, sia integrato con altre funzioni sia utilizzato in un formato dedicato.
Questo è il motivo per cui AFDD non è solo un altro interruttore automatico. Affronta un tipo di guasto che la protezione standard da sovracorrente potrebbe non rilevare abbastanza presto.
Per un contesto di protezione più ampio, VIOX ha già un articolo tecnico più dettagliato su comprensione della protezione da guasto da arco AFDD IEC 62606.
Tabella di riferimento rapido
| Termine | Forma estesa | Funzione principale | Uso tipico |
|---|---|---|---|
| AFDD | Dispositivo di rilevamento guasti da arco | Rileva condizioni di guasto da arco associate al rischio di incendio | Circuiti in cui è richiesto o raccomandato il rilevamento di guasti da arco |
| AFCI | Arc Fault Circuit Interrupter | Termine nordamericano per la protezione da guasto da arco e famiglia di dispositivi | Contesti di protezione da guasto da arco residenziali e guidati dal codice |
| RCBO | Interruttore differenziale con protezione da sovracorrente | Protezione da corrente differenziale, sovraccarico e cortocircuito | Protezione combinata del singolo circuito |
| MCB | Interruttore automatico miniaturizzato | Protezione da sovraccarico e cortocircuito | Protezione generale da sovracorrente del circuito derivato |
Cosa fa un AFDD?
Un AFDD è progettato per identificare il comportamento di arco elettrico che può indicare un pericolo di incendio in via di sviluppo.
Questo lo rende diverso dai dispositivi che si concentrano principalmente su:
- sovraccarico
- cortocircuito
- corrente residua
In termini pratici, un AFDD aiuta ad affrontare modelli di guasto come:
- isolamento del cavo danneggiato
- connessioni allentate o deteriorate
- condizioni di guasto da arco in serie o parallelo, a seconda del design del dispositivo
- difetti di cablaggio che potrebbero non creare immediatamente una corrente di guasto sufficientemente grande da far scattare un interruttore convenzionale
Ciò non significa che un AFDD sostituisca ogni altro dispositivo di protezione. Nella maggior parte degli schemi di protezione, funziona insieme ad altri dispositivi piuttosto che sostituire l'intera architettura di protezione.

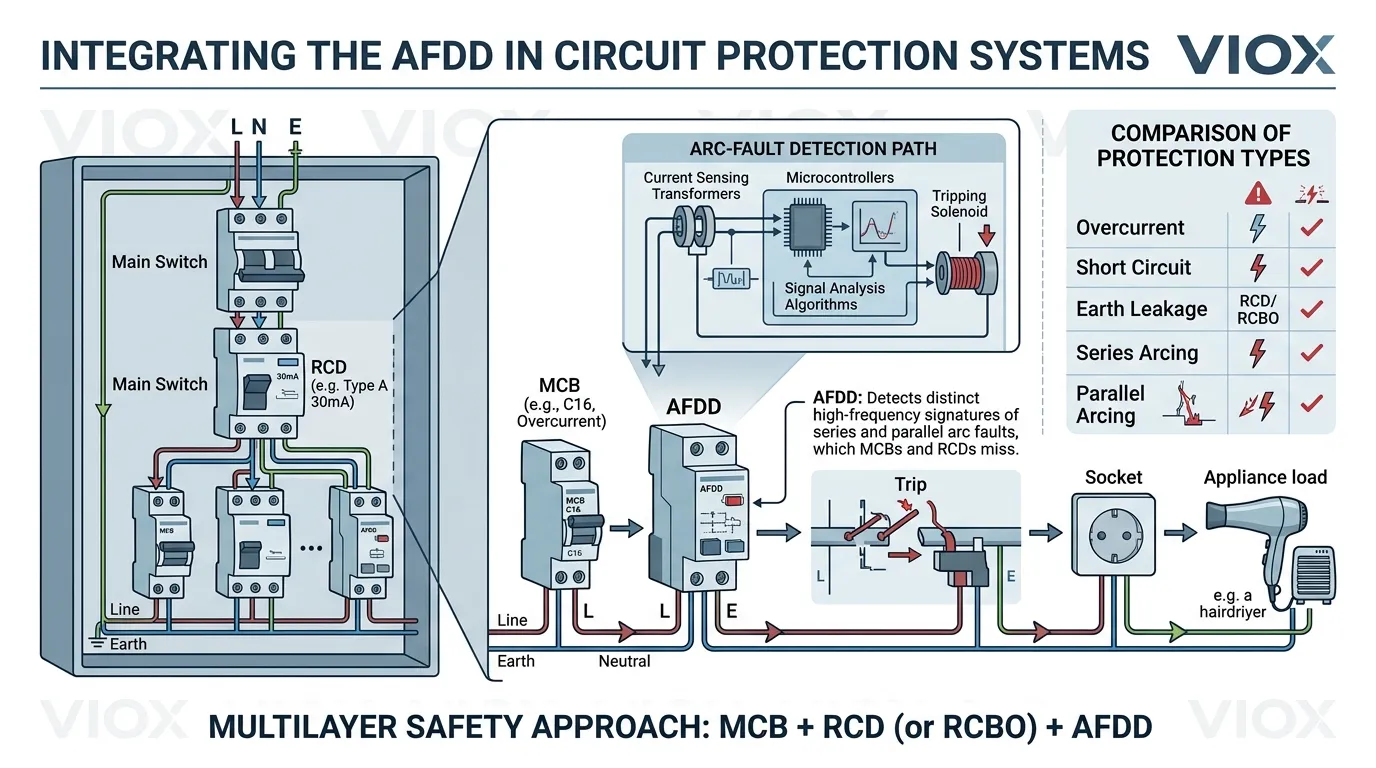

Come funziona un AFDD?
Un AFDD non funziona come un semplice dispositivo di protezione da sovraccarico. Analizza il comportamento elettrico nel circuito e cerca le firme dei guasti da arco associate ad archi pericolosi.
Sebbene la logica di rilevamento specifica vari a seconda del produttore e della famiglia di prodotti, il principio generale è che il dispositivo valuta la forma d'onda e il modello di guasto per distinguere gli archi sospetti dal normale comportamento del circuito.
Questo è importante perché gli archi pericolosi non sempre assomigliano a normali cortocircuiti. Un guasto di cablaggio può produrre calore e rischio di incendio senza creare un evento di sovracorrente convenzionale sufficientemente grande da far scattare rapidamente un MCB.
Cosa non sono progettati per fare da soli gli AFDD
Un AFDD non è la stessa cosa di:
- un puro dispositivo di protezione da sovraccarico
- un puro dispositivo di protezione da corrente differenziale
- una sostituzione universale per ogni MCB o RCBO
A seconda del design del prodotto, la protezione AFDD può essere combinata con la protezione da sovracorrente in un unico assieme, ma la funzione principale dell'AFDD rimane il rilevamento dei guasti da arco.

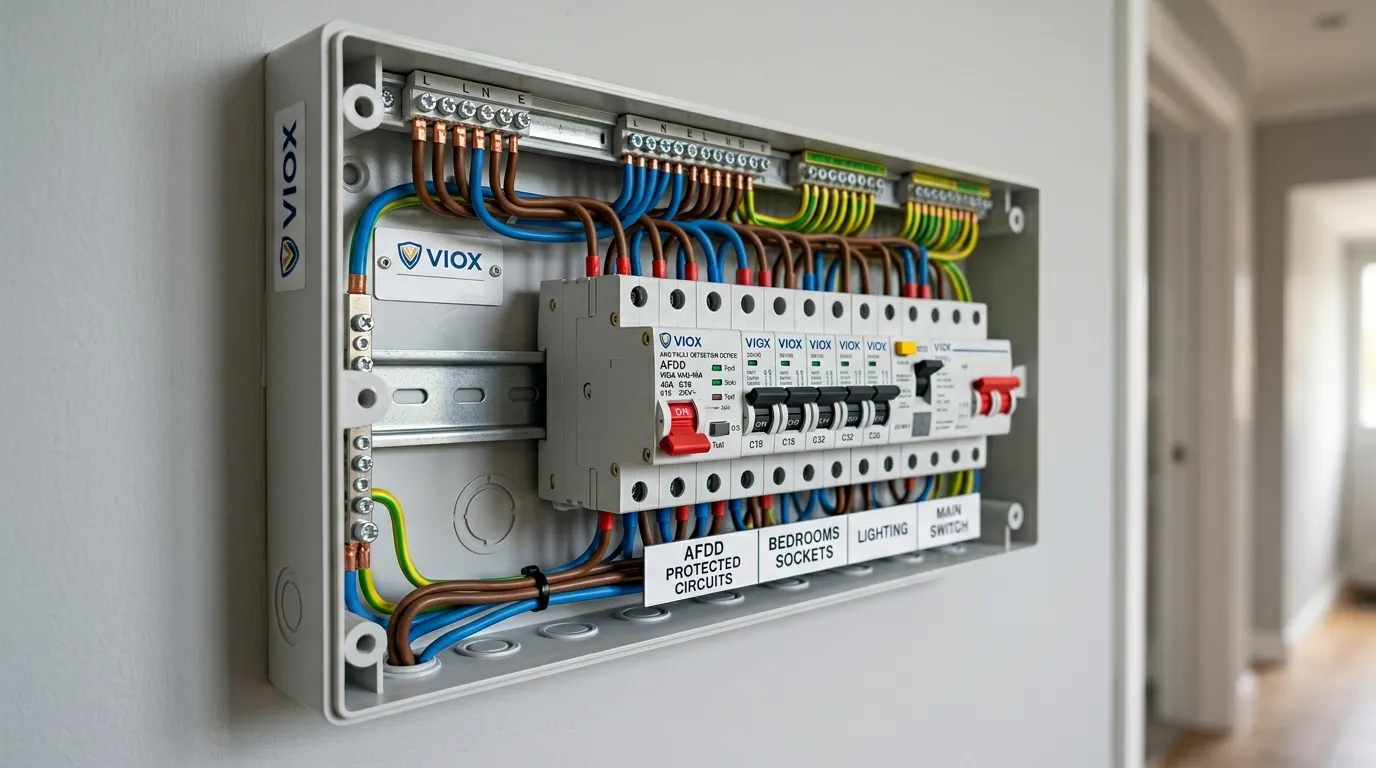

Dove vengono comunemente utilizzati gli AFDD?
Gli AFDD vengono utilizzati in circuiti in cui la riduzione del rischio di guasto da arco è un importante obiettivo di progettazione.
I contesti applicativi comuni includono:
- circuiti residenziali con maggiore sensibilità alla sicurezza antincendio
- zone notte o spazi di occupazione critica in alcune specifiche di progetto
- edifici pubblici o installazioni speciali in cui si considera una maggiore protezione antincendio elettrica
- applicazioni guidate da pratiche di progettazione orientate alla norma IEC o requisiti a livello di progetto
L'esatto requisito per l'utilizzo di AFDD dipende dal mercato, dalle specifiche del progetto e dalle norme applicabili. Ecco perché un buon articolo sugli AFDD dovrebbe spiegare chiaramente il dispositivo senza fare affermazioni generiche in tutti i paesi.

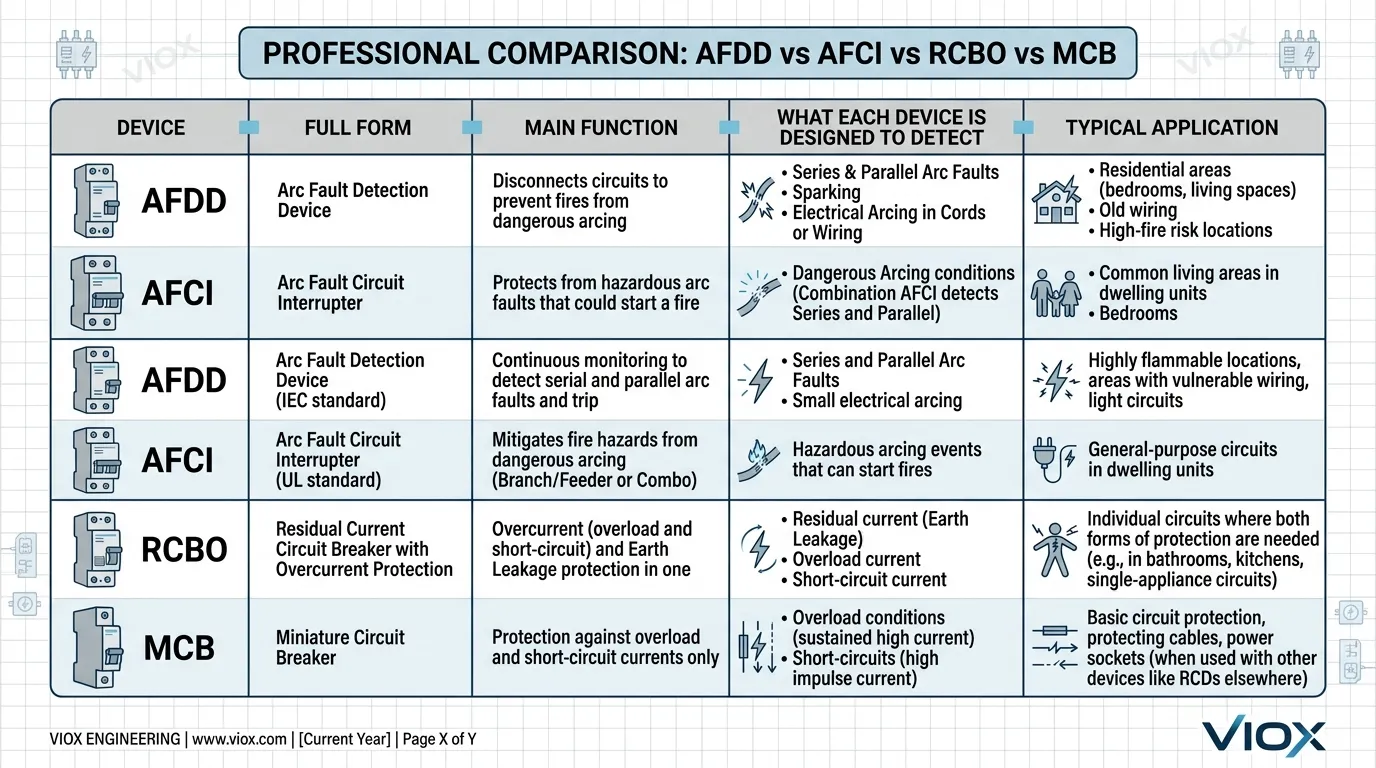

AFDD vs AFCI vs RCBO vs MCB
Questo è il livello di confronto che conta di più dopo l'acronimo stesso.
Tabella di confronto
| Dispositivo | Ruolo principale | Cosa non fa da solo | Motivo tipico per sceglierlo |
|---|---|---|---|
| AFDD | Rilevamento di guasti da arco | Non sostituisce di per sé una corretta pianificazione della protezione da sovracorrente o da corrente differenziale | Riduzione del rischio di guasto da arco |
| AFCI | Termine di protezione da guasto da arco utilizzato principalmente in contesti nordamericani | Terminologia e implementazione differiscono a seconda del mercato | Protezione da guasto da arco nell'uso nordamericano |
| RCBO | Protezione differenziale più protezione da sovraccarico e cortocircuito | Non sostituisce direttamente il rilevamento dei guasti da arco | Protezione combinata del circuito |
| MCB | Protezione da sovraccarico e cortocircuito | Non rileva i modelli di guasto da arco allo stesso modo | Protezione standard da sovracorrente |
AFDD vs AFCI
Il modo più semplice per leggere questa differenza è:
- AFDD è il termine in stile IEC più comune
- AFCI è il termine nordamericano più comune
Sono strettamente correlati nello scopo perché entrambi si occupano della protezione contro i guasti da arco, ma la denominazione, il linguaggio di mercato e il contesto di implementazione del dispositivo possono differire.
AFDD vs RCBO
Un RCBO riguarda principalmente la protezione da corrente residua più la protezione da sovracorrente.
Un AFDD riguarda principalmente il rilevamento di guasti da arco.
Questo è il motivo per cui un dispositivo non sostituisce automaticamente l'altro. Affrontano diverse categorie di guasto e possono comparire insieme in una strategia di protezione più ampia.
Per questo specifico confronto, VIOX ha già un articolo focalizzato su RCBO vs AFDD.
AFDD vs MCB
Un MCB risponde a condizioni di sovraccarico e cortocircuito.
Un AFDD si concentra sul rilevamento di pericolosi comportamenti di arco.
In termini pratici:
- un MCB è ancora essenziale per la normale protezione da sovracorrente
- un AFDD aggiunge un diverso livello di protezione dove il rischio di guasto da arco è una preoccupazione
Come leggere le specifiche di base degli AFDD
Una volta che la forma completa è chiara, la prossima domanda pratica è come interpretare un AFDD in un contesto di prodotto o progetto.
Le aree di specifica comuni includono:
- tensione e frequenza nominale
- configurazione dei poli
- corrente nominale dove è coinvolta la protezione combinata
- integrazione con la protezione da sovracorrente
- contesto degli standard applicabili
- ambiente di installazione e tipo di circuito
Le informazioni esatte mostrate su un prodotto dipendono dal fatto che l'AFDD sia un dispositivo di protezione da arco autonomo o un'unità di protezione combinata.
Guida alle specifiche di base
| Voce di specifica | Perché è importante | Rischio comune se ignorato |
|---|---|---|
| Corrente nominale | Importante quando l'AFDD include la protezione da sovracorrente | Adattamento errato del circuito |
| Formato polo | Deve corrispondere alla disposizione del circuito | Formato di installazione errato |
| Configurazione del dispositivo | Alcuni prodotti combinano AFDD con funzioni di interruttore automatico | Presupposizioni errate sull'ambito di protezione |
| Contesto degli standard | Influisce sull'interpretazione del prodotto nei diversi mercati | Mescolare termini IEC e nordamericani |
| Idoneità all'applicazione | La rilevanza del guasto da arco differisce in base al tipo di circuito | Trattare l'AFDD come un requisito universale |
Come scegliere l'AFDD giusto
La selezione di un AFDD dovrebbe iniziare con l'applicazione, non solo con l'acronimo.
Tabella di selezione
| Fattore di selezione | Perché è importante | Errore tipico |
|---|---|---|
| Terminologia di mercato | AFDD e AFCI non sono sempre etichettati allo stesso modo | Mescolare categorie di dispositivi tra i mercati |
| Tipo di circuito | La rilevanza del rischio di guasto da arco differisce in base all'applicazione | Supponendo che ogni circuito abbia bisogno dello stesso approccio |
| Architettura di protezione | L'AFDD potrebbe aver bisogno di funzionare insieme a MCB, RCBO o altri dispositivi | Trattare l'AFDD come un dispositivo di sostituzione totale |
| Formato del prodotto | Le configurazioni autonome e combinate differiscono | Acquistare solo tramite acronimo |
| Requisiti del progetto | Standard e specifiche possono guidare la scelta del dispositivo | Ignorare le esigenze di conformità a livello di progetto |
A livello pratico, la selezione dovrebbe esaminare:
- il mercato di riferimento
- l'applicazione del circuito
- se la protezione da sovracorrente è già fornita
- se è preferibile la protezione combinata
- i requisiti di progetto o di codice pertinenti
Incomprensioni comuni sugli AFDD
Diverse incomprensioni compaiono ripetutamente nelle discussioni sugli AFDD:
- supponendo che AFDD sia solo un altro nome per RCBO
- trattando AFDD e AFCI come identici in tutti i contesti di mercato
- supponendo che la protezione da sovraccarico copra automaticamente il rischio di guasto da arco
- scegliendo per acronimo senza verificare se il prodotto include funzioni di protezione combinate
L'AFDD dovrebbe essere inteso come parte di un sistema di protezione più ampio, non come un'etichetta di marketing isolata.
Conclusione
Il La forma completa di AFDD è Arc Fault Detection Device (Dispositivo di rilevamento di guasti da arco). Questa definizione è semplice, ma è importante perché AFDD si riferisce a una specifica funzione di protezione focalizzata su archi elettrici pericolosi che possono contribuire al rischio di incendio.
In pratica, il passo successivo è capire come AFDD differisce dai dispositivi AFCI, RCBO e MCB. Una volta che questa distinzione è chiara, diventa molto più facile leggere le specifiche, interpretare i disegni e scegliere l'architettura di protezione giusta per il circuito.
FAQ
Qual è la forma estesa di AFDD in ambito elettrico?
AFDD sta per Dispositivo di rilevamento guasti da arco.
Cosa fa un AFDD?
Un AFDD è progettato per rilevare condizioni di guasto da arco elettrico associate al rischio di incendio elettrico.
Un AFDD è la stessa cosa di un AFCI?
Non esattamente. Sono strettamente correlati nello scopo, ma AFDD è tipicamente il termine in stile IEC mentre AFCI è più comune nella terminologia nordamericana.
Un AFDD è la stessa cosa di un RCBO?
No. Un RCBO si concentra sulla protezione da corrente residua più la protezione da sovracorrente, mentre un AFDD si concentra sul rilevamento di guasti da arco elettrico.
Un MCB fornisce la stessa protezione di un AFDD?
No. Un MCB protegge da sovraccarico e cortocircuito, ma non rileva le condizioni di guasto da arco elettrico nello stesso modo di un AFDD.
Dove vengono comunemente utilizzati gli AFDD?
Gli AFDD sono utilizzati in installazioni in cui è richiesta o preferita la riduzione del rischio di guasto da arco elettrico, a seconda del mercato, del tipo di progetto e delle normative applicabili.
