Pendahuluan: Pergeseran Terminologi dari TVSS ke SPD
Jika Anda telah bekerja dengan sistem kelistrikan selama lebih dari satu dekade, Anda mungkin pernah menemukan kedua istilah ini: TVSS (Transient Voltage Surge Suppressor) dan SPD (Surge Protective Device). Apa yang dimulai sebagai perubahan nama sederhana pada tahun 2009 mewakili evolusi mendasar dalam standar keselamatan, ketelitian pengujian, dan filosofi perlindungan. Artikel ini menguji perjalanan dari perangkat TVSS lama yang diatur oleh edisi awal UL 1449 hingga SPD modern yang memenuhi persyaratan Edisi ke-5 saat ini.
Bagi para insinyur, kontraktor, dan manajer fasilitas, memahami transisi ini bukan hanya bersifat akademis—ini secara langsung memengaruhi keselamatan sistem, kepatuhan, dan umur panjang peralatan. Kita akan menjelajahi konteks historis, perbedaan teknis, dan implikasi praktis dari peningkatan dari perlindungan TVSS ke SPD. Baik Anda memelihara infrastruktur lama atau menentukan instalasi baru, panduan ini memberikan kejelasan yang dibutuhkan untuk membuat keputusan yang tepat dalam lanskap standar yang berkembang.
Konteks Historis: UL 1449 Edisi ke-1 & ke-2 (Era TVSS)
Sebelum tahun 2009, perangkat pelindung lonjakan arus di Amerika Utara secara universal diberi label sebagai TVSS (Transient Voltage Surge Suppressors) di bawah UL 1449 Edisi ke-1 (1985) dan ke-2 (1998). Standar awal ini menetapkan persyaratan keselamatan dasar tetapi tidak memiliki pengujian kinerja yang ketat dari SPD modern.
Perangkat TVSS terutama dievaluasi untuk keselamatan dasar—mencegah bahaya kebakaran dan sengatan listrik—menggunakan Suppressed Voltage Rating (SVR) pengujian dengan arus lonjakan sederhana 500 ampere. Ini memberikan metrik perbandingan tetapi tidak mensimulasikan peristiwa lonjakan dunia nyata yang intens.
Pemasangan secara inheren bersifat membatasi: Unit TVSS hanya diakui untuk sisi beban (downstream) dari pemutus layanan utama, mengecualikan mereka dari perlindungan pintu masuk layanan di mana lonjakan yang disebabkan petir biasanya memasuki bangunan.
Banyak fasilitas masih mengoperasikan perangkat TVSS yang dipasang sebelum tahun 2009. Meskipun berfungsi, mereka kekurangan perlindungan termal modern, daya tahan lonjakan arus yang lebih tinggi (pengujian 3.000A), kepatuhan NEC saat ini, dan fitur fail-safe yang mencegah mode kegagalan yang dahsyat. Konteks historis ini menjelaskan mengapa transisi ke terminologi SPD mewakili peningkatan mendasar dalam filosofi keselamatan dan harapan kinerja.
Transisi Modern: UL 1449 Edisi ke-3 dan Selanjutnya
Rilis dari UL 1449 Edisi ke-3 pada tahun 2009 menandai perubahan paradigma dalam perlindungan lonjakan arus. Standar ini mengkonsolidasikan kategori yang sebelumnya terpisah (TVSS dan arester lonjakan sekunder) di bawah istilah terpadu Perangkat Pelindung Lonjakan Arus (SPD). Ini bukan sekadar rebranding—ini mencerminkan upaya harmonisasi internasional yang menyelaraskan standar UL dengan terminologi IEC dan National Electrical Code (NEC).
Perubahan Utama yang Diperkenalkan dalam Edisi ke-3
| Perubahan | Lama (TVSS / Ed ke-2) | Modern (SPD / Ed ke-3) | Dampak |
|---|---|---|---|
| Terminologi | TVSS | SPD | Selaras dengan standar global (IEC 61643-11) |
| Uji Arus | 500A | 3.000A (6× lebih tinggi) | Mensimulasikan kondisi lonjakan yang lebih realistis |
| Peringkat Tegangan | SVR (Suppressed Voltage Rating) | VPR (Voltage Protection Rating) | Nilai numerik yang lebih tinggi tidak berarti kinerja yang lebih buruk |
| Metrik Daya Tahan | Tidak ada yang ditentukan | Nominal Discharge Current (Iₙ) | Perangkat harus bertahan dari 15 lonjakan berturut-turut pada arus terukur |
| Lingkup Instalasi | Hanya sisi beban | Tipe 1-5 berdasarkan lokasi | Memungkinkan perlindungan pintu masuk layanan (sisi saluran) |
Evolusi Melalui Edisi ke-4 dan ke-5
Edisi selanjutnya menyempurnakan persyaratan keselamatan untuk teknologi yang muncul:
Edisi ke-4 (2014/2017) meningkatkan pengujian untuk perlindungan termal dan mode kegagalan, memastikan SPD gagal dengan aman tanpa menciptakan bahaya kebakaran. Edisi ke-5 (2021, diperbarui hingga 2025) menambahkan persyaratan khusus untuk sistem DC dan fotovoltaik (PV) hingga 1500V DC, sirkuit pengisian USB yang terintegrasi ke dalam SPD Tipe 3, insulasi antara jejak pada papan kabel cetak multi-layer, dan kepatuhan lokasi lembap untuk komponen Tipe 5.
Sistem Klasifikasi SPD
UL 1449 modern mengkategorikan pelindung lonjakan arus menjadi lima “Tipe” berdasarkan lokasi dan konstruksi pemasangan:
- Tipe 1: SPD permanen untuk pemasangan sisi saluran (pintu masuk layanan)
- Tipe 2: SPD permanen untuk pemasangan sisi beban (panel distribusi)—penerus langsung perangkat TVSS
- Tipe 3: SPD titik penggunaan (strip colokan, tipe stop kontak)
- Tipe 4: Rakitan komponen untuk integrasi ke dalam peralatan lain
- Tipe 5: Komponen diskrit (MOV, GDT) untuk pemasangan papan sirkuit
Kerangka kerja ini memberikan kejelasan bagi penentu dan pemasang, menggantikan label TVSS yang ambigu dengan panduan aplikasi yang tepat.
Perbedaan Teknis Utama: SVR vs VPR, Standar Pengujian, Fitur Keselamatan
Transisi dari TVSS ke SPD melibatkan peningkatan teknis substansial yang memengaruhi kinerja, keselamatan, dan spesifikasi. Memahami perbedaan ini sangat penting untuk pemilihan perangkat dan desain sistem yang tepat.
Evolusi Peringkat Tegangan: SVR ke VPR
Perubahan yang paling mencolok bagi para insinyur adalah terminologi peringkat tegangan dan metodologi pengujian.
| Parameter | SVR (Suppressed Voltage Rating) | VPR (Voltage Protection Rating) | Implikasi Praktis |
|---|---|---|---|
| Uji Arus | 500A | 3.000A (6× lebih tinggi) | Nilai VPR tampak lebih tinggi tetapi mewakili kondisi lonjakan yang lebih realistis |
| Pengukuran | Tegangan let-through puncak selama lonjakan tunggal | Tegangan maksimum di bawah lonjakan 3.000A berulang | VPR mengindikasikan kinerja dalam kondisi parah dan berulang |
| Nilai Khas | 330V, 400V, 500V untuk sistem 120V | 330V, 400V, 500V, 600V untuk sistem yang sama | Perangkat VPR 600V mungkin menawarkan perlindungan yang lebih baik daripada perangkat SVR 500V karena ketelitian pengujian |
| Pelabelan | “SVR: 500V” | “VPR: 600V” | Perbandingan numerik langsung antara SVR dan VPR menyesatkan |
Wawasan Penting: SPD modern dengan VPR 600V mungkin memberikan perlindungan yang lebih baik daripada TVSS lama dengan peringkat SVR 500V. Arus uji yang lebih tinggi (3.000A vs 500A) berarti angka VPR mencerminkan kinerja dalam kondisi yang lebih berat.
Pengujian Daya Tahan yang Ditingkatkan: Arus Pelepasan Nominal (Iₙ)
Standar TVSS lama tidak memiliki metrik daya tahan formal. UL 1449 modern mengharuskan SPD untuk menunjukkan ketahanan melalui 15 lonjakan arus berturut-turut pada arus pelepasan nominal yang terukur.
| Peringkat Saat Ini | Aplikasi Khas | Pendekatan TVSS Lama | Persyaratan SPD Modern |
|---|---|---|---|
| 10kA Iₙ | Bangunan komersial | Tidak ada pengujian siklus hidup khusus | Harus bertahan dari 15 × lonjakan arus 10kA |
| 20kA Iₙ | Fasilitas industri | Kinerja bervariasi | Perlindungan konsisten melalui beberapa kejadian |
| 40kA Iₙ | Pintu masuk layanan | Tidak tersedia untuk TVSS | SPD Tipe 1 untuk proteksi petir |
Pengujian ini memastikan bahwa SPD tidak mengalami penurunan signifikan setelah beberapa kejadian lonjakan arus pertama—mode kegagalan umum pada unit TVSS yang lebih tua.
Kemajuan Fitur Keselamatan
SPD modern menggabungkan beberapa lapisan perlindungan yang tidak ada atau tidak memadai pada perangkat TVSS:
- Pemutusan Termal: Mencegah panas berlebih dan thermal runaway dengan memutuskan komponen yang gagal sebelum mencapai suhu berbahaya.
- Peringkat Arus Hubung Singkat (SCCR): Peringkat ketahanan yang jelas untuk arus gangguan, memastikan koordinasi dengan perangkat perlindungan di hulu.
- Desain Aman-Gagal (Fail-Safe): SPD direkayasa untuk gagal dalam keadaan “aman”—biasanya rangkaian terbuka—daripada menciptakan bahaya kebakaran atau kejutan listrik.
- Persyaratan Isolasi: Edisi ke-5 mewajibkan jarak tertentu antara jalur konduktif pada papan multi-layer untuk mencegah percikan api internal.
Perbandingan Rezim Pengujian
Tabel di bawah ini meringkas bagaimana persyaratan pengujian berkembang antara standar TVSS dan SPD:
| Kategori Pengujian | UL 1449 Edisi ke-2 (TVSS) | UL 1449 Edisi ke-5 (SPD) | Peningkatan |
|---|---|---|---|
| Arus Lonjakan | Lonjakan tunggal 500A | Lonjakan berulang 3.000A | 6× lebih realistis |
| Daya tahan | Hanya siklus kerja | 15 lonjakan pada peringkat Iₙ | Umur yang terukur |
| Termal | Kenaikan suhu dasar | Verifikasi pemutusan termal | Mencegah bahaya kebakaran |
| Korsleting | Pengujian terbatas | Verifikasi SCCR penuh | Memastikan koordinasi |
| DC/PV | Tidak dibahas | Pengujian DC 1500V khusus | Mendukung energi terbarukan |
Peningkatan teknis ini diterjemahkan ke dalam manfaat nyata: umur peralatan yang lebih panjang, pengurangan risiko kebakaran, dan perlindungan yang andal di lingkungan listrik modern.
Klasifikasi Tipe SPD: Tipe 1-5 Dijelaskan
UL 1449 modern menggantikan label “TVSS” yang ambigu dengan sistem klasifikasi lima tipe yang tepat berdasarkan lokasi pemasangan, konstruksi, dan aplikasi. Kerangka kerja ini memungkinkan pencocokan spesifikasi yang akurat untuk melindungi persyaratan tertentu.
| Jenis | Lokasi Instalasi | Fungsi Utama | Karakteristik Utama | Aplikasi Khas |
|---|---|---|---|---|
| Tipe 1 | Sisi saluran (pintu masuk layanan) | Perlindungan terhadap sambaran petir langsung & lonjakan arus akibat peralihan utilitas | Peringkat arus lonjakan tinggi (100‑200kA), terlindungi sendiri, tidak diperlukan OCPD eksternal | Fasilitas industri, bangunan komersial, rumah sakit, pusat data |
| Tipe 2 | Sisi beban (panel distribusi) | Proteksi petir sisa & transien yang dihasilkan secara internal | Penerus langsung TVSS, mungkin memerlukan OCPD eksternal, peringkat tipikal 10‑40kA | Bangunan komersial, panel utama perumahan, panel kontrol industri |
| Tipe 3 | Titik penggunaan (≥10m dari panel) | Perlindungan lokal untuk peralatan elektronik sensitif | Termasuk strip plug‑in & SPD tipe stop kontak, indikator status, port pengisian USB | Peralatan kantor, perangkat medis, sistem hiburan rumah, rak IT |
| Tipe 4 | Sub‑rakitan yang diakui | Proteksi lonjakan terintegrasi ke dalam sistem yang lebih besar | Tidak untuk instalasi lapangan mandiri, digunakan oleh OEM di panelboard & switchgear | Perlindungan yang dipasang di pabrik pada peralatan listrik, sistem kontrol |
| Tipe 5 | Komponen diskrit | Perlindungan tingkat sirkuit pada papan sirkuit cetak | Komponen mentah (MOV, GDT, dioda TVS) yang digunakan untuk membangun Tipe 1‑4, persyaratan lokasi lembab | Perlindungan yang dipasang pada PCB, sirkuit internal perangkat elektronik |
Sistem klasifikasi ini memberikan panduan yang jelas bagi penentu dan pemasang, yang merupakan kemajuan signifikan dibandingkan pendekatan TVSS yang seragam.
Implikasi Praktis: Meningkatkan Sistem Warisan, Pertimbangan Kepatuhan
Memahami evolusi TVSS ke SPD secara akademis menarik, tetapi nilai sebenarnya berasal dari penerapan pengetahuan ini ke sistem kelistrikan aktual. Baik Anda memelihara instalasi warisan atau merancang fasilitas baru, beberapa pertimbangan praktis muncul.

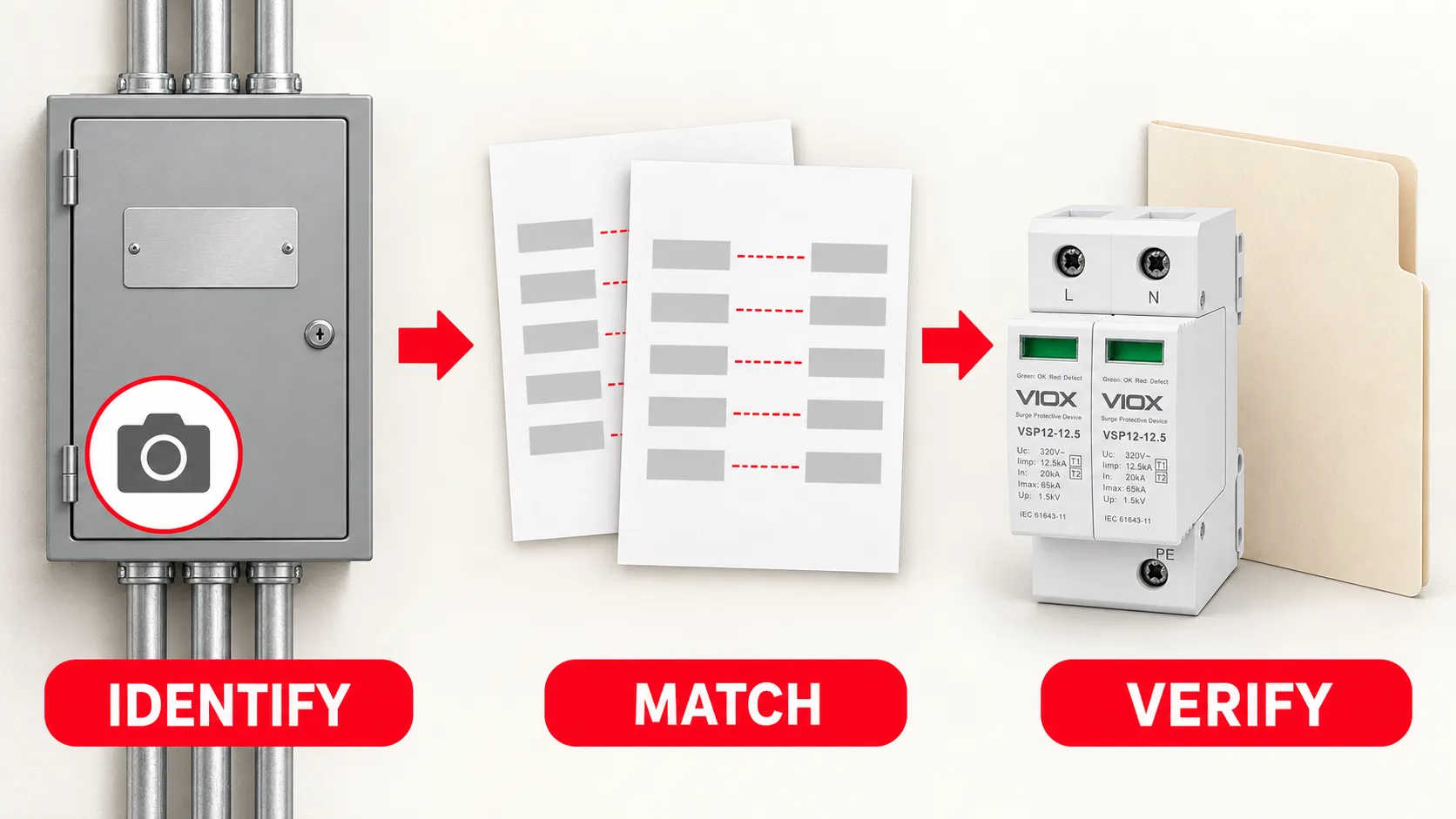

Kapan Meningkatkan Instalasi TVSS Warisan
Tidak setiap perangkat TVSS lama memerlukan penggantian segera. Pertimbangkan untuk meningkatkan ketika:
- Peralatan Menunjukkan Tanda-Tanda Degradasi: Indikator status menunjukkan “terlindungi” ketika perangkat diketahui telah mengalami beberapa lonjakan.
- Modifikasi Sistem Terjadi: Menambahkan peralatan elektronik sensitif yang membutuhkan tingkat perlindungan lebih tinggi.
- Persyaratan Kepatuhan Berubah: Standar asuransi, peraturan, atau sertifikasi mewajibkan kepatuhan UL 1449 saat ini.
- Jadwal Pemeliharaan Preventif: Penggantian proaktif setelah 10-15 tahun masa pakai (masa pakai SPD tipikal).
- Masalah Keusangan: Kesulitan menemukan modul atau suku cadang pengganti untuk unit TVSS warisan.
Lanskap Kepatuhan: NEC, UL, dan IEC
Perlindungan lonjakan modern melibatkan standar yang tumpang tindih: NEC (Pasal 285) mengharuskan SPD terdaftar UL 1449, menghilangkan perangkat TVSS yang tidak terdaftar; UL 1449 Edisi ke-5 mendefinisikan persyaratan keselamatan dan kinerja saat ini; IEC 61643‑11 menyediakan standar global yang selaras dengan UL 1449 edisi ke-3+.
Praktik Terbaik Spesifikasi
Saat menentukan SPD untuk instalasi atau peningkatan baru:
- Gunakan Terminologi Saat Ini: Tentukan “SPD” bukan “TVSS” di semua dokumentasi dan materi pengadaan.
- Wajibkan Daftar UL 1449 Edisi ke-5: Pastikan perangkat memenuhi standar keselamatan terbaru.
- Cocokkan Tipe dengan Aplikasi: Ikuti klasifikasi Tipe 1-5 untuk pencocokan aplikasi yang tepat.
- Pertimbangkan Perlindungan Berlapis: Untuk fasilitas penting, tentukan Tipe 1 (pintu masuk layanan) + Tipe 2 (distribusi) + Tipe 3 (titik penggunaan) untuk perlindungan komprehensif.
- Verifikasi Koordinasi: Pastikan peringkat hubung singkat SPD berkoordinasi dengan perangkat perlindungan arus lebih di hulu.
Kerangka Analisis Biaya-Manfaat
Peningkatan dari TVSS ke SPD modern melibatkan biaya langsung (peralatan, instalasi, desain, pemeliharaan) yang biasanya diimbangi oleh manfaat jangka panjang: mencegah penggantian peralatan yang mahal, mengurangi waktu henti, berpotensi menurunkan premi asuransi, dan memastikan kepatuhan.
Skenario Peningkatan Umum
- Gedung Perkantoran Komersial (1995): Ganti TVSS sisi beban dengan SPD Tipe 2; pertimbangkan untuk menambahkan Tipe 1 di pintu masuk layanan untuk perlindungan petir.
- Fasilitas Manufaktur: Terapkan perlindungan berlapis: Tipe 1 (layanan), Tipe 2 (distribusi), Tipe 3 (kabinet PLC).
- Ekspansi Pusat Data: Ganti TVSS warisan pada input UPS dengan SPD Tipe 2 arus tinggi; tambahkan Tipe 3 di rak server.
Q1: Apa perbedaan utama antara TVSS dan SPD?
A: Perbedaannya terutama terminologis dan peraturan. TVSS (Transient Voltage Surge Suppressor) adalah istilah warisan yang digunakan di bawah UL 1449 Edisi ke-1 dan ke-2 (sebelum 2009). SPD (Surge Protective Device) adalah istilah modern dan standar yang diperkenalkan dengan UL 1449 Edisi ke-3 dan dilanjutkan hingga Edisi ke-5 saat ini. Di luar perubahan nama, standar SPD melibatkan pengujian yang lebih ketat (arus lonjakan 3.000A vs 500A), fitur keselamatan yang ditingkatkan, dan sistem klasifikasi Tipe 1-5 yang komprehensif.
Q2: Bisakah saya masih menggunakan perangkat TVSS lama saya?
A: Meskipun perangkat TVSS warisan mungkin terus berfungsi, mereka tidak memiliki fitur keselamatan modern dan mungkin tidak sesuai dengan persyaratan NEC saat ini. Pertimbangkan untuk meningkatkan jika: (1) peralatan menunjukkan indikator degradasi, (2) Anda menambahkan elektronik sensitif, (3) standar kepatuhan memerlukan daftar UL 1449 saat ini, atau (4) sebagai bagian dari jadwal pemeliharaan preventif 10-15 tahun.
Q3: Bagaimana perbandingan peringkat VPR dengan peringkat SVR lama?
A: Perbandingan numerik langsung menyesatkan. VPR (Voltage Protection Rating) menggunakan arus uji 3.000A, sedangkan SVR (Suppressed Voltage Rating) hanya menggunakan 500A. SPD modern dengan VPR 600V sebenarnya dapat memberikan perlindungan yang lebih baik daripada TVSS warisan dengan peringkat SVR 500V karena pengujian VPR mensimulasikan kondisi lonjakan yang lebih parah.
Q4: SPD Tipe apa yang harus saya tentukan untuk bangunan komersial baru?
A: Untuk perlindungan komprehensif, pertimbangkan pendekatan berlapis:
- Tipe 1 di pintu masuk layanan untuk proteksi petir (jika risiko petir tinggi)
- Tipe 2 di panel distribusi utama untuk proteksi lonjakan sisa
- Tipe 3 di lokasi peralatan penting (ruang server, kabinet kontrol)
Selalu verifikasi koordinasi dengan proteksi arus lebih hulu dan pastikan perangkat terdaftar di UL 1449 Edisi ke-5.
Kesimpulan: Tren Masa Depan dan Peran VIOX
Evolusi dari TVSS ke SPD mewakili lebih dari sekadar terminologi—ini mencerminkan kemajuan ilmu keselamatan, perubahan lingkungan listrik, dan meningkatnya pengakuan perlindungan lonjakan sebagai infrastruktur penting. Seiring standar terus berkembang, beberapa tren membentuk masa depan perlindungan lonjakan:
Arah Standar yang Muncul
- Integrasi dengan Smart Grid: SPD dengan kemampuan komunikasi untuk pemantauan jarak jauh dan pemeliharaan prediktif
- Peningkatan Perlindungan DC: Persyaratan yang disempurnakan untuk pengisian daya kendaraan listrik, penyimpanan baterai, dan susunan surya tegangan tinggi
- Pertimbangan Keamanan Siber: Perlindungan untuk SPD yang terhubung terhadap ancaman digital di lingkungan IoT industri
- Fokus Keberlanjutan: Pemilihan material dan persyaratan daur ulang akhir masa pakai untuk komponen perlindungan lonjakan
Komitmen VIOX terhadap Kepemimpinan Standar
Sebagai produsen peralatan proteksi listrik terkemuka, VIOX Electric mempertahankan partisipasi aktif dalam organisasi pengembangan standar. Lini produk SPD kami sepenuhnya mematuhi persyaratan UL 1449 Edisi ke-5, yang menggabungkan:
- Mekanisme perlindungan termal tingkat lanjut
- Pengujian daya tahan lonjakan arus tinggi
- Pelabelan klasifikasi Tipe 1-5 yang jelas
- Dokumentasi komprehensif untuk spesifikasi dan pemasangan yang tepat
Melangkah Maju dengan Percaya Diri
Apakah Anda memelihara instalasi TVSS lama atau menentukan sistem SPD baru, memahami evolusi standar ini memungkinkan pengambilan keputusan yang tepat. Dengan merangkul teknologi SPD modern dan persyaratan UL 1449 saat ini, para profesional kelistrikan dapat memastikan keselamatan sistem, umur panjang peralatan, dan kepatuhan terhadap peraturan dalam lanskap kelistrikan yang semakin kompleks.
Untuk spesifikasi teknis, panduan aplikasi, atau bantuan pemilihan produk dengan Perangkat Pelindung Lonjakan VIOX, hubungi tim dukungan teknik kami atau kunjungi bagian produk SPD di VIOX.com.
