Fotovoltaikus (PV) energiatermelő rendszerekben a kombináló doboz egy kritikus elektromos csatlakozási pontként szolgál, amely több napelem-lánc DC kimenetét egyesíti egyetlen betápláló vezetékbe, mielőtt az inverterhez csatlakozna. Ez az alapvető alkatrész nemcsak leegyszerűsíti a rendszer kábelezését, hanem létfontosságú túláramvédelmet, túlfeszültségvédelmet és központosított felügyeleti képességeket is biztosít, amelyek növelik a biztonságot és a hatékonyságot.
Villamossági vállalkozók, napelemszerelők és projektmenedzserek számára a megfelelő kombináló doboz konfiguráció kiválasztása – előre vezetékezett vagy egyedi – jelentősen befolyásolhatja a telepítési időt, a projekt költségeit, a rendszer biztonságát és a hosszú távú karbantartási követelményeket. Ez az átfogó útmutató mindkét megközelítést megvizsgálja, hogy segítsen megalapozott döntéseket hozni a napelemes telepítéseihez.

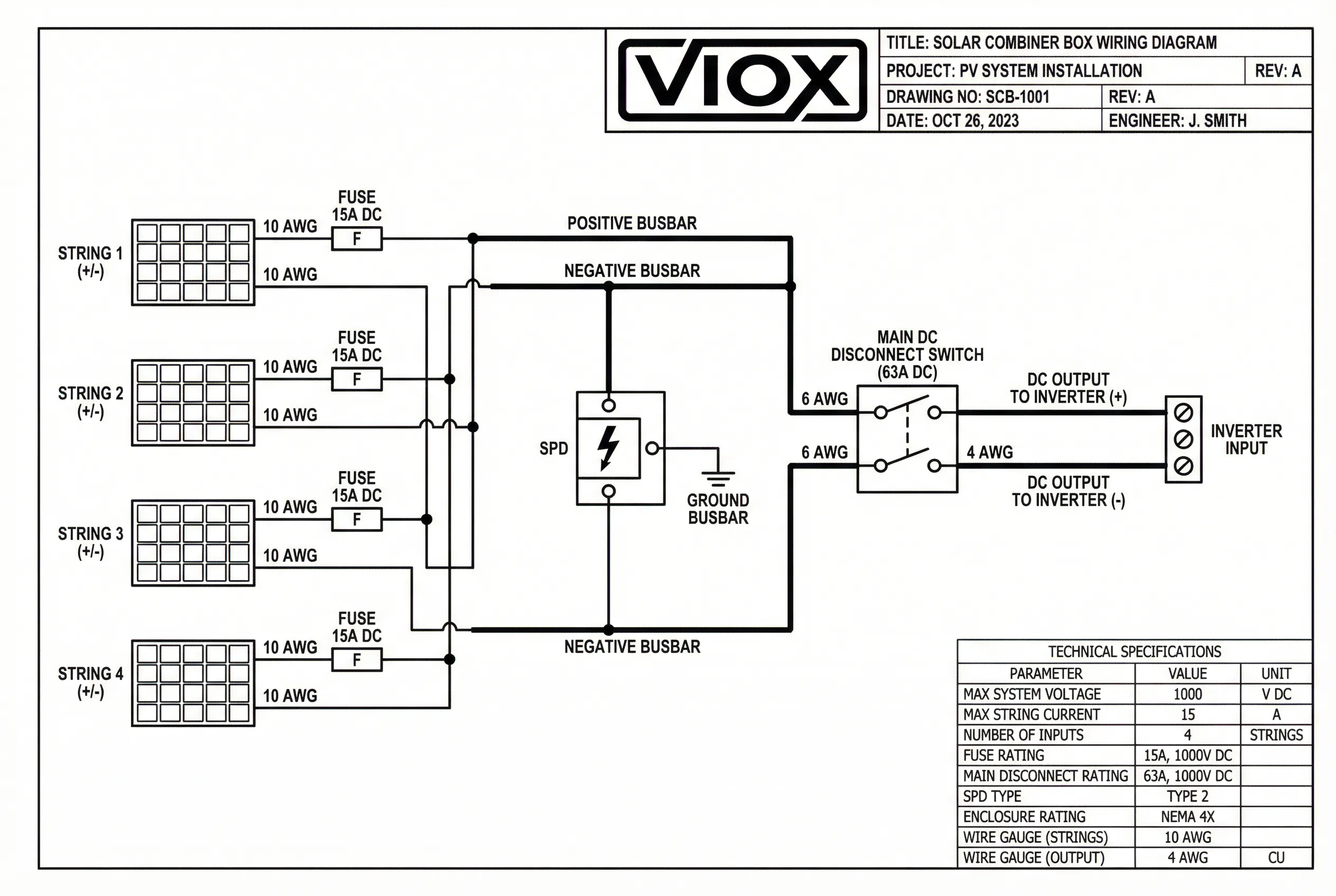

Mi az a kombináló doboz, és miért elengedhetetlen?
A napelem kombináló doboz, más néven PV kombináló doboz vagy tömb kombináló doboz, központi hubként működik, ahol több napelem-lánc pozitív és negatív vezetői találkoznak. Ahelyett, hogy több tucat egyedi vezetéket futtatnánk minden láncból közvetlenül az inverterhez – ami kusza, költséges és potenciálisan veszélyes helyzetet teremt –, a kombináló doboz ezeket a csatlakozásokat egyetlen, kezelhető kimeneti áramkörbe egyesíti.
A kombináló dobozok alapvető funkciói
- Áramegyesítés: 4-től 24+-ig terjedő egyedi láncok kimenetét egyesíti egy fő betáplálásba, csökkentve a vezetékfutásokat és az anyagköltségeket.
- TúláramvédelemTúláramvédelem.
- Túlfeszültség elleni védelem: Biztosítékokat vagy megszakítókat tartalmaz (általában a lánc rövidzárlati áramának 1,5-szeresére méretezve), amelyek leválasztják a hibás láncokat, és megakadályozzák a downstream berendezések károsodását. túlfeszültség-védelmi eszközök (SPDs) Túlfeszültség-védelem.
- : IEC/EN 61643-11 szabványoknak megfelelő túlfeszültség-levezetőkkel van integrálva, hogy védelmet nyújtson a villámcsapások és a feszültségcsúcsok ellen.Rendszerfelügyelet.
- : A fejlett modellek áramérzékelőket és feszültségfelügyeletet tartalmaznak a valós idejű teljesítménykövetéshez és a hibák észleléséhez.Biztonsági leválasztás.
: Kézi leválasztó kapcsolókat biztosít a biztonságos karbantartáshoz és a vészleállítási eljárásokhoz.
A legfrissebb iparági adatok szerint a megfelelően specifikált kombináló dobozok 30-40%-kal csökkenthetik a telepítési munkát, miközben javítják a rendszer általános megbízhatóságát. A teljes rendszerköltség kevesebb mint 1%-át képviselik, mégis a megtermelt áram 100%-át kezelik, ezért kiválasztásuk kritikus a projekt sikeréhez.

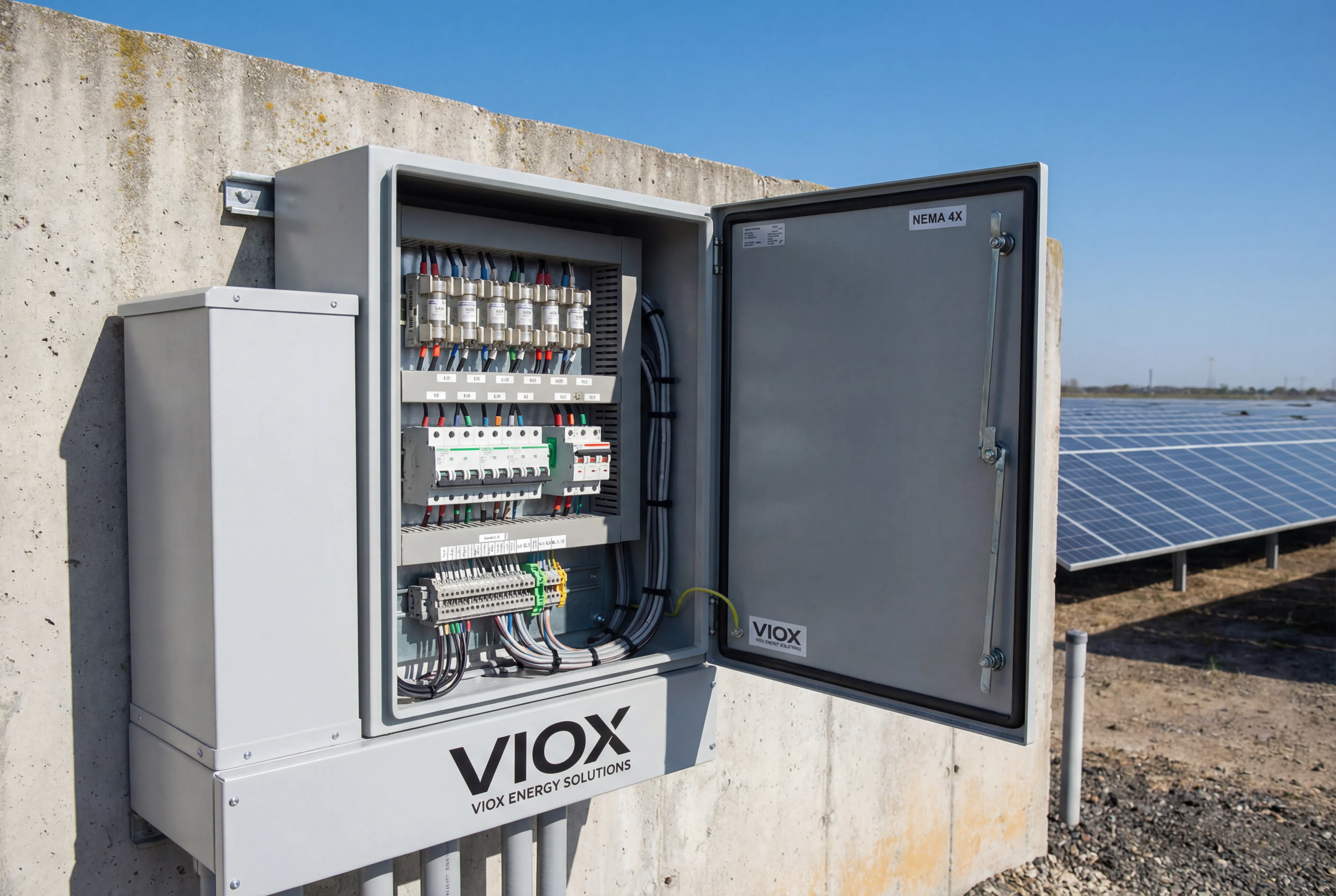

Előre vezetékezett kombináló doboz: A Plug-and-Play megoldás.
2. ábra: A VIOX kombináló doboz műszaki metszeti ábrája, amely bemutatja a belső alkatrészeket, beleértve a biztosítéktartókat, a gyűjtősíneket, az SPD túlfeszültség-védelmet és a sorkapocs-csatlakozásokat.
- Az előre vezetékezett kombináló dobozok előnyeiGyors telepítés.
- : 50-70%-kal csökkenti a helyszíni telepítési időt a hagyományos dobozok helyszíni vezetékezéséhez képest. A legtöbb lakossági telepítés 2-4 óra alatt befejeződik alapvető elektromos ismeretekkel.Alacsonyabb munkaköltségek.
- : Megszünteti a villanyszerelők szükségességét a komplex belső vezetékezés elvégzéséhez, jelentősen csökkentve a munkaköltségeket a kereskedelmi projektekben.Gyári minőségbiztosítás.
- : Minden csatlakozás 100%-os tesztelésen esik át a gyártóüzemben, biztosítva a megfelelő vezetékméretezést, a biztonságos lezárásokat és a helyes polaritást a szállítás előtt.Csökkentett telepítési hibák.
- : Az előre vezetékezett konfigurációk minimalizálják a helytelen vezetékezés, a fordított polaritás vagy a helytelen biztosítékértékek kockázatát, amelyek rendszerhibákat vagy biztonsági kockázatokat okozhatnak.Egyszerűsített megfelelőség.
- : UL 1741, UL 508A, NEC és IEC szabványok szerint gyártva, megfelelő tanúsítványokkal, egyszerűsítve az ellenőrzési és jóváhagyási folyamatokat.Plug-and-Play kényelem.
- Következetes minőség: Az MC4 csatlakozók a bemeneteken lehetővé teszik a közvetlen csatlakozást a napelem-láncokhoz krimpelő szerszámok vagy speciális berendezések nélkül.
: Minden egység ugyanazoknak a magas gyártási szabványoknak felel meg, kiküszöbölve a helyszíni építési minőség változékonyságát.
- Az előre vezetékezett kombináló dobozok hátrányaiKorlátozott testreszabhatóság.
- : Rögzített konfigurációkban kapható (általában 4, 6, 8 vagy 12 lánc), amelyek nem feltétlenül felelnek meg tökéletesen az egyedi projektkövetelményeknek.Feszültségkorlátozások.
- : A standard modellek általában 1000 V DC-re vannak méretezve; az 1500 V DC rendszerekre való frissítés speciális, előre vezetékezett opciókat igényel, amelyek korlátozottan állnak rendelkezésre.Konfigurációs korlátok.
- : Nem tudja könnyen kielégíteni a speciális követelményeket, mint például a kettős kimenetek, az integrált felügyeleti rendszerek vagy a nem szabványos láncszámok (pl. 15, 20 vagy 24 lánc).Magasabb egységköltség.
- : Az előre vezetékezett dobozok általában 20-40%-kal többe kerülnek egységenként, mint az egyenértékű, egyedi konfigurációjú dobozok a gyári munka és tesztelés miatt.Skálázhatósági korlátok.
- : A jövőbeli rendszerbővítéshez további komplett egységek vásárlására lehet szükség, ahelyett, hogy egyszerűen alkatrészeket adnánk a meglévő burkolatokhoz.Csak szabványosított funkciók.
: Tartalmazhat felesleges alkatrészeket, vagy hiányozhatnak a speciális alkalmazásokhoz szükséges konkrét funkciók.
Egyedi kombináló doboz: Személyre szabott mérnöki megoldások.
Az egyedi kombináló dobozokat úgy tervezték és szerelték össze, hogy megfeleljenek a konkrét projektkövetelményeknek, az alkatrészválasztással, a burkolat méretével, a bemeneti/kimeneti konfigurációkkal és a védelmi eszközökkel pontosan a rendszer specifikációihoz igazítva. Ezek a megoldások kiválóan alkalmasak nagyméretű kereskedelmi, ipari és közüzemi méretű napelemes telepítésekhez.
- Az egyedi kombináló dobozok előnyeiTökéletes rendszerintegráció.
- Alkalmazás-specifikus tervezés: Úgy tervezték, hogy megfeleljen a pontos láncszámoknak (még a szokatlan számoknak is, mint például a 22 vagy 28), a feszültségértékeknek és az áramspecifikációknak kompromisszumok nélkül.
- : Tartalmazhat speciális funkciókat, beleértve a kettős kimeneteket, az integrált kommunikációs modulokat, a fejlett felügyeleti rendszereket és a távdiagnosztikát.Feszültségrugalmasság.
- : Támogatja az 1000 V-tól 1500 V DC-ig terjedő rendszerek fejlődő szabványait megfelelő alkatrészértékekkel és szigetelési szintekkel.Környezeti optimalizálás.
- : A burkolat anyagai, az IP/NEMA besorolások és a védőbevonatok a konkrét éghajlati viszonyokhoz vannak kiválasztva – a sivatagi hőségtől a tengerparti korróziós környezetig.Költséghatékonyság nagy léptékben.
- : Nagy projektek (5 MW+) esetén az egyedi tervezés gyakran gazdaságosabbnak bizonyul, mint több szabványosított, előre vezetékezett egység vásárlása.Jövőbiztos tervezés.
- Fejlett védelem: Tartalmazhat további sorkapocs-kapacitást, tartalék biztosítékhelyeket és bővítési lehetőségeket a potenciális rendszerfrissítésekhez.
- : Integrálja a kifinomult túlfeszültség-védelmet, az ívzárlat-érzékelést és a láncszintű felügyeletet, amelyek nem állnak rendelkezésre a szabványos, előre vezetékezett megoldásokban.Egyedi telephelyi követelmények.
Egyedi kombináló dobozok hátrányai
- Hosszabb átfutási idők: A tervezés, az alkatrészbeszerzés és a gyártás általában 4-8 hetet vesz igénybe, szemben az előre vezetékezett opciók 1-2 hetével.
- Magasabb kezdeti tervezési költségek: A tervezési díjak, a műszaki rajzok és az egyedi specifikációk többletköltségeket jelentenek, különösen kisebb projektek esetén.
- Telepítés bonyolultsága: Tapasztalt, engedéllyel rendelkező villanyszerelőket igényel a megfelelő helyszíni összeszereléshez, teszteléshez és üzembe helyezéshez, ami növeli a munkaköltségeket.
- Minőségi változékonyság: A teljesítmény nagymértékben függ a szerelő szakmai tudásától; a rossz minőségű kivitelezés laza csatlakozásokat, termikus problémákat és biztonsági kockázatokat okozhat.
- Helyszíni tesztelés szükséges: Minden egyedi összeállítást alapos tesztelésnek kell alávetni a telepítés után, ami időt vesz igénybe és speciális berendezéseket igényel.
- Dokumentációs teher: Az egyedi konfigurációk részletes megvalósulási rajzokat, alkatrész-specifikációkat és karbantartási dokumentációt igényelnek a szabályozási megfeleléshez.
- Hosszabb projektidővonalak: A hosszabb gyártási és telepítési időszakok késleltethetik a teljes projekt befejezését és az üzembe helyezési ütemterveket.
Átfogó összehasonlító táblázat
| Jellemző | Előre vezetékezett kombináló doboz | Egyedi kombináló doboz |
|---|---|---|
| Telepítési idő | 2-4 óra | 6-12 óra |
| Szükséges munkavégzési készség | Alapvető elektromos ismeretek | Engedéllyel rendelkező villanyszerelő kötelező |
| Átfutási idő | 1-2 hét | 4-8 hét |
| Tipikus költség (8 string) | $800-$1,500 | $600-$1,200 (anyag + munkadíj) |
| String szám opciók | Fix (4, 6, 8, 12) | Bármilyen konfiguráció (1-32+) |
| Feszültség Értékelés | Általában 1000V DC | 1000V-1500V DC testreszabható |
| Minőségellenőrzés | 100% gyárilag tesztelve | A szerelőtől függ |
| Testreszabás | A rendelkezésre álló modellekre korlátozva | Teljesen testreszabható |
| Garancia | 5-10 év gyártói | Alkatrészenként változó |
| Legjobb | Lakossági, kiskereskedelmi | Nagy kereskedelmi, közüzemi méretű |
| Monitoring integráció | Csak standard modellek | Teljesen integrált elérhető |
| Megfelelőségi tanúsítvány | Előtanúsított (UL, IEC) | Helyszíni ellenőrzést igényel |
Alkalmazásspecifikus kiválasztási útmutató
| Projekt típusa | Rendszer mérete | Javasolt megoldás | Főbb Szempontok |
|---|---|---|---|
| Lakossági | 5-15 kW (2-4 string) | Előre vezetékezett | Gyors telepítés, felhasználóbarát |
| Kiskereskedelmi | 25-100 kW (6-12 string) | Előre vezetékezett | Költséghatékony, megbízható |
| Nagy kereskedelmi | 250 kW-1 MW (16-24 string) | Egyedi | Specifikus követelményekre optimalizálva |
| Közüzemi méretű | 5+ MW (32+ string) | Egyedi | Fejlett monitoring, skálázhatóság |
| Távoli/Hálózaton kívüli | Változó | Előre vezetékezett | Egyszerűsített karbantartás, megbízhatóság |
| Zord környezet | Változó | Egyedi | Speciális burkolatok, védelmi besorolások |
Műszaki adatok összehasonlítása
| Komponens | Előre vezetékezett standard | Egyedi opciók |
|---|---|---|
| Burkolat anyaga | ABS/Polikarbonát keverék | ABS, Polikarbonát, Rozsdamentes acél 304/316 |
| Védelmi besorolás | NEMA 4X / IP65 | NEMA 3R -től 4X / IP54 -től IP67 -ig |
| Biztosíték méret | 10×38mm standard | 10×38mm, 14×51mm, egyedi méretek |
| Biztosíték névleges értéke | 15A tipikus (fix) | 10A-63A az Isc × 1,5 alapján |
| Üzemi hőmérséklet | -40°C és +60°C között | -40°C és +85°C között elérhető |
| Bemeneti csatlakozók | MC4 csatlakozók | MC4, MC3, H4, vagy csatlakozóblokkok |
| Kimeneti vezeték mérete | 4-14 AWG fix | 14 AWG-től 500 MCM-ig testreszabható |
| SPD típus | 2. típus (standard modellek) | 1. típus, 2. típus, vagy kombinált |
| Megszakító opciók | Fix 63A tipikus | 20A-630A MCCB elérhető |
| Monitoring | Választható egyes modelleken | Teljesen integrált rendszerek elérhetők |
Költségelemzés: A teljes projekt gazdaságossága
A valós költségösszehasonlítás megértéséhez elemezni kell a kezdeti beruházást és a hosszú távú működési költségeket a tipikus projekt forgatókönyvekben.
Kis lakossági projekt (10 kW, 3 string)
Előre vezetékezett megoldás:
- Felszerelés: $600
- Szerelési munka (3 óra): $300
- Összesen: $900
- Idővonal: 1 nap
Egyedi megoldás:
- Anyagok: $400
- Tervezés/Mérnöki munka: $200
- Szerelési munka (6 óra): $600
- Összesen: 1200 USD
- Idővonal: 4-6 hét
Győztes: Előre vezetékezett ($300 és 5+ hét megtakarítás)
Közepes kereskedelmi projekt (250 kW, 18 string)
Előre vezetékezett megoldás:
- Felszerelés (2× 12-string egység): $3,000
- Szerelési munka (6 óra): $600
- Összesen: $3,600
- Korlátozások: Nem optimális konfiguráció
Egyedi megoldás:
- Anyagok: $2,400
- Tervezés/Mérnöki munka: $400
- Szerelési munka (10 óra): $1,000
- Összesen: $3,800
- Tökéletes konfigurációs egyezés
Győztes: Döntetlen (hasonló költségek, az egyedi jobb integrációt kínál)
Közművi méretű projekt (5 MW, 120 string)
Előre vezetékezett megoldás:
- Felszerelés (10× 12-string egység): $18,000
- Szerelési munka (30 óra): $3,000
- Összesen: $21,000
- Több összekötési pont szükséges
Egyedi megoldás:
- Anyagok: $12,000
- Tervezés/Mérnöki munka: $2,000
- Szerelési munka (60 óra): $6,000
- Integrált felügyelet: $2,000
- Összesen: $22,000
- Egyetlen optimalizált rendszer fejlett felügyelettel
Győztes: Egyedi (jobb hosszú távú érték a hasonló kezdeti költségek ellenére)
Mikor válasszunk előre vezetékezett kombináló dobozokat
Válasszon előre vezetékezett megoldásokat, ha projektje megfelel ezeknek a kritériumoknak:
- Gyorsított ütemtervek: Azonnali telepítést igénylő projektek, amelyek nem várhatnak az egyedi tervezési és gyártási átfutási időkre.
- Standard konfigurációk: Rendszertervek gyakori stringszámokkal (4, 6, 8 vagy 12), amelyek tökéletesen illeszkednek a rendelkezésre álló előre vezetékezett modellekhez.
- Költségvetési korlátok: Korlátozott költségvetésű projektek, amelyek az alacsonyabb munkaköltségeket részesítik előnyben a testreszabott funkciókkal szemben.
- Távoli helyszínek: Olyan helyszínek, ahol a speciális villanyszerelők helyszíni összeszerelésre való behozatala nehéz vagy költséges.
- Lakóépületek telepítése: Egyszerűsített telepítésből és egyértelmű megfelelőségből profitáló lakástulajdonosi projektek.
- Több hasonló telephely: Portfólió telepítések, ahol a telephelyek közötti szabványosítás leegyszerűsíti a karbantartást és a pótalkatrész-készletet.
- Korlátozott műszaki személyzet: Olyan szervezetek, amelyek nem rendelkeznek házon belüli villamosmérnöki erőforrásokkal az egyedi specifikációk kidolgozásához.
Mikor válasszunk egyedi kombináló dobozokat
Válasszon egyedi tervezésű megoldásokat az alábbi esetekben:
- Egyedi stringszámok: Olyan rendszerek, amelyek nem szabványos konfigurációkat igényelnek, mint például 15, 20, 24 vagy 32+ string, amelyek nem egyeznek a vezetékezett opciókkal.
- 1500V DC rendszerek: Nagyfeszültségű telepítések, amelyek speciális alkatrészeket és fokozott szigetelést igényelnek, amelyek nem állnak rendelkezésre a szabványos, előre vezetékezett modellekben.
- Zord környezetek: Szélsőséges éghajlati viszonyok (sivatagi hőség, tengerparti korrózió, sarkvidéki hideg), amelyek speciális burkolatanyagokat és védelmi besorolásokat igényelnek.
- Fejlett felügyelet: Olyan projektek, amelyek integrált stringszintű felügyeletet, távdiagnosztikát vagy SCADA rendszerintegrációt igényelnek.
- Kettős kimeneti követelmények: Olyan rendszerek, amelyek több invertert táplálnak, vagy külön pozitív és negatív buszkonfigurációt igényelnek.
- Közművi projektek: Nagy (5 MW+) telepítések, ahol az egyedi tervezés jobb gazdaságosságot és rendszeroptimalizálást biztosít.
- Jövőbeli bővítési tervek: Olyan telephelyek, ahol tervezett kapacitásnövelés van, amely előre telepített bővítési kapacitást és tartalék sorkapocs-pozíciókat igényel.
- Különleges szabályozási követelmények: Olyan projektek, amelyekre egyedi helyi előírások, közművi specifikációk vagy katonai/kormányzati szabványok vonatkoznak.
A telepítés legjobb gyakorlatai
A kombináló doboz választásától függetlenül a megfelelő telepítési eljárások betartása biztosítja az optimális teljesítményt és biztonságot:
Helyszín kiválasztása
- Szerelje fel a napelem-mezőtől 3-5 méteren belül a vezetékek hosszának és a feszültségesés minimalizálása érdekében
- Helyezze észak felé vagy árnyékos helyre a hőterhelés csökkentése érdekében
- Biztosítsa a karbantartáshoz való hozzáférést legalább 1 méteres távolsággal
- Kerülje a vízfelhalmozódásra vagy árvízre hajlamos helyeket
- Szerelje fel kényelmes munkamagasságban (1,5-2 méter) a könnyű ellenőrzés érdekében
Elektromos szempontok
- Ellenőrizze, hogy minden string feszültsége megegyezik-e, mielőtt a kombináló sorkapcsokhoz csatlakoztatná
- A feszültség alá helyezés előtt multiméteres teszteléssel ellenőrizze a megfelelő polaritást
- Méretezze a biztosítékokat a maximális string rövidzárlati áram (Isc) 1,5-szeresére
- Szerelje fel a túlfeszültség-levezetőket (SPD) a gyártó specifikációinak megfelelő földeléssel
- Használjon legalább 90°C-ra minősített vezetéket a NEC 690.31 szerint
Környezetvédelem
- Használjon UV-álló kábeltömszelencéket minden csővezeték bemenethez
- Zárja le az összes fel nem használt kivágást az IP/NEMA besorolás fenntartása érdekében
- Szereljen be szellőzőnyílásokat magas páratartalmú környezetben a páralecsapódás megakadályozása érdekében
- Használjon rozsdamentes acél hardvert a tengerparti alkalmazásokban a korrózió elleni védelem érdekében
- Fontolja meg a védőponyvákat vagy burkolatokat a szélsőséges napsugárzás esetén
Tesztelés és üzembe helyezés
- A feszültség alá helyezés előtt végezzen szigetelési ellenállás vizsgálatot (megohmmérő): minimum 1 MΩ
- Ellenőrizze, hogy minden biztosíték megfelelően van-e méretezve, és megfelelően van-e behelyezve a tartókba
- Ellenőrizze, hogy a túlfeszültség-levezető (SPD) jelzőfényei normál működést mutatnak-e
- Terhelés nélküli körülmények között tesztelje a leválasztó kapcsolókat
- Mérje meg és dokumentálja az üresjárati feszültséget és a rövidzárlati áramot minden string esetében
- A működés megkezdése után 24 órával végezzen hőkamerás vizsgálatot a forró pontok azonosítására
Karbantartási követelmények és hosszú távú szempontok
Előre vezetékezett kombináló doboz karbantartása
Negyedéves ellenőrzések:
- A burkolat vizuális vizsgálata repedések, UV-degradáció vagy vízbehatolás szempontjából
- Ellenőrizze, hogy a túlfeszültség-levezető (SPD) jelzőfényei normál működést mutatnak-e
- Ellenőrizze a rovarfészkek vagy törmelék felhalmozódását a burkolat belsejében
Éves karbantartás:
- Minden csatlakozás hőkamerás vizsgálata a kialakuló forró pontok azonosítására
- Húzza meg újra az összes sorkapcsot a gyártó specifikációi szerint
- Tesztelje a biztosítékok folytonosságát, és cserélje ki azokat, amelyek elszíneződést mutatnak
- Tisztítsa meg a szellőzőnyílásokat, és ellenőrizze a tömítés állapotát
5 éves szerviz:
- Cserélje ki a túlfeszültség-levezetőket (SPD) a gyártó ajánlásai szerint
- Átfogó elektromos vizsgálat, beleértve a szigetelési ellenállást is
- Fontolja meg a felügyeleti rendszerek frissítését, ha rendelkezésre áll
Egyedi kombináló doboz karbantartása
Havi ellenőrzések (első év):
- Részletes hőkamerás vizsgálat a megfelelő telepítési minőség ellenőrzésére
- Figyelje a laza csatlakozások vagy a túlmelegedés jeleit
- Dokumentálja az alapértelmezett teljesítményadatokat a jövőbeli összehasonlításhoz
Negyedéves ellenőrzések (az első év után):
- Az összes hozzáférhető alkatrész szemrevételezése
- Ellenőrizze, hogy az összes jelzőfény és felügyeleti rendszer megfelelően működik-e
- A kritikus csatlakozások nyomatékának ellenőrzése
Éves karbantartás:
- A teljes rendszer termikus felmérése
- A leromlás jeleit mutató alkatrészek cseréje
- A megvalósult dokumentáció frissítése a változásokkal
- A tartalék felügyeleti és kommunikációs rendszerek tesztelése
Alkatrészcsere ütemterv:
- Biztosítékok: Működés után azonnal cserélje ki; 2 évente ellenőrizze
- SPD-k: 5 évente vagy villámcsapás után cserélje ki
- Megszakítók: Évente tesztelje; 10 évente cserélje ki
- Csatlakozók: 2 évente ellenőrizze; cserélje ki, ha korróziót mutat
Ipari szabványok és megfelelőségi követelmények
A kombináló dobozoknak számos átfedő szabványnak kell megfelelniük a telepítési helytől és az alkalmazástól függően:
Egyesült Államok:
- NEC 690. cikk: Napelemes fotovoltaikus rendszerek
- UL 1741: Inverterek, konverterek, vezérlők és összekapcsoló rendszerek berendezései
- UL 508A: Ipari vezérlőpanelek
- NEMA 250: Burkolattípusok és környezeti védelmi besorolások
Nemzetközi:
- IEC 61439: Kisfeszültségű kapcsoló- és vezérlőberendezés-szerelvények
- IEC 61643-11: Túlfeszültség-védelmi eszközök kisfeszültségű rendszerekhez
- IEC 60529: Védettségi fokozatok (IP-besorolások)
- IEC 62305: Villámvédelem
Tanúsítási szempontok:
- Az előre huzalozott egységek általában UL-listával rendelkeznek a teljes szerelvényre
- Az egyedi dobozok helyszíni értékelést vagy különleges ellenőrzést igényelhetnek
- Egyes joghatóságok meghatározott tanúsítványokat írnak elő a közműhálózathoz való csatlakozáshoz
- Az exportprojekteknek meg kell felelniük a célország követelményeinek (CE-jelölés, CCC stb.)
Gyakran Ismételt Kérdések
K: Hány stringet képes kezelni egy kombináló doboz?
V: Az előre huzalozott kombináló dobozok általában 4-12 stringet fogadnak be a standard konfigurációkban, míg az egyedi megoldások 1-32+ stringet is kezelhetnek a tervezéstől függően. A kiválasztás a teljes rendszeráramtól (az összes string Isc értékének összege) és a kombináló doboz maximális névleges kapacitásától függ. Lakossági rendszerekhez (3-6 string) az előre huzalozott opciók jól működnek. A kereskedelmi telepítések (12-24 string) gyakran profitálnak az egyedi tervezésből.
K: Használhatok előre huzalozott és egyedi kombináló dobozokat ugyanabban a rendszerben?
V: Igen, a hibrid megközelítések jól működnek a nagy telepítéseknél. Használjon előre huzalozott dobozokat a standard tömb szakaszokhoz a költségek és a telepítési idő megtakarítása érdekében, miközben egyedi dobozokat telepít a speciális konfigurációkat, a fejlett felügyeletet vagy az egyedi környezeti védelmet igénylő területeken. Győződjön meg arról, hogy minden egység megfelel ugyanazon feszültségszintnek és földelési követelményeknek.
K: Mi egy kombináló doboz tipikus élettartama?
V: A minőségi kombináló dobozok megfelelő karbantartás mellett 20-25 évig bírják, ami megfelel a tipikus napelem garanciáknak. A burkolat általában tovább tart, mint a belső alkatrészek. Várhatóan 5-7 évente cserélje ki az SPD-ket, a biztosítékokat szükség szerint működés után, a megszakítókat pedig 10-15 évente. A jó hírű gyártók előre huzalozott egységei gyakran 5-10 év garanciát tartalmaznak, míg az egyedi szerelvények garanciája az alkatrészválasztástól függ.
K: Szükségem van kombináló dobozra a mikroinverteres rendszerekhez?
V: Általában nem. A mikroinverteres rendszerek minden panelnél átalakítják az egyenáramot váltóárammá, így nincs szükség egyenáramú string kombinálásra. Azonban szükség lehet egy váltóáramú kombináló dobozra több inverter kimenetének egyesítéséhez, mielőtt csatlakozna a fő elosztótáblához vagy a közműhálózati csatlakozási ponthoz. Ez különösen gyakori a kereskedelmi mikroinverteres telepítéseknél.
K: Hogyan számíthatom ki a megfelelő biztosítékméretet a kombináló dobozomhoz?
V: Használja ezt a képletet: Biztosíték névleges értéke = 1,5 × String rövidzárlati árama (Isc). Például, ha a napelemeinek Isc értéke 10A, számítsa ki a 10A × 1,5 = 15A értéket. Mindig kerekítsen felfelé a következő standard biztosítékméretre. Soha ne használjon alacsonyabb névleges értékeket (zavaró lekapcsolásokat okoz) vagy magasabb névleges értékeket (csökkenti a védelmet). Vegye figyelembe a hőmérsékleti hatásokat: Az Isc körülbelül 0,05%/°C-kal nő 25°C felett.
K: Mi a különbség az 1. típusú és a 2. típusú túlfeszültség-védelmi eszközök között a kombináló dobozokban?
V: Az 1. típusú SPD-k (I. osztály) a közvetlen villámcsapások ellen védenek, és a szervizbejáratnál vannak felszerelve. A 2. típusú SPD-k (II. osztály) a közvetett túlfeszültségek és kapcsolási túlfeszültségek ellen védenek, és általában a kombináló dobozokban vannak felszerelve. A teljes körű védelem érdekében egyes rendszerek koordinált 1+2 típusú kombinált SPD-ket használnak. Magas villámveszélyes területeken fontolja meg a standard 2. típusról a kombinált védelemre való frissítést.
K: Frissíthetek egy előre huzalozott kombináló dobozt további stringekkel később?
V: Ez az adott modelltől függ. Egyes előre huzalozott egységek tartalmaznak tartalék biztosítékhelyeket vagy csatlakozókapacitást a jövőbeni bővítéshez, de sok csak a névleges stringszámukra van konfigurálva. Ha rendszerbővítést tervez, vagy válasszon egy nagyobb előre huzalozott modellt (pl. 8 stringes doboz 6 stringes rendszerhez), vagy válasszon egyedi megoldást, amelyet bővítési kapacitással terveztek. A névleges kapacitáson túli stringek hozzáadása sérti a biztonsági szabványokat és érvényteleníti a garanciákat.
Következtetés: A megfelelő választás a napelemprojekthez
Az előre huzalozott és az egyedi kombináló dobozok közötti döntés végső soron az adott projekt paramétereitől függ: időkeret, költségvetés, rendszerkonfiguráció, műszaki követelmények és hosszú távú működési célok. Az előre huzalozott megoldások a sebesség, az egyszerűség és a szabványosítás terén jeleskednek – ideálisak lakossági telepítésekhez és gyorsított kereskedelmi projektekhez hagyományos tervekkel. Az egyedi kombináló dobozok páratlan rugalmasságot, optimalizált integrációt és speciális képességeket biztosítanak, amelyek elengedhetetlenek a közművi méretű telepítésekhez, a zord környezetekhez és az egyedi rendszerkövetelményekhez.
A legtöbb lakossági és kis kereskedelmi projekt esetében, amelyek legfeljebb 100 kW-osak és standard stringszámmal rendelkeznek, az előre huzalozott kombináló dobozok kínálják a legjobb értéket a csökkentett munkaköltségek, a gyorsabb telepítés és a gyárilag garantált minőség révén. A közepes méretű kereskedelmi projektek (100-500 kW) profitálnak mindkét opció gondos értékeléséből a konkrét helyszíni feltételek és konfigurációs követelmények alapján. Az 1 MW feletti nagy kereskedelmi és közművi méretű telepítések szinte mindig indokolják az egyedi tervezésű megoldásokat a kiváló rendszerintegráció, a fejlett felügyeleti képességek és a hosszú távú működési előnyök révén.
Lépjen kapcsolatba a VIOX Electric-kel a kombináló doboz megoldásaiért
A VIOX Electric-nél prémium előre huzalozott kombináló dobozokat és egyedi tervezésű megoldásokat is gyártunk bármilyen méretű napelemtelepítésekhez. Termékeink megfelelnek az összes fontosabb nemzetközi szabványnak (UL, IEC, NEC megfelelőség), és szigorú 100%-os gyári tesztelésen esnek át a szállítás előtt. A villanyszerelők, a napelemtelepítők és a projektfejlesztők kiszolgálásában szerzett több mint 15 éves tapasztalatunkkal szakértői műszaki támogatást nyújtunk a kezdeti specifikációtól a hosszú távú karbantartásig.
Akár gyorsan telepíthető előre huzalozott egységekre van szüksége lakossági portfóliókhoz, akár kifinomult egyedi tervekkel rendelkező közművi méretű projektekhez, mérnöki csapatunk az Ön egyedi igényeire optimalizált megoldásokat kínál. Vegye fel a kapcsolatot a VIOX Electric-kel még ma a műszaki konzultációért, a termékspecifikációkért és a versenyképes árakért a következő napelem kombináló doboz projektjéhez. Segítsünk Önnek biztonságosabb, hatékonyabb és megbízhatóbb napelemtelepítéseket építeni.
