A modern ipari elektromos elosztó rendszerekben, a gyűjtősín rendszerek az energiaelosztás gerincét képezik, az áramot a fő forrásoktól a különböző áramköri védelmi eszközökhöz és terhelésekhez irányítják. A kapcsolat öntött tokos megszakítók (MCCB-k) és a gyűjtősínek között kritikus csomópontot jelent, ahol a helytelen telepítés túlmelegedéshez, rendszerhibákhoz és biztonsági kockázatokhoz vezethet. Az ipari adatok azt mutatják, hogy a laza vagy nem megfelelően meghúzott gyűjtősín csatlakozások az elektromos panelhibák jelentős százalékát teszik ki.
Ez az átfogó útmutató feltárja az MCCB-gyűjtősín csatlakozások műszaki követelményeit, a legjobb telepítési gyakorlatokat és a védelmi koordinációs stratégiákat. Akár új kapcsolóberendezést tervez, akár meglévő elosztó paneleket tart karban, a megfelelő csatlakozási módszerek megértése biztosítja a rendszer megbízhatóságát, az IEC szabványoknak való megfelelést és a hosszú távú üzembiztonságot. A nyomatékspecifikációktól a szelektív koordinációig mindent lefedünk, amit a villamosmérnököknek és a telepítési szakembereknek tudniuk kell erről a lényeges interfészről.
A gyűjtősín rendszerek és az MCCB integráció megértése
Mik azok a gyűjtősín rendszerek?
A gyűjtősín egy fém vezető – jellemzően rézből vagy alumíniumból készül –, amely elosztja az elektromos energiát a kapcsolóberendezésekben, panel táblákban és elosztó szerelvényekben. A kábelekkel ellentétben a gyűjtősínek alacsony impedanciát, nagy áramterhelhetőséget és kompakt telepítést kínálnak zárt rendszerekben. Ezek képezik a fő elosztó artériákat az ipari létesítményekben, kereskedelmi épületekben és erőművekben.
A gyűjtősínek különböző konfigurációkban kaphatók: lapos rudak, üreges profilok vagy speciális profilok, amelyeket meghatározott áramerősségre terveztek. Az anyagválasztás jelentősen befolyásolja a teljesítményt – a réz gyűjtősínek kiváló vezetőképességet és tartósságot biztosítanak, míg az alumínium könnyebb, költséghatékonyabb alternatívát kínál bizonyos alkalmazásokhoz.
Miért MCCB-k a gyűjtősín elosztáshoz?
Öntött tokos megszakítók a gyűjtősín elosztó rendszerekben az elsődleges túláramvédelmi eszközök. Összehasonlítva a miniatűr megszakítók (MCB-k), -vel, az MCCB-k nagyobb áramerősséget (általában 16A-tól 1600A-ig) kezelnek, és állítható kioldási beállításokat biztosítanak mind a termikus túlterhelés, mind a mágneses rövidzárlat elleni védelemhez.
Az MCCB-k integrálása a gyűjtősín rendszerekkel számos előnyt kínál:
- Nagy megszakítóképesség: A modern MCCB-k rövidzárlati megszakítóképességet (Icu) biztosítanak 25 kA-tól 150 kA-ig, ami elengedhetetlen a nagy teljesítményű gyűjtősín rendszerek védelméhez
- Kompakt telepítés: A közvetlen gyűjtősín csatlakozás kiküszöböli a terjedelmes kábelcsatlakozásokat és csökkenti a panel helyigényét
- Rugalmas konfiguráció: Több MCCB is csatlakoztatható egyetlen gyűjtősín rendszerhez, hatékony radiális vagy szelektív elosztó hálózatokat hozva létre
- Megbízható védelem: A termikus-mágneses vagy elektronikus kioldóegységek védik a lefelé menő áramköröket, miközben koordinálják a felfelé menő eszközökkel a rendszer szelektivitását
Az IEC 61439 kisfeszültségű kapcsolóberendezésekre vonatkozó szabványok szerint a megfelelő MCCB-gyűjtősín integrációnak igazolt hőmérséklet-emelkedési határértékeket és rövidzárlati ellenállási képességet kell bemutatnia teszteléssel vagy tervezési ellenőrzéssel.
Csatlakozási módszerek és legjobb gyakorlatok
Az MCCB-k és a gyűjtősínek közötti megfelelő csatlakozás a megbízható elektromos elosztás alapját képezi. A rossz csatlakozások nagy ellenállású kötéseket hoznak létre, amelyek túlzott hőt termelnek, ami berendezés meghibásodásához, tűzveszélyhez és nem tervezett leállásokhoz vezet.
A gyűjtősín csatlakozási módszereinek típusai
1. Közvetlen csavaros csatlakozás
A legelterjedtebb módszer az, hogy az MCCB kapcsait közvetlenül a gyűjtősínhez csavarozzák kiváló minőségű rögzítőelemekkel. Az MCCB kapocslapjai síkban illeszkednek az előkészített gyűjtősín felülethez, fém-fém érintkezési felületet hozva létre. Ez a módszer a következőket igényli:
- Lapos, tiszta érintkezési felületek mind a gyűjtősín, mind az MCCB kapcsain
- Megfelelő beállítás a mechanikai feszültség elkerülése érdekében
- A gyártó által meghatározott nyomatékértékek az optimális szorítóerő érdekében
2. Füles csatlakozás
Egyes telepítések préselt füleket vagy mechanikus csatlakozókat használnak a gyűjtősín és az MCCB kapcsai között. Ez a megközelítés rugalmasságot biztosít, ha az MCCB rögzítési pozíciója nem illeszkedik tökéletesen a gyűjtősínhez, de egy további csatlakozási pontot ad hozzá, amelyet megfelelően karban kell tartani.
3. Plug-On/Fésűs gyűjtősín rendszerek
Bizonyos MCCB kialakítások plug-on képességekkel rendelkeznek a speciálisan tervezett fésűs gyűjtősínekre vagy gyűjtősín adapterekre történő gyors telepítéshez. Ezek a rendszerek biztosítják a következetes csatlakozási minőséget, de kompatibilis MCCB modelleket és gyűjtősín profilokat igényelnek.
Kritikus nyomatékspecifikációk
A megfelelő nyomaték alkalmazása a legfontosabb tényező a gyűjtősín csatlakozás megbízhatóságában. Az alul meghúzott csatlakozások nagy ellenállású kötéseket hoznak létre, amelyek túlmelegednek; a túlhúzott rögzítőelemek károsítják a meneteket és deformálják az érintkezési felületeket.
Mindig kövesse az MCCB gyártó által megadott nyomatékértékeket. Referencia útmutatóként a tipikus tartományok a következők:
| MCCB keretméret | Kapocs csavar mérete | Tipikus nyomatéktartomány |
|---|---|---|
| Akár 100 A | M6 | 5-10 Nm (44-88 lb-in) |
| 125-250A | M8 | 15-21 Nm (133-186 lb-in) |
| 400-630A | M10 | 30-50 Nm (265-442 lb-in) |
| 800A és felette | M12 vagy nagyobb | 50-70 Nm (442-619 lb-in) |
Megjegyzés: Ezek az értékek illusztratívak. A pontos specifikációkért mindig konzultáljon a VIOX MCCB műszaki dokumentációjával.
Alapvető nyomaték alkalmazási gyakorlatok:
- Használjon kalibrált nyomatékkulcsot – soha ne becsülje meg érzésre
- Alkalmazza a nyomatékot progresszív sorrendben, ha több csavar rögzít egy csatlakozást
- Ellenőrizze újra a nyomatékértékeket a kezdeti feszültség alá helyezés után (a termikus ciklus befolyásolhatja a kötés szorosságát)
- Dokumentálja a nyomaték ellenőrzését az üzembe helyezési dokumentáció részeként
Felület előkészítése és érintkezés kezelése
A fém-fém interfész minősége közvetlenül befolyásolja a csatlakozási ellenállást és a hosszú távú megbízhatóságot.
Réz gyűjtősínekhez:
- Távolítsa el az oxidációt vagy a felületi szennyeződéseket nem abrazív tisztítószerrel
- A finom csiszolóvászonnal végzett enyhe csiszolás javíthatja a felület minőségét
- Tisztítsa meg izopropil-alkohollal, és hagyja teljesen megszáradni
- A re-oxidáció minimalizálása érdekében a készítés után azonnal csatlakoztassa
Alumínium gyűjtősínekhez:
- Távolítsa el az oxidréteget rozsdamentes acél kefével vagy csiszolópárnával
- Vigyen fel egy vékony réteg alumíniumhoz való antioxidáns vegyületet
- Azonnal fejezze be a csatlakoztatást – az alumínium gyorsan oxidálódik, ha levegőnek van kitéve
- Az antioxidáns vegyület megakadályozza a nagy ellenállású oxidrétegek újraképződését
Vegyes fém csatlakozások (réz-alumínium):
A réz MCCB-k alumínium gyűjtősínekhez való csatlakoztatása vagy fordítva különös figyelmet igényel a galvanikus korrózió lehetősége miatt. Használjon:
- Bimetál átmeneti lemezeket vagy alátéteket
- Mindkét fémhez alkalmas antioxidáns vegyületet
- Rozsdamentes acél szerelvényeket a galvanikus cellaképződés minimalizálása érdekében
Szerelvények és alátétek kiválasztása
A megfelelő rögzítőelemek megbízható, hosszú távú kapcsolatokat biztosítanak:
- Csavar minősége: Használjon 8.8 vagy magasabb osztályú acélcsavarokat a gyártó előírásai szerint
- Lapos alátétek: Egyenletesen ossza el a szorítóerőt az érintkező felületeken
- Rugós alátétek vagy Belleville alátétek: Tartsa fenn a szorítóerőt a hőtágulási/összehúzódási ciklusok ellenére
- Záró alátétek: Akadályozza meg a rögzítőelemek meglazulását a vibráció miatt (gyakori a motorvezérlési alkalmazásokban)
Soha ne cserélje ki a rögzítőelemeket alacsonyabb minőségű szerelvényekre. A megtakarított néhány cent katasztrofális csatlakozási hibákhoz vezethet.

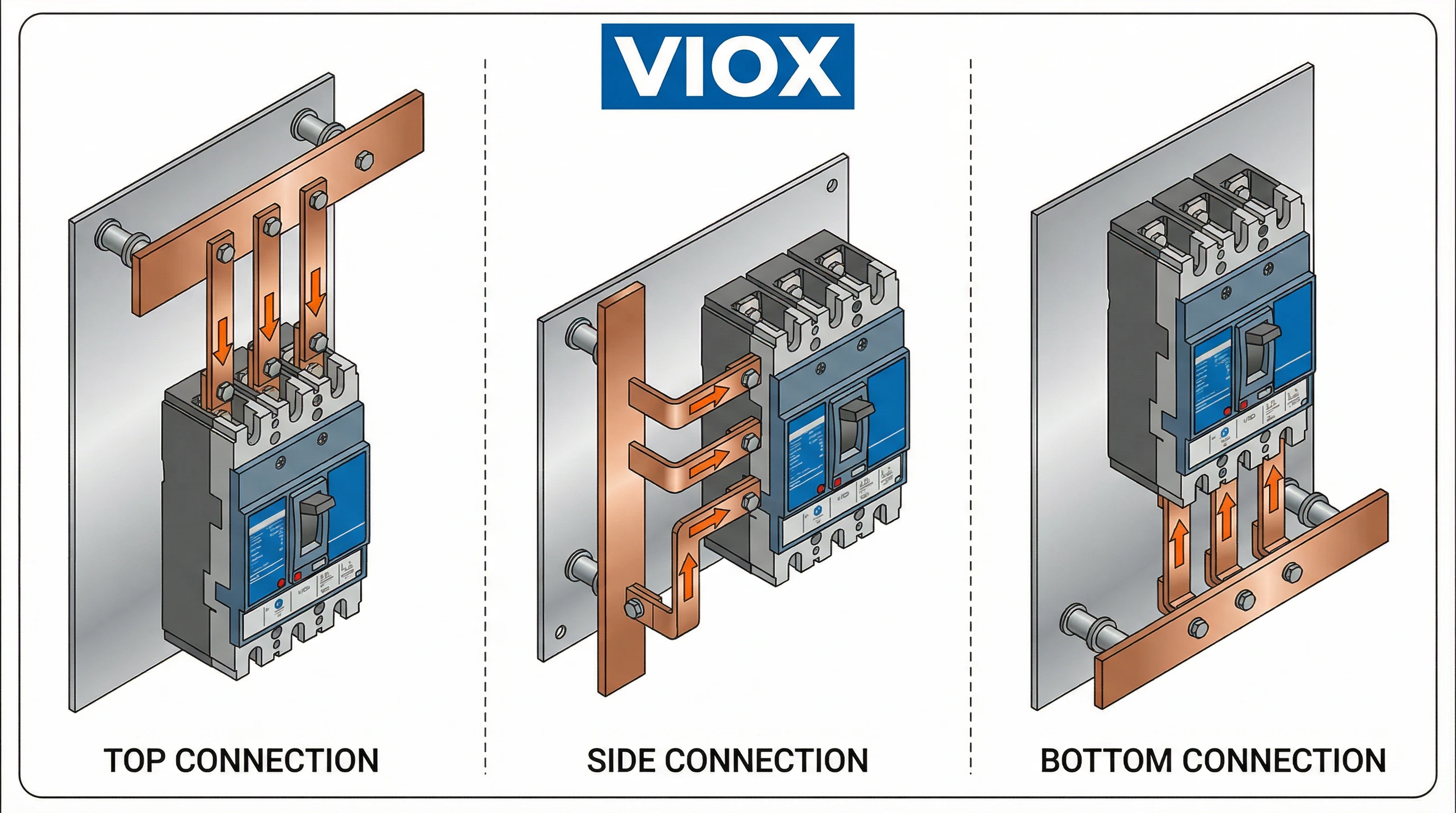

Csatlakozási konfiguráció és igazítás
Az MCCB és a gyűjtősín közötti fizikai igazítás befolyásolja mind a mechanikai integritást, mind az elektromos teljesítményt:
- Ellenőrizze, hogy az MCCB rögzítési pozíciója lehetővé teszi-e a természetes, feszültségmentes érintkezést a gyűjtősínnel
- Kerülje a rosszul beállított csatlakozások erőltetését – a helytelen beállítás tervezési vagy telepítési hibákra utal
- Többpólusú MCCB-k esetén győződjön meg arról, hogy minden fázis egyidejűleg, egyenlő mértékben érintkezik
- Tartsa be a megfelelő fázistávolságot és kúszóáramutakat az IEC 61439 követelményei szerint
- Vegye figyelembe a hőtágulást – a hosszú gyűjtősín szakaszokban lévő merev csatlakozások tágulási hézagokat igényelhetnek
A VIOX MCCB-k precíziós tervezésű sorkapcsokkal rendelkeznek, amelyek megkönnyítik a gyűjtősín megfelelő beállítását, ha a rögzítési sablonok és méretspecifikációk szerint vannak felszerelve.
Védelem koordinációja és biztonsági szempontok
Rövidzárlatvédelmi követelmények
A gyűjtősín rendszereknek ellen kell állniuk a zárlati áramok által okozott mechanikai és termikus igénybevételeknek, amíg a felsőbb szintű védelmi eszközök el nem hárítják a hibát. A gyűjtősín rendszer és a csatlakoztatott MCCB-k rövidzárlati ellenállási képességének (Icw) meg kell haladnia a telepítési ponton várható zárlati áramot.
Főbb védelmi paraméterek:
- Icu (Végső rövidzárlati megszakítóképesség): A maximális zárlati áram, amelyet az MCCB meg tud szakítani, bár utána nem feltétlenül marad üzemképes
- Ics (Üzemi rövidzárlati megszakítóképesség): Az a zárlati áramszint, amelyet az MCCB meg tud szakítani és üzemben marad (általában az Icu 50-100%-a)
- Icw (Rövid idejű ellenállási áram): Kritikus a gyűjtősín rendszerekhez – az az áram, amelyet az MCCB és a gyűjtősín meghatározott ideig (általában 0,05-3 másodpercig) károsodás nélkül elvisel
Gyűjtősín elosztó rendszerek esetén az MCCB Icw értékének összhangban kell lennie a gyűjtősín rövid idejű áramértékével, hogy zárlati körülmények között elkerülhető legyen a károsodás.
Szelektív koordináció és diszkrimináció
Szelektivitás (vagy diszkrimináció) biztosítja, hogy csak a hibához legközelebb eső védelmi eszköz működjön, a felsőbb szintű áramkörök pedig feszültség alatt maradjanak. A megfelelő MCCB-gyűjtősín rendszer tervezése a szelektivitást az idő-áram karakterisztikák gondos összehangolásával éri el.
Háromféle szelektivitás vonatkozik a gyűjtősín rendszerekre:
1. Teljes szelektivitás: A felsőbb szintű MCCB soha nem old ki olyan zárlati áramra, amely a alsóbb szintű eszköz működését okozza. Ez az ideális forgatókönyv jelentős idő-áram elválasztást igényel az eszközök között.
2. Részleges szelektivitás: A diszkrimináció egy meghatározott zárlati áramszintig létezik. Ezen küszöbérték felett mindkét eszköz kioldhat. A szelektivitási határt dokumentálni kell, és össze kell hasonlítani a tényleges zárlati áramszámításokkal.
3. Energia szelektivitás: Kihasználja a modern MCCB-k áramkorlátozó tulajdonságait. Az alsóbb szintű eszközök nagy sebességű áramkorlátozása megakadályozza, hogy a felsőbb szintű eszközök elegendő átengedett energiát lássanak a kioldáshoz.
A koordinációs tanulmányoknak ellenőrizniük kell a szelektivitást a zárlati áramok teljes tartományában, a minimális (vonalvégi) értéktől a maximális (gyűjtősín hiba) értékig. A VIOX szelektivitási táblázatokat és koordinációs szoftvert biztosít, hogy leegyszerűsítse ezt az elemzést MCCB termékcsaládjainkhoz.
Hőkezelés és hőmérséklet-emelkedés
A gyűjtősín csatlakozások hőt termelnek az I²R veszteségek révén. A rosszul elkészített csatlakozások nagyobb ellenállást mutatnak, ami túlzott hőmérséklet-emelkedést okoz, ami:
- Lerontja a szigetelőanyagokat és csökkenti a berendezések élettartamát
- A termikus védelmi elemek zavaró kioldását okozza
- Hőképes vizsgálat során látható forró pontokat hoz létre
- Végső soron csatlakozási hibához és ívzárlati veszélyekhez vezet
Az IEC 61439 meghatározza a maximális hőmérséklet-emelkedési határértékeket a különböző alkatrészekre:
- Gyűjtősín csatlakozók: Általában 70-80K a környezeti hőmérséklet felett
- Csatlakozási pontok: Nem haladhatja meg az anyagminősítést (általában 90-105K)
- Zárt terek: Megfelelő szellőztetést igényelnek a hő elvezetéséhez
A megfelelő csatlakozási nyomaték, a tiszta érintkező felületek és a megfelelő vezetőméretezés mind hozzájárulnak a hőmérséklet-emelkedés minimalizálásához. A VIOX MCCB-k szigorú hőmérséklet-emelkedési teszteken esnek át az IEC 60947-2 szabvány szerint, hogy igazolják a névleges áramok melletti termikus teljesítményt.
Földelési és nulla vezetővel kapcsolatos szempontok
A komplett gyűjtősín rendszerek tartalmaznak földelő és nulla vezetőket:
- Földelő/PE gyűjtősín: Alacsony impedanciájú utat kell biztosítania a föld felé a hibaáram és a berendezés földelése számára
- Nulla gyűjtősín: 3 fázis + nulla rendszerekben mérlegelni kell, hogy 3 pólusú vagy 4 pólusú MCCB-t használjunk
- Föld hibája védelem: Egyes alkalmazások maradékáram figyelést vagy földzárlati reléket igényelnek az MCCB védelemmel összehangolva
TN-S rendszerekhez (külön védőföldelés) használjon 3 pólusú MCCB-ket csak kapcsolt fázisokkal. A TN-C vagy IT rendszerek 4 pólusú MCCB-ket igényelhetnek kapcsolt nullával. Mindig ellenőrizze a rendszer földelési konfigurációját az MCCB pólus konfigurációjának meghatározása előtt.
Lépésről lépésre telepítési útmutató
A szisztematikus telepítési eljárás betartása biztosítja a biztonságot, a megbízhatóságot és az elektromos szabványoknak való megfelelést. Ez a szakasz az MCCB-gyűjtősín csatlakozás professzionális megközelítését vázolja fel.
Telepítés előtti biztonság és előkészítés
Bármilyen munka megkezdése előtt:
- Áramtalanítsa a rendszert: Ellenőrizze a nulla feszültséget egy megfelelően méretezett tesztműszerrel. Soha ne hagyatkozzon csak a jelzőfényekre vagy az áramköri címkékre.
- Zárolás/címkézés (LOTO): Alkalmazza a megfelelő zárolási eljárásokat a létesítmény biztonsági protokolljai szerint
- Várjon a kisülésre: Hagyjon elegendő időt a csatlakoztatott berendezésben lévő kondenzátorok kisülésére
- Ellenőrizze a berendezés névleges értékeit: Győződjön meg arról, hogy az MCCB névleges értékei megfelelnek a tervezési specifikációknak (feszültség, áram, megszakítóképesség)
- Vizsgálja meg az alkatrészeket: Ellenőrizze a gyűjtősíneket, az MCCB-ket és a hardvert szállítási sérülések vagy hibák szempontjából
- Tekintse át a rajzokat: Győződjön meg arról, hogy a telepítés megfelel a jóváhagyott egyvonalas rajzoknak és a panel elrendezéseknek

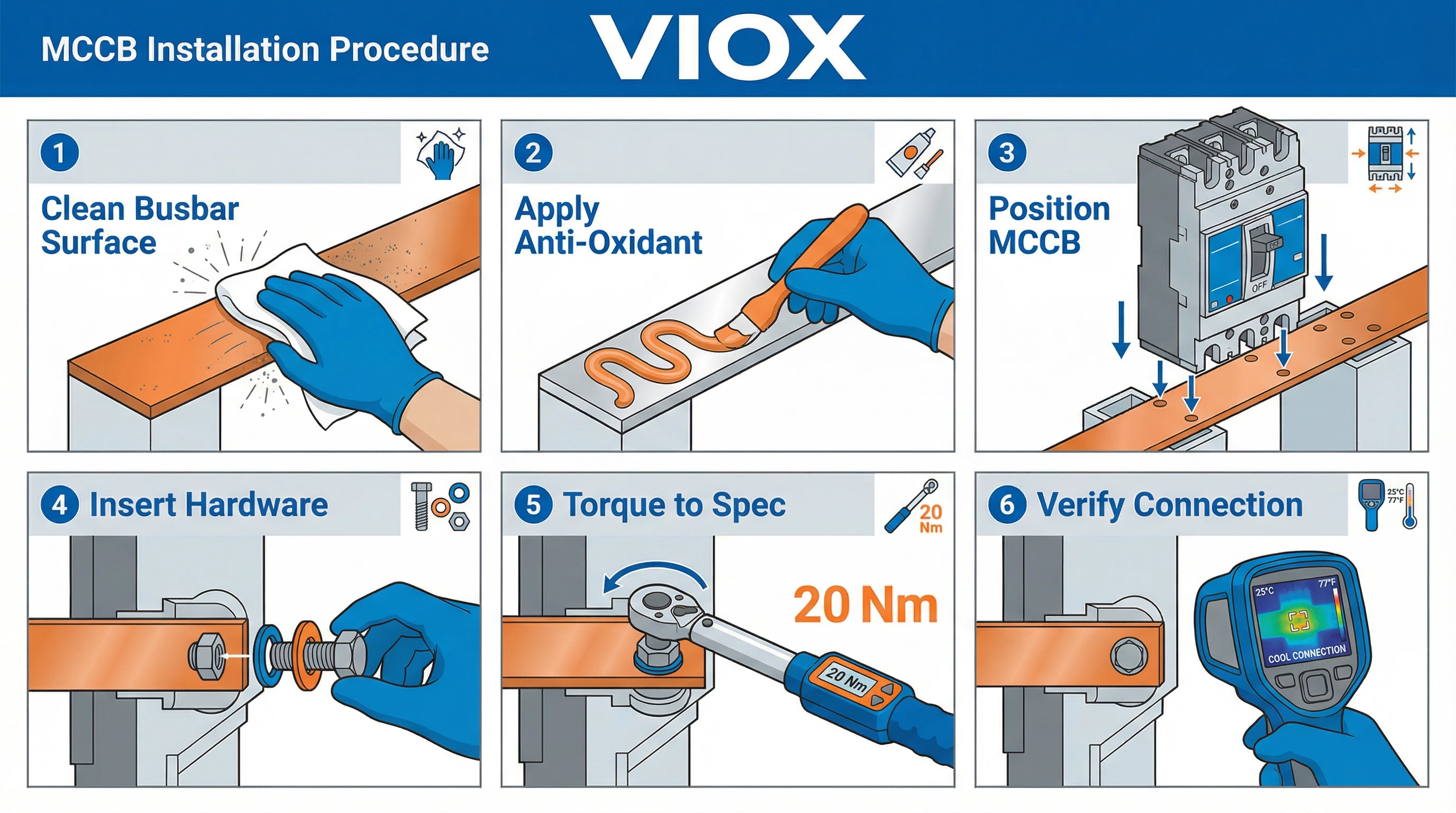

Telepítési eljárás
1. lépés: Gyűjtősín előkészítése
- Ellenőrizze a gyűjtősín anyagát, méreteit és áramterhelhetőségét
- Tisztítsa meg az érintkező felületeket a Felület előkészítése szakaszban leírtak szerint
- Alumínium gyűjtősínek esetén a csatlakoztatás előtt azonnal vigyen fel antioxidáns vegyületet
- Ellenőrizze a gyűjtősín tartó szigetelőit a megfelelő rögzítés és kúszóutak szempontjából
2. lépés: MCCB rögzítése
- Helyezze az MCCB-t a rögzítőlapjára vagy DIN sínrea panel elrendezésének megfelelően
- Biztosítsa a megfelelő tájolást (általában a kezelőkarral elölről elérhetően)
- Ellenőrizze, hogy a rögzítő hardver biztonságos-e, mielőtt megkísérelné a gyűjtősín csatlakoztatását
- Ellenőrizze, hogy a szomszédos eszközök megtartják-e a szükséges távolságot

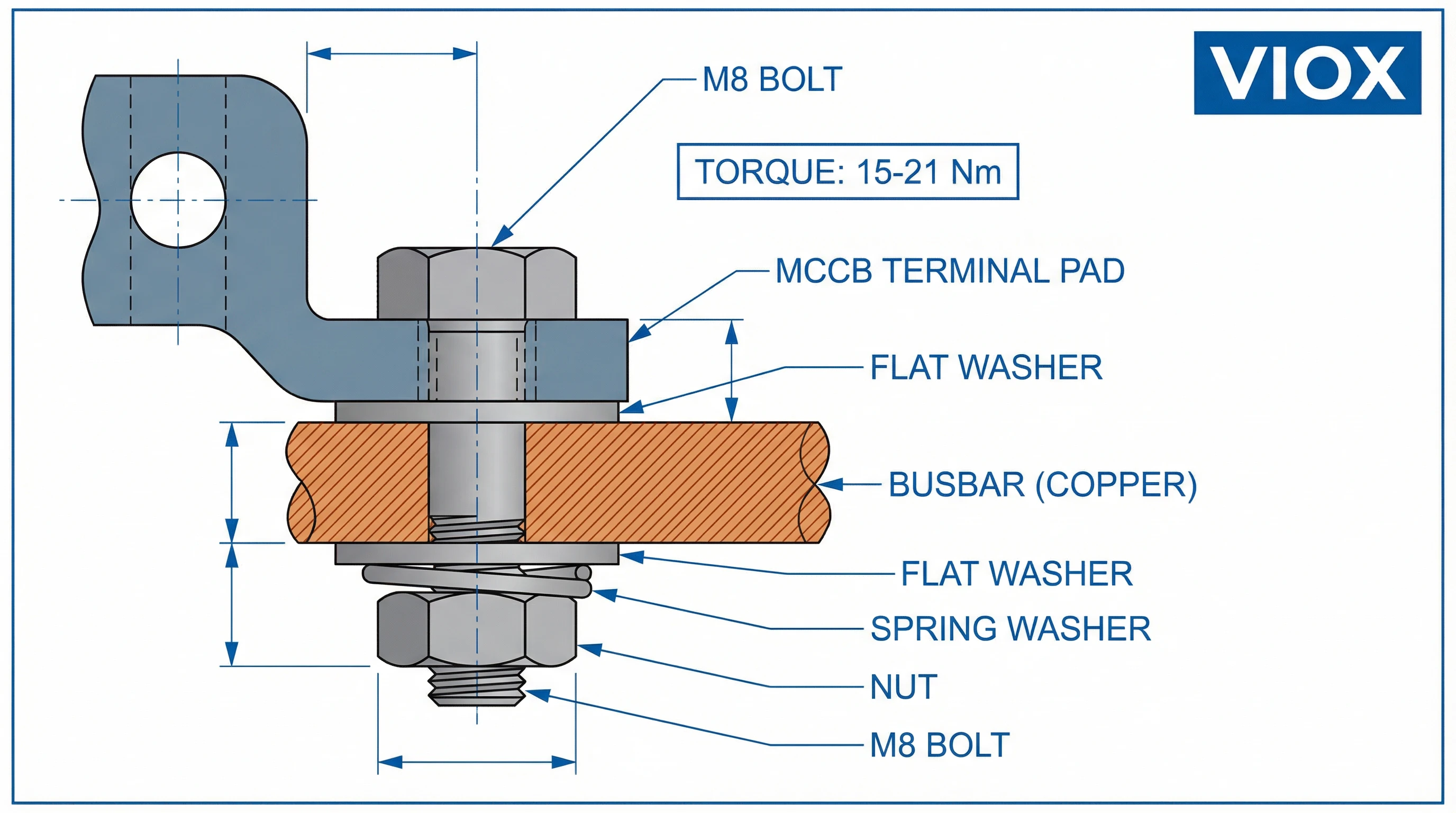

3. lépés: Csatlakozás a sorkapocsra
- Igazítsa az MCCB sorkapcsait az előkészített gyűjtősín érintkezési pontjaihoz
- Helyezzen be megfelelő minőségű csavarokat az MCCB sorkapcsain és a gyűjtősínen keresztül
- Szereljen fel lapos alátéteket az MCCB sorkapcsára és a csavarfejre is
- Adjon hozzá rugós alátéteket vagy Belleville alátéteket a specifikáció szerint
- Húzza meg kézzel a rögzítőelemeket az összes alkatrész rögzítéséhez
4. lépés: Nyomaték alkalmazása
- Használjon kalibrált nyomatékkulcsot a gyártó által megadott értékre állítva
- Alkalmazza a nyomatékot fokozatosan, ha több csavar rögzít egy sorkapcsot
- Többpólusú MCCB-k esetén húzza meg az összes fázist azonos értékre
- Jelölje meg a befejezett csatlakozásokat nyomatékellenőrző jelzővel (festékpont vagy jelölő)
5. lépés: Vizuális ellenőrzés
Ellenőrizd:
- Minden sorkapocs csatlakozás egyenletes összenyomódást mutat (nincsenek látható rések)
- A hardver megfelelően van rögzítve, nincs keresztmenet
- A vezetők és a gyűjtősínek megtartják a megfelelő távolságot és kúszóutakat
- Nincsenek idegen tárgyak vagy törmelékek a panelben
- Az MCCB helyzete lehetővé teszi a kar mechanizmus szabad működését
6. lépés: Elektromos tesztelés
- Mérje meg a szigetelési ellenállást egy meggerrel (általában 1000 V DC LV rendszerekhez)
- Az eredményeknek meg kell haladniuk az 1 MΩ-ot a föld felé és a fázisok között
- Végezzen folytonossági ellenőrzéseket a csatlakozásokon
- Ellenőrizze az MCCB mechanizmus működését (kézi nyitási/zárási műveletek)
7. lépés: Feszültség alá helyezés és ellenőrzés
- Ha lehetséges, végezzen fokozatos feszültség alá helyezést (egyfázisú, majd háromfázisú)
- Figyelje a csatlakozásokat rendellenes felmelegedésre a kezdeti terhelés során
- Használjon infravörös termográfiát az üzembe helyezést követő 24-72 órán belül a forró pontok felderítésére
- Szükség esetén ellenőrizze az MCCB kioldási jellemzőit elsődleges áraminjektálási teszttel
- Dokumentálja a telepítés befejezését, a vizsgálati eredményeket és a megvalósult állapotokat
Gyakori telepítési hibák elkerülése
- A felület előkészítésének kihagyása: Az oxidált vagy szennyezett felületek nagy ellenállású csatlakozásokat hoznak létre
- A nyomatékértékek becslése: A “elég szoros” nem specifikáció – használjon kalibrált eszközöket
- Hardverek keverése: A nem specifikált csavarok, alátétek vagy csatlakozók használata veszélyezteti a megbízhatóságot
- Az eltolódás erőltetése: Ha a csatlakozások nem illeszkednek természetesen, vizsgálja meg és javítsa ki a kiváltó okot
- Túlhúzás: A túlzott nyomaték károsítja a meneteket és elgörbíti az érintkező felületeket
- Nem megfelelő távolság: Tartsa be az IEC 61439 szerinti hézagokat a villámív átívelésének megakadályozása érdekében
- Gyenge dokumentáció: A nyomatékértékek és a vizsgálati eredmények rögzítésének elmulasztása karbantartási kihívásokat teremt
A VIOX átfogó telepítési kézikönyveket, nyomaték specifikációkat és méretrajzokat biztosít minden MCCB modellhez a megfelelő helyszíni telepítés támogatására.
Gyakori csatlakozási problémák elhárítása
Még a megfelelően telepített MCCB-sín csatlakozásoknál is idővel problémák merülhetnek fel. A rendszeres ellenőrzés és a gyors hibaelhárítás megakadályozza, hogy a kisebb problémák rendszerszintű hibákká fajuljanak.
Túlmelegedés a csatlakozási pontokon
Tünetek: Elszíneződött kapcsok, megolvadt szigetelés, termikus képalkotási forró pontok, égett szag
Valószínű okok:
- Elégtelen nyomaték, ami magas érintkezési ellenálláshoz vezet
- Oxidáció vagy szennyeződés az érintkező felületeken
- Alulméretezett sín a tényleges terhelési áramhoz
- Laza csatlakozás hőciklus vagy vibráció miatt
Megoldások: Feszültségmentesítse a rendszert, és húzza meg újra a csatlakozásokat a specifikáció szerint. Ha oxidáció van jelen, szerelje szét, tisztítsa meg a felületeket, és csatlakoztassa újra. Fontolja meg a nagyobb sínre való frissítést, ha a termikus számítások alulméretezést jeleznek.
Kellemetlen botlás
Tünetek: Az MCCB látszólagos túlterhelés vagy rövidzárlat nélkül old ki
Valószínű okok:
- Nagy ellenállású csatlakozások, amelyek lokalizált felmelegedést okoznak, ami befolyásolja a termikus kioldó elemet
- A környezeti hőmérséklet meghaladja az MCCB névleges értékét
- Harmonikus áramok vagy motorindítás, amelyeket nem vettek figyelembe a méretezésnél
- Romlott kioldóegység kalibrálás
Megoldások: Ellenőrizze, hogy minden csatlakozás megfelelően van-e meghúzva, és nem mutat-e termikus károsodást. Ellenőrizze a környezeti hőmérsékletet, és hasonlítsa össze az MCCB teljesítménycsökkenési görbéivel. Elemezze a terhelési jellemzőket harmonikusok vagy nagy bekapcsolási áramok szempontjából. Fontolja meg az MCCB cseréjét, ha a kioldóegység kalibrálása eltolódott.
Látható ívképződés vagy szikrázás
Tünetek: Látható fénykibocsátás, szénnyomok, gödrök az érintkező felületeken
Valószínű okok:
- Nem megfelelő érintkezési nyomás a laza csatlakozás miatt
- Mozgás vagy vibráció a csatlakozási felületen
- Szennyeződés, amely lehetővé teszi a nyomkövetést a szigetelési felületeken
Megoldások: Azonnali leállítás szükséges – az ívképző csatlakozások tűz- és áramütésveszélyt jelentenek. A feszültségmentesítés után ellenőrizze a sérüléseket. Cserélje ki a sérült alkatrészeket, alaposan tisztítsa meg és készítse elő a felületeket, csatlakoztassa újra a megfelelő nyomatékkal, és ellenőrizze, hogy minden hardver biztonságos-e.
Megelőző karbantartási javaslatok
- Termikus szkennelés: Éves infravörös termográfia terhelt körülmények között
- Nyomaték ellenőrzés: 1-3 évente ellenőrizze újra a kritikus csatlakozásokat
- Szemrevételezéses ellenőrzés: Negyedévente ellenőrizze a túlmelegedés, a lazulás vagy a szennyeződés jeleit
- Csatlakozás tisztítása: Ellenőrizze és tisztítsa meg a csatlakozásokat a tervezett karbantartási leállások során
- Dokumentáció: Vezessen nyilvántartást az ellenőrzési eredményekről és a korrekciós intézkedésekről
Gyakran Ismételt Kérdések
K: Mi a legkritikusabb tényező az MCCB-sín csatlakozásoknál?
A megfelelő nyomaték alkalmazása kalibrált eszközökkel a legfontosabb tényező. Az alulhúzott kötések nagy ellenállású csatlakozásokat hoznak létre, amelyek túlmelegednek és meghibásodnak, míg a túlhúzás károsítja a meneteket és az érintkező felületeket. Mindig kövesse a gyártó előírásait, és használjon kalibrált nyomatékkulcsot.
K: Csatlakoztathatok réz MCCB-ket közvetlenül alumínium sínekhez?
Igen, de különleges óvintézkedések szükségesek. Használjon bimetall átmeneti alátéteket vagy lemezeket, alkalmazzon mindkét fémhez alkalmas antioxidáns vegyületet, és használjon rozsdamentes acél rögzítőelemeket a galvánkorrózió minimalizálása érdekében. A csatlakozás gyakoribb ellenőrzést igényel, mint az azonos fémből készült kötések.
K: Milyen gyakran kell ellenőrizni a sín csatlakozásokat?
A szemrevételezéses ellenőrzéseket negyedévente kell elvégezni. A terhelés alatt végzett éves infravörös hőkamerás vizsgálat azonosítja a kialakuló forró pontokat, mielőtt azok meghibásodást okoznának. A nyomaték ellenőrzését 1-3 évente, vagy bármilyen jelentős elektromos esemény után, például rövidzárlat vagy túlterheléses kioldás után el kell végezni.
K: Milyen nyomatékkulcs pontosság elfogadható az MCCB csatlakozásokhoz?
Használjon ±4%-os pontosságú vagy jobb nyomatékkulcsokat, amelyeket az elmúlt 12 hónapban kalibráltak. A kulcs működési tartományának tartalmaznia kell a célnyomaték értéket a középső 60%-os tartományán belül (a kulcs maximális kapacitásának 20%-a és 80%-a között) az optimális pontosság érdekében.
K: 3 vagy 4 pólusú MCCB-kre van szükségem a sínrendszerekhez?
Ez a rendszer földelési konfigurációjától függ. A TN-S rendszerek (külön védőföld) jellemzően 3 pólusú MCCB-ket használnak, csak kapcsolt fázisokkal. A TN-C rendszerek vagy a nulla vezető kapcsolását igénylő berendezések 4 pólusú MCCB-ket igényelnek. Az IT rendszerek 3 vagy 4 pólusúakat igényelhetnek attól függően, hogy a nulla vezetőt kapcsolni kell-e. Mindig ellenőrizze a rendszer földelését a specifikáció előtt.
K: Hogyan ellenőrizhetem a megfelelő csatlakozási minőséget a telepítés után?
Végezzen szigetelési ellenállás vizsgálatot (megger teszt) az elektromos integritás ellenőrzésére, végezzen szemrevételezéssel történő ellenőrzést az egyenletes összenyomás és a megfelelő hardver illeszkedés érdekében, végezzen infravörös termográfiát a feszültség alá helyezést követő 24-72 órán belül normál terhelési körülmények között, és dokumentálja a telepítés során alkalmazott összes nyomatékértéket.
K: Mi okozza a termikus szökését a sín csatlakozásokban?
A termikus túlfutás akkor következik be, amikor egy nagy ellenállású csatlakozás felmelegszik, ami tovább növeli az ellenállást, és ez még több hőt termel egy önmagát erősítő ciklusban. Ez általában elégtelen meghúzási nyomaték, oxidált érintkező felületek vagy laza csatlakozások következménye. A megfelelő telepítés és a rendszeres termikus szkennelés megakadályozza ezt a hibamódot.
Következtetés
A megbízható MCCB-sín csatlakozások a biztonságos, hatékony elektromos elosztó rendszerek alapját képezik. A megfelelő csatlakozási módszerek betartásával, a helyes nyomaték specifikációk alkalmazásával, az érintkező felületek alapos előkészítésével és a védelmi eszközök megfelelő koordinálásával az elektromos szakemberek biztosítják a rendszer hosszú távú megbízhatóságát.
A VIOX Electric az MCCB-k átfogó választékát kínálja, amelyeket a zökkenőmentes sínintegrációra terveztek, részletes műszaki specifikációkkal, telepítési támogatással és a nemzetközi szabványoknak, köztük az IEC 60947-2 és az IEC 61439 szabványoknak való megfelelőséggel támogatva. Alkalmazásspecifikus útmutatásért vagy műszaki konzultációért az MCCB kiválasztásával kapcsolatban a sínrendszeréhez, forduljon mérnöki csapatunkhoz.
