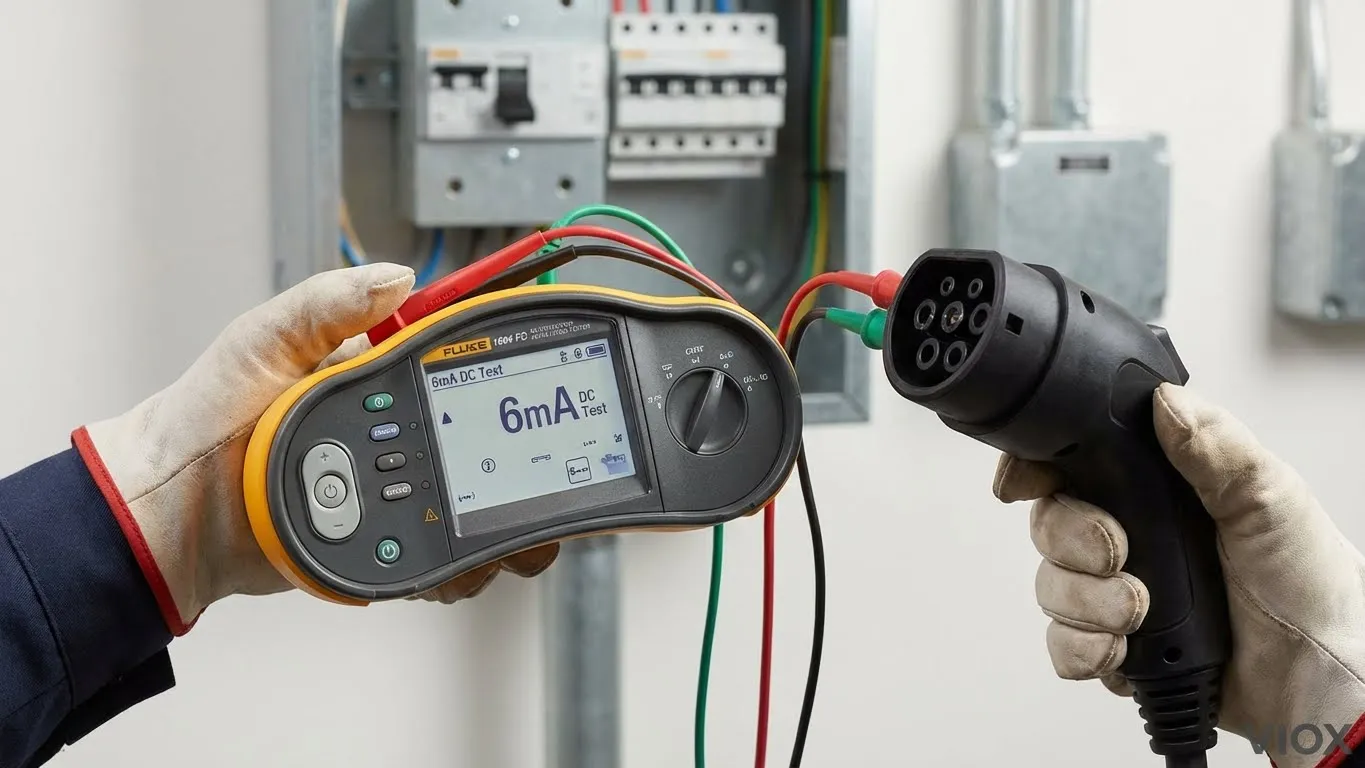

Villanyszerelő Fluke 1664 FC-vel teszteli az EV töltő 6mA DC szivárgásvédelmét.
Ha telepített egy kereskedelmi EV töltőállomást, egyszerűen bekapcsolni és ellenőrizni, hogy tölti-e az autót, nem elég. A modern EV infrastruktúra láthatatlan kockázata a DC szivárgó áram—egy olyan jelenség, amely csendben “megvakíthatja” a Type A RCD-ket, használhatatlanná téve az egész épület földzárlatvédelmét.
A 6mA DC kioldási szint ellenőrzése a kritikus utolsó lépés bármely Mode 3 EVSE (Electric Vehicle Supply Equipment) üzembe helyezésében. Ez az útmutató kizárólag az IEC 62955 szabványnak való megfelelés gyakorlati ellenőrzésére összpontosít.
Ez a cikk az EV védelem trilógiánk utolsó része:
- Architektúra: Kereskedelmi vs. Lakossági EV Töltésvédelem (A rendszer tervezése)
- Kiválasztás: Type B vs. Type F vs. Type EV RCD Kiválasztás (Az alkatrészek kiválasztása)
- Ellenőrzés: Hogyan teszteljük a 6mA DC védelmet (Ez az útmutató)
1. rész: A berendezés (Miért nem működik a standard teszter)
Gyakori hiba, amit a terepen látunk, hogy a vállalkozók standard aljzattesztelőkkel vagy régebbi, csak AC védelemre tervezett multifunkciós teszterekkel próbálják ellenőrizni az EV töltőket. Ez veszélyes és hatástalan.
A standard RCD teszterek AC hibaáramot injektálnak. Nem tudják generálni azt a sima DC maradékáramot, amely az RDC-DD (Residual Direct Current Detecting Device) teszteléséhez szükséges. A megfelelőség ellenőrzéséhez IEC 62955, olyan teszterre van szüksége, amely képes pontos DC rámpaáramot generálni 2mA-ről indulva.
A szükséges eszközkészlet
A teszt legális elvégzéséhez olyan multifunkciós telepítéstesztert kell használnia, amely kifejezetten támogatja a Type B / Type EV RCD tesztelést.
1. táblázat: EV töltő tesztberendezés összehasonlítása
| Felszerelés | DC tesztelési képesség | IEC 62955 mód | Tipikus Alkalmazás | Főbb jellemzők |
|---|---|---|---|---|
| Standard aljzattesztelő | ❌ Nincs | ❌ Nem | Lakástulajdonosi ellenőrzés | Csak a vezetékezés polaritására jó |
| Alap RCD teszter | ❌ Csak AC (Type AC/A) | ❌ Nem | Általános háztartási | Nem képes DC szivárgást észlelni |
| Fluke 1664 FC + FEV300 | ✅ 6mA DC rámpa | ✅ Igen | Pro üzembe helyezés | Automatikus tesztsorozat és biztonsági előteszt |
| Metrel Eurotest XC/XE | ✅ 6mA DC rámpa | ✅ Igen | Pro üzembe helyezés | Részletes EVSE specifikus menük |
| Megger MFT1741+ | ✅ 6mA DC rámpa | ✅ Igen | Pro üzembe helyezés | “Bizalom mérő” technológia |
Megjegyzés: Az RDC-DD-t úgy tervezték, hogy >6mA DC szivárgást észleljen, és leválassza a tápellátást, hogy megakadályozza a Type A RCD mágnesezését (telítettségét). Ha ezt nem teszteli, akkor hitre hagyatkozik, nem fizikára.
2. rész: Az eljárás (Lépésről lépésre történő ellenőrzés)
A DC szivárgás tesztelése eltér a standard AC RCD teszteléstől. Mi egy Rámpa tesztet használunk, nem pedig egy egyszerű kioldási idő tesztet. Tudni akarjuk, pontosan mikor old ki az eszköz, nem csak azt, hogy ha kiold-e.
1. lépés: Válassza le a járművet
Fontos biztonsági figyelmeztetés: Soha ne végezzen elektromos biztonsági tesztet, amíg az autó csatlakoztatva van.
Az EV-ben lévő Onboard Charger (OBC) kondenzátorokat és EMI szűrőket tartalmaz, amelyek kapacitást vihetnek az áramkörbe. Ez elnyelheti a tesztáramot vagy zajt kelthet, ami pontatlan értékekhez vagy a jármű érzékeny elektronikájának károsodásához vezethet.
- Akció: Húzza ki az EV-t. A töltőállomásnak “State A” (Készenlét) vagy “State B” (Jármű észlelve) állapotban kell lennie az adapter szimulációján keresztül.
2. lépés: Csatlakoztassa a tesztadaptert

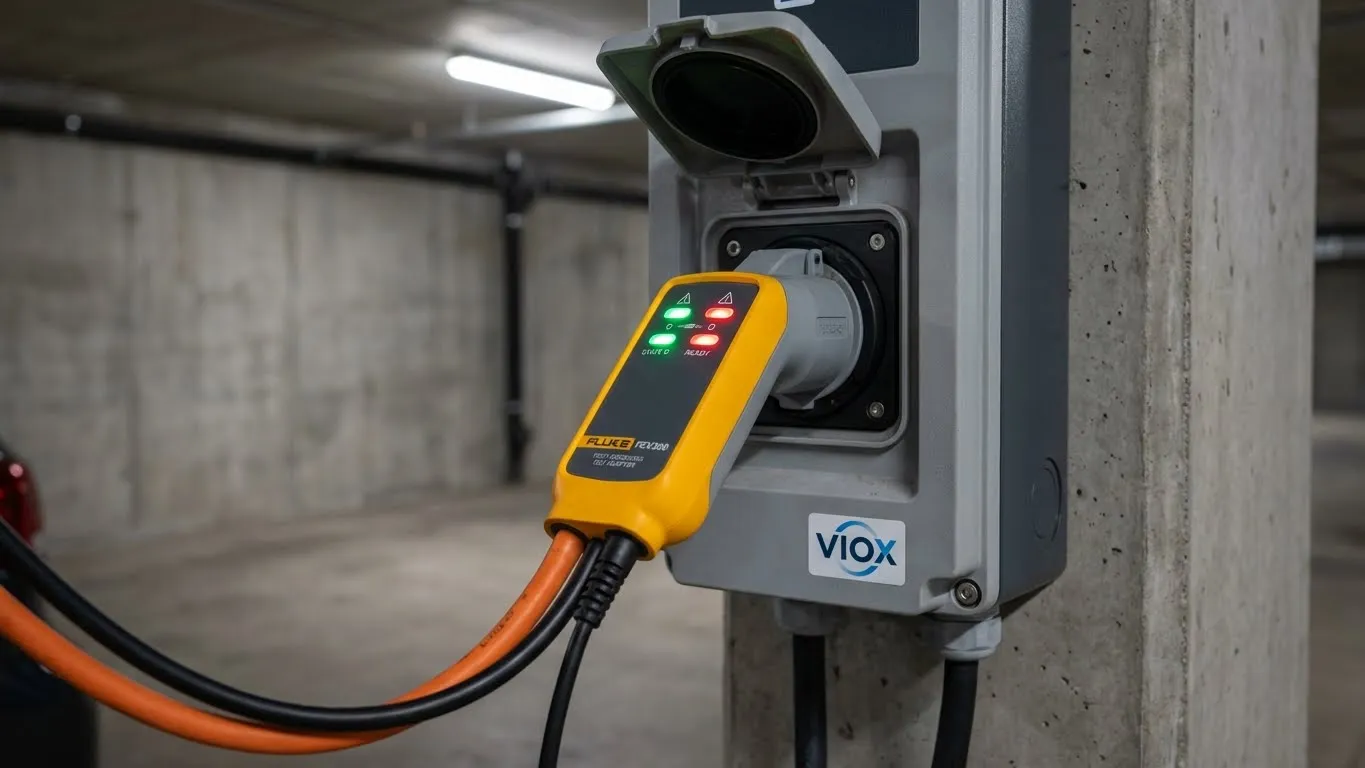

Mivel nem lehet biztonságosan szondákat dugni egy feszültség alatt lévő Type 2 aljzatba, használjon EV tesztadaptert (például a Fluke FEV300-at).
- Dugja be az adaptert a töltőaljzatba.
- Állítsa az adaptert State C (Töltés) állapotba az EVSE kontaktor zárásához.
- Ellenőrizze a feszültség jelenlétét és a helyes fázissorrendet a teszteren.
- Fontos: A folytatás előtt ellenőrizze a védőföld (PE) folytonosságát. Ha a földhurok impedanciája túl magas, az RCD teszt az eszköz minőségétől függetlenül sikertelen lesz.
3. lépés: Válassza ki a DC rámpa tesztet
A multifunkciós teszteren:
- Kiválasztás RCD teszt.
- Válassza ki az RCD típusát: B típus vagy EV típusú (márkától függően változik).
- Válassza ki az üzemmódot: Felfutás (Ramp) (gyakran lépcső ikon jelképezi).
- Állítsa be a névleges áramot: 6 mA.
Miért Felfutás (Ramp)? Egy egyszerű “Megfelel/Nem felel meg” teszt azonnal 6 mA-t injektál. Ha leold, nagyszerű – de érzékeny volt 2 mA-nél (túl érzékeny/zavaró leoldás) vagy pontosan 6 mA-nél? A Felfutás teszt lassan növeli az egyenáramot, hogy megtalálja a pontos töréspontot.
2. táblázat: Tesztparaméterek és elfogadási kritériumok
| Tesztparaméter | IEC 62955 követelmény | Tipikus VIOX eszköz eredmény | Megfelel/Nem felel meg kritériumok |
|---|---|---|---|
| Tesztáram | Sima DC (emelkedő) | N/A | Egyenáramúnak kell lennie, nem pulzáló váltóáramnak |
| Névleges leoldási szint | 6 mA DC | 4,5 mA – 5,8 mA | ≤ 6,0 mA kell, hogy legyen |
| Minimális leoldási szint | > 3 mA (nem működő) | 3,5 mA – 4,0 mA | > 3,0 mA kell, hogy legyen (a zavaró leoldások elkerülése érdekében) |
| Utazási idő | ≤ 10 másodperc | < 2 másodperc | ≤ 10 másodperc |
| Környezeti hőmérséklet | -25°C és 40°C között | Szobahőmérséklet | Ellenőrizze a gyártó teljesítménycsökkenését |
4. lépés: Hajtsa végre a Felfutás (Ramp) tesztet
Nyomja meg a TEST gombot.
- A teszter ellenőrzi, hogy a váltóáramú hullámforma tiszta-e.
- Elkezdi az egyenáram injektálását, körülbelül 2 mA-ről indulva.
- Az áram kis lépésekben emelkedik (pl. 0,5 mA-es lépésekben).
- PATT! Az EVSE kontaktornak ki kell nyitnia.
- Olvassa le az eredményt: A képernyőn megjelenik az pontos áram a leoldás pillanatában.
- Példa eredmény: 5,4 mA (MEGFELEL)
- Példa eredmény: >6,0 mA (NEM FELEL MEG – Nem biztonságos)
- Példa eredmény: 2,1 mA (NEM FELEL MEG – Túl érzékeny)
5. lépés: Dokumentálja az eredményeket
A felelősség és a garancia szempontjából dokumentálja a konkrét leoldási értéket.
- Készítsen fényképet a teszter képernyőjéről.
- Használjon olyan szoftvert, mint a Fluke Connect, hogy elmentse az adatokat a felhőbe.
- Jegyezze fel a környezeti hőmérsékletet, mivel a szélsőséges hő befolyásolhatja a mágneses permeabilitást az olcsóbb magokban (lásd a mi Elektromos teljesítménycsökkenési mester útmutatónkat).
3. rész: “Hamis negatív” hibaelhárítás”
Kiváló minőségű VIOX RDC-DD-t vásárolt, de a teszter azt mondja, hogy “Nincs leoldás”. Mielőtt a készüléket hibáztatná, ellenőrizze ezeket a gyakori telepítési hibákat.
1. probléma: Helytelen vezetékezési polaritás

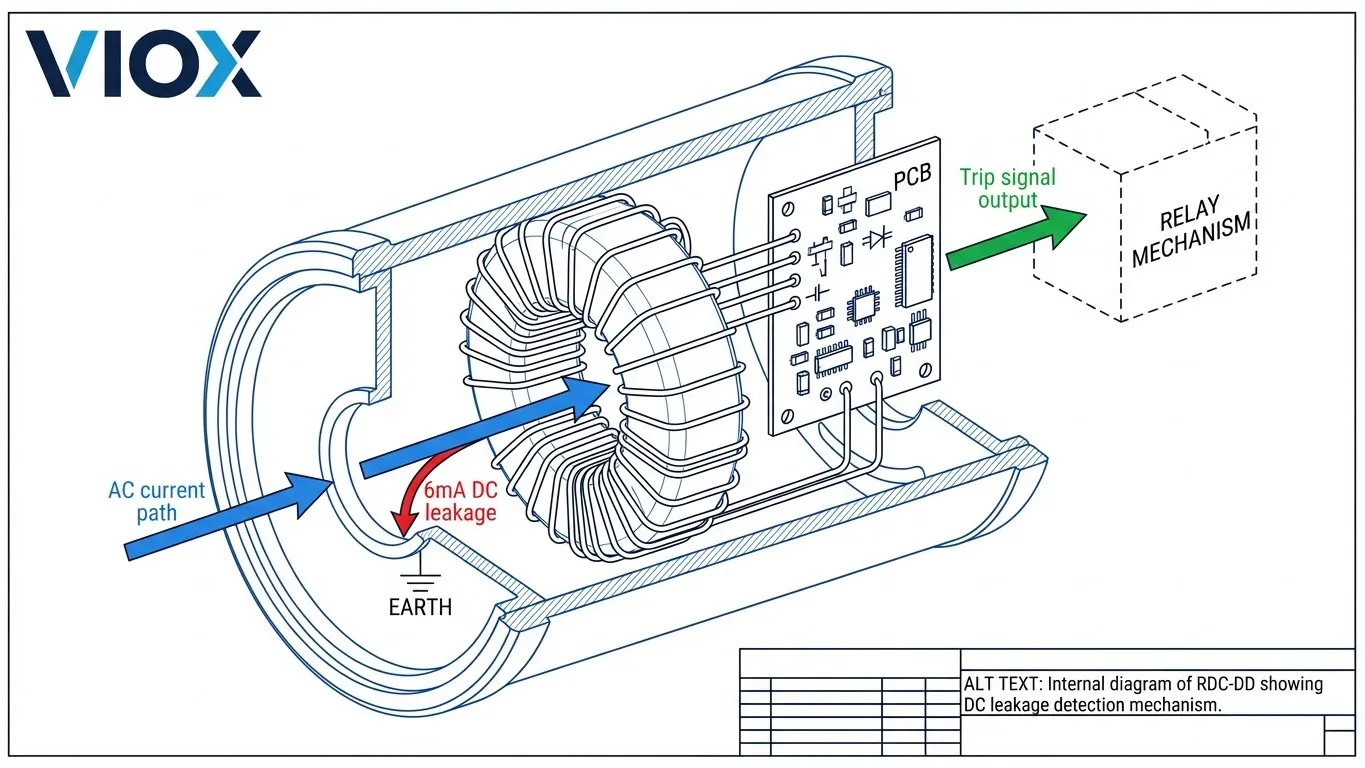

A egyszerű elektromechanikus AC MCB-kkel ellentétben sok elektronikus RDC-DD modul irányérzékeny. Fluxgate érzékelőt használnak, amely elvárja, hogy az áram a vonalról a terhelésre folyjon.
- Tünet: A teszter felmegy 10mA-re vagy többre, és egyszerűen időtúllépés történik.
- Diagnózis: Ellenőrizze a kapcsolási rajzot. A tápellátást a kimeneti csatlakozókra kötötte?
- Megoldás: Fordítsa meg a csatlakozásokat, hogy azok megfeleljenek a “Line/Load” vagy “In/Out” jelöléseknek.
2. probléma: Gyenge földelés (TT rendszer problémák)
A TT földelési rendszerekben (egyes régiókban gyakori) a földelési útvonal egy elektróda rúdon alapul. Ha a talajellenállás túl magas (RA > 100Ω), előfordulhat, hogy a teszter nem tudja biztosítani a szükséges tesztáramot, vagy veszélyes érintési feszültséget (>50V) észlel a PE vonalon, és biztonsági okokból megszakítja a tesztet.
- Megoldás: Mérje meg a ZS (Földhurok impedancia) értéket először. Lásd a A földzárlatvédelem megértése a megengedett határértékeket.
3. probléma: RDC-DD nincs engedélyezve
Egyes “okos” EV töltők az RDC-DD funkcionalitást a fő NYÁK-ba integrálták, amely firmware-en keresztül vezérelhető.
- Tünet: Nem észlelt kioldás.
- Megoldás: Ellenőrizze a töltő üzembe helyezési alkalmazását. Győződjön meg arról, hogy a “DC szivárgásvédelem” be van kapcsolva. ON.
3. táblázat: Hibaelhárítási gyors referencia
| Tünet | Valószínű ok | Diagnosztikai lépés | Megoldás |
|---|---|---|---|
| A teszter “Nincs kioldás” üzenetet mutat” | Fordított polaritás | Ellenőrizze a vezetékezés irányát | Kösse át a bemenetet/kimenetet helyesen |
| “Error 4” / “High Z” | Gyenge földelés (TT) | Mérje meg az RA / ZS | Javítsa a földelő elektródát |
| Nincs feszültség a kimeneten | Adapter A állapotban | Ellenőrizze az adapter LED-jeit | Fordítsa a gombot “C állapotba” (Töltés) |
| Kioldások > 6mA (pl. 15mA) | Helytelen RCD típus | Ellenőrizze az eszköz címkéjét | Győződjön meg arról, hogy 6mA RDC-DD, nem 30mA AC |
| Azonnali kioldás (0mA) | Meglévő hiba | Válassza le a kimenetet | Keresse meg az egyenáramú vezetékezési hibát a downstream oldalon |
Következtetés
A 6mA DC kioldási szint tesztelése nem csupán egy kötelező feladat; ez a garancia arra, hogy az EV töltési infrastruktúrája biztonságos és megfelel a IEC 62955 és IEC 61851. szabványnak. Ezen konkrét teszt nélkül nem lehet biztos abban, hogy az egyenáramú szivárgásvédelem aktív, így a felfelé menő A típusú RCD-k ki van téve a "megvakulásnak".
Ítélet: ✅ Erős igen.
A rámpateszt módszerrel végzett professzionális ellenőrzés az egyetlen módja annak, hogy magabiztosan jóváhagyjon egy telepítést.
Ez az útmutató lezárja a mi EV védelmi trilógiánkat. A rendszer architektúrájának, megértésével, a megfelelő RCD típusok, kiválasztásával és a szigorú 6mA DC ellenőrzés, elvégzésével biztosítja, hogy a VIOX telepítései megfeleljenek a legmagasabb biztonsági előírásoknak.
Ha segítségre van szüksége a következő projektjéhez megfelelő védelmi eszközök kiválasztásában, forduljon a VIOX műszaki mérnöki csapatához.
GYIK
K: Használhatok egy hagyományos dugaszolható RCD tesztert az egyenáramú védelem ellenőrzésére?
A: Nem. A szokványos RCCB teszterek csak AC (AC típusú) vagy pulzáló DC (A típusú) hibaáramokat tesztelnek. Nem képesek előállítani azt a sima DC áramot, amely az RDC-DD 6mA-es küszöbértékének ellenőrzéséhez szükséges. IEC 62955 szabványnak megfelelő tesztert kell használnia.
K: Mi a különbség a 6mA DC és a 30mA AC kioldási küszöbértékek között?
A: A 30 mA AC az áramütés elleni emberi biztonság küszöbértéke (kamrafibrilláció). A 6 mA DC egy berendezésvédelmi küszöbérték – biztosítja, hogy az egyenáramú szivárgás ne telítse (vakítsa) el a felfelé lévő A típusú RCCB-t, ami megakadályozná az AC hibák érzékelését.
K: Szükséges-e tesztelnem az egyenáramú védelmet, ha a töltő beépített RDC-DD-vel rendelkezik?
A: Igen. A beépített eszközöket is ellenőrizni kell az üzembe helyezés során, hogy megbizonyosodjunk arról, hogy megfelelően működnek, és nem sérültek meg a szállítás vagy a telepítés során. Lásd a Az RCCB működésének ellenőrzése.
K: Milyen gyakran kell újra tesztelni az egyenáramú védelmet?
A: Az IEC 61851 szabvány rendszeres ellenőrzést javasol. Kereskedelmi környezetben javasoljuk az éves újratesztelést, vagy amikor az egységen karbantartást vagy firmware-frissítéseket végeznek.
K: Az egyenáramú szivárgás valóban “megvakíthatja” az A típusú RCD-t? Hogyan?
A: Igen. Az egyenáram állandó mágneses fluxust hoz létre az RCD érzékelő magjában. Ez a magot mágneses telítettségbe tolja. Ha a mag telített, már nem képes érzékelni az AC földzárlat által okozott váltakozó mágneses teret, ami azt jelenti, hogy az RCD nem fog kioldani, amikor kellene.
K: Mi a különbség az RDC-DD és az RDC-PD között?
A: Egy RDC-DD (Maradék egyenáram érzékelő eszköz) csak érzékel a hibát, és egy külön kapcsolóeszközt (például egy kontaktort) jelez a nyitásra. RDC-PD (Maradék Egyenáramú Védőeszköz) egy olyan egybeépített egység, amely a detektálást és a mechanikus megszakítót/kapcsolót egyetlen házban foglalja magában.
K: Befolyásolja-e a hőmérséklet a 6mA-es kioldási küszöböt?
A: Igen, befolyásolhatja. A szélsőséges hőmérsékletek megváltoztathatják az érzékelőmag anyagok áteresztőképességét. A VIOX alkatrészek hőmérsékletkompenzációval vannak tervezve, de mindig a legjobb a berendezés névleges környezeti tartományán belül tesztelni.
