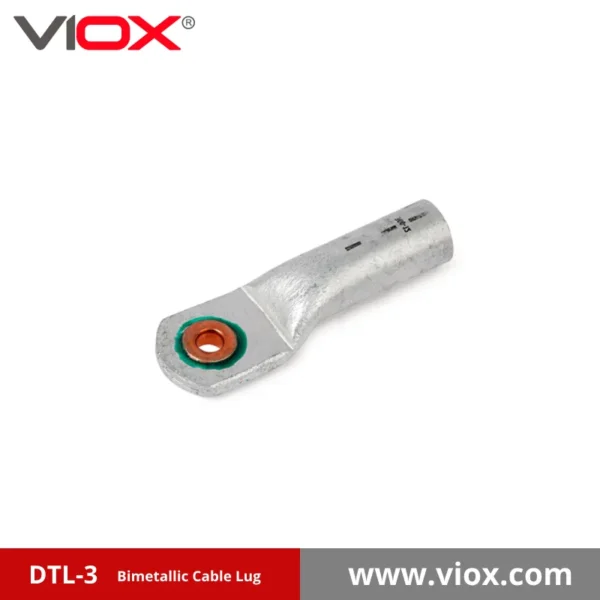

DTL-3 Bimetall-Kabelschuh

Der VIOX DTL-3 Bimetallkabelschuh bietet sichere Aluminium-Kupfer-Übergänge mit fortschrittlicher reibgeschweißter Technologie. Entwickelt für spannungsfreie Verbindungen, ist er ideal für die Energieübertragung und -verteilung. Vertrauen Sie auf VIOX für korrosionsbeständige, zuverlässige Lösungen in anspruchsvollen Umgebungen.

Senden Sie uns Ihre Anforderungen, wir werden Ihnen innerhalb von 12 Stunden ein Angebot unterbreiten

Fortschrittliche Technik für sichere Aluminium-Kupfer-Übergänge in Stromverteilungssystemen

Der VIOX DTL-3 Bimetallkabelschuh ist unsere Premium-Verbindungslösung, die speziell für spannungsfreie Aluminiumverbindungen in Stromübertragungs- und -verteilungsnetzen entwickelt wurde. Mit seinem innovativen Design und seinen hochwertigen Materialien ist dieser spezialisierte Bimetallkabelschuh für die kritischen Herausforderungen beim Anschluss von Aluminiumleitern in Umgebungen geeignet, in denen die Integrität der Verbindung für die Systemzuverlässigkeit von größter Bedeutung ist.

Die DTL-3-Serie wurde von den Ingenieuren von VIOX ELECTRIC auf der Grundlage umfangreicher Forschungsarbeiten und praktischer Erfahrungen entwickelt und verfügt über fortschrittliche Merkmale, die eine optimale elektrische Leistung gewährleisten und gleichzeitig galvanische Korrosionsprobleme verhindern, die typischerweise mit Verbindungen aus unterschiedlichen Metallen verbunden sind.

Überlegene Materialien und Konstruktion

Jeder DTL-3 Bimetallkabelschuh wird aus erstklassigen Materialien hergestellt, um eine außergewöhnliche Haltbarkeit und elektrische Leistung zu gewährleisten:

Fass aus hochreinem Aluminium: Gefertigt mit einem Aluminiumgehalt ≥99,5% für optimale Kompatibilität mit Aluminiumleitern
Premium-Kupferauge: Hochreiner Kupfergehalt ≥99,9% gewährleistet maximale elektrische Effizienz an den Anschlusspunkten der Geräte
Metallurgisch gebundene Verbindung: Das fortschrittliche Reibschweißverfahren schafft eine dauerhafte molekulare Verbindung zwischen den unterschiedlichen Metallen
Verbessertes Augendesign: Die robuste Kupferklemme bietet hervorragende mechanische Festigkeit für Schraubverbindungen

Innovative Merkmale der VIOX DTL-3 Bimetall-Laschen

Die DTL-3-Serie verfügt über mehrere spezielle technische Merkmale, die sie von Standardkabelschuhen unterscheiden:

Unterlegscheiben aus Kupfer: Geliefert für den Einsatz in feuchten Umgebungen und mit vorgerundeten, sektorförmigen Leitern zur Verbesserung der Verbindungsintegrität
Integrierte Kupferöse: Speziell entwickelt für sichere Schraubanwendungen mit klaren Markierungen für die korrekte Ausrichtung der Crimpung
Geschütztes Fass-Design: Der Aluminiumzylinder ist mit neutralem Fett vorgefüllt und mit einer Schutzkappe versiegelt, um Oxidation zu verhindern
Optimierte Geometrie: Präzisionsgefertigte Abmessungen gewährleisten die richtige Leitereinführung und Crimpeigenschaften

Anwendungen für VIOX DTL-3 Bimetallkabelschuhe

Die speziellen DTL-3 Bimetallkabelschuhe eignen sich hervorragend für zahlreiche elektrische Anwendungen, die sichere, spannungsfreie Aluminiumverbindungen erfordern:

Abschlüsse von Stromübertragungsleitungen
Anschlüsse der Verteilertafel
Abschlüsse von Unterstationsanlagen
Stromzuführungen für Industriemaschinen
Verbindungen zu Systemen für erneuerbare Energien
Elektrische Infrastruktur für gewerbliche Gebäude
Anwendungen in Umgebungen mit hoher Luftfeuchtigkeit
Installationen mit sektorförmigen Leitern

Professionelle Installationsrichtlinien

Um eine optimale Leistung und Integrität der Verbindung zu gewährleisten, empfiehlt VIOX ELECTRIC die Einhaltung der folgenden professionellen Installationsschritte:

Wählen Sie die geeignete DTL-3 Kabelschuhgröße auf der Grundlage des Leiterquerschnitts
Verwenden Sie hochwertige Abisolierwerkzeuge, um das Aluminiumleiterende vorzubereiten.
Entfernen Sie die Schutzkappe und führen Sie den Leiter vollständig in die vorgefettete Hülse ein.
Schrumpfschlauch an der Verbindungsschnittstelle positionieren
Verwenden Sie kalibrierte Druckwerkzeuge mit den richtigen Matrizensätzen, wie durch die Ausrichtungsmarkierungen angegeben.
Bei der Installation in feuchten Umgebungen sind die mitgelieferten Kupferunterlegscheiben zu verwenden.
Anzugsmoment der Schraubverbindung gemäß den Angaben des Geräteherstellers
Führen Sie eine gründliche Sichtprüfung der fertigen Verbindung durch.

Kritische Sicherheitsvorkehrungen

Um die Sicherheit des Installateurs und die Zuverlässigkeit des Systems zu gewährleisten, sollten Sie diese wichtigen Sicherheitsmaßnahmen beachten:

Überprüfen Sie vor Beginn der Arbeiten die vollständige Abschaltung der Stromkreise.
Bestätigen Sie die Spannungsfreiheit mit geeigneten Prüfgeräten
Überprüfen Sie vor der Installation die Kompatibilität von Leiter und Kabelschuhgröße
Verwenden Sie nur für die Industrie zugelassene Crimpwerkzeuge in gutem Betriebszustand.
Befolgen Sie alle geltenden elektrischen Vorschriften und Installationsstandards
Achten Sie auf eine gute Isolierung der fertigen Verbindung

Technische Daten

Modell	D±0,2 (mm)	d±0,2 (mm)	φ±0,3 (mm)	C1±1 (mm)	L±2 (mm)	B±0,2 (mm)
DTL-3-35	14	8.5	10.5	14.9	82	25
DTL-3-50	16	10	10.5	14.5	87	27
DTL-3-70	18	11.5	13	17.2	102	32
DTL-3-95	21	13.5	13	19.6	106	35
DTL-3-120	23	15	13	16.5	112	35
DTL-3-150	25	16.5	13	18.9	125	35
DTL-3-185	28	18.5	13	22	133	42
DTL-3-240	32	21	17	26.2	140	46
DTL-3-300	34	23.5	17	26	155	50
DTL-3-400	38	26.5	17	30	170	58

Dimensionale Legende: D = Außendurchmesser der Aluminiumhülse, d = Innendurchmesser der Aluminiumhülse, φ = Durchmesser der Augenbohrung, C1 = Augendicke, L = Gesamtlänge, W = Augenbreite

Die Bedeutung von zweckbestimmten Bimetall-Anschlüssen verstehen

Die technischen Herausforderungen beim Verbinden von Aluminiumleitern mit Kupferklemmen sind in der Elektroindustrie wohlbekannt. Wenn ungleiche Metalle in Gegenwart von Feuchtigkeit in Kontakt kommen, kann sich schnell galvanische Korrosion entwickeln, die zu einer Verschlechterung der Verbindung, erhöhtem Widerstand, Überhitzung und einem möglichen Systemausfall führt.

Die DTL-3-Serie begegnet diesen Herausforderungen durch ihre speziellen Konstruktionsmerkmale, insbesondere durch die in den Aluminiumzylinder integrierten Schutzmaßnahmen. Durch die Vorbefüllung des Gehäuses mit neutralem Fett und die Bereitstellung einer Schutzkappe schafft VIOX ELECTRIC eine wirksame Barriere gegen Feuchtigkeit und Sauerstoff, die andernfalls den Korrosionsprozess beschleunigen würden. Die Kupferunterlegscheiben für Anwendungen in feuchten Umgebungen bieten einen zusätzlichen Schutz gegen Umwelteinflüsse, die die Integrität der Verbindung beeinträchtigen könnten.

Der VIOX ELECTRIC-Vorteil

Mit mehr als 15 Jahren Erfahrung in der Energieübertragung und -verteilung bietet VIOX ELECTRIC mit der DTL-3 Bimetall-Kabelschuh-Produktlinie mehrere Vorteile:

Spezialisierte Technik: Unser engagiertes F&E-Team konzentriert sich auf die Entwicklung anwendungsspezifischer Lösungen für anspruchsvolle elektrische Verbindungen
Qualität in der Fertigung: Modernste Produktionsanlagen sorgen für gleichbleibende Produktqualität und Maßhaltigkeit
Umfassende Tests: Strenge Qualitätskontrollprotokolle überprüfen die elektrische Leistung und mechanische Integrität
Globaler Vertrieb: VIOX-Produkte sind weltweit über unser umfangreiches Vertriebsnetz erhältlich
Technische Unterstützung: Unser Ingenieurteam bietet reaktionsschnelle Anwendungsunterstützung und Installationsanleitung

Wenden Sie sich noch heute an VIOX ELECTRIC, um zu besprechen, wie unsere DTL-3 Bimetallkabelschuhe die optimale Verbindungslösung für Ihre spannungsfreien Aluminiumanwendungen darstellen können. Unsere technischen Spezialisten sind bereit, Sie bei der Produktauswahl, der Anwendungsberatung und der Bestellung zu unterstützen, um sicherzustellen, dass Sie die richtige Lösung für Ihre spezifischen Anforderungen erhalten.
