Wie funktioniert ein elektrischer Transformator?

Jedes Mal, wenn Sie Ihr Smartphone-Ladegerät an die Steckdose anschließen, Ihren Laptop laden oder einen Lichtschalter betätigen, verlassen Sie sich auf eines der genialsten elektrischen Geräte aller Zeiten: den Transformator. Diese geräuschlosen Arbeitstiere der Elektrowelt sorgen dafür, dass der Hochspannungsstrom durch die Stromleitungen die Geräte in Ihrem Zuhause sicher mit Strom versorgt.

Aber Wie funktioniert ein elektrischer Transformator?Die Antwort liegt in einem faszinierenden Prinzip, das vor fast 200 Jahren entdeckt wurde und unsere moderne Welt bis heute antreibt. In diesem umfassenden Leitfaden erfahren Sie genau, wie Transformatoren funktionieren, warum sie für die Stromverteilung unverzichtbar sind und wie das Prinzip der elektromagnetischen Induktion all dies ermöglicht.

Egal, ob Sie Elektrotechnik studieren, ein neugieriger Hausbesitzer sind oder als Fachmann Ihr Wissen auffrischen möchten: Dieser Leitfaden führt Sie von den grundlegenden Konzepten bis hin zu fortgeschrittenen Anwendungen – alles in klarer, verständlicher Sprache erklärt.

Die einfache Antwort: Transformers nutzen „Magnetmagie“

Stellen Sie sich die Spannung wie den Wasserdruck in Ihren Rohren vor. So wie Sie möglicherweise einen Druckminderer benötigen, um einen Gartensprinkler sicher an eine Hochdruck-Hauptleitung anzuschließen, elektrische Transformatoren funktionieren Durch die Änderung der Spannungspegel wird Elektrizität sicher und für verschiedene Anwendungen nutzbar gemacht.

Hier ist die einfache Version: Transformatoren nutzen elektromagnetische Induktion, um elektrische Energie von einem Stromkreis zum anderen zu übertragen und dabei die Spannung zu ändernSie vollbringen diese bemerkenswerte Leistung ohne bewegliche Teile und nutzen lediglich die unsichtbare Kraft des Magnetismus, um die Spannungspegel zu „erhöhen“ oder „herunterzustufen“.

Die „Magie“ entsteht, wenn Wechselstrom durch eine Drahtspule fließt und ein sich veränderndes Magnetfeld erzeugt, das in einer zweiten, völlig separaten Spule Spannung induziert. Dafür ist keine direkte elektrische Verbindung nötig – nur die Kraft der elektromagnetischen Induktion, die Michael Faraday 1831 entdeckte.

Doch hier wird es interessant: Die genaue Spannungsänderung hängt von einem einfachen Verhältnis der Drahtwindungen zwischen den beiden Spulen ab. Mehr Windungen bedeuten höhere Spannung; weniger Windungen bedeuten niedrigere Spannung. Diese elegante Einfachheit hat Transformatoren seit über einem Jahrhundert unverzichtbar gemacht.

Die Grundlage: Elektromagnetische Induktion verstehen

Um wirklich zu verstehen wie elektrische Transformatoren funktionierenmüssen wir ins Jahr 1831 zurückgehen, als der britische Wissenschaftler Michael Faraday eine Entdeckung machte, die die Welt revolutionieren sollte. Faraday bemerkte etwas Bemerkenswertes: Als er einen Magneten durch eine Spule aus Kupferdraht bewegte, floss ein elektrischer Strom durch diesen Draht.

Dieses Phänomen, genannt elektromagnetische Induktion, bildet das schlagende Herz jedes Transformators, Generators und Elektromotors auf der Erde.

Stellen Sie sich dieses einfache Experiment vor: Nehmen Sie eine Kupferdrahtspule, die an ein empfindliches Strommessgerät (ein Galvanometer) angeschlossen ist. Wenn die Spule neben einem stationären Magneten steht, passiert nichts. Sobald Sie den Magneten jedoch auf die Spule zu oder von ihr weg bewegen, springt das Messgerät an und zeigt an, dass Strom fließt.

Hier ist die wichtigste Erkenntnis: Es ist nicht das Magnetfeld selbst, das Elektrizität erzeugt – es ist die Ändern Magnetfeld. Wenn sich das Magnetfeld durch einen Leiter ändert, wird eine elektromotorische Kraft (EMK) induziert, die Elektronen durch den Draht drückt und so Strom erzeugt.

Aus diesem Grund arbeiten Transformatoren mit Wechselstrom (AC), aber nicht mit Gleichstrom (DC). Wechselstrom erzeugt natürlich ein sich ständig änderndes Magnetfeld, während Gleichstrom ein statisches Feld erzeugt, das in Sekundärspulen keinen Strom induzieren kann.

Faradays Gesetz einfach erklärt

Das Faradaysche Gesetz besagt, dass die in einer Spule induzierte Spannung von der Geschwindigkeit der Magnetfeldänderung und der Anzahl der Wicklungen in der Spule abhängt. Mathematisch ausgedrückt:

Induzierte Spannung = Änderungsrate des magnetischen Flusses × Anzahl der Windungen

Machen Sie sich keine Gedanken über die Mathematik – das wichtige Konzept ist folgendes: Schnellere Änderungen erzeugen höhere Spannungen, und mehr Drahtwindungen erzeugen auch höhere Spannungen. Genau diese Beziehung ermöglicht es Transformatoren, die Ausgangsspannung durch Anpassen der Anzahl der Windungen in ihren Spulen zu steuern.

Wie elektrische Transformatoren tatsächlich funktionieren: Schritt-für-Schritt-Anleitung

Nachdem Sie nun die elektromagnetische Induktion verstanden haben, wollen wir genauer untersuchen wie ein elektrischer Transformator funktioniert durch seine vier wesentlichen Komponenten und den schrittweisen Prozess.

Die wesentlichen Komponenten

Jeder Transformator besteht aus drei entscheidenden Teilen, die perfekt harmonieren:

Primärwicklung (Eingangsspule): Diese Spule empfängt die elektrische Eingangsspannung. Wird hier Wechselspannung angelegt, entsteht ein wechselndes Magnetfeld um die Spule. Stellen Sie sich dies als den „Sender“ vor, der elektrische Energie in magnetische Energie umwandelt.

Sekundärwicklung (Ausgangsspule): Diese völlig separate Spule „empfängt“ die magnetische Energie und wandelt sie mit einem anderen Spannungsniveau wieder in elektrische Energie um. Es besteht keine direkte elektrische Verbindung zwischen Primär- und Sekundärwicklung – nur die unsichtbare magnetische Verbindung.

Eisenkern (Magnetische Autobahn): Der Eisenkern wirkt wie eine magnetische Schnellstraße und leitet das Magnetfeld effizient von der Primär- zur Sekundärspule. Ohne diesen Kern würde ein Großteil der magnetischen Energie in die Luft gestreut und verloren gehen.

Der 4-stufige Transformationsprozess

Folgendes passiert genau im Inneren eines Transformators, wenn Sie ein Gerät anschließen:

Schritt 1: Wechselstrom gelangt in die Primärspule

Wenn Wechselstrom durch die Primärwicklung fließt, entsteht ein Magnetfeld um die Spule. Da Wechselstrom ständig die Richtung ändert – in Nordamerika typischerweise 60 Mal pro Sekunde –, wächst, schrumpft und kehrt dieses Magnetfeld ständig um. Stellen Sie sich einen Elektromagneten vor, der sich 120 Mal pro Sekunde ein- und ausschaltet und seine Polarität wechselt.

Schritt 2: Das Magnetfeld wandert durch den Eisenkern

Der Eisenkern dient als magnetische Leitbahn und leitet das wechselnde Magnetfeld effizient von der Primär- zur Sekundärspule. Eisen wurde gewählt, weil es ferromagnetisch ist – das heißt, es kann Magnetfelder deutlich besser konzentrieren und lenken als Luft. Dies verbessert den Wirkungsgrad des Transformators erheblich.

Der Kern besteht aus dünnen, isolierten Stahlblechen (typischerweise 0,25–0,5 mm dick) anstelle von massivem Eisen. Diese Bleche verhindern die Bildung energieverschwendender Wirbelströme im Kernmaterial.

Schritt 3: Sekundärspule „fängt“ die magnetische Energie ein

Wenn das sich ändernde Magnetfeld die Sekundärspule durchläuft, tritt das Faradaysche Gesetz in Kraft. Der sich ändernde magnetische Fluss induziert eine Spannung in der Sekundärwicklung, obwohl keine direkte elektrische Verbindung zwischen den Spulen besteht. Es ist wie eine drahtlose Energieübertragung durch Magnetismus.

Schritt 4: Die Ausgangsspannung hängt von den Windungszahlen ab

Hier geschieht die Magie der Spannungsänderung durch den Transformator. Die Ausgangsspannung wird durch das Windungsverhältnis zwischen Sekundär- und Primärspule bestimmt:

• Mehr Windungen auf der Sekundärseite = Höhere Ausgangsspannung (Aufwärtstransformator)
• Weniger Windungen auf der Sekundärseite = niedrigere Ausgangsspannung (Abwärtstransformator)
• Gleiche Windungen = Gleiche Spannung (Trenntransformator)

Wenn beispielsweise die Primärwicklung 100 Windungen und die Sekundärwicklung 200 Windungen hat, ist die Ausgangsspannung genau doppelt so hoch wie die Eingangsspannung. Wenn die Sekundärwicklung nur 50 Windungen hat, beträgt die Ausgangsspannung die Hälfte der Eingangsspannung.

Die Erhaltung der EnergieTransformatoren können zwar die Spannung verändern, aber keine Energie erzeugen. Steigt die Spannung, sinkt der Strom proportional, sodass die Gesamtleistung (Spannung × Stromstärke) (abzüglich kleiner Verluste) im Wesentlichen konstant bleibt.

Warum Transformatoren Wechselstrom (keinen Gleichstrom) benötigen

Eines der wichtigsten Dinge, die man verstehen muss wie elektrische Transformatoren funktionieren Deshalb sind sie für ihren Betrieb zwingend auf Wechselstrom angewiesen.

Denken Sie an Faradays Entdeckung: Veränderliche Magnetfelder induzieren elektrischen Strom. Das Schlüsselwort hier ist „veränderlich“.

Mit GleichstromGleichstrom fließt mit konstanter Geschwindigkeit in eine Richtung. Wenn Sie Gleichstrom an die Primärwicklung eines Transformators anlegen, kommt es kurzzeitig zu einer Änderung, die einen kleinen Strom in der Sekundärwicklung induziert. Sobald sich der Strom stabilisiert, wird das Magnetfeld konstant – und konstante Magnetfelder induzieren keinen Strom. Der Transformator funktioniert praktisch nicht mehr.

Mit WechselstromWechselstrom ändert ständig seine Richtung, typischerweise 50-60 Mal pro Sekunde. Dadurch entsteht ein sich ständig änderndes Magnetfeld, das in der Sekundärwicklung ständig Strom induziert. Der Transformator arbeitet kontinuierlich und effizient.

Aus diesem Grund benötigt Ihr Auto einen speziellen Wechselrichter, um Wechselstromgeräte über die 12-V-Gleichstrombatterie zu betreiben, und aus diesem Grund verwendet das Stromnetz Wechselstrom für die Übertragung und Verteilung. Transformatoren und Wechselstrom sind perfekte Partner, wodurch eine effiziente Stromverteilung möglich wird.

Aufwärts- vs. Abwärtstransformatoren: Das Geheimnis des Windungsverhältnisses

Die Schönheit von wie elektrische Transformatoren funktionieren liegt in ihrer unglaublichen Vielseitigkeit. Dasselbe Grundprinzip kann die Spannung entweder erhöhen oder verringern, ganz abhängig vom Verhältnis der Drahtwindungen zwischen den Spulen.

Aufwärtstransformatoren (Spannungserhöhung)

Aufwärtstransformatoren Die Sekundärspule hat mehr Windungen als die Primärspule. Wenn Sie die Spannung erhöhen müssen, verwenden Sie mehr Windungen auf der Ausgangsseite.

Gemeinsame Anwendungen:

• Kraftübertragung: Umwandlung der Kraftwerksleistung (typischerweise 25.000 V) in Hochspannungsleitungen (bis zu 765.000 V)
• Audioverstärker: Verstärkung der Signalspannungen für leistungsstarke Lautsprecher
• Spannungswandler: Ermöglicht den Betrieb von US-Geräten (110 V) in europäischen Ländern (220 V)

Beispiel aus der Praxis: Ein Kraftwerk könnte einen Transformator mit 1.000 Windungen auf der Primärseite und 10.000 Windungen auf der Sekundärseite verwenden, um 25.000 V auf 250.000 V für eine effiziente Fernübertragung zu erhöhen.

Abwärtstransformatoren (Spannungsabnahme)

Abwärtstransformatoren haben weniger Windungen auf der Sekundärseite als auf der Primärseite. Dies sind wahrscheinlich die häufigsten Transformatoren, denen Sie täglich begegnen.

Gemeinsame Anwendungen:

• Nachbarschaftsverteilung: Reduzierung der Übertragungsleitungsspannung (Tausende von Volt) auf Haushaltsspannung (120 V/240 V)
• Ladegeräte für elektronische Geräte: Konvertierung der Haushaltsspannung in die von Telefonen, Laptops und anderen Geräten benötigten 5 V, 9 V oder 12 V
• Industrielle Ausrüstung: Bereitstellung sicherer Niederspannungen für Steuerkreise

Beispiel aus der Praxis: Der zylindrische Transformator am Strommast vor Ihrem Haus hat möglicherweise 7.200 Windungen auf der Primärseite (angeschlossen an die 7.200-V-Verteilungsleitung) und nur 240 Windungen auf der Sekundärseite (versorgt Ihr Haus mit 240 V).

Mathematik einfach erklärt

Der Zusammenhang zwischen Windungen und Spannung ist wunderbar einfach:

Spannungsverhältnis = Windungszahl

Wenn die Sekundärseite doppelt so viele Windungen hat wie die Primärseite, ist die Ausgangsspannung doppelt so hoch wie die Eingangsspannung. Wenn die Sekundärseite halb so viele Windungen hat, ist die Ausgangsspannung halb so hoch wie die Eingangsspannung.

Aber hier ist der Kompromiss: Steigt die Spannung, sinkt der Strom proportional. Sinkt die Spannung, steigt der Strom. Dadurch bleibt die Energieerhaltung gewährleistet – Transformatoren können nicht aus dem Nichts Strom erzeugen.

Formel: Primärspannung ÷ Sekundärspannung = Primärwindungen ÷ Sekundärwindungen

Diese elegante Einfachheit macht Transformatoren seit über einem Jahrhundert zum Rückgrat der elektrischen Energieverteilung.

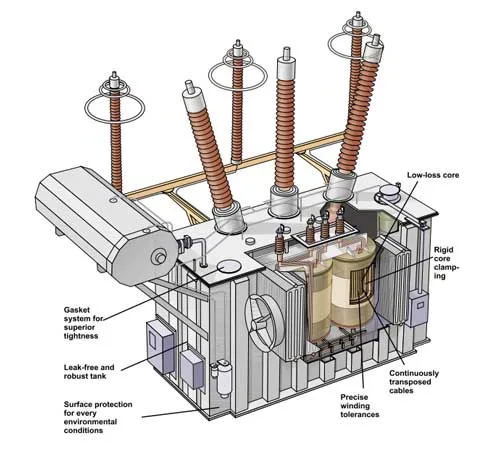

Transformatorbau: Warum das Design wichtig ist

Verständnis wie elektrische Transformatoren funktionieren Man muss die clevere Technik schätzen, die sie so effizient und zuverlässig macht. Jeder Aspekt der Transformatorkonstruktion ist optimiert, um die Energieübertragung zu maximieren und gleichzeitig Verluste zu minimieren.

Der Eisenkern: Magnetische Superautobahn

Der Transformatorkern ist die entscheidende Komponente für eine effiziente Energieübertragung. Deshalb ist das Design wichtig:

Warum Eisen? Eisen ist ferromagnetisch und kann Magnetfelder tausendmal besser konzentrieren als Luft. Diese hohe magnetische Permeabilität schafft einen widerstandsarmen Pfad für den magnetischen Fluss und verbessert so die Effizienz des Transformators erheblich.

Laminierter vs. Vollkern: Frühe Transformatoren verwendeten massive Eisenkerne, doch die Ingenieure entdeckten schnell ein großes Problem: Wirbelströme. Wenn massive Leiter wechselnden Magnetfeldern ausgesetzt sind, bilden sich im Material Kreisströme, die Wärme erzeugen und Energie verschwenden.

Die Lösung? Blechpakete Sie bestehen aus dünnen Blechen (0,25–0,5 mm dick) aus Siliziumstahl, die jeweils durch eine dünne Oxidschicht oder Lackierung von den benachbarten Blechen isoliert sind. Diese Bleche:

• Drastische Reduzierung der Wirbelstrombildung
• Minimieren Sie die Kernerwärmung und den Energieverlust
• Verbessern Sie die Gesamteffizienz des Transformators auf 95-99%
• Ermöglicht eine bessere Wärmeableitung

Siliziumstahl: Moderne Transformatorkerne bestehen aus Siliziumstahl anstelle von reinem Eisen. Das Silizium erhöht den elektrischen Widerstand, reduziert Wirbelströme weiter und behält gleichzeitig hervorragende magnetische Eigenschaften.

Wickeltechniken und Materialien

Vorteile von Kupferdraht: Für Transformatorwicklungen wird Kupferdraht verwendet, da Kupfer die beste Kombination aus elektrischer Leitfähigkeit, thermischen Eigenschaften und Kosten bietet. Einige große Transformatoren verwenden aus Kostengründen Aluminiumdraht, Kupfer bleibt jedoch die bevorzugte Wahl.

Bedeutung der Isolierung: Jede Wicklungslage muss perfekt isoliert sein, um Kurzschlüsse zu vermeiden. Moderne Transformatoren verwenden ausgeklügelte Isolationssysteme, darunter:

• Emaillebeschichtung auf einzelnen Drähten
• Papier- oder Polymerisolierung zwischen den Schichten
• Öl- oder Gasisolierung in großen Leistungstransformatoren

WärmemanagementTransformatoren erzeugen während des Betriebs Wärme, hauptsächlich durch den Widerstand in den Wicklungen und die magnetischen Verluste im Kern. Effektive Kühlsysteme – von der einfachen Luftzirkulation bis hin zu komplexen Ölkühlungssystemen – sind für einen zuverlässigen Betrieb unerlässlich.

Kerntypen und -formen

EI-Laminierungen: Die gängigste Transformatorkonstruktion besteht aus abwechselnd gestapelten E- und I-förmigen Blechen. Die E-Stücke bilden den Hauptkörper, während die I-Stücke den Magnetkreis schließen. Diese Konstruktion bietet eine hervorragende magnetische Kopplung und ermöglicht gleichzeitig eine einfache Montage.

Ringkerne: Ringförmige (Toroid-)Kerne bieten mehrere Vorteile:

• Minimaler magnetischer Streufluss
• Kompaktes, effizientes Design
• Leiser Betrieb
• Geringere elektromagnetische Störungen

Shell- vs. Core-Typ:

• Kerntyp: Wicklungen, die um die Kernschenkel gewickelt sind (am häufigsten bei Verteilungstransformatoren)
• Schalentyp: Kern umschließt die Wicklungen (bevorzugt für Hochleistungsanwendungen)

Jedes Design bietet je nach Anwendung, Spannungsniveau und Leistungsbedarf spezifische Vorteile.

Transformatortypen und ihre Anwendungen

Das Prinzip der wie elektrische Transformatoren funktionieren gilt für viele verschiedene Transformatortypen, die jeweils für bestimmte Anwendungen optimiert sind.

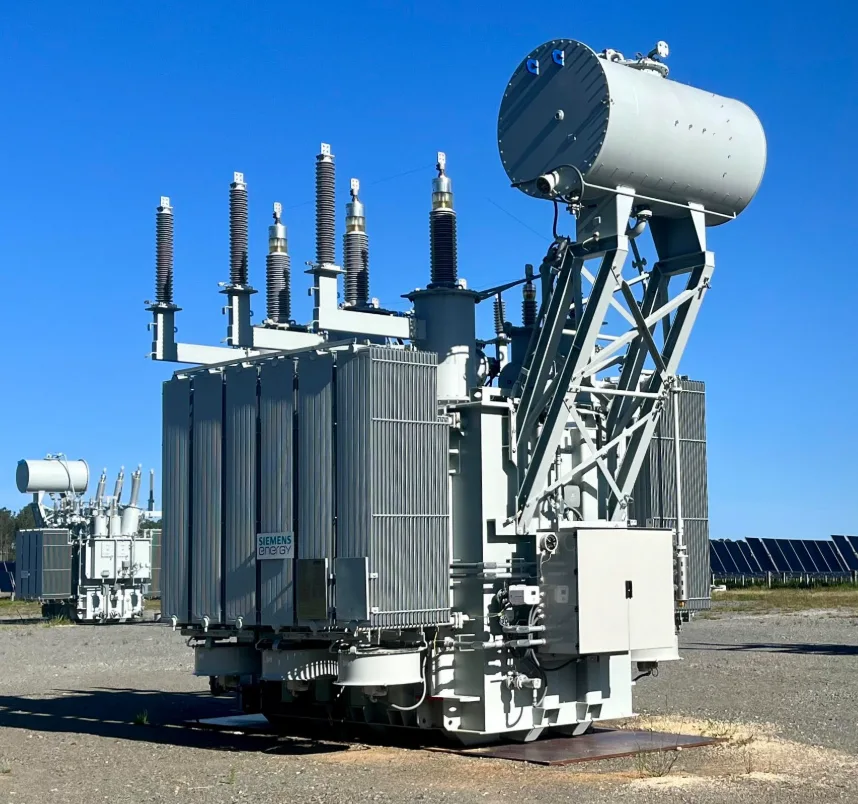

Leistungstransformatoren

Leistungstransformatoren die Übertragung großer Mengen elektrischer Energie im Stromnetz bewältigen:

Übertragungstransformatoren: Erhöhen Sie die Leistung des Kraftwerks auf hohe Übertragungsspannungen (115 kV bis 765 kV), um einen effizienten Ferntransport zu gewährleisten. Diese massiven Einheiten können Hunderte Tonnen wiegen und Hunderte Megawatt bewältigen.

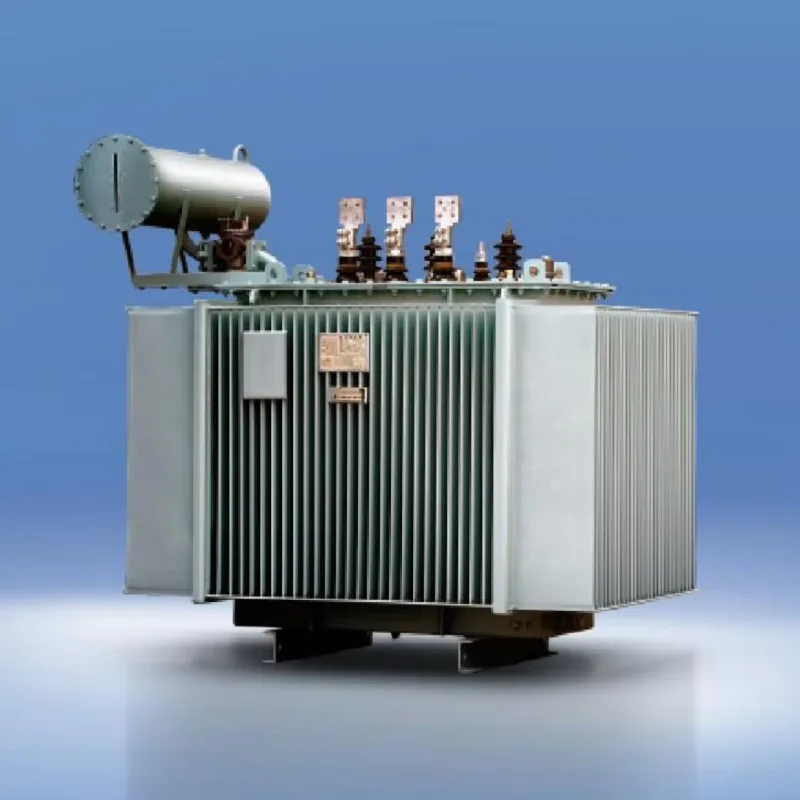

Verteilungstransformatoren: Die bekannten zylindrischen oder auf Sockeln montierten Transformatoren, die die Spannung für Wohngebiete und Gebäude heruntertransformieren. Diese Hauptaggregate des Stromnetzes wandeln Mittelspannungsleitungen (typischerweise 4–35 kV) in nutzbare Spannungen (120–480 V) um.

Umspannwerkstransformatoren: Große Transformatoren, die als Schnittstelle zwischen Übertragungs- und Verteilungssystemen dienen und häufig die Spannung von der Übertragungsspannung auf die Verteilungsspannung heruntertransformieren.

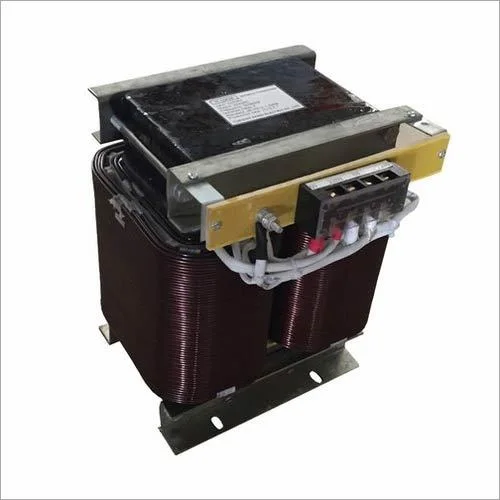

Trenntransformatoren

Trenntransformatoren sorgen für elektrische Sicherheit, indem sie eine direkte Verbindung zwischen Eingangs- und Ausgangsschaltkreisen verhindern, selbst wenn die Spannungspegel gleich bleiben:

Medizinische Ausrüstung: Krankenhäuser verwenden Trenntransformatoren, um Patienten vor Stromschlägen zu schützen, insbesondere in Bereichen, in denen medizinische Geräte direkten Kontakt mit Patienten haben.

Empfindliche Elektronik: Labor- und Testgeräte erfordern häufig Trenntransformatoren, um Erdschleifen und elektrische Störungen von der Stromquelle zu vermeiden.

Sicherheitsanwendungen: In Industrieumgebungen werden Trenntransformatoren verwendet, um Arbeiter und Geräte vor gefährlichen Erdschlüssen zu schützen.

Messwandler

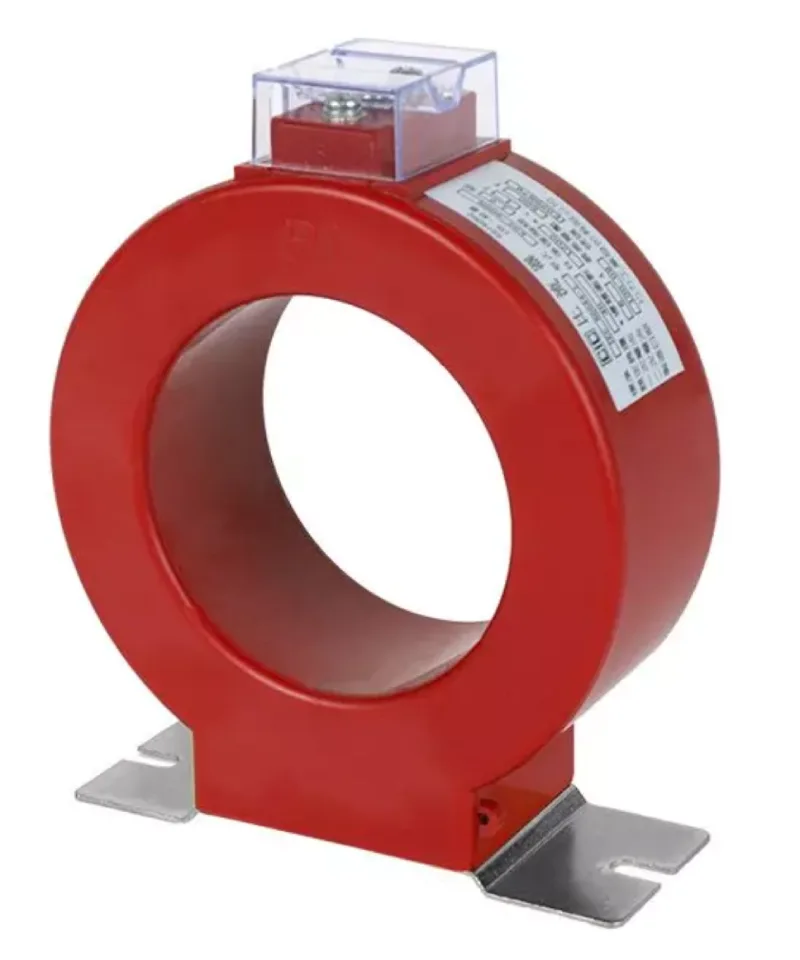

Stromwandler (CTs): Reduzieren hohe Ströme auf sichere, messbare Werte für Schutzrelais und Messgeräte. Dies ermöglicht die Überwachung des Stromnetzes, ohne dass gefährlich hohe Ströme direkt verarbeitet werden müssen.

Spannungswandler (VTs): Reduziert hohe Spannungen auf sichere Werte für Mess- und Schutzsysteme. Unverzichtbar für die Überwachung des Stromnetzzustands.

Kombinierte Messwandler: Einige Anwendungen verwenden Transformatoren, die sowohl Strom- als auch Spannungsumwandlung in einer einzigen Einheit ermöglichen.

Spezialtransformatoren

Audio-Transformatoren: Diese für den Audiofrequenzgang optimierten Transformatoren bieten Impedanzanpassung und Isolierung in hochwertigen Audiogeräten.

Impulstransformatoren: Diese sind für die Handhabung schneller Spannungsänderungen ausgelegt und in der Digitalelektronik und bei Schaltnetzteilen unverzichtbar.

Spartransformatoren: Transformatoren mit einer Wicklung, die kompakter und effizienter sind als Typen mit zwei Wicklungen. Sie werden häufig in Spannungsreglern und variablen Spannungsversorgungen verwendet.

Häufige Transformatorprobleme und -lösungen

Verständnis wie elektrische Transformatoren funktionieren bedeutet auch, zu erkennen, wenn sie nicht richtig funktionieren. Hier sind die häufigsten Probleme:

Überhitzungsprobleme

Symptome: Heiße Transformatoroberflächen, Brandgeruch, Öllecks bei großen Transformatoren

Ursachen: Überlastung, schlechte Belüftung, Isolationsausfall, zu hohe Umgebungstemperatur

Lösungen: Lastreduzierung, verbesserte Kühlung, fachgerechte Inspektion und Wartung

Kernsättigung

Symptome: Übermäßige Erwärmung, verzerrte Ausgangswellenformen, lautes Summen oder Brummen

Ursachen: Überspannungsbedingungen, Gleichstromanteil in der Wechselstromversorgung, falsche Transformatordimensionierung

Lösungen: Spannungsregelung, Gleichstromblockierung, Auswahl des Transformators mit der richtigen Größe

Isolierungsdurchschlag

Symptome: Lichtbögen, Erdschlüsse, verringerter Isolationswiderstand

Ursachen: Alter, Feuchtigkeitseintritt, thermische Belastung, elektrische Überbeanspruchung

Lösungen: Fachgerechte Prüfung, Feuchtigkeitsbeseitigung, Isolationsaustausch oder Trafotausch

Tipps zur Wartung

• Visuelle Kontrolle: Regelmäßige Kontrollen auf physische Schäden, Öllecks, Überhitzungszeichen
• Elektrische Prüfung: Jährliche Prüfung des Isolationswiderstands und des Windungszahlverhältnisses für kritische Anwendungen
• Überwachung der Temperatur: Für ausreichende Kühlung und Belüftung sorgen
• Lastüberwachung: Vermeidung chronischer Überlastung, die die Lebensdauer des Transformators verkürzt

Reale Anwendungen, die Sie täglich nutzen

Das Prinzip der wie elektrische Transformatoren funktionieren berührt praktisch jeden Aspekt des modernen Lebens:

Telefon- und Laptop-Ladegeräte: Diese kompakten Schaltnetzteile verwenden Hochfrequenztransformatoren, um Wechselstrom effizient in die Gleichspannung Ihrer Geräte umzuwandeln. Die höhere Frequenz ermöglicht deutlich kleinere und leichtere Transformatoren als herkömmliche 60-Hz-Designs.

Mikrowellenherde: Verwenden Sie Hochspannungstransformatoren, um die 120 V Haushaltsspannung auf die 2.000–4.000 V umzuwandeln, die das Mikrowellen erzeugende Magnetron benötigt. Diese Transformatoren sind speziell für die hohen Spannungs- und Stromanforderungen der Mikrowellenerzeugung ausgelegt.

Autozündsysteme: Moderne Fahrzeuge verwenden Zündtransformatoren (Zündspulen), um die 12-V-Batterieleistung des Fahrzeugs in die 10.000–50.000 V umzuwandeln, die zur Erzeugung elektrischer Lichtbögen der Zündkerzen erforderlich sind.

Stromnetzinfrastruktur: Jedes Mal, wenn Sie einen Lichtschalter betätigen, ist Ihr Strom wahrscheinlich durch 4–6 verschiedene Transformatoren geflossen:

1. Aufwärtstransformator im Kraftwerk
2. Transformatoren für Umspannwerke
3. Transformatoren für Verteilstationen
4. Nachbarschaftsverteilungstransformator
5. Eventuell gebäudespezifische Transformatoren für Großanlagen

Audiogeräte: High-End-Audiosysteme verwenden Transformatoren zur Impedanzanpassung, Geräuschisolierung und Signalkopplung. Diese Audiotransformatoren sind speziell darauf ausgelegt, die Klangqualität über den gesamten hörbaren Frequenzbereich zu erhalten.

SchweißgeräteLichtbogenschweißgeräte verwenden Transformatoren, um die Standardstromversorgung in die zum Schweißen benötigte Hochstrom- und Regelspannung umzuwandeln. Diese robusten Transformatoren müssen extremen elektrischen und thermischen Belastungen standhalten.

Energieeffizienz und Verluste in Transformatoren

Modern elektrische Transformatoren funktionieren mit bemerkenswerter Effizienz – typischerweise 95-99% – aber das Verständnis der geringen Verluste hilft dabei, ihr ausgeklügeltes Design zu schätzen.

Arten von Transformatorverlusten

Kupferverluste (I²R-Verluste): Wärme, die durch den elektrischen Widerstand in den Wicklungen entsteht. Diese Verluste steigen mit der Strombelastung und können durch die Verwendung dickerer Leiter und eine optimale Wicklungsauslegung minimiert werden.

Eisenkernverluste: Energieverlust im magnetischen Kernmaterial, bestehend aus:

• Hystereseverluste: Energie, die zum wiederholten Magnetisieren und Entmagnetisieren des Kerns benötigt wird
• Wirbelstromverluste: Im Kernmaterial induzierte Kreisströme (minimiert durch Bleche)

Streuverluste: Energieverlust durch elektromagnetische Felder, die nicht zur Energieübertragung beitragen. Sorgfältiges Design minimiert diesen Verlust durch geeignete magnetische Abschirmung und Wicklungskonfiguration.

Effizienzsteigerungen

Moderne Transformatorkonstruktionen beinhalten zahlreiche Effizienzverbesserungen:

• Amorphe Stahlkerne: Neuere magnetische Materialien mit geringeren Kernverlusten
• Optimierte Wicklungsdesigns: Computergestützte Leiterbahnführungen minimieren Widerstand und Streuverluste
• Fortschrittliche Kühlsysteme: Bessere Wärmeabfuhr ermöglicht höhere Leistungsdichte und Effizienz
• Laststufenschalter: Automatische Spannungsregelungssysteme, die bei unterschiedlichen Lastbedingungen eine optimale Effizienz aufrechterhalten

Vorteile der Energieeinsparung

Hocheffiziente Transformatoren ermöglichen enorme Energieeinsparungen im gesamten Stromnetz. Eine Effizienzsteigerung von 1% in Verteiltransformatoren spart in einem großen Stromnetz jährlich Milliarden Kilowattstunden ein – genug, um Hunderttausende Haushalte mit Strom zu versorgen.

Fortgeschrittene Konzepte: Über die Grundlagen hinaus

Für diejenigen, die an einem tieferen Verständnis interessiert sind wie elektrische Transformatoren funktionieren, mehrere fortgeschrittene Konzepte erweitern die Grundprinzipien:

Dreiphasentransformatoren

Die meisten Stromnetzanwendungen nutzen Dreiphasenstrom für eine effizientere Energieübertragung. Dreiphasentransformatoren bestehen entweder aus drei separaten Einphasentransformatoren oder einer einzelnen Dreiphaseneinheit mit drei Wicklungssätzen auf einem gemeinsamen Kern.

Vorteile von Dreiphasensystemen:

• Effizientere Kraftübertragung
• Gleichmäßigere Leistungsabgabe
• Bessere Motorleistung
• Reduzierter Leiterbedarf

Spartransformatoren

Spartransformatoren verwenden eine einzelne Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient, wobei die elektrischen Anschlüsse an verschiedenen Punkten entlang der Wicklung liegen. Diese Konstruktion ist kompakter und effizienter als Transformatoren mit getrennten Wicklungen, bietet jedoch keine elektrische Isolierung.

Anwendungen: Spannungsregler, Motorstarter, Dreiphasen-Zweiphasen-Umwandlung

Stelltransformatoren

Stelltransformatoren (wie Variac®-Einheiten) ermöglichen eine kontinuierliche Spannungsregelung durch Variation des Anschlusspunkts an der Transformatorwicklung. Sie sind unerlässlich für Prüfgeräte und Anwendungen, die eine präzise Spannungsregelung erfordern.

Hochfrequenztransformatoren

In der modernen Elektronik werden zunehmend Hochfrequenztransformatoren eingesetzt (die mit Tausenden oder Millionen Hz statt 60 Hz arbeiten). Höhere Frequenzen ermöglichen deutlich kleinere Transformatorkerne und eine höhere Effizienz bei Schaltnetzteilen.

Anwendungen: Computer-Netzteile, LED-Treiber, kabellose Ladesysteme, Wechselrichter

Häufig gestellte Fragen

Installation und technische Fragen

F: Was bedeutet es, wenn auf Transformatoren die Anschlüsse H und X gekennzeichnet sind?

A: H-Anschlüsse stehen für Hochspannungsanschlüsse, X-Anschlüsse für Niederspannungsanschlüsse. Ein weit verbreiteter Irrtum ist, dass H-Anschlüsse immer primär und X-Anschlüsse sekundär sind – dies trifft auf Abwärtstransformatoren zu, bei Aufwärtstransformatoren sollten die Anschlüsse jedoch vertauscht sein.

F: Kann ein Einphasentransformator auf Dreiphasenstrom umgestellt werden?

A: Nein. Phasenkonverter oder Phasenschieber wie Drosseln und Kondensatoren sind erforderlich, um einphasigen Strom in dreiphasigen Strom umzuwandeln. Sie benötigen entweder drei separate Einphasentransformatoren oder einen speziell angefertigten Dreiphasentransformator.

F: Was verursacht laute oder ungewöhnliche Geräusche in Transformatoren?

A: Transformatorgeräusche entstehen durch Magnetostriktion. Diese bewirkt, dass sich magnetische Stahlbleche bei Magnetisierung ausdehnen und bei Entmagnetisierung zusammenziehen. Diese Ausdehnungen und Kontraktionen treten während jedes Wechselstromzyklus unregelmäßig über die Kernbleche auf und erzeugen Vibrationen und Geräusche. Übermäßige Geräusche können auf lose Komponenten, Überlastung oder Kernprobleme hinweisen, die eine professionelle Überprüfung erfordern.

F: Warum können Transformatoren über 1 kVA nicht einfach rückgespeist (rückwärts verwendet) werden?

A: Die Rückspeisung größerer Transformatoren kann zu hohen Einschaltströmen beim Einschalten des Transformators und zum unerwünschten Auslösen von Leistungsschaltern und Sicherungen führen. Dieses Problem ist schwer vorhersehbar und teuer zu beheben. Es ist besser, Transformatoren zu kaufen, die speziell als Aufwärtstransformatoren für Rückwärtsanwendungen gewickelt sind.

Transformatoröl und Wartung

F: Wie lange halten Transformatoren normalerweise?

A: Die Lebensdauer eines Transformators kann je nach Bedingungen, von der Qualität der Komponenten bis hin zu den Wartungspraktiken, zwischen 20 und 40 Jahren liegen. Manche Transformatoren laufen jahrzehntelang ohne größere Probleme, während andere aufgrund von Umwelteinflüssen oder mangelnder Wartung vorzeitig verschleißen.

F: Welches sind die Hauptfaktoren, die die Lebensdauer eines Transformators verkürzen?

A: Die drei Komponenten, die die Lebensdauer eines Transformators bestimmen, sind Wärme, Feuchtigkeit und Sauerstoff. Mit jedem Anstieg der Betriebstemperatur um 10 °C verdoppeln sich die Oxidationsnebenprodukte, die das Zellulosepapier angreifen. Richtige Kühlung und die Vermeidung von Überlastungen sind für eine lange Lebensdauer unerlässlich.

F: Wie oft sollte Transformatoröl getestet werden?

A: SDMyers empfiehlt die jährliche Prüfung dielektrischer Flüssigkeitsproben, um wichtige Daten zur Fehlerlokalisierung, Diagnose potenzieller Probleme und zur Vermeidung von Ausfällen zu gewinnen. Mit der Standardisierung von NFPA 70B im Jahr 2023 ist die jährliche Flüssigkeitsprobenahme und -prüfung nun eine Mindestanforderung für die Wartung von Transformatoren. Kritische Geräte erfordern möglicherweise häufigere Prüfungen.

F: Welche Umgebungsbedingungen sollten beim Sammeln von Ölproben vermieden werden?

A: Kälte oder eine relative Luftfeuchtigkeit von über 70 Prozent sollten vermieden werden, da dies die Feuchtigkeit in der Probe erhöht. Ideal sind Temperaturen von 35 °C oder mehr, null Prozent Luftfeuchtigkeit und Windstille.

F: Was bewirkt Transformatoröl eigentlich?

A: Transformatoröl erfüllt drei wichtige Funktionen: Es ist ein hervorragendes dielektrisches Medium zur Isolierung von Komponenten, ein gutes Wärmeübertragungsmittel zur Ableitung von Wärme von Wicklungen an Tankwände und Heizkörper und es ist immer noch die billigste verfügbare Flüssigkeit für Transformatoranwendungen.

Sicherheits- und Installationsprobleme

F: Was passiert, wenn die Sekundärwicklung eines Transformators nicht richtig geerdet ist?

A: Wenn die Sekundärwicklung des Transformators nicht ordnungsgemäß geerdet ist, erscheint die Ausgangsspannung zwischen den Phasen zwar in Ordnung, schwankt jedoch und ist nicht erdbezogen. Dies führt zu Sicherheitsrisiken und Messproblemen.

F: Brauchen alle Transformatoren Vibrationspads?

A: Alle Transformatoren vibrieren aufgrund des elektromagnetischen Feldes im Kern mit 120 Hz. Diese Vibrationen und hörbaren Geräusche können sich über den Boden übertragen. Vibrationspads und -isolatoren helfen, dieses Problem bei gewerblichen Anwendungen zu minimieren.

F: Können Transformatoren durch harmonische Verzerrung überhitzen?

A: Aufgrund der Häufigkeit nichtlinearer Lasten und der von ihnen erzeugten Oberschwingungen können Transformatoren überhitzen, wenn sie nicht richtig spezifiziert sind. Moderne elektronische Lasten erzeugen Oberschwingungen, die zu einer zusätzlichen Erwärmung über die Nennleistung hinaus führen können.

Leistung und Effizienz

F: Was ist Spannungsregelung in Transformatoren?

A: Die Spannungsregelung in Transformatoren ist die Differenz zwischen der Volllastspannung und der Leerlaufspannung, üblicherweise in Prozent angegeben. Eine gute Regelung bedeutet, dass die Ausgangsspannung unter wechselnden Lastbedingungen stabil bleibt.

F: Was ist ein Temperaturanstieg in Transformatoren?

A: Der Temperaturanstieg in einem Transformator ist die Durchschnittstemperatur der Wicklungen, des Öls und der Isolierung über der Umgebungstemperatur. Diese Angabe gibt an, wie viel Wärme der Transformator im Normalbetrieb erzeugt.

F: Inwieweit kann die Ausfallrate von Transformatoren durch eine ordnungsgemäße Wartung gesenkt werden?

A: Durch ordnungsgemäße Wartung können Ausfallraten um über 40 % gesenkt, die Lebensdauer der Geräte verlängert und katastrophale Ausfälle verhindert werden. Regelmäßige Wartung bietet enorme Kosteneinsparungen im Vergleich zu Notfallreparaturen oder -austausch.

Fehlerbehebung und Diagnose

F: Was sollten Sie zuerst überprüfen, wenn ein Transformator nicht funktioniert?

A: Wenn der Transformator eingeschaltet werden kann, messen Sie die Ausgangsspannung im unbelasteten Zustand, um sicherzustellen, dass die Spannung innerhalb der Toleranz liegt. Wenn auf der Lastseite ein Neutralleiter abgeleitet wird, stellen Sie sicher, dass die Neutralleitererdung gemäß den Anforderungen des National Electric Code erfolgt.

F: Was sind die Warnsignale für Transformatorprobleme?

A: Ungewöhnliche oder laute Geräusche werden typischerweise durch Vibrationen verursacht, bei denen Bauteile stärker als üblich klappern. Dies deutet auf lose Schrauben oder sogar Ölmangel hin. Rauch entsteht meist durch freiliegende Kabel, die Funken und Rauch erzeugen.

F: Was sagt Ihnen die gelöste Gasanalyse (DGA) über den Zustand des Transformators?

A: DGA-Tests identifizieren gelöste Gase im Öl wie Acetylen, Methan, Wasserstoff, Ethan, Ethylen, Sauerstoff und Kohlenmonoxid. Verschiedene Gaskombinationen weisen auf spezifische interne Probleme hin und ermöglichen so eine vorausschauende Wartung, bevor Ausfälle auftreten.

F: Wie oft sollten Sie Sichtprüfungen durchführen?

A: Monatliche Sichtprüfungen, halbjährliche Ölanalysen, jährliche elektrische Tests und eine kontinuierliche Überwachung der Kühlsysteme bilden das Rückgrat effektiver Wartungsprogramme für Transformatoren.

Praktische Anwendungen

F: Warum verwenden Energieunternehmen so hohe Übertragungsspannungen?

A: Höhere Übertragungsspannungen reduzieren den Strom bei gleicher Leistung drastisch, wodurch die I²R-Verluste in den Übertragungsleitungen minimiert werden. Dies macht die Stromübertragung über große Entfernungen wirtschaftlich und effizient, erfordert aber Transformatoren, die die Spannung für eine sichere Nutzung wieder heruntertransformieren.

F: Können Transformatoren ohne besondere Überlegungen in Innenräumen installiert werden?

A: Transformatoren in Innenräumen benötigen ausreichende Belüftung zur Kühlung, ausreichende elektrische Abstände und je nach Umgebung möglicherweise spezielle Gehäuse (NEMA-Klassifizierung). Ölgefüllte Transformatoren benötigen möglicherweise zusätzliche Brandschutzsysteme und Einhausungen zum Schutz der Umwelt.

F: Welche Transformatorgröße benötige ich für meine Anwendung?

A: Die Dimensionierung des Transformators hängt von der Gesamtanschlussleistung, dem Leistungsfaktor, den Anlaufströmen der Motoren und möglichen zukünftigen Erweiterungen ab. Als Faustregel gilt, den Transformator auf 125% der berechneten Last zu dimensionieren. Für spezifische Anwendungen sollten Sie sich jedoch an Elektrofachkräfte wenden, um die richtige Dimensionierung und Einhaltung der Vorschriften sicherzustellen.

Schlussfolgerung

Verständnis wie elektrische Transformatoren funktionieren enthüllt eine der elegantesten technischen Lösungen der Menschheit. Durch das einfache, aber tiefgreifende Prinzip der elektromagnetischen Induktion ermöglichen Transformatoren unsere gesamte elektrische Infrastruktur – von riesigen Kraftwerken bis hin zum Smartphone-Ladegerät neben Ihrem Bett.

Wenn Sie das nächste Mal ein Gerät anschließen oder einen Lichtschalter betätigen, werden Sie die unsichtbare Kette von Transformatoren zu schätzen wissen, die moderne elektrische Energie ermöglichen. Von Michael Faradays Entdeckung 1831 bis zu den heutigen hocheffizienten Designs sind Transformatoren weiterhin die stillen Helden, die unsere Welt mit Energie versorgen.

Egal, ob Sie Student, Berufstätiger oder neugieriger Lernender sind: Das Verständnis dieser grundlegenden Konzepte eröffnet Ihnen das Verständnis unzähliger anderer elektrischer und elektronischer Systeme. Das Prinzip der elektromagnetischen Induktion, das Transformatoren antreibt, treibt auch Generatoren, Motoren, kabellose Ladegeräte und unzählige andere Technologien an, die unseren Alltag prägen.

Sind Sie bereit, weitere Konzepte der Elektrotechnik zu erkunden? Das Verständnis von Transformatoren bildet eine hervorragende Grundlage für das Erlernen von Energiesystemen, elektrischen Maschinen und der faszinierenden Welt des Elektromagnetismus, die uns täglich umgibt.
