শিল্প সুবিধা, পাওয়ার প্ল্যান্ট বা বাণিজ্যিক ভবনের জন্য বৈদ্যুতিক বিতরণ সরঞ্জাম নির্দিষ্ট করার সময়, আপনি বিভিন্ন লো-ভোল্টেজ সুইচগিয়ার পদ যেমন জিজিডি, জিসিকে, জিসিএস, এমএনএস এবং এক্সএল-21 এর সম্মুখীন হবেন। এই শ্রেণীবিভাগগুলি বোঝা ক্রয় ব্যবস্থাপক, বৈদ্যুতিক প্রকৌশলী এবং সুবিধা পরিকল্পনাকারীদের জন্য অত্যন্ত গুরুত্বপূর্ণ, যাদের তাদের পাওয়ার বিতরণ প্রয়োজনীয়তার জন্য সঠিক সুইচগিয়ার নির্বাচন করতে হবে।.
লো-ভোল্টেজ সুইচগিয়ার সাধারণত 1kV এর নিচে ভোল্টেজে কাজ করে এবং বৈদ্যুতিক বিতরণ ব্যবস্থার মেরুদণ্ড হিসেবে কাজ করে। প্রতিটি পদ একটি নির্দিষ্ট নকশা দর্শন, কাঠামোগত কনফিগারেশন এবং অ্যাপ্লিকেশন সুযোগ উপস্থাপন করে। এই গাইড আপনাকে সচেতন ক্রয় সিদ্ধান্ত নিতে সাহায্য করার জন্য এই সাধারণ লো-ভোল্টেজ সুইচগিয়ার প্রকারগুলির একটি বিস্তারিত বিশ্লেষণ প্রদান করে।.
লো-ভোল্টেজ সুইচগিয়ারের শ্রেণীবিভাগ: দুটি প্রধান বিভাগ
লো-ভোল্টেজ সুইচগিয়ারকে মূলত তাদের কম্পোনেন্ট ইনস্টলেশন পদ্ধতির উপর ভিত্তি করে দুটি কাঠামোগত বিভাগে ভাগ করা যায়:
ফিক্সড-টাইপ সুইচগিয়ার
ফিক্সড-টাইপ লো-ভোল্টেজ সুইচগিয়ারে স্থায়ীভাবে ইনস্টল করা কম্পোনেন্ট থাকে যা ফিক্সড ওয়্যারিং সহ। সমস্ত বৈদ্যুতিক ডিভাইস, সহ সার্কিট ব্রেকার, কন্টাক্টর, এবং বাসবার, সরাসরি ক্যাবিনেট ফ্রেমওয়ার্কে মাউন্ট করা হয় এবং রক্ষণাবেক্ষণের জন্য সহজে সরানো যায় না। এই ঐতিহ্যবাহী নকশা সরলতা এবং খরচ-কার্যকারিতা প্রদান করে কিন্তু সার্ভিসিং কাজের জন্য সম্পূর্ণ শাটডাউন প্রয়োজন।.
প্রতিনিধিত্বকারী মডেল: এক্সএল-21, জিজিডি
উইথড্রয়েবল-টাইপ (ড্রয়ার-টাইপ) সুইচগিয়ার
উইথড্রয়েবল বা ড্রয়ার-টাইপ লো-ভোল্টেজ সুইচগিয়ার একটি মডুলার ডিজাইন ব্যবহার করে যেখানে পৃথক সার্কিট ইউনিটগুলি অপসারণযোগ্য ড্রয়ারে রাখা হয়। এই ড্রয়ারগুলি উল্লম্ব বাসবারের সাথে হট-সোয়াপেবল সংযোগ বজায় রাখার সময় ক্যাবিনেট থেকে শারীরিকভাবে সরানো যেতে পারে, যা সিস্টেম-ব্যাপী শাটডাউন ছাড়াই রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সক্ষম করে।.
প্রতিনিধিত্বকারী মডেল: জিসিকে, জিসিএস, এমএনএস
তুলনা সারণী: ফিক্সড বনাম উইথড্রয়েবল লো-ভোল্টেজ সুইচগিয়ার
| বৈশিষ্ট্য | ফিক্সড-টাইপ (এক্সএল-21, জিজিডি) | উইথড্রয়েবল-টাইপ (জিসিকে, জিসিএস, এমএনএস) |
|---|---|---|
| ইনস্টলেশন পদ্ধতি | স্থায়ী মাউন্টিং | প্লাগ-ইন ড্রয়ার মডিউল |
| রক্ষণাবেক্ষণ | পাওয়ার শাটডাউন প্রয়োজন | হট-সোয়াপেবল ক্ষমতা |
| সার্কিট ঘনত্ব | কম (প্রতি ক্যাবিনেটে কম সার্কিট) | বেশি (প্রতি ক্যাবিনেটে বেশি সার্কিট) |
| স্থান দক্ষতা | বেশি ফ্লোর স্পেস দখল করে | কম্প্যাক্ট, স্থান-সাশ্রয়ী ডিজাইন |
| প্রাথমিক খরচ | কম মূলধন বিনিয়োগ | প্রাথমিক খরচ বেশি |
| অপারেশনাল নমনীয়তা | সীমিত | উচ্চ নমনীয়তা এবং মাপযোগ্যতা |
| রক্ষণাবেক্ষণের সময় নিরাপত্তা | ডি-এনার্জাইজেশন প্রয়োজন | বিচ্ছিন্নতার সাথে উন্নত নিরাপত্তা |
| সাধারণ অ্যাপ্লিকেশন | সরল বিতরণ, আলো | মোটর কন্ট্রোল সেন্টার, জটিল বিতরণ |
এক্সএল-21 পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট: ওয়াল-মাউন্টেড ফিক্সড টাইপ
মডেল পদবী ব্যাখ্যা করা হয়েছে
দ্য এক্সএল-21 পদবীটি নিম্নরূপ ভেঙে যায়:
- X = বক্স-টাইপ ঘের
- ল = পাওয়ার বিতরণ
- 21 = ডিজাইন সিরিজের নম্বর
কারিগরি বিবরণ
এক্সএল-21 একটি প্রাচীর-মাউন্ট করা, ফিক্সড-ইনস্টলেশন লো-ভোল্টেজ বিতরণ ক্যাবিনেট যা তিন-ফেজ চার-ওয়্যার বা পাঁচ-ওয়্যার কনফিগারেশনে 500V পর্যন্ত ভোল্টেজ সহ এসি সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি সাধারণত ভবন এবং শিল্প সুবিধাগুলিতে টার্মিনাল বিতরণ সুইচগিয়ার হিসাবে ব্যবহৃত হয়।.
মূল বৈশিষ্ট্য:
- রেটেড ভোল্টেজ: 380V এসি
- রেটেড ফ্রিকোয়েন্সি: 50Hz/60Hz
- সুরক্ষা শ্রেণী: IP30-IP54 (কনফিগারেশনের উপর নির্ভর করে)
- কম্প্যাক্ট ওয়াল-মাউন্টেড ডিজাইন
- ফ্রন্ট-অ্যাক্সেস রক্ষণাবেক্ষণ
- প্রধান পাওয়ার বিচ্ছিন্ন করার জন্য ইন্টিগ্রেটেড ছুরি সুইচ
অ্যাপ্লিকেশন
এক্সএল-21 সুইচগিয়ার এর জন্য আদর্শ:
- বহুতল ভবনে ফ্লোর-লেভেল পাওয়ার বিতরণ
- ওয়ার্কশপ আলো এবং পাওয়ার বিতরণ
- ছোট আকারের শিল্প সুবিধা
- বৈদ্যুতিক সিস্টেমে চূড়ান্ত বিতরণ পয়েন্ট
সুবিধা এবং সীমাবদ্ধতা
সুবিধাদি:
- সাধারণ বিতরণের প্রয়োজনের জন্য সাশ্রয়ী সমাধান
- সহজ ইনস্টলেশন এবং অপারেশন
- ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা
- সীমিত ফ্লোর স্পেস সহ অবস্থানের জন্য উপযুক্ত
সীমাবদ্ধতা:
- ফিক্সড কম্পোনেন্টের জন্য রক্ষণাবেক্ষণের জন্য শাটডাউন প্রয়োজন
- প্রতি ক্যাবিনেটে কম সার্কিট ক্ষমতা
- জটিল অটোমেশন সিস্টেমের জন্য উপযুক্ত নয়
- সীমিত প্রসারণযোগ্যতা
জিজিডি লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট: ফিক্সড পাওয়ার ডিস্ট্রিবিউশন
মডেল পদবী ব্যাখ্যা করা হয়েছে
জিজিডি এর মানে হল:
- গ = লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট (Guī – 柜)
- গ = ফিক্সড ইনস্টলেশন এবং ওয়্যারিং (Gù dìng – 固定)
- দ = পাওয়ার ক্যাবিনেট (Dòng lì – 动力)
কারিগরি বিবরণ
জিজিডি লো-ভোল্টেজ সুইচগিয়ার ব্যাপকভাবে সাবস্টেশন এবং শিল্প সুবিধাগুলিতে প্রধান পাওয়ার বিতরণের জন্য ব্যবহৃত হয়। এই ফিক্সড-টাইপ সুইচগিয়ার 50-60Hz ফ্রিকোয়েন্সি এবং 500V পর্যন্ত ভোল্টেজ সহ এসি সিস্টেম পরিচালনা করে।.
মূল পরামিতি:
- রেটেড ভোল্টেজ: 380V/400V
- সর্বোচ্চ কারেন্ট ক্ষমতা: 4000A
- শর্ট-সার্কিট ক্ষমতা: উপযুক্ত সার্কিট ব্রেকারের সাথে উচ্চ ব্রেকিং ক্ষমতা
- ক্যাবিনেটের উচ্চতা: 2200 মিমি (স্ট্যান্ডার্ড)
- সুরক্ষা গ্রেড: IP30
- IEC439 এবং GB7251 স্ট্যান্ডার্ড মেনে চলে
কাঠামোগত ডিজাইন
GGD সুইচগিয়ার ফ্রেমটি ঝালাই করা ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট এবং অ্যাঙ্গেল ইস্পাত ব্যবহার করে নির্মিত, যা একটি শক্তিশালী এবং অনমনীয় কাঠামো সরবরাহ করে। ক্যাবিনেটটিকে কার্যকরী অংশে ভাগ করা হয়েছে যার একটি নির্দিষ্ট বাসবার সিস্টেম ঘেরের উপরে বা পিছনে অবস্থিত।.
অ্যাপ্লিকেশন
GGD সুইচগিয়ার নিম্নলিখিতগুলিতে মূল বিতরণ সরঞ্জাম হিসাবে কাজ করে:
- সাবস্টেশনগুলিতে পাওয়ার গ্রহণ এবং বিতরণ
- সেকশন স্যুইচিং এবং ফিডার ক্যাবিনেট
- ক্যাপাসিটর ব্যাংক স্থাপন
- শিল্প কারখানার জন্য প্রধান বিতরণ বোর্ড
- খনির কার্যক্রম এবং ভারী শিল্প
সুবিধা এবং সীমাবদ্ধতা
সুবিধাদি:
- প্রমাণিত নির্ভরযোগ্যতা এবং শক্তিশালী নির্মাণ
- শিল্প লোডের জন্য উপযুক্ত উচ্চ ব্রেকিং ক্ষমতা
- ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা
- বৈদ্যুতিক কনফিগারেশনের বিস্তৃত পরিসর
- উত্তোলনযোগ্য প্রকারের তুলনায় কম প্রাথমিক বিনিয়োগ
সীমাবদ্ধতা:
- রক্ষণাবেক্ষণের জন্য সম্পূর্ণ শাটডাউন প্রয়োজন
- ড্রয়ার প্রকারের তুলনায় প্রতি ক্যাবিনেটে কম সার্কিট
- বেশি ফ্লোর স্পেস দখল করে
- অটোমেশন সিস্টেমের সাথে সহজে ইন্টারফেস করা যায় না
- ইউনিটগুলি নির্বিচারে একত্রিত করা যায় না
GCK উত্তোলনযোগ্য লো-ভোল্টেজ সুইচগিয়ার: আর্লি ড্রয়ার ডিজাইন
মডেল পদবী ব্যাখ্যা করা হয়েছে
GCK প্রতিনিধিত্ব করে:
- গ = ক্যাবিনেটের কাঠামো (Guì – 柜)
- গ = উত্তোলনযোগ্য/ড্রয়েবল প্রকার (Chōu chū shì – 抽出式)
- K = নিয়ন্ত্রণ কেন্দ্র (Kòng zhì – 控制)
কারিগরি বিবরণ
GCK হল প্রথম দিকের চীনা-নকশা করা ড্রয়ার-টাইপ লো-ভোল্টেজ সুইচগিয়ারগুলির মধ্যে একটি, যা পাওয়ার ডিস্ট্রিবিউশন সেন্টার (PC) এবং মোটর কন্ট্রোল সেন্টার (MCC) ফাংশনগুলিকে একত্রিত করে।.
মূল পরামিতি:
- রেটেড ভোল্টেজ: 380V/660V
- সর্বোচ্চ কারেন্ট ক্ষমতা: 4000A
- রেটেড ফ্রিকোয়েন্সি: ৫০/৬০Hz
- সর্বনিম্ন ড্রয়ার ইউনিট: 1 মডিউল (200 মিমি উচ্চতা)
- ক্যাবিনেটের গভীরতা: 600 মিমি (একক-পার্শ্বযুক্ত অপারেশন)
- IEC439 এবং GB7251 স্ট্যান্ডার্ড মেনে চলে
কাঠামোগত বৈশিষ্ট্য
GCK সুইচগিয়ার প্রধান কাঠামোর জন্য C- প্রোফাইল ইস্পাত ব্যবহার করে, যা স্ট্যান্ডার্ডাইজড মডুলার ডিজাইনের মাধ্যমে একত্রিত হয়। একটি উল্লেখযোগ্য বৈশিষ্ট্য হল যে অনুভূমিক বাসবারটি ঐতিহ্যগতভাবে ক্যাবিনেটের উপরে স্থাপন করা হয় এবং উল্লম্ব বাসবারে আরও আধুনিক ডিজাইনে পাওয়া যায় এমন শিখা-প্রতিরোধী প্লাস্টিক কার্যকরী বোর্ডের অভাব রয়েছে।.
মূল নকশা উপাদান:
- 1 মডিউলের গুণিতকে ড্রয়ার ইউনিট (200 মিমি)
- প্রতি ক্যাবিনেটে সর্বোচ্চ 8টি পূর্ণ-উচ্চতার ড্রয়ার
- কেবল আউটলেট: পিছনের বা ডান-পাশের কেবল কম্পার্টমেন্ট
- GCS/MNS এর তুলনায় সহজ ড্রয়ার প্রপালশন মেকানিজম

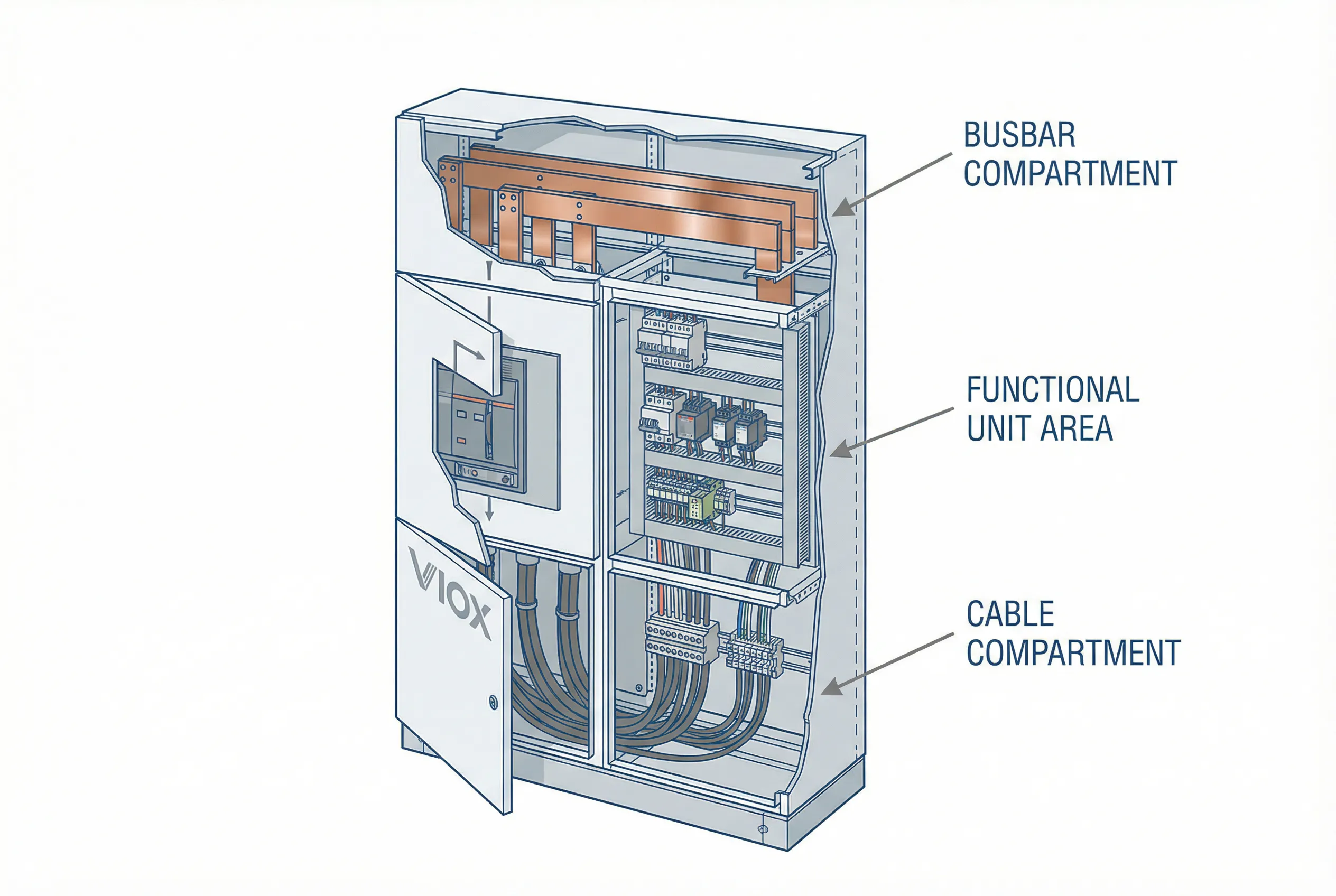

- তিনটি কম্পার্টমেন্ট ডিজাইন: বাসবার, কার্যকরী ইউনিট এবং কেবল এলাকা
অ্যাপ্লিকেশন
GCK সুইচগিয়ার নিম্নলিখিত স্থানে স্থাপন করা হয়:
- পাওয়ার ডিস্ট্রিবিউশন সেন্টার (PC)
- মোটর কন্ট্রোল সেন্টার (MCC)
- পাওয়ার প্ল্যান্ট এবং সাবস্টেশন
- কারখানার পাওয়ার ডিস্ট্রিবিউশন সিস্টেম
- রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণ স্থাপন
সুবিধা এবং সীমাবদ্ধতা
সুবিধাদি:
- মডুলার ড্রয়ার ডিজাইন হট-সোয়াপ রক্ষণাবেক্ষণ সক্ষম করে
- ফিক্সড সুইচগিয়ারের তুলনায় স্থান-সাশ্রয়ী
- মোটর নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য উপযুক্ত
- GCS/MNS বিকল্পের চেয়ে কম খরচ
- চীনা বাজারে প্রমাণিত ট্র্যাক রেকর্ড
সীমাবদ্ধতা:
- উপরে অনুভূমিক বাসবার নিরাপত্তার ঝুঁকি কমায়
- উল্লম্ব বাসবারের জন্য কোনো শিখা-প্রতিরোধী বিভাজন নেই
- সরল মেকানিজমের মসৃণ অপারেশনের অভাব থাকতে পারে
- নিম্ন মডিউল নমনীয়তা (1 মডিউল সর্বনিম্ন বনাম 1/2 বা 1/4)
- GCS/MNS এর তুলনায় পুরনো ডিজাইন
GCS লো-ভোল্টেজ উত্তোলনযোগ্য সুইচগিয়ার: আধুনিক চীনা স্ট্যান্ডার্ড
মডেল পদবী ব্যাখ্যা করা হয়েছে
GCS এর মানে হল:
- গ = আবদ্ধ সুইচগিয়ার ক্যাবিনেট (Guì – 柜)
- গ = উত্তোলনযোগ্য প্রকার (Chōu chū shì – 抽出式)
- S = সেনইউয়ান বৈদ্যুতিক সিস্টেম (সেনইউয়ান কোম্পানি দ্বারা ডিজাইন করা)
কারিগরি বিবরণ
GCS হল 1990-এর দশকের মাঝামাঝি সময়ে ডিজাইন করা নতুন প্রজন্মের ড্রয়ার-টাইপ সুইচগিয়ার, যা ABB-এর MNS সিস্টেম থেকে অনুপ্রাণিত ডিজাইন উন্নতিগুলিকে অন্তর্ভুক্ত করে এবং চীনা উত্পাদন মান বজায় রাখে।.
মূল পরামিতি:
- রেটেড ভোল্টেজ: 400V/690V
- সর্বোচ্চ কারেন্ট ক্ষমতা: 4000A
- রেটেড ফ্রিকোয়েন্সি: ৫০/৬০Hz
- সর্বনিম্ন ড্রয়ার ইউনিট: 1/2 মডিউল (100mm উচ্চতা)
- সর্বোচ্চ ড্রয়ার: প্রতি ক্যাবিনেটে 22টি পর্যন্ত ইউনিট (অর্ধেক মডিউল সহ)
- ক্যাবিনেটের গভীরতা: 800mm (একক-পার্শ্ব অপারেশন)
- সুরক্ষা রেটিং: IP30-IP40
কাঠামোগত ডিজাইন
GCS সুইচগিয়ার আগের GCK ডিজাইন থেকে উল্লেখযোগ্য উন্নতি দেখায়:
উন্নত বৈশিষ্ট্য:
- অনুভূমিক বাসবার ক্যাবিনেটের পিছনে অবস্থিত
- উল্লম্ব বাসবার শিখা-প্রতিরোধী প্লাস্টিক কার্যকরী প্লেট দ্বারা আবদ্ধ
- মসৃণ অপারেশনের জন্য উন্নত ড্রয়ার পুশ-পুল মেকানিজম
- পাঁচটি অংশে বিভক্ত: অনুভূমিক বাসবার, উল্লম্ব বাসবার, কার্যকরী ইউনিট, তারের ঘর এবং নিউট্রাল/গ্রাউন্ড বাসবার
- গ্যালভানাইজড পৃষ্ঠের চিকিত্সা সহ সি-প্রোফাইল ইস্পাত কাঠামো
অ্যাপ্লিকেশন
GCS সুইচগিয়ার যেগুলিতে সেরা:
- বৃহৎ আকারের পাওয়ার ডিস্ট্রিবিউশন প্রকল্প
- পাওয়ার প্ল্যান্ট এবং সাবস্টেশন
- পেট্রোকেমিক্যাল সুবিধা
- 何时使用传统接触器（普通接触器）
- উচ্চ-বৃদ্ধি বিল্ডিং বিতরণ সিস্টেম
- কম্পিউটার যোগাযোগ ইন্টারফেস প্রয়োজন এমন অ্যাপ্লিকেশন
সুবিধা এবং সীমাবদ্ধতা
সুবিধাদি:
- আমদানি করা পণ্যের সাথে প্রতিযোগিতামূলক উচ্চ প্রযুক্তিগত কর্মক্ষমতা
- কম্পার্টমেন্টালাইজড ডিজাইন সহ উন্নত নিরাপত্তা
- নমনীয় বৈদ্যুতিক স্কিম এবং সুবিধাজনক সংমিশ্রণ
- উচ্চতর মডিউল ঘনত্ব (1/2 মডিউল ক্ষমতা)
- আরও ভাল ডায়নামিক এবং তাপীয় স্থিতিশীলতা
- অটোমেশন এবং মনিটরিং সিস্টেমের জন্য উপযুক্ত
সীমাবদ্ধতা:
- শুধুমাত্র একপাশে অপারেশন (800mm গভীরতা)
- GCK থেকে বেশি খরচ
- 20mm মডিউল সিস্টেম বনাম ABB-এর 25mm
- ডাবল-পার্শ্ব রক্ষণাবেক্ষণ অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়
MNS লো-ভোল্টেজ উইথড্রয়েবল সুইচগিয়ার: আন্তর্জাতিক ABB স্ট্যান্ডার্ড
মডেল পদবী ব্যাখ্যা করা হয়েছে
MNS একটি ABB পণ্য পদবী যা ব্যাপকভাবে গৃহীত হয়েছে:
- মূলত ABB-এর মডুলার সুইচগিয়ার প্রযুক্তির উপর ভিত্তি করে তৈরি
- অক্ষরগুলি চীনা নামকরণের নিয়ম অনুসরণ করে না
- একটি সম্পূর্ণ সিস্টেম ডিজাইন দর্শন উপস্থাপন করে
কারিগরি বিবরণ
MNS সাধারণ লো-ভোল্টেজ সুইচগিয়ারের মধ্যে সর্বোচ্চ স্পেসিফিকেশন উপস্থাপন করে, যা ABB প্রযুক্তি হস্তান্তর বা লাইসেন্সের অধীনে নির্মিত।.
মূল পরামিতি:
- রেটেড ভোল্টেজ: 400V/690V
- সর্বোচ্চ কারেন্ট ক্ষমতা: 6300A (GCS/GCK থেকে বেশি)
- রেটেড ফ্রিকোয়েন্সি: ৫০/৬০Hz
- সর্বনিম্ন ড্রয়ার ইউনিট: 1/4 মডিউল (25mm মডুলাসের উপর ভিত্তি করে 62.5mm উচ্চতা)
- সর্বোচ্চ ড্রয়ার: প্রতি ক্যাবিনেটে 36টি পর্যন্ত ইউনিট (1/4 মডিউল সহ)
- ক্যাবিনেটের গভীরতা: 600mm (একক-পার্শ্ব) বা 1000mm (ডাবল-পার্শ্ব অপারেশন)
- সুরক্ষা শ্রেণী: IP40-IP54
কাঠামোগত শ্রেষ্ঠত্ব
MNS সুইচগিয়ার সিস্টেম সবচেয়ে উন্নত কাঠামোগত নকশা প্রদান করে:
প্রিমিয়াম বৈশিষ্ট্য:

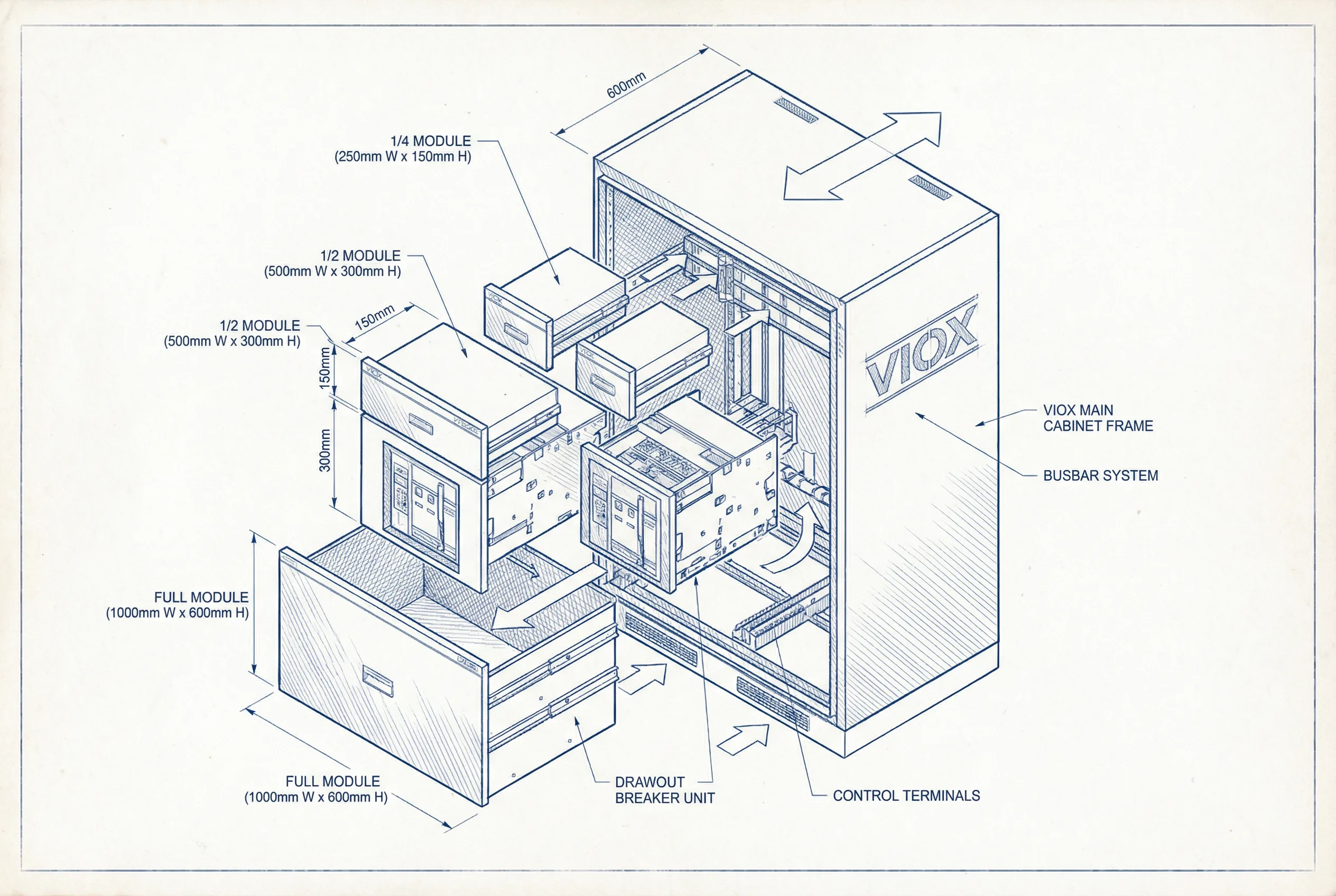

- 25mm মডিউল সিস্টেম (E=25mm) 1/4 মডিউল বিভাজন সক্ষম করে
- 1000mm গভীরতার সাথে ডাবল-পার্শ্ব অপারেশন ক্ষমতা
- গ্যালভানাইজড সি-প্রোফাইল ফ্রেমওয়ার্ক সহ উচ্চতর কম্পার্টমেন্টালাইজেশন
- উন্নত শিখা-প্রতিরোধী প্লাস্টিক কার্যকরী বোর্ড
- সম্পূর্ণ বিচ্ছিন্নতা সহ পিছনে অনুভূমিক বাসবার
- মসৃণ, সুনির্দিষ্ট অপারেশন সহ প্রিমিয়াম ড্রয়ার মেকানিজম
- স্ব-আলতো চাপানো লকিং স্ক্রু বা উচ্চ-গ্রেডের ষড়ভুজ বল্টু
অ্যাপ্লিকেশন
MNS সুইচগিয়ার যেগুলির জন্য পছন্দের:
- ডেটা সেন্টারগুলিতে মিশন-সমালোচনামূলক পাওয়ার বিতরণ
- বিমানবন্দর এবং পরিবহন কেন্দ্র
- পেট্রোকেমিক্যাল এবং পরিশোধন সুবিধা
- ধাতুবিদ্যা এবং ইস্পাত কারখানা
- উচ্চ-স্পেসিফিকেশন বাণিজ্যিক ভবন
- সর্বোচ্চ নির্ভরযোগ্যতা এবং নমনীয়তা প্রয়োজন এমন অ্যাপ্লিকেশন
সুবিধা এবং সীমাবদ্ধতা
সুবিধাদি:
- সর্বোচ্চ মডিউল নমনীয়তা (1/4 মডিউল ক্ষমতা)
- ডাবল-পার্শ্ব অপারেশন অপশন
- উন্নত বিল্ড কোয়ালিটি এবং উপকরণ
- প্রতি ক্যাবিনেটে সর্বাধিক সার্কিট ঘনত্ব
- সেরা-শ্রেণীর সুরক্ষা বৈশিষ্ট্য
- আন্তর্জাতিকভাবে স্বীকৃত নকশা মান
- অনেক সার্কিট সহ ছোট কারেন্ট অ্যাপ্লিকেশনের জন্য চমৎকার
সীমাবদ্ধতা:
- সমস্ত ধরনের মধ্যে সর্বোচ্চ প্রাথমিক খরচ
- সাবধানে স্পেসিফিকেশন এবং পরিকল্পনা প্রয়োজন
- আরও জটিল ইনস্টলেশন প্রয়োজনীয়তা
- সাধারণ অ্যাপ্লিকেশনের জন্য অতিরিক্ত নির্দিষ্ট করা হতে পারে
প্রযুক্তিগত তুলনা তালিকা: GCK বনাম GCS বনাম MNS
| বৈশিষ্ট্য | GCK | GCS | MNS |
|---|---|---|---|
| নকশার উৎস | প্রথম দিকের চীনা নকশা | সেনইউয়ান (১৯৯০ এর দশক) | ABB প্রযুক্তি |
| মডিউল সিস্টেম | ১ মডিউল (২০০ মিমি) | ১/২ মডিউল (১০০ মিমি) | ১/৪ মডিউল (৬২.৫ মিমি) |
| সর্বোচ্চ ড্রয়ার | ৮টি সম্পূর্ণ ইউনিট | ২২টি হাফ-মডিউল ইউনিট | ৩৬টি কোয়ার্টার-মডিউল ইউনিট |
| বাসবারের অবস্থান | উপরে অনুভূমিক | পিছনে অনুভূমিক | পিছনে অনুভূমিক |
| বাসবার সুরক্ষা | কোনও শিখা-প্রতিরোধী বোর্ড নেই | শিখা-প্রতিরোধী বোর্ড | প্রিমিয়াম শিখা-প্রতিরোধী বোর্ড |
| ক্যাবিনেটের গভীরতা | ৬০০ মিমি | ৮০০ মিমি | ৬০০ মিমি বা ১০০০ মিমি |
| অপারেশন সাইড | একপার্শ্বযুক্ত | একপার্শ্বযুক্ত | এক বা দুইপার্শ্বযুক্ত |
| ড্রয়ার মেকানিজম | সহজ | উন্নত | প্রিমিয়াম নির্ভুলতা |
| বর্তমান ক্ষমতা | ৪০০০A পর্যন্ত | ৪০০০A পর্যন্ত | ৬৩০০A পর্যন্ত |
| সাধারণ খরচ | নিম্ন | মাঝারি | উচ্চতর |
| সেরা অ্যাপ্লিকেশন | স্ট্যান্ডার্ড মোটর নিয়ন্ত্রণ | সাধারণ শিল্প বিতরণ | উচ্চ-স্পেসিফিকেশন প্রকল্প |
স্পেসিফিকেশন সুবিধা এবং অসুবিধাগুলির সারসংক্ষেপ
| সুইচগিয়ার প্রকার | প্রাথমিক সুবিধা | প্রাথমিক অসুবিধা |
|---|---|---|
| এক্সএল-21 | কম খরচ, সহজ ইনস্টলেশন, প্রাচীর-মাউন্ট করা | রক্ষণাবেক্ষণের জন্য শাটডাউন প্রয়োজন, সীমিত সার্কিট |
| জিজিডি | মজবুত নির্মাণ, উচ্চ ক্ষমতা, প্রমাণিত নির্ভরযোগ্যতা | বেশি জায়গা লাগে, স্থায়ী ইনস্টলেশন, হট-সোয়াপ নয় |
| GCK | প্রত্যাহারযোগ্য নকশা, সাশ্রয়ী, বেশিরভাগ অ্যাপ্লিকেশনের জন্য পর্যাপ্ত | শীর্ষ বাসবার অবস্থান, পুরনো নকশা, সরল মেকানিজম |
| GCS | খরচ এবং কর্মক্ষমতার ভাল ভারসাম্য, পিছনের বাসবার, শিখা-প্রতিরোধী সুরক্ষা | শুধুমাত্র একপার্শ্বযুক্ত, MNS এর চেয়ে ছোট মডিউল |
| MNS | সর্বাধিক নমনীয়তা, দুইপার্শ্বযুক্ত বিকল্প, সর্বোচ্চ স্পেসিফিকেশন | সর্বোচ্চ খরচ, সাধারণ প্রয়োজনের জন্য অতিরিক্ত নির্দিষ্ট করা হতে পারে |
আপনার প্রকল্পের জন্য সঠিক লো-ভোল্টেজ সুইচগিয়ার কীভাবে নির্বাচন করবেন
আপনার সুবিধার জন্য লো-ভোল্টেজ সুইচগিয়ার নির্দিষ্ট করার সময়, এই মূল বিষয়গুলি বিবেচনা করুন:
1. অ্যাপ্লিকেশন প্রয়োজনীয়তা
- সাধারণ বিতরণের প্রয়োজন: XL-21 বা GGD যথেষ্ট হতে পারে
- মোটর নিয়ন্ত্রণ কেন্দ্র: GCK, GCS, বা MNS
- মিশন-সমালোচনামূলক সুবিধা: MNS পছন্দনীয়
2. রক্ষণাবেক্ষণ দর্শন
- পরিকল্পিত বিভ্রাট গ্রহণযোগ্য: ফিক্সড প্রকার (XL-21, GGD)
- ডাউনটাইম কমানো: প্রত্যাহারযোগ্য প্রকার (GCK, GCS, MNS)
3. সার্কিট ঘনত্বের প্রয়োজন
- কয়েকটি সার্কিট: XL-21 অথবা GGD
- মাঝারি ঘনত্ব: GCK অথবা GCS
- সর্বোচ্চ ঘনত্ব: MNS ১/৪ মডিউল সহ
৪. বাজেট বিবেচনা
- খরচ-সংবেদনশীল প্রকল্প: XL-21 অথবা GGD
- ভারসাম্যপূর্ণ পদ্ধতি: GCK অথবা GCS
- প্রিমিয়াম অ্যাপ্লিকেশন: MNS
৫. ভবিষ্যতের সম্প্রসারণ
- নির্দিষ্ট ক্ষমতা: GGD অথবা XL-21
- মডুলার সম্প্রসারণ: GCK, GCS, বা MNS
৬. আন্তর্জাতিক মানদণ্ড সম্মতি
- দেশীয় মানদণ্ড: GGD, GCK, GCS গ্রহণযোগ্য
- আন্তর্জাতিক প্রকল্প: MNS পছন্দনীয়
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
What is the main difference between fixed and withdrawable low-voltage switchgear?
ফিক্সড-টাইপ সুইচগিয়ার (XL-21, GGD)-এর উপাদানগুলি স্থায়ীভাবে ইনস্টল করা থাকে, যার রক্ষণাবেক্ষণের জন্য পাওয়ার বন্ধ করার প্রয়োজন হয়। উইথড্রয়েবল-টাইপ সুইচগিয়ার (GCK, GCS, MNS) অপসারণযোগ্য ড্রয়ার মডিউল ব্যবহার করে যা হট-সোয়াপ করা যায়, যা সম্পূর্ণ সিস্টেম বন্ধ না করে রক্ষণাবেক্ষণের সুযোগ দেয়। উইথড্রয়েবল প্রকারগুলি বৃহত্তর নমনীয়তা এবং সুরক্ষা প্রদান করে তবে এর প্রাথমিক খরচ বেশি।.
Can I mix different switchgear types in the same electrical room?
হ্যাঁ, তবে সাধারণত বিভিন্ন প্রকার আলাদা করার পরামর্শ দেওয়া হয়। উদাহরণস্বরূপ, আপনি প্রধান ইনকামিং এবং বিতরণের জন্য GGD এবং মোটর কন্ট্রোল সেন্টারগুলির জন্য GCS বা MNS ব্যবহার করতে পারেন। তবে, সুরক্ষা ডিভাইসগুলির সঠিক সমন্বয় নিশ্চিত করুন এবং স্পষ্ট ডকুমেন্টেশন বজায় রাখুন। কিছু প্রস্তুতকারক এমনকি একই পণ্য পরিবারের মধ্যে PC (পাওয়ার ডিস্ট্রিবিউশন) এবং MCC (মোটর কন্ট্রোল) সুইচগিয়ার আলাদা রাখার পরামর্শ দেন।.
Which low-voltage switchgear type is best for motor control applications?
GCS and MNS are the preferred choices for motor control centers (MCC). GCS offers excellent value with good technical performance, while MNS provides the highest flexibility with 1/4 module divisions ideal for applications with many small motor circuits. GCK can also be used for cost-sensitive motor control projects. Avoid using fixed types (GGD, XL-21) for MCC applications.
How does the module size affect switchgear selection?
Module size determines circuit density and flexibility. GCK uses 1-module (200mm) units, GCS uses 1/2-module (100mm) units, and MNS uses 1/4-module (62.5mm) units. Smaller modules allow more circuits per cabinet. Choose GCK for larger loads and simpler layouts, GCS for balanced applications, and MNS when maximum circuit density is required for numerous small loads.
Are low-voltage switchgear systems compliant with international standards?
বেশিরভাগ আধুনিক লো-ভোল্টেজ সুইচগিয়ার IEC 61439-1 (পূর্বে IEC 439) এবং চীনের GB7251 এর মতো স্থানীয় মান মেনে চলে। GGD, GCK এবং GCS প্রাথমিকভাবে IEC সম্মতির সাথে চীনা জাতীয় মান অনুসরণ করে। MNS ABB-এর আন্তর্জাতিক নকশা মান অনুসরণ করে এবং বিশ্বব্যাপী ব্যাপকভাবে স্বীকৃত। আপনার প্রকল্পের প্রয়োজনীয়তার জন্য সর্বদা নির্দিষ্ট সার্টিফিকেশন এবং মান সম্মতি যাচাই করুন, বিশেষ করে আন্তর্জাতিক ইনস্টলেশনের জন্য।.
What maintenance considerations should I plan for different switchgear types?
ফিক্সড সুইচগিয়ার (GGD, XL-21) রক্ষণাবেক্ষণ এবং পরীক্ষার জন্য নির্ধারিত সময়ের জন্য বিদ্যুৎ সরবরাহ বন্ধ করা প্রয়োজন। বার্ষিক বা দ্বি-বার্ষিক শাটডাউন সময়ের পরিকল্পনা করুন। উইথড্রয়েবল সুইচগিয়ার (GCK, GCS, MNS) সম্পূর্ণ শাটডাউন ছাড়াই ড্রয়ার-বাই-ড্রয়ার রক্ষণাবেক্ষণ করতে সক্ষম করে, তবে যথাযথ আইসোলেশন পদ্ধতির সাথে পরিচিত প্রশিক্ষিত কর্মীদের প্রয়োজন। নিয়মিত থার্মাল ইমেজিং, সংযোগ টর্ক পরীক্ষা এবং পরিচ্ছন্নতা সব ধরনের সুইচগিয়ারের জন্যই উপকারী। উইথড্রয়েবল প্রকারের জন্য বিশেষায়িত পরীক্ষার সরঞ্জাম এবং গুরুত্বপূর্ণ সার্কিটের জন্য অতিরিক্ত ড্রয়ারের প্রাপ্যতা নিশ্চিত করার জন্য বাজেট রাখুন।.
উপসংহার
লো-ভোল্টেজ সুইচগিয়ার সংগ্রহের বিষয়ে অবগত সিদ্ধান্ত নেওয়ার জন্য GGD, GCK, GCS, MNS এবং XL-21 এর পদবী বোঝা অপরিহার্য। প্রতিটি প্রকার স্বতন্ত্র সুবিধা সহ নির্দিষ্ট অ্যাপ্লিকেশন পরিবেশন করে:
- এক্সএল-21: সাধারণ বিতরণের জন্য সাশ্রয়ী দেয়াল-মাউন্ট করা সমাধান
- জিজিডি: প্রধান পাওয়ার বিতরণের জন্য শক্তিশালী ফিক্সড সুইচগিয়ার
- GCK: স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য সাশ্রয়ী প্রত্যাহারযোগ্য নকশা
- GCS: চমৎকার কর্মক্ষমতা সহ উন্নত চীনা প্রত্যাহারযোগ্য স্ট্যান্ডার্ড
- MNS: চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য প্রিমিয়াম ABB-ভিত্তিক সিস্টেম
VIOX Electric আন্তর্জাতিক মান পূরণ করে এমন লো-ভোল্টেজ সুইচগিয়ারের বিস্তৃত পরিসর তৈরি করে। আমাদের প্রকৌশল দল আপনার পাওয়ার ডিস্ট্রিবিউশন সিস্টেম কর্মক্ষমতা, নিরাপত্তা এবং বাজেট প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য সুইচগিয়ার নির্বাচন, কাস্টমাইজেশন এবং ইন্টিগ্রেশনে সহায়তা করতে পারে।.
প্রযুক্তিগত পরামর্শ এবং কাস্টমাইজড লো-ভোল্টেজ সুইচগিয়ার সমাধানের জন্য, আপনার নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে VIOX Electric-এর অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।.
