শিল্প স্বয়ংক্রিয়তা, এইচভিএসি সিস্টেম বা উত্পাদন সরঞ্জামের জন্য কন্ট্রোল প্যানেল ডিজাইন করার সময়, সঠিক টাইমার ফর্ম ফ্যাক্টর নির্বাচন করা ইনস্টলেশন দক্ষতা, স্থান ব্যবহার এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে। DIN রেল মাউন্ট (১৭.৫মিমি) এবং প্যানেল মাউন্ট (৪৮মিমি) টাইমারের মধ্যে পছন্দ শুধুমাত্র একটি মাউন্টিং পছন্দ নয়—এটি একটি কৌশলগত সিদ্ধান্ত যা আপনার পুরো বৈদ্যুতিক বিতরণ সিস্টেম ডিজাইনকে প্রভাবিত করে।.
এই বিস্তৃত গাইডটি বৈদ্যুতিক প্রকৌশলী, প্যানেল নির্মাতা এবং সিস্টেম ইন্টিগ্রেটরদের তাদের প্রকল্পের জন্য অবগত সিদ্ধান্ত নিতে সহায়তা করার জন্য উভয় টাইমার ফর্ম ফ্যাক্টরের প্রযুক্তিগত বৈশিষ্ট্য, ইনস্টলেশন প্রয়োজনীয়তা এবং অ্যাপ্লিকেশন-নির্দিষ্ট সুবিধাগুলি পরীক্ষা করে।.
টাইমার ফর্ম ফ্যাক্টর বোঝা: মূল বিষয়
DIN রেল মাউন্ট টাইমার কি?
DIN রেল মাউন্ট টাইমার হল কমপ্যাক্ট টাইমিং রিলে যা সরাসরি স্ট্যান্ডার্ড ৩৫মিমি DIN রেলে (TH35 রেল নামেও পরিচিত) ক্লিপ করার জন্য ডিজাইন করা হয়েছে। ১৭.৫মিমি প্রস্থের পদবীটি মডিউলের প্রস্থকে বোঝায়, যা একটি বিতরণ বোর্ডে একটি স্ট্যান্ডার্ড মডুলার স্থানের সমতুল্য। এই টাইমারগুলির একটি পাতলা প্রোফাইল রয়েছে যা একাধিক ইউনিটকে টাইট স্পেসে পাশাপাশি ইনস্টল করার অনুমতি দেয়।.
আধুনিক DIN রেল টাইমারগুলিতে সাধারণত LED স্ট্যাটাস সূচক, সময় সামঞ্জস্যের জন্য রোটারি ডায়াল বা ডিজিটাল নিয়ন্ত্রণ এবং তারের সংযোগের জন্য স্ক্রু টার্মিনাল অন্তর্ভুক্ত থাকে। এগুলি প্যানেল পরিবর্তন বা কাটআউট ছাড়াই দ্রুত ইনস্টলেশন এবং অপসারণের জন্য ইঞ্জিনিয়ার করা হয়েছে।.
প্যানেল মাউন্ট টাইমার কি?
প্যানেল মাউন্ট টাইমার, সাধারণত ৪৮x৪৮মিমি (১/১৬ DIN) বিন্যাসে উপলব্ধ, ঘেরের দরজা বা প্যানেলের সামনের অংশে একটি বর্গাকার কাটআউটের মাধ্যমে সামনের প্যানেল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এই টাইমারগুলিতে একটি বৃহত্তর ডিসপ্লে এলাকা, আরও বিস্তৃত ইউজার ইন্টারফেস রয়েছে এবং প্রায়শই তাদের DIN রেল প্রতিরূপের তুলনায় উন্নত প্রোগ্রামিং ক্ষমতা প্রদান করে।.
প্যানেল মাউন্ট টাইমারগুলিতে সাধারণত একাধিক অঙ্ক, প্রোগ্রামিংয়ের জন্য মেমব্রেন কীপ্যাড বা রোটারি এনকোডার এবং পিছনের দিকে মাউন্ট করা টার্মিনাল সংযোগ সহ LCD বা LED ডিসপ্লে থাকে। তাদের বিশিষ্ট সামনের প্যানেলের উপস্থিতি তাদের ঘন ঘন অপারেটর ইন্টারঅ্যাকশন বা ভিজ্যুয়াল পর্যবেক্ষণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।.
প্রযুক্তিগত বৈশিষ্ট্যের তুলনা
| স্পেসিফিকেশন | DIN রেল মাউন্ট (১৭.৫মিমি) | প্যানেল মাউন্ট (৪৮মিমি) |
|---|---|---|
| ভৌত মাত্রা | ১৭.৫মিমি (W) × ৯০মিমি (H) × ৬৫মিমি (D) | ৪৮মিমি (W) × ৪৮মিমি (H) × ৮০-১০০মিমি (D) |
| মাউন্টিং পদ্ধতি | ৩৫মিমি DIN রেলে স্ন্যাপ-অন | মাউন্টিং ক্লিপ সহ সামনের প্যানেল কাটআউট |
| প্রয়োজনীয় প্যানেল স্থান | DIN রেলে ১৭.৫মিমি প্রস্থ | ৪৫মিমি × ৪৫মিমি কাটআউট + ক্লিয়ারেন্স |
| ডিসপ্লে প্রকার | ছোট LED সূচক বা ৩-ডিজিট LCD | বড় LCD/LED, ৪-৬ ডিজিট |
| সময়সীমা | ০.১ সেকেন্ড থেকে ৯৯৯ ঘন্টা (সাধারণ) | ০.০৫ সেকেন্ড থেকে ৯৯৯৯ ঘন্টা (বর্ধিত) |
| প্রোগ্রামিং ইন্টারফেস | রোটারি ডায়াল বা ২-বাটন নিয়ন্ত্রণ | কীপ্যাড বা রোটারি এনকোডার |
| আউটপুট রেটিং | ৫-৮A @ ২৫০V AC (সাধারণ) | ৫-১০A @ ২৫০V AC (সাধারণ) |
| সরবরাহ ভোল্টেজ | ২৪-২৪০V AC/DC (সার্বজনীন) | ২৪-২৪০V AC/DC (সার্বজনীন) |
| ফাংশনের সংখ্যা | ৮-১৮ টাইমিং ফাংশন | ১০-৩০+ টাইমিং ফাংশন |
| আইপি রেটিং | IP20 (স্ট্যান্ডার্ড) | IP65 (সামনের প্যানেল, যখন ইনস্টল করা হয়) |
| ইনস্টলেশন সময় | ৩০ সেকেন্ড (স্ন্যাপ-অন) | ৫-১০ মিনিট (কাটআউট + ওয়্যারিং) |
| প্রতিস্থাপন সহজতা | টুল-ফ্রি অপসারণ | প্যানেল অ্যাক্সেসের প্রয়োজন |
| সাধারণ খরচের পরিসর | $15-$45 | $35-$85 |
স্থান দক্ষতা বিশ্লেষণ
DIN রেল মাউন্ট: উল্লম্ব রিয়েল এস্টেট সর্বাধিক করা
DIN রেল টাইমারের ১৭.৫মিমি প্রস্থ আধুনিক কন্ট্রোল প্যানেলে একটি উল্লেখযোগ্য স্থান সুবিধা উপস্থাপন করে যেখানে অনুভূমিক রেল স্থান একটি প্রিমিয়াম। একটি একক স্ট্যান্ডার্ড ২০০মিমি DIN রেল বিভাগ ৪টি প্যানেল মাউন্ট টাইমারের তুলনায় ১১টি পর্যন্ত DIN রেল টাইমার (প্রতিটি ১৭.৫মিমি) মিটমাট করতে পারে যার জন্য ৪৮মিমি কাটআউটের প্রয়োজন।.
স্থান গণনা উদাহরণ:
- DIN রেল কনফিগারেশন: ২০০মিমি রেল ÷ ১৭.৫মিমি = ১১.৪টি অবস্থান (১১টি টাইমার)
- প্যানেল মাউন্ট কনফিগারেশন: ২০০মিমি প্রস্থ ÷ (৪৮মিমি + ১০মিমি ব্যবধান) = ৩.৪টি অবস্থান (৩টি টাইমার)
এই ৩.৬x স্থান দক্ষতা DIN রেল টাইমারগুলিকে বিল্ডিং অটোমেশন সিস্টেম, শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং মাল্টি-জোন এইচভিএসি ইনস্টলেশনের মতো উচ্চ-ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য পছন্দের পছন্দ করে তোলে।.

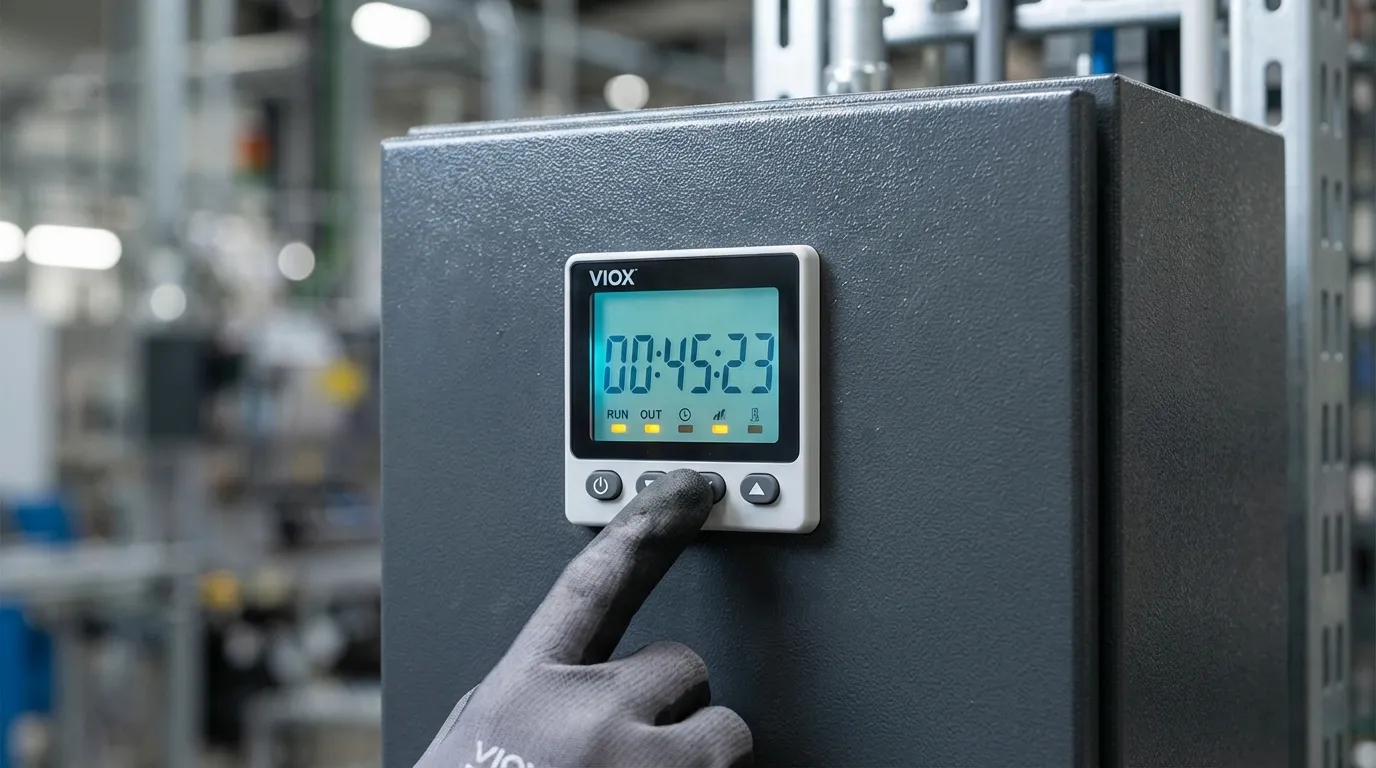

প্যানেল মাউন্ট: দৃশ্যমানতা এবং অ্যাক্সেসযোগ্যতাকে অগ্রাধিকার দেওয়া
যদিও প্যানেল মাউন্ট টাইমারগুলি বেশি স্থান ব্যবহার করে, তাদের বৃহত্তর পদচিহ্ন অপারেটর-মুখী অ্যাপ্লিকেশনগুলিতে সুবিধা সরবরাহ করে। ৪৮মিমি × ৪৮মিমি ডিসপ্লে এলাকাটি প্রায় ৩০০মিমি² DIN রেল টাইমার ডিসপ্লের তুলনায় ২,৩০৪মিমি² ভিজ্যুয়াল রিয়েল এস্টেট সরবরাহ করে—ভিউযোগ্য এলাকার ৭.৭x বৃদ্ধি।.
এই উন্নত দৃশ্যমানতা এমন অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ হয়ে ওঠে যেখানে অপারেটরদের দূর থেকে টাইমিং স্থিতি নিরীক্ষণ করতে হয়, যেমন উত্পাদন লাইন, পরীক্ষার সরঞ্জাম বা প্রক্রিয়া নিয়ন্ত্রণ স্টেশন যেখানে প্যানেলটি ৩-৫ মিটার দূর থেকে দেখা যেতে পারে।.
ইনস্টলেশন প্রয়োজনীয়তা এবং পদ্ধতি

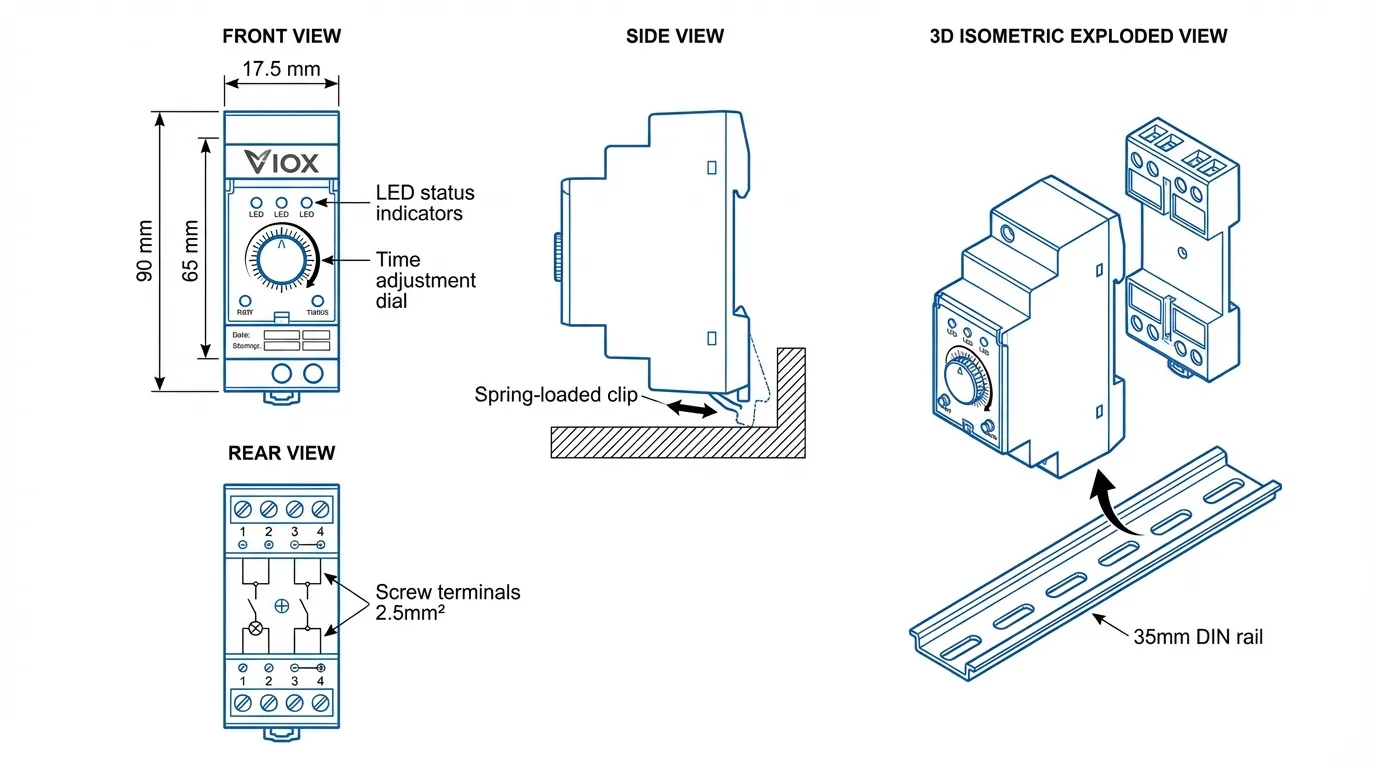

DIN রেল মাউন্ট ইনস্টলেশন প্রক্রিয়া
প্রয়োজনীয় সরঞ্জাম: কিছুই না (টুল-ফ্রি স্ন্যাপ-অন ইনস্টলেশন)
ইনস্টলেশন ধাপ:
- নিশ্চিত করুন DIN রেল প্যানেল ব্যাকপ্লেটে নিরাপদে মাউন্ট করা আছে
- রেলে পছন্দসই স্থানে টাইমারটি রাখুন
- টাইমারটিকে সামনের দিকে কাত করুন এবং উপরের ক্লিপটিকে রেলে আটকে দিন
- টাইমারের নীচে টিপুন যতক্ষণ না এটি জায়গায় ক্লিক করে
- স্ক্রু টার্মিনালে ওয়্যারিং সংযোগ করুন
- সামনের কন্ট্রোল ব্যবহার করে টাইমিং প্যারামিটার সেট করুন
স্থাপনের সময়: প্রতি ইউনিটে ৩০-৬০ সেকেন্ড
সুবিধাদি:
- প্যানেল পরিবর্তনের কোন প্রয়োজন নেই
- কমিশনিংয়ের সময় সহজে পুনঃস্থাপনযোগ্য
- প্যানেল অ্যাক্সেস ছাড়াই সরল প্রতিস্থাপন
- ইনস্টলেশন শ্রম খরচ হ্রাস

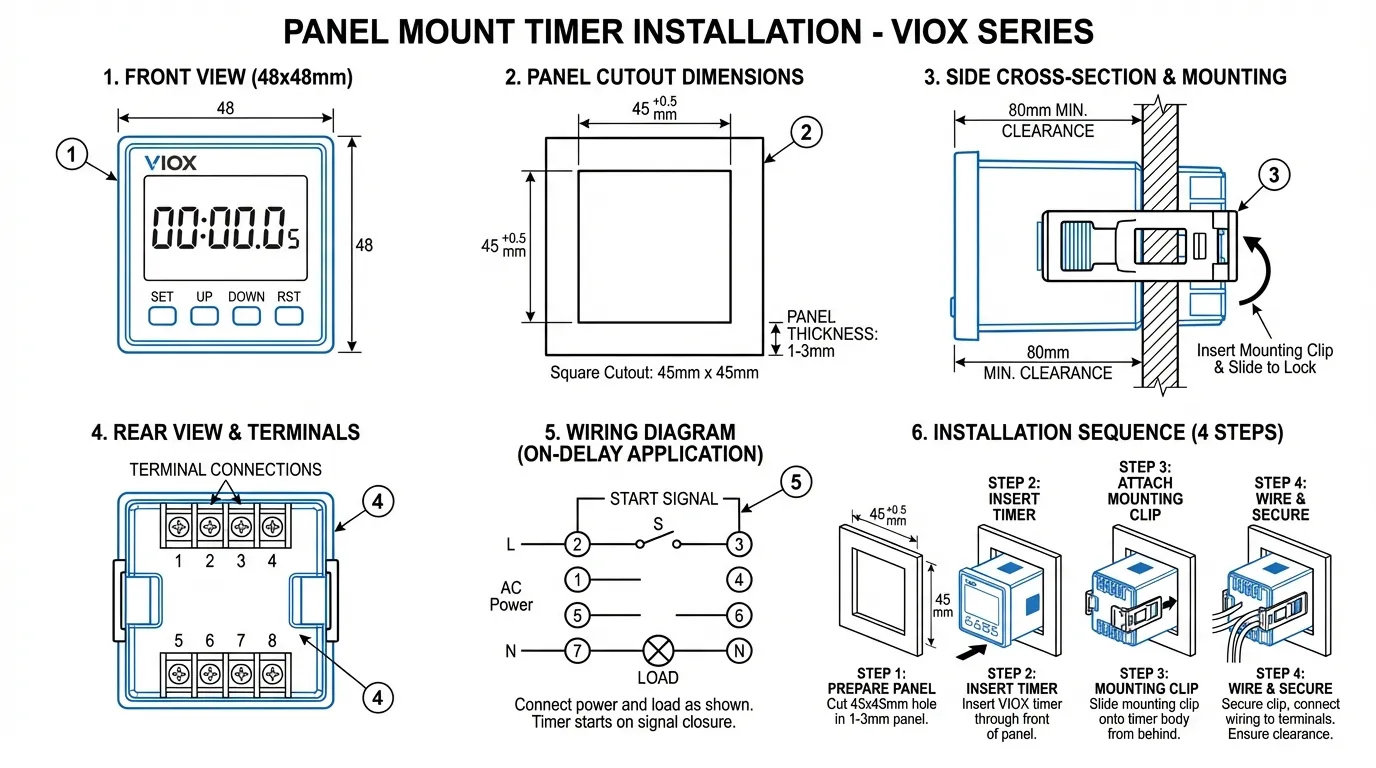

প্যানেল মাউন্ট ইনস্টলেশন প্রক্রিয়া
প্রয়োজনীয় সরঞ্জাম: প্যানেল পাঞ্চ বা স্টেপ ড্রিল, স্ক্রু ড্রাইভার, তারের স্ট্রিপার
ইনস্টলেশন ধাপ:
- প্যানেলে ৪৫মিমি × ৪৫মিমি কাটআউট লোকেশন চিহ্নিত করুন
- প্যানেল পাঞ্চ বা ড্রিল ব্যবহার করে বর্গাকার কাটআউট তৈরি করুন
- প্যানেলের সামনে থেকে টাইমার প্রবেশ করান
- পিছন থেকে মাউন্টিং ক্লিপ বা বন্ধনী দিয়ে সুরক্ষিত করুন
- পিছনের টার্মিনালে তারের পথ তৈরি করুন
- তারের সংযোগ করুন এবং টার্মিনাল কভার সুরক্ষিত করুন
- সামনের ইন্টারফেসের মাধ্যমে টাইমার প্রোগ্রাম করুন
স্থাপনের সময়: প্রতি ইউনিটে ৫-১০ মিনিট (কাটআউট প্রস্তুতি ব্যতীত)
সুবিধাদি:
- পেশাদার ফ্রন্ট-প্যানেল চেহারা
- সুরক্ষিত নিয়ন্ত্রণ (IP65 এ সিল করা যেতে পারে)
- প্রোগ্রামিংয়ের জন্য অপারেটরের সহজ অ্যাক্সেস
- বহিরঙ্গন বা কঠোর পরিবেশের জন্য আরও উপযুক্ত
কার্যকরী ক্ষমতা এবং টাইমিং মোড
সাধারণ টাইমিং ফাংশন (উভয় ফর্ম ফ্যাক্টর)
DIN রেল এবং প্যানেল মাউন্ট টাইমার উভয়ই সাধারণত স্ট্যান্ডার্ড টাইমিং ফাংশন সমর্থন করে যার মধ্যে রয়েছে:
| ফাংশন | বিবরণ | সাধারণ অ্যাপ্লিকেশন |
|---|---|---|
| অন-ডিলে (A) | সেট ডিলে পরে আউটপুট সক্রিয় হয় | মোটর সফট-স্টার্ট, সিকোয়েন্সিয়াল স্টার্টআপ |
| অফ-ডিলে (B) | সেট ডিলে পরে আউটপুট ডি-এনার্জাইজ হয় | কুলিং ফ্যান রান-অন, পাম্প কোস্ট-ডাউন |
| সিঙ্গেল শট (C) | ট্রিগারে টাইমার পালস | ভালভ অ্যাকচুয়েশন, অ্যালার্ম স্বীকৃতি |
| ইন্টারভাল (D) | সাইক্লিক অন/অফ অপারেশন | বিরতিহীন মেশানো, পর্যায়ক্রমিক স্যাম্পলিং |
| ফ্ল্যাশার (E) | একটানা অন/অফ সাইক্লিং | সতর্কতা আলো, মনোযোগ সংকেত |
| কিউমুলেটিভ (H) | রান টাইম জমা করে | রক্ষণাবেক্ষণ সময়সূচী, ব্যবহার ট্র্যাকিং |
| স্টার-ডেল্টা (Y-Δ) | মোটর শুরুর ক্রম | বড় মোটর সফট-স্টার্ট অ্যাপ্লিকেশন |
উন্নত বৈশিষ্ট্য: যেখানে প্যানেল মাউন্ট উৎকৃষ্ট
প্যানেল মাউন্ট টাইমারগুলিতে প্রায়শই অতিরিক্ত ক্ষমতা অন্তর্ভুক্ত থাকে যা তাদের উচ্চতর খরচ এবং স্থান প্রয়োজনীয়তাকে সমর্থন করে:
মাল্টি-চ্যানেল অপারেশন: কিছু ৪৮মিমি প্যানেল টাইমার পৃথক রিলে আউটপুট সহ ২-৪টি স্বাধীন টাইমিং চ্যানেল সরবরাহ করে, যা জটিল সিকোয়েন্সিং অ্যাপ্লিকেশনগুলিতে একাধিক DIN রেল টাইমারকে কার্যকরভাবে প্রতিস্থাপন করে।.
রিয়েল-টাইম ক্লক ইন্টিগ্রেশন: প্যানেল মাউন্ট টাইমারগুলি প্রায়শই জ্যোতির্বিজ্ঞানের টাইমিং, সাপ্তাহিক সময়সূচী এবং ছুটির প্রোগ্রামিংয়ের জন্য RTC কার্যকারিতা অন্তর্ভুক্ত করে—যা কমপ্যাক্ট DIN রেল ইউনিটগুলিতে খুব কমই পাওয়া যায়।.
অ্যানালগ ইনপুট ক্ষমতা: উন্নত প্যানেল মাউন্ট মডেলগুলি তাপমাত্রা, চাপ বা প্রবাহ হারের মতো প্রক্রিয়া পরামিতিগুলির উপর ভিত্তি করে পরিবর্তনশীল টাইমিংয়ের জন্য ৪-২০mA বা ০-১০V অ্যানালগ ইনপুট গ্রহণ করে।.
ডেটা লগিং: উচ্চ-প্রান্তের প্যানেল মাউন্ট টাইমারগুলি টাইমিং ইভেন্ট, চক্র গণনা এবং রানটাইম পরিসংখ্যান লগ করতে পারে—যা ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ এবং প্রক্রিয়া অপ্টিমাইজেশনের জন্য মূল্যবান।.
অ্যাপ্লিকেশন-নির্দিষ্ট সুপারিশ
কখন DIN রেল মাউন্ট (১৭.৫মিমি) টাইমার নির্বাচন করবেন
আদর্শ অ্যাপ্লিকেশন:
- বিল্ডিং অটোমেশন সিস্টেম: আলো নিয়ন্ত্রণ, HVAC সময়সূচী এবং অ্যাক্সেস নিয়ন্ত্রণ যেখানে একটি একক প্যানেলে কয়েক ডজন টাইমারের প্রয়োজন হতে পারে
- শিল্প নিয়ন্ত্রণ প্যানেল: স্থান-সীমাবদ্ধ ঘেরে একাধিক টাইমিং ফাংশনের প্রয়োজন এমন মেশিন অটোমেশন
- রিট্রোফিট প্রকল্প: ঘের পরিবর্তন না করে বিদ্যমান প্যানেলে টাইমিং ফাংশন যুক্ত করা
- OEM সরঞ্জাম: নির্মাতারা ব্যাপক উত্পাদিত সরঞ্জামের জন্য সাশ্রয়ী টাইমিং সমাধান খুঁজছেন
- রক্ষণাবেক্ষণ-বান্ধব ডিজাইন: ঘন ঘন টাইমার প্রতিস্থাপন বা পুনর্গঠন প্রয়োজন এমন অ্যাপ্লিকেশন
বাস্তব উদাহরণ: একটি বাণিজ্যিক বিল্ডিং অটোমেশন প্যানেল যা আলো এবং HVAC এর ১৫টি জোন নিয়ন্ত্রণ করে তার জন্য ৩০টি টাইমিং ফাংশন প্রয়োজন হবে। ১৭.৫মিমি DIN রেল টাইমার ব্যবহার করে, সমস্ত ইউনিট দুটি ৩০০মিমি রেলে ফিট করে (মোট প্রস্থ ৫২৫মিমি)। সমতুল্য প্যানেল মাউন্ট সমাধানের জন্য ১,৪৪0মিমি প্যানেলের প্রস্থ প্রয়োজন হবে—ঘেরের আকারের ২.৭ গুণ বৃদ্ধি।.
কখন প্যানেল মাউন্ট (৪৮মিমি) টাইমার নির্বাচন করবেন
আদর্শ অ্যাপ্লিকেশন:
- অপারেটর ইন্টারফেস প্যানেল: কন্ট্রোল স্টেশন যেখানে অপারেটররা প্রায়শই টাইমিং প্যারামিটার সামঞ্জস্য করেন
- পরীক্ষার সরঞ্জাম: পরীক্ষাগার বা উৎপাদন পরীক্ষা ব্যবস্থা যেখানে সুনির্দিষ্ট টাইমিং দৃশ্যমানতার প্রয়োজন
- প্রক্রিয়া নিয়ন্ত্রণ: রাসায়নিক প্রক্রিয়াকরণ, জল পরিশোধন, বা খাদ্য উৎপাদন যেখানে পণ্যের গুণমানের জন্য টাইমিং গুরুত্বপূর্ণ
- বহিরঙ্গন/কঠোর পরিবেশ: অ্যাপ্লিকেশনগুলির জন্য IP65 ফ্রন্ট-প্যানেল সুরক্ষা প্রয়োজন
- সুরক্ষা-সংকটপূর্ণ সিস্টেম: যেখানে সম্মতি বা সুরক্ষার কারণে টাইমিংয়ের অবস্থা স্পষ্টভাবে দৃশ্যমান হতে হবে
বাস্তব উদাহরণ: একটি জল পরিশোধন প্ল্যান্টের রাসায়নিক ডোজিং সিস্টেম একটি 48 মিমি প্যানেল মাউন্ট টাইমার ব্যবহার করে, যেখানে একটি বড় LCD ডিসপ্লেতে মিনিট এবং সেকেন্ডে অবশিষ্ট সময় দেখানো হয়। অপারেটররা 5 মিটার দূর থেকে সহজেই সঠিক ডোজিংয়ের সময়কাল যাচাই করতে পারে এবং IP65-রেটেড ফ্রন্ট প্যানেল আর্দ্র পরিবেশে আর্দ্রতা থেকে রক্ষা করে।.
খরচ বিশ্লেষণ: মালিকানার মোট খরচ
প্রাথমিক ক্রয় খরচ তুলনা
DIN রেল মাউন্ট (17.5 মিমি):
- বেসিক সিঙ্গেল-ফাংশন: $15-$25
- মাল্টি-ফাংশন (8-10 মোড): $25-$35
- অ্যাডভান্সড (18+ ফাংশন, LCD): $35-$45
প্যানেল মাউন্ট (48 মিমি):
- বেসিক সিঙ্গেল-ফাংশন: $35-$50
- মাল্টি-ফাংশন (10-15 মোড): $50-$65
- অ্যাডভান্সড (মাল্টি-চ্যানেল, RTC): $65-$85+
খরচের পার্থক্য: প্যানেল মাউন্ট টাইমারের দাম সাধারণত সমতুল্য DIN রেল মডেলের চেয়ে 1.5-2.5 গুণ বেশি।.
ইনস্টলেশন খরচ বিবেচনা
DIN রেল ইনস্টলেশন:
- শ্রমের সময়: 30-60 সেকেন্ড প্রতি ইউনিট
- কোনও প্যানেল পরিবর্তনের প্রয়োজন নেই
- কোনও বিশেষ সরঞ্জামের প্রয়োজন নেই
- আনুমানিক শ্রম খরচ: $2-$5 প্রতি টাইমার
প্যানেল মাউন্ট ইনস্টলেশন:
- শ্রমের সময়: 5-10 মিনিট প্রতি ইউনিট (কাটআউট ব্যতীত)
- প্যানেল কাটআউট প্রয়োজন (শ্রম/উপকরণে $5-$15)
- বিশেষ সরঞ্জামের প্রয়োজন (প্যানেল পাঞ্চ: $50-$200)
- আনুমানিক শ্রম খরচ: $15-$30 প্রতি টাইমার
ইনস্টলেশন খরচের পার্থক্য: প্যানেল মাউন্ট ইনস্টলেশনের খরচ DIN রেল মাউন্টিংয়ের চেয়ে 3-6 গুণ বেশি, প্রাথমিকভাবে প্যানেল পরিবর্তনের প্রয়োজনীয়তার কারণে।.
দীর্ঘমেয়াদী রক্ষণাবেক্ষণ এবং প্রতিস্থাপন খরচ
ডিআইএন রেলের সুবিধা:
- সরঞ্জাম-মুক্ত অপসারণ এবং প্রতিস্থাপন (30 সেকেন্ড)
- প্রতিস্থাপনের জন্য কোনও প্যানেল অ্যাক্সেসের প্রয়োজন নেই
- সিস্টেম আপগ্রেডের সময় সহজ পুনর্গঠন
- স্ট্যান্ডার্ডাইজড মাউন্টিংয়ের কারণে কম ইনভেন্টরি খরচ
প্যানেল মাউন্টের সুবিধা:
- সুরক্ষিত নিয়ন্ত্রণের কারণে প্রতিস্থাপনের ফ্রিকোয়েন্সি হ্রাস
- দুর্ঘটনাজনিত সামঞ্জস্য বা ক্ষতির কম ঝুঁকি
- কম্পন বা ধাক্কা আছে এমন পরিবেশের জন্য আরও উপযুক্ত
- কঠোর পরিস্থিতিতে দীর্ঘ পরিষেবা জীবন (IP65 সুরক্ষা)
10-বছরের TCO উদাহরণ (10টি টাইমার):
- DIN রেল: প্রাথমিক খরচ ($350) + ইনস্টলেশন ($50) + 2টি প্রতিস্থাপন ($700) = $1,100
- প্যানেল মাউন্ট: প্রাথমিক খরচ ($650) + ইনস্টলেশন ($300) + 1টি প্রতিস্থাপন ($650) = $1,600
যদিও DIN রেল টাইমার এই উদাহরণে কম TCO দেখায়, তবে কঠোর পরিবেশের জন্য গণনা প্যানেল মাউন্টের পক্ষে চলে যায় যেখানে প্রতিস্থাপনের ফ্রিকোয়েন্সি উল্লেখযোগ্যভাবে বৃদ্ধি পায়।.
বৈদ্যুতিক স্পেসিফিকেশন এবং সামঞ্জস্যতা
বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
উভয় ফর্ম ফ্যাক্টর সাধারণত 24-240V AC/DC গ্রহণ করে এমন ইউনিভার্সাল পাওয়ার সাপ্লাই ইনপুট সরবরাহ করে, যা বেশিরভাগ অ্যাপ্লিকেশনে পৃথক কন্ট্রোল ট্রান্সফরমারের প্রয়োজনীয়তা দূর করে। তবে, কিছু মূল পার্থক্য বিদ্যমান:
DIN রেল মাউন্ট:
- পাওয়ার খরচ: 0.5-2W সাধারণ
- ইনরাশ কারেন্ট: <1ms এর জন্য <5A
- শেয়ার্ড পাওয়ার সাপ্লাইয়ের জন্য উপযুক্ত
- বিদ্যমান 24V DC কন্ট্রোল সার্কিট থেকে চালিত করা যেতে পারে
প্যানেল মাউন্ট:
- পাওয়ার খরচ: 2-5W সাধারণ (বড় ডিসপ্লেগুলির কারণে)
- ইনরাশ কারেন্ট: <1ms এর জন্য <10A
- একাধিক ইউনিটের জন্য ডেডিকেটেড পাওয়ার সাপ্লাই প্রয়োজন হতে পারে
- ব্যাকলিট LCD ডিসপ্লেগুলির জন্য উচ্চ কারেন্ট ড্র
আউটপুট কন্টাক্ট স্পেসিফিকেশন
| প্যারামিটার | DIN রেল (17.5 মিমি) | প্যানেল মাউন্ট (৪৮মিমি) |
|---|---|---|
| কন্টাক্ট প্রকার | SPDT (সবচেয়ে সাধারণ) | SPDT অথবা DPDT |
| রোধক লোড | 5-8A @ 250V AC | 5-10A @ 250V AC |
| ইন্ডাকটিভ লোড (AC-15) | 3A @ 250V AC | 5A @ 250V AC |
| ডিসি লোড | 5A @ 30V DC | 5A @ 30V DC |
| যান্ত্রিক জীবন | 10 মিলিয়ন অপারেশন | 10-20 মিলিয়ন অপারেশন |
| বৈদ্যুতিক জীবন | রেটেড লোডে 100,000 অপারেশন | 100,000-200,000 অপারেশন |
| যোগাযোগের উপাদান | AgNi অথবা AgSnO2 | AgNi অথবা AgCdO |
গুরুত্বপূর্ণ তথ্য: টাইমার কন্টাক্ট রেটিং অতিক্রম করে এমন লোডের জন্য, সরাসরি লোড স্যুইচ করার পরিবর্তে একটি মধ্যবর্তী কন্টাক্টর বা রিলে নিয়ন্ত্রণ করতে উভয় ফর্ম ফ্যাক্টর ব্যবহার করা উচিত। এটি টাইমারের জীবনকাল বাড়ায় এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে। সঠিক কন্টাক্টর নির্বাচন সম্পর্কে আরও তথ্যের জন্য, আমাদের গাইড দেখুন: মডুলার কন্টাক্টর কীভাবে নির্বাচন করবেন.
নিয়ন্ত্রণ ব্যবস্থার সাথে একীকরণ
স্বতন্ত্র অপারেশন বনাম সিস্টেম ইন্টিগ্রেশন
DIN রেল টাইমার:
- প্রাথমিকভাবে স্বতন্ত্র হার্ডওয়্যার্ড যুক্তির জন্য ডিজাইন করা
- সীমিত যোগাযোগ ক্ষমতা (কিছু মডেলে স্থিতির জন্য ড্রাই কন্টাক্ট থাকে)
- পিএলসি ইন্টিগ্রেশন ছাড়া সাধারণ টাইমিং অ্যাপ্লিকেশনের জন্য আদর্শ
- ডেডিকেটেড টাইমিং ফাংশনের জন্য পিএলসি-র পাশাপাশি ব্যবহার করা যেতে পারে
- পিএলসি-ভিত্তিক টাইমিং সমাধানের চেয়ে কম খরচ
প্যানেল মাউন্ট টাইমার:
- প্রায়শই যোগাযোগ ইন্টারফেস অন্তর্ভুক্ত থাকে (RS-485, Modbus RTU)
- রিমোট মনিটরিংয়ের জন্য SCADA সিস্টেমের সাথে একত্রিত করা যেতে পারে
- কিছু মডেল IoT অ্যাপ্লিকেশনের জন্য ইথারনেট সংযোগ প্রদান করে
- ডেটা লগিং এবং ঐতিহাসিক প্রবণতার জন্য আরও উপযুক্ত
- প্রাথমিক খরচ বেশি তবে সিস্টেম-স্তরের দৃশ্যমানতা প্রদান করে

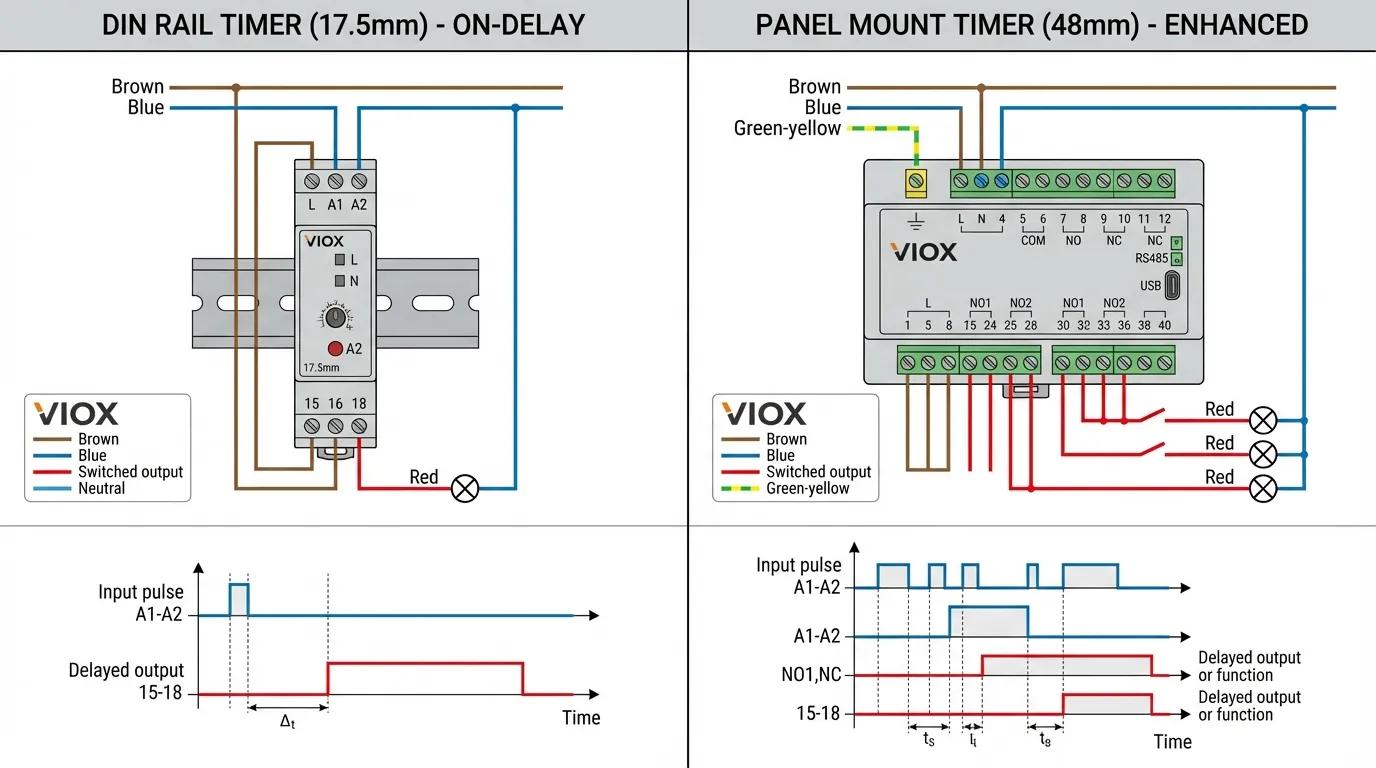

ওয়্যারিং এবং টার্মিনাল কনফিগারেশন
DIN রেল মাউন্ট:
- স্ক্রু টার্মিনাল: 2.5mm² স্ট্র্যান্ডেড / 4mm² সলিড তারের ক্ষমতা
- টার্মিনাল স্পেসিং: 5-7 মিমি টিপিক্যাল
- কিছু মডেলে অপসারণযোগ্য টার্মিনাল ব্লক
- সহজ রক্ষণাবেক্ষণের জন্য সামনের দিকে অ্যাক্সেসযোগ্য টার্মিনাল
- কন্ট্রোল প্যানেলে পয়েন্ট-টু-পয়েন্ট ওয়্যারিংয়ের জন্য উপযুক্ত
প্যানেল মাউন্ট:
- পিছনের স্ক্রু টার্মিনাল বা প্লাগ সংযোগকারী
- তারের ক্ষমতা: 2.5mm² টিপিক্যাল
- টার্মিনাল স্পেসিং: 7-10 মিমি
- অপসারণযোগ্য টার্মিনাল ব্লক অন্তর্ভুক্ত থাকতে পারে
- ওয়্যারিং পরিবর্তনের জন্য পিছনের প্যানেলে অ্যাক্সেসের প্রয়োজন
- স্থায়ী ইনস্টলেশনের জন্য আরও উপযুক্ত
সঠিক ওয়্যারিং অনুশীলন এবং টার্মিনাল নির্বাচনের জন্য, আমাদের বিস্তৃত গাইড দেখুন: টার্মিনাল ব্লক নির্বাচন.
পরিবেশগত বিবেচনা
অপারেটিং এনভায়রনমেন্ট স্পেসিফিকেশন
| প্যারামিটার | DIN রেল মাউন্ট | প্যানেল মাউন্ট |
|---|---|---|
| অপারেটিং তাপমাত্রা | -২৫°C থেকে +৭০°C | -10°C থেকে +60°C |
| স্টোরেজ তাপমাত্রা | -৪০°সে থেকে +৮৫°সে | -30°C থেকে +80°C |
| আর্দ্রতা | 5-95% RH (নন-কন্ডেনসিং) | 5-95% RH (নন-কন্ডেনসিং) |
| IP রেটিং (ইনস্টল করা) | IP20 (প্যানেলের পিছনে) | IP65 (সামনে), IP20 (পিছনে) |
| কম্পন প্রতিরোধের | 2g @ 10-55Hz | 3g @ 10-55Hz |
| শক প্রতিরোধ | 15g, 11ms সময়কাল | 30g, 11ms সময়কাল |
| উচ্চতা | ডিরেটিং ছাড়া 2,000m পর্যন্ত | ডিরেটিং ছাড়া 2,000m পর্যন্ত |
| দূষণের মাত্রা | 2 (IEC 60664-1) | 2 (IEC 60664-1) |
কঠোর পরিবেশের অ্যাপ্লিকেশন
কখন প্যানেল মাউন্ট উৎকৃষ্ট:
- বহিরঙ্গন ঘের: IP65 ফ্রন্ট প্যানেল সুরক্ষা অপারেটর ইন্টারফেসের মাধ্যমে আর্দ্রতা প্রবেশ করতে বাধা দেয়
- খাদ্য প্রক্রিয়াকরণ: ওয়াশডাউন পরিবেশ যেখানে সামনের প্যানেলকে পরিষ্কারের রাসায়নিক সহ্য করতে হয়
- সামুদ্রিক অ্যাপ্লিকেশন: লবণ স্প্রে এবং উচ্চ আর্দ্রতাযুক্ত পরিবেশ সিল করা সামনের প্যানেল থেকে উপকৃত হয়
- ধুলোময় পরিবেশ: খনি, সিমেন্ট, বা কাঠ প্রক্রিয়াকরণের কাজে যেখানে ধুলো ঢোকার সম্ভাবনা থাকে
যখন DIN রেল যথেষ্ট:
- অভ্যন্তরীণ কন্ট্রোল রুম: জলবায়ু-নিয়ন্ত্রিত পরিবেশ যেখানে দূষণের পরিমাণ কম
- সিল করা ঘের: NEMA 4X বা IP65 enclosure যেখানে অভ্যন্তরীণ পরিবেশ সুরক্ষিত
- পরিচ্ছন্ন উৎপাদন: ইলেক্ট্রনিক্স সংযোজন, ওষুধ, বা সেমিকন্ডাক্টর কারখানা
- বাণিজ্যিক ভবন: HVAC রুম, ইলেক্ট্রিক্যাল ক্লোজেট, এবং বিল্ডিং অটোমেশন প্যানেল
মান এবং সার্টিফিকেশন
সম্মতি প্রয়োজনীয়তা
DIN রেল এবং প্যানেল মাউন্ট টাইমার উভয়কেই নিরাপত্তা এবং তড়িৎচুম্বকীয় সামঞ্জস্যের জন্য প্রাসঙ্গিক আন্তর্জাতিক মানগুলির সাথে সঙ্গতিপূর্ণ হতে হবে:
মূল মানদণ্ড:
- IEC 61812-1 / EN 61812-1: শিল্প ব্যবহারের জন্য সময় রিলে
- IEC 60664-1: নিম্ন-ভোল্টেজ সিস্টেমের মধ্যে সরঞ্জামের জন্য ইনসুলেশন সমন্বয়
- IEC 60947-5-1: কন্ট্রোল সার্কিট ডিভাইস এবং স্যুইচিং উপাদান (কন্টাক্টর এবং রিলে)
- উল ৫০৮: শিল্প নিয়ন্ত্রণ সরঞ্জাম (উত্তর আমেরিকার বাজার)
- সিই চিহ্নিতকরণ: EMC এবং লো ভোল্টেজ নির্দেশাবলীর জন্য ইউরোপীয় সঙ্গতি
EMC সম্মতি:
- নির্গমন: EN 55011 ক্লাস A বা B
- অনাক্রম্যতা: EN 61000-6-2 (শিল্প) বা EN 61000-6-1 (আবাসিক)
নিরাপত্তা সার্টিফিকেশন:
- UL/cUL (উত্তর আমেরিকা)
- CE (ইউরোপ)
- CCC (চীন)
- EAC (ইউরেশিয়ান ইকোনমিক ইউনিয়ন)
আন্তর্জাতিক প্রকল্পের জন্য টাইমার নির্বাচন করার সময়, যাচাই করুন যে নির্বাচিত ফর্ম ফ্যাক্টরের আপনার লক্ষ্য বাজারের জন্য প্রয়োজনীয় সমস্ত সার্টিফিকেশন অন্তর্ভুক্ত আছে। VIOX টাইমারগুলি বিশ্বব্যাপী স্থাপনার জন্য ব্যাপক আন্তর্জাতিক সার্টিফিকেশন বহন করে।.
রক্ষণাবেক্ষণ এবং সমস্যা সমাধান
প্রতিরোধমূলক রক্ষণাবেক্ষণের প্রয়োজনীয়তা
DIN রেল মাউন্ট টাইমার:
- পরিদর্শন ফ্রিকোয়েন্সি: বার্ষিক বা সরঞ্জাম সময়সূচী অনুযায়ী
- মূল পরীক্ষা: টার্মিনালের দৃঢ়তা, LED নির্দেশকের কার্যকারিতা, টাইমিংয়ের নির্ভুলতা
- পরিষ্কার করা: বায়ুচলাচল স্লট থেকে ধুলো অপসারণের জন্য সংকুচিত বাতাস
- প্রতিস্থাপন সূচক: অনিয়মিত টাইমিং, LED নির্দেশকের অকার্যকারিতা, কন্টাক্ট ওয়েল্ডিং
- গড় পরিষেবা জীবন: সাধারণ শিল্প পরিবেশে ১০-১৫ বছর
প্যানেল মাউন্ট টাইমার:
- পরিদর্শন ফ্রিকোয়েন্সি: বার্ষিক বা সরঞ্জাম সময়সূচী অনুযায়ী
- মূল পরীক্ষা: ডিসপ্লের স্পষ্টতা, কীপ্যাডের কার্যকারিতা, গ্যাসকেটের অবস্থা, টাইমিংয়ের নির্ভুলতা
- পরিষ্কার করা: সামনের প্যানেলে হালকা ডিটারজেন্ট, দ্রাবক ব্যবহার করা এড়িয়ে চলুন যা গ্যাসকেটের ক্ষতি করে
- প্রতিস্থাপন সূচক: ডিসপ্লে ব্যর্থতা, অনুत्तरदायी নিয়ন্ত্রণ, গ্যাসকেটের অবনতি
- গড় পরিষেবা জীবন: সাধারণ শিল্প পরিবেশে ১২-১৮ বছর
সাধারণ সমস্যা এবং সমাধান
| সমস্যা | DIN রেল সমাধান | প্যানেল মাউন্ট সমাধান |
|---|---|---|
| ভুল টাইমিং | সরবরাহের ভোল্টেজের স্থিতিশীলতা পরীক্ষা করুন; যদি বিচ্যুতি ±5% অতিক্রম করে তবে প্রতিস্থাপন করুন | RTC ব্যাটারি যাচাই করুন (যদি থাকে); পুনরায় ক্যালিব্রেট করুন বা প্রতিস্থাপন করুন |
| কোনো আউটপুট নেই | ইনপুট সংকেত যাচাই করুন; আউটপুট লোড পরীক্ষা করুন; পরিচিত ভাল লোড দিয়ে পরীক্ষা করুন | প্রোগ্রামিং মোড পরীক্ষা করুন; যাচাই করুন আউটপুট নিষ্ক্রিয় করা হয়নি; রিলে পরীক্ষা করুন |
| মাঝেমধ্যে অপারেশন | টার্মিনাল স্ক্রুগুলো টাইট করুন; ঢিলে DIN রেল ক্লিপ পরীক্ষা করুন | পিছনের টার্মিনালগুলি পরিদর্শন করুন; যাচাই করুন সামনের প্যানেলের গ্যাসকেট আটকানো নেই |
| ডিসপ্লে সমস্যা | ইউনিট প্রতিস্থাপন করুন (LED নির্দেশক সাধারণত পরিষেবাযোগ্য নয়) | ডিসপ্লে কনট্রাস্ট সেটিং পরীক্ষা করুন; LCD ব্যর্থ হলে প্রতিস্থাপন করুন |
| যান্ত্রিক ক্ষতি | ইউনিট প্রতিস্থাপন করুন; কম্পনের উৎস পরীক্ষা করুন | ক্ষতির উপর নির্ভর করে সামনের বেজেল বা পুরো ইউনিট প্রতিস্থাপন করুন |
টাইম ডিলে রিলেগুলির ব্যাপক সমস্যা সমাধানের জন্য, আমাদের বিস্তারিত গাইড দেখুন কিভাবে টাইম ডিলে রিলে ডেটাশিট পড়তে হয়.
ভবিষ্যতের প্রবণতা এবং স্মার্ট টাইমার প্রযুক্তি
টাইমার ফর্ম ফ্যাক্টরের বিবর্তন
শিল্প অটোমেশন শিল্প ঐতিহ্যবাহী টাইমিং রিলে প্রযুক্তির সাথে স্মার্ট, সংযুক্ত ডিভাইসগুলির একটি অভিসার প্রত্যক্ষ করছে:
DIN রেল স্মার্ট টাইমার:
- স্মার্টফোন অ্যাপের মাধ্যমে ব্লুটুথ কনফিগারেশন
- টুল-ফ্রি সেটআপের জন্য NFC প্রোগ্রামিং
- শক্তি পর্যবেক্ষণ এবং পাওয়ার কোয়ালিটি বিশ্লেষণ
- চক্র গণনা উপর ভিত্তি করে ভবিষ্যদ্বাণীপূর্ণ রক্ষণাবেক্ষণ সতর্কতা
- 12mm প্রস্থের কাছাকাছি কম্প্যাক্ট ডিজাইন (আল্ট্রা-স্লিম মডিউল)
প্যানেল মাউন্ট স্মার্ট টাইমার:
- স্বজ্ঞাত ইন্টারফেস সহ রঙিন টাচস্ক্রিন ডিসপ্লে
- মাল্টি-প্রোটোকল যোগাযোগ (Modbus, BACnet, MQTT)
- দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য ক্লাউড সংযোগ
- অভিযোজিত টাইমিংয়ের জন্য মেশিন লার্নিং অ্যালগরিদম
- বিল্ডিং ম্যানেজমেন্ট সিস্টেমের (BMS) সাথে ইন্টিগ্রেশন
শিল্প 4.0 এবং IoT ইন্টিগ্রেশন
যেহেতু উৎপাদন সুবিধাগুলি শিল্প 4.0 নীতি গ্রহণ করে, টাইমার নির্বাচন ক্রমবর্ধমানভাবে সংযোগ এবং ডেটা ক্ষমতা বিবেচনা করে:
সংযুক্ত DIN রেল টাইমার:
- বিতরণ করা টাইমিং অ্যাপ্লিকেশনগুলির জন্য নোড প্রতি কম খরচ
- প্রান্ত কম্পিউটিং আর্কিটেকচারের জন্য উপযুক্ত
- শিল্প ইথারনেট সুইচের মাধ্যমে নেটওয়ার্ক করা যেতে পারে
- লিগ্যাসি সরঞ্জামগুলিতে সংযোগ যুক্ত করার জন্য রেট্রোফিট অ্যাপ্লিকেশনগুলির জন্য আদর্শ
সংযুক্ত প্যানেল মাউন্ট টাইমার:
- উচ্চতর ডেটা প্রক্রিয়াকরণ ক্ষমতা
- গেটওয়ে ফাংশনগুলির জন্য আরও উপযুক্ত
- একাধিক সেন্সর থেকে ডেটা একত্রিত করতে পারে
- স্থানীয় HMI কার্যকারিতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য পছন্দের
আধুনিক কন্ট্রোল প্যানেল ডিজাইন নীতি সম্পর্কে আরও তথ্যের জন্য, আমাদের নিবন্ধটি দেখুন DIN রেল কি.
কী Takeaways
- স্থান দক্ষতা: DIN রেল মাউন্ট (17.5 মিমি) টাইমারগুলি প্যানেল মাউন্ট (48 মিমি) বিকল্পগুলির তুলনায় 3.6x ভাল স্থান ব্যবহার সরবরাহ করে, যা তাদের উচ্চ-ঘনত্বের নিয়ন্ত্রণ প্যানেল এবং রেট্রোফিট অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।.
- ইনস্টলেশন গতি: DIN রেল টাইমারগুলি টুল-ফ্রি স্ন্যাপ-অন মাউন্টিংয়ের সাথে 30-60 সেকেন্ডে ইনস্টল হয়, যেখানে প্যানেল মাউন্ট টাইমারগুলির জন্য 5-10 মিনিট এবং প্যানেল কাটআউট প্রস্তুতির প্রয়োজন হয়—যার ফলে DIN রেল সমাধানের জন্য 6-10x দ্রুত ইনস্টলেশন হয়।.
- খরচ বিবেচনা: প্রাথমিক ক্রয়ের খরচ DIN রেল টাইমারগুলির পক্ষে ($15-$45 বনাম $35-$85), তবে মালিকানার মোট খরচ অ্যাপ্লিকেশন পরিবেশ, প্রতিস্থাপন ফ্রিকোয়েন্সি এবং ইনস্টলেশন শ্রম খরচের উপর নির্ভর করে।.
- দৃশ্যমানতা এবং ইন্টারফেস: প্যানেল মাউন্ট টাইমারগুলি 7.7x বৃহত্তর ডিসপ্লে ক্ষেত্র (2,304mm² বনাম 300mm²) এবং আরও অত্যাধুনিক ইউজার ইন্টারফেস সরবরাহ করে, যা তাদের ঘন ঘন মিথস্ক্রিয়া বা দূরবর্তী দেখার প্রয়োজন এমন অপারেটর-মুখী অ্যাপ্লিকেশনগুলির জন্য উৎকৃষ্ট করে তোলে।.
- পরিবেশ সুরক্ষা: প্যানেল মাউন্ট টাইমারগুলি সঠিকভাবে ইনস্টল করা হলে IP65 ফ্রন্ট-প্যানেল সুরক্ষা সরবরাহ করে, যা তাদের বহিরঙ্গন, ওয়াশডাউন বা কঠোর শিল্প পরিবেশের জন্য পছন্দের পছন্দ করে তোলে, যেখানে DIN রেল টাইমারগুলি সুরক্ষিত ঘেরে উৎকৃষ্ট।.
- কার্যকরী ক্ষমতা: উভয় ফর্ম ফ্যাক্টর স্ট্যান্ডার্ড টাইমিং ফাংশন সমর্থন করে (অন-ডিলে, অফ-ডিলে, ইন্টারভাল, ইত্যাদি), তবে প্যানেল মাউন্ট টাইমারগুলিতে প্রায়শই মাল্টি-চ্যানেল অপারেশন, রিয়েল-টাইম ক্লক শিডিউলিং এবং সিস্টেম ইন্টিগ্রেশনের জন্য যোগাযোগ ইন্টারফেসের মতো উন্নত বৈশিষ্ট্য অন্তর্ভুক্ত থাকে।.
- অ্যাপ্লিকেশন নির্বাচন: বিল্ডিং অটোমেশন, OEM সরঞ্জাম, স্থান-সীমাবদ্ধ প্যানেল এবং ঘন ঘন পুনর্গঠন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য DIN রেল টাইমার চয়ন করুন। অপারেটর ইন্টারফেস প্যানেল, প্রক্রিয়া নিয়ন্ত্রণ, বহিরঙ্গন ইনস্টলেশন এবং উচ্চ দৃশ্যমানতা প্রয়োজন এমন সুরক্ষা-সমালোচনামূলক সিস্টেমগুলির জন্য প্যানেল মাউন্ট টাইমার নির্বাচন করুন।.
- রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা: DIN রেল টাইমারগুলি প্যানেল অ্যাক্সেস ছাড়াই টুল-ফ্রি প্রতিস্থাপন সক্ষম করে, প্যানেল মাউন্ট বিকল্পগুলির তুলনায় রক্ষণাবেক্ষণের সময় 80-90% কমিয়ে দেয় যার জন্য ফ্রন্ট প্যানেল অ্যাক্সেস এবং সম্ভাব্য সিস্টেম শাটডাউন প্রয়োজন।.
সচরাচর জিজ্ঞাস্য
প্রশ্ন: আমি কি বিদ্যমান প্যানেলে একটি প্যানেল মাউন্ট টাইমারকে DIN রেল টাইমার দিয়ে প্রতিস্থাপন করতে পারি?
উত্তর: হ্যাঁ, তবে আপনাকে বিদ্যমান প্যানেল কাটআউটটি প্যাচ করতে হবে এবং ঘেরের ভিতরে একটি DIN রেল ইনস্টল করতে হবে। উচ্চ-ঘনত্বের নিয়ন্ত্রণ প্যানেলে আপগ্রেড করার সময় এই রেট্রোফিটটি সাধারণ। কার্যকরী ক্ষমতা বেশিরভাগ অ্যাপ্লিকেশনগুলির জন্য সমতুল্য, যদিও আপনি ডিসপ্লে আকার এবং অপারেটর ইন্টারফেসের সুবিধা ত্যাগ করতে পারেন। আপনি যদি প্যানেল মাউন্ট ডিজাইনের মতো সহজ প্রতিস্থাপন ক্ষমতা বজায় রাখতে চান তবে একটি DIN রেল সকেট মাউন্ট টাইমার ব্যবহার করার কথা বিবেচনা করুন।.
প্রশ্ন: DIN রেল এবং প্যানেল মাউন্ট টাইমারের মধ্যে সাধারণ জীবনকালের পার্থক্য কী?
উত্তর: নিয়ন্ত্রিত অভ্যন্তরীণ পরিবেশে, উভয় ফর্ম ফ্যাক্টর 10-18 বছরের অনুরূপ জীবনকাল সরবরাহ করে। যাইহোক, প্যানেল মাউন্ট টাইমারগুলি সাধারণত তাদের IP65 ফ্রন্ট-প্যানেল সুরক্ষার কারণে কঠোর পরিবেশে 20-30% বেশি স্থায়ী হয়, যা অপারেটর ইন্টারফেসের মাধ্যমে আর্দ্রতা, ধুলো এবং দূষণকারী প্রবেশ করতে বাধা দেয়। বহিরঙ্গন বা ওয়াশডাউন অ্যাপ্লিকেশনগুলিতে DIN রেল টাইমারগুলির আরও ঘন ঘন প্রতিস্থাপনের প্রয়োজন হতে পারে যদি না সঠিকভাবে সিল করা ঘেরে ইনস্টল করা হয়।.
প্রশ্ন: DIN রেল টাইমারগুলি কি প্যানেল মাউন্ট টাইমারের মতো একই বৈদ্যুতিক লোড পরিচালনা করতে পারে?
উত্তর: হ্যাঁ, উভয় ফর্ম ফ্যাক্টর সাধারণত অনুরূপ যোগাযোগ রেটিং সরবরাহ করে (5-10A @ 250V AC)। মূল পার্থক্য লোড ক্ষমতা নয় বরং যোগাযোগের কনফিগারেশন—প্যানেল মাউন্ট টাইমারগুলি সাধারণত DPDT (ডাবল পোল ডাবল থ্রো) যোগাযোগ সরবরাহ করে, যেখানে DIN রেল টাইমারগুলি সাধারণত SPDT (সিঙ্গেল পোল ডাবল থ্রো) সরবরাহ করে। টাইমার রেটিং অতিক্রম করে এমন লোডের জন্য, উভয়েরই একটি মধ্যবর্তী নিয়ন্ত্রণ করা উচিত যোগাযোগকারী সরাসরি লোড স্যুইচ করার চেয়ে।.
প্রশ্ন: DIN রেল টাইমারগুলি কি প্যানেল মাউন্ট টাইমারের চেয়ে কম নির্ভুল?
উত্তর: না, টাইমিং নির্ভুলতা ফর্ম ফ্যাক্টরগুলির মধ্যে তুলনীয়, উভয়ই সাধারণত ইলেকট্রনিক টাইমারের জন্য ±1-2% নির্ভুলতা এবং ইলেক্ট্রোমেকানিক্যাল মডেলের জন্য ±5-10% অর্জন করে। রিয়েল-টাইম ক্লক (RTC) কার্যকারিতা সহ প্যানেল মাউন্ট টাইমারগুলি ক্রিস্টাল অসিলেটর টাইমিংয়ের কারণে ক্যালেন্ডার-ভিত্তিক সময়সূচীর জন্য আরও ভাল দীর্ঘমেয়াদী নির্ভুলতা সরবরাহ করতে পারে, তবে বেসিক ডিলে এবং ইন্টারভাল টাইমিংয়ের জন্য, উভয় ফর্ম ফ্যাক্টর সমানভাবে কাজ করে। সমালোচনামূলক টাইমিং অ্যাপ্লিকেশনগুলির জন্য, ফর্ম ফ্যাক্টর নির্বিশেষে প্রস্তুতকারকের নির্ভুলতা স্পেসিফিকেশন যাচাই করুন।.
প্রশ্ন: PLC এবং অটোমেশন সিস্টেমের সাথে ইন্টিগ্রেশনের জন্য কোন ফর্ম ফ্যাক্টরটি ভাল?
উত্তর: প্যানেল মাউন্ট টাইমারগুলি সাধারণত আরও ভাল ইন্টিগ্রেশন ক্ষমতা সরবরাহ করে, অনেক মডেলে RS-485, Modbus RTU বা ইথারনেট যোগাযোগ ইন্টারফেস অন্তর্ভুক্ত থাকে। যাইহোক, সাধারণ হার্ডওয়্যার্ড লজিক অ্যাপ্লিকেশনগুলির জন্য, DIN রেল টাইমারগুলি প্রায়শই পছন্দের কারণ সেগুলি আরও সাশ্রয়ী এবং প্রোগ্রামিংয়ের প্রয়োজন হয় না। আপনার যদি ব্যাপক সিস্টেম ইন্টিগ্রেশন, ডেটা লগিং বা রিমোট মনিটরিংয়ের প্রয়োজন হয় তবে যোগাযোগ ক্ষমতা সহ প্যানেল মাউন্ট টাইমারে বিনিয়োগ করুন। PLC নিয়ন্ত্রণের পাশাপাশি স্বতন্ত্র টাইমিং ফাংশনগুলির জন্য, DIN রেল টাইমারগুলি PLC সংস্থান ব্যবহার না করে ডেডিকেটেড টাইমিং সরবরাহ করে।.
প্রশ্ন: আমি কি শিল্প DIN রেল বা প্যানেল মাউন্ট টাইমারের পরিবর্তে স্বয়ংচালিত বা ভোক্তা-গ্রেডের টাইমার ব্যবহার করতে পারি?
উত্তর: শিল্প অ্যাপ্লিকেশনগুলির জন্য এটি সুপারিশ করা হয় না। শিল্প টাইমারগুলি শিল্প পরিবেশে নির্ভরযোগ্যতা, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) এবং সুরক্ষার জন্য IEC 61812-1 মান পূরণের জন্য ডিজাইন করা হয়েছে। এগুলিতে বৈশিষ্ট্য রয়েছে: (1) বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-25°C থেকে +70°C বনাম 0°C থেকে +40°C), (2) উচ্চতর কম্পন এবং শক প্রতিরোধ, (3) মোটর ড্রাইভ এবং কন্টাক্টর থেকে মিথ্যা ট্রিগারিং প্রতিরোধ করতে আরও ভাল EMC অনাক্রম্যতা এবং (4) শিল্প সরঞ্জামের জন্য প্রয়োজনীয় সুরক্ষা শংসাপত্র (UL 508, CE)। অ-শিল্প টাইমার ব্যবহার করলে অকাল ব্যর্থতা, সুরক্ষা ঝুঁকি এবং বীমা/সম্মতি সমস্যা হতে পারে।.
সংশ্লিষ্ট
- মডুলার কন্ট্রোল প্যানেলের ভিত্তি সম্পর্কে জানুন: DIN রেল কি
- বিভিন্ন টাইমার প্রকার এবং অ্যাপ্লিকেশন বুঝুন: টাইম ডিলে রিলে সম্পূর্ণ গাইড
- টাইমার টাইমিং ফাংশন তুলনা করুন: অন ডিলে বনাম অফ ডিলে টাইমার
- আপনার অ্যাপ্লিকেশনের জন্য সঠিক টাইমার নির্বাচন করুন: সঠিক টাইমার রিলে কীভাবে চয়ন করবেন
- টাইমার প্রস্তুতকারকদের অন্বেষণ করুন: শীর্ষ 10 টাইম রিলে প্রস্তুতকারক
- টাইমার স্পেসিফিকেশন বুঝুন: কিভাবে টাইম ডিলে রিলে ডেটাশিট পড়তে হয়
- পরিপূরক নিয়ন্ত্রণ উপাদান সম্পর্কে জানুন: কন্টাক্টর কী
- কন্টাক্টর নির্বাচন আবিষ্কার করুন: কিভাবে মডুলার কন্টাক্টর এসি ডিসি চয়ন করবেন
- টার্মিনাল সংযোগগুলি অন্বেষণ করুন: টার্মিনাল ব্লক সিলেকশন গাইড
- সার্কিট সুরক্ষা বুঝুন: সার্কিট ব্রেকারের প্রকারভেদ
