Giới thiệu
Trong phòng điều khiển thiết bị đóng cắt cao thế, một kỹ sư điện giám sát hàng chục máy cắt và dao cách ly được phân bố trên nhiều tủ bảng điện. Chỉ cần nhìn thoáng qua, cô ấy có thể ngay lập tức xác định trạng thái của mọi thành phần quan trọng—không phải bằng cách kiểm tra màn hình kỹ thuật số hoặc tham khảo sơ đồ, mà bằng cách quan sát đèn đỏ và xanh đơn giản được gắn trên mỗi tủ bảng điện. Khi một máy cắt tác động bất ngờ, chỉ báo semaphore màu đỏ ngay lập tức thu hút sự chú ý của cô ấy đến vị trí sự cố, cho phép phản ứng nhanh chóng trước khi một lỗi nhỏ leo thang thành sự cố mất điện trên toàn bộ cơ sở.
Đây là chức năng thiết yếu của một chỉ báo semaphore—cung cấp thông tin trạng thái trực quan, dễ hiểu ngay lập tức, cho phép đưa ra các quyết định sáng suốt và hành động nhanh chóng trong các công trình điện. Cho dù bạn là một kỹ sư điện thiết kế tủ bảng điện, một nhà chế tạo tủ bảng điện lắp ráp thiết bị đóng cắt, hay một kỹ thuật viên bảo trì khắc phục sự cố hệ thống điện, thì việc hiểu các chỉ báo semaphore là nền tảng để tạo ra các công trình lắp đặt đáng tin cậy, an toàn và tuân thủ theo quy định.
Trong hướng dẫn toàn diện này, bạn sẽ khám phá chính xác chỉ báo semaphore gắn trên bảng điều khiển là gì, chúng khác với các thiết bị báo hiệu trực quan khác như thế nào, các loại có sẵn cho các ứng dụng khác nhau, các tiêu chuẩn mã hóa màu quốc tế (IEC 60073), các ứng dụng chính trong thiết bị đóng cắt và tủ bảng điện, các thông số kỹ thuật quan trọng, các phương pháp lắp đặt và đấu dây thích hợp, và cách chọn chỉ báo semaphore phù hợp cho các yêu cầu cụ thể của bạn. Đến cuối cùng, bạn sẽ có kiến thức để tự tin chỉ định, lắp đặt và bảo trì các thành phần bảng điện thiết yếu này.
Chỉ báo Semaphore là gì?
Một chỉ báo semaphore là một thiết bị báo hiệu trực quan gắn trên bảng điều khiển được sử dụng trong tủ bảng điện, thiết bị đóng cắt và bảng phân phối để cung cấp chỉ báo trạng thái ngay lập tức cho máy cắt, dao cách ly, động cơ và các thiết bị điện khác. Thiết bị này bao gồm một hoặc nhiều phần tử đèn LED được đặt trong một thân hình trụ nhỏ gọn, được gắn thông qua một lỗ khoét tiêu chuẩn trên bảng điều khiển, thường có đường kính 22mm hoặc 30mm.
Thuật ngữ “semaphore” bắt nguồn từ các từ tiếng Hy Lạp “sema” (dấu hiệu) và “phoros” (người mang), có nghĩa đen là “người mang dấu hiệu”. Trong các ứng dụng kỹ thuật điện, các chỉ báo semaphore đóng vai trò là các công cụ giao tiếp trực quan tiêu chuẩn, truyền tải ngay lập tức trạng thái của thiết bị—đèn đỏ biểu thị trạng thái “mở” hoặc “tắt” một cách phổ quát, trong khi đèn xanh báo hiệu “đóng” hoặc “bật”, bất kể ngôn ngữ hoặc nền tảng kỹ thuật.
Phân biệt Chỉ báo Semaphore với Đèn Tháp Tín Hiệu
Điều quan trọng là phải làm rõ thuật ngữ. Mặc dù một số nhà sản xuất sử dụng “chỉ báo semaphore” để mô tả đèn tháp xếp chồng nhiều đoạn (còn được gọi là cột tín hiệu hoặc đèn xếp chồng), hướng dẫn này tập trung vào các chỉ báo trạng thái gắn trên bảng điều khiển—các thiết bị đơn lẻ, nhỏ gọn được lắp đặt trực tiếp vào mặt trước của tủ bảng điều khiển để theo dõi thiết bị nhanh chóng.
Các chỉ báo semaphore gắn trên bảng điều khiển có các đặc điểm:
- Lắp đặt cố định trong tủ bảng điện thông qua các lỗ lắp tiêu chuẩn
- Kích thước nhỏ gọn (thường có đường kính 22-30mm)
- Các phần tử LED đơn sắc, hai màu hoặc nhiều màu
- Đấu dây trực tiếp vào các mạch điều khiển
- Chức năng chính: chỉ báo trạng thái cho từng thiết bị
Đèn tháp tín hiệu (đôi khi cũng được gọi là chỉ báo semaphore) có các đặc điểm:
- Lắp đặt trên cột hoặc trên máy
- Thiết kế xếp chồng nhiều đoạn (đường kính 60-100mm)
- Có thể nhìn thấy trên các không gian cơ sở lớn
- Chức năng chính: truyền đạt trạng thái máy trên toàn khu vực
Bài viết này đề cập đến các chỉ báo semaphore gắn trên bảng điều khiển—các thành phần thiết yếu được tìm thấy trong hầu hết mọi tủ bảng điện và công trình lắp đặt thiết bị đóng cắt.

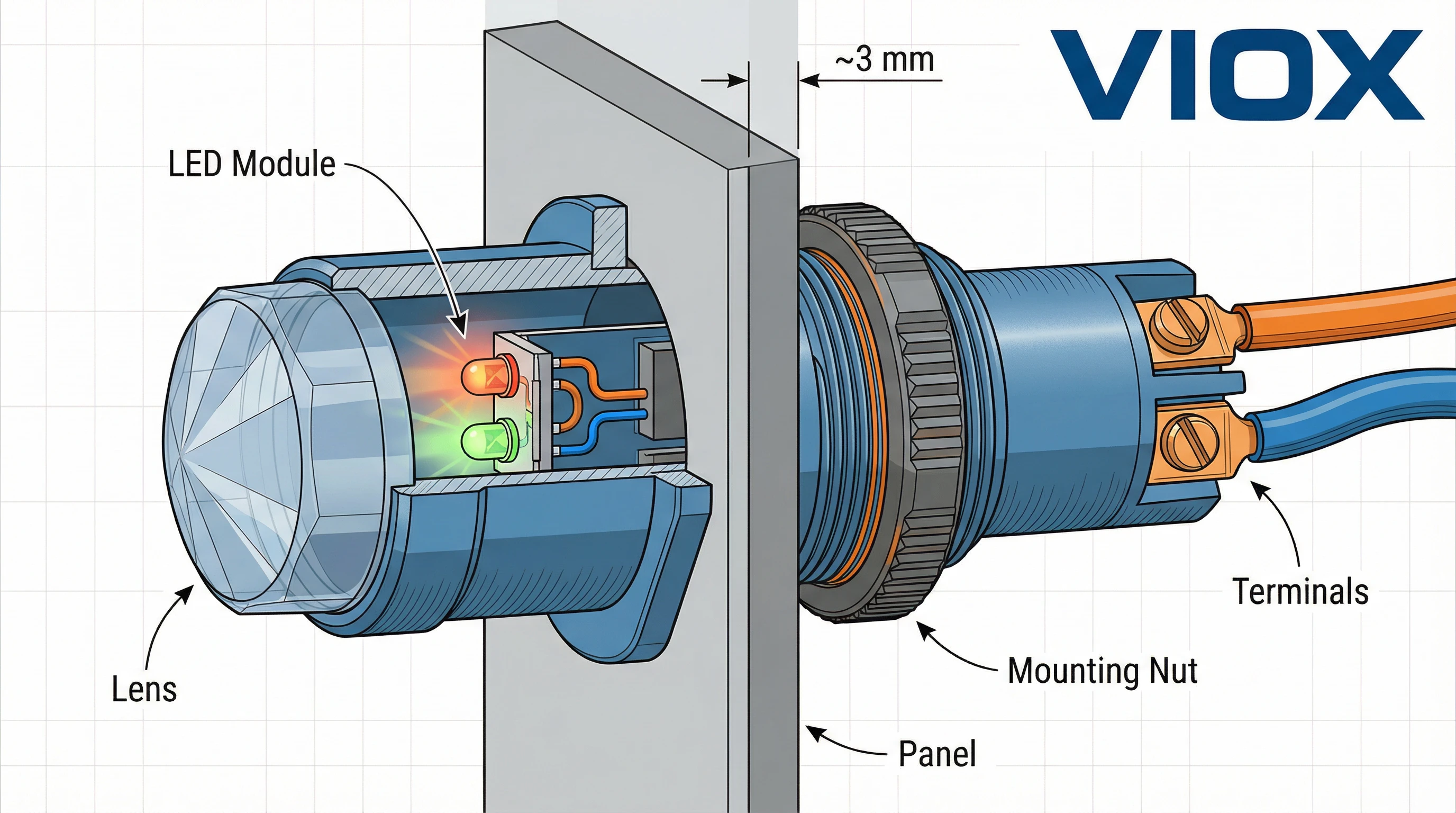

Các thành phần cốt lõi
Một chỉ báo semaphore gắn trên bảng điều khiển điển hình bao gồm:
Mô-đun Đèn LED: Nguồn chiếu sáng, thường là các mảng đèn LED có độ sáng cao với một hoặc nhiều màu (đỏ, xanh lá cây, vàng, xanh lam, trắng). Đèn LED hiện đại cung cấp tuổi thọ hơn 50.000 giờ, mức tiêu thụ điện năng thấp (thường là 20-100mA) và phản hồi bật/tắt tức thì.
Thấu kính: Một thấu kính polycarbonate hoặc acrylic trong suốt hoặc có màu bảo vệ các phần tử LED đồng thời cung cấp sự phân bố ánh sáng tối ưu. Thiết kế thấu kính có thể phẳng, hình vòm hoặc nhiều mặt tùy thuộc vào yêu cầu về góc nhìn.
Thân Vỏ: Một thân bằng nhựa hoặc kim loại hình trụ (thường có đường kính 22,3mm hoặc 30,5mm) tạo thành cấu trúc chính. Vật liệu bao gồm polycarbonate, nylon hoặc hợp kim kim loại được chọn vì độ bền và khả năng chống chịu môi trường.
Các Thành Phần Lắp Đặt: Một thân có ren với đai ốc cố định kẹp chỉ báo vào lỗ khoét trên bảng điều khiển. Một số thiết kế sử dụng ngàm lưỡi lê để lắp đặt không cần dụng cụ.
Kết nối thiết bị đầu cuối: Các đầu nối vít gắn phía sau, đầu nối hàn hoặc dây dẫn được đấu sẵn (thường là dây 22-26 AWG) để kết nối điện với các mạch điều khiển.
Mạch Điện Trở/Điều Khiển: Điện trở giới hạn dòng điện bên trong hoặc mạch điều khiển LED cho phép kết nối trực tiếp với các điện áp điều khiển thông thường (24V DC, 110V AC, 220V AC) mà không cần các thành phần bên ngoài.
Chính Các Ứng Dụng
Các chỉ báo semaphore gắn trên bảng điều khiển phục vụ các chức năng quan trọng trong:
Chỉ báo Vị trí Máy Cắt: Các chỉ báo hai màu đỏ/xanh lá cây hiển thị trạng thái mở/đóng của máy cắt trong thiết bị đóng cắt và bảng phân phối, cho phép người vận hành xác minh các thao tác chuyển mạch và xác định ngay lập tức các máy cắt đã tác động.
Trung tâm điều khiển động cơ (MCC): Các chỉ báo hiển thị trạng thái hoạt động của động cơ, tình trạng quá tải và cảnh báo lỗi cho từng bộ khởi động động cơ.
Bảng điều khiển: Chỉ báo trạng thái đa năng cho bất kỳ mạch điều khiển nào—vị trí van, hoạt động của bơm, tình trạng báo động, trạng thái quy trình hoặc tình trạng sẵn sàng của thiết bị.
Bảng Điện và Bảng Phân Phối: Xác nhận trực quan về trạng thái nguồn cung cấp, cấp điện cho thanh cái và trạng thái của thiết bị bảo vệ.
Hệ thống điều khiển công nghiệp: Màn hình hiển thị trạng thái do PLC điều khiển cho các quy trình tự động, tích hợp với logic điều khiển để cung cấp phản hồi trực quan theo thời gian thực.
Các Loại Chỉ Báo Semaphore
Các chỉ báo semaphore gắn trên bảng điều khiển có nhiều cấu hình khác nhau để đáp ứng các yêu cầu giám sát, thiết kế bảng điều khiển và kiến trúc mạch điều khiển khác nhau. Hiểu các biến thể này giúp bạn chọn chỉ báo tối ưu cho ứng dụng cụ thể của mình.
Phân Loại theo Cấu Hình Màu Sắc
Chỉ Báo Đơn Sắc: Cấu hình đơn giản nhất, có một màu LED trên mỗi đơn vị. Chúng yêu cầu một chỉ báo cho mỗi điều kiện trạng thái bạn cần theo dõi. Các ứng dụng phổ biến bao gồm:
- Chỉ báo báo động riêng lẻ (màu đỏ cho tình trạng lỗi)
- Xác nhận bật nguồn (màu xanh lá cây cho trạng thái có điện)
- Hoàn thành bước quy trình (màu xanh lam cho trạng thái đã hoàn thành)
Các chỉ báo đơn sắc cung cấp chi phí thấp nhất trên mỗi đơn vị và đấu dây đơn giản nhất, nhưng yêu cầu nhiều không gian trên bảng điều khiển hơn khi theo dõi nhiều điều kiện cho một thiết bị.

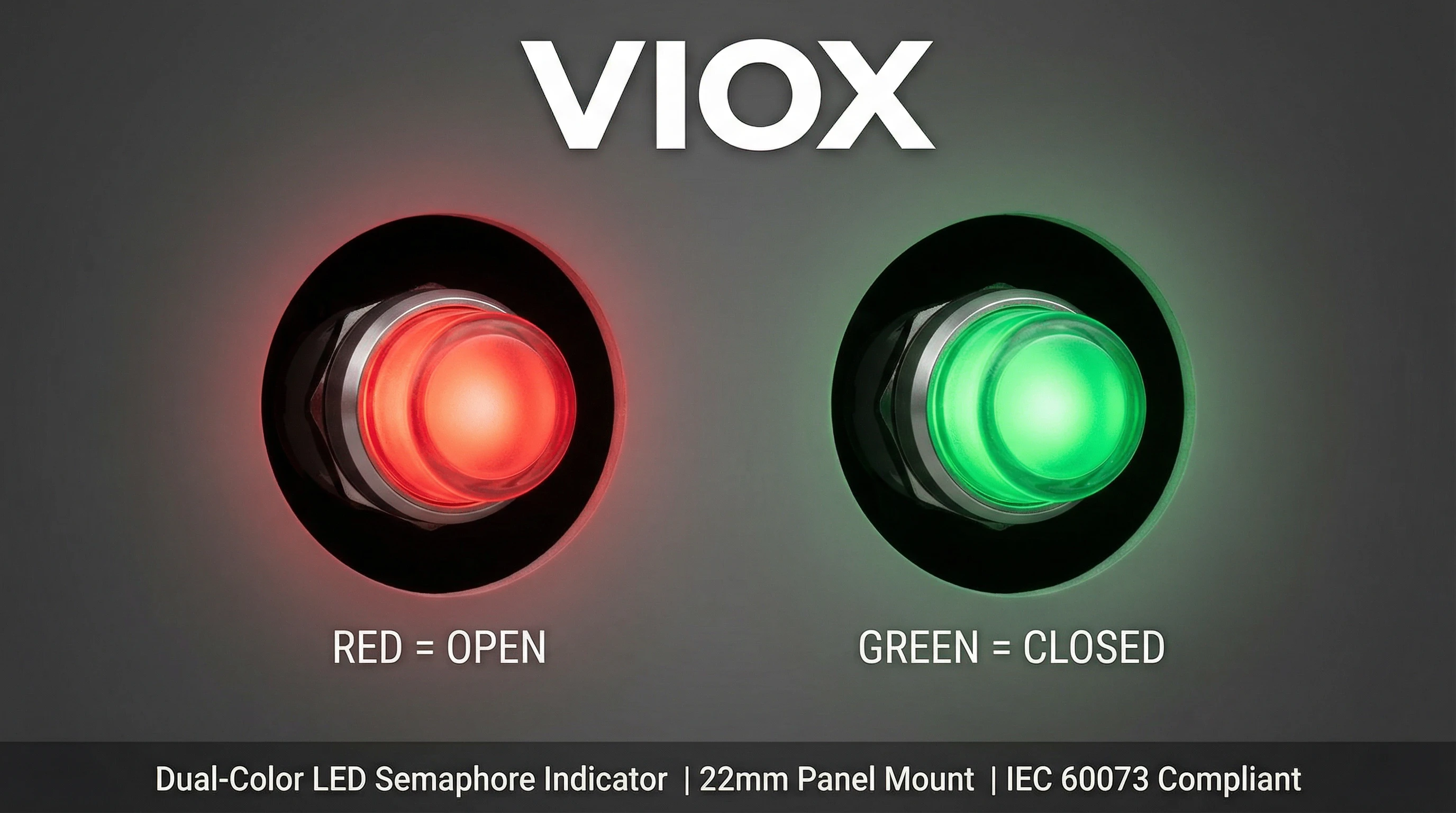

Chỉ Báo Hai Màu: Có hai màu LED trong một vỏ, thường là đỏ và xanh lá cây. Đây là cấu hình phổ biến nhất cho các ứng dụng tủ bảng điện và thiết bị đóng cắt, đặc biệt là để chỉ báo vị trí máy cắt. Hai màu hoạt động độc lập—khi đèn đỏ sáng, máy cắt ở trạng thái mở; khi đèn xanh lá cây sáng, máy cắt ở trạng thái đóng. Một số thiết kế cho phép chiếu sáng đồng thời cả hai màu cho các nhu cầu chỉ báo cụ thể (mặc dù điều này ít phổ biến hơn trong các ứng dụng điện do khả năng gây mơ hồ).
Các chỉ báo semaphore hai màu tiết kiệm đáng kể không gian trên bảng điều khiển so với hai đơn vị đơn sắc và cung cấp chỉ báo trạng thái trực quan phù hợp với các quy ước màu sắc phổ quát.
Chỉ Báo Nhiều Màu (RGB): Các chỉ báo nâng cao với đèn LED đỏ, xanh lá cây và xanh lam để hiển thị trạng thái linh hoạt. Được sử dụng trong các hệ thống điều khiển bằng PLC yêu cầu nhiều trạng thái hoạt động. Phức tạp và tốn kém hơn so với các biến thể hai màu.
Phân Loại theo Công Nghệ Nguồn Sáng
LED (Điốt Phát Sáng): Tiêu chuẩn công nghiệp hiện tại, các chỉ báo semaphore LED cung cấp:
- Tuổi thọ 50.000-100.000 giờ (5-11 năm hoạt động liên tục)
- Mức tiêu thụ điện năng thấp (thường là 20-100mA tùy thuộc vào kích thước và độ sáng)
- Phản hồi bật/tắt tức thì, không cần thời gian khởi động
- Khả năng chống rung và chống sốc tuyệt vời
- Dải nhiệt độ hoạt động rộng (-40°C đến +85°C đối với các sản phẩm chất lượng)
- Màu sắc đồng nhất trong suốt tuổi thọ
- Có sẵn các biến thể siêu sáng cho môi trường ánh sáng xung quanh cao
Đèn báo hiệu VIOX LED sử dụng chip LED cao cấp với thông số kỹ thuật bước sóng nhất quán, đảm bảo nhận dạng màu sắc đáng tin cậy và độ sáng đồng đều trên các lô sản xuất.
Đèn Neon: Từng phổ biến cho các mạch AC, đèn báo neon đang dần biến mất. Chúng có tuổi thọ vừa phải nhưng tùy chọn màu sắc hạn chế và dễ vỡ.
Lắp đặt 22mm: Tiêu chuẩn phổ biến nhất, yêu cầu lỗ khoét trên bảng điều khiển 22,3mm. Phù hợp với tiêu chuẩn IEC 60947-5-1 cho đèn báo và nút nhấn.
Gắn phía sau bằng vít: Cấu hình tiêu chuẩn với đai ốc ren cố định từ phía sau.
Các kiểu gắn thay thế: Cấu hình đầu nối hàn, ổ cắm cắm hoặc cấu hình lắp nhanh cho các ứng dụng cụ thể.
Sáng liên tục (Không nhấp nháy): Đèn báo sáng liên tục khi được cấp điện. Đây là chế độ tiêu chuẩn để chỉ báo trạng thái—thiết bị đang chạy, có điện, van mở, v.v.
Ba via: Đèn luân phiên giữa trạng thái bật và tắt, thu hút sự chú ý hơn so với ánh sáng liên tục. Nhấp nháy thường được sử dụng cho:
- Điều kiện báo động hoặc lỗi cần xác nhận
- Trạng thái chuyển tiếp (thiết bị khởi động, quá trình chuyển đổi)
- Cảnh báo trước các hành động tự động
Có thể tạo hiệu ứng nhấp nháy thông qua điều khiển bên ngoài (đầu ra PLC, rơle nhấp nháy) hoặc thông qua đèn báo có mạch nhấp nháy tích hợp. Tốc độ nhấp nháy thường dao động từ 0,5 Hz (chậm, một lần trong hai giây) đến 2 Hz (nhanh, hai lần mỗi giây).

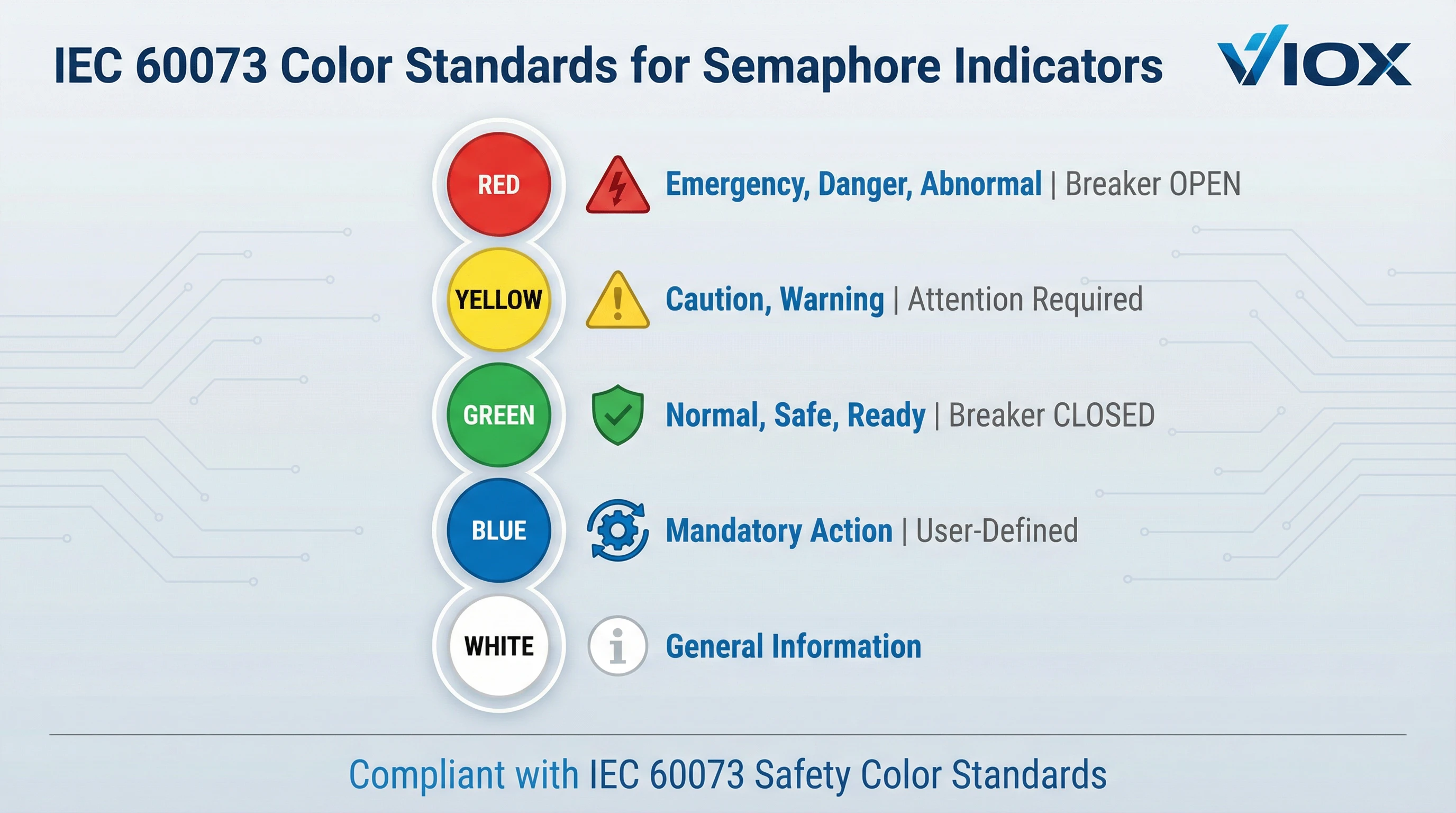

Tiêu chuẩn và ý nghĩa màu sắc IEC
Mã màu tiêu chuẩn hóa đảm bảo diễn giải nhất quán các đèn báo hiệu trên các ngành, quốc gia và ngôn ngữ. Ủy ban Kỹ thuật Điện Quốc tế (IEC) thiết lập các tiêu chuẩn này thông qua IEC 60073, xác định các nguyên tắc cơ bản cho đèn báo và bộ truyền động.
IEC 60073: Tiêu chuẩn màu sắc
IEC 60073 quy định màu sắc an toàn và các nguyên tắc mã màu cho giao diện người-máy. Đối với đèn báo hiệu trong các ứng dụng điện, tiêu chuẩn xác định:
Màu đỏ: Khẩn cấp, Nguy hiểm, Tình trạng bất thường
- Bộ ngắt mạch mở (ngắt kết nối, mất điện)
- Tình trạng lỗi hoặc báo động
- Thiết bị dừng hoặc không khả dụng
- Thiết bị bảo vệ đã ngắt
- Tình trạng nguy hiểm cần chú ý
Trong các ứng dụng đóng cắt, màu đỏ thường biểu thị vị trí “mở” của bộ ngắt mạch—không có dòng điện, mạch mất điện.
Màu xanh lá: Bình thường, An toàn, Sẵn sàng
- Bộ ngắt mạch đóng (kết nối, có điện)
- Thiết bị đang chạy bình thường
- Hệ thống sẵn sàng hoạt động
- Điều kiện vận hành an toàn
- Quá trình diễn ra theo thiết kế
Trong các ứng dụng đóng cắt, màu xanh lá cây biểu thị vị trí “đóng” của bộ ngắt mạch—dòng điện đang chạy, mạch có điện và hoạt động.
Vàng/Hổ phách: Thận trọng, Cảnh báo, Bất thường
- Các thông số gần đến giới hạn
- Yêu cầu bảo trì sớm
- Cần sự chú ý của người vận hành
- Trạng thái chuyển tiếp hoặc chờ
- Độ lệch về chất lượng hoặc hiệu suất
Màu vàng đóng vai trò là cảnh báo trung gian—không phải khẩn cấp, nhưng cần theo dõi hoặc can thiệp để ngăn chặn leo thang.
Màu xanh da trời: Hành động bắt buộc, Do người dùng xác định
- Yêu cầu hành động cụ thể của người vận hành
- Cần lệnh đặt lại
- Bước can thiệp thủ công
- Ý nghĩa dành riêng cho ứng dụng (phải được ghi lại)
Ý nghĩa của màu xanh lam do người dùng xác định trong giới hạn là nó phải chỉ ra hành động bắt buộc.
Trắng/Trong: Thông tin chung
- Thông tin trạng thái không quan trọng
- Chỉ báo bổ sung
- Ngừng hoạt động theo kế hoạch
- Tin nhắn hệ thống chung
Màu trắng mang lại sự linh hoạt cho tín hiệu dành riêng cho ứng dụng mà không có ý nghĩa an toàn được xác định trước.

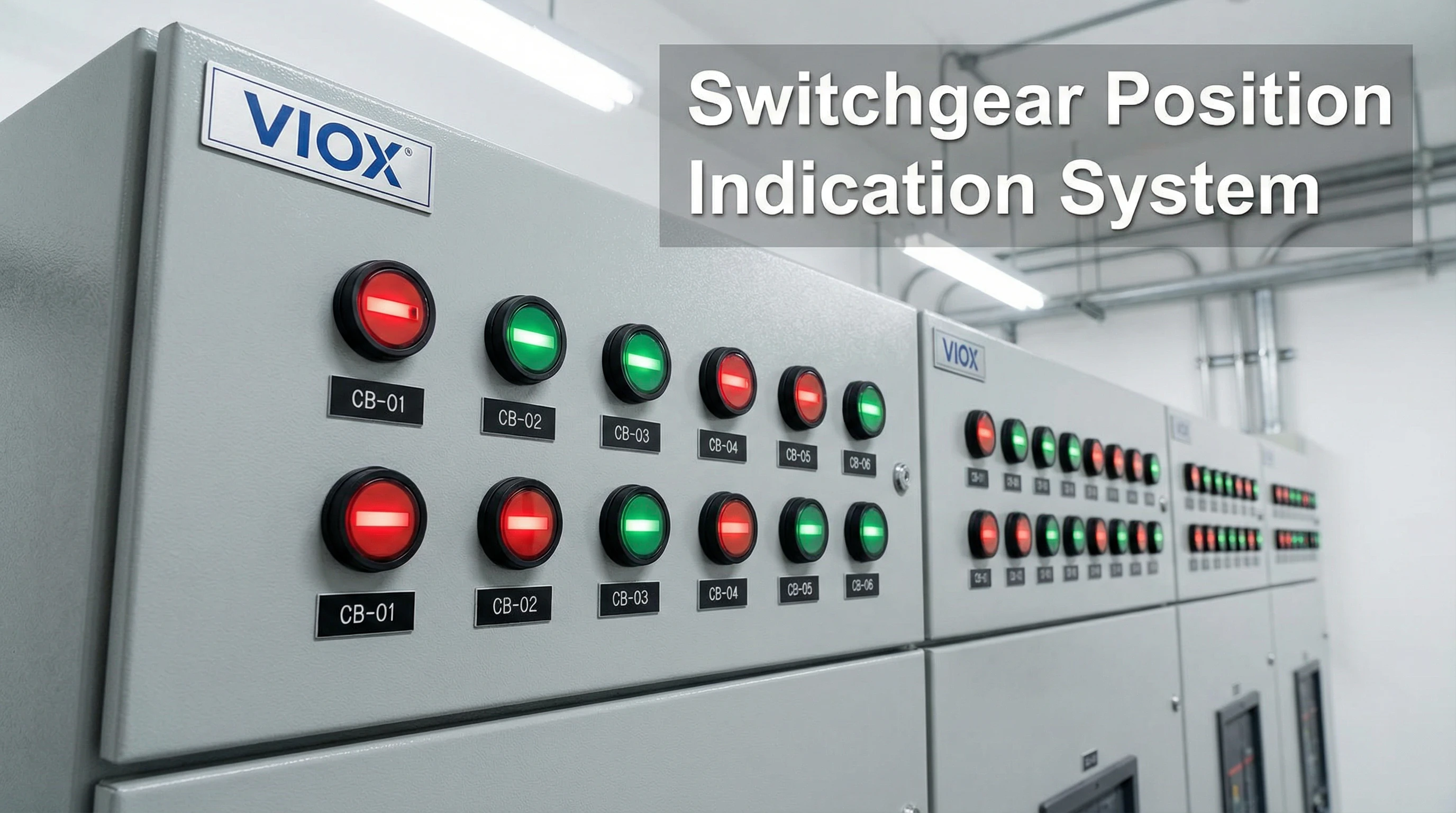

Ứng dụng cho thiết bị đóng cắt
Đối với chỉ báo vị trí bộ ngắt mạch—ứng dụng phổ biến nhất của đèn báo hiệu hai màu—thông lệ tiêu chuẩn là:
- Đỏ = Mở (tiếp điểm của bộ ngắt mạch mở, không có dòng điện chạy)
- Xanh lá = Đóng (tiếp điểm của bộ ngắt mạch đóng, có dòng điện chạy)
Điều này phù hợp với các quy ước an toàn trực quan: đỏ (dừng, nguy hiểm) cho trạng thái mất điện, xanh lá (đi, an toàn) cho trạng thái hoạt động bình thường. Một số cơ sở sử dụng các quy ước thay thế (đỏ = có điện như một cảnh báo), nhưng tiêu chuẩn đỏ-mở/xanh lá-đóng được áp dụng rộng rãi nhất và được khuyến nghị để đảm bảo tính nhất quán.
Các yếu tố khu vực
Mặc dù IEC 60073 cung cấp tiêu chuẩn hóa quốc tế, hãy xác minh mọi yêu cầu cụ thể của khu vực:
- Bắc Mỹ: Phù hợp với IEC 60073, với hướng dẫn bổ sung từ ANSI Z535 và UL 508
- Châu Âu: Tuân thủ nghiêm ngặt IEC 60073 theo chỉ thị đánh dấu CE
- Châu Á-Thái Bình Dương: Hầu hết các quốc gia áp dụng IEC 60073 làm tiêu chuẩn quốc gia (tiêu chuẩn GB, JIS, KS)
Duy trì ý nghĩa màu sắc nhất quán trên tất cả các thiết bị trong một cơ sở để tránh nhầm lẫn cho người vận hành, ngay cả khi các tiêu chuẩn cho phép linh hoạt.
Trung tâm điều khiển động cơ (MCC)
Mỗi bộ khởi động động cơ trong MCC thường có các chỉ báo semaphore cho:
- Trạng thái động cơ đang chạy (xanh lá)
- Điều kiện ngắt quá tải (đỏ)
- Lỗi mạch điều khiển (vàng)
- Chỉ báo chế độ cục bộ/từ xa (xanh lam hoặc trắng)
Các chỉ báo cho phép nhân viên bảo trì nhanh chóng đánh giá trạng thái động cơ trên hàng tá bộ cấp nguồn mà không cần truy cập vào từng ngăn khởi động.
Bảng điều khiển công nghiệp
Các hệ thống điều khiển bằng PLC sử dụng các chỉ báo semaphore cho:
- Hoàn thành bước quy trình
- Xác nhận vị trí van
- Trạng thái hoạt động của bơm
- Cảnh báo mức bồn chứa
- Chỉ báo số lượng sản xuất
- Cảnh báo trạng thái chất lượng
Các chỉ báo cung cấp bản sao lưu quan trọng cho màn hình HMI, vẫn hiển thị trong trường hợp màn hình bị lỗi hoặc điều hướng đến các trang khác.
Bảng Điện và Bảng Phân Phối
Trong các bảng phân phối chính và phụ, các chỉ báo semaphore hiển thị:
- Trạng thái nguồn cung cấp đến
- Cấp điện cho phần thanh cái
- Trạng thái mạch cấp nguồn
- Phát hiện lỗi chạm đất
- Tính khả dụng của máy phát điện dự phòng
Hệ thống điện tòa nhà
Các phòng điện của cơ sở sử dụng các chỉ báo cho:
- Trạng thái bộ ngắt mạch chính
- Chỉ báo hệ thống điện khẩn cấp đã sẵn sàng
- Trạng thái bộ điều khiển bơm chữa cháy
- Giám sát mạch quan trọng
- Chỉ báo vị trí công tắc chuyển mạch
Ứng dụng chuyên biệt
VIOX cung cấp các chỉ báo semaphore cho các môi trường đòi hỏi khắt khe bao gồm:
- Các cơ sở dầu khí (chứng nhận khu vực nguy hiểm)
- Các công trình hàng hải và ngoài khơi (khả năng chống ăn mòn)
- Phân phối điện trung tâm dữ liệu (yêu cầu độ tin cậy cao)
- Hệ thống tín hiệu đường sắt (phê duyệt dành riêng cho đường sắt)
- Các công trình năng lượng tái tạo (dải nhiệt độ rộng, khả năng chống tia cực tím)
Thông số kỹ thuật
Chọn chỉ báo semaphore phù hợp đòi hỏi phải hiểu các thông số kỹ thuật chính:
Xếp hạng điện áp
24V DC: Điện áp phổ biến nhất trong các hệ thống điều khiển công nghiệp. Kết nối trực tiếp với đầu ra PLC, rơle điều khiển và mạch điều khiển 24V DC. Các chỉ báo LED ở 24V thường tiêu thụ 20-30mA.
110-120V AC: Tiêu chuẩn trong các mạch điều khiển Bắc Mỹ. Các chỉ báo bao gồm điện trở/trình điều khiển bên trong để kết nối AC trực tiếp.
220-240V AC: Phổ biến trong các công trình lắp đặt ở Châu Âu và quốc tế. Cần thiết cho thiết bị tuân thủ CE.
12V DC: Được sử dụng trong ô tô, thiết bị di động và hệ thống điện áp thấp.
Các mẫu đa điện áp: Một số chỉ báo VIOX chấp nhận dải điện áp rộng (12-240V AC/DC), đơn giản hóa hàng tồn kho và cho phép triển khai trên toàn cầu.
Thông số kỹ thuật lắp đặt
Đường kính khoét lỗ bảng điều khiển: Kích thước quan trọng nhất. Các tiêu chuẩn phổ biến:
- 22,3mm (22mm danh nghĩa) – Phổ biến nhất, tiêu chuẩn IEC 60947-5-1
- 30,5mm (30mm danh nghĩa) – Định dạng lớn hơn để tăng cường khả năng hiển thị
Xác minh đường kính và dung sai khoét lỗ chính xác từ bảng dữ liệu của nhà sản xuất.
Dải độ dày bảng điều khiển: Thường phù hợp với các bảng điều khiển 1-10mm. Các bảng điều khiển dày hơn có thể yêu cầu các mẫu thân mở rộng hoặc miếng đệm.
Chiều sâu lắp đặt phía sau bảng điều khiển: Kích thước từ mặt trước bảng điều khiển đến đầu cuối phía sau, thường là 40-60mm. Quan trọng đối với các bảng điều khiển nông hoặc khoảng cách hẹp.
Thông số kỹ thuật LED
Cường độ sáng: 20-50 mcd (tiêu chuẩn), 100-300 mcd (độ sáng cao), 500+ mcd (ngoài trời/ánh sáng mặt trời).
Tuổi thọ LED: 50.000-100.000 giờ đối với các chỉ báo chất lượng.
Bước sóng màu: Thông số kỹ thuật chính xác đảm bảo màu sắc nhất quán – Đỏ: 620-630nm, Xanh lục: 520-530nm, Vàng: 585-595nm.
Xếp hạng môi trường
Xếp hạng IP: IP65 (tủ điều khiển tiêu chuẩn) hoặc IP67 (môi trường ngoài trời/rửa trôi).
Nhiệt độ hoạt động: -25°C đến +70°C tiêu chuẩn; -40°C đến +85°C dải nhiệt độ mở rộng cho môi trường khắc nghiệt.
Chứng nhận
UL 508 (Bắc Mỹ), Dấu CE (Châu Âu), IEC 60947-5-1 (Quốc tế), ASHLEY (Trung Quốc). VIOX duy trì các chứng nhận toàn cầu toàn diện, đảm bảo tuân thủ trên toàn thế giới.
Lắp đặt & Dây điện
Lắp đặt trên bảng điều khiển
- Khoan lỗ có đường kính quy định (22,3mm hoặc 30,5mm) trên bảng điều khiển. Loại bỏ gờ cạnh.
- Lắp chỉ báo qua lỗ khoét từ phía trước.
- Vặn đai ốc lắp từ phía sau. Siết chặt bằng tay cộng thêm 1/4 vòng.
- Xác minh căn chỉnh phẳng.
Cấu hình hệ thống dây điện
Một màu: Hai đầu nối (+) và (-). Kết nối (+) với nguồn điều khiển, (-) với đất.
Hai màu (Cathode chung): Ba đầu nối – Đỏ (+), Xanh lục (+), Chung (-). Nối đất chung, cấp điện cho từng dây màu riêng lẻ.
Sơ đồ đấu dây thiết bị đóng cắt điển hình: Đỏ (+) đến tiếp điểm phụ “a” của bộ ngắt mạch (đóng khi bộ ngắt mạch mở), Xanh lục (+) đến tiếp điểm “b” (đóng khi bộ ngắt mạch đóng), Chung (-) đến đất.
Sự an toàn
- Xác minh điện áp định mức phù hợp với mạch
- Sử dụng cầu chì và cỡ dây phù hợp (18-22 AWG)
- Ngắt điện trước khi lắp đặt
- Tuân thủ các quy tắc NEC/IEC
Hướng dẫn lựa chọn
Việc chọn chỉ báo semaphore phù hợp bao gồm việc khớp các thông số kỹ thuật với các yêu cầu ứng dụng.
1. Xác định Màu sắc Yêu cầu
- Một điều kiện = Một màu
- Vị trí bộ ngắt mạch = Hai màu (đỏ/xanh lục)
- Nhiều trạng thái = Cân nhắc nhiều chỉ báo một màu hoặc nhiều màu
2. Chọn Điện áp Định mức
- Khớp điện áp mạch điều khiển hiện có (thường là 24V DC, 110V AC hoặc 220V AC)
- Cân nhắc các kiểu máy đa điện áp để linh hoạt
3. Xác minh Kích thước Lắp đặt
- Kiểm tra không gian bảng điều khiển có sẵn
- Xác nhận khả năng chứa độ dày bảng điều khiển
- Xác minh khoảng hở phía sau cho các đầu nối và dây dẫn
4. Đánh giá Điều kiện Môi trường
- Môi trường được kiểm soát trong nhà = IP65 tiêu chuẩn
- Môi trường ngoài trời hoặc khắc nghiệt = IP67
- Nhiệt độ khắc nghiệt = Chỉ định dải nhiệt độ mở rộng
5. Xác nhận Chứng nhận
- Bắc Mỹ = Danh sách UL 508
- Châu Âu = Dấu CE
- Các ngành công nghiệp chuyên biệt = Các phê duyệt dành riêng cho ngành
6. Cân nhắc các Chỉ báo Chất lượng
- Thông số kỹ thuật tuổi thọ LED (50.000+ giờ)
- Uy tín và hỗ trợ của nhà sản xuất
- Các điều khoản bảo hành (thường là 2-3 năm đối với các sản phẩm chất lượng)
- Tính khả dụng của các bộ phận thay thế
Ưu điểm của VIOX: Các chỉ báo semaphore VIOX kết hợp công nghệ LED cao cấp, chứng nhận toàn diện và sự xuất sắc trong sản xuất. Với các thông số kỹ thuật màu sắc chính xác, cấu trúc chắc chắn và tuân thủ toàn cầu, các chỉ báo VIOX mang lại hiệu suất đáng tin cậy trong các ứng dụng khắt khe. Nhóm hỗ trợ kỹ thuật của chúng tôi hỗ trợ lựa chọn sản phẩm, cấu hình tùy chỉnh và hướng dẫn tích hợp.
Kết luận
Các chỉ báo semaphore gắn trên bảng điều khiển là các thành phần thiết yếu trong hệ thống điều khiển điện, cung cấp trạng thái trực quan tức thì cho bộ ngắt mạch, động cơ và thiết bị điều khiển. Sự phát triển sang công nghệ LED đã tạo ra các tài sản đáng tin cậy, tuổi thọ cao với tuổi thọ 50.000+ giờ và yêu cầu bảo trì tối thiểu.
Tiêu chuẩn hóa IEC 60073 đảm bảo diễn giải phổ quát trên các ngôn ngữ và văn hóa—màu đỏ cho bất thường/mở, màu xanh lục cho bình thường/đóng, màu vàng cho cảnh báo, màu xanh lam cho các hành động bắt buộc. Tính nhất quán này nâng cao sự an toàn và hiệu quả hoạt động trên toàn cầu.
Khi chỉ định các chỉ báo semaphore, hãy khớp điện áp với mạch điều khiển, kích thước lắp đặt với thiết kế bảng điều khiển, xếp hạng môi trường với các điều kiện và chứng nhận với các yêu cầu quy định. Các chỉ báo chất lượng từ các nhà sản xuất như VIOX đảm bảo hiệu suất đáng tin cậy, chứng nhận phù hợp và hỗ trợ kỹ thuật chuyên nghiệp.
Bạn đã sẵn sàng chỉ định các chỉ báo semaphore chưa? VIOX cung cấp các giải pháp toàn diện từ cấu hình tiêu chuẩn đến thiết kế tùy chỉnh. Đội ngũ kỹ thuật của chúng tôi cung cấp hàng thập kỷ kinh nghiệm trong các ứng dụng thiết bị đóng cắt và bảng điều khiển. Liên hệ với VIOX ngay hôm nay để có thông số kỹ thuật tối ưu, tài liệu chi tiết và các sản phẩm chất lượng được hỗ trợ bởi bảo hành toàn diện và hỗ trợ đáp ứng.
Chọn các chỉ báo semaphore VIOX để có sự rõ ràng, độ tin cậy và sự an tâm trong các cài đặt điện.
