حفاظتی کانٹیکٹر بمقابلہ معیاری کانٹیکٹر: جبری رہنمائی والے رابطوں کو سمجھنا اور ان کی ضرورت کب ہوتی ہے۔

تعارف: جب رابطہ ویلڈنگ ایک مہلک نقص بن جائے

ایک مینوفیکچرنگ ٹیکنیشن میٹریل جام کو صاف کرنے کے لیے اسٹیمپنگ پریس کے پاس جاتا ہے۔ ایمرجنسی اسٹاپ بٹن دبایا گیا تھا، مشین ڈی-انرجائزڈ دکھائی دیتی ہے، اور کنٹرول پینل محفوظ حالت کی نشاندہی کرتا ہے۔ وہ پریس کیویٹی میں پہنچتا ہے۔ بغیر کسی وارننگ کے، 50 ٹن کا ریم نیچے آتا ہے—اس کا ہاتھ کچل دیتا ہے۔ تفتیش سے مجرم کا پتہ چلتا ہے: ایک معیاری کنٹیکٹر میں ویلڈڈ مین کنٹیکٹ، جبکہ اس کے معاون کنٹیکٹ نے حفاظتی ریلے کو غلط طور پر “محفوظ” سگنل دیا۔ اگر سسٹم نے فورس گائیڈڈ کنٹیکٹس کے ساتھ سیفٹی کنٹیکٹر استعمال کیا ہوتا، تو میکانکی طور پر منسلک معاون کھلا رہتا، غلط حفاظتی سگنل اور المیے کو روکتا۔.

یہ منظر اس بات کی وضاحت کرتا ہے کہ کیوں سیفٹی کنٹیکٹرز اور معیاری کنٹیکٹرز کے درمیان فرق تکنیکی تفصیلات سے بڑھ کر ہے—یہ تعمیل اور تباہی کے درمیان فرق ہے۔ VIOX الیکٹرک میں، صنعتی برقی آلات کے ایک سرکردہ B2B مینوفیکچرر، ہم معیاری اور سیفٹی ریٹیڈ کنٹیکٹرز دونوں کو ان کی متعلقہ ایپلی کیشنز کے عین مطابق مطالبات کو پورا کرنے کے لیے تیار کرتے ہیں۔ یہ مضمون ان دو کنٹیکٹر اقسام کے درمیان اہم میکانکی اور برقی اختلافات، جب سیفٹی کنٹیکٹرز قانونی طور پر لازمی ہیں، اور کس طرح فورس گائیڈڈ کنٹیکٹ ٹیکنالوجی اس عین ناکامی کے موڈ کو روکتی ہے جس سے معیاری کنٹیکٹرز نمٹنے سے قاصر ہیں۔.

ایک معیاری کنٹیکٹر کیا ہے؟

اے معیاری کنٹیکٹر ایک برقی مقناطیسی طور پر چلنے والا سوئچنگ ڈیوائس ہے جو برقی پاور سرکٹس، عام طور پر موٹرز، لائٹنگ، ہیٹنگ عناصر اور کپیسیٹر بینکوں کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ صنعتی ورکرز بار بار سوئچنگ سائیکلوں کو سنبھالتے ہیں جو دستی سوئچوں کو تیزی سے تباہ کر دیں گے، جس سے وہ آٹومیشن اور پروسیس کنٹرول میں ناگزیر ہو جاتے ہیں۔.

بنیادی اجزاء اور آپریٹنگ اصول

• برقی مقناطیسی کنڈلی: کنٹرول عنصر جو، جب انرجائزڈ ہوتا ہے، کنٹیکٹر کو چلانے کے لیے ایک مقناطیسی میدان بناتا ہے۔ کنٹرول سسٹم کی ضروریات کو پورا کرنے کے لیے مختلف وولٹیج ریٹنگز (24VAC، 120VAC، 230VAC، 480VAC) میں دستیاب ہے۔.
• مین پاور کنٹیکٹس: ہیوی ڈیوٹی کنٹیکٹس جو ہائی کرنٹ سوئچنگ کے لیے ریٹیڈ ہیں۔ یہ عام طور پر تھری فیز موٹر کنٹرول کے لیے تھری پول کنفیگریشنز ہیں، حالانکہ سنگل پول اور فور پول ویریئنٹس موجود ہیں۔ کنٹیکٹ میٹریلز سلور الائیز (سلور-کیڈیمیم آکسائیڈ یا سلور-ٹن آکسائیڈ) استعمال کرتے ہیں جو سوئچنگ کے دوران آرک کٹاؤ کے خلاف مزاحمت کرتے ہیں۔.
• معاون رابطے: چھوٹے کنٹرول کنٹیکٹس میکانکی طور پر مین کنٹیکٹ موومنٹ سے منسلک ہوتے ہیں، جو کنٹرول سرکٹس، انٹر لاکنگ اور اشارے کے لیے فیڈ بیک سگنلز فراہم کرتے ہیں۔ معیاری کنٹیکٹرز میں، یہ معاون کنٹیکٹس آزادانہ طور پر کام کرتے ہیں—وہ مین کنٹیکٹس کے ساتھ حرکت کرتے ہیں لیکن ان کے تعلق میں میکانکی طور پر محدود نہیں ہوتے ہیں۔.
• اسپرنگ-ریٹرن میکانزم: اسپرنگ پریشر اس بات کو یقینی بناتا ہے کہ جب کوائل ڈی-انرجائزڈ ہو تو کنٹیکٹس کھل جائیں، موٹر کنٹرول کے لیے ضروری فیل-سیف “نارمل طور پر کھلا” رویہ فراہم کرتے ہیں۔.

صنعتی ایپلی کیشنز

معیاری کنٹیکٹرز عام آٹومیشن ایپلی کیشنز میں بہترین کارکردگی کا مظاہرہ کرتے ہیں جہاں کنٹیکٹر خود حفاظتی فعل انجام نہیں دیتا: کنویئر موٹر کنٹرول، HVAC کمپریسر سوئچنگ، پمپ آپریشنز، پروسیس ہیٹنگ، اور پروڈکشن مشینری جہاں حفاظت دوسرے ذرائع سے حاصل کی جاتی ہے (VFD سیف ٹارک-آف، علیحدہ سیفٹی ریلے سرکٹس)۔.

ریٹنگ سسٹم

• NEMA معیارات (شمالی امریکہ): کنٹیکٹرز کو سائز کے لحاظ سے درجہ بندی کریں (00, 0, 1, 2, 3, وغیرہ) بلٹ ان سروس فیکٹرز کے ساتھ، مضبوط اوورلوڈ صلاحیت پر زور دیتے ہوئے۔.
• IEC معیارات (بین الاقوامی): کنٹیکٹرز کو یوٹیلائزیشن کیٹیگری کے لحاظ سے ریٹ کریں (موٹرز کے لیے AC-3، ہیوی ڈیوٹی موٹر اسٹارٹنگ کے لیے AC-4) درست کرنٹ ریٹنگز کے ساتھ، مناسب انتخاب کے لیے تفصیلی ایپلیکیشن نالج کی ضرورت ہوتی ہے۔.

معیاری کنٹیکٹرز IEC 60947-4-1 عمومی کارکردگی کی ضروریات کو پورا کرتے ہیں لیکن IEC 60947-4-1 Annex F (مرر کنٹیکٹس) یا IEC 60947-5-1 Annex L (میکانکی طور پر منسلک کنٹیکٹس) کی طرف سے لازمی مخصوص حفاظتی خصوصیات کی کمی ہے جو سیفٹی ریٹیڈ کنٹیکٹرز کی وضاحت کرتے ہیں۔.

ایک سیفٹی کنٹیکٹر کیا ہے؟

ایک سیفٹی کنٹیکٹر ایک خصوصی برقی مقناطیسی سوئچنگ ڈیوائس ہے جو خاص طور پر حفاظتی-نازک ایپلی کیشنز کے لیے تیار کیا گیا ہے جہاں بجلی منقطع کرنے میں ناکامی کے نتیجے میں اہلکاروں کو چوٹ یا موت واقع ہو سکتی ہے۔ معیاری کنٹیکٹرز کے برعکس، سیفٹی کنٹیکٹرز فورس گائیڈڈ کنٹیکٹ میکانزم اور ڈیزائن کی خصوصیات کو شامل کرتے ہیں جو فنکشنل سیفٹی معیارات کے ذریعہ مطلوبہ قابل تصدیق، فالٹ-ڈیٹیکٹنگ ڈس کنکشن صلاحیتیں فراہم کرتے ہیں۔.

سیفٹی-مخصوص ڈیزائن کی خصوصیات

• فورس-گائیڈڈ کنٹیکٹس (IEC 60947-5-1 Annex L): سیفٹی کنٹیکٹرز کی وضاحت کرنے والی خصوصیت۔ ایک سخت میکانکی ربط جسمانی طور پر تمام کنٹیکٹ سیٹوں کو جوڑتا ہے—نارمل طور پر کھلا (NO) اور نارمل طور پر بند (NC)—اس بات کو یقینی بناتا ہے کہ وہ متضاد حالتوں میں نہیں ہو سکتے۔ اگر آرک نقصان کی وجہ سے نارمل طور پر کھلا مین کنٹیکٹ ویلڈ ہو کر بند ہو جاتا ہے، تو میکانکی ربط جسمانی طور پر نارمل طور پر بند معاون کنٹیکٹ کو بند ہونے سے روکتا ہے، جو فالٹ کی حالت کا مثبت اشارہ فراہم کرتا ہے۔.
• مرر کنٹیکٹس (IEC 60947-4-1 Annex F): معاون کنٹیکٹ کی ترتیب کی ایک خصوصی قسم جہاں NC معاون کنٹیکٹ خاص طور پر مین کنٹیکٹ کی حیثیت کی نگرانی کرنے والا فیڈ بیک فراہم کرتا ہے۔ مرر کنٹیکٹ اس وقت بند نہیں ہو سکتا جب کوئی بھی مین پاور کنٹیکٹ ویلڈ ہو کر بند ہو جائے—اس بات کو یقینی بناتا ہے کہ حفاظتی نگرانی کے نظام کو فالٹ کی حالت میں بھی درست کنٹیکٹ پوزیشن کی معلومات موصول ہوں۔.
• ٹیمپر پروف آپریشن: سیفٹی کنٹیکٹرز معیاری کنٹیکٹرز میں موجود فرنٹ پینل دستی آپریشن میکانزم کو ختم کرتے ہیں۔ یہ دیکھ بھال کے دوران غیر مجاز یا حادثاتی انرجائزیشن کو روکتا ہے—ایک اہم حفاظتی ضرورت۔ کچھ مینوفیکچررز کسی بھی دستی ٹیسٹ کی خصوصیات پر حفاظتی کور استعمال کرتے ہیں، اس بات کو یقینی بناتے ہیں کہ آپریشن صرف جان بوجھ کر طریقہ کار کے ذریعے ہو۔.
• بصری شناخت: سیفٹی کنٹیکٹرز میں مخصوص ہاؤسنگ رنگ ہوتے ہیں—عام طور پر پیلا (RAL 1004) یا سنہری، کبھی کبھار سرخ—جو انہیں کنٹرول پینلز میں فوری طور پر قابل شناخت بناتے ہیں۔ یہ رنگ کوڈنگ دیکھ بھال کے دوران معیاری کنٹیکٹرز کے ساتھ حادثاتی تبدیلی کو روکتی ہے اور معائنہ کے دوران حفاظتی-نازک اجزاء کی واضح طور پر شناخت کرتی ہے۔.
• غیر ہٹنے والے معاون کنٹیکٹس: معیاری کنٹیکٹرز کے برعکس جہاں معاون کنٹیکٹ بلاکس کو شامل یا ہٹایا جا سکتا ہے، سیفٹی کنٹیکٹرز معاون کنٹیکٹس کو مستقل طور پر مربوط کرتے ہیں۔ یہ غلط ترتیب کو روکتا ہے اور اس بات کو یقینی بناتا ہے کہ فورس-گائیڈڈ میکانزم برقرار رہے۔.

ایپلی کیشنز جن میں سیفٹی کنٹیکٹرز کی ضرورت ہوتی ہے

سیفٹی کنٹیکٹرز ان ایپلی کیشنز میں لازمی ہیں جہاں کنٹیکٹر کا آپریشن براہ راست اہلکاروں کی حفاظت کو متاثر کرتا ہے: ایمرجنسی اسٹاپ سرکٹس، سیفٹی ڈور انٹر لاکس، دو ہاتھ والے کنٹرول اسٹیشنز، لائٹ کرٹین انٹرفیس، سیفٹی میٹ سسٹمز، اور کوئی بھی ایپلیکیشن جس میں EN ISO 13849-1 کے مطابق زمرہ 3 یا زمرہ 4 سیفٹی آرکیٹیکچر کی ضرورت ہو۔.

اہم اختلافات: فورس-گائیڈڈ کنٹیکٹس اور مرر کنٹیکٹس

فورس-گائیڈڈ کنٹیکٹ ٹیکنالوجی کو سمجھنا اس بات کو ظاہر کرتا ہے کہ سیفٹی کنٹیکٹرز ان ناکامیوں کو کیوں روک سکتے ہیں جن کا پتہ معیاری کنٹیکٹرز نہیں لگا سکتے۔ یہ میکانکی جدت برقی مقناطیسی سوئچنگ میں سب سے خطرناک فالٹ موڈ کو حل کرتی ہے: کنٹیکٹ ویلڈنگ۔.

کنٹیکٹ ویلڈنگ: پوشیدہ ناکامی کا موڈ

عام سوئچنگ آپریشنز کے دوران، خاص طور پر موٹر اسٹارٹنگ کی شرائط کے تحت انرش کرنٹ کے ساتھ 6-10 گنا چلنے والا کرنٹ، کھلنے والے کنٹیکٹس کے درمیان برقی آرکس بنتے ہیں۔ ہزاروں سائیکلوں میں، آرک انرجی جزوی طور پر کنٹیکٹس کو ایک ساتھ ویلڈ کر سکتی ہے۔ معیاری کنٹیکٹرز میں، ویلڈڈ مین کنٹیکٹس ایک خطرناک حالت پیدا کرتے ہیں: کنٹرول سرکٹ کے “آف” کمانڈ کرنے پر بھی بجلی منسلک رہتی ہے، پھر بھی معاون کنٹیکٹس اب بھی “محفوظ” کی نشاندہی کر سکتے ہیں کیونکہ وہ مین کنٹیکٹس سے آزادانہ طور پر کام کرتے ہیں۔.

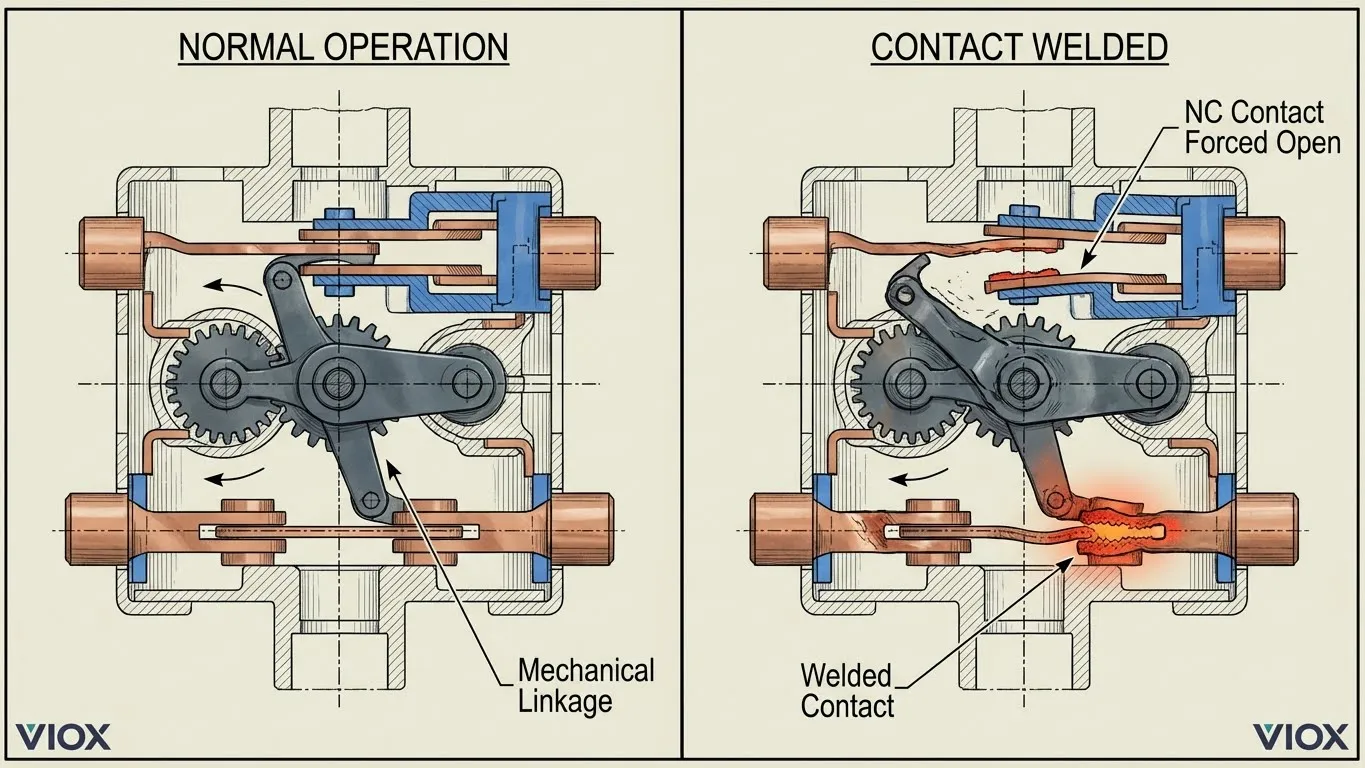

فورس-گائیڈڈ کنٹیکٹ میکانزم

فورس-گائیڈڈ کنٹیکٹس ایک سخت میکانکی ربط استعمال کرتے ہیں—عام طور پر ایک درستگی سے ڈھالا ہوا موصل بار—جو جسمانی طور پر تمام کنٹیکٹ اسمبلیوں کو جوڑتا ہے۔ یہ ربط ایک سادہ لیکن فیل-سیف اصول پر کام کرتا ہے: اگر کوئی بھی نارمل طور پر کھلا کنٹیکٹ نہیں کھل سکتا (ویلڈنگ کی وجہ سے)، تو میکانکی ربط کسی بھی نارمل طور پر بند کنٹیکٹ کو بند ہونے سے روکتا ہے۔.

• نارمل آپریشن: جب کوائل انرجائز ہوتی ہے، تو ربط بار تمام کنٹیکٹس کو بیک وقت حرکت دیتا ہے—NO کنٹیکٹس بند ہو جاتے ہیں، NC کنٹیکٹس کھل جاتے ہیں۔ جب کوائل ڈی-انرجائز ہوتی ہے، تو اسپرنگ پریشر ربط کو الٹ سمت میں حرکت دیتا ہے—NO کنٹیکٹس کھل جاتے ہیں، NC کنٹیکٹس بند ہو جاتے ہیں۔.
• ناکامی کا موڈ (ویلڈڈ کنٹیکٹ): اگر ایک مین NO کنٹیکٹ ویلڈ ہو کر بند ہو جاتا ہے، تو یہ میکانکی طور پر “پھنس” جاتا ہے۔ جب کوائل ڈی-انرجائز ہوتی ہے، تو ربط بار حرکت کرنے کی کوشش کرتا ہے لیکن ویلڈڈ کنٹیکٹ کے ذریعے بلاک ہو جاتا ہے۔ چونکہ NC معاون کنٹیکٹ اس بار سے سختی سے منسلک ہے، اس لیے یہ بند نہیں ہو سکتا۔ حفاظتی نگرانی ریلے کو NC کنٹیکٹ سے مسلسل “کھلا” سگنل موصول ہوتا ہے—غلط طور پر “محفوظ” سگنل دینے کے بجائے فالٹ کی حالت کی نشاندہی کرتا ہے۔”

یہ میکانزم فراہم کرتا ہے مثبت حفاظتی فیڈ بیک: حفاظتی نظام محض کوائل ڈی-انرجائزیشن کی بنیاد پر یہ فرض نہیں کرتا کہ مین کنٹیکٹس کھل گئے ہیں—یہ NC کنٹیکٹ کی حالت کے ذریعے میکانکی تصدیق حاصل کرتا ہے۔.

مرر کنٹیکٹس: IEC 60947-4-1 Annex F

مرر کنٹیکٹس پاور کنٹیکٹر ایپلی کیشنز پر مرکوز فورس-گائیڈڈ تصور کی ایک مخصوص عمل آوری کی نمائندگی کرتے ہیں۔ اصطلاح “مرر” اس بات کی عکاسی کرتی ہے کہ یہ NC معاون کنٹیکٹس مین پاور کنٹیکٹس کی الٹی حالت کو کیسے “مرر” کرتے ہیں۔ IEC 60947-4-1 Annex F اس بات کی وضاحت کرتا ہے کہ جب پاور پولز ویلڈ ہوتے ہیں تو مرر کنٹیکٹس کو کھلا رہنا چاہیے، جو حفاظتی نگرانی ریلے کو قابل اعتماد اسٹیٹس فیڈ بیک فراہم کرتے ہیں۔.

اہم فرق: اگرچہ تمام مرر کنٹیکٹس فورس-گائیڈڈ ہوتے ہیں، لیکن تمام فورس-گائیڈڈ کنٹیکٹس مرر کنٹیکٹ کی تفصیلات پر پورا نہیں اترتے۔ مرر کنٹیکٹس خاص طور پر پاور کنٹیکٹس اور NC معاون کنٹیکٹس کے درمیان تعلق کو حل کرتے ہیں، جو انہیں حفاظتی سرکٹس میں کنٹیکٹر کی حیثیت کی نگرانی کے لیے مثالی بناتے ہیں۔.

معیاری کنٹیکٹر کی حدود

معیاری کنٹیکٹرز معاون کنٹیکٹس کو میکانکی طور پر آرمیچر موومنٹ سے جوڑتے ہیں، لیکن یہ ربط بالواسطہ. ہے۔ معاون کنٹیکٹ اسپرنگ پریشر اور ماؤنٹنگ اسے بند ہونے کی اجازت دیتے ہیں یہاں تک کہ اگر مین کنٹیکٹس ویلڈ ہوں، کیونکہ معاون میکانزم مین کنٹیکٹ پوزیشن سے سختی سے محدود نہیں ہے۔ حفاظتی ایپلی کیشنز میں، یہ حفاظت کا ایک غلط احساس پیدا کرتا ہے—کنٹرول سسٹم معاون کنٹیکٹ فیڈ بیک کی بنیاد پر یہ مانتا ہے کہ بجلی منقطع ہو گئی ہے، لیکن ویلڈڈ مین کنٹیکٹس کے ذریعے بجلی اب بھی بہہ سکتی ہے۔.

خود چیک کرنے والے حفاظتی نظام

جدید حفاظتی آرکیٹیکچرز کو خود چیک کرنے کی صلاحیت کی ضرورت ہوتی ہے—نظام کو اپنی ناکامیوں کا پتہ لگانا چاہیے۔ فورس-گائیڈڈ کنٹیکٹس ایک قابل جانچ تعلق بنا کر اسے فعال کرتے ہیں: مشین آپریشن کی اجازت دینے سے پہلے، حفاظتی کنٹرولر تصدیق کرتا ہے کہ NC نگرانی کنٹیکٹس بند ہیں (یہ ظاہر کرتے ہیں کہ مین کنٹیکٹس کھلے ہیں)۔ کنٹیکٹرز کو انرجائز کرنے کے بعد، نظام تصدیق کرتا ہے کہ NC کنٹیکٹس کھل گئے ہیں (اس بات کی تصدیق کرتے ہیں کہ مین کنٹیکٹس بند ہیں)۔ اگر یہ حالتیں درست طریقے سے باہمی تعلق نہیں رکھتیں، تو نظام ایک فالٹ کی نشاندہی کرتا ہے اور آپریشن کو روکتا ہے۔ معیاری کنٹیکٹرز تشخیصی کوریج کی یہ سطح فراہم نہیں کر سکتے کیونکہ ان کے معاون کنٹیکٹس فالٹ کی حالت میں قابل اعتماد مین کنٹیکٹ اسٹیٹس فراہم نہیں کرتے ہیں۔.

جامع موازنہ: سیفٹی کنٹیکٹر بمقابلہ معیاری کنٹیکٹر

فیچر	معیاری کنٹیکٹر	حفاظتی کانٹیکٹر (Safety Contactor)
بنیادی درخواست	موٹر کنٹرول، آٹومیشن، غیر حفاظتی سوئچنگ (General motor control, automation, non-safety-critical switching)	حفاظتی سرکٹس، ایمرجنسی اسٹاپس، حفاظتی انٹر لاکس، اہلکاروں کا تحفظ (Safety circuits, emergency stops, safety interlocks, personnel protection)
ڈیزائن سے رابطہ کریں۔	آزاد مین اور معاون رابطے، میکانکی طور پر آرمیچر سے منسلک لیکن ایک دوسرے سے نہیں (Independent main and auxiliary contacts, mechanically linked to armature but not to each other)	فورس گائیڈڈ (میکانکی طور پر منسلک) رابطے IEC 60947-5-1 Annex L کے مطابق؛ سخت ربط متضاد حالتوں کو روکتا ہے (Force-guided (mechanically linked) contacts per IEC 60947-5-1 Annex L; rigid linkage prevents contradictory states)
معاون رابطہ کی قسم (Auxiliary Contact Type)	معیاری معاون رابطے؛ اگر مین رابطے ویلڈ ہو جائیں تو ناقابل اعتبار رائے فراہم کر سکتے ہیں (Standard auxiliary contacts; may provide unreliable feedback if main contacts weld)	مرر رابطے (IEC 60947-4-1 Annex F)؛ اگر مین رابطے ویلڈ ہوں تو NC رابطے بند نہیں ہو سکتے (Mirror contacts (IEC 60947-4-1 Annex F); NC contacts cannot close if main contacts welded)
دستی آپریشن	فرنٹ پینل پر دستی آپریشن عام طور پر دستیاب ہوتا ہے (Front-panel manual operation typically available)	دستی آپریشن کو روکا یا محفوظ کیا گیا ہے؛ چھیڑ چھاڑ سے محفوظ ڈیزائن (Manual operation prevented or protected; tamper-proof design)
بصری شناخت	سرمئی، سیاہ، یا مینوفیکچرر کا معیاری رنگ (Gray, black, or manufacturer’s standard color)	امتیازی پیلا (RAL 1004)، سنہری، یا سرخ ہاؤسنگ؛ حفاظتی علامتوں کے ساتھ واضح طور پر نشان زد (Distinctive yellow (RAL 1004), gold, or red housing; clearly marked with safety symbols)
رابطہ ویلڈنگ سے تحفظ (Contact Welding Protection)	کوئی مثبت تحفظ نہیں؛ مین رابطہ ویلڈنگ کے بعد معاون رابطے غلط “محفوظ” حالت کی نشاندہی کر سکتے ہیں (No positive protection; auxiliary contacts may indicate false “safe” state after main contact welding)	فورس گائیڈڈ میکانزم NC رابطوں کو بند ہونے سے روکتا ہے اگر NO رابطے ویلڈ ہوں؛ مثبت فالٹ اشارہ فراہم کرتا ہے (Force-guided mechanism prevents NC contacts from closing if NO contacts welded; provides positive fault indication)
حفاظتی معیارات کی تعمیل (Safety Standards Compliance)	صرف IEC 60947-4-1 کی عمومی ضروریات (IEC 60947-4-1 general requirements only)	IEC 60947-5-1 Annex L (میکانکی طور پر منسلک)، IEC 60947-4-1 Annex F (مرر رابطے)، حفاظتی ایپلی کیشنز کے لیے تصدیق شدہ (IEC 60947-5-1 Annex L (mechanically linked), IEC 60947-4-1 Annex F (mirror contacts), certified for safety applications)
عام زمرہ/PL درجہ بندی (Typical Category/PL Rating)	زمرہ 1 یا سنگل چینل زمرہ 2 کے لیے موزوں؛ اکیلے استعمال ہونے پر زیادہ سے زیادہ PLc (Suitable for Category 1 or single-channel Category 2; maximum PLc when used alone)	زمرہ 3 اور 4 کے لیے ضروری؛ جب ریڈنڈنسی کے ساتھ مناسب طریقے سے تشکیل دیا جائے تو PLd اور PLe کو فعال کرتا ہے (Required for Category 3 and 4; enables PLd and PLe when properly configured with redundancy)
قیمت پوائنٹ	کم قیمت؛ معیاری آٹومیشن کے لیے کموڈیٹی قیمت (Lower cost; commodity pricing for standard automation)	زیادہ قیمت (عام طور پر معیاری سے 2-3 گنا)؛ خصوصی ڈیزائن اور سرٹیفیکیشن کے اخراجات کی عکاسی کرتا ہے (Higher cost (typically 2-3x standard); reflects specialized design and certification costs)
دیکھ بھال کے تقاضے	معیاری معائنہ؛ معاون رابطوں کو تصدیق کی ضرورت ہو سکتی ہے (Standard inspection; auxiliary contacts may require verification)	معاون رابطہ کی فعالیت کی جانچ کی ضرورت ہے؛ غیر ہٹنے والا ڈیزائن تشکیل کی غلطیوں کو کم کرتا ہے (Requires auxiliary contact functionality testing; non-removable design reduces configuration errors)
کب استعمال کریں (When to Use)	غیر حفاظتی بوجھ؛ عام آٹومیشن جہاں حفاظتی فعل دوسرے ذرائع سے حاصل کیا جاتا ہے (VFD STO، علیحدہ حفاظتی ریلے) (Non-safety-critical loads; general automation where safety function achieved through other means (VFD STO, separate safety relay))	حفاظتی طور پر اہم منقطع کرنا؛ جب کانٹیکٹر آپریشن براہ راست اہلکاروں کی حفاظت کو متاثر کرتا ہے؛ مشینری کی حفاظت کے لیے ریگولیٹری تعمیل (Safety-critical disconnection; when contactor operation directly impacts personnel safety; regulatory compliance for machinery safety)

حفاظتی زمرے اور کارکردگی کی سطحیں: یہ سمجھنا کہ حفاظتی کانٹیکٹر کب لازمی ہیں (Safety Categories and Performance Levels: Understanding When Safety Contactors Are Mandatory)

معیاری اور حفاظتی کانٹیکٹر کے درمیان انتخاب صوابدیدی نہیں ہے—اس کا تعین EN ISO 13849-1 (مشینری کی حفاظت—کنٹرول سسٹم کے حفاظتی متعلقہ حصے) میں بیان کردہ مقداری خطرے کی تشخیص کے طریقہ کار سے ہوتا ہے۔ یہ معیار حفاظتی متعلقہ کنٹرول سسٹم عناصر کو ڈیزائن کرنے اور مطلوبہ وشوسنییتا کی سطحوں کی وضاحت کرنے کے لیے فریم ورک فراہم کرتا ہے۔ (The selection between standard and safety contactors is not discretionary—it’s determined by quantified risk assessment methodologies defined in EN ISO 13849-1 (Safety of machinery—Safety-related parts of control systems). This standard provides the framework for designing safety-related control system elements and specifying the required reliability levels.).

EN ISO 13849-1 زمرے (EN ISO 13849-1 Categories)

زمرے حفاظتی افعال کو حاصل کرنے کے لیے تعمیراتی طریقوں کی نمائندگی کرتے ہیں، جو بنیادی سے لے کر انتہائی قابل اعتماد تک ترقی کرتے ہیں: (Categories represent architectural approaches to achieving safety functions, progressing from basic to highly reliable:)

• زمرہ ب: اچھی طرح سے آزمائے گئے اجزاء کا استعمال کرتے ہوئے بنیادی حفاظتی اصول۔ بغیر کسی فالٹ کا پتہ لگانے کے سنگل چینل فن تعمیر۔ معیاری کانٹیکٹرز قابل قبول ہیں۔ (Basic safety principles using well-tried components. Single-channel architecture with no fault detection. Standard contactors acceptable.).
• زمرہ 1: (Category 1:) زمرہ B کے علاوہ اچھی طرح سے آزمائے گئے حفاظتی اصولوں اور ثابت شدہ وشوسنییتا کے اجزاء کا استعمال۔ سنگل چینل فن تعمیر۔ اگر اچھی طرح سے آزمائے گئے اجزاء استعمال کیے جائیں تو معیاری کانٹیکٹرز قابل قبول ہیں۔ (Category B plus use of well-tried safety principles and components of proven reliability. Single-channel architecture. Standard contactors acceptable if well-tried components are used.).
• زمرہ 2: (Category 2:) زمرہ B کے علاوہ حفاظتی فعل کی وقتاً فوقتاً جانچ۔ ٹیسٹ چینل کے ساتھ سنگل چینل۔ نگرانی کی صلاحیت کی ضرورت ہے—قابل اعتماد ٹیسٹ فیڈ بیک کے لیے حفاظتی کانٹیکٹرز کی سفارش کی جاتی ہے۔ (Category B plus periodic testing of the safety function. Single-channel with test channel. Requires monitoring capability—safety contactors recommended for reliable test feedback.).
• زمرہ 3: (Category 3:) سنگل فالٹ حفاظتی فعل کے نقصان کا باعث نہیں بننا چاہیے۔ سنگل فالٹ رواداری کے ساتھ دوہری چینل فن تعمیر۔ (Single fault shall not lead to loss of safety function. Dual-channel architecture with single-fault tolerance.). حفاظتی کانٹیکٹرز لازمی ہیں۔ (Safety contactors mandatory)—دوہری کانٹیکٹرز سیریز میں وائرڈ ہیں، ہر ایک مرر رابطوں کے ساتھ جو حفاظتی نگرانی ریلے کو فیڈ بیک دیتے ہیں۔ اگر ایک کانٹیکٹر ویلڈ کرتا ہے، تو دوسرا بجلی منقطع کر دیتا ہے اور مرر رابطے فالٹ کا اشارہ دیتے ہیں۔ (—dual contactors wired in series, each with mirror contacts feeding back to safety monitoring relay. If one contactor welds, the other disconnects power and mirror contacts signal fault.).
• زمرہ 4: (Category 4:) زمرہ 3 کے علاوہ فالٹ کا پتہ لگانے اور فالٹس کے جمع ہونے کے خلاف مزاحمت میں اضافہ۔ اعلی تشخیصی کوریج کے ساتھ دوہری چینل۔ (Category 3 plus enhanced fault detection and resistance to accumulation of faults. Dual-channel with high diagnostic coverage.). حفاظتی کانٹیکٹرز لازمی ہیں۔ (Safety contactors mandatory)—فالٹس کے جمع ہونے سے پہلے ان کا پتہ لگانے کے لیے اعلی تشخیصی صلاحیت کے ساتھ فورس گائیڈڈ رابطوں کی ضرورت ہے۔ (—requires force-guided contacts with high diagnostic capability to detect faults before they accumulate.).

کارکردگی کی سطحیں (PL) (Performance Levels (PL))

کارکردگی کی سطحیں فی گھنٹہ خطرناک ناکامی کے امکان (PFHd) کی مقدار بتاتی ہیں: (Performance Levels quantify the probability of dangerous failure per hour (PFHd):)

• PLa: PFHd ≥ 10⁻⁵ سے < 10⁻⁴ (کم حفاظتی سالمیت) (PFHd ≥ 10⁻⁵ to < 10⁻⁴ (low safety integrity))
• PLb: PFHd ≥ 3 × 10⁻⁶ سے < 10⁻⁵
• PLc: PFHd ≥ 10⁻⁶ سے < 3 × 10⁻⁶ (تقریباً SIL 1) (PFHd ≥ 10⁻⁶ to < 3 × 10⁻⁶ (approximately SIL 1))
• PLd: PFHd ≥ 10⁻⁷ سے < 10⁻⁶ (تقریباً SIL 2) (PFHd ≥ 10⁻⁷ to < 10⁻⁶ (approximately SIL 2))
• PLe: PFHd ≥ 10⁻⁸ سے < 10⁻⁷ (تقریباً SIL 3) (PFHd ≥ 10⁻⁸ to < 10⁻⁷ (approximately SIL 3))

اعلی کارکردگی کی سطحوں کے لیے حفاظتی کانٹیکٹرز کیوں ضروری ہیں (Why Safety Contactors Are Essential for High Performance Levels)

سنگل کانٹیکٹر کی حدود: (Single Contactor Limitations:) ایک سنگل معیاری کانٹیکٹر، یہاں تک کہ معاون رابطہ فیڈ بیک کے ساتھ، عام طور پر زیادہ سے زیادہ زمرہ 2 / PLc حاصل کرتا ہے۔ ناکامی کا ایک نقطہ (رابطہ ویلڈنگ) حفاظتی فعل کو شکست دے سکتا ہے، اور معیاری معاون رابطے ناکافی فالٹ کا پتہ لگانے فراہم کرتے ہیں۔ (A single standard contactor, even with auxiliary contact feedback, typically achieves maximum Category 2 / PLc. A single point of failure (contact welding) can defeat the safety function, and standard auxiliary contacts provide insufficient fault detection.).

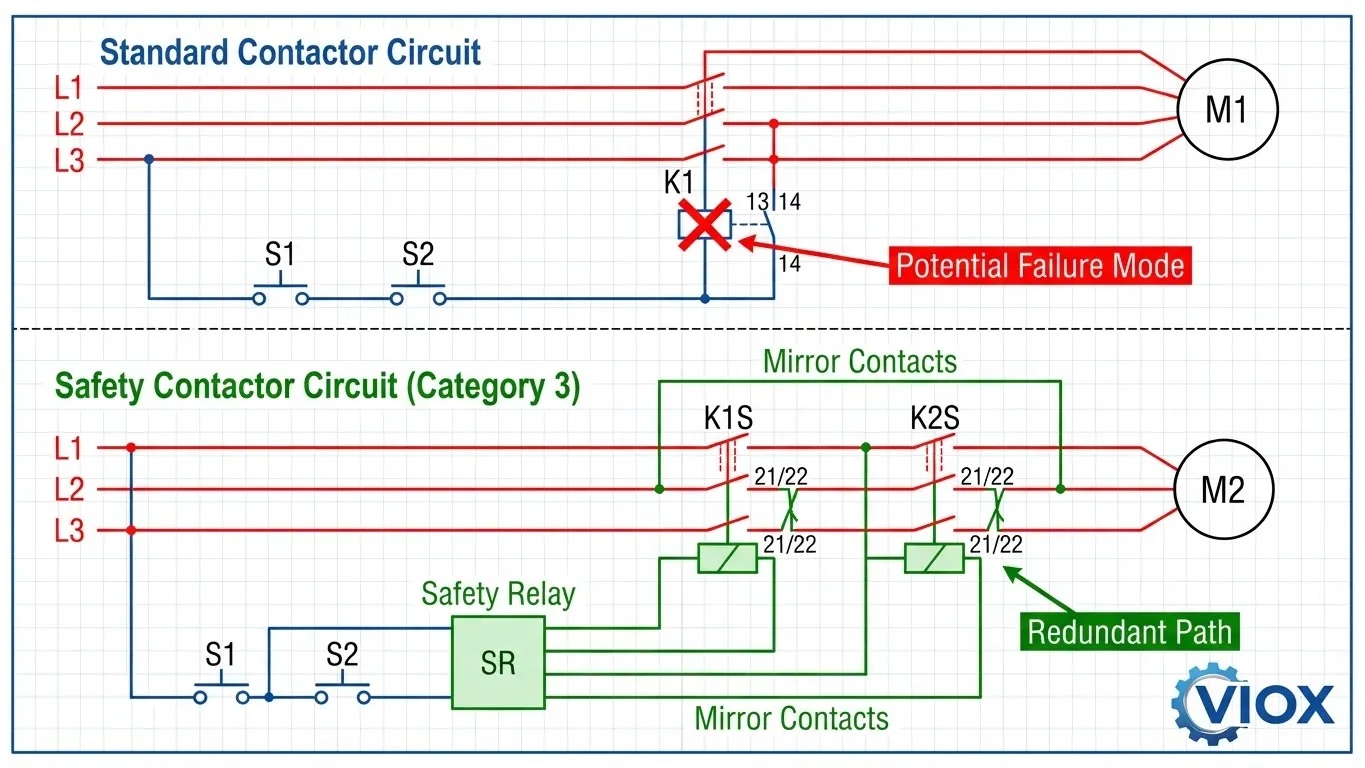

دوہری حفاظتی کانٹیکٹر کی تشکیل: (Dual Safety Contactor Configuration:) زمرہ 3 / PLd یا زمرہ 4 / PLe حاصل کرنے کے لیے، فن تعمیر کو سیریز میں ریڈنڈنٹ حفاظتی کانٹیکٹرز کی ضرورت ہوتی ہے۔ ہر کانٹیکٹر میں اس کی مین رابطہ کی حیثیت کی نگرانی کرنے والے مرر رابطے ہونے چاہئیں۔ حفاظتی ریلے مرر رابطوں کے دونوں سیٹوں کی نگرانی کرتا ہے—اگر کوئی بھی کانٹیکٹر ویلڈ کرتا ہے، تو اس کا مرر رابطہ فالٹ کا اشارہ دیتا ہے اور ریڈنڈنٹ کانٹیکٹر بجلی منقطع کر دیتا ہے۔ اس تشکیل کے لیے حفاظتی کانٹیکٹرز کی ضرورت ہوتی ہے کیونکہ معیاری کانٹیکٹرز قابل اعتماد مرر رابطہ فیڈ بیک فراہم نہیں کر سکتے۔ (To achieve Category 3 / PLd or Category 4 / PLe, the architecture requires redundant safety contactors in series. Each contactor must have mirror contacts monitoring its main contact status. The safety relay monitors both sets of mirror contacts—if either contactor welds, its mirror contact signals fault and the redundant contactor disconnects power. This configuration requires safety contactors because standard contactors cannot provide reliable mirror contact feedback.).

خطرے کی تشخیص مطلوبہ PL کا تعین کرتی ہے (Risk Assessment Determines Required PL)

ISO 13849-1 کے مطابق خطرے کی تشخیص اس پر غور کرتی ہے: (Risk assessment per ISO 13849-1 considers:)

• شدت (S): S1 (معمولی چوٹ) سے S2 (سنگین/ناقابل تلافی چوٹ یا موت)
• تعدد/نمائش (F): F1 (نایاب) سے F2 (اکثر)
• گریز کی امکان (P): P1 (ممکن) سے P2 (مشکل سے ممکن)

یہ عوامل مل کر مطلوبہ کارکردگی کی سطح (PLr) کا تعین کرتے ہیں۔ کچلنے، کاٹنے، یا پھنسانے کے خطرات والی زیادہ تر صنعتی مشینری کو PLd یا PLe کی ضرورت ہوتی ہے—جس کے لیے حفاظتی کانٹیکٹرز کے ساتھ زمرہ 3 یا 4 آرکیٹیکچرز لازمی ہیں۔.

آپ کو حفاظتی کانٹیکٹرز کب استعمال کرنے چاہئیں؟ ریگولیٹری اور اطلاق کی ضروریات

حفاظتی کانٹیکٹرز استعمال کرنے کا فیصلہ خطرے کی تشخیص کے نتائج اور ریگولیٹری تعمیل کی ضروریات سے طے ہوتا ہے—نہ کہ لاگت کے تحفظات یا سہولت سے۔ مخصوص ایپلی کیشنز اور دائرہ اختیار قانونی اور معیارات پر مبنی فریم ورکس کے ذریعے ان کے استعمال کو لازمی قرار دیتے ہیں۔.

خطرے کی تشخیص پر مبنی ضروریات

EN ISO 13849-1 کے مطابق، کسی بھی حفاظتی فنکشن کے لیے جس میں PLd یا PLe کی ضرورت ہوتی ہے، زمرہ 3 یا 4 آرکیٹیکچر کی ضرورت ہوتی ہے، جس کے نتیجے میں زائد از ضرورت ترتیب میں حفاظتی کانٹیکٹرز کی ضرورت ہوتی ہے۔ خطرے کی تشخیص عام طور پر PLd/PLe کی ضروریات پیدا کرتی ہے:

• ایمرجنسی اسٹاپ سرکٹس (ISO 13850): ایمرجنسی اسٹاپ فنکشنز کو اعلیٰ وشوسنییتا حاصل کرنی چاہیے۔ زیادہ تر صنعتی ایپلی کیشنز کو PLd یا PLe کی ضرورت ہوتی ہے، جس کے لیے حفاظتی ریلے کے ذریعے نگرانی کرنے والے فورس گائیڈڈ کانٹیکٹس کے ساتھ ڈوئل سیفٹی کانٹیکٹرز لازمی ہیں۔.
• سیفٹی ڈور مانیٹرنگ: خطرناک مشین کے علاقوں تک رسائی کی حفاظت کرنے والے انٹرلاکڈ گارڈز کو PLd/PLe کی ضرورت ہوتی ہے جب آپریٹر کی نمائش بار بار ہو اور خطرات شدید ہوں (کچلنا، کاٹنا، الجھنا)۔ حفاظتی کانٹیکٹرز گارڈز کھلنے پر بجلی منقطع کر دیتے ہیں، آئینے کے کانٹیکٹس حفاظتی کنٹرولرز کو مثبت فیڈ بیک فراہم کرتے ہیں۔.
• دو ہاتھ والے کنٹرول اسٹیشنز: ایپلی کیشنز جن میں مشین سائیکل کے دوران آپریٹر کے ہاتھوں کو خطرے والے زون میں ہونے سے روکنے کے لیے دو کنٹرول بٹنوں کو بیک وقت ایکچویٹ کرنے کی ضرورت ہوتی ہے۔ PLd کم از کم ضرورت ہے، جو بٹن کی ٹائمنگ کی نگرانی کرنے والے حفاظتی ریلے کے ذریعے کنٹرول کیے جانے والے ڈوئل سیفٹی کانٹیکٹرز کے ذریعے حاصل کی جاتی ہے۔.
• لائٹ کرٹین اور سیفٹی میٹ انٹیگریشن: پیریمیٹر گارڈنگ سسٹم جو اہلکاروں کی موجودگی کا پتہ لگاتے ہیں، ان کے لیے PLd/PLe کی ضرورت ہوتی ہے۔ سیفٹی سینسر ایک سیفٹی ریلے کو فیڈ کرتا ہے جو سیفٹی کانٹیکٹرز کو کنٹرول کرتا ہے—فورس گائیڈڈ کانٹیکٹس اس بات کو یقینی بناتے ہیں کہ کانٹیکٹر کی حیثیت بجلی کی منقطع ہونے کی درست عکاسی کرتی ہے۔.

ریگولیٹری فریم ورک

• یورپی مشینری ڈائریکٹیو 2006/42/EC: ہم آہنگ معیارات کے ساتھ مطابقت کو لازمی قرار دیتا ہے، بشمول حفاظتی متعلقہ کنٹرول سسٹمز کے لیے EN ISO 13849-1۔ یورپی یونین کی مارکیٹوں میں فروخت ہونے والی مشینری کو تعمیل کا مظاہرہ کرنا چاہیے—جس کا مطلب ہے کہ حفاظتی کانٹیکٹرز کا استعمال کرنا جہاں خطرے کی تشخیص PLd/PLe کی ضروریات کی نشاندہی کرتی ہے۔.
• OSHA اور ANSI B11.19 (USA): اگرچہ OSHA واضح طور پر “حفاظتی کانٹیکٹرز” کو لازمی قرار نہیں دیتا ہے، لیکن ANSI B11.19 (خطرے کو کم کرنے اور دیگر حفاظتی اقدامات کے لیے کارکردگی کی ضروریات) کے ساتھ تعمیل کے لیے کنٹرول قابل اعتماد آرکیٹیکچر کی ضرورت ہوتی ہے۔ زیادہ خطرے والی مشینری کے لیے، اس کا ترجمہ حفاظتی کانٹیکٹرز کا استعمال کرتے ہوئے زمرہ 3/4 ڈیزائن میں ہوتا ہے۔.
• IEC 60204-1 (مشینوں کا برقی سامان): سیکشن 9.2.2 ایمرجنسی اسٹاپنگ سے متعلق ہے—جس کے لیے خطرناک حرکت کو فوری طور پر بجلی منقطع کرنے کی ضرورت ہوتی ہے۔ یہ معیار ISO 13849-1 زمروں کا حوالہ دیتا ہے، جس کا مطلب ہے کہ زیادہ وشوسنییتا کی ضروریات کے لیے حفاظتی کانٹیکٹرز۔.

معیاری کانٹیکٹرز کب قابل قبول ہیں

معیاری کانٹیکٹرز درج ذیل کے لیے مناسب رہتے ہیں:

• عام عمل کنٹرول جہاں حفاظتی افعال الگ الگ ذرائع سے حاصل کیے جاتے ہیں (VFD محفوظ ٹارک آف، وقف شدہ حفاظتی ریلے سسٹم)
• غیر حفاظتی اہم بوجھ (لائٹنگ، معاون سامان، کولنگ سسٹم)
• کم خطرے والے پروفائلز کے ساتھ زمرہ 1 یا زمرہ 2 حفاظتی افعال
• ایپلی کیشنز جہاں کانٹیکٹر براہ راست خطرناک توانائی تک رسائی کو کنٹرول نہیں کرتا ہے۔

اہم فرق: اگر کانٹیکٹر کے کھلنے میں ناکامی فوری طور پر اہلکاروں کے لیے خطرہ پیدا کرتی ہے، تو حفاظتی کانٹیکٹرز کی ضرورت ہے۔ اگر حفاظت آزاد ذرائع سے یقینی بنائی جاتی ہے، تو معیاری کانٹیکٹرز کافی ہیں۔.

VIOX سیفٹی کانٹیکٹر سلوشنز: تعمیل اور وشوسنییتا کے لیے انجنیئرڈ

VIOX الیکٹرک تسلیم کرتا ہے کہ حفاظتی کانٹیکٹر کا انتخاب قانونی اور ذمہ داری کے مضمرات کے ساتھ ایک اہم انجینئرنگ فیصلہ ہے۔ ہماری حفاظتی کانٹیکٹر پروڈکٹ لائن بین الاقوامی حفاظتی معیارات کے ساتھ جامع تعمیل اور زمرہ 3 اور زمرہ 4 ایپلی کیشنز کے لیے مقصد سے بنائے گئے ڈیزائن کے ذریعے اس ذمہ داری کی عکاسی کرتی ہے۔.

پروڈکٹ لائن کا جائزہ

VIOX سیفٹی کانٹیکٹرز 9A سے 95A (AC-3 ڈیوٹی) تک کرنٹ ریٹنگ میں دستیاب ہیں، جو 400VAC تھری فیز پر 4kW سے 45kW تک موٹر ایپلی کیشنز کا احاطہ کرتے ہیں۔ ہر یونٹ کو فیکٹری میں ٹیسٹ کیا جاتا ہے اور اس بات کو یقینی بنانے کے لیے تصدیق کی جاتی ہے کہ فورس گائیڈڈ کانٹیکٹ آپریشن اور فالٹ کی صورت میں مرر کانٹیکٹ کی کارکردگی ہے۔.

معیارات کی تعمیل

• IEC 60947-5-1 Annex L (میکانکی طور پر منسلک کانٹیکٹس): ہر VIOX سیفٹی کانٹیکٹر میں سخت میکانکی ربط شامل ہوتا ہے جو اس معیار کی مثبت رہنمائی کی ضروریات کو پورا کرتا ہے۔ ربط کا ڈیزائن اس بات کو یقینی بناتا ہے کہ کسی بھی NO کانٹیکٹ کے کھلنے میں ناکامی جسمانی طور پر NC کانٹیکٹس کو بند ہونے سے روکتی ہے—جو قابل تصدیق فالٹ کا پتہ لگانے کی سہولت فراہم کرتی ہے۔.
• IEC 60947-4-1 Annex F (مرر کانٹیکٹس): انٹیگریٹڈ NC معاون کانٹیکٹس مرر کانٹیکٹ کی خصوصیات کو پورا کرتے ہیں، اس بات کو یقینی بناتے ہیں کہ وہ اس وقت بند نہیں ہو سکتے جب مین پاور کانٹیکٹس ویلڈ ہوں۔ یہ بیرونی تصدیقی کانٹیکٹرز کی ضرورت کے بغیر قابل اعتماد حفاظتی سرکٹ کی نگرانی کو قابل بناتا ہے۔.
• تھرڈ پارٹی سرٹیفیکیشن: VIOX سیفٹی کانٹیکٹرز CE مارکنگ اور TÜV سرٹیفیکیشن رکھتے ہیں، جو حفاظتی متعلقہ ایپلی کیشنز کے لیے ان کی مناسبیت کی توثیق کرتے ہیں۔ ان سرٹیفیکیشنز میں کانٹیکٹ ویلڈنگ کے منظرناموں کی تباہ کن جانچ کے ذریعے فورس گائیڈڈ کانٹیکٹ آپریشن کی تصدیق شامل ہے۔.

ڈیزائن کی خصوصیات

• امتیازی پیلا ہاؤسنگ: VIOX سیفٹی کانٹیکٹرز میں روشن پیلے (RAL 1004) ہاؤسنگز ہیں جن میں نمایاں “VIOX” برانڈنگ اور حفاظتی سرٹیفیکیشن مارکنگز ہیں۔ یہ رنگ کوڈنگ تنصیب، دیکھ بھال اور حفاظتی آڈٹ کے دوران فوری شناخت کو یقینی بناتی ہے—معیاری کانٹیکٹرز کے ساتھ حادثاتی تبدیلی کو روکتی ہے۔.

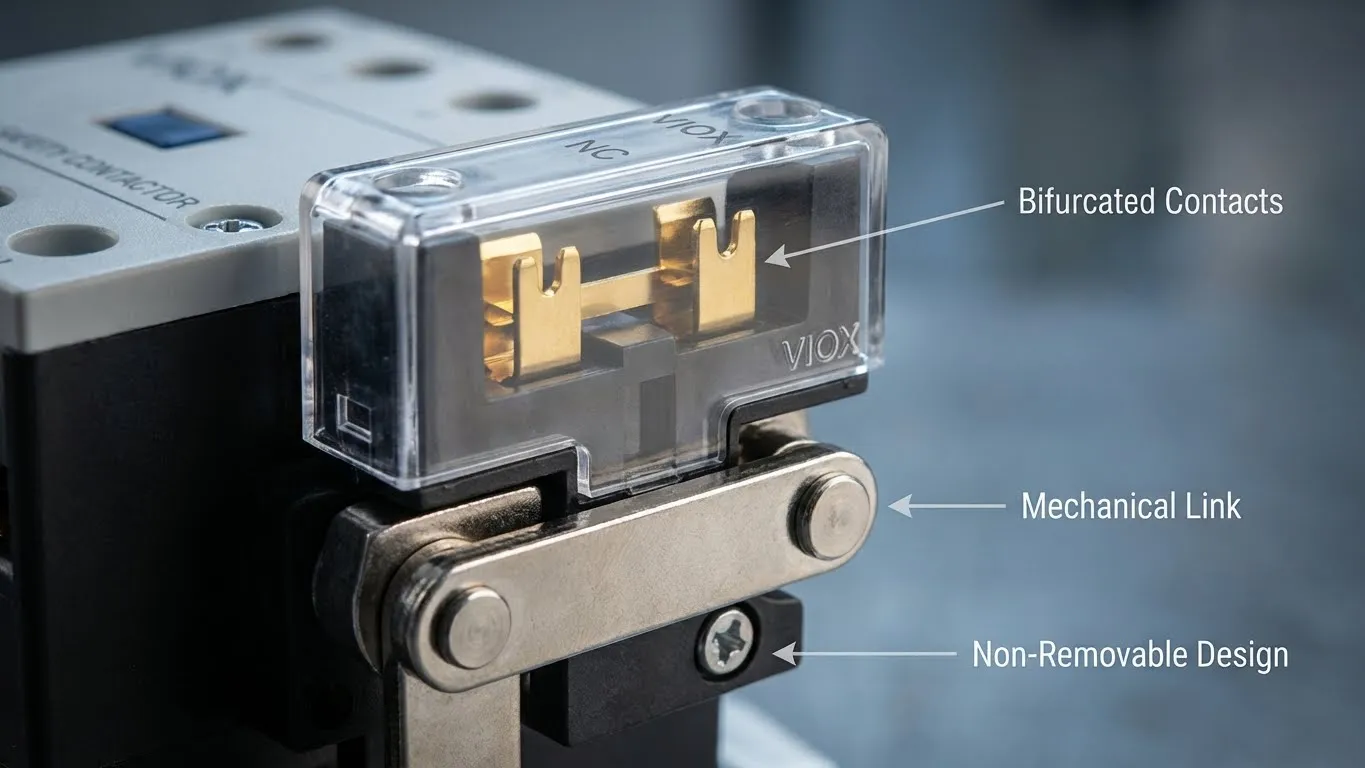

• غیر ہٹنے والے معاون کانٹیکٹ بلاکس: معاون کانٹیکٹ اسمبلیاں مستقل طور پر مربوط ہیں، جو غلط فیلڈ کنفیگریشن کے خطرے کو ختم کرتی ہیں۔ NC مرر کانٹیکٹ فیکٹری سے وائرڈ اور ٹیسٹ کیا جاتا ہے، جو فیلڈ ایڈجسٹمنٹ کے بغیر قابل اعتماد حفاظتی نگرانی کو یقینی بناتا ہے۔.
• ٹیمپر پروف ڈیزائن: فرنٹ پینل دستی آپریشن ختم کر دیا گیا ہے۔ کوئی بھی دستی ٹیسٹ فنکشن ایک سیل بند کور کے ذریعے محفوظ ہے جس تک رسائی کے لیے جان بوجھ کر کارروائی کی ضرورت ہوتی ہے، جو دیکھ بھال کے کاموں کے دوران غیر مجاز یا حادثاتی توانائی کو روکتا ہے۔.
• گولڈ پلیٹڈ بائیفرکیٹڈ کانٹیکٹس: معاون کانٹیکٹس لاکھوں سائیکلوں پر قابل اعتماد کم وولٹیج سگنل سوئچنگ کو یقینی بنانے کے لیے گولڈ پلیٹنگ کا استعمال کرتے ہیں، کانٹیکٹ آکسیڈیشن کو ختم کرتے ہیں جو حفاظتی نگرانی کے سگنلز کو خطرے میں ڈال سکتا ہے۔.

ایپلی کیشن سپورٹ

VIOX سیفٹی کانٹیکٹرز VIOX سیفٹی ریلے ماڈیولز اور ایمرجنسی اسٹاپ سسٹمز کے ساتھ بغیر کسی رکاوٹ کے مربوط ہوتے ہیں، جو مکمل زمرہ 3 اور زمرہ 4 سلوشنز فراہم کرتے ہیں۔ ہماری تکنیکی ٹیم ایپلی کیشن انجینئرنگ سپورٹ فراہم کرتی ہے جس میں شامل ہیں:

• EN ISO 13849-1 کے مطابق خطرے کی تشخیص سے متعلق مشاورت
• حفاظتی سرکٹ ڈیزائن کی توثیق
• SISTEMA سافٹ ویئر میتھڈولوجی کا استعمال کرتے ہوئے کارکردگی کی سطح کا حساب کتاب
• مشینری سرٹیفیکیشن کے لیے تعمیل دستاویزات

زمرہ 4 / PLe ایپلی کیشنز کے لیے، VIOX VIOX سیفٹی ریلے ماڈیولز کے ذریعے کراس مانیٹرنگ کے ساتھ ڈوئل سیفٹی کانٹیکٹر کنفیگریشنز کی سفارش کرتا ہے، جو اعلیٰ تشخیصی کوریج کے ساتھ سنگل فالٹ رواداری کو یقینی بناتا ہے۔.

اکثر پوچھے گئے سوالات

سیفٹی کنٹیکٹر اور ایک سٹینڈرڈ کنٹیکٹر کے درمیان بنیادی فرق کیا ہے؟

اہم فرق فورس گائیڈڈ (میکانکی طور پر منسلک) کانٹیکٹس ہے۔ سیفٹی کانٹیکٹر میں، ایک سخت میکانکی ربط جسمانی طور پر تمام کانٹیکٹس کو جوڑتا ہے—اگر کوئی بھی عام طور پر کھلا مین کانٹیکٹ بند ہو جاتا ہے، تو ربط عام طور پر بند معاون کانٹیکٹس کو بند ہونے سے روکتا ہے۔ معیاری کانٹیکٹرز میں یہ میکانکی رکاوٹ نہیں ہوتی ہے، جس سے معاون کانٹیکٹس مین کانٹیکٹس کے ویلڈ ہونے پر بھی غلط “محفوظ” سگنل فراہم کر سکتے ہیں۔ یہ فورس گائیڈڈ ڈیزائن، جو IEC 60947-5-1 Annex L میں بیان کیا گیا ہے، سیفٹی کانٹیکٹرز کو زمرہ 3 اور زمرہ 4 حفاظتی سسٹمز کے لیے درکار قابل تصدیق فالٹ کا پتہ لگانے کی سہولت فراہم کرتا ہے۔.

فورس گائیڈڈ کانٹیکٹس کیا ہیں؟

فورس گائیڈڈ کانٹیکٹس (جنہیں میکانکی طور پر منسلک یا مثبت طور پر چلنے والے کانٹیکٹس بھی کہا جاتا ہے) ایک سخت میکانکی ربط استعمال کرتے ہیں جو کانٹیکٹر کے اندر تمام کانٹیکٹ سیٹس کو جوڑتا ہے۔ یہ ربط اس بات کو یقینی بناتا ہے کہ عام طور پر کھلے اور عام طور پر بند کانٹیکٹس متضاد حالتوں میں نہیں ہو سکتے۔ اگر کوئی NO کانٹیکٹ کھلنے میں ناکام ہو جاتا ہے (ویلڈنگ)، تو ربط جسمانی طور پر NC کانٹیکٹس کو بند ہونے سے روکتا ہے—جو مثبت میکانکی تصدیق فراہم کرتا ہے کہ کوئی فالٹ واقع ہوا ہے۔ یہ ڈیزائن اصول، جو IEC 60947-5-1 Annex L میں بیان کیا گیا ہے، سیفٹی کانٹیکٹر ٹیکنالوجی کی بنیاد ہے اور خود چیکنگ حفاظتی سسٹمز کو قابل بناتا ہے۔.

کیا میں حفاظتی سرکٹس میں معیاری کنٹیکٹرز استعمال کر سکتا ہوں؟

معیاری کانٹیکٹرز کم خطرے والی زمرہ 1 یا زمرہ 2 ایپلی کیشنز میں قابل قبول ہیں جہاں ایک ناکامی فوری طور پر خطرہ پیدا نہیں کرتی ہے، لیکن انہیں زمرہ 3 یا زمرہ 4 حفاظتی اہم ایپلی کیشنز میں استعمال نہیں کیا جا سکتا ہے جن کے لیے PLd یا PLe کی ضرورت ہوتی ہے۔ زیادہ خطرے والی مشینری (پریس، سٹیمپنگ کا سامان، روبوٹ، خودکار اسمبلی لائنز) کے لیے، EN ISO 13849-1 کے مطابق خطرے کی تشخیص عام طور پر PLd یا PLe کو لازمی قرار دیتی ہے، جس کے لیے فورس گائیڈڈ کانٹیکٹس کے ساتھ زائد از ضرورت حفاظتی کانٹیکٹرز کی ضرورت ہوتی ہے۔ ان ایپلی کیشنز میں معیاری کانٹیکٹرز کا استعمال حفاظتی معیارات کی خلاف ورزی کرتا ہے اور ذمہ داری کا خطرہ پیدا کرتا ہے۔ فیصلہ دستاویزی خطرے کی تشخیص پر مبنی ہونا چاہیے، نہ کہ لاگت کے تحفظات پر۔.

مرر کنٹیکٹ کیا ہے؟

مرر کانٹیکٹ ایک خصوصی NC معاون کانٹیکٹ ہے جو مین پاور کانٹیکٹس کی الٹی حالت کو “عکس” کرتا ہے، جو IEC 60947-4-1 Annex F میں بیان کیا گیا ہے۔ اہم خصوصیت: NC مرر کانٹیکٹ اس وقت بند نہیں ہو سکتا جب کوئی بھی مین پاور کانٹیکٹ ویلڈ ہو کر بند ہو جائے۔ یہ حفاظتی نگرانی کے ریلے کو قابل اعتماد فیڈ بیک فراہم کرتا ہے، جس سے وہ کانٹیکٹ ویلڈنگ کے فالٹس کا پتہ لگانے کے قابل ہوتے ہیں۔ مرر کانٹیکٹس حفاظتی سرکٹس میں ضروری ہیں کیونکہ وہ ناکامی کی صورت میں بھی قابل تصدیق مین کانٹیکٹ کی حیثیت فراہم کرتے ہیں—معیاری معاون کانٹیکٹس کے برعکس جو مین کانٹیکٹ ویلڈنگ کے بعد غلط طور پر “محفوظ” اشارہ کر سکتے ہیں۔.

کیا مجھے دو حفاظتی کنٹیکٹرز کی ضرورت ہے یا صرف ایک؟

حفاظتی کانٹیکٹرز کی تعداد مطلوبہ کارکردگی کی سطح پر منحصر ہے۔ ایک واحد حفاظتی کانٹیکٹر عام طور پر زیادہ سے زیادہ زمرہ 2 / PLc حاصل کرتا ہے۔ زمرہ 3 / PLd یا زمرہ 4 / PLe (زیادہ تر زیادہ خطرے والی مشینری کے لیے درکار) کے لیے، آپ کو سیریز میں دو حفاظتی کانٹیکٹرز کی ضرورت ہے۔ فاضل نگرانی کے ساتھ۔ یہ دوہری کانٹیکٹر ترتیب سنگل فالٹ رواداری فراہم کرتی ہے: اگر ایک کانٹیکٹر ویلڈ ہو جاتا ہے، تو فاضل کانٹیکٹر بجلی منقطع کر دیتا ہے اور مرر کانٹیکٹس فالٹ کا اشارہ دیتے ہیں۔ سیفٹی ریلے مرر کانٹیکٹس کے دونوں سیٹوں کی نگرانی کرتا ہے، جب تک کہ فالٹ درست نہ ہو جائے دوبارہ شروع ہونے سے روکتا ہے۔ EN ISO 13849-1 کے مطابق رسک اسسمنٹ مطلوبہ PL کا تعین کرتا ہے—زیادہ خطرہ دوہری کانٹیکٹرز کا تقاضا کرتا ہے۔.

کیا VIOX حفاظتی کانٹیکٹرز زمرہ 4 ایپلی کیشنز کے لیے تصدیق شدہ ہیں؟

جی ہاں۔ VIOX سیفٹی کنٹیکٹرز IEC 60947-5-1 Annex L (میکانکی طور پر منسلک رابطے) اور IEC 60947-4-1 Annex F (مرر رابطے) کی ضروریات کو پورا کرتے ہیں، جو انہیں ریڈنڈنٹ آرکیٹیکچرز میں مناسب طریقے سے ترتیب دیے جانے پر زمرہ 3 اور زمرہ 4 ایپلی کیشنز کے لیے موزوں بناتے ہیں۔ زمرہ 4 / PLe کو سیریز میں دوہری کنٹیکٹرز کی ضرورت ہوتی ہے، ہر ایک مرر رابطہ مانیٹرنگ کے ساتھ، ایک حفاظتی ریلے کے ساتھ مل کر جو اعلی تشخیصی کوریج فراہم کرتا ہے۔ VIOX زمرہ 4 کنفیگریشنز کی توثیق کے لیے TÜV سرٹیفیکیشن دستاویزات اور ایپلیکیشن انجینئرنگ سپورٹ فراہم کرتا ہے، بشمول SISTEMA سافٹ ویئر کیلکولیشنز جو حاصل کردہ پرفارمنس لیول کا مظاہرہ کرتی ہیں۔ مخصوص ایپلیکیشن کی توثیق اور تعمیل دستاویزات کے لیے ہماری تکنیکی ٹیم سے رابطہ کریں۔.

نتیجہ: ہائی رسک ایپلی کیشنز کے لیے سیفٹی کانٹیکٹرز ناقابلِ گفت و شنید ہیں۔

سیفٹی کانٹیکٹرز اور اسٹینڈرڈ کانٹیکٹرز کے درمیان فرق پروڈکٹ کی تخصیص کے فرق سے کہیں زیادہ ہے—یہ دنیا بھر میں فعال حفاظتی معیارات کے ذریعے لازمی قرار دی گئی فیل-سیف ڈیزائن اصولوں کا میکانکی نفاذ ہے۔ فورس-گائیڈڈ کانٹیکٹ ٹیکنالوجی، سیفٹی کانٹیکٹرز کی امتیازی خصوصیت، کانٹیکٹ ویلڈنگ کی ناکامیوں کا پتہ لگانے کا واحد قابل اعتماد ذریعہ فراہم کرتی ہے جو بصورت دیگر خطرناک مشینری کو اس وقت بھی توانائی فراہم کر سکتی ہے جب کنٹرول سسٹم “محفوظ” ظاہر کریں۔”

الیکٹریکل انجینئرز، سیفٹی پروفیشنلز، اور مشینری ڈیزائنرز کے لیے، انتخاب کا فیصلہ EN ISO 13849-1 کے مطابق رسک اسسمنٹ کے نتائج سے طے ہوتا ہے۔ جب تجزیہ PLd یا PLe کی ضروریات کی نشاندہی کرتا ہے—جو کہ کچلنے، کاٹنے، یا پھنسانے کے خطرات والی زیادہ تر صنعتی مشینری کے لیے عام ہے—تو فاضل زمرہ 3 یا زمرہ 4 ترتیب میں سیفٹی کانٹیکٹرز قانونی طور پر لازمی ہو جاتے ہیں، نہ کہ اختیاری لاگت کے تحفظات۔ میکانکی طور پر منسلک کانٹیکٹس اور مرر کانٹیکٹ فیڈ بیک جو یہ خصوصی کانٹیکٹرز فراہم کرتے ہیں، سافٹ ویئر مانیٹرنگ یا فاضل اسٹینڈرڈ کانٹیکٹرز کے ذریعے نقل نہیں کیے جا سکتے۔.

VIOX الیکٹرک اسٹینڈرڈ اور سیفٹی کانٹیکٹرز دونوں تیار کرتی ہے کیونکہ ہم تسلیم کرتے ہیں کہ مناسب ایپلی کیشن انجینئرنگ کے لیے ہر مخصوص ضرورت کے لیے صحیح ٹول کی ضرورت ہوتی ہے۔ ہماری سیفٹی کانٹیکٹر پروڈکٹ لائن فورس-گائیڈڈ کانٹیکٹ ٹیکنالوجی، مرر کانٹیکٹ تعمیل، اور عالمی منڈیوں میں مشینری سیفٹی تعمیل کے لیے ضروری تھرڈ پارٹی سرٹیفیکیشن کی عکاسی کرتی ہے۔ ہم پروڈکٹ سپلائی سے آگے اپنے صارفین کی مدد کرتے ہیں—رسک اسسمنٹ مشاورت، سیفٹی سرکٹ ڈیزائن کی توثیق، اور ریگولیٹری تعمیل کے لیے پرفارمنس لیول دستاویزات فراہم کرتے ہیں۔.

مشینری سیفٹی کی ضروریات کا جائزہ لے رہے ہیں یا موجودہ کنٹرول سسٹمز کو موجودہ حفاظتی معیارات کے مطابق اپ گریڈ کر رہے ہیں؟ جامع رسک اسسمنٹ سپورٹ، سیفٹی کانٹیکٹر کی تخصیص، اور زمرہ 3/4 سرکٹ ڈیزائن کی توثیق کے لیے VIOX الیکٹرک کی ایپلی کیشن انجینئرنگ ٹیم سے رابطہ کریں۔ ہمارے مصدقہ سیفٹی کانٹیکٹرز اور تکنیکی مہارت اس بات کو یقینی بناتے ہیں کہ آپ کی مشینری EN ISO 13849-1، IEC 60204-1، اور علاقائی ریگولیٹری ضروریات کو پورا کرتی ہے—عملے اور آپ کی تنظیم دونوں کو قابلِ اجتناب المیوں سے بچاتی ہے۔ وزٹ کریں۔ viox.com یا مناسب تخصیص کے عمل کو شروع کرنے کے لیے ہمارے سیفٹی سسٹمز کے ماہرین سے بات کریں۔.
