فوری جواب: ایک کنٹیکٹر ایک کنٹرول ڈیوائس ہے جو عام آپریشن کے دوران بار بار، ریموٹ کنٹرول کے ذریعے لوڈ سوئچنگ کے لیے بنائی گئی ہے۔ ایک سرکٹ بریکر ایک حفاظتی ڈیوائس ہے جو اوورلوڈ یا شارٹ سرکٹ کی وجہ سے ہونے والے اوور کرنٹ کا پتہ لگانے اور اسے روکنے کے لیے ڈیزائن کیا گیا ہے۔ زیادہ تر صنعتی اور تجارتی پینلز میں، کنٹیکٹرز اور سرکٹ بریکرز مل کر کام کرتے ہیں — کنٹیکٹر معمول کی سوئچنگ ڈیوٹی کو سنبھالتا ہے جبکہ سرکٹ بریکر فالٹ پروٹیکشن فراہم کرتا ہے۔.
کنٹیکٹر بمقابلہ سرکٹ بریکر امتیاز کیوں اہم ہے
اگر آپ کنٹیکٹر اور سرکٹ بریکر کا موازنہ کر رہے ہیں، تو سب سے پہلے یہ سمجھنا ضروری ہے کہ یہ مسابقتی اجزاء نہیں ہیں۔ وہ برقی نظام میں بنیادی طور پر مختلف مسائل حل کرتے ہیں۔.
اے رابطہ کرنے والا ایک کنٹرول ڈیوائس. ۔ ایک سرکٹ بریکر ایک حفاظتی ڈیوائس. ۔ یہ واحد امتیاز ڈیزائن، ریٹنگ، سلیکشن اور ایپلیکیشن میں ہر فرق کو چلاتا ہے۔.
الجھن قابل فہم ہے — دونوں ڈیوائسز سرکٹس کو کھولتی اور بند کرتی ہیں، دونوں اہم کرنٹ کو سنبھالتی ہیں، اور دونوں ایک ہی موٹر کنٹرول پینلز اور ڈسٹری بیوشن بورڈز میں ظاہر ہوتی ہیں۔ لیکن ان کے ساتھ تبادلہ خیال کرنے سے آپ کے برقی نظام میں کمزور پوائنٹس پیدا ہوتے ہیں جو ویلڈڈ کانٹیکٹس، ناگوار ٹرپس، قبل از وقت ڈیوائس کی ناکامی، ناقص فالٹ ڈسکریمینیشن، یا — بدترین صورتوں میں — آگ اور آلات کی تباہی کے طور پر ظاہر ہوتے ہیں۔.
اس گائیڈ میں وہ سب کچھ شامل ہے جو الیکٹریکل انجینئرز، پینل بنانے والوں، سہولت مینیجرز، اور الیکٹریشنز کو کنٹیکٹر بمقابلہ سرکٹ بریکر موازنہ کے بارے میں جاننے کی ضرورت ہے: ہر ڈیوائس کیسے کام کرتی ہے، کب کون سا استعمال کرنا ہے، موٹر پینلز کو عام طور پر دونوں کی ضرورت کیوں ہوتی ہے، اور سب سے عام غلط استعمال جو مہنگی ناکامیوں کا باعث بنتے ہیں۔.
کنٹیکٹر کیا ہے؟ تعریف، فنکشن، اور استعمال کے زمرے
کنٹیکٹر ایک برقی طور پر کنٹرول کی جانے والی سوئچنگ ڈیوائس ہے جو عام لوڈ کے حالات میں برقی سرکٹس کو بنانے اور توڑنے کے لیے ڈیزائن کی گئی ہے۔ یہ مین پاور کانٹیکٹس کے ایک سیٹ کو کھینچنے کے لیے ایک برقی مقناطیسی کوائل کا استعمال کرتا ہے، جو PLC، ٹائمرز، یا دستی پش بٹنوں سے کم وولٹیج کنٹرول سگنلز کو دور سے اور بار بار ہائی پاور لوڈز کو سوئچ کرنے کی اجازت دیتا ہے۔.
کنٹیکٹر کو ایک ہیوی ڈیوٹی ریموٹ کنٹرولڈ سوئچ کے طور پر سوچیں جو مسلسل استعمال کی زندگی کے لیے انجنیئر کیا گیا ہے۔ کو سمجھنے کے لیے AC کنٹیکٹر کے اندرونی اجزاء اور ڈیزائن منطق, ، اہم عناصر میں برقی مقناطیسی کوائل اسمبلی، مین پاور کانٹیکٹس، معاون کانٹیکٹس، آرک چیوٹس، اور ایک اسپرنگ ریٹرن میکانزم شامل ہیں۔.
کور کنٹیکٹر خصوصیات
- برقی مقناطیسی طور پر چلایا جاتا ہے — ایک کنٹرول کوائل (عام طور پر 24V، 120V، یا 240V AC/DC) کانٹیکٹ میکانزم کو چلاتا ہے
- ہائی سوئچنگ برداشت — لاکھوں آپریشنز کے لیے سینکڑوں ہزاروں کے لیے درجہ بندی کی گئی
- ڈیزائن کے لحاظ سے ریموٹ کنٹرول — بیرونی منطق کے ذریعہ کمانڈ کرنے کا ارادہ ہے، دستی طور پر نہیں چلایا جاتا ہے
- لوڈ قسم حساس — کارکردگی سوئچ کیے جانے والے لوڈ کے زمرے پر منحصر ہے
- کوئی موروثی اوور کرنٹ پروٹیکشن نہیں — ایک کنٹیکٹر خود سے اوورلوڈ یا شارٹ سرکٹ پر ٹرپ نہیں کرتا ہے

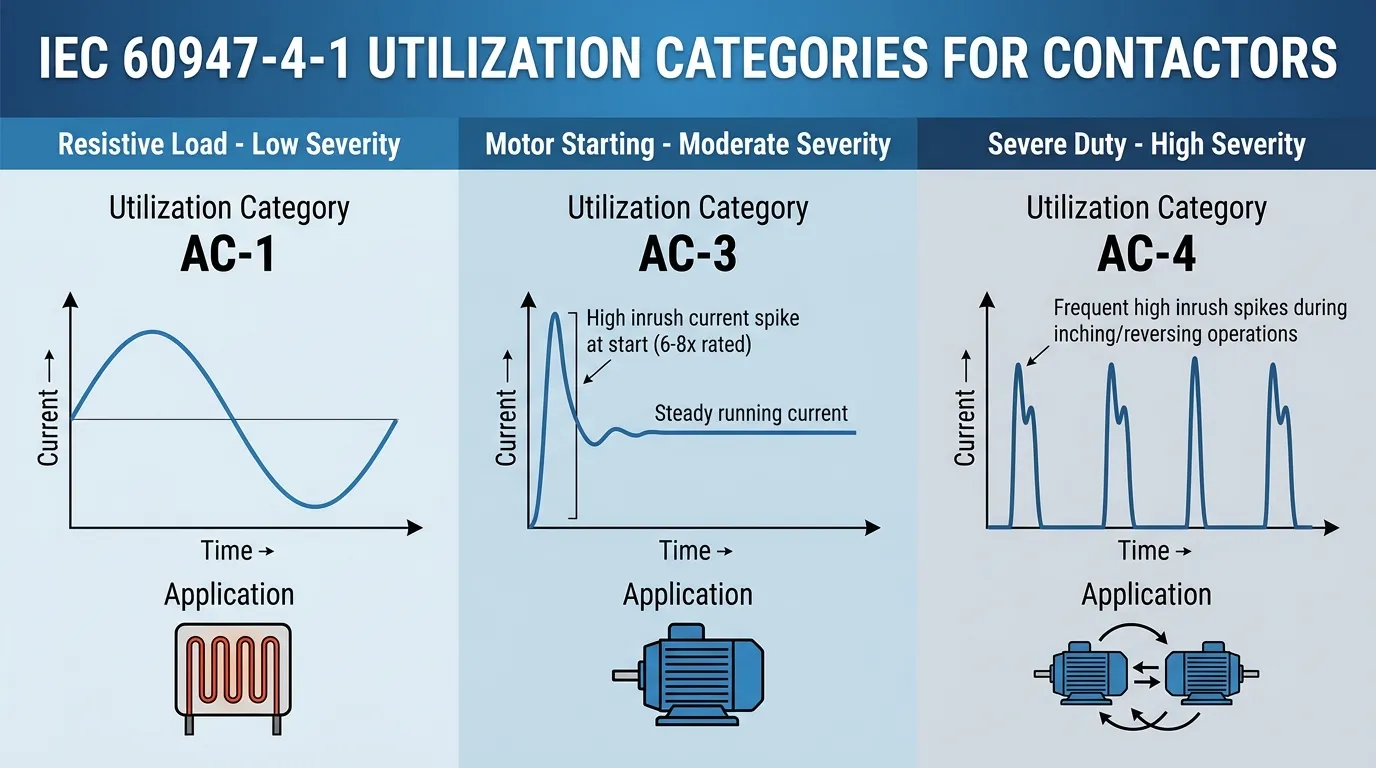

استعمال کے زمرے کیوں اہم ہیں
یہ وہ جگہ ہے جہاں بہت سے موازنہ مضامین کم پڑ جاتے ہیں۔ کنٹیکٹر کی حقیقی صلاحیت کو اس کی موجودہ ریٹنگ سے مکمل طور پر بیان نہیں کیا گیا ہے۔ استعمال کی قسم IEC 60947-4-1 کے تحت اس بات کی وضاحت کی گئی ہے کہ کنٹیکٹر کو کس قسم کے لوڈ کو سوئچ کرنے کے لیے ڈیزائن کیا گیا ہے اور کن حالات میں:
| قسم | لوڈ کی قسم | Typical Application | سوئچنگ کی شدت |
|---|---|---|---|
| AC-1 | غیر انڈکٹیو یا قدرے انڈکٹیو مزاحمتی بوجھ | حرارتی عناصر، مزاحمتی بھٹیاں، روشنی | کم — بنانے اور توڑنے پر کرنٹ ریٹیڈ کرنٹ کے قریب ہے |
| AC-3 | سکوئیرل کیج موٹرز — شروع کرنا، چلتے وقت منقطع کرنا | پمپ، پنکھے، کمپریسر، کنویئر | معتدل — بنانے پر زیادہ انرش (6–8× ریٹیڈ)، چلتے کرنٹ پر بریک |
| AC-4 | سکوئیرل کیج موٹرز — انچنگ، پلگنگ، ریورسنگ | کرین، ہوسٹ، پوزیشننگ ڈرائیوز | شدید — بنانے پر زیادہ انرش اور توڑنے پر زیادہ کرنٹ |
AC-1 کے تحت 95A ریٹیڈ کنٹیکٹر AC-3 کے تحت صرف 60A اور شاید AC-4 کے تحت 40A کے لیے موزوں ہو سکتا ہے — یہ سب ایک ہی جسمانی ڈیوائس کے لیے ہے۔ استعمال کے زمرے کو نظر انداز کرنا صنعتی پینلز میں سب سے عام تخصیص کی غلطیوں میں سے ایک ہے۔.
ماہر کا مشورہ: موٹر کنٹرول ایپلی کیشنز کے لیے، ہمیشہ AC-3 (یا سخت ڈیوٹی کے لیے AC-4) ریٹنگز کی بنیاد پر کنٹیکٹرز کا انتخاب کریں، نہ کہ ڈیوائس لیبل پر چھپی ہوئی ہیڈ لائن AC-1 کرنٹ ریٹنگ۔.
عام کنٹیکٹر ایپلی کیشنز
- موٹر کنٹرول — الیکٹرک موٹرز کے لیے شروع کرنا، روکنا، ریورس کرنا، اور اسپیڈ چینج سوئچنگ (اکثر کے ساتھ جوڑا جاتا ہے موٹر اسٹارٹرز)
- HVAC سسٹمز — کمپریسر کنٹرول، فین موٹر سوئچنگ، الیکٹرک ہیٹنگ عناصر
- لائٹنگ کنٹرول — بڑے پیمانے پر تجارتی، اسٹریٹ، اور اسٹیڈیم لائٹنگ کا استعمال کرتے ہوئے AC لیول 2 چارجنگ اسٹیشنوں کے لیے، جو اکثر شور سے حساس علاقوں جیسے رہائشی پارکنگ گیراج یا دفتری عمارتوں میں نصب کیے جاتے ہیں،
- صنعتی آٹومیشن — ویلڈنگ کا سامان، کنویئر سسٹم، الیکٹرک بھٹیاں، کرین آپریشنز
- حفاظتی سرکٹس — مشین سیفٹی ایپلی کیشنز کے لیے فورس گائیڈڈ کانٹیکٹس کے ساتھ سیفٹی ریٹیڈ کنٹیکٹرز کنٹیکٹرز ریلے سے بھی مختلف ہوتے ہیں، حالانکہ دونوں اکثر الجھ جاتے ہیں۔ گہرے موازنہ کے لیے، ہماری گائیڈ دیکھیں
سرکٹ بریکر کیا ہے؟ تحفظ کے بنیادی اصول اور ٹرپ کی خصوصیات کنٹیکٹرز بمقابلہ ریلے.
ایک خودکار سوئچنگ ڈیوائس ہے جو برقی سرکٹس کو اوور کرنٹ کی وجہ سے ہونے والے نقصان سے بچانے کے لیے ڈیزائن کی گئی ہے — چاہے اوورلوڈ حالات سے ہو یا شارٹ سرکٹس سے۔ کنٹیکٹر کے برعکس، سرکٹ بریکر کا بنیادی کام عام آپریشن کے دوران لوڈز کو آن اور آف کرنا نہیں ہے۔ اس کا کام خاموشی سے بیٹھنا، کرنٹ کو محفوظ طریقے سے لے جانا، اور جب کچھ غلط ہو جائے تو قابل اعتماد طریقے سے ٹرپ کرنا ہے۔
اے سرکٹ بریکر سرکٹ بریکرز ایپلی کیشن کے لحاظ سے کئی شکلوں میں آتے ہیں — سے.
برانچ سرکٹس کے لیے چھوٹے سرکٹ بریکرز (MCBs) صنعتی فیڈرز کے لیے، اور مین سوئچ گیئر کے لیے ایئر سرکٹ بریکرز (ACBs)۔ ایک جامع جائزہ کے لیے، ہمارا دیکھیں 塑壳断路器（MCCB） کور سرکٹ بریکر خصوصیات سرکٹ بریکرز کی اقسام گائیڈ۔.
خودکار فالٹ کا پتہ لگانا اور ٹرپنگ
- — تھرمل عناصر اوورلوڈ کو محسوس کرتے ہیں، مقناطیسی عناصر شارٹ سرکٹس کو محسوس کرتے ہیں فالٹ کلیئرنگ کے بعد دستی ری سیٹ
- — سرکٹ کو دوبارہ انرجائز کرنے سے پہلے ڈیوائس کو جان بوجھ کر ری سیٹ کرنا ضروری ہے آرک بجھانے کی ٹیکنالوجی
- — فالٹ کرنٹ میں خلل ڈالتے وقت بننے والے ہائی انرجی آرکس کو محفوظ طریقے سے بجھانے کے لیے ڈیزائن کیا گیا ہے — designed to safely extinguish the high-energy arcs that form when interrupting fault current
- متعین انٹراپٹنگ کیپیسٹی — ایک مخصوص زیادہ سے زیادہ فالٹ کرنٹ کو محفوظ طریقے سے کلیئر کرنے کے لیے ریٹیڈ (مثال کے طور پر، 10kA، 25kA، 65kA)
- غیر متواتر آپریشن — ہزاروں سوئچنگ آپریشنز کے لیے ڈیزائن کیا گیا ہے، لاکھوں کے لیے نہیں
脱扣特性说明
سرکٹ بریکرز کا انتخاب صرف کرنٹ ریٹنگ سے نہیں ہوتا بلکہ ان کے ٹرپ رویے, سے بھی ہوتا ہے، جو یہ طے کرتا ہے کہ ڈیوائس اوور کرنٹ کی مختلف سطحوں پر کتنی تیزی سے ردعمل ظاہر کرتی ہے:
| ٹرپ ایلیمنٹ | یہ کیا پتہ لگاتا ہے | یہ کیسے کام کرتا ہے | رسپانس ٹائم |
|---|---|---|---|
| تھرمل (اوورلوڈ) | ریٹیڈ کرنٹ سے زیادہ مسلسل اوور کرنٹ | بائی میٹالک پٹی گرم ہو کر مڑ جاتی ہے، اور ٹرپ میکانزم کو ریلیز کر دیتی ہے | سیکنڈ سے منٹ (انورس ٹائم — زیادہ اوور کرنٹ = تیز ٹرپ) |
| میگنیٹک (فوری) | شارٹ سرکٹ سے ہائی فالٹ کرنٹ | الیکٹرو میگنیٹک کوائل ٹرپ میکانزم کو ریلیز کرنے کے لیے فورس پیدا کرتی ہے | ملی سیکنڈز |
| الیکٹرانک | پروگرام ایبل اوور کرنٹ تھریشولڈز | ایڈجسٹ سیٹنگز کے ساتھ مائیکرو پروسیسر پر مبنی ٹرپ یونٹ | قابل ترتیب |
ٹرپ کرو — اکثر MCBs کے لیے B، C، یا D کے طور پر نامزد کیا جاتا ہے — ریٹیڈ کرنٹ کے نسبت فوری میگنیٹک ٹرپ تھریشولڈ کی وضاحت کرتا ہے۔ ایک C-کرو بریکر 5–10× ریٹیڈ کرنٹ پر فوری طور پر ٹرپ کرتا ہے، جو اسے معتدل انرش کے ساتھ عام لوڈز کے لیے موزوں بناتا ہے۔ ایک D-کرو بریکر موٹرز اور ٹرانسفارمرز جیسے ہائی-انرش لوڈز کے لیے 10–20× تک برداشت کرتا ہے۔.
حفاظتی انتباہ: سرکٹ بریکر کو کبھی بھی باقاعدہ آن/آف سوئچ کے طور پر استعمال نہ کریں۔ سرکٹ بریکرز غیر متواتر آپریشن کے لیے ڈیزائن کیے گئے ہیں۔ بار بار دستی سوئچنگ کانٹیکٹ سسٹم اور ٹرپ میکانزم پر پہننے کو تیز کرتی ہے، جس سے ڈیوائس کی اصل فالٹ کے دوران حفاظت کرنے کی صلاحیت متاثر ہوتی ہے۔ یہ بنیادی طور پر اس سے مختلف ہے سرکٹ بریکر جو آئسولیٹر کے طور پر استعمال ہوتا ہے.
کنٹیکٹر بمقابلہ سرکٹ بریکر: جامع تقابلی جدول
اس بہتر تقابلی جدول میں ہر وہ تفصیلات اور فعال فرق شامل ہے جس کا انجینئرز اور پینل بنانے والوں کو جائزہ لینے کی ضرورت ہے:
| معیار | رابطہ کرنے والا | سرکٹ بریکر |
|---|---|---|
| بنیادی کردار | متواتر لوڈ سوئچنگ اور ریموٹ کنٹرول | اوور کرنٹ پروٹیکشن اور فالٹ انٹراپشن |
| آپریٹنگ اصول | الیکٹرو میگنیٹک کوائل کانٹیکٹ کلوزر کو چلاتی ہے۔ اسپرنگ کانٹیکٹس کو کھلی پوزیشن پر واپس کرتی ہے | تھرمل-میگنیٹک یا الیکٹرانک ٹرپ یونٹ اوور کرنٹ کا پتہ لگاتا ہے اور لیچ میکانزم کو ریلیز کرتا ہے |
| نارمل آپریٹنگ ڈیوٹی | ہائی فریکوئنسی — روزانہ، فی گھنٹہ، یا فی منٹ سوئچنگ سائیکل | غیر متواتر — صرف فالٹس یا دستی دیکھ بھال کی تنہائی کے دوران کام کرتا ہے |
| فالٹ انٹرپشن | بنیادی فالٹ کلیئرنگ ڈیوائس کے طور پر ڈیزائن نہیں کیا گیا | بنیادی فنکشن — اوورلوڈ اور شارٹ سرکٹ کرنٹ کو محفوظ طریقے سے روکنے کے لیے ڈیزائن کیا گیا |
| سوئچنگ برداشت | 100,000 سے 10,000,000+ آپریشنز (مکینیکل)؛ 100,000 سے 2,000,000 (ریٹیڈ لوڈ پر الیکٹریکل) | 10,000 سے 25,000 آپریشنز (مکینیکل)؛ 1,500 سے 10,000 (الیکٹریکل) |
| موجودہ درجہ بندی | 9A سے 800A+ (پاور کنٹیکٹر رینج) | 0.5A سے 6,300A+ (MCB سے ACB رینج تک) |
| وولٹیج کی درجہ بندی | 1,000V AC / 750V DC تک | 1,000V AC تک (LV)؛ MV/HV بریکرز کے لیے زیادہ |
| مداخلت کی صلاحیت | محدود — عام طور پر مختصر دورانیے کے لیے 1–10× ریٹیڈ کرنٹ | ہائی — 6kA سے 200kA+ بریکر کی قسم پر منحصر ہے |
| سفر کی خصوصیات | کوئی نہیں — کوئی موروثی اوورلوڈ یا شارٹ سرکٹ پروٹیکشن نہیں | تھرمل، میگنیٹک، الیکٹرانک، یا مجموعہ |
| کنٹرول انٹرفیس | کوائل وولٹیج ان پٹ (24V، 48V، 110V، 230V، 400V AC/DC) | دستی ہینڈل + خودکار ٹرپ؛ کچھ ماڈلز پر ریموٹ ٹرپ دستیاب ہے |
| معاون رابطے | عام طور پر شامل؛ اسٹیٹس اور انٹر لاکنگ کے لیے NO اور NC کنفیگریشنز | زیادہ تر MCCBs اور ACBs پر لوازمات کے طور پر دستیاب ہے |
| آرک ہینڈلنگ | نارمل لوڈ سوئچنگ کے دوران بار بار میک/بریک آرکس کے لیے آپٹیمائزڈ | فالٹ انٹراپشن کے دوران ہائی انرجی آرک بجھانے کے لیے آپٹیمائزڈ |
| کلیدی IEC سٹینڈرڈ | IEC 60947-4-1 (کنٹیکٹرز اور موٹر اسٹارٹرز) | IEC 60947-2 (صنعتی) / IEC 60898-1 (گھریلو اور اسی طرح کے) |
| عام تنصیب | موٹر اسٹارٹرز، کنٹرول پینلز، لائٹنگ پینلز، آٹومیشن کیبنٹس | مین پینلز، ڈسٹری بیوشن بورڈز، فیڈر سرکٹس، موٹر برانچ پروٹیکشن |
| قیمت کی حد | $15–$2,000+ (سائز اور زمرے پر منحصر ہے) | $5–$5,000+ (MCB سے ACB رینج تک) |
اصل فرق: سوئچنگ ڈیوٹی بمقابلہ پروٹیکشن ڈیوٹی
کنٹیکٹر بمقابلہ سرکٹ بریکر کا موازنہ بالآخر ایک واحد انجینئرنگ تصور پر آتا ہے: ڈیوٹی.
کنٹیکٹر ڈیوٹی — روزانہ آپریشن کی مشقت کے لیے ڈیزائن کیا گیا
ایک کنٹیکٹر ہر روز سخت محنت کرنے کی توقع رکھتا ہے۔ ایک پمپ اسٹیشن میں، یہ ایک موٹر کو ہر شفٹ میں درجنوں بار آن اور آف کر سکتا ہے۔ ایک کمرشل لائٹنگ سسٹم میں، یہ طلوع آفتاب اور غروب آفتاب کے وقت ہزاروں ایمپیئرز لائٹنگ لوڈ کو سوئچ کرتا ہے۔ ایک خودکار مینوفیکچرنگ لائن میں، یہ فی گھنٹہ سینکڑوں بار کام کر سکتا ہے۔.
یہ انتھک ڈیوٹی سائیکل کنٹیکٹر کے ڈیزائن کے ہر پہلو کو تشکیل دیتا ہے:
- رابطہ مواد کو کم کانٹیکٹ ریزسٹنس اور بار بار آرکنگ سے کٹاؤ کے خلاف مزاحمت کے لیے منتخب کیا جاتا ہے — عام طور پر سلور الائیز (AgCdO، AgSnO₂، AgNi)
- آرک چیوٹس کو نارمل لوڈ سوئچنگ کے دوران بننے والے معتدل آرکس کو تیزی سے بجھانے کے لیے ڈیزائن کیا گیا ہے
- کوائل اور آرمیچر اسمبلیاں لاکھوں میکانکی آپریشنز کے لیے موزوں بنائی گئی ہیں
- اسپرنگ میکانزم ڈیوائس کی پوری زندگی میں مستقل رابطہ پریشر برقرار رکھتے ہیں
ایک کنٹیکٹر جو AC-3 ڈیوٹی پر 95A پر ریٹیڈ ہے، اس کرنٹ پر 2 ملین الیکٹریکل سوئچنگ آپریشنز کو سنبھال سکتا ہے۔ وہی ڈیوائس بغیر الیکٹریکل لوڈ کے 10 ملین میکانکی آپریشنز کو سنبھال سکتی ہے۔ یہ برداشت ڈیزائن کی اہم ترین ترجیح ہے۔.
سرکٹ بریکر ڈیوٹی — انتظار کرنے کے لیے بنایا گیا، پھر فیصلہ کن انداز میں عمل کرنے کے لیے
ایک سرکٹ بریکر بنیادی طور پر ایک مختلف زندگی گزارتا ہے۔ یہ سالوں تک ایک پینل میں خاموشی سے کرنٹ لے کر بیٹھا رہ سکتا ہے، اور صرف چند بار کام کرتا ہے — مثالی طور پر حقیقی فالٹ کی صورتحال میں کبھی نہیں۔ لیکن جب کوئی فالٹ ہوتا ہے، تو بریکر کو ممکنہ طور پر بہت زیادہ کرنٹ (دسیوں ہزار ایمپیئرز) کو محفوظ اور قابل اعتماد طریقے سے منقطع کرنا چاہیے۔.
یہ تحفظ پر مبنی ڈیوٹی بریکر کے ڈیزائن کو مختلف انداز میں تشکیل دیتی ہے:
- رابطہ نظام ہائی فالٹ کرنٹ میں مداخلت کے تھرمل اور میکانکی دباؤ کو برداشت کرنے کے لیے انجنیئر کیے گئے ہیں
- آرک بجھانے کے نظام (آرک چیوٹس، آرک سپلٹرز، گیس-بلاسٹ چیمبرز) کنٹیکٹر کے عام سوئچنگ کے دوران دیکھنے والی توانائی سے کئی گنا زیادہ توانائی کو سنبھالتے ہیں
- ٹرپ میکانزم (بائی میٹالک سٹرپس، میگنیٹک کوائلز، الیکٹرانک ٹرپ یونٹس) اوور کرنٹ کی صورتحال میں کیلیبریٹڈ ردعمل فراہم کرتے ہیں
- میکانکی لیچز اسپرنگ پریشر کے خلاف رابطوں کو بند رکھتے ہیں، جو فالٹس کے دوران خودکار رہائی کو ممکن بناتے ہیں
ایک عام MCCB کو 10,000 میکانکی آپریشنز کے لیے ریٹیڈ کیا جا سکتا ہے — جو اس کی مطلوبہ ڈیوٹی کے لیے کافی ہے، لیکن کنٹیکٹر سے تقریباً 1,000 گنا کم ہے۔ یہ توازن ڈیزائن کے لحاظ سے ہے، نہ کہ کوئی کمی۔.

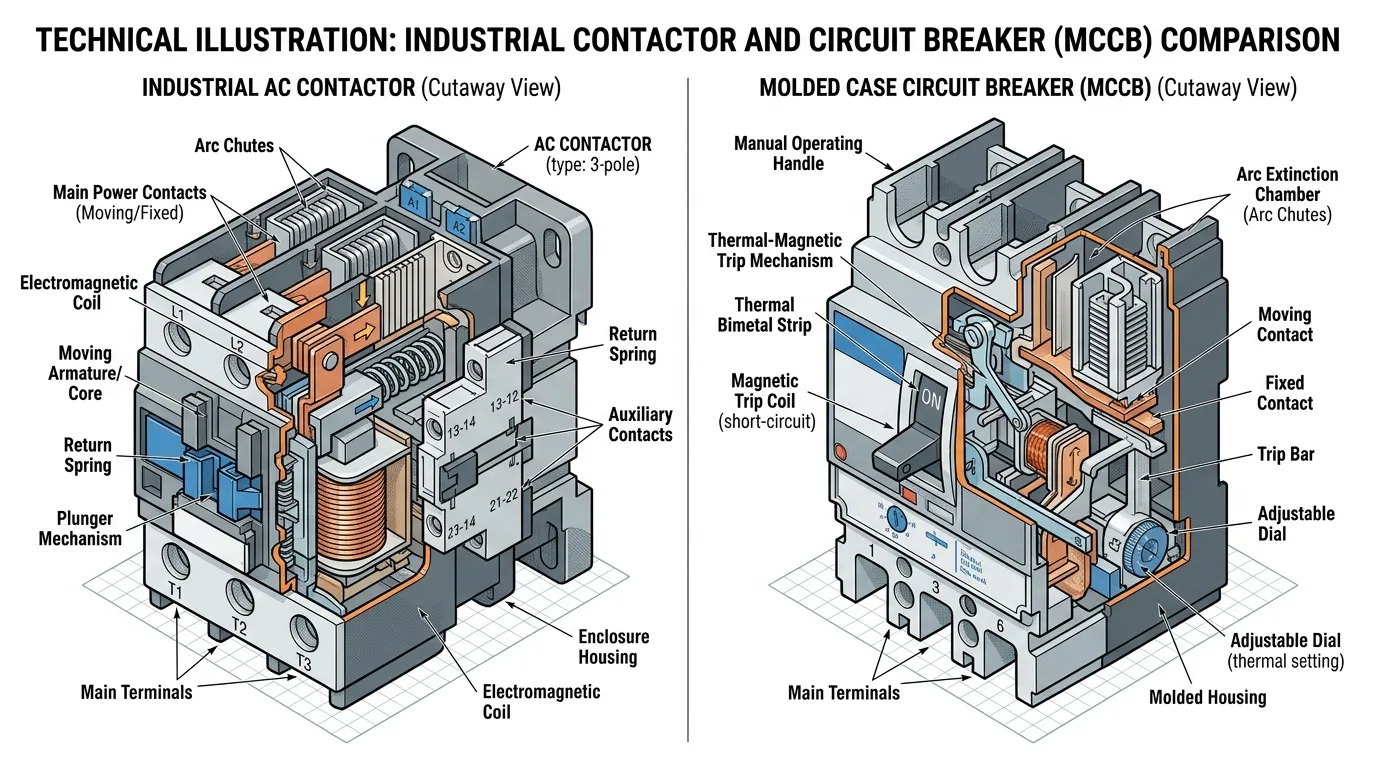

آرک بجھانا: جہاں انجینئرنگ کا فرق نظر آتا ہے
کنٹیکٹرز اور سرکٹ بریکرز دونوں الیکٹریکل آرکس سے نمٹتے ہیں، لیکن بنیادی طور پر مختلف وجوہات کی بنا پر اور ڈرامائی طور پر مختلف توانائی کی سطحوں پر۔.
کنٹیکٹرز میں آرکنگ — ایک معمول کا واقعہ
جب بھی کوئی کنٹیکٹر لوڈ کے تحت کھلتا ہے، تو جدا ہونے والے رابطوں کے درمیان ایک آرک بنتا ہے۔ AC-3 ڈیوٹی پر موٹر کو سوئچ کرنے والے کنٹیکٹر کے لیے، یہ آرک موٹر کے چلنے والے کرنٹ پر ہوتا ہے — جو اہم لیکن قابل انتظام ہے۔ کنٹیکٹر کا آرک چیوٹ اس آرک کو ٹھنڈا کرنے، پھیلانے اور بجھانے کے لیے ڈیزائن کیا گیا ہے، جو ڈیوائس کی زندگی میں ہزاروں بار ہوتا ہے۔.
ڈیزائن کا چیلنج ہے تکرار کے تحت برداشت, ، نہ کہ خام مداخلت کرنے کی طاقت۔.
سرکٹ بریکرز میں آرکنگ — ایک بقا کا واقعہ
جب ایک سرکٹ بریکر شارٹ سرکٹ فالٹ میں مداخلت کرتا ہے، تو آرک توانائی بہت زیادہ ہو سکتی ہے — ممکنہ طور پر کنٹیکٹر کے عام سوئچنگ کے دوران دیکھنے والی توانائی سے سینکڑوں گنا زیادہ۔ 50kA کی مداخلت کرنے کی صلاحیت پر ریٹیڈ بریکر کو 50,000 ایمپیئرز لے جانے والے آرک کو محفوظ طریقے سے بجھانا چاہیے۔ آرک کا درجہ حرارت 10,000°C سے تجاوز کر سکتا ہے، اور آرک پر مقناطیسی قوتیں سینکڑوں نیوٹن تک پہنچ سکتی ہیں۔.
ڈیزائن کا چیلنج ہے ایک تباہ کن واقعے سے ایک بار بچنا, ، نہ کہ لاکھوں بار معمول کی سوئچنگ کا انتظام کرنا۔.
یہی وجہ ہے کہ فالٹ کلیئرنگ ڈیوائس کے طور پر کنٹیکٹر کا استعمال خطرناک ہے، اور بار بار لوڈ سوئچنگ کے لیے سرکٹ بریکر کا استعمال فضول اور بالآخر تباہ کن ہے۔.
کنٹیکٹر بمقابلہ سرکٹ بریکر کب استعمال کریں: فیصلہ میٹرکس
اپنی درخواست کے لیے صحیح ڈیوائس کا تعین کرنے کے لیے اس فیصلے کے فریم ورک کا استعمال کریں:
| انتخابی سوال | اگر ہاں → | اشارہ کرتا ہے |
|---|---|---|
| کیا لوڈ عام آپریشن کے دوران بار بار سوئچ کرے گا؟ | ✅ | رابطہ کرنے والا |
| کیا ڈیوائس سے اوورلوڈ یا شارٹ سرکٹ فالٹس کو دور کرنے کی توقع کی جاتی ہے؟ | ✅ | سرکٹ بریکر |
| کیا ریموٹ کنٹرول یا PLC/آٹومیشن منطق کی ضرورت ہے؟ | ✅ | رابطہ کرنے والا |
| کیا یہ برانچ یا فیڈر سرکٹ پروٹیکشن کا حصہ ہے؟ | ✅ | سرکٹ بریکر |
| کیا لوڈ ایک موٹر ہے جس میں باقاعدہ اسٹارٹ/اسٹاپ ڈیوٹی ہے؟ | ✅ | کنٹیکٹر + سرکٹ بریکر (اوورلوڈ ریلے کے ساتھ) |
| کیا ایمرجنسی شٹ ڈاؤن کی ضرورت ہے؟ | ✅ | رابطہ کرنے والا (سیفٹی سرکٹ میں) + سرکٹ بریکر (فالٹ پروٹیکشن کے لیے) |
| کیا درخواست بنیادی طور پر دیکھ بھال کے لیے سرکٹ آئسولیشن ہے؟ | ✅ | غور کریں ڈس کنیکٹ/آئسولیٹر سوئچ |
| کیا آپ ایک ڈیوائس کو دو کام کرنے پر مجبور کر کے آسان بنا رہے ہیں؟ | ✅ | ڈیزائن کا دوبارہ جائزہ لیں |
کنٹیکٹر-فرسٹ ایپلی کیشنز
پرائمری سوئچنگ ڈیوائس کے طور پر کنٹیکٹر کا انتخاب کریں جب:
- موٹر کنٹرول — الیکٹرک موٹرز کو شروع کرنا، روکنا، ریورس کرنا، یا جاگنگ کرنا۔ کنٹیکٹر تقریباً ہمیشہ اوورلوڈ ریلے اور اپ اسٹریم بریکر کے ساتھ مل کر ایک مکمل موٹر اسٹارٹر اسمبلی.
- HVAC کمپریسر اور فین کنٹرول — کمپریسرز تھرموسٹیٹ کی مانگ کی بنیاد پر بار بار سائیکل چلاتے ہیں، ایک ڈیوٹی سائیکل جو مہینوں میں سرکٹ بریکر کو تباہ کر دے گا۔.
- لائٹنگ سسٹمز — تجارتی، اسٹریٹ، اور اسٹیڈیم لائٹنگ جہاں سوئچنگ مرکزی، خودکار، یا شیڈول ہو۔.
- صنعتی آٹومیشن — کوئی بھی عمل جس میں بوجھ جیسے ہیٹر، پمپ، کنویئر، یا ویلڈنگ کے سامان میں بار بار، خودکار پاور سوئچنگ کی ضرورت ہو۔.
- لوڈ شیڈنگ اور ڈیمانڈ مینجمنٹ — چوٹی کی مانگ کے دوران غیر اہم بوجھ کا ریموٹ ڈس کنکشن۔.
سرکٹ بریکر-فرسٹ ایپلی کیشنز
پرائمری ڈیوائس کے طور پر سرکٹ بریکر کا انتخاب کریں جب:
- برانچ سرکٹ تحفظ — ڈسٹری بیوشن پینل میں ہر برانچ سرکٹ کو کوڈ کے مطابق اوور کرنٹ پروٹیکشن کی ضرورت ہوتی ہے (NEC آرٹیکل 240, IEC 60364)۔.
- فیڈر پروٹیکشن — سب پینلز، موٹر کنٹرول سینٹرز، یا بڑے آلات کو فیڈ کرنے والے کنڈکٹرز کی حفاظت کرنا۔.
- مین سروس اینٹرنس — عمارت یا سہولت کی برقی سپلائی کے لیے بنیادی منقطع کرنے والا اور حفاظتی آلہ۔.
- سامان کی حفاظت — مہنگی مشینری، ٹرانسفارمرز، اور یو پی ایس سسٹمز کو فالٹ سے ہونے والے نقصان سے بچانا۔.
- خصوصی تحفظ — گراؤنڈ فالٹ (GFCI/RCD)، آرک فالٹ (AFCI/AFDD)، یا ڈی سی سرکٹ ایپلی کیشنز۔.

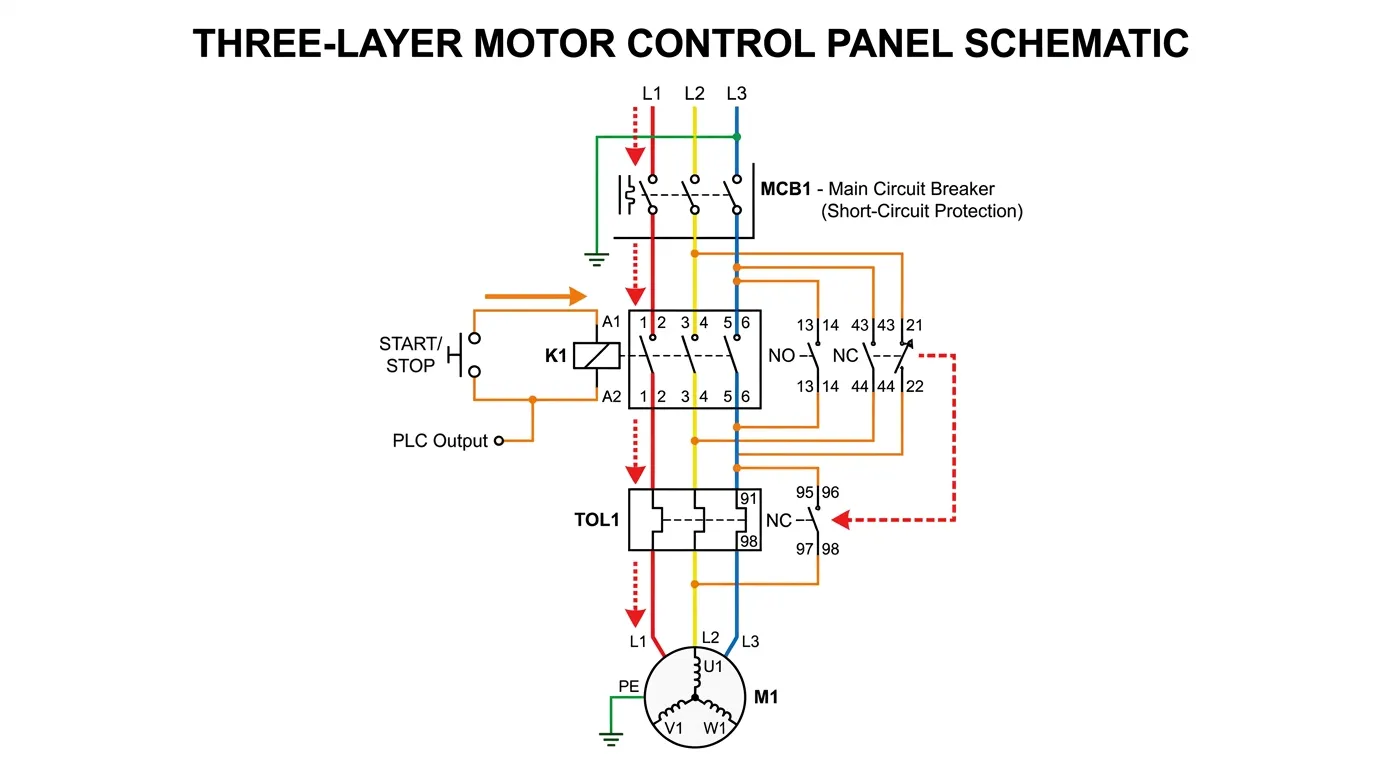

موٹر کنٹرول: پینلز کو تقریباً ہمیشہ دونوں کی ضرورت کیوں ہوتی ہے
موٹر کنٹرول وہ ایپلی کیشن ہے جہاں کنٹیکٹر بمقابلہ سرکٹ بریکر کا تعلق سب سے زیادہ واضح ہوتا ہے — اور جہاں زیادہ تر غلط استعمال ہوتے ہیں۔.
ایک مناسب طریقے سے ڈیزائن کیا گیا موٹر فیڈر یا اسٹارٹر اسمبلی میں عام طور پر تحفظ اور کنٹرول کی تین تہیں شامل ہوتی ہیں:
- سرکٹ بریکر (یا فیوز) — فراہم کرتا ہے شارٹ سرکٹ تحفظ موٹر برانچ سرکٹ کے لیے۔ موٹر اِنرش کو بغیر کسی پریشانی کے ٹرپ کیے ہینڈل کرنے کے لیے سائز کیا گیا ہے جبکہ کنڈکٹر کو نقصان پہنچانے کی حدود میں رہتے ہوئے ڈاؤن اسٹریم فالٹس کو کلیئر کرتا ہے۔.
- رابطہ کرنے والا — فراہم کرتا ہے معمول کے سوئچنگ کنٹرول. کنٹرول سسٹم، پش بٹن، PLC، یا آٹومیشن لاجک سے کمانڈ پر موٹر کو شروع اور بند کرتا ہے۔ سوئچنگ فریکوئنسی کے لیے ڈیزائن کیا گیا ہے جو ایپلی کیشن کا مطالبہ ہے۔.
- اوورلوڈ ریلے — فراہم کرتا ہے موٹر کے لیے تھرمل اوورلوڈ تحفظ چلنے والے کرنٹ کی نگرانی کرتا ہے اور اگر موٹر زیادہ دیر تک ضرورت سے زیادہ کرنٹ کھینچتی ہے تو کنٹیکٹر کو ٹرپ کرتا ہے، موٹر وائنڈنگز کو تھرمل نقصان سے بچاتا ہے۔.
ہر ڈیوائس ناکامی کے ایک مختلف موڈ کا احاطہ کرتا ہے:
| ناکامی کا طریقہ کار | اس کے ذریعے محفوظ | یہ ڈیوائس کیوں؟ |
|---|---|---|
| شارٹ سرکٹ (ہزاروں ایمپس) | سرکٹ بریکر | کافی انٹرپٹنگ صلاحیت والا واحد ڈیوائس |
| مسلسل اوورلوڈ (ریٹیڈ کرنٹ کا 110–600%) | اوورلوڈ ریلے | کیلیبریٹڈ تھرمل ماڈل موٹر ہیٹنگ کی خصوصیات سے میل کھاتا ہے |
| نارمل اسٹارٹ/اسٹاپ آپریشنز | رابطہ کرنے والا | لاکھوں سوئچنگ آپریشنز کے لیے ڈیزائن کیا گیا ہے |
| فیز لاس یا عدم توازن | اوورلوڈ ریلے (ڈیفرینشل سینسنگ کے ساتھ) | غیر متناسب کرنٹ کی صورتحال کا پتہ لگاتا ہے |
| کنٹرول سرکٹ کمانڈ | رابطہ کرنے والا | بیرونی کنٹرول سگنلز کا جواب دیتا ہے |
جب ایک ڈیوائس کو تینوں کرداروں کا احاطہ کرنے پر مجبور کیا جاتا ہے، تو نتیجہ ہمیشہ ایک سمجھوتہ ہوتا ہے۔ معمول کے اسٹارٹ/اسٹاپ سوئچ کے طور پر استعمال ہونے والا بریکر وقت سے پہلے ختم ہو جاتا ہے۔ شارٹ سرکٹ فالٹس کو کلیئر کرنے کی توقع رکھنے والا کنٹیکٹر اپنے کانٹیکٹس کو ویلڈ کر سکتا ہے یا پھٹ سکتا ہے۔ اپ اسٹریم بریکر کے بغیر اوورلوڈ ریلے میں ہائی میگنیٹیوڈ فالٹس کے خلاف کوئی تحفظ نہیں ہوتا ہے۔.
انجینئرنگ اصول: موٹر کے اچھے تحفظ کا ڈیزائن تحفظ کے فنکشن (بریکر)، کنٹرول کے فنکشن (کنٹیکٹر)، اور اوورلوڈ مینجمنٹ کے فنکشن (اوورلوڈ ریلے) کو الگ کرتا ہے تاکہ ہر ڈیوائس اپنے ڈیزائن انویلپ کے اندر کام کرے۔.
5 سب سے عام غلط استعمال (اور ان کے نتائج)
غلط استعمال 1: روٹین موٹر سوئچنگ کے لیے سرکٹ بریکر کا استعمال
کیا ہوتا ہے: ایک سہولت مینیجر یا لاگت پر توجہ مرکوز کرنے والا ڈیزائنر کنٹیکٹر کو ختم کر دیتا ہے اور موٹر کے لیے روزانہ آن/آف سوئچ کے طور پر برانچ سرکٹ بریکر کا استعمال کرتا ہے۔.
یہ کیوں ناکام ہوتا ہے: سرکٹ بریکرز کی درجہ بندی تقریباً 10,000–25,000 مکینیکل آپریشنز کے لیے کی جاتی ہے۔ ایک موٹر جو دن میں 10 بار شروع ہوتی ہے وہ 3–7 سالوں میں بریکر کی مکینیکل لائف سے تجاوز کر جاتی ہے۔ لیکن موٹر اِنرش کے تحت الیکٹریکل کانٹیکٹ لائف بہت کم ہوتی ہے — اکثر ریٹیڈ کرنٹ پر صرف 1,500–5,000 آپریشنز۔ بریکر کانٹیکٹس ختم ہو جاتے ہیں، مزاحمت بڑھ جاتی ہے، اور آخر کار بریکر یا تو بند ہونے میں ناکام ہو جاتا ہے، ٹرپ ہونے میں ناکام ہو جاتا ہے، یا خطرناک اندرونی ہیٹنگ پیدا کرتا ہے۔.
طے کر: سوئچنگ ڈیوٹی کے لیے مناسب طریقے سے ریٹیڈ کنٹیکٹر انسٹال کریں، بریکر صرف اپ اسٹریم حفاظتی ڈیوائس کے طور پر کام کرے۔.
غلط استعمال 2: اپ اسٹریم شارٹ سرکٹ تحفظ کے بغیر کنٹیکٹر کا استعمال
کیا ہوتا ہے: ایک کنٹیکٹر کو لوڈ کو سوئچ کرنے کے لیے انسٹال کیا جاتا ہے، لیکن اپ اسٹریم میں کوئی سرکٹ بریکر یا فیوز فراہم نہیں کیا جاتا ہے۔.
یہ کیوں ناکام ہوتا ہے: اگر ڈاؤن اسٹریم شارٹ سرکٹ ہوتا ہے، تو کنٹیکٹر کو فالٹ کرنٹ کو روکنے کی کوشش کرنی چاہیے جسے ہینڈل کرنے کے لیے اسے کبھی ڈیزائن نہیں کیا گیا تھا۔ معیاری کنٹیکٹرز میں شارٹ سرکٹ بریکنگ کی محدود صلاحیت ہوتی ہے۔ فالٹ کرنٹ کانٹیکٹس کو بند کر سکتا ہے (کنٹیکٹر دوبارہ نہیں کھل سکتا)، آرک چیوٹ کو تباہ کر سکتا ہے، یا آرک فلیش ایونٹ کا سبب بن سکتا ہے۔ ویلڈڈ کانٹیکٹس کے ساتھ، لوڈ کو منقطع نہیں کیا جا سکتا، جس سے ایک مستقل خطرہ پیدا ہوتا ہے۔.
طے کر: ہمیشہ اپ اسٹریم شارٹ سرکٹ پروٹیکٹیو ڈیوائسز (SCPD) — یا تو فیوز یا سرکٹ بریکرز — فراہم کریں جو انسٹالیشن پوائنٹ پر دستیاب فالٹ کرنٹ کے لیے ریٹیڈ ہوں۔ منتخب کردہ SCPD کے ساتھ مل کر کنٹیکٹر کی شارٹ سرکٹ ریٹنگ کی تصدیق ہونی چاہیے۔.
غلط استعمال 3: کنٹیکٹرز کا سائز طے کرتے وقت یوٹیلائزیشن کیٹیگری کو نظر انداز کرنا
کیا ہوتا ہے: ایک کنٹیکٹر کو صرف اس کی AC-1 (ریزسٹیو لوڈ) کرنٹ ریٹنگ کی بنیاد پر منتخب کیا جاتا ہے اور اسے موٹر سرکٹ پر انسٹال کیا جاتا ہے جس کے لیے AC-3 یا AC-4 ڈیوٹی کی ضرورت ہوتی ہے۔.
یہ کیوں ناکام ہوتا ہے: اسٹارٹنگ کے دوران موٹر اِنرش کرنٹ فل لوڈ ایمپریج سے 6–8 گنا زیادہ ہوتا ہے۔ AC-3 ڈیوٹی پر، کنٹیکٹر کو اس اِنرش کے خلاف بنانا چاہیے اور چلنے والے کرنٹ پر بریک کرنا چاہیے — جو کہ ریزسٹیو سوئچنگ سے کہیں زیادہ مشکل ڈیوٹی ہے۔ AC-4 ڈیوٹی پر (اِنچنگ، پلگنگ، ریورسنگ)، کنٹیکٹر کو اِنرش کرنٹ لیولز پر بریک کرنا چاہیے۔ ایک کنٹیکٹر جو اصل یوٹیلائزیشن کیٹیگری کے لیے کم سائز کا ہے، اس کے کانٹیکٹس تیزی سے ختم ہو جاتے ہیں، کانٹیکٹ ریزسٹنس بڑھ جاتی ہے، زیادہ گرم ہو جاتا ہے، اور وقت سے پہلے ناکام ہو جاتا ہے۔.
طے کر: ہمیشہ کنٹیکٹر یوٹیلائزیشن کیٹیگری کو اصل ایپلی کیشن سے ملائیں۔ نارمل موٹر اسٹارٹنگ کے لیے AC-3 اور شدید موٹر ڈیوٹی کے لیے AC-4 استعمال کریں۔ مناسب طریقے سے ڈیریٹ کریں۔.
غلط استعمال 4: اوورلوڈ تحفظ اور شارٹ سرکٹ تحفظ کو ایک جیسا سمجھنا
کیا ہوتا ہے: ایک ڈیزائنر یہ فرض کرتا ہے کہ چونکہ MCCB میں تھرمل اوورلوڈ عنصر ہوتا ہے، اس لیے موٹر کے تحفظ کے لیے کسی علیحدہ اوورلوڈ ریلے کی ضرورت نہیں ہے۔.
یہ کیوں ناکام ہوتا ہے: MCCB کا تھرمل عنصر کنڈکٹر, کی حفاظت کرتا ہے، نہ کہ موٹر. کی۔ MCCB کا سائز کنڈکٹر ایمپیسٹی (عام طور پر موٹر FLA کا 125% یا اس سے زیادہ) کے مطابق ہوتا ہے، جبکہ موٹر اوورلوڈ ریلے کو موٹر کے اصل فل لوڈ کرنٹ کے مطابق کیلیبریٹ کیا جاتا ہے۔ موٹر کرنٹ لیولز پر زیادہ گرم ہو سکتی ہے اور وائنڈنگ کو نقصان پہنچا سکتی ہے جو MCCB کے لیے بالکل قابل قبول ہیں۔ اس کے علاوہ، MCCB تھرمل عناصر فیز لاس یا فیز عدم توازن کا پتہ نہیں لگاتے ہیں، جو وقف شدہ موٹر اوورلوڈ ریلے کرتے ہیں۔.
طے کر: شارٹ سرکٹ تحفظ کے لیے اپ اسٹریم بریکر کے علاوہ، موٹر کے اصل FLA کے مطابق کیلیبریٹڈ وقف شدہ موٹر اوورلوڈ ریلے استعمال کریں۔.
غلط استعمال 5: یہ فرض کرنا کہ “یہ سرکٹ کھول سکتا ہے” کا مطلب ہے “یہ تحفظ فراہم کرتا ہے”
کیا ہوتا ہے: ایک کنٹیکٹر کو حفاظتی ڈیوائس کے طور پر جائز قرار دیا جاتا ہے کیونکہ “اگر کنٹرول پاور ہٹا دی جائے تو یہ سرکٹ کھول سکتا ہے۔”
یہ کیوں ناکام ہوتا ہے: تحفظ محض سرکٹ کھولنے کے بارے میں نہیں ہے۔ اس کے لیے صحیح حالات میں (مخصوص اوور کرنٹ تھریشولڈز)، صحیح فالٹ لیول پر (ڈیوائس کی انٹرپٹنگ صلاحیت کے اندر)، سسٹم میں موجود دیگر ڈیوائسز کے مقابلے میں متوقع کوآرڈینیشن کے ساتھ کھولنا ضروری ہے۔ کنٹرول سگنل کے ذریعے ڈی-انرجائز کیا گیا کنٹیکٹر ڈاؤن اسٹریم شارٹ سرکٹ کو کلیئر نہیں کرتا — فالٹ کرنٹ اب بھی بند ہونے والے کانٹیکٹس کے ذریعے بہتا رہتا ہے جب تک کہ کوئی اور چیز (ایک بریکر یا فیوز) اسے روک نہ دے۔.
طے کر: تحفظ کے فن تعمیر کو مناسب طریقے سے ڈیزائن کریں جس میں ڈیوائسز ریٹیڈ ہوں اور تحفظ ڈیوٹی کے لیے بنائی گئی ہوں۔ کنٹرول کے لیے کنٹیکٹرز اور تحفظ کے لیے بریکرز استعمال کریں۔.
سلیکشن گائیڈلائنز: صحیح ڈیوائس کا انتخاب کیسے کریں
کنٹیکٹر سلیکشن — مرحلہ وار
مرحلہ 1: لوڈ کی درجہ بندی کریں
یوٹیلائزیشن کیٹیگری کا تعین کریں۔ ریزسٹیو ہیٹنگ؟ AC-1۔ معیاری موٹر اسٹارٹنگ؟ AC-3۔ اِنچنگ، پلگنگ، یا ریورسنگ؟ AC-4۔ یہ سب سے اہم مرحلہ ہے اور وہ مرحلہ ہے جسے اکثر چھوڑ دیا جاتا ہے۔.
مرحلہ 2: مطلوبہ کرنٹ ریٹنگ کا تعین کریں
مناسب یوٹیلائزیشن کیٹیگری کے لیے ریٹیڈ کرنٹ استعمال کریں — نہ کہ ہیڈلائن (AC-1) ریٹنگ۔ اصل لوڈ کرنٹ سے کم از کم 25% سیفٹی مارجن لگائیں۔.
مرحلہ 3: وولٹیج ریٹنگز کو ملائیں
پاور سرکٹ وولٹیج ریٹنگ (لائن وولٹیج) اور کنٹرول کوائل وولٹیج دونوں کی تصدیق کریں۔ اس بات کو یقینی بنائیں کہ کوائل وولٹیج دستیاب کنٹرول پاور سپلائی سے مطابقت رکھتا ہے۔ ہماری گائیڈ دیکھیں AC اور DC کنٹیکٹر کا انتخاب تفصیلی رہنمائی کے لیے۔.
مرحلہ 4: معاون رابطہ کی ضروریات کی وضاحت کریں
اسٹیٹس انڈیکیشن، انٹر لاکنگ اور کنٹرول سرکٹ لاجک کے لیے درکار معاون رابطوں کی تعداد اور قسم (NO/NC) کی وضاحت کریں۔.
مرحلہ 5: سوئچنگ فریکوئنسی کا جائزہ لیں
لوڈ کیٹیگری کے لیے کنٹیکٹر کی ریٹیڈ سوئچنگ فریکوئنسی کے مقابلے میں فی گھنٹہ مطلوبہ آپریشنز کا موازنہ کریں۔ ہائی فریکوئنسی ایپلی کیشنز کے لیے بڑے سائز کے کنٹیکٹرز یا خصوصی ہائی اینڈیورنس ماڈلز کی ضرورت پڑ سکتی ہے۔.
مرحلہ 6: اپ اسٹریم پروٹیکشن کے ساتھ کوآرڈینیشن کی تصدیق کریں
اس بات کی تصدیق کریں کہ کنٹیکٹر، منتخب کردہ اپ اسٹریم سرکٹ بریکر یا فیوز کے ساتھ مل کر، مطلوبہ شارٹ سرکٹ برداشت کرنے کی صلاحیت (IEC 60947-4-1 کے مطابق کوآرڈینیشن ٹائپ 1 یا ٹائپ 2) حاصل کرتا ہے۔.
- ٹائپ 1 کوآرڈینیشن: شارٹ سرکٹ کے بعد کنٹیکٹر کو نقصان پہنچ سکتا ہے اور اسے معائنہ یا تبدیل کرنے کی ضرورت پڑ سکتی ہے۔ کم قیمت۔.
- ٹائپ 2 کوآرڈینیشن: کنٹیکٹر بغیر کسی خاص نقصان کے شارٹ سرکٹ کے بعد بھی فعال رہتا ہے۔ زیادہ قابل اعتماد، زیادہ ابتدائی قیمت۔.
سرکٹ بریکر کا انتخاب — مرحلہ وار
مرحلہ 1: مسلسل کرنٹ کی ضرورت کا حساب لگائیں
زیادہ سے زیادہ مسلسل لوڈ کرنٹ کا تعین کریں۔ موٹر سرکٹس کے لیے، یہ عام طور پر NEC 430 یا قابل اطلاق معیار کے مطابق موٹر کے مکمل لوڈ ایمپریج کا 125% ہوتا ہے۔.
مرحلہ 2: دستیاب فالٹ کرنٹ کا تعین کریں
تنصیب کے مقام پر متوقع شارٹ سرکٹ کرنٹ کا حساب لگائیں یا حاصل کریں۔ بریکر کی انٹرپٹنگ صلاحیت اس قدر سے زیادہ ہونی چاہیے۔ ہماری گائیڈ دیکھیں پینلز کے لیے MCCB کا انتخاب تفصیلی طریقہ کار کے لیے۔.
مرحلہ 3: ٹرپ کی خصوصیات منتخب کریں
ٹرپ کرو کو لوڈ سے ملائیں:
- B-کرو MCB — حساس بوجھ، لمبی کیبل رنز، رہائشی
- C-کرو MCB — معتدل ان رش کے ساتھ عام تجارتی/صنعتی بوجھ
- D-کرو MCB — موٹرز، ٹرانسفارمرز، ہائی ان رش بوجھ
- ایڈجسٹ ایبل MCCB — جب دوسرے آلات کے ساتھ درست کوآرڈینیشن کی ضرورت ہو
مرحلہ 4: خصوصی تحفظ کی ضروریات کا جائزہ لیں
اس بات کا تعین کریں کہ آیا گراؤنڈ فالٹ (GFCI/RCD)، آرک فالٹ (AFCI/AFDD)، یا زون سلیکٹیو انٹر لاکنگ کی ضرورت ہے۔ MCBs اور MCCBs کے درمیان فرق کے لیے MCBs اور MCCBs کے درمیان فرق, انتخاب کرنٹ ریٹنگ، انٹرپٹنگ صلاحیت اور ایڈجسٹ ایبلٹی کی ضروریات پر منحصر ہے۔.
مرحلہ 5: سلیکٹیویٹی اور کوآرڈینیشن کی تصدیق کریں
اس بات کو یقینی بنائیں کہ بریکر اپ اسٹریم اور ڈاؤن اسٹریم حفاظتی آلات کے ساتھ مناسب طریقے سے کوآرڈینیٹ کرتا ہے تاکہ فالٹ کے قریب ترین ڈیوائس ہی ٹرپ ہو — غیر متاثرہ سرکٹس کو بجلی کی فراہمی برقرار رہے۔.
مرحلہ 6: جسمانی مطابقت کی تصدیق کریں
پینل کی جگہ، بس کنکشن کی قسم، وائر ٹرمینیشن سائز اور ماؤنٹنگ کے طریقہ کار کی تصدیق کریں۔.
تنصیب کے بہترین طریقے
کنٹیکٹر کی تنصیب
- عمودی طور پر ماؤنٹ کریں مناسب ریٹیڈ انکلوژر میں (انڈور کے لیے کم از کم NEMA 1؛ آؤٹ ڈور یا سخت ماحول کے لیے NEMA 3R، 4، یا 4X)
- کلیئرنس برقرار رکھیں گرمی کی کھپت اور آرک گیس وینٹنگ کے لیے مینوفیکچرر کی طرف سے متعین کردہ
- مناسب سائز کے کنڈکٹرز استعمال کریں صرف لوڈ کرنٹ کی بنیاد پر نہیں، کنٹیکٹر کی ٹرمینل ریٹنگز کی بنیاد پر
- موٹر پروٹیکشن ایپلی کیشنز کے لیے کنٹیکٹر کے بالکل نیچے اوورلوڈ ریلے لگائیں موٹر پروٹیکشن ایپلی کیشنز کے لیے کنٹیکٹر کے بالکل نیچے اوورلوڈ ریلے لگائیں
- کنٹرول سرکٹ پروٹیکشن فراہم کریں — کنٹیکٹر کوائل سرکٹ کے لیے ایک وقف شدہ فیوز یا MCB
- اسٹیٹس انڈیکیشن شامل کریں — آپریشنل مانیٹرنگ کے لیے پائلٹ لائٹس یا معاون رابطہ سگنلز
- انرجائز کرنے سے پہلے کوائل وولٹیج کی تصدیق کریں — غلط کوائل وولٹیج فوری طور پر کوائل کی خرابی (بہت زیادہ) یا ناکافی ہولڈنگ فورس (بہت کم) کی وجہ سے رابطہ ویلڈنگ کا سبب بنتا ہے۔
سرکٹ بریکر کی تنصیب
- مینوفیکچرر کی ٹارک کی وضاحتوں پر عمل کریں تمام ٹرمینل کنکشنز کے لیے بالکل درست — ڈھیلے کنکشن بریکر کے زیادہ گرم ہونے اور پینل میں آگ لگنے کی سب سے بڑی وجہ ہیں۔
- تنصیب کے مقام پر دستیاب فالٹ کرنٹ کے خلاف انٹرپٹنگ صلاحیت کی تصدیق کریں تنصیب کے مقام پر دستیاب فالٹ کرنٹ کے خلاف انٹرپٹنگ صلاحیت کی تصدیق کریں
- NEC 110.26 ورکنگ کلیئرنس برقرار رکھیں — محفوظ آپریشن اور دیکھ بھال کے لیے پینل کے سامنے کم از کم 36 انچ
- سرکٹس کو واضح طور پر لیبل لگائیں NEC 408.4 کی ضروریات کے مطابق
- ٹرپ کی فعالیت کی جانچ کریں بریکر کے ٹیسٹ بٹن (RCD/GFCI اقسام کے لیے) کا استعمال کرتے ہوئے یا مناسب آپریشن کی تصدیق کر کے تنصیب کے بعد
خرابیوں کا سراغ لگانا: کانٹیکٹر بمقابلہ سرکٹ بریکر کے عام مسائل
کنٹیکٹر ٹربل شوٹنگ گائیڈ
| علامت | ممکنہ وجوہات | تشخیصی اقدامات | مسائل کے حل |
|---|---|---|---|
| کنٹیکٹر بند نہیں ہو رہا ہے۔ | کنٹرول پاور نہیں ہے، کوائل فیل ہو گیا ہے، میکانکی بائنڈنگ، کنٹرول فیوز اڑ گیا ہے۔ | کوائل وولٹیج کی پیمائش کریں؛ کنٹرول سرکٹ کی تسلسل چیک کریں؛ جسمانی رکاوٹ کے لیے معائنہ کریں۔ | کنٹرول پاور بحال کریں؛ کوائل کو تبدیل کریں؛ میکانزم کو آزاد کریں؛ کنٹرول فیوز کو تبدیل کریں۔ |
| کانٹیکٹر میں گنگناہٹ یا چیٹر کی آواز آتی ہے۔ | کم کوائل وولٹیج، ٹوٹی ہوئی شیڈنگ رنگ، آلودہ پول فیس | لوڈ کے تحت کوائل ٹرمینلز پر وولٹیج کی پیمائش کریں؛ مقناطیسی سطحوں کا معائنہ کریں۔ | وولٹیج سپلائی درست کریں؛ شیڈنگ رنگ کو تبدیل کریں؛ مقناطیسی اسمبلی کو صاف یا تبدیل کریں۔ |
| کنٹیکٹس ویلڈ ہو کر بند ہو جاتے ہیں۔ | ضرورت سے زیادہ انرش کرنٹ، غلط یوٹیلائزیشن کیٹیگری، کنٹیکٹس اپنی زندگی کے اختتام کے قریب، ناکافی اپ اسٹریم پروٹیکشن | اصل لوڈ کرنٹ بمقابلہ ریٹنگ چیک کریں؛ یوٹیلائزیشن کیٹیگری کی تصدیق کریں؛ کنٹیکٹ سطحوں کا معائنہ کریں۔ | کانٹیکٹر کا سائز بڑھائیں؛ یوٹیلائزیشن کیٹیگری درست کریں؛ کنٹیکٹس کو تبدیل کریں؛ SCPD کی تصدیق کریں۔ |
| کنٹیکٹ تیزی سے ختم ہو جاتے ہیں۔ | ریٹیڈ فریکوئنسی سے زیادہ پر کام کرنا، غلط AC/DC ریٹنگ، آلودہ ماحول | سوئچنگ فریکوئنسی کا جائزہ لیں؛ AC بمقابلہ DC ایپلیکیشن کی تصدیق کریں؛ ماحول کا معائنہ کریں۔ | فریکوئنسی کو کم کریں یا سائز بڑھائیں؛ ڈیوائس کا انتخاب درست کریں؛ انکلوژر سیلنگ کو بہتر بنائیں۔ |
| ٹرمینلز پر زیادہ گرم ہونا | ڈھیلے کنکشن، کم سائز کے کنڈکٹر، خراب شدہ ٹرمینلز | تھرموگرافک اسکین؛ ٹارک چیک؛ مزاحمت کی پیمائش | کنکشن کو دوبارہ ٹارک کریں؛ کنڈکٹرز کا سائز بڑھائیں؛ ٹرمینلز کو صاف یا تبدیل کریں۔ |
سرکٹ بریکر ٹربل شوٹنگ گائیڈ
| علامت | ممکنہ وجوہات | تشخیصی اقدامات | مسائل کے حل |
|---|---|---|---|
| پریشان کن ٹرپنگ | اوورلوڈڈ سرکٹ، ڈھیلے کنکشن کی وجہ سے ہیٹنگ، لوڈ کے لیے غلط ٹرپ کرو، مشترکہ نیوٹرل | اصل لوڈ کرنٹ کی پیمائش کریں؛ تمام کنکشن چیک کریں؛ لوڈ کی خصوصیات کے مقابلے میں ٹرپ کرو کی تصدیق کریں۔ | لوڈز کو دوبارہ تقسیم کریں؛ کنکشن کو دوبارہ ٹارک کریں؛ درست ٹرپ کرو منتخب کریں؛ نیوٹرلز کو الگ کریں۔ |
| بریکر معلوم فالٹ کے دوران ٹرپ نہیں ہوتا ہے۔ | فیلڈ ٹرپ میکانزم، ایپلیکیشن کے لیے غلط بریکر، بریکر سروس لائف سے آگے | انجیکشن آلات کے ساتھ پیشہ ورانہ جانچ کی ضرورت ہے۔ | بریکر کو فوری طور پر تبدیل کریں — یہ ایک سنگین حفاظتی خطرہ ہے۔ |
| بریکر ری سیٹ نہیں ہوتا ہے۔ | مسلسل ڈاؤن اسٹریم فالٹ، میکانکی نقصان، لاک آؤٹ پوزیشن میں ٹرپ | شارٹ سرکٹس یا گراؤنڈ فالٹس کے لیے ڈاؤن اسٹریم چیک کریں؛ بریکر میکانزم کا معائنہ کریں۔ | پہلے فالٹ کو صاف کریں؛ اگر میکانزم کو نقصان پہنچا ہے تو بریکر کو تبدیل کریں۔ |
| بریکر ہینڈل گرم ہے۔ | ڈھیلے اندرونی یا بیرونی کنکشن، مسلسل اوورلوڈ، بریکر اپنی زندگی کے اختتام پر | تھرموگرافک اسکین؛ لوڈ کرنٹ کی پیمائش کریں؛ کنکشن ٹارک چیک کریں۔ | کنکشن کو دوبارہ ٹارک کریں یا تبدیل کریں؛ لوڈ کو کم کریں؛ اگر اندرونی ہیٹنگ برقرار رہتی ہے تو بریکر کو تبدیل کریں۔ |
| بریکر ری سیٹ پر فوری طور پر ٹرپ ہو جاتا ہے۔ | لوڈ سائیڈ پر مسلسل شارٹ سرکٹ یا گراؤنڈ فالٹ | تمام لوڈز کو منقطع کریں؛ فالٹڈ سرکٹ کو الگ کرنے کے لیے ایک وقت میں ایک کو دوبارہ جوڑیں۔ | دوبارہ توانائی دینے سے پہلے فالٹڈ سرکٹ کی مرمت کریں۔ |
لاگت اور لائف سائیکل تجزیہ: کانٹیکٹر بمقابلہ سرکٹ بریکر
ملکیت کی کل لاگت کو سمجھنا ایک کے بدلے دوسرے کو تبدیل کرنے کی غلط معیشت کے مقابلے میں مناسب ڈیوائس کے انتخاب کو درست ثابت کرنے میں مدد کرتا ہے۔.
کانٹیکٹر لائف سائیکل اکنامکس
ایک معیاری 3-پول AC-3 کانٹیکٹر جس کی ریٹنگ 95A ہے عام طور پر $80–$200 لاگت آتی ہے، جس میں کنٹیکٹ کٹس $20–$50 میں دستیاب ہیں۔ موٹر سرکٹ میں جو دن میں 20 بار سائیکل کرتا ہے:
- AC-3 پر الیکٹریکل لائف: ~1,000,000 آپریشن ÷ 20 آپریشن/دن ÷ 365 دن = ~137 سال کنٹیکٹ لائف کے
- دیکھ بھال: سالانہ معائنہ، کنٹیکٹ کی صفائی، اور ٹارک چیک — تقریباً 30 منٹ کی مزدوری
- متبادل کنٹیکٹس: ہیوی ڈیوٹی ایپلی کیشنز میں ہر 5–10 سال میں — $20–$50 فی سیٹ
سرکٹ بریکر لائف سائیکل اکنامکس
ایک معیاری MCCB جس کی ریٹنگ 100A ہے اور 25kA انٹرپٹنگ صلاحیت ہے عام طور پر $150–$400 لاگت آتی ہے۔ صرف پروٹیکشن کے کردار میں:
- مکینیکل زندگی: ~20,000 آپریشن — 20–30 سال کی سروس لائف میں متوقع چند سو آپریشنز کے لیے کافی ہے۔
- دیکھ بھال: ہر 3–5 سال میں ٹرپ ٹیسٹنگ؛ سالانہ تھرموگرافک اسکیننگ — تقریباً 15–30 منٹ فی ٹیسٹ
- متبادل: عام طور پر 20–30 سال کے وقفوں پر جب تک کہ فالٹ کے حالات میں ٹرپ نہ ہو۔
غلط استعمال کی لاگت
ایک $300 MCCB کو روزانہ موٹر سوئچ (20 سائیکل/دن) کے طور پر استعمال کرنے سے اس کے 10,000 الیکٹریکل آپریشنز تقریباً ختم ہو جاتے ہیں۔ 18 مہینے. پھر بریکر کو تبدیل کرنا ضروری ہے — $300 پلس مزدوری، ڈاؤن ٹائم، اور تبدیلی کرنے سے پہلے پروٹیکشن کی ناکامی کا خطرہ۔.
ایک $150 کانٹیکٹر وہی سوئچنگ ڈیوٹی انجام دیتے ہوئے کئی دہائیوں تک چلتا ہے۔ کانٹیکٹر کو ختم کرنے سے $150 کی “بچت” ہر 18 مہینے میں $300+ فی تبدیلی، پلس پروڈکشن ڈاؤن ٹائم کی لاگت آتی ہے۔.
موٹر سرکٹ کے لیے 10 سالہ کل لاگت کا موازنہ جو 20 بار/دن سوئچ کرتا ہے:
| طریقہ کار | آلات | 10 سالہ ڈیوائس کی قیمت | 10 سالہ دیکھ بھال کی قیمت | کل |
|---|---|---|---|---|
| درست: کنٹیکٹر + بریکر | $150 کنٹیکٹر + $300 بریکر + $50 اوورلوڈ ریلے | $500 + $50 (ایک کانٹیکٹ کٹ) = $550 | ~$500 (سالانہ معائنہ) | ~$1,050 |
| غلط: بریکر صرف سوئچ کے طور پر | $300 بریکر × 6 تبدیلیاں | $1,800 | ~$300 + غیر منصوبہ بند ڈاؤن ٹائم کے اخراجات | >$2,100+ |
درست ڈیزائن کی قیمت آدھی ہے اور یہ ڈرامائی طور پر بہتر وشوسنییتا فراہم کرتا ہے۔.
اکثر پوچھے گئے سوالات
کنٹیکٹر اور سرکٹ بریکر کے درمیان بنیادی فرق کیا ہے؟
ایک کنٹیکٹر کو اس کے لیے ڈیزائن کیا گیا ہے بار بار سوئچنگ اور ریموٹ کنٹرول عام آپریشن کے دوران برقی بوجھ کا۔ ایک سرکٹ بریکر کو اس کے لیے ڈیزائن کیا گیا ہے اوور کرنٹ پروٹیکشن — اوورلوڈ یا شارٹ سرکٹ کی صورت میں خود بخود سرکٹ کو منقطع کرنا۔ کنٹیکٹرز کنٹرول کرتے ہیں۔ بریکرز حفاظت کرتے ہیں۔ زیادہ تر صنعتی ایپلی کیشنز میں، دونوں ڈیوائسز مل کر کام کرتے ہیں۔.
کیا میں روزانہ موٹر کو شروع اور بند کرنے کے لیے سرکٹ بریکر کو بطور کنٹیکٹر استعمال کر سکتا ہوں؟
تکنیکی طور پر، ایک سرکٹ بریکر ایک سرکٹ کو کھول اور بند کر سکتا ہے۔ تاہم، اسے بار بار آپریشنل سوئچنگ کے لیے استعمال نہیں کیا جانا چاہیے۔ سرکٹ بریکرز کی درجہ بندی تقریباً 10,000-25,000 مکینیکل آپریشنز کے لیے ہوتی ہے - جو کبھی کبھار مینٹیننس سوئچنگ کے لیے کافی ہے، لیکن روزانہ موٹر اسٹارٹ/اسٹاپ سائیکلز کے لیے بہت کم ہے۔ اس طرح بریکر کا استعمال رابطے کی تیزی سے گھسائی، رابطے کی مزاحمت میں اضافہ، ناقابل اعتماد تحفظ، اور قبل از وقت ناکامی کا باعث بنتا ہے۔.
کیا ایک کنٹیکٹر اوور کرنٹ پروٹیکشن کے لیے سرکٹ بریکر کی جگہ لے سکتا ہے؟
نہیں، ایک کنٹیکٹر میں اوورلوڈ یا شارٹ سرکٹ کا پتہ لگانے کی کوئی صلاحیت نہیں ہوتی ہے۔ یہ غیر معمولی کرنٹ کو محسوس نہیں کر سکتا اور خود بخود ٹرپ نہیں ہو سکتا۔ یہاں تک کہ اگر بیرونی سگنل کے ذریعے ڈی انرجائز کیا جائے، تو بھی کنٹیکٹر کیلیبریٹڈ، خودکار اوور کرنٹ پروٹیکشن فراہم نہیں کرتا ہے جس کی کوڈز اور معیارات ضرورت کرتے ہیں۔ شارٹ سرکٹ کرنٹ کنٹیکٹر کے کانٹیکٹس کو ویلڈ کر سکتا ہے، جس سے خطرناک صورتحال پیدا ہو سکتی ہے۔.
موٹر سٹارٹرز میں بریکر، کنٹیکٹر، اور اوورلوڈ ریلے کیوں استعمال ہوتے ہیں؟
کیونکہ ہر ڈیوائس ایک مختلف ضرورت کو پورا کرتی ہے: بریکر فراہم کرتا ہے شارٹ سرکٹ تحفظ (اعلی شدت، تیز رفتار)، کنٹیکٹر فراہم کرتا ہے سوئچنگ کنٹرول (بار بار، ریموٹ آپریشن)، اور اوورلوڈ ریلے فراہم کرتا ہے موٹر کے لیے تھرمل اوورلوڈ تحفظ (مسلسل معتدل اوور کرنٹ جو موٹر کی تھرمل حدود کے مطابق کیلیبریٹ کیا گیا ہے)۔ یہ مجموعہ کسی بھی ایک ڈیوائس کے مقابلے میں زیادہ مضبوط، محفوظ اور دیرپا ہے جو تینوں کردار ادا کرنے کی کوشش کر رہی ہے۔.
کنٹیکٹر منتخب کرتے وقت یوٹیلائزیشن کیٹیگری کیوں اہم ہے؟
کیونکہ لوڈ کی قسم کنٹیکٹ کے گھسنے پر ڈرامائی طور پر اثر انداز ہوتی ہے۔ ایک کنٹیکٹر جو AC-1 (مزاحمتی) پر 95A کی درجہ بندی رکھتا ہے، وہ AC-3 (موٹر اسٹارٹنگ) پر صرف 60A اور AC-4 (موٹر انچنگ/ریورسنگ) پر 40A کے لیے موزوں ہو سکتا ہے۔ موٹر ایپلیکیشن کے لیے AC-1 ریٹنگ کی بنیاد پر انتخاب کرنے کے نتیجے میں انڈر سائزنگ ہوتی ہے، جس سے کنٹیکٹ تیزی سے ختم ہوتا ہے، زیادہ گرم ہوتا ہے، ویلڈنگ ہوتی ہے اور قبل از وقت ناکامی ہوتی ہے۔.
کنٹیکٹر کے کانٹیکٹس آپس میں کیوں جڑ جاتے ہیں؟
کانٹیکٹ ویلڈنگ عام طور پر اس وجہ سے ہوتی ہے: (1) کنٹیکٹر کی یوٹیلائزیشن کیٹیگری ریٹنگ سے زیادہ انرش کرنٹ، (2) ناکافی اپ اسٹریم شارٹ سرکٹ پروٹیکشن جو فالٹ کرنٹ کو کنٹیکٹر سے گزرنے دیتا ہے، (3) وولٹیج ٹرانزینٹس جو دوبارہ اسٹرائیکنگ آرکس کا سبب بنتے ہیں، یا (4) زندگی کے اختتام پر کانٹیکٹس جن میں کانٹیکٹ میٹریل کم ہوتا ہے۔ مناسب سائزنگ، درست یوٹیلائزیشن کیٹیگری کا انتخاب، اور اپ اسٹریم پروٹیکشن زیادہ تر ویلڈنگ کے واقعات کو روکتے ہیں۔.
کیا ایک کنٹیکٹر سرکٹ بریکر سے زیادہ محفوظ ہے؟
حفاظتی لحاظ سے ان کا موازنہ نہیں کیا جا سکتا کیونکہ یہ مختلف حفاظتی افعال انجام دیتے ہیں۔ اپ سٹریم تحفظ کے بغیر ایک کنٹیکٹر غیر محفوظ ہے۔ ایک سرکٹ بریکر جسے بار بار سوئچنگ ڈیوٹی پر مجبور کیا جائے وہ غیر محفوظ ہے۔ حفاظت کا انحصار اس بات پر ہے کہ ہر ڈیوائس کو اس کے ڈیزائن کے مطابق درست طریقے سے استعمال کیا جائے۔ ایک اچھی طرح سے ڈیزائن کیے گئے نظام میں، دونوں ڈیوائسز اپنے متعلقہ کرداروں میں حفاظت میں معاون ثابت ہوتے ہیں۔.
موٹر سٹارٹرز کے لیے ٹائپ 1 اور ٹائپ 2 کوآرڈینیشن میں کیا فرق ہے؟
ٹائپ 1 کوآرڈینیشن (IEC 60947-4-1) کنٹیکٹر اور اوورلوڈ ریلے کو شارٹ سرکٹ کے دوران نقصان پہنچانے کی اجازت دیتا ہے، جس کے بعد معائنہ اور ممکنہ تبدیلی کی ضرورت ہوتی ہے۔. ٹائپ 2 کوآرڈینیشن شارٹ سرکٹ کے بعد اسٹارٹر کو مکمل طور پر فعال رہنے کی ضرورت ہوتی ہے، بغیر کسی نقصان کے صرف آسانی سے تبدیل ہونے والے حصوں جیسے کانٹیکٹ ٹپس۔ ٹائپ 2 کی ابتدائی قیمت زیادہ ہوتی ہے لیکن یہ اہم ایپلی کیشنز میں زیادہ اپ ٹائم اور کم لائف سائیکل لاگت فراہم کرتا ہے۔.
کنٹیکٹرز اور سرکٹ بریکرز کو کتنی بار مینٹین کرنا چاہیے؟
کانٹیکٹرز: معیاری صنعتی ماحول میں سالانہ معائنہ کریں — کانٹیکٹ کی حالت چیک کریں، کانٹیکٹ ریزسٹنس کی پیمائش کریں، کوائل آپریشن کی تصدیق کریں، کنکشنز کو دوبارہ ٹارک کریں، اور آرک چیوٹس کو صاف کریں۔ ہائی ڈیوٹی ایپلی کیشنز میں سال میں دو بار معائنہ کی ضرورت پڑ سکتی ہے۔.
سرکٹ بریکر: سیکنڈری انجیکشن ٹیسٹنگ کا استعمال کرتے ہوئے ہر 3-5 سال میں ٹرپ فنکشن کی جانچ کریں۔ سالانہ تھرموگرافک اسکین کریں اور کنکشنز پر ٹارک چیک کریں۔ اہم ایپلی کیشنز میں MCCBs اور ACBs کو میکانزم اسٹکنگ کو روکنے کے لیے سالانہ طور پر چلایا جانا چاہیے (کھولیں/بند کریں)۔.
کیا کوئی ایسی ڈیوائسز ہیں جو کنٹیکٹر اور سرکٹ بریکر کے فنکشنز کو یکجا کرتی ہیں؟
جی ہاں موٹر پروٹیکشن سرکٹ بریکرز (MPCBs) ایک ہی ڈیوائس میں سوئچنگ، اوورلوڈ اور شارٹ سرکٹ پروٹیکشن کو یکجا کرتے ہیں۔ وہ چھوٹے موٹرز کے لیے کمپیکٹ اور لاگت سے موثر ہیں۔ تاہم، ان میں عام طور پر وقف کنٹیکٹرز کے مقابلے میں کم سوئچنگ برداشت ہوتی ہے اور وہ ریموٹ کنٹرول کی اتنی ہی لچک فراہم نہیں کر سکتے ہیں۔ ہائی فریکوئنسی سوئچنگ یا پیچیدہ آٹومیشن کی ضروریات کے لیے، علیحدہ کنٹیکٹر پلس بریکر اپروچ اب بھی بہتر ہے۔.
نتیجہ: کنٹیکٹر بمقابلہ سرکٹ بریکر — شراکت دار، متبادل نہیں
کنٹیکٹر بمقابلہ سرکٹ بریکر کا موازنہ ایک کو دوسرے پر منتخب کرنے کے بارے میں نہیں ہے۔ یہ سمجھنے کے بارے میں ہے کہ یہ ڈیوائسز بنیادی طور پر مختلف مسائل کو حل کرتے ہیں اور زیادہ تر صنعتی اور تجارتی نظاموں میں، تکمیلی شراکت داروں کے طور پر مل کر کام کرتے ہیں۔.
ایک کنٹیکٹر کنٹرولڈ، بار بار سوئچنگ کے لیے ہے۔. یہ وہ ورک ہارس ہے جو موٹرز کو اسٹارٹ کرتا ہے، لائٹنگ کو سوئچ کرتا ہے، اور آٹومیشن کمانڈز کا جواب دیتا ہے — دن بہ دن، اپنی سروس لائف میں لاکھوں بار۔.
ایک سرکٹ بریکر حفاظتی مداخلت کے لیے ہے۔. یہ وہ محافظ ہے جو خاموشی سے بیٹھتا ہے، کرنٹ کو محفوظ طریقے سے لے جاتا ہے، اور فیصلہ کن طور پر مداخلت کرتا ہے جب اوور کرنٹ سرکٹ کو خطرہ ہوتا ہے — ان فالٹس کو صاف کرتا ہے جو کنڈکٹرز، آلات کو تباہ کر دیں گے، اور ممکنہ طور پر لوگوں کو نقصان پہنچائیں گے۔.
ہر الیکٹریکل پروفیشنل کے لیے اہم نکات:
- کبھی بھی ایک کو دوسرے کے لیے متبادل نہ کریں۔. ایک کنٹیکٹر حفاظت نہیں کر سکتا۔ ایک بریکر بار بار سوئچ نہیں کر سکتا۔.
- کنٹیکٹرز کو یوٹیلائزیشن کیٹیگری کے لحاظ سے سائز کریں،, نہ کہ ہیڈ لائن کرنٹ ریٹنگز کے لحاظ سے۔ موٹرز کے لیے AC-3، شدید ڈیوٹی کے لیے AC-4۔.
- بریکرز کو انٹراپٹنگ کیپیسٹی اور ٹرپ خصوصیات کے لحاظ سے سائز کریں،, نہ کہ صرف مسلسل کرنٹ ریٹنگ کے لحاظ سے۔.
- موٹر سرکٹس کو دونوں کی ضرورت ہے — مکمل تحفظ اور کنٹرول کے لیے ایک اوورلوڈ ریلے بھی۔.
- درست ڈیزائن کی کل لاگت ہمیشہ کم ہوتی ہے غلط استعمال، قبل از وقت ناکامی، اور غیر منصوبہ بند ڈاؤن ٹائم کی لاگت سے۔.
جب آپ ہر ڈیوائس کو وہ کام کرنے کے لیے ڈیزائن کرتے ہیں جس کے لیے اسے بنایا گیا تھا، تو آپ کو ایسے پینلز ملتے ہیں جو زیادہ محفوظ، زیادہ قابل اعتماد، دیکھ بھال کے لیے کم مہنگے، اور قابل اطلاق کوڈز اور معیارات کے مطابق مکمل طور پر ہوتے ہیں۔.
متعلقہ مضامین
- کنٹیکٹر بمقابلہ موٹر اسٹارٹر: فرق کو سمجھنا
- ایک AC کنٹیکٹر کے اندر: اجزاء اور ڈیزائن لاجک
- سیفٹی کنٹیکٹر بمقابلہ اسٹینڈرڈ کنٹیکٹر: فورس گائیڈڈ کانٹیکٹس گائیڈ
- کنٹیکٹرز بمقابلہ ریلے: اہم فرق کو سمجھنا
- سرکٹ بریکرز کی اقسام: مکمل گائیڈ
- MCCB بمقابلہ MCB: کیسے منتخب کریں
- مولڈڈ کیس سرکٹ بریکر (MCCB) کیا ہے؟
- سرکٹ بریکر بمقابلہ آئسولیٹر سوئچ: اہم اختلافات
- ماڈیولر رابطہ کنندہ بمقابلہ روایتی رابطہ کنندہ
