Ligtas ba na Baliktarin ang Pagpapakain sa isang Circuit Breaker?
Oo, karamihan sa mga karaniwang circuit breaker ay maaaring baliktarin ang pagpapakain—ngunit kung hindi sila minarkahan ng mga itinalagang terminal na “Line” at “Load”. Sa ilalim ng NEC 705.30(D) at UL 489 na mga protocol sa pagsubok, ang mga breaker na walang mga directional na marka ay nasuri para sa overcurrent tripping sa parehong direksyon. Ang mga breaker na may mga label na “Line”/”Load”, kabilang ang karamihan sa mga uri ng AFCI at GFCI, ay hindi dapat kailanman i-backfeed maliban kung partikular na nakalista para sa application na iyon.
Mga Pangunahing Takeaway
- Ang isang circuit breaker na walang mga markang “Line” at “Load” ay karaniwang angkop para sa reverse feeding sa ilalim ng parehong mga balangkas ng NEC at IEC.
- Ang mga circuit breaker na minarkahan ng “Line” at “Load” ay hindi dapat i-backfeed—ito ay isang mahigpit na kinakailangan ng NEC (705.30(D), dating 690.10(E)).
- Inaatasan ng UL 489 na ang mga MCCB na may reverse-feed-rated ay dapat subukan para sa overcurrent tripping mula sa parehong direksyon ng kasalukuyang (talata 7.1.1.18).
- Lahat ng low-voltage power circuit breaker na nakalista sa ilalim ng UL 1066 ay likas na na-rate para sa reverse feed.
- Ang mga AFCI at GFCI breaker ay gumagamit ng line-powered na electronics at halos lahat ay hindi angkop para sa backfeed maliban kung ang tagagawa ay nagbibigay ng isang tiyak na listahan.
- Ang isang reverse-fed breaker sa posisyon na OFF o TRIPPED ay mayroon pa ring mga energized na terminal—na lumilikha ng isang seryosong panganib sa kaligtasan ng mga tauhan.
- Kinakailangan ng NEC 408.36(D) na ang mga plug-in type na backfed breaker ay dapat na secure gamit ang isang karagdagang fastener na pumipigil sa hindi sinasadyang pagtanggal.
- Ang IEC 60947-2 ay hindi tahasang nagbabawal sa reverse feeding, ngunit ang data sheet ng tagagawa ang namamahala sa pagiging permisible.
Ano ang Ibig Sabihin ng Reverse Feeding (Backfeeding) sa isang Circuit Breaker?
Sa isang karaniwang pag-install, ang kasalukuyang dumadaloy sa isang circuit breaker sa pamamagitan ng mga terminal ng “line” nito (na konektado sa supply) at lumalabas sa pamamagitan ng mga terminal ng “load” nito (na konektado sa downstream circuit). Ang reverse feeding—na tinatawag ding backfeeding—ay binabaligtad ang kaayusang ito: ang kasalukuyang pumapasok sa pamamagitan ng kung ano ang karaniwang magiging mga terminal ng load at lumalabas sa pamamagitan ng mga terminal ng line.
Ang configuration na ito ay kadalasang lumilitaw sa tatlong mga sitwasyon:
- Solar photovoltaic (PV) interconnection, kung saan ang isang grid-tied inverter ay nagpapakain ng kuryente pabalik sa isang panel sa pamamagitan ng isang nakalaang breaker.
- Generator backfeed sa pamamagitan ng isang interlock kit o transfer arrangement.

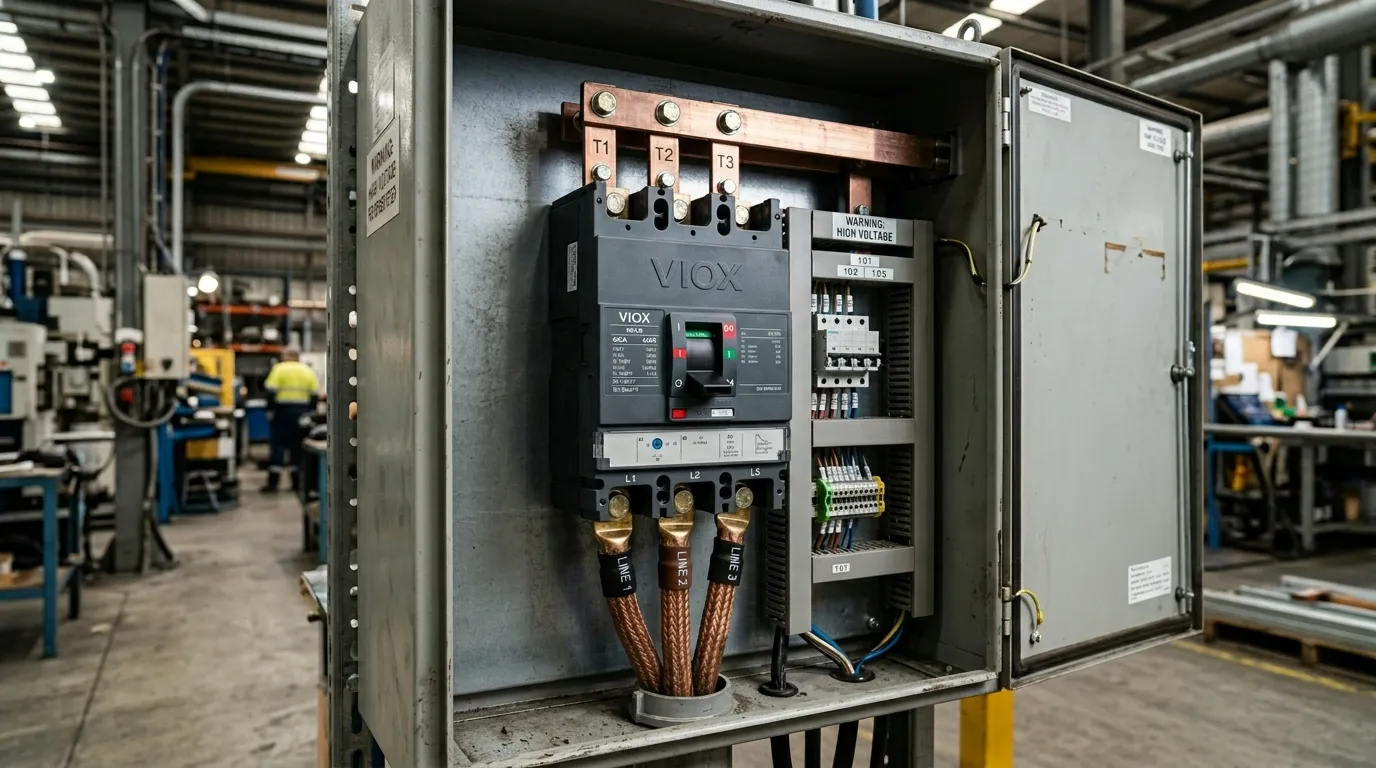

- Pag-optimize ng disenyo ng panel, kung saan ang pisikal na pagruruta ng mga busbar at cable ay ginagawang mas praktikal ang mga bottom-fed na pangunahing breaker kaysa sa mga top-fed na configuration.

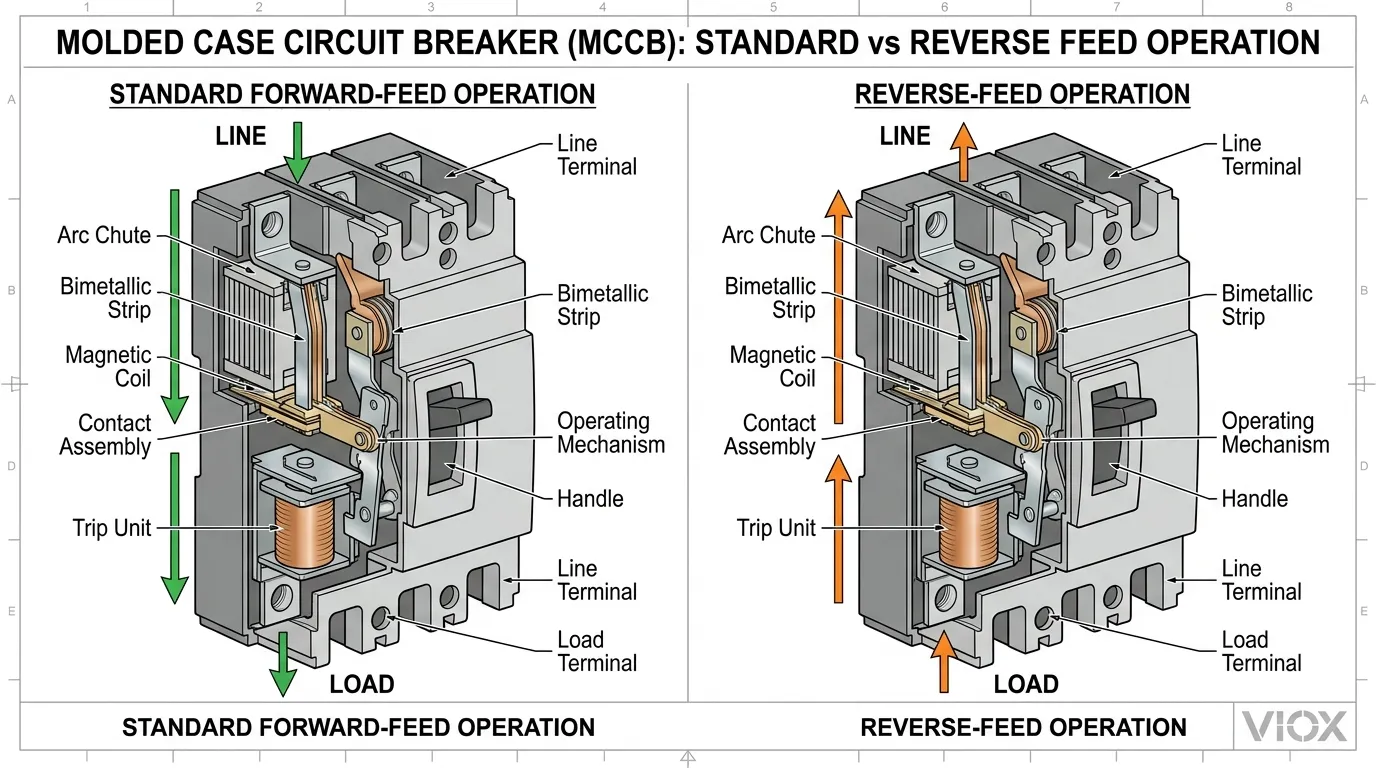

Ang pag-unawa sa pagkakaiba sa pagitan ng forward-fed at reverse-fed na operasyon ay mahalaga dahil ang panloob na arc-quenching geometry, trip unit power supply, at overcurrent trip behavior ng isang breaker ay maaaring nakadepende sa direksyon. Hindi lahat mga uri ng circuit breaker ay idinisenyo upang pangasiwaan ang kasalukuyang mula sa parehong direksyon.
Mga Panuntunan ng NEC para sa mga Reverse-Fed na Circuit Breaker
Tinutugunan ng National Electrical Code ang backfeeding sa iba't ibang mga artikulo. Ang mga panuntunan ay nagbago sa pamamagitan ng sunud-sunod na mga code cycle, kung saan ang 2020 at 2023 na mga edisyon ay pinagsama-sama ang mga kinakailangan sa ilalim ng Artikulo 705.
NEC 705.30(D) — Angkop para sa Backfeed
Ito ang pangunahing seksyon na namamahala. Nagtatatag ito ng isang malinaw na prinsipyo:
- Fused disconnects ay karaniwang angkop para sa backfeed maliban kung minarkahan ng iba.
- Mga circuit breaker na walang mga label na “Line” at “Load” ay angkop para sa backfeed—ang mga ito ay nasubukan at nasuri para sa bidirectional na daloy ng kasalukuyang.
- Mga circuit breaker na minarkahan ng “Line” at “Load” ay maaari lamang i-backfeed kung mayroon silang isang tiyak na listahan at rating para sa reverse-feed na operasyon.
Nililinaw ng Fine Print Note (FPN) sa code ang lohika: ang mga breaker na minarkahan ng mga directional na terminal ay nasuri lamang sa minarkahang direksyon. Ang mga hindi minarkahang breaker ay nasuri sa parehong direksyon sa panahon ng proseso ng listahan ng UL.
NEC 408.36(D) — Mga Kinakailangan sa Pagkakabit
Ang mga plug-in type na breaker na backfed at ginamit upang wakasan ang mga field-installed na hindi naka-ground na supply conductor ay dapat na secure sa lugar sa pamamagitan ng isang karagdagang fastener. Ang fastener na ito ay dapat mangailangan ng higit pa sa isang simpleng paghila upang palayain ang device mula sa pagkakakabit nito. Ang layunin ay upang pigilan ang isang backfed breaker—na may mga live na busbar sa mga stab connection nito—mula sa hindi sinasadyang pagkakalas.
NEC 404.6 — Paglalagay ng Senyas para sa Maramihang Pinagmulan
Kapag ang kagamitan ay maaaring ma-energize mula sa higit sa isang pinagmulan (isang karaniwang senaryo sa mga backfeed application), kinakailangan ng NEC ang permanenteng paglalagay ng senyas. Ang babalang ito ay nag-aalerto sa mga tauhan ng maintenance na ang pag-de-energize sa pangunahing breaker ay hindi kinakailangang ginagawang ligtas ang lahat ng mga conductor.
NEC 110.3(B) — Nakalista at Naka-label na Kagamitan
Kinakailangan ng pangunahing panuntunang ito na ang lahat ng kagamitan ay dapat na i-install alinsunod sa listahan at paglalagay ng label nito. Para sa mga reverse-fed na breaker, nangangahulugan ito na ang dokumentasyon ng tagagawa ang pinakamataas na awtoridad. Kung ang listahan ng UL ng isang breaker ay hindi kasama ang reverse-feed suitability, ang pag-backfeed dito ay lumalabag sa seksyon na ito kahit na ang mga terminal ay minarkahan.
Mga Panuntunan ng IEC 60947-2 para sa Reverse Connection
Ang diskarte ng IEC sa reverse feeding ay naiiba sa balangkas ng NEC sa istraktura ngunit umaabot sa isang functionally na katulad na konklusyon.
Ang IEC 60947-2, ang internasyonal na pamantayan na namamahala sa molded case circuit breaker at iba pang mga low-voltage switching device, ay hindi naglalaman ng isang tahasang pagbabawal laban sa reverse connection. Gayunpaman, ang pamantayan ay hindi rin nagbibigay ng blanket approval. Ang mga nagpapasya na mga kadahilanan sa ilalim ng sistema ng IEC ay:
- Pagdedeklara ng tagagawa: Dapat ipahiwatig ng teknikal na data sheet ng breaker ang pagiging angkop para sa reverse connection. Kung tinukoy ng dokumentasyon ng tagagawa ang mga itinalagang supply at load terminal, ang breaker ay dapat na i-install nang naaayon.
- Pagpapatunay ng kapasidad ng pagbasag: Ang rated breaking capacities (Icu at Ics) na inilathala ng tagagawa ay may bisa lamang para sa nasubok na direksyon ng koneksyon maliban kung tahasang nakasaad sa data sheet.
- Trip unit sensitivity: Mga electronic trip unit na pinapagana ng mga line-side current transformer ay maaaring hindi gumana nang tama kapag ang kasalukuyang pumapasok mula sa kabaligtaran na direksyon. Ang mga thermal-magnetic trip unit, sa kabilang banda, ay karaniwang hindi sensitibo sa direksyon dahil umaasa sila sa bimetallic deflection at electromagnetic force—na parehong tumutugon sa magnitude ng kasalukuyang anuman ang direksyon ng daloy.
Sa pagsasagawa, karamihan sa mga IEC-rated na karaniwang MCCB at MCBmula sa mga kagalang-galang na tagagawa ay bidirectional. Ngunit ang pasanin ng pagpapatunay ay nasa taga-disenyo, hindi sa code.
Mga Kinakailangan sa Listahan ng UL para sa mga Backfeed-Rated na Breaker
UL 489 — Molded Case Circuit Breakers
Itinataguyod ng UL 489 ang protocol sa pagsubok para sa Mga MCCB na ibinebenta sa North America. Upang makakuha ng isang reverse-feed na listahan:
- Talata 7.1.1.18: Dapat subukan ang breaker para sa overcurrent tripping mula sa parehong direksyon. Tinitiyak nito na ang kurba ng paglalakbay mga katangian ay napapanatili anuman ang oryentasyon ng daloy ng kuryente.
- Talata 9.1.1.13: Ang mga kinakailangan sa pagmamarka ay nagdidikta na ang mga breaker na sinusuri lamang sa isang direksyon ay dapat magdala ng mga label na “Line” at “Load”. Ang mga breaker na pumasa sa bidirectional testing ay maaaring hindi isama ang mga markang ito.
- Talata 6.1.5.12: Dapat sumunod ang trip unit sa mga kinakailangan sa pagganap sa parehong direksyon ng feed.
UL 1066 — Low-Voltage Power Circuit Breakers
Lahat ng low-voltage power circuit breaker (karaniwang air circuit breaker na may rating na 800 A pataas) na nakalista sa ilalim ng UL 1066 ay mandatoryong angkop para sa reverse feed. Ito ay isang baseline na kinakailangan sa paglilista, hindi isang opsyonal na feature. Ginagawa nitong ACBs ang pinaka-unibersal na uri ng breaker na tugma sa backfeed sa merkado ng Hilagang Amerika.
Aling mga Uri ng Circuit Breaker ang Hindi Maaaring I-Reverse Feed?
Hindi lahat ng breaker ay humahawak ng backfeed nang pantay-pantay. Ang kritikal na variable ay kung paano pinapagana ang electronics ng breaker.
| Uri ng Breaker | Angkop na Reverse Feed | Dahilan |
|---|---|---|
| Karaniwang thermal-magnetic MCB (walang markang terminal) | ✅ Karaniwang angkop | Ang mga bimetallic at magnetic mechanism ay hindi sensitibo sa direksyon |
| Karaniwang thermal-magnetic MCCB (walang markang terminal) | ✅ Karaniwang angkop | Katulad ng nasa itaas; i-verify ang UL 489 bidirectional listing |

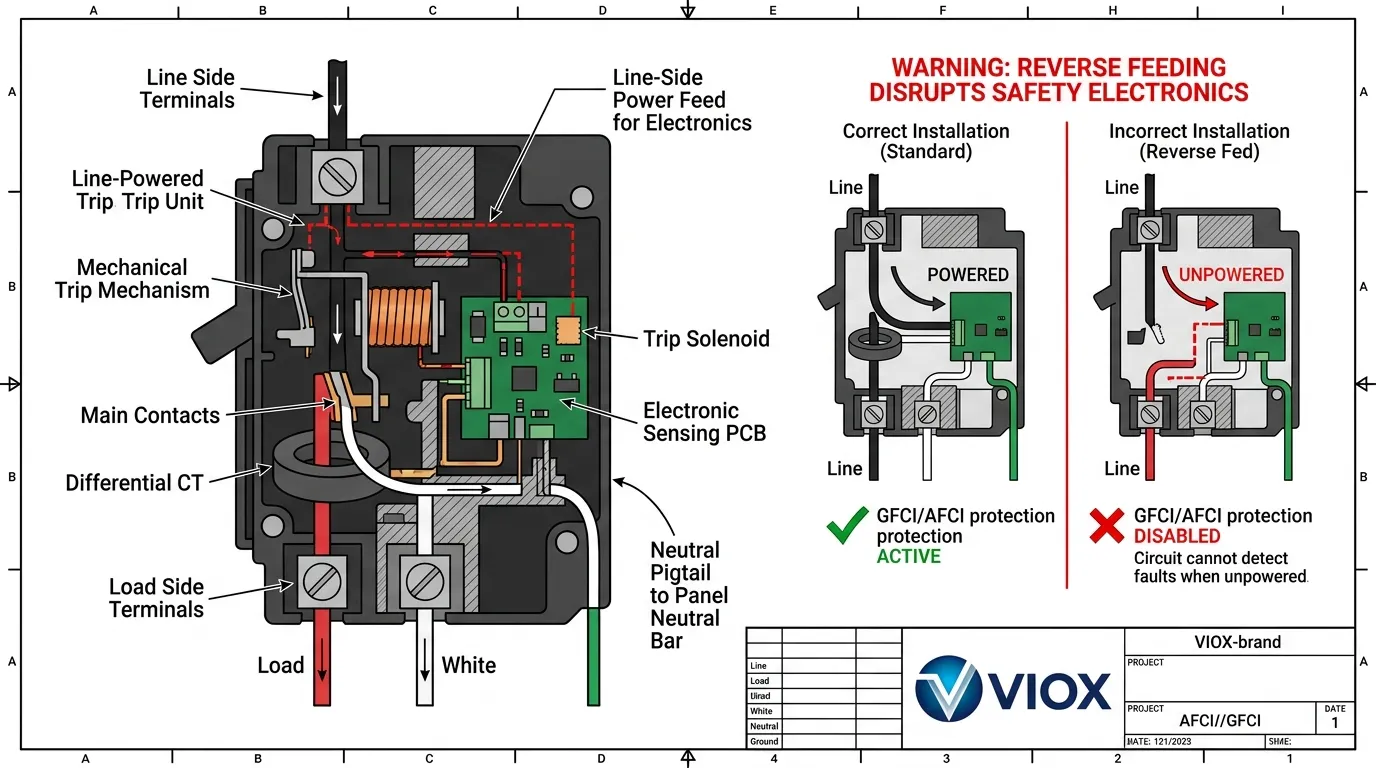

| AFCI breaker | ❌ Hindi angkop (maliban kung partikular na nakalista) | Ang arc-fault detection electronics ay line-powered sa pamamagitan ng pigtail |
| GFCI/Equipment ground-fault breaker | ❌ Hindi angkop (maliban kung partikular na nakalista) | Ang ground-fault sensing electronics ay line-powered |
| MCCB na may electronic trip unit (line-powered) | ⚠️ I-verify sa manufacturer | Ang mga CT na nagpapagana sa trip unit ay maaaring hindi tama ang pag-sense sa reverse |
| MCCB na may electronic trip unit (fault-powered) | ✅ Karaniwang angkop | Kinukuha ng mga CT ang power mula sa fault current anuman ang direksyon |
| Low-voltage power circuit breaker (UL 1066) | ✅ Palaging angkop | Ang reverse feed ay isang mandatoryong kinakailangan sa paglilista ng UL 1066 |
| DC circuit breaker | ❌ Sensitibo sa polarity | Ang disenyo ng arc-quenching ay directional; ang pagbaliktad ng polarity ay maaaring pumigil sa pagpatay ng arc |
Ang pagkakaiba sa pagitan ng line-powered at fault-powered na electronic trip unit ay partikular na mahalaga para sa mas malalaking MCCB na may ground-fault protection. Ang mga line-powered unit ay kumukuha ng operating current mula sa supply side sa pamamagitan ng mga internal CT—ang pagbaliktad ng feed ay maaaring magutom sa electronics at gawing hindi gumana ang ground-fault protection. Ang mga fault-powered unit ay nag-a-activate lamang sa panahon ng isang aktwal na fault event at karaniwang hindi gaanong sensitibo sa direksyon ng feed.
Mga Panganib sa Kaligtasan ng mga Reverse-Fed Breaker
Ang reverse feeding ay nagpapakilala ng isang partikular na panganib na hindi ipinapakita ng mga karaniwang forward-fed na instalasyon: kapag ang isang backfed breaker ay nasa posisyon na OFF o TRIPPED, ang mga terminal na karaniwang de-energized (ang “load” side sa isang karaniwang instalasyon) ay nananatiling buhay.
Lumilikha ito ng isang mapanganib na sitwasyon para sa mga tauhan ng maintenance na nag-aakala na ang paglipat ng isang breaker off ay naghihiwalay sa lahat ng mga naa-access na terminal. Sa isang forward-fed breaker, ang mga load terminal ay talagang patay kapag bumukas ang breaker. Sa isang reverse-fed breaker, ang supply ay konektado sa kung ano ang tila load side, at ang mga terminal na iyon ay nananatiling energized sa buong boltahe ng system anuman ang posisyon ng breaker.
Kasama sa mga hakbang sa pagpapagaan na kinakailangan ng code at pinakamahusay na kasanayan ang:
- Permanenteng babala bawat NEC 404.6, na nagpapahiwatig ng pagkakaroon ng maraming pinagmulan at ang posibilidad ng mga energized terminal kahit na naka-off ang breaker.
- Karagdagang mekanikal na pagkakabit bawat NEC 408.36(D) para sa plug-in type na backfed breaker.
- Mga pamamaraan ng pag-lockout/tagout na nagpapaliwanag sa binaligtad na direksyon ng feed.
- Malinaw na pag-label sa panel na nagpapakilala kung aling mga breaker ang backfed at mula sa anong pinagmulan.
Reverse Feeding sa Solar PV Installations
Ang mga backfed breaker ay ang karaniwang paraan ng interconnection para sa mga load-side-connected na solar PV inverter. Ang NEC Article 705 ay namamahala sa mga instalasyong ito, at maraming probisyon ang direktang tumutugon sa mga sitwasyon ng backfeed.
Ang Panuntunan ng 120% — NEC 705.12(B)(2)(3)(b)
Kapag nagkokonekta ng isang PV inverter sa isang umiiral na panelboard sa pamamagitan ng isang backfed breaker, ang kabuuan ng rating ng main breaker at ang rating ng PV breaker ay hindi dapat lumampas sa 120% ng rating ng busbar. Halimbawa, ang isang panel na may 200 A bus at isang 200 A main breaker ay maaaring tumanggap ng maximum na 40 A backfed PV breaker (200 × 1.20 = 240; 240 − 200 = 40). Ito Panuntunan ng 120% ay isa sa mga pinaka-karaniwang inilalapat na probisyon sa residential solar design.
Kinakailangan sa Posisyon ng Breaker

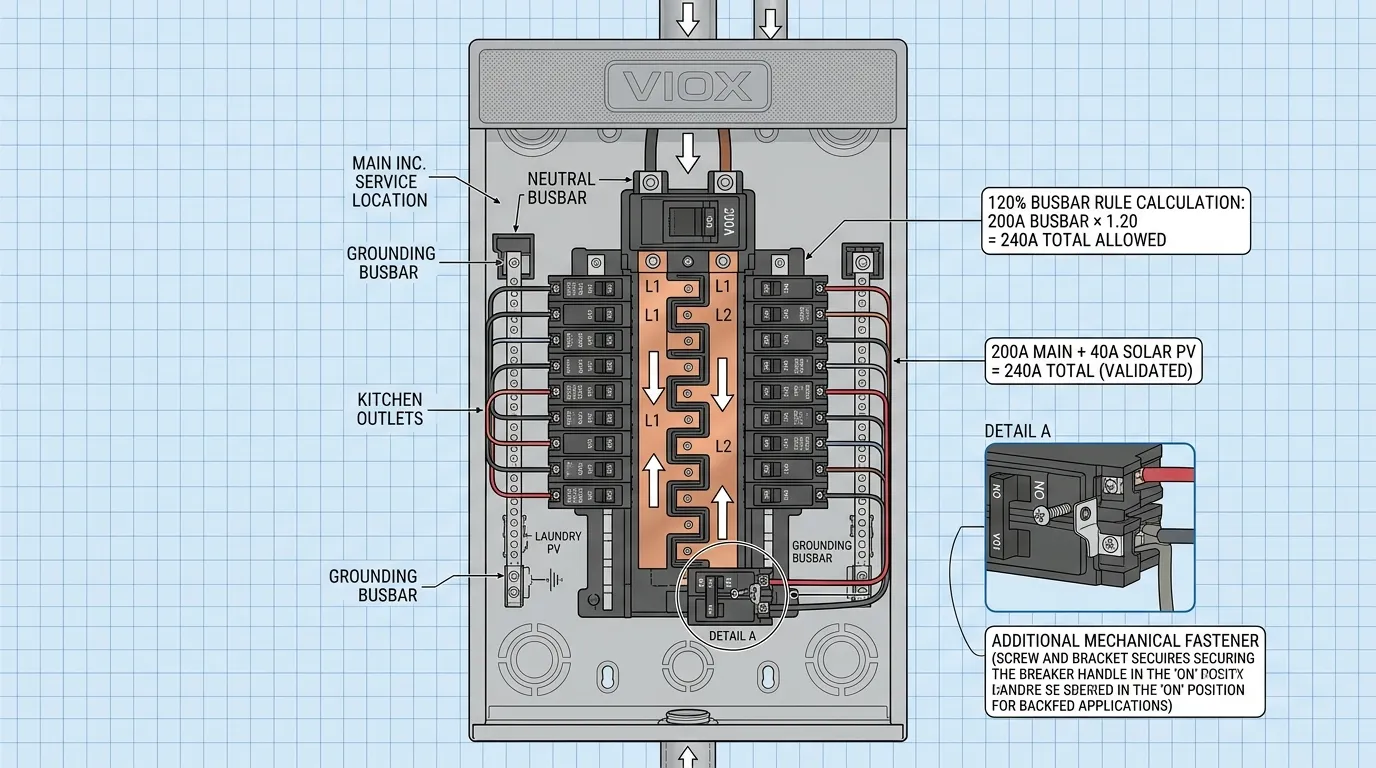

Ang backfed PV breaker ay karaniwang dapat na matatagpuan sa kabaligtaran ng dulo ng busbar mula sa main breaker. Tinitiyak nito na ang maximum na stress ng kuryente ay nangyayari sa mga terminal ng breaker sa halip na sa isang intermediate na punto sa bus, na binabawasan ang panganib ng sobrang pag-init ng busbar.
Mga Pagsasaalang-alang sa DC Breaker
Sa DC side ng mga PV system, pagpapalaki at polarity ng circuit breaker ay kritikal. Ang mga DC breaker ay likas na sensitibo sa polarity dahil ang kanilang mga mekanismo ng arc-quenching ay umaasa sa pagmamaneho ng arc sa isang tiyak na direksyon. Ang pagbaliktad ng polarity ng isang DC breaker ay maaaring pumigil sa pagpatay ng arc at magdulot ng malaking pagkasira. Ito ay isang hiwalay na alalahanin mula sa AC reverse feeding ngunit madalas na napagkakamalan dito sa mga konteksto ng solar installation.
Paghahambing ng NEC vs. IEC Reverse Feed
| Parameter | NEC (Hilagang Amerika) | IEC 60947-2 (Internasyonal) |
|---|---|---|
| Malinaw na mga panuntunan sa reverse-feed | Oo — NEC 705.30(D), 408.36(D) | Walang tahasang pagbabawal; pinamamahalaan ng tagagawa |
| Kinakailangan sa pagmamarka ng terminal | “Ang pagmamarka ng ”Line”/”Load” ay mandatoryo kung hindi bidirectional | Tinutukoy ng tagagawa ang mga terminal ng supply/load |
| Kinakailangan sa pagkakabit para sa mga backfed plug-in breaker | Oo — kinakailangan ang karagdagang fastener (408.36(D)) | Hindi isinasaad; depende sa pamantayan ng pag-install |
| Paglalagay ng karatula para sa maraming pinagmulan | Kinakailangan (NEC 404.6) | Inirerekomendang kasanayan; nag-iiba ayon sa lokal na code |
| Pagsubok ng UL/IEC para sa bidirectional tripping | UL 489 para 7.1.1.18 | Ang protocol ng pagsubok ng tagagawa ang namamahala |
| AFCI/GFCI backfeed | Ipinagbabawal maliban kung partikular na nakalista | Ang AFCI ay hindi malawak na tinatanggap sa mga pamilihan ng IEC |
| DC breaker backfeed | Ipinagbabawal — sensitibo sa polarity ayon sa disenyo | Pareho — ang pagbaliktad ng polarity ay isang alalahanin sa kaligtasan |
Madalas Na Tinatanong Na Mga Katanungan
Maaari ko bang pabalikin ang kuryente sa kahit anong circuit breaker nang hindi tinitingnan ang etiketa?

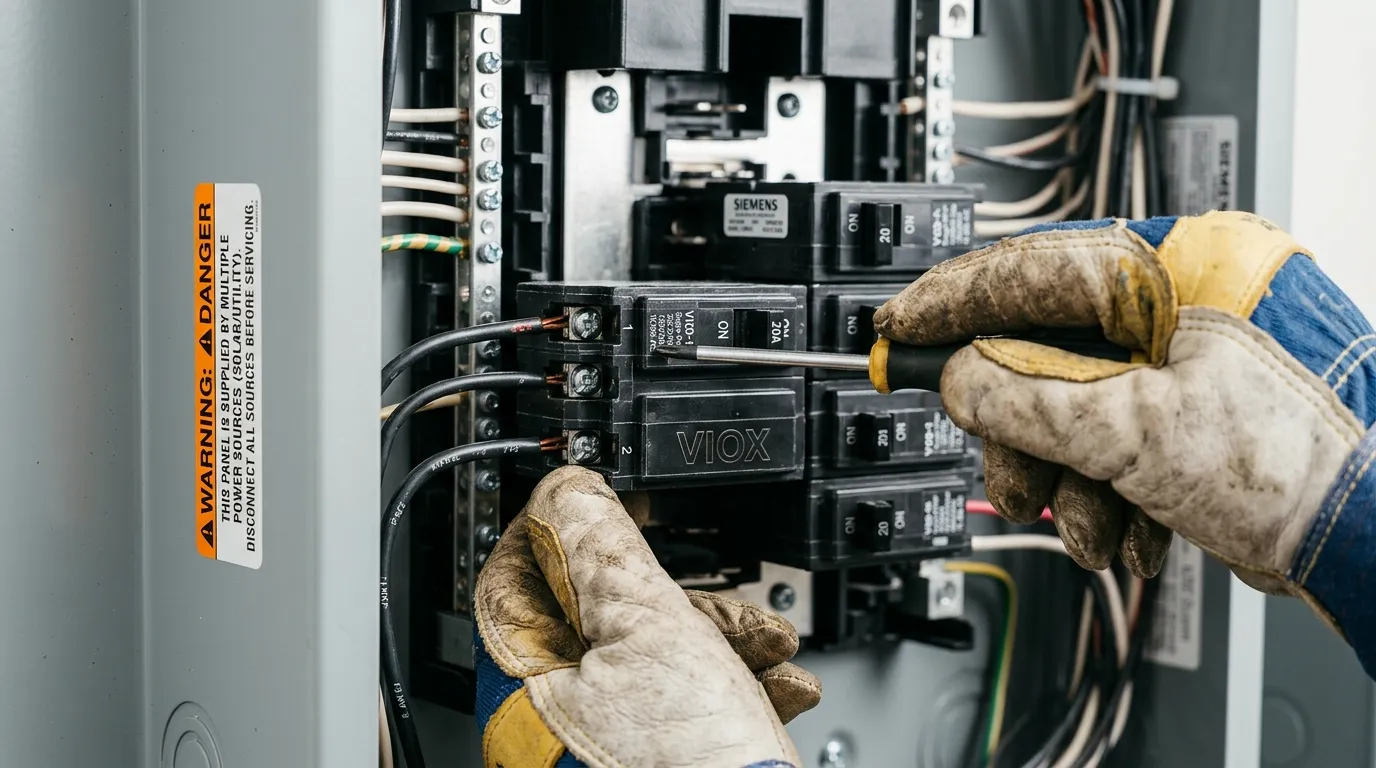

Hindi. Palaging suriin ang breaker para sa mga markang “Line” at “Load”. Kung naroroon ang mga markang ito, ang breaker ay nasubok sa isang direksyon lamang at hindi dapat i-backfeed maliban kung ang tagagawa ay nagbibigay ng isang tiyak na reverse-feed rating.
Ang mga AFCI breaker ba ay may rating para sa backfeed?
Halos wala. Gumagamit ang mga AFCI breaker ng mga electronics na pinapagana ng linya (na nakakonekta sa pamamagitan ng neutral pigtail) na nangangailangan ng tamang direksyonal na pagkakabit. Mayroong maliit na bilang ng mga AFCI breaker mula sa mga partikular na tagagawa na nakalista para sa backfeed sa mga solar application, ngunit ito ay mga eksepsiyon.
Pinapayagan ba ng IEC 60947-2 ang reverse feeding?
Ang IEC 60947-2 ay hindi tahasang nagbabawal nito, ngunit hindi rin ito nagbibigay ng awtomatikong pag-apruba. Ang teknikal na dokumentasyon ng tagagawa ang namamahalang awtoridad. Palaging kumpirmahin ang bidirectional suitability sa data sheet ng breaker bago tukuyin ang reverse-feed installation sa mga pamilihan na pinamamahalaan ng IEC.
Ano ang mangyayari kung i-backfeed ko ang isang breaker na hindi rated para dito?
Ang pinakaagarang panganib ay maaaring hindi gumana nang tama ang overcurrent protection—lalo na para sa mga breaker na may line-powered electronic trip unit. Maaaring hindi mahulaan ang pagbabago ng trip curve, maaaring ganap na mabigo ang ground-fault protection, at ang breaker’s rated breaking capacity ay maaaring hindi tumagal sa ilalim ng mga kondisyon ng fault. Bukod pa rito, ang mga “load” terminal ay mananatiling energized kapag bukas ang breaker, na lumilikha ng panganib sa pagkakuryente.
Kailangan ko ba ng espesyal na breaker para sa backfeed ng solar panel?
Kailangan mo ng breaker na nakalista bilang angkop para sa backfeed (walang markang “Line”/”Load”, o partikular na nakalista para sa reverse feed). Kailangan mo ring sumunod sa mga kinakailangan sa pagkakabit ng NEC 408.36(D) at ang panuntunan ng 120% busbar sa ilalim ng NEC 705.12. Ang mga karaniwang thermal-magnetic breaker na walang directional markings ay karaniwang nakakatugon sa mga kinakailangang ito.
