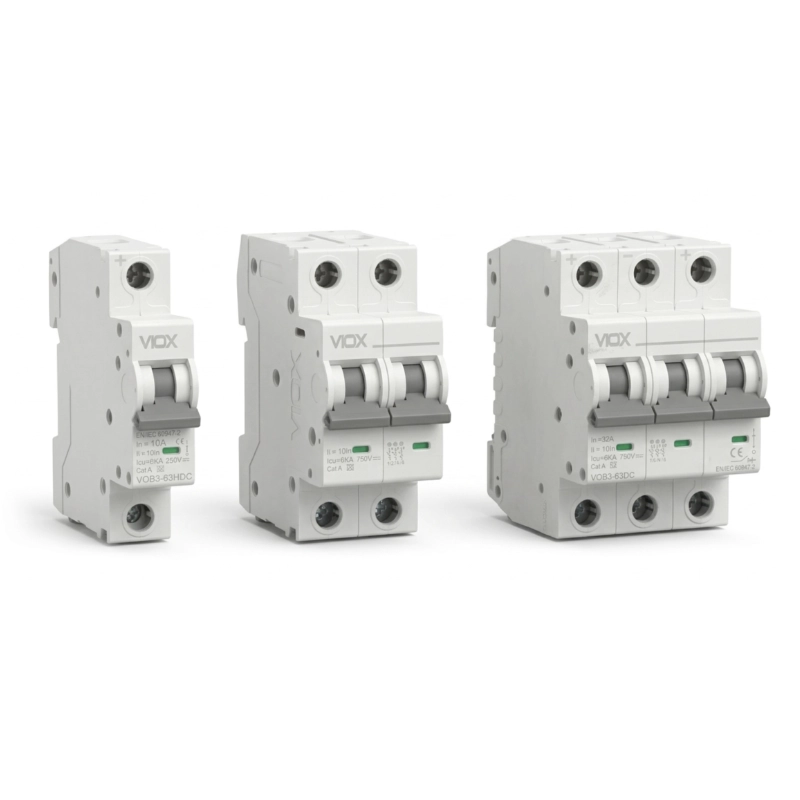

VOB3-63DC DC Miniature Circuit Breaker - VOB3-63DC DC Miniature Circuit Breaker
Ang VIOX VOB3-63DC DC miniature circuit breaker ay idinisenyo para sa maaasahang overload at short-circuit na proteksyon sa mga DC electrical system. Nagtatampok ito ng polarity-free na disenyo, hanggang DC1000V na rated voltage, 10kA breaking capacity, at 1P hanggang 4P na mga configuration para sa flexible na pag-install.
Ipadala ang iyong mga kinakailangan, mag-quote kami para sa iyo sa loob ng 12 oras
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]
Ang VIOX VOB3-63DC DC miniature circuit breaker ay inhenyeriya para sa maaasahang overload at short-circuit na proteksyon sa mga DC power system. Dinisenyo na may polarity-free na istraktura, sinusuportahan ng seryeng ito ang flexible na pag-install ng mga kable at naghahatid ng rated voltage hanggang DC1000V sa 4P na configuration.
Sa mga rated current mula 1A hanggang 63A, 10kA breaking capacity, at 1P, 2P, 3P, at 4P na mga opsyon, ang VOB3-63DC series ay angkop para sa solar PV, energy storage, communication system, at iba pang low-voltage DC na mga aplikasyon kung saan mahalaga ang kaligtasan, pagiging consistent, at compact na DIN rail mounting.
Mga Pangunahing Tampok
- Polarity-free na disenyo para sa flexible na DC wiring
- Rated voltage hanggang DC1000V
- Rated current range mula 1A hanggang 63A
- Ultimate short-circuit breaking capacity hanggang 10kA
- Available sa 1P, 2P, 3P, at 4P na mga configuration
- B, C, at D na mga tripping curve ang available
- Contact position indicator para sa malinaw na operating status
- Compact stacked rail installation para sa maginhawang mounting
Teknikal na Pagtutukoy
| Mga pamantayan | GB/T 14048.2, IEC 60947-2 |
|---|---|
| Bilang ng mga Pole | 1P, 2P, 3P, 4P |
| Na-rate na Kasalukuyan (Sa) | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Rated Frame Current | 63A |
| Na-rate na Boltahe (Ue) | DC 250V (1P), DC 500V (2P), DC 750V (3P), DC 1000V (4P) |
| Rated Insulation Voltage (Ui) | 1000V |
| Rated Impulse Withstand Voltage (Uimp) | 6kV |
| Ultimate Short-Circuit Breaking Capacity (Icu) | 10kA (6kA optional) |
| Instantaneous Tripping Curve | B (4In-7In), C (8In-12In), D (12In-20In) |
| Overload Tripping (1.05In) | Agreed non-tripping time 1h (cold state) |
| Overload Tripping (1.30In) | Agreed tripping time 1h (hot state) |
| Buhay Mekanikal | 20,000 cycle |
| Buhay ng Elektrisidad | 1,000 cycles |
| Marka ng Proteksyon | IP20 |
| Reference Temperature | 30°C |
| Energy Limiting Class | Klase 3 |
| Unipolar Width | 18mm bawat poste |
| Kapasidad ng Verkabling | 16 mm² |
| Paraan ng Koneksyon | Parehong upper at lower incoming lines ay katanggap-tanggap |
Pole And Voltage Options
| Pole | Na-rate na Boltahe | Karaniwang Paggamit |
|---|---|---|
| 1P | DC 250V | Compact DC branch protection |
| 2P | DC 500V | General DC isolation at proteksyon |
| 3P | DC 750V | Higher-voltage DC system applications |
| 4P | DC 1000V | Solar PV at advanced DC distribution systems |
Mga application
Ang VOB3-63DC series ay angkop para sa mga DC electrical system na nangangailangan ng compact na circuit protection, stable na performance, at maginhawang DIN rail installation. Ito ay lalong kapaki-pakinabang sa mga aplikasyon kung saan kinakailangan ang mataas na system voltage at flexible na polarity-free wiring.
- Mga sistema ng solar PV
- Mga sistema ng imbakan ng enerhiya
- Telecom power systems
- DC distribution cabinets
- Industrial DC control systems
- Battery at charging protection circuits
Bakit Pipiliin ang VIOX VOB3-63DC
Ang VOB3-63DC ay nagbibigay sa mga B2B buyer ng isang praktikal na DC protection solution na may malawak na current coverage, maraming pole options, at isang polarity-free na connection design na nagpapasimple sa pagpaplano ng pag-install. Ito ay binuo para sa mga distributor, panel builder, OEM, at project buyer na nangangailangan ng maaasahang DC circuit protection para sa mga modernong electrical system.
- Malawak na current range para sa flexible na pagpili ng proyekto
- Hanggang DC1000V para sa higher-voltage DC na mga aplikasyon
- 10kA breaking capacity para sa maaasahang proteksyon
- Maraming tripping curve options para sa pagtutugma ng aplikasyon
- Compact modular na disenyo para sa panel efficiency
- Angkop para sa OEM, distribution, at project procurement
FAQ
Para saan ang VOB3-63DC?
Ito ay ginagamit para sa overload at short-circuit na proteksyon sa mga DC electrical system tulad ng solar, battery, telecom, at industrial DC distribution na mga aplikasyon.
Ano ang maximum rated voltage ng VOB3-63DC?
Sinusuportahan ng serye ang hanggang DC1000V sa 4P na configuration.
Anong current range ang available?
Sinasaklaw ng product range ang mga rated current mula 1A hanggang 63A.
Ang DC breaker ba na ito ay polarity sensitive?
Hindi. Inilalarawan ng source material ang VOB3-63DC bilang isang polarity-free na disenyo, na nagpapahintulot sa parehong upper at lower incoming lines.
Anong breaking capacity ang available?
Ang serye ay nakalista na may 10kA ultimate short-circuit breaking capacity, na may 6kA optional.
Humiling ng Quote
Kung ikaw ay naghahanap ng mga DC miniature circuit breaker para sa solar, energy storage, o industrial DC na mga proyekto, matutulungan ka ng VIOX na piliin ang tamang VOB3-63DC na modelo batay sa pole configuration, rated current, at system voltage. Ipadala ang iyong mga specifications at quantity requirements para sa quotation support.
