Direktang Sagot
Ang apat na kritikal na pagkakamali sa espesipikasyon ng MCCB na nagdudulot ng pagkasira ng sistema ay: (1) Pagbalewala sa pagbaba ng kapasidad dahil sa temperatura sa mga lugar na may mataas na init (45-70°C), na nagreresulta sa hindi kinakailangang pag-trip o pagkabigong magprotekta, (2) Hindi sapat na IP rating at proteksyon laban sa kalawang sa mga lugar na malapit sa dagat/maalinsangan, na nagdudulot ng pagkasira ng insulation at oxidation ng terminal, (3) Hindi sapat na proteksyon laban sa alikabok sa mga pasilidad pang-industriya, na nagreresulta sa pagbara ng mekanismo ng pag-trip at arc faults, at (4) Mahinang resistensya sa vibration sa mga aplikasyon sa pagmimina/compressor, na lumilikha ng maluwag na koneksyon at resonance-induced false trips. Ang bawat pagkakamali ay nagmumula sa pagpili ng mga MCCB batay lamang sa kasalukuyang rating nang hindi isinasaalang-alang ang mga environmental stress factors na iniutos ng mga pamantayan ng IEC 60947-2.
Mga Pangunahing Takeaway
- Ang pagbaba ng kapasidad dahil sa temperatura ay mandatoryo: Ang mga MCCB ay nawawalan ng 15-20% na kapasidad sa 60°C; maglapat ng 10-15% na pagbaba ng kapasidad kada 10°C na higit sa 40°C na reference temperature
- IP65 minimum para sa malupit na kapaligiran: Ang mga lugar na malapit sa dagat at maalikabok ay nangangailangan ng mga selyadong enclosure na may mga terminal na lumalaban sa kalawang
- Ang vibration ay nagdudulot ng 30% ng mga pagkasira sa field: Gumamit ng lock washers, anti-vibration mounts, at i-verify ang compatibility ng resonance frequency
- Ang mga environmental factors ay nagpapawalang-bisa sa mga warranty: Ang pagpapatakbo ng mga MCCB sa labas ng mga rated na kondisyon (temperatura, humidity, antas ng polusyon) ay nag-aalis ng pananagutan ng manufacturer
Introduksyon: Ang Nakatagong Halaga ng Maling Espesipikasyon ng MCCB
Sa mga sistemang pang-industriya ng pamamahagi ng kuryente, mga molded case circuit breaker (MCCBs) nagsisilbing pangunahing tagapagbantay laban sa overload at short-circuit faults. Kung naka-install man sa steel mill switchgear na nakalantad sa radiant heat, mga pasilidad ng daungan na nakikipaglaban sa hangin na puno ng asin, mga planta ng semento na puno ng alikabok, o mga operasyon sa pagmimina na napapailalim sa patuloy na vibration, ang pagiging maaasahan ng MCCB ay direktang tumutukoy sa production uptime at kaligtasan sa kuryente.
Gayunpaman, ang datos ng industriya ay nagpapakita ng isang nakababahalang pattern: mahigit 60% ng mga pagkasira ng MCCB sa malupit na kapaligiran ay hindi nagmumula sa mga depekto ng produkto, ngunit mula sa mga pagkakamali sa espesipikasyon sa panahon ng pagpili. Ang mga inhinyero ay regular na pumipili ng mga MCCB batay lamang sa kasalukuyang rating at breaking capacity, na binabalewala ang mga kritikal na environmental derating factors na malinaw na tinukoy sa mga pamantayan ng IEC 60947-2.
Sinusuri ng gabay na ito ang apat na napatunayang senaryo sa field kung saan ang mga pagkakamali sa espesipikasyon ng MCCB ay humahantong sa mga sakuna, na nagbibigay ng mga actionable na solusyon na sinusuportahan ng mga internasyonal na pamantayan at real-world na data ng pag-troubleshoot.

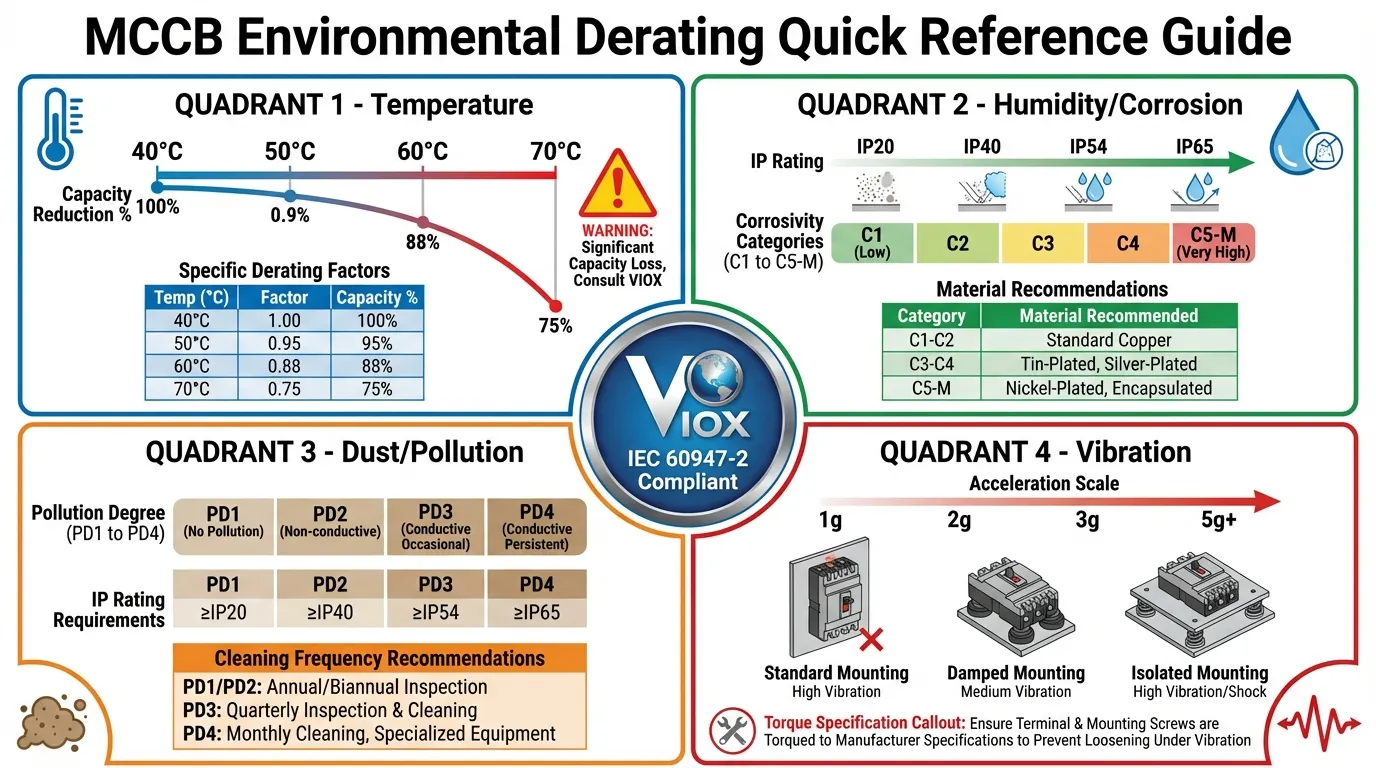

Pagkakamali #1: Pagbalewala sa Pagbaba ng Kapasidad Dahil sa Temperatura sa mga Lugar na May Mataas na Init
Ang Problema: Thermal Drift sa Trip Curves
Ang mga metallurgical furnace, linya ng paggawa ng salamin, at boiler room ay regular na gumagana sa 45-60°C na ambient temperature. Malapit sa mga pinagmumulan ng init, ang mga panloob na temperatura ng panel ay maaaring tumaas sa 70°C o mas mataas. Sa ilalim ng mga kondisyong ito, ang mga thermal-magnetic MCCB ay nakakaranas ng malaking drift sa kanilang mga katangian ng pag-trip—alinman sa hindi kinakailangang pag-trip sa ilalim ng normal na load o mapanganib na pagkabigong mag-trip sa panahon ng aktwal na overload conditions.
Pag-aaral ng Kaso sa Tunay na Mundo: Ang isang 400A MCCB na nagpoprotekta sa electric arc furnace ng isang steel mill ay nagsimulang mag-trip sa 380A load pagkatapos lamang ng tatlong buwan ng operasyon. Ang breaker ay nasubok sa loob ng espesipikasyon sa lab ng manufacturer. Ang root cause analysis ay nagpakita na ang panloob na temperatura ng panel ay nag-average ng 62°C, na epektibong binabawasan ang tunay na kapasidad ng MCCB sa 320-340A—a 15-20% na pagbawas mula sa nameplate rating nito.
Bakit Ito Nangyayari: Physics ng Thermal Trip Elements
Ang mga MCCB ay naka-calibrate sa isang reference ambient temperature na 40°C ayon sa mga pamantayan ng IEC 60947-2. Ang thermal trip element—karaniwang isang bimetallic strip—ay tumutugon sa parehong pag-init ng load current at ambient temperature. Sa mataas na temperatura, ang bimetallic element ay nagsisimula nang mas malapit sa trip point nito, na nangangailangan ng mas kaunting karagdagang pag-init mula sa load current upang mag-activate.
Formula sa Pagbaba ng Kapasidad Dahil sa Temperatura:
Naayos na Kapasidad = Nameplate Rating × Derating Factor
| Ambient Temperatura | Derating Factor | Epektibong Kapasidad (400A MCCB) |
|---|---|---|
| 40°C (Reference) | 1.00 | 400A |
| 50°C | 0.91 | 364A |
| 60°C | 0.82 | 328A |
| 70°C | 0.73 | 292A |
Talahanayan 1: Mga tipikal na MCCB temperature derating factors ayon sa IEC 60947-2
Mga Napatunayang Solusyon sa Field
1. Tukuyin ang mga MCCB na May Mataas na Temperatura
Pumili ng mga MCCB na malinaw na na-rate para sa mataas na ambient temperature (≥60°C). I-verify na kinukumpirma ng datasheet ng manufacturer:
- Ang operating temperature range ay umaabot sa iyong maximum na inaasahang ambient
- Ang trip curve drift ay nananatili sa loob ng ±8% sa buong temperature range
- Ang mga thermal compensation feature ay kasama (available sa mga premium model)
2. Ilapat ang Wastong Pagkalkula ng Pagbaba ng Kapasidad
Kapag ang mga standard-rated na MCCB lamang ang available:
Kinakailangang MCCB Rating = Load Current ÷ Derating Factor
3. Magpatupad ng mga Aktibong Estratehiya sa Pagpapalamig
- Ilipat ang mga panel palayo sa mga direktang pinagmumulan ng init (minimum na 2-metro na clearance)
- Mag-install ng thermostatically controlled ventilation fans (IP54 rated minimum)
- Gumamit ng mga perforated mounting plate upang mapahusay ang convection
- Panatilihin ang minimum na 100mm na spacing sa pagitan ng mga katabing MCCB
- Isaalang-alang ang mga air-conditioned na electrical room para sa mga kritikal na aplikasyon
4. Magtatag ng mga Protokol sa Pagsubaybay sa Temperatura
- Lingguhang infrared thermography scans ng mga MCCB housings at terminals
- Magtakda ng alarm threshold sa 70°C (tipikal na maximum operating temperature)
- I-log ang mga trend ng temperatura upang mahulaan ang thermal degradation
- Mag-iskedyul ng load shedding o maintenance kapag nalalapit na ang mga limitasyon
⚠️ Kritikal na Babala: Huwag kailanman dagdagan ang thermal trip setting upang mabawi ang hindi kinakailangang pag-trip sa mga lugar na may mataas na temperatura. Ang gawaing ito ay nag-aalis ng proteksyon sa overload at lumilikha ng matinding panganib sa sunog. Ang tamang solusyon ay ang pagbaba ng kapasidad o pagpapalamig—hindi ang pagpapawalang-bisa sa proteksyon.
Pagkakamali #2: Hindi Sapat na IP Rating at Proteksyon Laban sa Kalawang sa mga Lugar na Malapit sa Dagat/Maalinsangan
Ang Problema: Pinabilis na Pagkasira ng Insulation
Ang mga pasilidad ng daungan, offshore platforms, coastal industrial zones, at wastewater treatment plants ay nahaharap sa dalawahang banta: patuloy na humidity (>85% RH) na sinamahan ng hangin na puno ng asin. Ang kapaligirang ito ay gumaganap bilang isang slow-motion na tagasira ng mga kagamitang elektrikal, na nagpapababa ng resistensya ng insulation at kinakalawang ang mga metallic component.

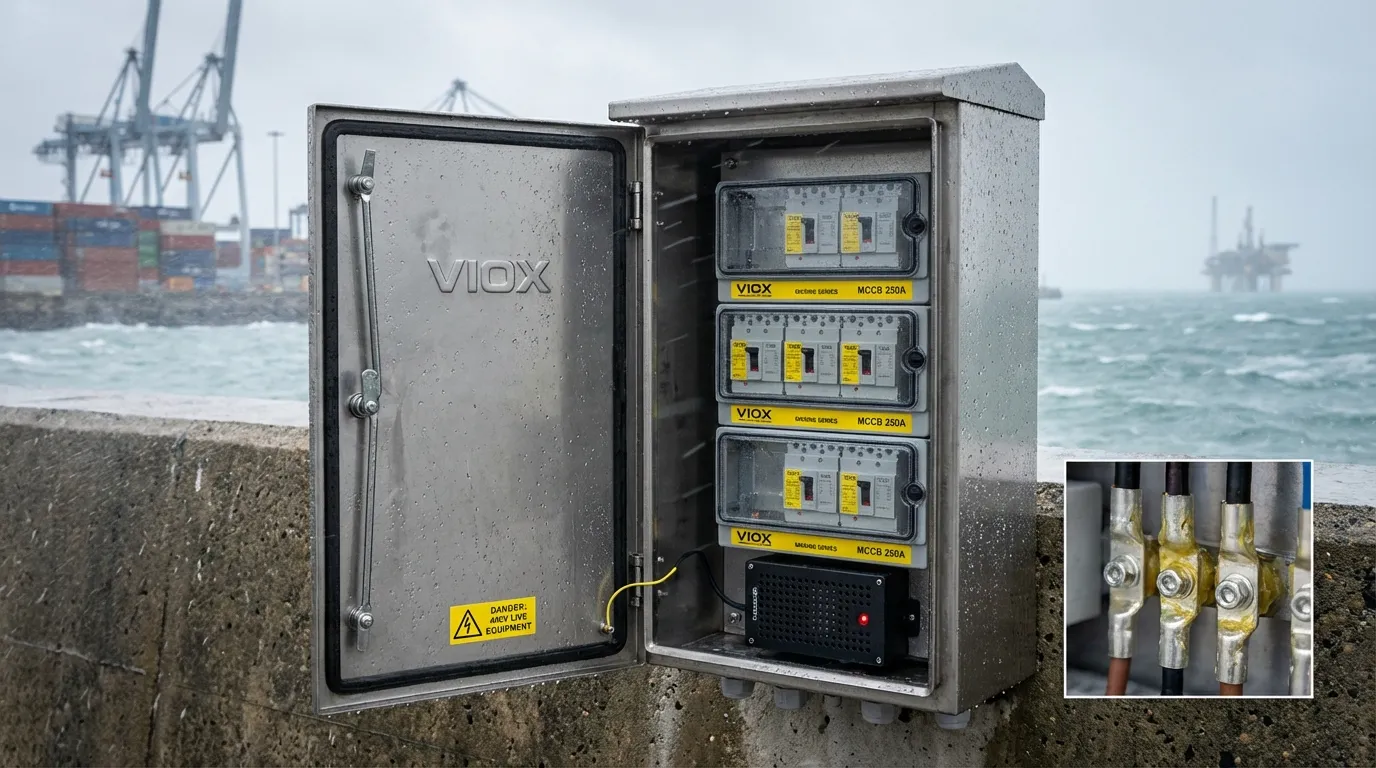

Pag-aaral ng Kaso sa Tunay na Mundo: Ang sistema ng kuryente ng shore crane ng isang container port ay nakaranas ng malubhang phase-to-phase fault pagkatapos lamang ng 12 buwan ng operasyon. Ang pagsusuri pagkatapos ng pagkabigo ay nagpakita ng:
- Konduktibong water film sa panloob na insulation barriers na may nakikitang tracking marks
- Terminal oxidation na nagpapataas ng contact resistance mula 0.01Ω hanggang 0.1Ω (10× pagtaas)
- Salt crystal deposits na nagdurugtong sa air gaps sa pagitan ng mga phase
- Tinatayang pagkalugi sa ekonomiya: ₱400,000+ sa crane downtime at emergency repairs
Ang Mekanismo: Hygroscopic Salt at Condensation
Ang mga salt particles na nakadeposito sa mga surface ng MCCB ay hygroscopic—sinisipsip nila ang atmospheric moisture kahit na ang relative humidity ay mas mababa sa dew point. Lumilikha ito ng isang persistent electrolyte film na:
- Binabawasan ang surface insulation resistance (nagbibigay-daan sa tracking at flashover)
- Pinapabilis ang electrochemical corrosion ng copper/brass terminals
- Bumubuo ng conductive salt bridges sa pagitan ng mga phase
- Sinisira ang organic insulation materials sa pamamagitan ng chemical attack
Corrosivity Classification ayon sa ISO 12944:
| Kategorya | Kapaligiran | Mga Karaniwang Lokasyon | Mga Kinakailangan sa MCCB |
|---|---|---|---|
| C3 | Katamtaman | Urban/light industrial | IP54, standard terminals |
| C4 | Mataas | Industrial/coastal low salt | IP55, plated terminals |
| C5-M | Napaka-Mataas Na | Coastal high salinity | IP65, stainless hardware |
| CX | Grabe | Offshore/splash zones | IP66+, marine-grade materials |
Talahanayan 2: Mga kategorya ng environmental corrosivity at minimum na antas ng proteksyon ng MCCB
Mga Napatunayang Solusyon sa Field
1. Tukuyin ang Sapat na IP Ratings
- Minimum IP54 para sa pangkalahatang coastal areas (>5km mula sa baybayin)
- Kinakailangan ang IP65 para sa direktang salt spray exposure (<5km mula sa baybayin, offshore)
- I-verify na ang IP rating ay naaangkop sa kumpletong assembly (enclosure + MCCB + terminals)
- Siguraduhin na ang mga gasket materials ay UV at ozone resistant
2. I-upgrade ang Terminal Materials
Ang mga standard copper terminals ay mabilis na nabibigo sa marine environments. Tukuyin ang:
- Tin-plated copper: Minimum na proteksyon para sa C3/C4 environments
- Tanso na pinahiran ng pilak: Mas gusto para sa C5 applications (mas mababang contact resistance)
- Nikel-plated na tanso: Maximum na corrosion resistance para sa CX environments
- Maglagay ng conformal coating o anti-corrosion spray (hal., MIL-SPEC CPC) pagkatapos ng pag-install
3. Magpatupad ng Aktibong Moisture Control
- Mag-install ng semiconductor dehumidifier modules (rated para sa 24/7 operation)
- Gumamit ng desiccant packs (silica gel, palitan buwan-buwan sa high-humidity seasons)
- Target na enclosure internal humidity: <60% RH
- Magdagdag ng drain holes sa enclosure bottom (na may IP-rated breather plugs)
- Isaalang-alang ang thermostatically controlled space heaters upang maiwasan ang condensation
4. Magtatag ng Preventive Maintenance Schedule
- Bi-monthly inspections: Suriin kung may condensation, corrosion, gasket integrity
- Quarterly cleaning: Alisin ang salt deposits gamit ang isopropyl alcohol (huwag gumamit ng tubig)
- Annual terminal service: Idiskonekta, linisin gamit ang fine abrasive, muling higpitan, maglagay ng protective coating
- Palitan ang mga components na nagpapakita ng oxidation discoloration (itim/berdeng patina sa copper)
⚠️ Kritikal na Babala: Ang mga standard copper terminals sa marine environments ay maaaring magpataas ng contact resistance ng 1000% sa loob ng 18 buwan, na lumilikha ng mga panganib sa sunog kahit na sa normal na load. Kung ang MCCB viewing windows ay nagpapakita ng internal condensation, kinakailangan ang agarang serbisyo—ang internal insulation ay nakompromiso na.
Pagkakamali #3: Hindi Sapat na Proteksyon sa Alikabok sa Industrial Facilities
Ang Problema: Particulate-Induced Trip Mechanism Failure
Ang mga cement plants, mining operations, woodworking facilities, at metal fabrication shops ay bumubuo ng napakaraming airborne particulates. Ang conductive metal dust at abrasive mineral particles ay pumapasok sa mga MCCB enclosures, na humahantong sa dalawang malubhang failure modes:
- Trip mechanism jamming: Ang dust accumulation sa mga gumagalaw na bahagi ay pumipigil sa tamang operasyon
- Pagkasira ng insulation: Ang mga conductive particles ay lumilikha ng short-circuit paths
Pag-aaral ng Kaso sa Tunay na Mundo: Ang 630A MCCB ng isang gilingan ng semento ay kinakailangang linisin tuwing 60 araw upang maiwasan ang pagkaantala ng trip. Sa isang maintenance cycle, ang paglilinis ay ipinagpaliban ng dalawang linggo. Ang isang kasunod na short-circuit event ay nabigong mag-trip sa MCCB dahil sa alikabok ng metal na sumasagabal sa trip lever—ang resultang arc flash ay sumira sa isang $80,000 motor at nagdulot ng 24 oras na pagkawala ng produksyon.
Bakit Nakamamatay ang Alikabok: Pag-uuri ng Antas ng Polusyon
Tinutukoy ng IEC 60947-2 ang apat na antas ng polusyon batay sa kontaminasyon ng particulate:
| Degree ng Polusyon | Kapaligiran | Mga Katangian ng Alikabok | Mga Kinakailangan sa MCCB |
|---|---|---|---|
| tumukoy ng mga limitasyon ng relative humidity nang walang condensation, karaniwang 25%–85% RH o 35%–95% RH. Ang condensing humidity (mga patak ng tubig na bumubuo sa relay) ay halos hindi katanggap-tanggap maliban kung ang relay ay partikular na na-rate na IP65 o mas mataas para sa mga basang kapaligiran. | Malinis na silid | Walang polusyon | Standard IP20 |
| (ayon sa IEC 60664-1) ay nag-uuri ng paglaban ng relay sa conductive contamination: | Normal na panloob | Hindi-konduktibong alikabok | IP30 minimum |
| : Walang polusyon o tuyo lamang, hindi conductive na polusyon (mga clean room, mga selyadong enclosure). | Pang-industriya | Posibleng konduktibong alikabok | Kinakailangan ang IP54 |
| : Karaniwan lamang na hindi conductive na polusyon, na may paminsan-minsang pansamantalang conductivity mula sa condensation (mga tipikal na opisina, lab, light industrial). | Malubha | Patuloy na konduktibong alikabok | IP65 + aktibong pagsasala |
Talaan 3: Mga pag-uuri ng antas ng polusyon ng IEC 60947-2 at mga kinakailangan sa proteksyon
Konduktibong alikabok ng metal (aluminum, bakal, mga pinagkataman ng tanso) ay partikular na mapanganib dahil ito ay:
- Lumilikha ng mga short-circuit path sa pagitan ng mga phase at sa ground
- Naipon sa mga electromagnetic coil surface, na nagiging sanhi ng sobrang pag-init
- Nakabaon sa mga contact surface, na nagpapataas ng resistensya at arcing
- Sumisipsip ng kahalumigmigan, na lumilikha ng mga corrosive electrolyte solution
Mga Napatunayang Solusyon sa Field
1. Tukuyin ang mga Selyadong MCCB
- Minimum IP54 para sa pangkalahatang pang-industriyang kapaligiran (Antas ng Polusyon 3)
- Kinakailangan ang IP65 para sa paggawa ng metal, pagmimina, semento (Antas ng Polusyon 4)
- Patunayan na ang pagse-selyo ay naaangkop sa:
- Pangunahing enclosure body (integridad ng molded case)
- Terminal compartment (hiwalay na sealing gasket)
- Operating mechanism shaft (selyadong bushing)
- Auxiliary contact compartment (kung mayroon)
2. Magdisenyo ng mga Enclosure na Lumalaban sa Alikabok
- Gumamit ng ganap na nakasarang panel construction (walang bukas na ventilation slot)
- Mag-install ng dual-layer filtration sa mga kinakailangang ventilation opening:
- Panlabas na coarse mesh (5mm openings) para sa malalaking debris
- Panloob na fine mesh (0.5mm openings) para sa mga particle ng alikabok
- I-mount ang mga enclosure na may bahagyang pahilig pasulong (5-10°) upang maiwasan ang pagtira ng alikabok sa ibabaw
- Selyuhan ang lahat ng cable entry point gamit ang mga IP-rated gland
3. Magpatupad ng Aktibong Pamamahala ng Alikabok
- Mag-install ng negative-pressure dust extraction sa mga lokasyon ng enclosure
- Mag-iskedyul ng paglilinis ng compressed air tuwing 15-30 araw (site-specific batay sa dust loading)
- Pamamaraan ng paglilinis (KRITIKAL – sundin ang pagkakasunud-sunod na ito):
- I-de-energize at patunayan ang zero voltage (mga pamamaraan ng LOTO)
- Alisin ang enclosure sa serbisyo (maglagay ng mga babala)
- Hipan ang compressed air mula sa loob papunta sa labas (huwag kailanman baligtarin ang direksyon)
- Gumamit ng mababang presyon (30-40 PSI) upang maiwasan ang pagkasira ng mga bahagi
- Huwag kailanman gumamit ng tela/brush sa mga precision part ng trip mechanism
- Maglagay ng PTFE dry lubricant sa mga pivot point ng trip mechanism (kung inaprubahan ng manufacturer)
4. Protektahan ang mga Kritikal na Bahagi
Para sa malubhang aplikasyon, isaalang-alang ang:
- Mga electronic trip unit sa halip na thermal-magnetic (ganap na selyado, walang gumagalaw na bahagi)
- PTFE conformal coating sa mga trip mechanism assembly (factory-applied)
- Positive-pressure enclosure na may sinalang supply ng hangin (para sa mga kritikal na aplikasyon)
⚠️ Kritikal na Babala: Huwag kailanman punasan ang mga trip mechanism gamit ang tela o maglagay ng mga lubricant na nakabatay sa langis—ito ay umaakit ng mas maraming alikabok at maaaring magdulot ng mechanical binding. Kung ang trip mechanism ay nagpapakita ng anumang pag-aatubili o paninigas sa panahon ng manual testing, ang MCCB ay dapat palitan. Ang pagtatangkang ayusin ang mga trip mechanism sa field ay nagpapawalang-bisa sa sertipikasyon ng UL/IEC at lumilikha ng pananagutan.

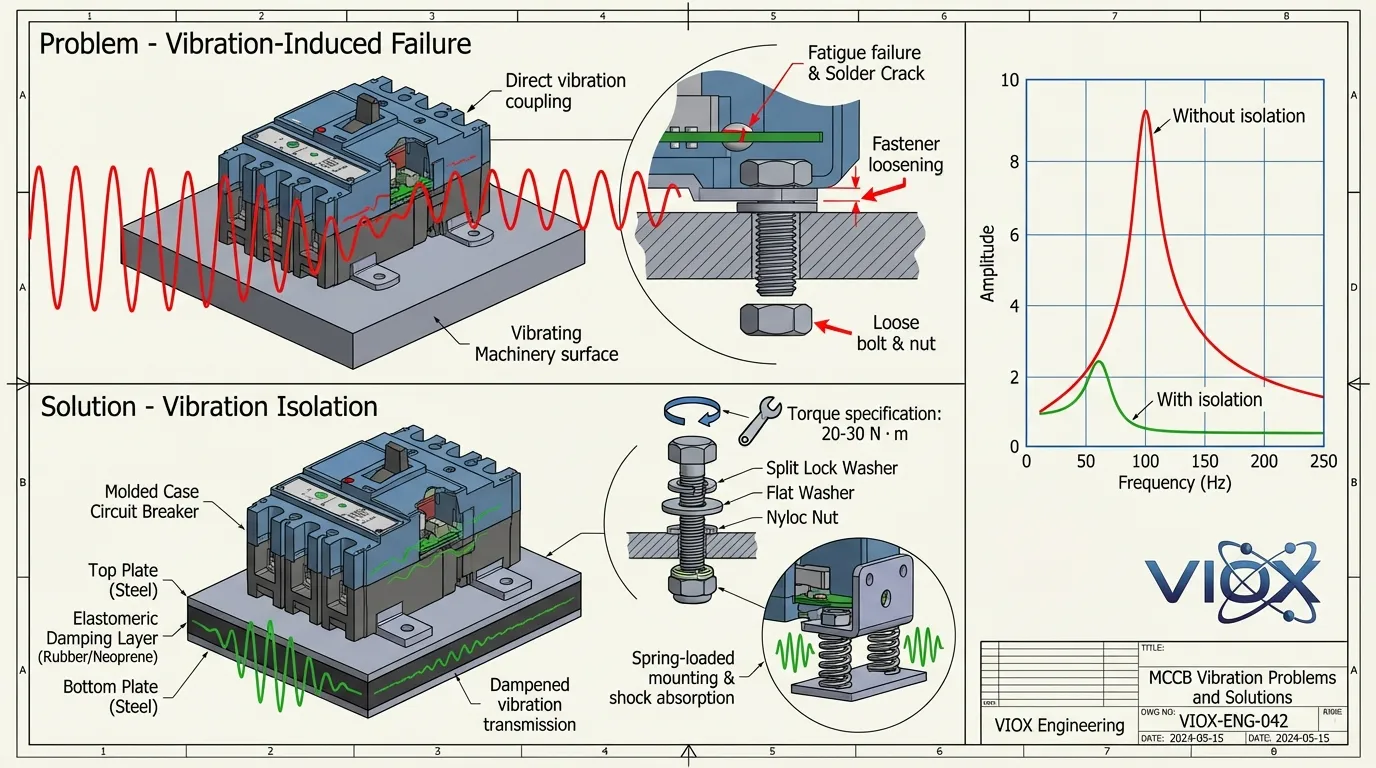

Pagkakamali #4: Mahinang Paglaban sa Vibration sa Pagmimina/Mga Aplikasyon ng Compressor
Ang Problema: Mechanical Resonance at Pagkabigo ng Koneksyon
Ang kagamitan sa pagmimina, reciprocating compressor, mabibigat na press, at mga sistemang naka-mount sa riles ay bumubuo ng patuloy na vibration—madalas sa mga frequency sa pagitan ng 5-50 Hz na may acceleration na higit sa 5g. Ang mechanical stress na ito ay lumilikha ng dalawang mekanismo ng pagkabigo:
- Pagluwag ng fastener: Ang mga mounting bolt at terminal screw ay lumuluwag, na lumilikha ng mga high-resistance connection
- Resonance-induced na maling pag-trip: Kapag ang vibration frequency ng kagamitan ay tumutugma sa natural frequency ng trip mechanism ng MCCB, ang sympathetic vibration ay nagdudulot ng mga nuisance trip
Pag-aaral ng Kaso sa Tunay na Mundo: Ang 315A MCCB ng isang mining crusher ay nakaranas ng madalas na hindi maipaliwanag na pag-trip sa kabila ng pananatili ng load current sa 280A (mas mababa sa rating). Nabigo ang maraming pagsasaayos ng trip setting upang malutas ang isyu. Ibinunyag ng detalyadong pagsisiyasat:
- Lumuwag ang mga mounting bolt, na nagdulot ng 0.15mm na paggalaw ng MCCB
- Dalas ng pagyanig ng pandurog: 10 Hz
- Likas na dalas ng mekanismo ng trip ng MCCB: 9.8 Hz
- Paglaki ng resonansiya Nagdulot ng pag-activate ng mekanikal na trip nang walang electrical overload
Ang Physics: Mga Paraan ng Pagkasira na Dulot ng Pagyanig
Mekanismo ng Pagluwag ng Fastener:
Ang paulit-ulit na pagyanig ay lumilikha ng maliliit na paggalaw sa pagitan ng mga sinulid na ibabaw. Kung walang tamang mekanismo ng pagla-lock, ito ay humahantong sa:
- Unti-unting pagbaba ng preload ng bolt (pagkawala ng torque)
- Tumaas na contact resistance sa mga terminal (I²R heating)
- Pagkasira ng mekanikal o electrical arcing
Penomenon ng Resonansiya:
Kapag ang dalas ng panlabas na pagyanig ay lumapit sa likas na dalas ng mekanismo ng trip (karaniwan ay 8-15 Hz para sa thermal-magnetic MCCB), nagaganap ang energy coupling. Ang mekanismo ng trip ay nakakaranas ng pinalaking paggalaw, na posibleng umabot sa trip threshold nang walang electrical stimulus.
Pag-uuri ng Tindi ng Pagyanig:
| Application | Antas ng Pagyanig | Acceleration | Mga Espesyal na Kinakailangan |
|---|---|---|---|
| Karaniwang pang-industriya | Mababa | <1g | Karaniwang pagkakabit |
| Mga sentro ng kontrol ng motor | Katamtaman | 1-3g | Kinakailangan ang mga lock washer |
| Pagmimina/pagdurog | Mataas | 3-5g | Mga anti-vibration mount |
| Kagamitan sa riles/mobile | Malubha | >5g | Mga MCCB na may shock-rating |
Talaan 4: Mga pag-uuri ng tindi ng pagyanig at mga kinakailangan sa pagkakabit ng MCCB
Mga Napatunayang Solusyon sa Field
1. Gumamit ng Pagkakabit na Lumalaban sa Pagyanig
- I-install Mga vibration damping pad (5-10mm silicone o neoprene) sa pagitan ng MCCB at mounting surface
- Gamitin Spring-loaded mounting bracket Para sa matinding aplikasyon ng pagyanig
- Tiyakin na ang mounting surface ay matigas (minimum na 3mm na kapal ng steel plate)
- Huwag kailanman ikabit ang mga MCCB sa parehong panel tulad ng mga mabibigat na contactor o transformer (vibration coupling)
2. Magpatupad ng Positive Locking Hardware
- Lahat ng mounting bolt: Gumamit ng split lock washer + nyloc nut (dual-locking)
- Mga koneksyon sa terminal: Tukuyin ang mga terminal na lumalaban sa pagyanig na may:
- Mga spring pressure contact (Belleville washer)
- Thread-locking compound (medium-strength, removable type)
- Mga anti-rotation feature (square shoulder, keyed surface)
- Mga detalye ng torque: Sundin ang mga halaga ng manufacturer (karaniwan ay 20-30 N⋅m para sa mga power terminal)
3. Iwasan ang mga Kondisyon ng Resonansiya
Sa panahon ng pagtukoy:
- Humiling ng data ng likas na dalas ng mekanismo ng trip mula sa manufacturer
- Ihambing sa mga kilalang dalas ng pagyanig ng kagamitan
- Pumili ng mga MCCB na may likas na dalas >2× dalas ng pagyanig ng kagamitan
- Isaalang-alang ang mga electronic trip unit (walang mekanikal na resonansiya) para sa matinding aplikasyon
4. Magtatag ng Protokol sa Pagsubaybay sa Pagyanig
- Buwanang mekanikal na inspeksyon:
- Subukan ang MCCB gamit ang kamay kung maluwag (dapat walang galaw)
- I-verify na ang lahat ng fastener ay nananatiling mahigpit (tactile check)
- Pakinggan ang mga tunog ng buzzing/kalansing sa panahon ng operasyon
- Quarterly na pag-verify ng torque:
- Gumamit ng calibrated torque wrench upang i-verify ang terminal torque
- Muling higpitan sa specification kung <80% ng target na halaga
- Idokumento ang mga halaga ng torque para sa trend analysis
- Taunang pagsusuri ng pagyanig:
- Gumamit ng accelerometer upang sukatin ang spectrum ng pagyanig ng panel
- Tukuyin ang mga resonance peak
- Magpatupad ng isolation kung natukoy ang mga likas na dalas
⚠️ Kritikal na Babala: Huwag kailanman ikabit ang mga MCCB at mabibigat na electromagnetic device (malalaking contactor, transformer) sa parehong mounting plate—ang pagyanig mula sa operasyon ng contactor ay direktang ikakabit sa mga MCCB. Gumamit ng hiwalay, mekanikal na isolated na mga istraktura ng pagkakabit. Kung madalas na nagaganap ang nuisance tripping pagkatapos alisin ang mga electrical na sanhi, maghinala ng mekanikal na resonansiya bago ayusin ang mga setting ng trip.
Talaan ng Paghahambing ng Pagbaba ng Kapasidad Dahil sa Kapaligiran
| Salik sa Kapaligiran | Mga Pamantayang Kundisyon | Malupit na Kondisyon | Kinakailangan ang Derating | Mga Panukalang Proteksyon |
|---|---|---|---|---|
| Temperatura | 40°C ambient | 60-70°C na temperatura ng paligid | 15-27% pagbaba ng kapasidad | Mga MCCB na may mataas na temperatura, sapilitang bentilasyon, pagsubaybay sa init |
| Halumigmig/Asin | <70% RH, walang asin | >85% RH, baybayin | Pag-upgrade ng IP rating | Mga enclosure na IP65, mga terminal na pinahiran, mga dehumidifier |
| Alikabok/Mga Partikulo | Malinis na panloob (PD2) | Mabigat na alikabok (PD3-4) | Pag-upgrade ng IP rating | Mga MCCB na IP54-65, mga selyadong enclosure, regular na paglilinis |
| Panginginig ng boses | <1g na acceleration | 3-5g+ na acceleration | Mekanikal na pagpapatibay | Mga damping mount, mga hardware na nagla-lock, pag-iwas sa resonance |
| Altitude | <2000m na taas | >2000m na taas | Pagbaba ng boltahe/kuryente | Mga MCCB na may rating sa taas, dagdag na espasyo |
Talaan 5: Komprehensibong mga salik ng pagbaba ng kapasidad dahil sa kapaligiran at mga estratehiya sa pagpapagaan ayon sa IEC 60947-2
Konklusyon: Tinutukoy ng mga Salik sa Kapaligiran ang Pagiging Maaasahan ng MCCB
Ang pagiging maaasahan ng MCCB sa mga aplikasyong pang-industriya ay nakadepende nang higit sa wastong espesipikasyon para sa kapaligiran ng pagpapatakbo kaysa sa likas na kalidad ng breaker. Ang apat na kritikal na pagkakamali na nakabalangkas—pagwawalang-bahala sa pagbaba ng kapasidad dahil sa temperatura, hindi sapat na proteksyon sa kaagnasan, hindi sapat na pagtatakip sa alikabok, at mahinang paglaban sa pagyanig—ang bumubuo sa karamihan ng mga pagkasira sa malupit na kapaligiran.
Dapat sundin ng proseso ng espesipikasyon ang hierarchy na ito:
- Kalkulahin ang mga kinakailangan sa kuryente (rating ng kuryente, kapasidad ng pagputol, koordinasyon)
- Suriin ang mga kondisyon sa kapaligiran (temperatura, halumigmig, alikabok, pagyanig)
- Ilapat ang mga salik ng pagbaba ng kapasidad ayon sa IEC 60947-2 at datos ng tagagawa
- Pumili ng naaangkop na IP rating at mga espesipikasyon ng materyal
- Magdisenyo ng wastong pagkakabit at mga sistema ng enclosure
- Magtatag ng mga protocol ng pagpapanatili tiyak sa mga stressor sa kapaligiran
Para sa mga electrical engineer at tagabuo ng panel, ito ang pangunahing pananaw: ang pagbaba ng kapasidad dahil sa kapaligiran ay hindi opsyonal—ito ay mandatoryo para sa pagsunod sa code at pagiging balido ng warranty. Ang pagpapatakbo ng mga MCCB sa labas ng kanilang mga rated na kondisyon sa kapaligiran ay nagpapawalang-bisa sa mga sertipikasyon at lumilikha ng pananagutan.
Ang VIOX Electric ay gumagawa ng kumpletong hanay ng mga MCCB na partikular na idinisenyo para sa malupit na kapaligirang pang-industriya, na may mga opsyon para sa pagpapatakbo sa mataas na temperatura, pagtatakip ng IP65, paglaban sa kaagnasan na pang-marine, at konstruksyon na may rating sa pagyanig. Ang lahat ng mga produkto ay sumusunod sa IEC 60947-2 at sumasailalim sa mahigpit na pagsubok sa kapaligiran upang matiyak ang maaasahang pagganap sa buong hanay ng mga aplikasyong pang-industriya.
Mga Madalas Itanong (FAQ)
T: Anong salik ng pagbaba ng kapasidad dahil sa temperatura ang dapat kong gamitin para sa 50°C na temperatura ng paligid?
S: Para sa karamihan ng mga thermal-magnetic MCCB, maglapat ng humigit-kumulang 0.91 na salik ng pagbaba ng kapasidad sa 50°C (9% na pagbaba ng kapasidad mula sa 40°C na reference). Nangangahulugan ito na ang isang 400A na MCCB ay epektibong nagbibigay ng 364A na proteksyon sa 50°C. Palaging i-verify ang mga partikular na curve ng pagbaba ng kapasidad sa datasheet ng tagagawa, dahil ang mga electronic trip unit ay maaaring may iba't ibang katangian.
T: Sapat ba ang IP54 para sa mga aplikasyong pang-industriya sa baybayin?
S: Ang IP54 ay nagbibigay ng pinakamababang proteksyon para sa mga lugar sa baybayin na >5km mula sa pampang na may mababang pagkakalantad sa asin. Para sa direktang pagkakalantad sa baybayin (<5km) o mga kapaligiran na may mataas na kaasinan, tukuyin ang IP65 minimum. I-upgrade din ang mga materyales ng terminal sa tin-plated o silver-plated na tanso at magpatupad ng aktibong dehumidification.
T: Gaano kadalas dapat linisin ang mga MCCB sa mga maalikabok na kapaligiran?
S: Ang dalas ng paglilinis ay nakadepende sa antas ng polusyon: PD2 (normal na panloob) = taunan; PD3 (pang-industriya) = quarterly; PD4 (matinding alikabok) = buwanan hanggang dalawang buwan. Gumamit ng compressed air sa 30-40 PSI, na humihihip mula sa loob patungo sa labas. Huwag kailanman gumamit ng tela sa mga mekanismo ng trip.
T: Maaari ba akong gumamit ng mga karaniwang MCCB sa mga aplikasyon na may mataas na pagyanig na may mas mahusay na hardware sa pagkakabit?
S: Ang pinahusay na pagkakabit (mga damping pad, mga hardware na nagla-lock) ay kinakailangan ngunit maaaring hindi sapat para sa matinding pagyanig (>3g). Suriin kung ang dalas ng pagyanig ng kagamitan ay nasa loob ng 50% ng natural na dalas ng mekanismo ng trip ng MCCB (karaniwang 8-15 Hz)—kung gayon, ang resonance ay maaaring magdulot ng mga maling trip anuman ang pagkakabit. Isaalang-alang ang mga electronic trip MCCB para sa matinding aplikasyon ng pagyanig.
T: Ano ang pagkakaiba sa pagitan ng IP rating at antas ng polusyon?
S: Sinusukat ng IP rating (Ingress Protection ayon sa IEC 60529) ang pisikal na pagtatakip laban sa mga solidong partikulo at tubig. Sinusukat ng Antas ng Polusyon (ayon sa IEC 60947-2) ang pagganap ng electrical insulation sa mga kontaminadong kapaligiran. Parehong kinakailangan ang mga espesipikasyon—tinutugunan ng IP rating ang mekanikal na pagtatakip, habang tinutugunan ng antas ng polusyon ang integridad ng electrical insulation. Ang mga kapaligiran na may mataas na alikabok ay karaniwang nangangailangan ng parehong IP54+ at PD3 na rating.
T: Kailangan ba ng mga electronic trip MCCB ang pagbaba ng kapasidad dahil sa kapaligiran?
S: Inaalis ng mga electronic trip unit ang pagbaba ng kapasidad dahil sa init (walang bimetallic element), ngunit kailangan pa ring isaalang-alang ang: (1) Mga limitasyon sa temperatura ng pagpapatakbo ng electronics (karaniwang -20°C hanggang +70°C), (2) Mga epekto ng halumigmig sa mga circuit board (inirerekomenda ang conformal coating), (3) Mga epekto ng pagyanig sa mga electronic component (sa pangkalahatan ay mas mahusay kaysa sa mga mekanikal na trip). Nag-aalok ang mga electronic trip ng mga makabuluhang bentahe sa malupit na kapaligiran ngunit nagkakahalaga ng 2-3× na higit pa kaysa sa mga thermal-magnetic unit.
Mga Kaugnay na Mapagkukunan
- Ano ang Molded Case Circuit Breaker (MCCB)
- MCCB vs MCB: Pag-unawa sa mga Pangunahing Pagkakaiba
- Paano Pumili ng MCCB para sa isang Panel
- Gabay sa Proteksyon ng Koneksyon ng MCCB Busbar
- Mga Limitasyon sa Pagtaas ng Temperatura ng MCB at MCCB: Mga Pamantayan ng IEC at UL
- Pag-unawa sa mga Trip Curve: Kumpletong Gabay
- Mga Rating ng Circuit Breaker: Icu, Ics, Icw, Icm Ipinaliwanag
- Gabay sa Adjustable Circuit Breaker
- Terminal Box vs Junction Box: Mga Pangunahing Pagkakaiba
Ang artikulong ito ay sumusunod sa mga pamantayan ng IEC 60947-2 at isinasama ang datos sa field mula sa mga instalasyong pang-industriya. Ang lahat ng mga teknikal na espesipikasyon at mga salik ng pagbaba ng kapasidad ay batay sa mga nai-publish na internasyonal na pamantayan at datos ng engineering ng tagagawa.
