กล่องรวมสายแบบราง UTJ5 ซีรีส์ | บล็อก terminal DIN Rail กระแสสูง | VIOX

VIOX UTJ5 rail type junction box series สร้างขึ้นสำหรับการเชื่อมต่อทางไฟฟ้ากระแสสูงในแผงควบคุม ตู้จ่ายไฟ และระบบสายไฟอุตสาหกรรม ด้วยตัวเลือกกระแสไฟพิกัดตั้งแต่ 63A ถึง 380A และแรงดันไฟฟ้าพิกัด 800V ซีรีส์นี้เหมาะสำหรับผู้ซื้อที่ต้องการบล็อกการเชื่อมต่อแบบติดตั้งบนราง DIN ขนาดกะทัดรัดที่มีความจุส่วนตัดขวางของสายไฟขนาดใหญ่และการเลือกรุ่นที่ชัดเจน.

กลุ่มผลิตภัณฑ์นี้ได้รับการออกแบบมาสำหรับผู้สร้างแผง ผู้ผลิต OEM ผู้จัดจำหน่าย และผู้ซื้อโครงการที่กำลังมองหาการกระจายพลังงานที่เป็นระเบียบและการเชื่อมต่อตัวนำที่ปลอดภัยภายในชุดประกอบไฟฟ้าแรงดันต่ำ ซีรีส์นี้มีการกำหนดค่าแบบทางเข้าเดียวและหลายเอาต์พุตเพื่อรองรับรูปแบบตู้และความต้องการในการเดินสายที่แตกต่างกัน.

คุณสมบัติหลัก

• ตัวนำอลูมิเนียมหนาสำหรับโครงสร้างน้ำหนักเบา ความจุส่วนตัดขวางขนาดใหญ่ และความต้านทานการกัดกร่อนที่แข็งแกร่ง
• ตัวเรือนไนลอน PA66 ออกแบบมาเพื่อทนต่ออุณหภูมิและความดันที่สูงขึ้นในสภาพแวดล้อมที่ต้องการ
• โครงสร้างสกรูหกเหลี่ยมเพื่อการยึดตัวนำที่ปลอดภัยและทนทาน
• รูปแบบการติดตั้งบนราง DIN สำหรับการติดตั้งแผงและการจัดระเบียบสายไฟที่ใช้งานได้จริง
• กลุ่มผลิตภัณฑ์ที่หลากหลายครอบคลุมส่วนตัดขวางของสายไฟ 16 มม.2 ถึง 240 มม.2
• การกำหนดค่าทางเข้าหลายแบบ รวมถึง 1 เข้า, 1 ออก; 1 เข้า, 3 ออก; และ 1 เข้า, 5 ออก

ข้อมูลจำเพาะทางเทคนิค

หมายเลขสินค้า	กระแสไฟฟ้า (เอ)	แรงดันไฟฟ้า (V)	ขนาด (มม.)	Wire Section (mm2)	Screw Specs	Entry Method	สีของผลิตภัณฑ์
UTJ5-16	63	800	14 x 44 x 40	16	เอ็ม6	เข้า 1 ออก 1	PE / GY / BE
UTJ5-35	120	800	15.8 x 46 x 40	35	เอ็มเอแปด	เข้า 1 ออก 1	PE / GY / BE
UTJ5-35-2	120	800	27.8 x 46 x 40	2 x 35	เอ็ม6	1 in, 3 out	PE / GY / BE
UTJ5-50	145	800	17.8 x 50 x 43.3	50	เอ็ม10	เข้า 1 ออก 1	PE / GY / BE
UTJ5-50-2	145	800	31.8 x 50 x 43.3	2 x 50	เอ็ม10	1 in, 3 out	PE / GY / BE
UTJ5-50-3	145	800	44.8 x 50 x 43.3	3 x 50	เอ็ม10	1 in, 5 out	PE / GY / BE
UTJ5-95	220	800	24 x 91.4 x 49.2	95	M14	เข้า 1 ออก 1	PE / GY / BE
UTJ5-95-2	220	800	42 x 91.4 x 49.2	2 x 95	M14	1 in, 3 out	PE / GY / BE
UTJ5-150	240	800	28.8 x 101.6 x 60	150	M18	เข้า 1 ออก 1	PE / GY / BE
UTJ5-240	380	800	36 x 130.7 x 66.7	240	เอ็ม20	เข้า 1 ออก 1	PE / GY / BE

การกำหนดค่าที่มีให้เลือก

ซีรีส์ UTJ5 ครอบคลุมส่วนตัดขวางของสายไฟและโครงสร้างเอาต์พุตที่หลากหลายเพื่อให้ตรงกับงานแผงและการกระจายที่แตกต่างกัน ผู้ซื้อสามารถเลือกรุ่นเอาต์พุตเดียวขนาดกะทัดรัดสำหรับการเชื่อมต่อตัวนำมาตรฐาน หรือเลือกรุ่นหลายเอาต์พุตที่ตัวนำขาเข้าหนึ่งตัวต้องกระจายไปยังสายไฟขาออกหลายเส้นในรูปแบบที่ควบคุมและประหยัดพื้นที่.

• รุ่นเอาต์พุตเดียวมาตรฐานสำหรับการเชื่อมต่อกระแสสูงโดยตรง
• รุ่น 1 เข้า, 3 ออก สำหรับการกระจายสาขาภายในตู้
• รุ่น 1 เข้า, 5 ออก สำหรับความต้องการการกระจายหลายวงจรที่กะทัดรัดยิ่งขึ้น
• ตัวเลือกสีรวมถึง PE, GY และ BE สำหรับการระบุและการจับคู่แอปพลิเคชัน

แอปพลิเคชั่น

ซีรีส์ UTJ5 rail type junction box เหมาะสำหรับระบบไฟฟ้าที่ต้องการความจุตัวนำที่มากขึ้นและการเชื่อมต่อแบบติดตั้งบนราง DIN ที่เสถียร เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการกระจายพลังงาน การเดินสายเครื่องจักร ตู้ควบคุมอุตสาหกรรม และการประกอบแผงที่การจัดระเบียบตัวนำและการยึดที่ทนทานเป็นสิ่งสำคัญ.

• ตู้จ่ายไฟแรงดันต่ำ
• รองอุตสาหกรรมควบคุมพาเนล
• ชุดประกอบไฟฟ้า OEM
• Machine control cabinets
• ระบบกระจายพลังงานและสายไฟสาขา
• โครงการสร้างแผงที่ต้องการการเชื่อมต่อเทอร์มินัลส่วนตัดขวางของสายไฟขนาดใหญ่

Why Choose VIOX UTJ5 Junction Boxes

ซีรีส์ VIOX UTJ5 มีโครงสร้างสำหรับผู้ซื้อที่ต้องการกลุ่มผลิตภัณฑ์ที่ชัดเจนมากกว่ารุ่นเดียวที่แยกจากกัน ตั้งแต่ความจุส่วนตัดขวางของสายไฟ 16 มม.2 ถึง 240 มม.2 ซีรีส์นี้ช่วยให้ผู้ซื้อกำหนดมาตรฐานการเชื่อมต่อตัวนำในขนาดแผงและความต้องการของโครงการที่หลากหลาย.

• ความครอบคลุมของรุ่นที่กว้างขวางสำหรับความต้องการกระแสและตัวนำที่แตกต่างกัน
• โครงสร้างตัวนำอลูมิเนียมเพื่อประสิทธิภาพน้ำหนักเบาและทนต่อการกัดกร่อน
• ตัวเรือน PA66 สำหรับสภาพแวดล้อมทางไฟฟ้าที่ต้องการ
• การติดตั้งบนราง DIN เพื่อการรวมแผงที่มีประสิทธิภาพ
• การกำหนดค่าเอาต์พุตหลายแบบสำหรับการออกแบบการกระจายพลังงานที่ใช้งานได้จริง
• เหมาะสำหรับผู้จัดจำหน่าย OEM และการจัดหาตามโครงการ

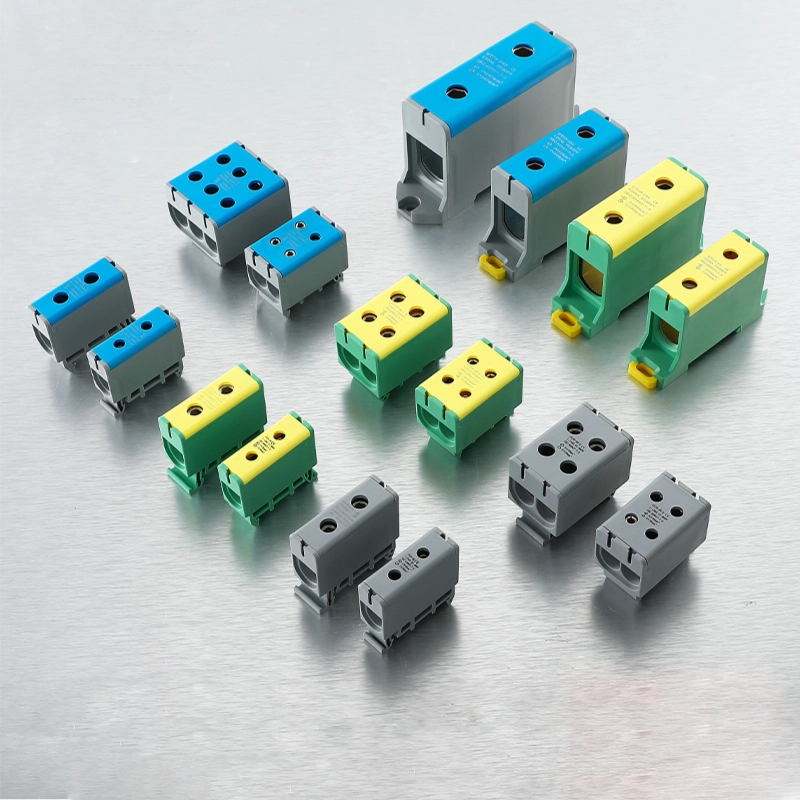

ตัวเลือกสี

สีของผลิตภัณฑ์ที่แสดงสำหรับซีรีส์นี้คือ:

• PE: Yellow / Green
• GY: Grey
• BE: Blue

คำถามที่พบบ่อย

What is the UTJ5 rail type junction box series used for?

ใช้สำหรับการเชื่อมต่อตัวนำกระแสสูงและการกระจายสาขาภายในแผงไฟฟ้า ตู้ควบคุม และระบบจ่ายไฟแรงดันต่ำ.

UTJ5 ซีรีส์นี้ครอบคลุมช่วงแรงดันไฟฟ้าเท่าใด

ตารางผลิตภัณฑ์แสดงแรงดันไฟฟ้าที่กำหนด 800V ในรุ่น UTJ5 ที่ระบุไว้.

ช่วงกระแสไฟฟ้าที่มีในซีรีส์นี้คือเท่าใด

รุ่นที่ระบุไว้ครอบคลุมพิกัดกระแสไฟฟ้าตั้งแต่ 63A ถึง 380A ขึ้นอยู่กับหมายเลขสินค้าและส่วนของสายไฟ.

มีรุ่นที่มีเอาต์พุตหลายช่องหรือไม่

มี ซีรีส์นี้มีการกำหนดค่าต่างๆ เช่น 1 อินพุต 3 เอาต์พุต และ 1 อินพุต 5 เอาต์พุต สำหรับการใช้งานที่ต้องการการกระจายสาขาที่ควบคุมได้.

ผู้ซื้อควรยืนยันอะไรบ้างก่อนสั่งซื้อ

ผู้ซื้อควรยืนยันหมายเลขสินค้า ส่วนของตัวนำ การกำหนดค่าเอาต์พุต ข้อกำหนดสกรู ข้อกำหนดสี และความเหมาะสมในการใช้งาน ก่อนทำการสั่งซื้อ.

ขอใบเสนอราคา

หากคุณกำลังจัดหา Junction Box แบบราง DIN สำหรับการสร้างแผง การผลิต OEM หรือการจัดจำหน่าย VIOX สามารถช่วยคุณเลือกรุ่น UTJ5 ที่ถูกต้องตามพิกัดกระแส ส่วนของสายไฟ และโครงสร้างการเชื่อมต่อได้ ส่งข้อกำหนดเป้าหมายและข้อกำหนดด้านปริมาณของคุณเพื่อยืนยันผลิตภัณฑ์และขอใบเสนอราคา.
