บทนำ: คำถามเรื่องความเข้ากันได้
คุณกำลังระบุข้อกำหนดการป้องกันสำหรับเครื่องทำความร้อนอุตสาหกรรมเฟสเดียวขนาด 50kW ที่โรงงานผลิตแห่งใหม่ ผู้จัดจำหน่ายของคุณเสนอราคา MCB ขั้วเดียวมาตรฐานที่ $120 หรือคุณสามารถนำ MCCB 3 ขั้วจากถังอะไหล่ของคุณกลับมาใช้ใหม่ได้โดยไม่มีค่าใช้จ่าย ความเย้ายวนใจเป็นเรื่องจริง แต่คำถามที่คุณต้องตอบก่อนคือพื้นฐาน: คุณสามารถทำได้อย่างปลอดภัยจริงหรือ? และมีภาวะแทรกซ้อนที่ซ่อนอยู่ซ่อนอยู่ใต้พื้นผิวหรือไม่?
คำตอบสั้นๆ: ได้ คุณสามารถใช้ MCCB 3 ขั้วสำหรับแอปพลิเคชันเฟสเดียวได้ แต่เฉพาะในกรณีที่คุณเข้าใจการกำหนดค่าสายไฟ พฤติกรรมการทริป และข้อกำหนดด้านกฎระเบียบเท่านั้น. หากไม่สามารถคำนึงถึงปัจจัยใดปัจจัยหนึ่งเหล่านี้ได้ คุณอาจเสี่ยงต่อการทริปที่ไม่พึงประสงค์ ความล้มเหลวแบบหลอกๆ หรือสิ่งที่แย่กว่านั้น: อันตรายจากไฟไหม้หากระบบป้องกันความร้อนทำงานไม่ถูกต้อง.
คู่มือนี้จะนำคุณไปสู่ภาพรวมทางเทคนิคที่สมบูรณ์ อธิบายวิธีการเดินสายไฟที่ใช้งานได้ ระบุ “ข้อควรระวัง” ที่ทำให้วิศวกรสะดุด และจัดเตรียมกรอบการตัดสินใจที่ช่างเทคนิค VIOX Electric ใช้เมื่อให้คำแนะนำแก่ลูกค้าในสถานการณ์ที่คล้ายคลึงกัน.

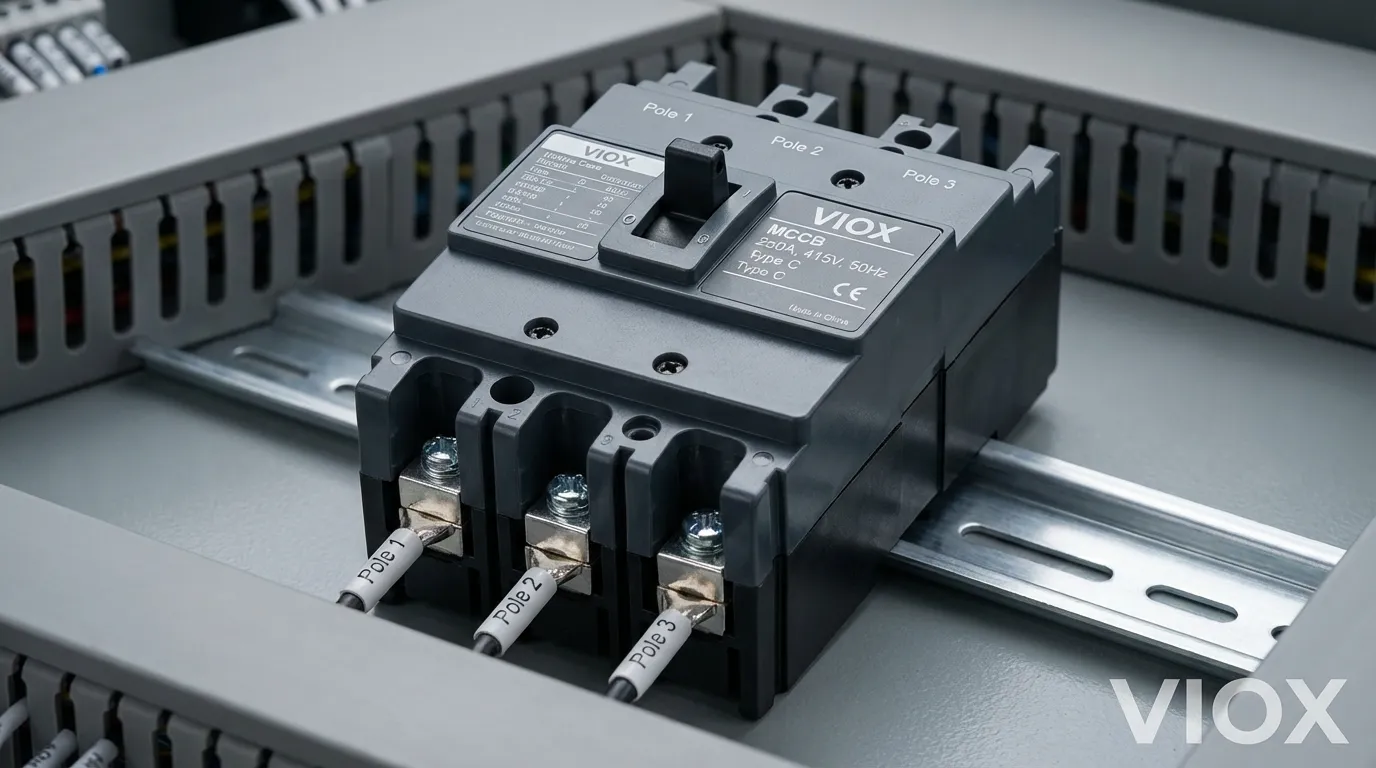

MCCB 3 ขั้วสามารถใช้งานได้กับเฟสเดียวหรือไม่? คำตอบหลัก
คำตัดสินทางกล: ใช่. 3 ขั้ว MCCB (Molded Case Circuit Breaker) มีความสามารถทางกายภาพในการขัดขวางกระแสไฟเฟสเดียว หน้าสัมผัส ช่องอาร์ค และกลไกการขัดขวางทั้งหมดได้รับการจัดอันดับสำหรับขนาดกระแสไฟฟ้า โดยไม่คำนึงถึงจำนวนเฟสที่เชื่อมต่อ.
คำตัดสินเชิงปฏิบัติ: มีเงื่อนไข. MCCB สมัยใหม่ โดยเฉพาะอย่างยิ่ง MCCB ที่มีชุดทริปแบบอิเล็กทรอนิกส์ มีระบบป้องกันในตัวที่ตรวจจับเฟสที่หายไปและทริปเบรกเกอร์ทันทีหากตรวจพบความไม่สมดุลของกระแสไฟ นี่คือคุณสมบัติด้านความปลอดภัยที่มีจุดมุ่งหมายเพื่อป้องกันความเสียหายของมอเตอร์จากการทำงานแบบเฟสเดียว แต่จะกลายเป็นภาระเมื่อคุณตั้งใจใช้เบรกเกอร์กับเฟสเดียว.
ความแตกต่างระหว่างความสำเร็จและการทริปที่ไม่พึงประสงค์ซ้ำๆ ขึ้นอยู่กับรายละเอียดที่สำคัญอย่างหนึ่ง: วิธีที่คุณกำหนดเส้นทางกระแสไฟผ่านเบรกเกอร์.
สามประเด็นหลัก: การป้องกันการสูญเสียเฟส พิกัดแรงดันไฟฟ้า และเครื่องหมายกำกับตามข้อบังคับ

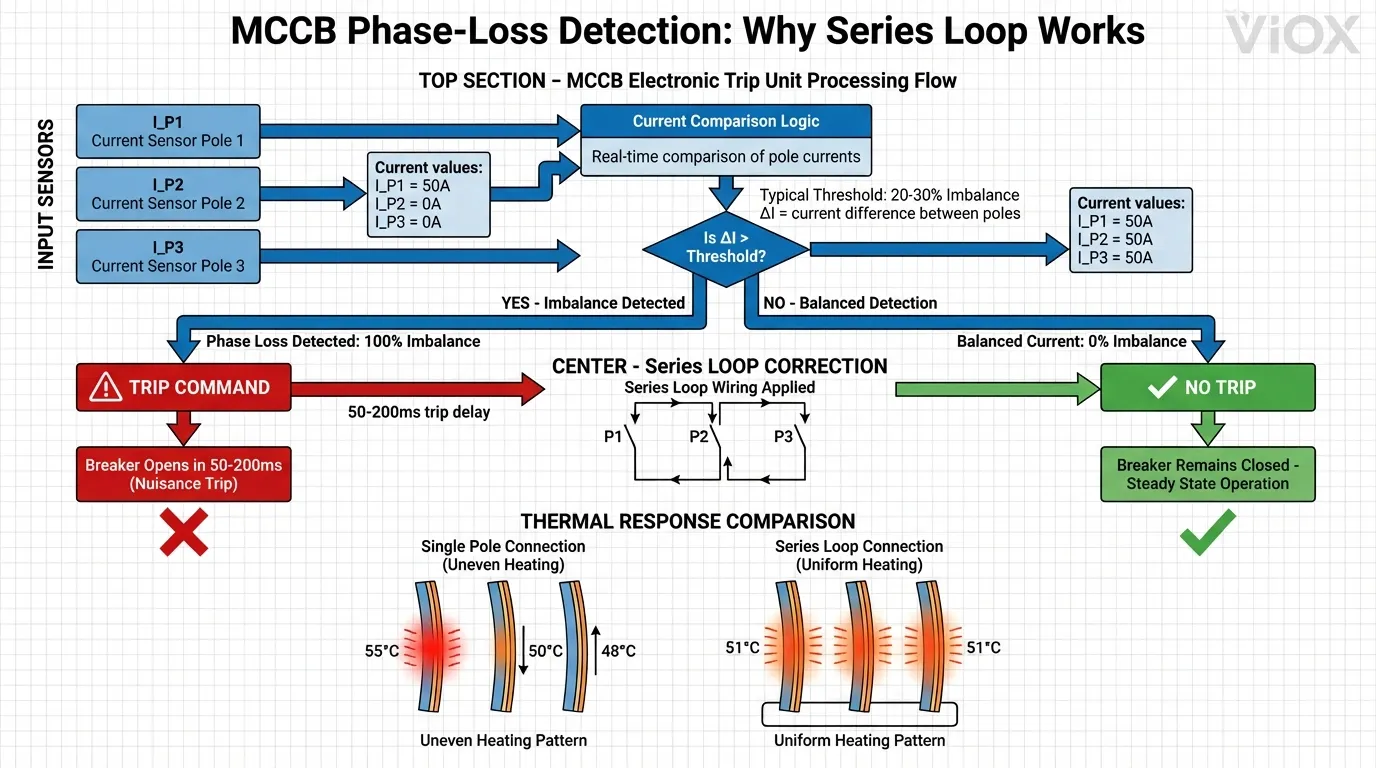

ประเด็นที่ #1: การตรวจจับการสูญเสียเฟส (ปัญหาการทริปที่ไม่พึงประสงค์)
MCCB เชิงพาณิชย์จำนวนมาก โดยเฉพาะรุ่นที่ออกแบบมาสำหรับการป้องกันมอเตอร์ มี ความไวต่อการสูญเสียเฟส. นี่คือวิธีการทำงาน:
ชุดทริปแบบอิเล็กทรอนิกส์จะตรวจสอบกระแสไฟบนทั้งสามขั้ว หากตรวจพบความแตกต่างอย่างมีนัยสำคัญระหว่างขั้ว ซึ่งบ่งชี้ว่าเฟสหนึ่งเฟสขึ้นไปหายไปหรือล้มเหลว เบรกเกอร์จะทริปทันทีเพื่อเป็นมาตรการด้านความปลอดภัย สิ่งนี้จะป้องกันไม่ให้มอเตอร์ทำงานบนเฟสเดียว ซึ่งทำให้เกิดความเสียหายร้ายแรงต่อขดลวดมอเตอร์ภายในไม่กี่วินาที.
ปัญหา: หากคุณเชื่อมต่อ MCCB 3 ขั้วกับโหลดเฟสเดียวโดยใช้เพียงสองขั้ว (ละเว้นขั้วที่สาม) ชุดทริปจะเห็นกระแสไฟเป็นศูนย์บนขั้วที่ไม่ได้ใช้ และตีความว่าเป็นการล้มเหลวของเฟส เบรกเกอร์จะทริปทันที แม้ว่ากระแสโหลดจะอยู่ในพิกัดของเบรกเกอร์ก็ตาม.
วิธีแก้ปัญหา: วนกระแสไฟผ่านทั้งสามขั้ว
หากต้องการใช้ MCCB 3 ขั้วอย่างปลอดภัยบนเฟสเดียว คุณต้องเดินสายไฟทั้งสามขั้วเป็นอนุกรม:
- เชื่อมต่อขาเข้าของคุณ เฟส (ร้อน) สายไฟไปยังขั้วอินพุตของ ขั้ว 1
- เดินสายจัมเปอร์จากขั้วเอาท์พุตของ ขั้ว 1 ไปยังอินพุตของ ขั้ว 2
- เดินสายจัมเปอร์จากเอาท์พุตของ ขั้ว 2 ไปยังอินพุตของ ขั้ว 3
- เชื่อมต่อโหลดของคุณจากเอาท์พุตของ ขั้ว 3 กลับไปที่ของคุณ เป็นกลาง
สิ่งนี้จะสร้างเส้นทางกระแสไฟต่อเนื่องผ่านองค์ประกอบความร้อนทั้งสามและชุดทริปทั้งสาม จากมุมมองของเบรกเกอร์ จะเห็นกระแสไฟที่เหมือนกันบนทุกขั้ว ซึ่งจะป้องกันการทริปเนื่องจากการสูญเสียเฟสที่ผิดพลาด.

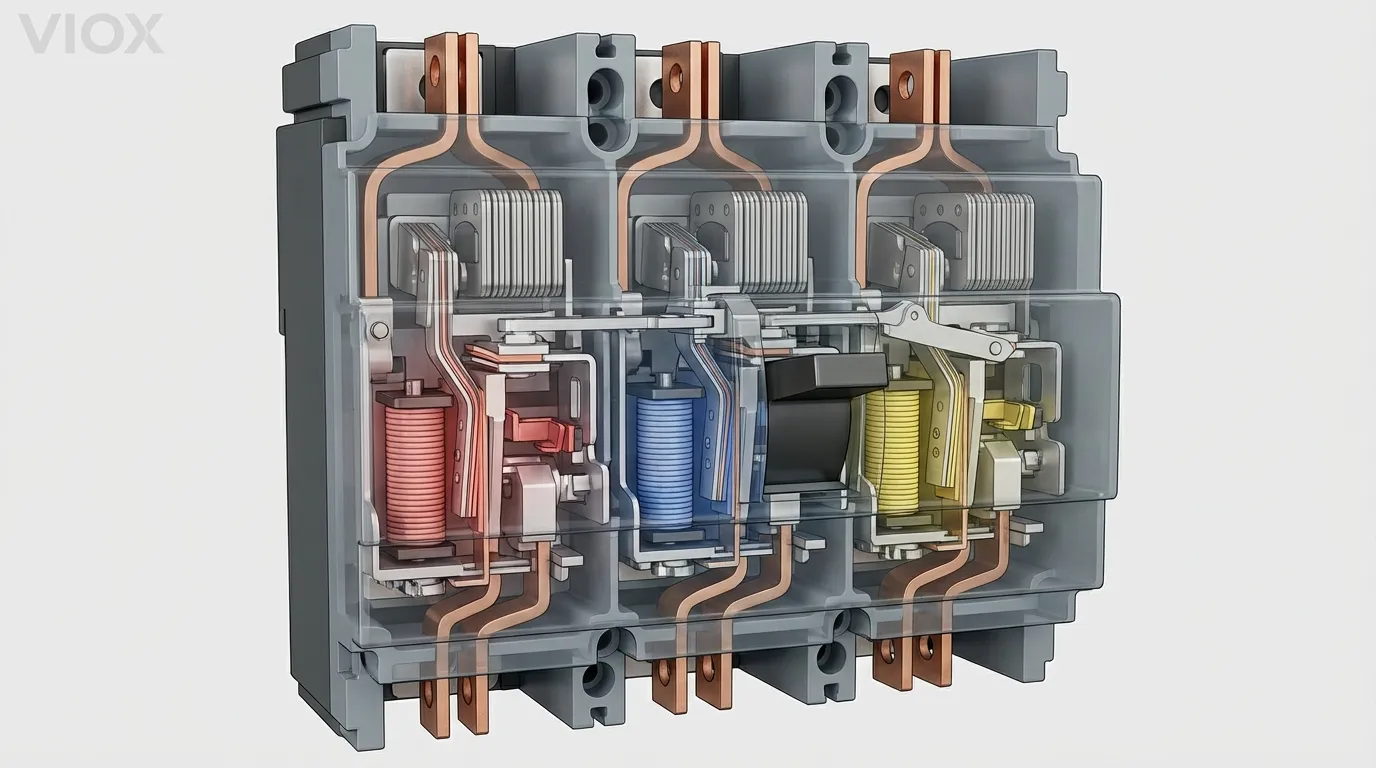

เหตุผลที่ได้ผล: แถบความร้อนไบเมทัลลิกทั้งสามแถบร้อนขึ้นเท่ากัน คอยล์ทริปทั้งสามตรวจจับสนามแม่เหล็กเดียวกัน ชุดทริปแบบอิเล็กทรอนิกส์จะเห็นกระแสไฟที่สมดุลบนทุกขั้ว ไม่มีการรับรู้ถึงการสูญเสียเฟส ไม่มีการทริปที่ไม่พึงประสงค์.
ประเด็นที่ #2: ประเภทชุดทริปมีความสำคัญอย่างยิ่ง
เบรกเกอร์ความร้อน-แม่เหล็ก (การออกแบบเก่ากว่า):
- สิ่งเหล่านี้ใช้เฉพาะแถบไบเมทัลลิกสำหรับการโอเวอร์โหลดและคอยล์แม่เหล็กไฟฟ้าสำหรับการตรวจจับการลัดวงจร
- ไม่มีตรรกะการสูญเสียเฟสในชุดทริป
- การทำงานแบบขั้วเดียวหรือสองขั้วน่าจะใช้งานได้โดยไม่มีปัญหา
- อย่างไรก็ตาม การใช้เพียงหนึ่งหรือสองขั้วจะสร้างการกระจายความร้อนที่ไม่สม่ำเสมอในตัวเรือน ซึ่งอาจทำให้เกิดการทริปจากความร้อนก่อนเวลาอันควรหรือการตอบสนองที่ล่าช้า
อิเล็กทรอนิกส์เดินทางหน่วย (การป้องกัน LSIG สมัยใหม่):
- รวมอัลกอริทึมการตรวจจับการสูญเสียเฟสที่ซับซ้อน
- หลายรุ่นมีระดับความไวที่ปรับได้
- บางหน่วยพรีเมียมอนุญาต การปิดใช้งาน การป้องกันการสูญเสียเฟสผ่านการตั้งโปรแกรม
- หากไม่สามารถปิดใช้งานการป้องกันการสูญเสียเฟสได้ การวนซ้ำแบบอนุกรมผ่านทุกขั้วเป็นสิ่งจำเป็น
MCCB เฉพาะมอเตอร์ (เช่น MPCB ที่มีการโอเวอร์โหลดความร้อนในตัว):
- เหล่านี้ ต้องการ ให้จ่ายไฟให้กับทั้งสามขั้วระหว่างการทำงานของมอเตอร์
- ไม่แนะนำให้ใช้ MCCB มอเตอร์กับเฟสเดียว แม้ว่าจะมีการวนซ้ำแบบอนุกรม เนื่องจากฟังก์ชันโอเวอร์โหลดของมอเตอร์ไม่น่าเชื่อถือ
แนวทางปฏิบัติที่ดีที่สุด: ตรวจสอบเอกสารข้อมูลของผู้ผลิตสำหรับรุ่น MCCB เฉพาะของคุณ ค้นหา “การป้องกันการสูญเสียเฟส” หรือ “การทำงานแบบเฟสเดียว” หากเอกสารข้อมูลระบุอย่างชัดเจนว่า “เหมาะสำหรับแอปพลิเคชันเฟสเดียว” หรือมีแผนภาพการเดินสายไฟเฟสเดียว แสดงว่าคุณได้รับอนุญาตให้ดำเนินการต่อได้ หากเงียบหรือกีดกันการใช้งานเฟสเดียว ให้ถือว่าเป็นสัญญาณเตือน.
ประเด็นที่ #3: พิกัดแรงดันไฟฟ้า (พิกัดแบบตรงเทียบกับแบบสแลช)
พิกัดแรงดันไฟฟ้าของ MCCB แบ่งออกเป็นสองประเภท:
พิกัดแบบตรง (เช่น 480V, 690V):
- เบรกเกอร์สามารถใช้ได้กับทุกระบบที่ แรงดันไฟฟ้าระหว่างเฟส ไม่เกินแรงดันไฟฟ้าที่กำหนด
- สำหรับเฟสเดียว: ใช้กับเฟสเดียวที่หรือต่ำกว่าแรงดันไฟฟ้าที่กำหนด
- ตัวอย่าง: MCCB ที่มีพิกัด 480V สามารถป้องกันวงจรเฟสเดียว 480V ได้โดยไม่มีปัญหา
พิกัดแบบ Slash (เช่น 480Y/277V, 690Y/400V):
- เครื่องหมาย slash หมายถึง ระบบ Wye ที่ต่อลงดิน
- ตัวเลขแรก (480V) คือแรงดันไฟฟ้าระหว่างเฟส
- ตัวเลขที่สอง (277V) คือแรงดันไฟฟ้าระหว่างเฟสกับนิวทรัลบนระบบ Wye ที่ต่อลงดิน
- เบรกเกอร์เหล่านี้มีพิกัดฉนวนระหว่างเฟสกับนิวทรัลที่ลดลง (277V ในตัวอย่างนี้) เนื่องจากนิวทรัลของระบบต่อลงดิน
- สิ่งเหล่านี้ไม่เหมาะสำหรับระบบเฟสเดียวที่ไม่ได้ต่อลงดิน หรือระบบ Delta 480V สำหรับโหลดเฟสเดียว
การตรวจสอบเชิงปฏิบัติ: หากแผ่นป้ายชื่อ MCCB ของคุณแสดงพิกัดแบบ slash ให้ตรวจสอบว่าระบบเฟสเดียวของคุณตรงกับข้อกำหนดแรงดันไฟฟ้าที่ต่ำกว่าและต่อลงดิน หากคุณมีระบบเฟสเดียว 480V ที่ไม่ได้ต่อลงดินและ MCCB 480Y/277V ฉนวนบนหน้าสัมผัสและชุดทริปจะได้รับการทดสอบเพียง 277V เฟสลงดิน การใช้ 480V ข้ามหน้าสัมผัสมีความเสี่ยงต่อความล้มเหลวของฉนวนและอาจเกิดอาร์ค.

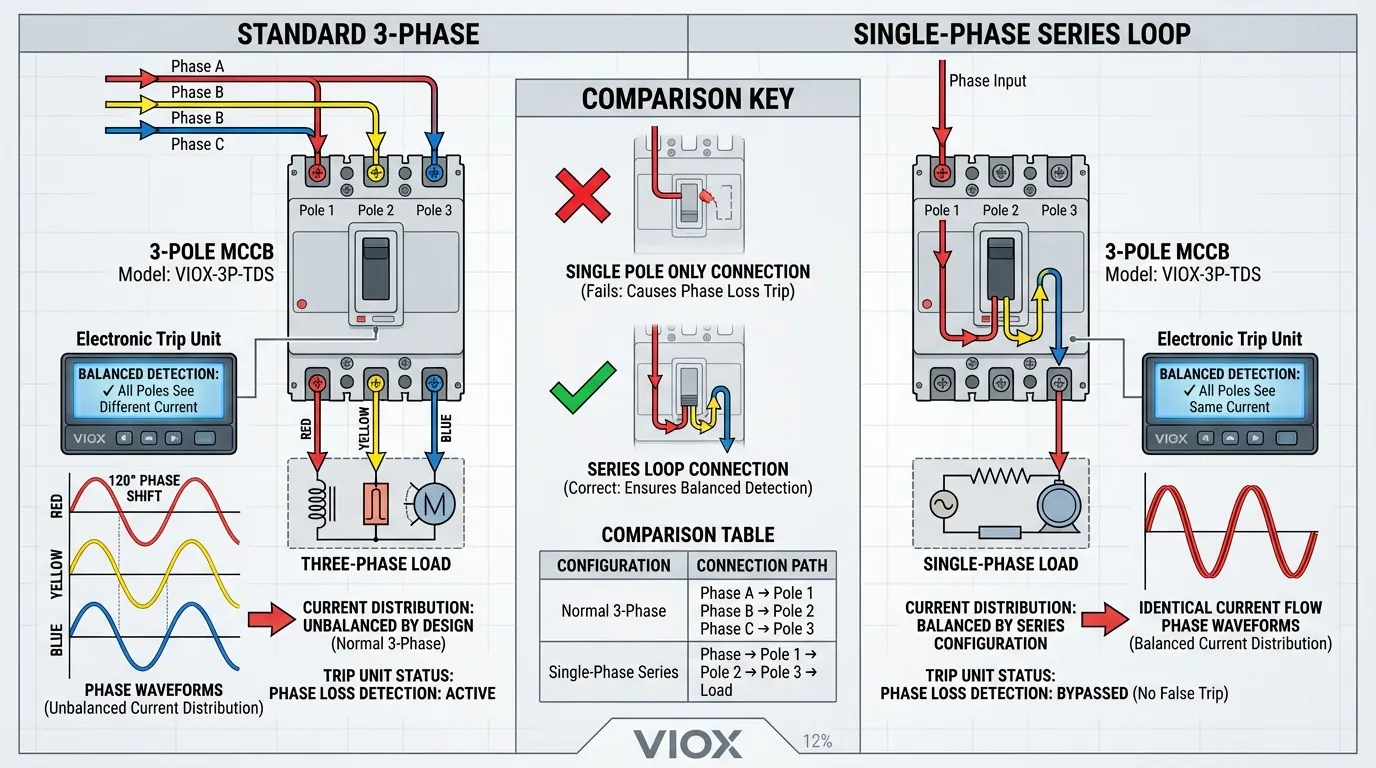

วิธีการเดินสายที่ถูกต้อง: แผนภาพวงจรอนุกรม
รูปภาพด้านบนแสดง การเชื่อมต่อแบบอนุกรมที่ถูกต้อง สำหรับการใช้ MCCB 3 โพลบนเฟสเดียว ข้อสังเกต:
- อินพุตเฟสเดียว (เฟส/ฮอต) เข้าที่โพล 1
- กระแสจะถูกส่งผ่านตามลำดับผ่านโพล 1 → 2 → 3
- โหลดถูกดึงออกจากเอาต์พุตโพล 3
- แถบความร้อนและขดลวดทริปทั้งสามได้รับกระแสไฟฟ้าที่เหมือนกัน
- สายไฟนิวทรัล ไม่ ผ่านเสาเบรกเกอร์ (เว้นแต่รหัสท้องถิ่นกำหนดให้มีการสลับนิวทรัล)
ผลลัพธ์: สัญญาณชุดทริปที่สมดุล ไม่มีการทริปผิดพลาดเนื่องจากการสูญเสียเฟส การตอบสนองต่อความร้อนที่เหมาะสม การทำงานที่ปลอดภัยและเป็นไปตามข้อกำหนด.
สามเฟสเทียบกับเฟสเดียว: ตารางเปรียบเทียบทางเทคนิค
| คุณสมบัติ | MCCB 3 เฟส (การใช้งานมาตรฐาน) | MCCB 3 โพลบนเฟสเดียว | MCB เฟสเดียว (เนทีฟ) |
|---|---|---|---|
| เสาที่เชื่อมต่อ | ทั้ง 3 เสาทำงานโดยมี 3 เฟสแยกกัน | ทั้ง 3 เสาต่ออนุกรมกับเฟสเดียวที่วนรอบ | 1-2 เสาตามที่ออกแบบไว้ |
| การป้องกันการสูญเสียเฟส | ใช้งานได้ ทริปเมื่อไม่สมดุล | ถูกบายพาส (เห็นกระแสที่สมดุล) | ไม่มี (ไม่สามารถใช้งานได้) |
| ประเภทชุดทริปที่ต้องการ | Electronic LSIG | Thermal-magnetic เป็นที่ต้องการ LSIG ต้องมีการตรวจสอบเอกสารข้อมูล | เทอร์มอล-แมกเนติก หรืออิเล็กทรอนิกส์พื้นฐาน |
| เส้นทางปัจจุบัน | เฟส A → โพล 1, เฟส B → โพล 2, เฟส C → โพล 3 | เฟส → โพล 1 → โพล 2 → โพล 3 (อนุกรม) | เฟส → โพล 1; โหลด |
| การกระจายความร้อน | สมดุลระหว่างสามเสา (3 เฟสปกติ) | สมดุลระหว่างสามเสา (ทั้งหมดเห็นกระแสเดียวกัน) | กระจุกตัวอยู่ในเสาเดียว |
| การปฏิบัติตามข้อกำหนด (UL/NEC) | การปฏิบัติตามข้อกำหนดมาตรฐาน | ต้องได้รับการอนุมัติจากผู้ผลิตหรือการเปลี่ยนแปลงรหัส | การปฏิบัติตามข้อกำหนดเนทีฟ |
| การปฏิบัติตามข้อกำหนด NEC 240.85 | ใช่ หากมีการทำเครื่องหมาย 3 เฟส | มีความเสี่ยงเว้นแต่จะมีการทำเครื่องหมายอย่างชัดเจนว่า “เหมาะสำหรับเฟสเดียว 2-3 เสาใดๆ” | ใช่ MCB เสาเดียวแบบเนทีฟเป็นไปตามข้อกำหนด NEC |
| ค่าใช้จ่าย | $300–$800 (ช่วง 60A–125A) | เหมือนกับ 3 เฟสแต่ใช้งานได้จริงน้อยกว่า | $40–$120 (พิกัดเดียวกัน) |
| ความน่าเชื่อถือ | ยอดเยี่ยม | ดี หากต่อสายอย่างถูกต้อง; มีความเสี่ยงสูงหากใช้งานผิดวิธี | ยอดเยี่ยม |
เมื่อการใช้งานผิดวิธีเป็นอันตราย: รูปแบบความล้มเหลวในโลกแห่งความเป็นจริง
สถานการณ์ที่ 1: ทริปเนื่องจากเฟสหายในการเชื่อมต่อแบบขั้วเดียว
วิศวกรเชื่อมต่อเฉพาะขั้ว 1 และขั้ว 2 ของ MCCB 3 ขั้วกับไฟเฟสเดียว 208V:
- ชุดทริปตรวจจับกระแสไฟใน 2 ขั้ว, กระแสไฟเป็นศูนย์ในขั้ว 3
- อัลกอริทึมอิเล็กทรอนิกส์กำหนดความล้มเหลวของเฟส
- เบรกเกอร์ทริปใน 50-200ms
- ผลลัพธ์: ทริปรบกวนซ้ำๆ, การร้องเรียนของลูกค้า, การเรียกใช้บริการฉุกเฉิน
สถานการณ์ที่ 2: การตอบสนองต่อความร้อนที่ไม่สม่ำเสมอ (เบรกเกอร์ความร้อน-แม่เหล็ก, ขั้วเดียวเท่านั้น)
การใช้เพียงขั้วเดียวของ MCCB ขนาดใหญ่กับฮีตเตอร์เฟสเดียว:
- ความร้อนที่เกิดขึ้นจะกระจุกตัวอยู่ในองค์ประกอบไบเมทัลลิกหนึ่งเดียว
- องค์ประกอบที่เหลือไม่ได้รับความร้อน
- ที่ 50A เฟสเดียว: ขั้วที่ใช้งานอยู่ถึงเกณฑ์การทริปเร็วกว่าที่ออกแบบไว้มาก
- เบรกเกอร์ทริปรบกวนที่ 45A แทนที่จะเป็นกระแสไฟพิกัด 50A
- ที่ 40A สภาวะคงที่: ขั้วหนึ่งกระจายความร้อนไม่สม่ำเสมอ; การระบายความร้อนไม่สมมาตร
- ในช่วงหลายเดือน: รูปแบบการสึกหรอของหน้าสัมผัสแตกต่างกัน; เวลาทริปเลื่อนไปอย่างคาดเดาไม่ได้
- ผลลัพธ์: การป้องกันที่ไม่น่าเชื่อถือ, โหลดเกินที่อาจตรวจไม่พบ
สถานการณ์ที่ 3: ความล้มเหลวของฉนวน (MCCB ที่มีพิกัดแบบ Slash บนระบบที่ไม่มีสายดิน)
ผู้สร้างแผงระบุ MCCB ที่มีพิกัด 480Y/277V สำหรับโหลดเฟสเดียว 480V ที่ไม่มีสายดิน:
- ฉนวนหน้าสัมผัสเบรกเกอร์ทดสอบถึง 277V
- 480V เต็มปรากฏบนหน้าสัมผัสที่เปิดอยู่ระหว่างการขัดจังหวะ
- ความเสี่ยงในการจุดประกายไฟซ้ำ; ความเค้นของฉนวน
- หลังจากการทำงาน 50-100 ครั้ง: การเสื่อมสภาพของฉนวน
- ผลลัพธ์: ความผิดพร่องอิมพีแดนซ์สูง, อันตรายจากไฟไหม้ที่อาจเกิดขึ้น
คำถามที่พบบ่อย: คำถามเชิงปฏิบัติจากผู้สร้างแผง
Q1: MCCB ของฉันมีพิกัด 100A สามเฟส ฉันสามารถใช้กับโหลดเฟสเดียว 100A ได้หรือไม่?
A: เฉพาะในกรณีที่คุณต่อสายแบบอนุกรมและตรวจสอบว่ารุ่น MCCB ของคุณไม่ต้องการการป้องกันเฟสหายในทั้งสามขั้ว อย่างไรก็ตาม ไม่แนะนำสำหรับโหลดเฟสเดียว 100A อย่างต่อเนื่อง สถานที่ส่วนใหญ่ระบุเฟสเดียวโดยเฉพาะ MCB หรือ MCCB ที่เล็กกว่าซึ่งได้รับการอนุมัติโดยเฉพาะสำหรับบริการเฟสเดียว การผสมประเภทอุปกรณ์ในการผลิตสร้างความสับสนในการบำรุงรักษาและคำถามเกี่ยวกับการปฏิบัติตามข้อกำหนด.
Q2: จะเกิดอะไรขึ้นถ้าคู่มือ MCCB ของฉันไม่ได้กล่าวถึงการทำงานแบบเฟสเดียว?
A: ถือว่าความเงียบเป็น “ไม่ได้รับการอนุมัติ” โทรติดต่อฝ่ายสนับสนุนด้านเทคนิคของผู้ผลิต ระบุหมายเลขรุ่นเฉพาะของคุณและถามว่า: “MCCB นี้เหมาะสำหรับการทำงานแบบเฟสเดียวหรือไม่? คุณมีแผนภาพการเดินสายไฟเฟสเดียวหรือไม่? มีการป้องกันเฟสหายหรือไม่?” บันทึกคำตอบของพวกเขาเป็นลายลักษณ์อักษร หากพวกเขาปฏิเสธที่จะแนะนำการใช้งานเฟสเดียว เคารพคำแนะนำนั้น พวกเขารู้จักการออกแบบของพวกเขาดีกว่าใคร.
Q3: ฉันสามารถใช้ MCCB สำหรับมอเตอร์เฟสเดียวได้หรือไม่?
A: โดยทั่วไปไม่ได้ MCCB ที่มีพิกัดมอเตอร์รวมถึงการป้องกันโอเวอร์โหลดความร้อนที่ปรับเทียบสำหรับมอเตอร์สามเฟส การเดินสายไฟสำหรับเฟสเดียวจะทำให้การคำนวณโอเวอร์โหลดเป็นโมฆะ มอเตอร์เฟสเดียวต้องการการป้องกันเฟสเดียวโดยเฉพาะ (เช่น MCB) หรือ MCCB ที่ผู้ผลิตตรวจสอบแล้วสำหรับหน้าที่มอเตอร์เฟสเดียว นี่เป็นปัญหาการปฏิบัติตามข้อกำหนดด้านความปลอดภัย ไม่ใช่แค่ความชอบทางเทคนิค.
Q4: วิธีการต่ออนุกรมเปลี่ยนพิกัดความสามารถในการขัดขวางหรือไม่?
A: ไม่ พิกัด Icu (ความสามารถในการทำลายสูงสุด) และ Ics (ความสามารถในการทำลายบริการ) ยังคงไม่เปลี่ยนแปลง คุณยังคงใช้เบรกเกอร์เดิม สิ่งที่เปลี่ยนไปคือวิธีที่ชุดทริปภายในมองเห็นกระแสไฟ—เป็นแบบสมดุลเทียบกับไม่สมดุล สิ่งนี้มีผลต่อ ความน่าเชื่อถือ (ทริปรบกวนน้อยลง) แต่ไม่ใช่ ความสามารถในการขัดขวาง.
Q5: ฉันสามารถใช้เพียงสองขั้วต่ออนุกรม (ไม่ใช่ทั้งสาม) ได้หรือไม่?
A: ไม่แนะนำสำหรับชุดทริปอิเล็กทรอนิกส์ การทำงานแบบอนุกรมสองขั้วอาจยังคงกระตุ้นการตรวจจับเฟสหายในบางรุ่น (ขั้วที่สามเห็นกระแสไฟเป็นศูนย์ กระตุ้นอัลกอริทึม) เบรกเกอร์ความร้อน-แม่เหล็กอาจยอมรับการทำงานแบบอนุกรมสองขั้ว แต่สิ่งนี้ไม่ได้มาตรฐานและทำให้การรับประกันของผู้ผลิตหลายรายเป็นโมฆะ ยึดติดกับลูปสามขั้วเต็มหรือระบุ MCB เฟสเดียวแบบเนทีฟ.
สิ่งสำคัญที่ต้องจดจำ
- MCCB 3 ขั้วสามารถใช้ได้กับการใช้งานเฟสเดียว—แต่เฉพาะในกรณีที่ต่อสายอย่างถูกต้องเป็นอนุกรมผ่านทั้งสามขั้ว เพื่อป้องกันการทริปเนื่องจากเฟสหายที่ผิดพลาดและให้แน่ใจว่าการตอบสนองต่อความร้อนสมดุล.
- พิกัดแรงดันไฟฟ้ามีความสำคัญ: เบรกเกอร์ที่มีพิกัดตรง (480V) ทำงานบนเฟสเดียว; เบรกเกอร์ที่มีพิกัดแบบ slash (480Y/277V) ต้องมีการตรวจสอบความเข้ากันได้กับการกำหนดค่าสายดินของระบบเฟสเดียวเฉพาะของคุณ.
- ประเภทชุดทริปมีความสำคัญอย่างยิ่ง: เบรกเกอร์ความร้อน-แม่เหล็กมีความยืดหยุ่นมากกว่า; ชุดทริป LSIG อิเล็กทรอนิกส์ที่มีการป้องกันเฟสหายอาจปฏิเสธการทำงานแบบเฟสเดียวแม้จะมีการเดินสายแบบอนุกรมเว้นแต่จะได้รับการออกแบบมาโดยเฉพาะเพื่อให้สามารถทำได้.
- ปรึกษาแผ่นข้อมูลของผู้ผลิตเสมอ สำหรับรุ่น MCCB เฉพาะของคุณก่อนที่จะพยายามติดตั้งเฟสเดียว หากแผ่นข้อมูลเงียบ ให้ติดต่อฝ่ายสนับสนุนด้านเทคนิคเพื่อบันทึกการอนุมัติ (หรือการปฏิเสธ) เป็นลายลักษณ์อักษร.
- การปฏิบัติตามข้อกำหนด (NEC 240.85, IEC 60947-2) โดยทั่วไปกำหนดให้ MCCB ต้องมีการทำเครื่องหมายสำหรับการใช้งานที่ใช้. การใช้ MCCB 3 ขั้วบนเฟสเดียวโดยไม่ได้รับการอนุมัติอย่างชัดเจนจากผู้ผลิตอาจละเมิดรหัสไฟฟ้าในท้องถิ่น ให้ผู้ตรวจสอบไฟฟ้าตรวจสอบแผนของคุณก่อนการติดตั้ง.
- สำหรับสภาพแวดล้อมการผลิตอย่างต่อเนื่อง ให้ระบุ MCB เฟสเดียวแบบเนทีฟ แทนที่จะนำ MCCB 3 ขั้วมาใช้ใหม่ การประหยัดต้นทุน ($60–$100) แทบจะไม่คุ้มค่ากับความน่าเชื่อถือ การบำรุงรักษา และปัญหาการปฏิบัติตามข้อกำหนด.
- การป้องกันมอเตอร์แตกต่างกัน: MCCB เฉพาะสำหรับมอเตอร์ได้รับการออกแบบมาสำหรับสามเฟส การใช้กับโหลดมอเตอร์เฟสเดียวจะทำให้การป้องกันเป็นโมฆะและสร้างอันตรายด้านความปลอดภัย ระบุการป้องกันมอเตอร์เฟสเดียวโดยเฉพาะแทน.
สรุป: เครื่องมือที่เหมาะสมสำหรับงาน
คำถามที่ว่า “ฉันสามารถใช้ MCCB 3 เฟสบนเฟสเดียวได้หรือไม่” มีคำตอบที่แตกต่างกันซึ่งแยกนักออกแบบไฟฟ้าที่มีประสบการณ์ออกจากมือใหม่ที่ลดต้นทุน.
ในทางเทคนิค: ใช่. ส่วนประกอบภายในของเบรกเกอร์สามารถจัดการกับกระแสไฟเฟสเดียวได้.
ในทางปฏิบัติ: เฉพาะในกรณีที่เป็นไปตามเงื่อนไข. การเดินสายที่ถูกต้อง (ลูปอนุกรม), ชุดทริปที่เข้ากันได้, พิกัดแรงดันไฟฟ้าที่เหมาะสม และการอนุมัติจากผู้ผลิต.
ในทางวิชาชีพ: โดยปกติจะไม่. สำหรับวงจรที่สำคัญต่อภารกิจและโรงงานผลิต MCB เฟสเดียวแบบเนทีฟ ($40–$150) ให้ความน่าเชื่อถือที่เหนือกว่า การปฏิบัติตามข้อกำหนด และความเรียบง่ายในการบำรุงรักษาเมื่อเทียบกับ MCCB 3 ขั้วที่นำมาใช้ใหม่.
VIOX Electric แนะนำกรอบการตัดสินใจนี้:
- สภาพแวดล้อมที่มีความน่าเชื่อถือสูง (ศูนย์ข้อมูล, โรงพยาบาล, กระบวนการต่อเนื่อง): ระบุ MCB เฟสเดียวแบบเนทีฟหรือ MCCB เฟสเดียวที่ผ่านการตรวจสอบแล้ว
- การปรับปรุงใหม่หรือการซ่อมแซมฉุกเฉิน: MCCB 3 ขั้วบนระบบไฟฟ้าเฟสเดียวเป็นที่ยอมรับได้ หากต่อแบบอนุกรมและได้รับการอนุมัติจากผู้ผลิต
- แผงควบคุมการผลิต: ใช้อุปกรณ์ที่ตรงกับแอปพลิเคชันที่ต้องการเสมอ
- โครงการที่มีข้อจำกัดด้านต้นทุนซึ่งเวลาทำงานเป็นรอง: การใช้ MCCB 3 ขั้วแบบเฟสเดียวเป็นไปได้ในทางเทคนิคหากทำอย่างถูกต้อง แต่ให้บันทึกการตัดสินใจและกำหนดโปรโตคอลการบำรุงรักษาที่ชัดเจน
$80 ที่คุณประหยัดได้จากการนำเบรกเกอร์กลับมาใช้ใหม่ มีค่าใช้จ่าย $8,000 เมื่อเบรกเกอร์นั้นเสียในช่วงสุดสัปดาห์และไม่มีอะไหล่สำรองในสต็อก.
ลงทุนในเครื่องมือที่เหมาะสม ความน่าเชื่อถือของโรงงานของคุณขึ้นอยู่กับมัน.
