Ako vybrať MCCB pre panel: Konečný sprievodca ističmi s liatym puzdrom

Výber správneho ističa s lisovanou skrinkou (MCCB) pre váš elektrický panel je kritickým technickým rozhodnutím, ktoré priamo ovplyvňuje bezpečnosť, spoľahlivosť a výkon systému. Nesprávne zvolený MCCB môže viesť k nepríjemnému vypínaniu, nedostatočnej ochrane, poškodeniu zariadenia alebo dokonca ku katastrofickým poruchám. Tento komplexný sprievodca vás prevedie základnými faktormi a postupmi krok za krokom pri výbere MCCB, ktorý dokonale zodpovedá požiadavkám vášho elektrického systému.

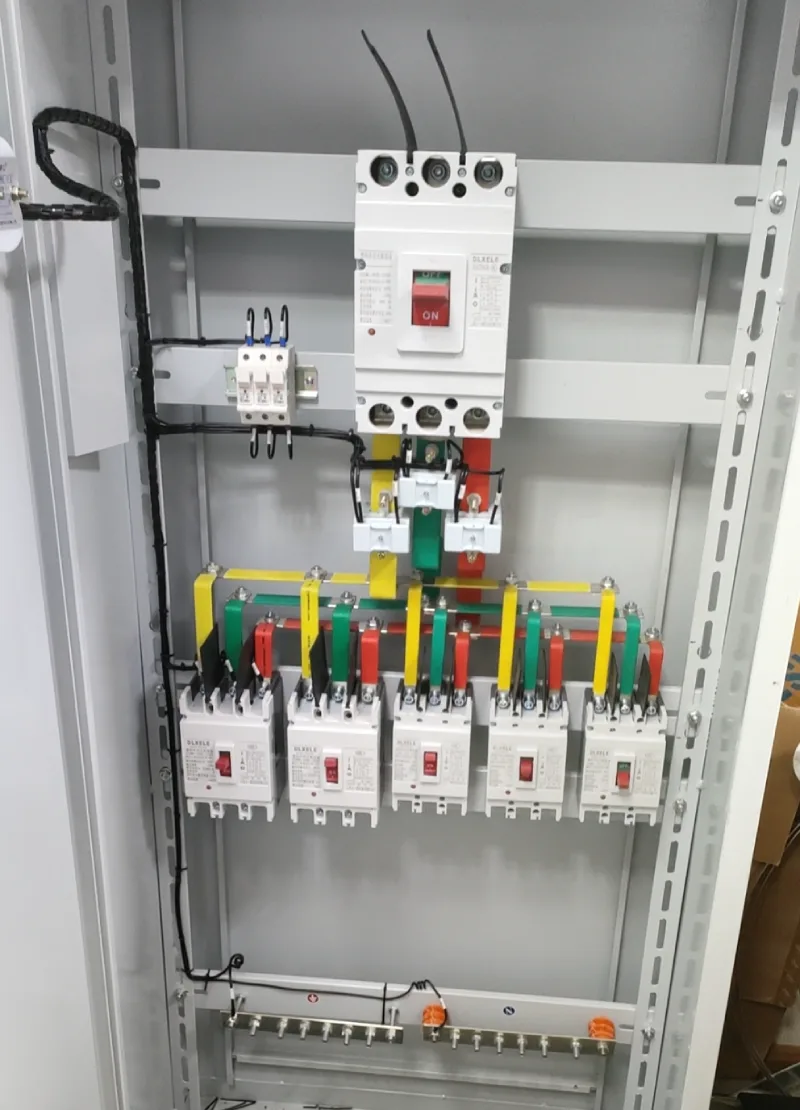

Čo je MCCB a prečo je pre elektrické rozvádzače dôležitý?

Prúdový chránič (MCCB) je dôležité elektrické ochranné zariadenie umiestnené v robustnom izolovanom puzdre. Na rozdiel od miniatúrnych ističov (MCB) dokážu MCCB zvládnuť vyššie menovité prúdy (zvyčajne 16 A až 2 500 A) a poskytujú vynikajúce ochranné schopnosti pre rozvodné systémy.

MCCB plnia v panelových aplikáciách niekoľko kľúčových funkcií:

• Ochrana proti preťaženiu, ktoré by mohlo poškodiť vodiče a zariadenia
• Ochrana proti skratu na zabránenie katastrofickému poškodeniu pri poruche
• Ochrana proti zemnému zlyhaniu (vo vybavených modeloch)
• Elektrická izolácia pre bezpečnosť údržby
• Spoľahlivé spínanie pri rôznych podmienkach zaťaženia

Hlavnou úlohou MCCB je automaticky prerušiť tok prúdu pri zistení nadprúdových podmienok, čím:

• Zabránenie tepelnému poškodeniu vodičov a izolácie
• Ochrana pripojených zariadení pred deštruktívnymi poruchovými prúdmi
• Minimalizácia rizika vzniku elektrických požiarov
• Zabezpečenie celkovej spoľahlivosti systému

Kľúčové faktory, ktoré treba zvážiť pri výbere MCCB pre panel

1. Požiadavky na aktuálne hodnotenie

Menovitý prúd je najzákladnejším parametrom pri výbere MCCB:

• Menovitý prúd (In): Ide o maximálny trvalý prúd, ktorý môže MCCB prenášať bez vypnutia za stanovených referenčných podmienok. Menovitý prúd MCCB musí byť väčší alebo rovný návrhovému prúdu vášho obvodu (Ib).
• Výpočet návrhového prúdu:
  • Pre jednofázové striedavé zaťaženie: Ib = P/(V×PF)
  • Pre trojfázové striedavé zaťaženie: Ib = P/(√3×VL-L×PF)
  • Pre jednosmerné zaťaženie: Ib = P/V
• Priebežné dimenzovanie zaťaženia: Pre trvalé zaťaženie (prevádzka 3+ hodín) je štandardným postupom vybrať MCCB s menovitým prúdom minimálne 125% vypočítaného trvalého zaťažovacieho prúdu: In ≥ 1,25 × Ib. To zohľadňuje skutočnosť, že MCCB v skriniach sú zvyčajne obmedzené na 80% ich menovitého menovitého prúdu pre nepretržitú prevádzku z dôvodu tepelných obmedzení.
• Veľkosť rámu (Inm): Udáva maximálny menovitý prúd, ktorý môže konkrétny rám MCCB pojať. Napríklad MCCB s rámom 250AF (Ampér) môže byť k dispozícii s nastavením In od 100 A do 250 A.
• Zohľadnenie okolitej teploty: MCCB sú zvyčajne kalibrované pre referenčnú teplotu (bežne 40 °C). Pri vyšších teplotách okolia sa musia použiť znižujúce faktory podľa špecifikácií výrobcu.

2. Výber menovitého napätia

Parametre menovitého napätia MCCB musia zodpovedať alebo prevyšovať prevádzkové požiadavky vášho systému:

• Menovité prevádzkové napätie (Ue): Napätie, pri ktorom je MCCB určený na prevádzku a prerušenie porúch. Bežné hodnoty zahŕňajú 230 V, 400 V, 415 V, 440 V, 525 V, 600 V a 690 V. Ue vybraného MCCB musí byť väčšie alebo rovné menovitému napätiu vášho systému.
• Menovité izolačné napätie (Ui): Maximálne napätie, ktoré izolácia MCCB vydrží v skúšobných podmienkach. Táto hodnota je zvyčajne vyššia ako Ue (napr. 800 V, 1000 V) a poskytuje bezpečnostnú rezervu proti prepätiu pri výkone.
• Menovité impulzné výdržné napätie (Uimp): Špičková hodnota štandardizovaného impulzného napätia (zvyčajne 1,2/50 μs), ktorú môže MCCB vydržať bez poruchy. Táto hodnota (napr. 6 kV, 8 kV, 12 kV) je rozhodujúca pre zabezpečenie spoľahlivosti v prostrediach náchylných na prechodné prepätia spôsobené bleskom alebo spínacími operáciami.

3. Požiadavky na prelomenie kapacity

Vypínacia schopnosť definuje schopnosť MCCB bezpečne prerušiť poruchové prúdy bez toho, aby sa zničili:

• Maximálna medza pevnosti (Icu): Maximálny predpokladaný skratový prúd, ktorý môže MCCB bezpečne prekonať za stanovených skúšobných podmienok. Po prerušení poruchy na tejto úrovni nemusí byť MCCB vhodný na ďalšiu prevádzku bez kontroly alebo výmeny. Rozhodujúcim pravidlom je, že Icu musí byť väčší alebo rovný vypočítanému perspektívnemu skratovému prúdu (PSCC) v mieste inštalácie.
• Kapacita pri prerušovaní služby (Ics): Maximálny poruchový prúd, ktorý môže MCCB prerušiť a následne zostať v prevádzkyschopnom stave. Ics sa zvyčajne vyjadruje ako percento Icu (25%, 50%, 75% alebo 100%). Pre kritické aplikácie, kde je najdôležitejšia nepretržitá prevádzka, vyberte MCCB s Ics = 100% Icu a Ics ≥ PSCC.
• Výpočet perspektívneho skratového prúdu (PSCC):
  • PSCC = V/Ztotal, kde V je napätie systému a Ztotal je celková impedancia elektrického systému od zdroja po MCCB.
  • Medzi hlavné faktory ovplyvňujúce PSCC patria menovitý výkon a impedancia transformátora, dĺžka a veľkosť kábla a ďalšie komponenty pred transformátorom.
  • Pri výpočtoch v najhoršom prípade berte do úvahy hornú hranicu kolísania napätia a dolnú hranicu tolerancie impedancie transformátora.
• Výrobná kapacita (Icm): Maximálny špičkový asymetrický prúd, ktorý môže MCCB uzavrieť bez poškodenia. IEC 60947-2 špecifikuje Icm ako faktor Icu, pričom faktor závisí od účinníka obvodu.

4. Typ a charakteristika jazdnej jednotky

Vypínacia jednotka je "mozgom" MCCB, ktorý je zodpovedný za detekciu poruchových stavov a iniciovanie vypnutia:

Technológie cestovných jednotiek:

• Tepelno-magnetické spínacie jednotky (TMTU):
  • Použitie bimetalového prvku na ochranu proti preťaženiu (tepelná) a elektromagnetického prvku na ochranu proti skratu (magnetická)
  • Úspornejšie, ale menej nastaviteľné ako elektronické jednotky
  • Citlivosť na zmeny teploty okolia
• Elektronické spúšťacie jednotky (ETU):
  • Používanie prúdových transformátorov a mikroprocesorov na presnejšiu ochranu
  • Ponúka široké možnosti nastavenia a ďalšie ochranné funkcie
  • Poskytujú funkcie ako meranie, komunikácia a diagnostika
  • Stabilnejšie pri teplotných zmenách

Typy charakteristík cesty:

• MCCB typu B: Magnetické vypnutie pri 3 až 5-násobku menovitého prúdu. Vhodné pre odporové záťaže, ako sú vykurovacie telesá a osvetlenie, kde sú nábehové prúdy nízke.
• MCCB typu C: Vypnutie pri 5 až 10-násobku menovitého prúdu. Univerzálne použitie pre komerčné a priemyselné aplikácie s miernou indukčnou záťažou, ako sú malé motory alebo žiarivkové osvetlenie.
• MCCB typu D: Vypnutie pri 10-20-násobku menovitého prúdu. Určené pre obvody s vysokými zapínacími prúdmi, ako sú veľké motory, transformátory a kondenzátorové batérie.
• MCCB typu K: Vypnutie pri približne 10-12-násobku menovitého prúdu. Ideálne pre kritické indukčné záťaže vyžadujúce vysokú prípustnú hodnotu pri častých štartoch, ako sú dopravníky alebo čerpadlá.
• MCCB typu Z: Vypína sa len pri 2-3-násobku menovitého prúdu. Vysoko citlivá ochrana pre elektroniku a kritické zariadenia, kde aj krátke preťaženie môže spôsobiť škody.

Funkcie ochrany elektronickej vypínacej jednotky (LSI/LSIG):

• L - dlhé časové oneskorenie (preťaženie): Chráni pred trvalými nadmernými prúdmi.
  • Ir (vyzdvihnutie): Obvykle 0,4 až 1,0 × In
  • tr (oneskorenie): 3s až 18s pri 6 × Ir).
• S - krátke časové oneskorenie: Pre poruchy s vyšším prúdom a potrebou koordinácie.
  • Isd (Pickup): Zvyčajne 1,5 až 10 × Ir
  • tsd (oneskorenie): 0,05 až 0,5 sekundy (s funkciou I²t alebo bez nej)
• I - Okamžité: Na okamžitú reakciu na závažné skraty.
  • Ii (Pickup): Zvyčajne 1,5 až 15 × In
• G - porucha uzemnenia (ak je vybavený):
  • Ig (vyzdvihnutie): Obvykle 0,2 až 1,0 × In alebo pevné hodnoty mA
  • tg (oneskorenie): 0,1 až 0,8 sekundy

5. Výber počtu stĺpov

Počet pólov určuje, ktoré vodiče môže MCCB chrániť a izolovať:

• Jednofázové systémy:
  • Line-to-Neutral (L-N): 1-pólový alebo 2-pólový MCCB
  • Line-to-Line (L-L): 2-pólový MCCB
• Trojfázové systémy:
  • Trojvodičové (bez nulového vodiča): 3-pólový MCCB
  • Štvorvodičové (s nulovým vodičom): V závislosti od uzemňovacej sústavy: 3-pólový alebo 4-pólový MCCB
• Úvahy o uzemňovacom systéme:
  • TN-C: 3-pólový MCCB (vodič PEN sa zvyčajne nesmie spínať)
  • TN-S: 3-pólový MCCB s pevným neutrálnym prepojením alebo 4-pólový, ak sa vyžaduje izolácia neutrálnej časti
  • TT: 4-pólový MCCB sa dôrazne odporúča pre úplnú izoláciu
  • IT (s distribuovaným neutrálnym systémom): Povinný 4-pólový MCCB

6. Fyzický dizajn a úvahy o inštalácii

Fyzikálne aspekty MCCB výrazne ovplyvňujú požiadavky na inštaláciu a údržbu:

Možnosti montáže:

• Pevná montáž: MCCB priskrutkovaný priamo ku konštrukcii panelu. Je najhospodárnejší, ale vyžaduje úplné odpojenie na výmenu.
• Zásuvná montáž: MCCB sa zapája do pevnej základne, čo umožňuje rýchlejšiu výmenu bez narušenia elektroinštalácie. Stredné náklady.
• Výsuvná montáž: MCCB vo výsuvnom podvozku na izoláciu a výmenu s minimálnym narušením. Najvyššie náklady, ale maximalizuje dobu prevádzkyschopnosti kritických obvodov.
• Montáž na DIN lištu: K dispozícii pre menšie MCCB. Jednoduchá inštalácia na štandardné 35 mm lišty.

Pripojenia a ukončenia:

• Typy úchytov: Medzi možnosti patria mechanické oká, kompresné oká, predĺžené rozpery a prípojnice.
• Dimenzovanie drôtov: Zabezpečte kompatibilitu svoriek s požadovanými veľkosťami vodičov.
• Požiadavky na krútiaci moment: Kritické pre spoľahlivé pripojenie - dodržiavajte špecifikácie výrobcu.
• Priestor na ohýbanie drôtu: Musí vyhovovať požiadavkám na minimálny polomer ohybu.

Faktory životného prostredia:

• Teplota okolia: Ovplyvňuje prúdovú zaťažiteľnosť.
• Nadmorská výška: Prevádzka vo výške nad 2000 m si vyžaduje zníženie menovitých hodnôt prúdu a napätia.
• Typ krytu a stupeň krytia: Ovplyvňuje tepelný výkon a ochranu pred nečistotami.
• Stupeň znečistenia: Klasifikuje očakávané podmienky prostredia.

7. Elektrická koordinácia s inými ochrannými zariadeniami

Správna koordinácia zabezpečuje, že funguje len to ochranné zariadenie, ktoré je najbližšie k poruche, čím sa minimalizuje rozsah výpadku:

Metódy selektivity (diskriminácie):

• Selektivita prúdu: Nastavenie vyšších prahových hodnôt prúdu pre zariadenia na vyššej úrovni ako pre zariadenia na nižšej úrovni.
• Časová selektivita: Zavedenie úmyselného časového oneskorenia pri vypínaní predradených zariadení.
• Selektivita energie: Využitie charakteristík obmedzujúcich prúd a hodnôt priepustnej energie.
• Zónové selektívne blokovanie (ZSI): Komunikácia medzi ističmi s cieľom optimalizovať rozhodnutia o vypnutí.

Kaskádová ochrana (záložná ochrana):

• Umožňuje, aby boli ističe s nižšou vypínacou schopnosťou chránené ističmi s obmedzením prúdu.
• Musí sa overiť prostredníctvom testov a tabuliek výrobcu.
• Môže byť ekonomický, ale môže znížiť selektivitu.

8. Príslušenstvo a ďalšie funkcie

MCCB môžu byť vybavené rôznym príslušenstvom na zlepšenie funkčnosti:

• Bočník Trip: Možnosť diaľkového elektrického vypnutia.
• Uvoľnenie podpätia: Spustí sa, keď napätie klesne pod nastavenú úroveň.
• Pomocné kontakty: Indikuje stav otvorenia/uzavretia MCCB.
• Alarmové kontakty: Signalizácia, keď sa MCCB vypne v dôsledku poruchy.
• Prevádzkovatelia motorov: Umožňuje diaľkové elektrické ovládanie.
• Otočné rukoväte: Zabezpečujú manuálne ovládanie, často sú namontované na dverách.
• Terminálové štíty: Zvýšenie bezpečnosti personálu.
• Komunikačné moduly: Umožňuje integráciu so systémami správy budov alebo SCADA.

Sprievodca výberom správneho MCCB krok za krokom

Krok 1: Zhodnoťte svoj elektrický systém a požiadavky na zaťaženie

Pred výberom MCCB zhromaždite nasledujúce kľúčové informácie:

1. Parametre systému:
   • Menovité napätie a frekvencia
   • Počet fáz a usporiadanie uzemnenia systému
   • Charakteristiky zdroja napájania (transformátor kVA, %Z)
   • Podmienky prostredia inštalácie
2. Výpočet návrhového prúdu (Ib):
   • Pre jedno zaťaženie: Použite príslušný vzorec na základe menovitého výkonu, napätia a účinníka
   • Pre viacnásobné zaťaženie: Súčet jednotlivých prúdov (v prípade potreby zvážte faktory diverzity)
   • Pridajte rezervu 25% pre trvalé zaťaženie
3. Výpočet perspektívneho skratového prúdu (PSCC):
   • Zvážte kapacitu a impedanciu transformátora
   • Zohľadnenie impedancie kábla
   • Zahrnúť ostatné impedancie proti prúdu
   • Používajte parametre najhoršieho prípadu pre maximálnu bezpečnosť

Krok 2: Určenie menovitého napätia a počtu pólov

1. Vyberte vhodné menovité napätie:
   • Zabezpečenie prevádzkového napätia (Ue) ≥ systémové napätie
   • Overte, či sú izolačné napätie (Ui) a impulzné výdržné napätie (Uimp) vhodné
2. Vyberte správny počet pólov:
   • Podľa typu systému (jednofázový, trojfázový)
   • Zvážte požiadavky na uzemňovací systém pre prepínanie neutrálu

Krok 3: Výber prúdového výkonu a vypínacej kapacity

1. Určenie menovitého prúdu (In):
   • Zabezpečte In ≥ návrhový prúd (Ib)
   • Pre trvalé zaťaženie použite faktor 125% (In ≥ 1,25 × Ib)
   • Zvážte budúce potreby kapacity (ďalších 25-30%)
2. Zvoľte vhodnú lámavosť:
   • Zabezpečenie medznej únosnosti (Icu) ≥ vypočítaná PSCC
   • Pri kritických aplikáciách zabezpečte prevádzkovú vypínaciu schopnosť (Ics) ≥ PSCC
   • Zvážte kritickosť systému pri určovaní požadovanej hodnoty Icu ako percentuálneho podielu Icu
3. Vyberte vhodnú veľkosť rámu (Inm):
   • Na základe požadovanej In a lámavosti
   • Zvážte fyzické obmedzenia priestoru

Krok 4: Uplatnenie potrebných derivačných faktorov

1. Zníženie teploty:
   • Ak teplota okolia prekročí referenčnú teplotu (zvyčajne 40 °C)
   • Používajte znižujúce krivky/tabuľky výrobcu
2. Zníženie nadmorskej výšky:
   • Pre inštalácie nad 2000 m
   • Ovplyvňuje menovité hodnoty prúdu aj napätia
3. Zoskupenie zníženia hodnoty:
   • Ak je viacero MCCB nainštalovaných blízko seba
   • Použitie menovitého faktora diverzity (RDF) podľa konštrukcie panela
4. Vplyv krytu:
   • Zvážte vetranie krytu a stupeň krytia
   • Môže vyžadovať dodatočné zníženie teploty

Krok 5: Výber typu aktivačnej jednotky a nastavenia ochrany

1. Vyberte si medzi tepelno-magnetickou alebo elektronickou spúšťacou jednotkou:
   • Na základe požiadaviek aplikácie, rozpočtu a požadovaných funkcií
   • Zvážte potrebu nastaviteľnosti, komunikácie a presnosti
2. Vyberte vhodnú krivku alebo charakteristiky jazdy:
   • Podľa typu záťaže (odporová, motor, transformátor, elektronika)
   • Zvážte požiadavky na nábehový prúd
3. Konfigurácia nastavení ochrany (pre elektronické spúšťacie jednotky):
   • Nastavenie ochrany proti preťaženiu (Ir) na základe aktuálneho zaťažovacieho prúdu
   • Konfigurácia ochrany proti skratu (Isd, Ii) na základe výpočtov poruchy
   • Nastavenie ochrany proti zemnému zlyhaniu (Ig), ak je vybavená

Krok 6: Zabezpečenie koordinácie s ostatnými ochrannými zariadeniami

1. Overenie selektivity pomocou predradených a nadradených zariadení:
   • Používanie tabuliek selektivity výrobcu
   • Analýza časovo-prúdových kriviek
   • Použite vhodnú metódu selektivity (prúd, čas, energia, ZSI)
2. Skontrolujte prípadné kaskádové požiadavky:
   • Overenie prostredníctvom kaskádových tabuliek výrobcu
   • Zabezpečenie ochrany nadväzujúcich zariadení

Krok 7: Dokončenie fyzických a inštalačných požiadaviek

1. Skontrolujte, či fyzické rozmery zodpovedajú dostupnému priestoru:
   • Skontrolujte rozmerové výkresy výrobcu
   • Zabezpečenie primeraných vzdialeností
2. Výber spôsobu montáže:
   • Pevné, zásuvné alebo výsuvné podľa potreby údržby
   • Zvážte náklady na životný cyklus v porovnaní s počiatočnou investíciou
3. Zvoľte vhodné pripojenie svoriek:
   • Na základe typu, veľkosti a množstva vodičov
   • Zvážte prístup k inštalácii a údržbe

Krok 8: Výber požadovaného príslušenstva

1. Identifikujte potrebné pomocné funkcie:
   • Potreby diaľkového ovládania/monitorovania
   • Požiadavky na bezpečnostné blokovanie
   • Integrácia s automatizačnými systémami
2. Výber vhodného príslušenstva:
   • Bočníkové spúšte, podpäťové spúšte, pomocné kontakty
   • Mechanické blokovanie, rukoväte, štíty svoriek
   • Komunikačné moduly, ak je to potrebné

Bežné chyby pri výbere MCCB, ktorým sa treba vyhnúť

Poddimenzovanie MCCB

Výber MCCB s nedostatočným menovitým prúdom môže viesť k:

• Nepríjemné vypínanie počas bežnej prevádzky
• Predčasné starnutie zariadenia
• Skrátená životnosť zariadenia
• Zbytočné prestoje vo výrobe

Ignorovanie požiadaviek na prelomenie kapacity

MCCB s nedostatočnou vypínacou schopnosťou môže:

• Katastrofálne zlyhanie počas poruchy
• vytvárajú vážne bezpečnostné riziká
• Spôsobiť rozsiahle poškodenie zariadenia
• vedie k predĺženiu prestojov a nákladným opravám

Prehliadanie koordinácie s inými ochrannými zariadeniami

Správna koordinácia zabezpečuje:

• Vypína sa len istič, ktorý je najbližšie k poruche
• Minimálne narušenie zvyšku systému
• Rýchlejšia izolácia a obnova porúch
• Zvýšená spoľahlivosť systému

Zanedbávanie environmentálnych aspektov

Výkonnosť MCCB ovplyvňujú:

• Teplota okolia (pri vysokých teplotách je potrebné znížiť teplotu)
• Úroveň vlhkosti a znečistenia
• Nadmorská výška (vyžaduje zníženie nadmorskej výšky nad 2000 m)
• Ventilácia a odvod tepla zo skrine

Nesprávny výber krivky aktivácie

Použitie nesprávnej vypínacej krivky pre vašu aplikáciu môže mať za následok:

• Nepríjemné vypínanie počas bežných zapínacích udalostí
• Nedostatočná ochrana citlivých záťaží
• Nekoordinovaná ochranná reakcia
• Znížená spoľahlivosť systému

Osobitné úvahy pre rôzne aplikácie panelov

Aplikácie priemyselných panelov

V prípade priemyselných panelov určte priority:

• Vyššia vypínacia kapacita pre priemyselné prostredie
• Funkcie ochrany motora
• Robustná konštrukcia do náročných podmienok
• Koordinácia so spúšťačmi motorov a stýkačmi
• Selektívne vypínanie pre kontinuitu kritických služieb

Komerčné stavebné panely

V prípade komerčných aplikácií zvážte:

• Kaskádové funkcie na ochranu ekonomiky
• Možnosti merania a monitorovania
• Priestorovo úsporné konštrukcie
• Požiadavky na údržbu a prístupnosť
• Súlad s predpismi pre komerčné budovy

Kritické výkonové panely

Pre kritické aplikácie, ako sú nemocnice alebo dátové centrá:

• Selektivita a rozlišovanie medzi ističmi je nevyhnutné (Ics = 100% Icu)
• Možnosti diaľkového ovládania a monitorovania
• Pokročilé komunikačné funkcie
• Vyššie požiadavky na spoľahlivosť
• Redundantné systémy ochrany

Príklad výpočtu veľkosti MCCB

Prejdime si výber MCCB pre 50 HP, 415 V, 3-fázový motorový panel:

1. Výpočet prúdu plného zaťaženia:
   • 50 HP motor pri 415V, 3-fázový má približne 68A prúd pri plnom zaťažení
2. Použitie bezpečnostnej rezervy pre nepretržitú prevádzku:
   • 68A × 1,25 = minimálne 85A
3. Zvážte rozbeh motora:
   • Priamy štart môže odoberať 6-8-násobok prúdu pri plnom zaťažení
   • Potrebujete MCCB s nastavením magnetickej spúšte nad štartovacím prúdom
4. Určenie požiadavky na lámavosť:
   • Za predpokladu dostupného poruchového prúdu 25 kA
   • Požadovaná vypínacia schopnosť: 25 kA × 1,25 = 31,25 kA
5. Konečný výber MCCB:
   • 100A MCCB s vypínacou kapacitou 35 kA
   • Tepelno-magnetická spúšťacia krivka typu D alebo elektronická spúšťacia jednotka s nastaveniami prispôsobenými na spúšťanie motora
   • Menovité napätie 415 V, 3-pólová konfigurácia
   • Zvážte ďalšie funkcie, ako sú pomocné kontakty na monitorovanie stavu



Záver: Zabezpečenie optimálneho výberu MCCB pre váš panel

Výber správneho MCCB pre váš panel si vyžaduje systematický prístup, ktorý zohľadňuje viaceré technické faktory vrátane menovitého prúdu, menovitého napätia, vypínacej schopnosti, vypínacích charakteristík, konfigurácie pólov a fyzických aspektov. Postupovaním krok za krokom, ktoré je uvedené v tejto príručke, môžete zabezpečiť, aby váš elektrický systém zostal chránený, spoľahlivý a v súlade s príslušnými normami.

Pri výbere MCCB nezabudnite na tieto kľúčové body:

• Dimenzujte MCCB na základe vypočítaného zaťažovacieho prúdu plus príslušnej bezpečnostnej rezervy
• Zabezpečte, aby vypínacia kapacita presahovala maximálny predpokladaný poruchový prúd
• Vyberte charakteristiky jazdy kompatibilné s konkrétnym typom nákladu
• Zvážte koordináciu s inými ochrannými zariadeniami
• Zohľadnenie podmienok prostredia a použitie vhodného zníženia
• Výber fyzickej konfigurácie a príslušenstva podľa potrieb aplikácie

Vždy dodržiavajte príslušné elektrické predpisy a normy vrátane NEC, IEC alebo miestnych predpisov. V prípade kritických aplikácií alebo zložitých systémov zvážte konzultáciu s kvalifikovaným elektrotechnikom alebo tímom technickej podpory výrobcu MCCB.

Čas investovaný do správneho výberu MCCB sa oplatí vďaka zvýšenej bezpečnosti, spoľahlivosti a výkonnosti systému počas celej životnosti vašej elektrickej inštalácie.

Súvisiace

Top 10 výrobcov MCCB v roku 2025: Kompletný sprievodca odvetvím | Odborná analýza

MCCB

Úplná príručka o ističoch s tvarovaným puzdrom (MCCB)

Prerušovač v tvarovanom puzdre vs zariadenie na ochranu proti prepätiu
