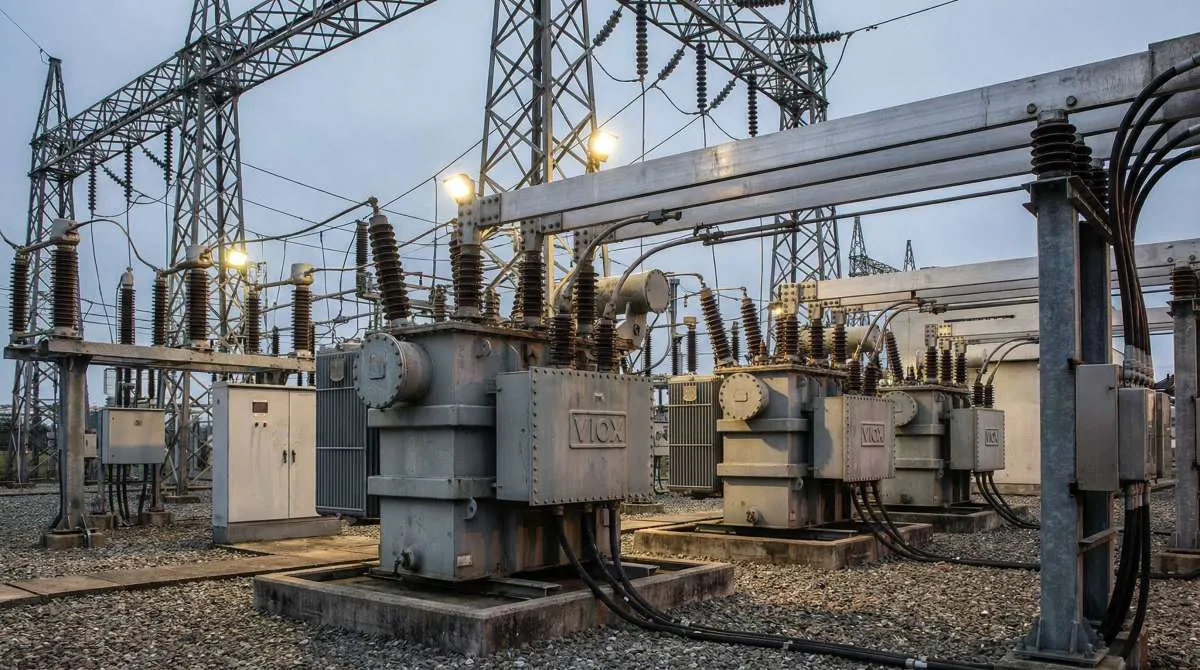

နိဒါန်း- တူရိယာထရန်စဖော်မာများ၏ အရေးပါသောအခန်းကဏ္ဍ
ခေတ်မီလျှပ်စစ်ဓာတ်အားစနစ်များ၏ ရှုပ်ထွေးသော ဗိသုကာလက်ရာတွင်၊ တူရိယာထရန်စဖော်မာများသည် ဗို့အားမြင့်၊ လျှပ်စီးကြောင်းမြင့် ကွန်ရက်များကို တိုင်းတာနိုင်၊ ထိန်းချုပ်နိုင်ပြီး ဘေးကင်းစေရန်အတွက် မရှိမဖြစ်လိုအပ်သော မျက်စိနှင့် နားများအဖြစ် လုပ်ဆောင်သည်။ ဤအထူးပြုကိရိယာများ—အထူးသဖြင့် လက်ရှိထရန်စဖော်မာများ (CTs) နှင့် အလားအလာရှိသော ထရန်စဖော်မာများ (PTs, ဗို့အားထရန်စဖော်မာများ သို့မဟုတ် VTs ဟုလည်းလူသိများသည်)—အရေးပါသော စကေးချုံ့ခြင်းလုပ်ဆောင်ချက်ကို လုပ်ဆောင်သည်။ ၎င်းတို့သည် မူလစနစ်ပမာဏများ (ထောင်နှင့်ချီသော amps၊ ရာနှင့်ချီသော kilovolts) ကို မီတာများ၊ ရီလေးများနှင့် စောင့်ကြည့်ကိရိယာများဖြင့် ဘေးကင်းစွာ ကိုင်တွယ်နိုင်သော စံသတ်မှတ်ထားသော၊ အနိမ့်အမြင့်တန်ဖိုးများ (ပုံမှန်အားဖြင့် 5 A နှင့် 115–120 V) အထိ ပြောင်းလဲပေးသည်။.
အင်ဂျင်နီယာများ၊ စနစ်ပေါင်းစည်းသူများနှင့် ဝယ်ယူရေးအထူးကုများအတွက်၊ CTs နှင့် PTs အကြား အခြေခံကွာခြားချက်များကို နားလည်ခြင်းသည် ပညာရပ်ဆိုင်ရာသက်သက်မဟုတ်ပါ—၎င်းသည် စနစ်တိကျမှု၊ ကာကွယ်ရေးယုံကြည်စိတ်ချရမှု၊ ဝန်ထမ်းဘေးကင်းမှုနှင့် စည်းမျဉ်းစည်းကမ်းလိုက်နာမှုကို တိုက်ရိုက်သက်ရောက်မှုရှိသည်။ လွဲမှားစွာအသုံးပြုခြင်းသည် တိုင်းတာမှုအမှားများ၊ ကာကွယ်ရေးပျက်ကွက်မှုများ သို့မဟုတ် လျှပ်ကာပြိုကွဲခြင်း သို့မဟုတ် ထရန်စဖော်မာပေါက်ကွဲခြင်းကဲ့သို့သော အန္တရာယ်ရှိသောအခြေအနေများပင် ဖြစ်ပေါ်စေနိုင်သည်။.
လျှပ်စစ်ပစ္စည်းထုတ်လုပ်သည့် ဦးဆောင်ကုမ္ပဏီဖြစ်သော VIOX Electric မှ ဤပြည့်စုံသောလမ်းညွှန်သည် လက်ရှိထရန်စဖော်မာများနှင့် အလားအလာရှိသော ထရန်စဖော်မာများ၏ မတူညီသောအခန်းကဏ္ဍများ၊ ဒီဇိုင်းများ၊ စံနှုန်းများနှင့် အသုံးချပရိုဂရမ်များကို ရှင်းလင်းစေသည်။ သင်သည် စွမ်းအင်ခွဲစက်ရုံအသစ်အတွက် ထရန်စဖော်မာများကို သတ်မှတ်နေသည်ဖြစ်စေ၊ လက်ရှိတည်ရှိနေသော အဆောက်အအုံကို ပြန်လည်ပြုပြင်နေသည်ဖြစ်စေ သို့မဟုတ် သင်၏နည်းပညာဆိုင်ရာဗဟုသုတကို နက်ရှိုင်းစေရန် ရိုးရှင်းစွာရှာဖွေနေသည်ဖြစ်စေ၊ ဤဆောင်းပါးသည် အသိဉာဏ်ရှိသော ဆုံးဖြတ်ချက်များချမှတ်ရန် လိုအပ်သော သေချာသော နှိုင်းယှဉ်မှုကို ပေးပါသည်။.
လက်ရှိထရန်စဖော်မာများ (CTs) ဆိုသည်မှာ အဘယ်နည်း။
လက်ရှိထရန်စဖော်မာသည် လုံခြုံသော တိုင်းတာမှုနှင့် ကာကွယ်မှုအတွက် စံသတ်မှတ်ထားသော၊ အနိမ့်အမြင့်ရှိသော ဒုတိယလျှပ်စီးကြောင်း—ပုံမှန်အားဖြင့် 5 A သို့မဟုတ် 1 A—သို့ မြင့်မားသော မူလလျှပ်စီးကြောင်းများကို လျှော့ချရန် ဒီဇိုင်းထုတ်ထားသော တူရိယာထရန်စဖော်မာ အမျိုးအစားဖြစ်သည်။ စွမ်းအင်ကို လွှဲပြောင်းပေးသော ပါဝါထရန်စဖော်မာများနှင့် မတူဘဲ CTs များသည် တိုင်းတာရေးကိရိယာများကို ဗို့အားမြင့်ဆားကစ်မှ လျှပ်စစ်ပိုင်းဆိုင်ရာ သီးခြားခွဲထုတ်နေစဉ် မူလလျှပ်စီးကြောင်း၏ တိကျသော အချိုးကျကိုယ်စားပြုမှုကို ပေးဆောင်သည့် အာရုံခံကိရိယာများဖြစ်သည်။.
အဓိက လည်ပတ်မှုမူ- CTs များသည် သမားရိုးကျ ထရန်စဖော်မာများကဲ့သို့ တူညီသော လျှပ်စစ်သံလိုက် induction မူပေါ်တွင် လည်ပတ်သော်လည်း အရေးကြီးသော ဒီဇိုင်းကွာခြားချက်တစ်ခုရှိသည်- မူလလေသည် အလွန်နည်းပါးသော အလှည့်များ (မကြာခဏဆိုသလို conductor သို့မဟုတ် busbar တစ်ခုတည်းသာ) ပါဝင်ပြီး ချိတ်ဆက်ထားသည်။ စီးရီး တိုင်းတာရမည့် လျှပ်စီးကြောင်းကို သယ်ဆောင်သည့်လိုင်းနှင့်အတူ။ ဒုတိယလေတွင် ပါးလွှာသောဝါယာကြိုးများစွာရှိသည်။ ထရန်စဖော်မာအချိုး $I_p \times N_p = I_s \times N_s$ အရ၊ မြင့်မားသော မူလလျှပ်စီးကြောင်း $I_p$ သည် ammeters၊ စွမ်းအင်မီတာများ၊ အကာအကွယ်ရီလေးများနှင့် ဒေတာရယူရေးစနစ်များဖြင့် ဘေးကင်းစွာ ကိုင်တွယ်နိုင်သော အလွန်နိမ့်သော ဒုတိယလျှပ်စီးကြောင်း $I_s$ အဖြစ်သို့ ပြောင်းလဲသွားသည်။.
စံချိန်စံညွှန်းနှင့် ဘေးကင်းရေး- ဒုတိယအဆင့်သတ်မှတ်ချက်ကို နိုင်ငံတကာတွင် 5 A (သို့မဟုတ် အချို့သော application များတွင် 1 A) ဖြင့် စံသတ်မှတ်ထားပြီး မတူညီသောထုတ်လုပ်သူများထံမှ စက်ပစ္စည်းများအကြား လိုက်ဖက်ညီမှုကို သေချာစေသည်။ အခြေခံဘေးကင်းရေးစည်းမျဉ်းသည် CT တပ်ဆင်မှုကို အုပ်ချုပ်သည်- မူလအားသွင်းနေစဉ် ဒုတိယဆားကစ်ကို ဘယ်တော့မှ ဖွင့်မထားရပါ။. ပွင့်နေသော ဒုတိယသည် core ကို ပြည့်ဝစေပြီး လျှပ်ကာပျက်ကွက်ခြင်း၊ လျှပ်စစ်ဓာတ်အားလွှတ်ခြင်း သို့မဟုတ် ထရန်စဖော်မာပေါက်ကွဲခြင်းပင် ဖြစ်စေနိုင်သော အန္တရာယ်ရှိသော ဗို့အားမြင့်များကို ဖြစ်ပေါ်စေနိုင်သည်။ အသုံးမပြုသော CT ဒုတိယများကို တိုတောင်းသောဆားကစ် သို့မဟုတ် ဝန်တစ်ခုနှင့် ချိတ်ဆက်ရပါမည်။.
- စွမ်းအင် တိုင်းတာခြင်း (အသုံးအဆောင်ဘေလ်ပေးဆောင်ခြင်း၊ ခွဲမီတာ)
- စနစ်စောင့်ကြည့်ခြင်း (ဝန်ပရိုဖိုင်ပြုလုပ်ခြင်း၊ ပါဝါအရည်အသွေးခွဲခြမ်းစိတ်ဖြာခြင်း)
- အကာအကွယ်ပေးသော ရီလေး (overcurrent၊ differential၊ အကွာအဝေးကာကွယ်မှု)
- ထိန်းချုပ်ခြင်းနှင့် အလိုအလျောက်စနစ် (လက်ရှိအခြေခံသော interlocking၊ မော်တာကာကွယ်မှု)
VIOX Electric တွင်၊ သင်၏ အလိုအပ်ဆုံး application များအတွက် တိကျမှု၊ ယုံကြည်စိတ်ချရမှုနှင့် ဘေးကင်းမှုကို သေချာစေရန်အတွက် တင်းကျပ်သော IEC နှင့် ANSI စံနှုန်းများနှင့် ကိုက်ညီသော CTs များကို ကျွန်ုပ်တို့ ထုတ်လုပ်ပါသည်။.
အလားအလာရှိသော ထရန်စဖော်မာများ (PTs) ဆိုသည်မှာ အဘယ်နည်း။
ဗို့အားထရန်စဖော်မာ (VT) ဟုလည်းခေါ်သော အလားအလာရှိသော ထရန်စဖော်မာသည် လုံခြုံသော တိုင်းတာမှုနှင့် ကာကွယ်မှုအတွက် မြင့်မားသောစနစ်ဗို့အားများကို စံသတ်မှတ်ထားသော ဗို့အားနိမ့်—ပုံမှန်အားဖြင့် 115 V သို့မဟုတ် 120 V—သို့ လျှော့ချပေးသည့် တူရိယာထရန်စဖော်မာဖြစ်သည်။ PTs များသည် တိကျသောဗို့အားအချိုးအစားနှင့် galvanic isolation ကိုပေးစွမ်းပြီး မီတာများ၊ ရီလေးများနှင့် ထိန်းချုပ်ကိရိယာများသည် ဗို့အားမြင့်ဆားကစ်များကို စောင့်ကြည့်နေစဉ် ဗို့အားနိမ့်အဆင့်များတွင် ဘေးကင်းစွာလည်ပတ်နိုင်စေပါသည်။.
အဓိက လည်ပတ်မှုမူ- PTs များသည် အခြေခံအားဖြင့် တိကျသော step‑down ထရန်စဖော်မာများဖြစ်သည်။ ပါးလွှာသောဝါယာကြိုးများစွာပါရှိသော မူလလေသည် ချိတ်ဆက်ထားသည်။ အပြိုင် (shunt) ဗို့အားကို တိုင်းတာရမည့် လိုင်းနှစ်ခု သို့မဟုတ် လိုင်းနှင့် မြေပြင်ကြားတွင်။ ဒုတိယလေတွင် အလှည့်အနည်းငယ်သာရှိပြီး မူလဗို့အားနှင့် အချိုးအစားကို ထိန်းသိမ်းထားသည့် လျှော့ချထားသော အထွက်ဗို့အားကို ထုတ်ပေးသည်။ အသွင်ပြောင်းခြင်းသည် ဆက်ဆံရေး $V_p / V_s = N_p / N_s$ ကို လိုက်နာသည်၊ $V_p$ သည် မူလဗို့အားဖြစ်ပြီး၊ $V_s$ သည် ဒုတိယဗို့အားဖြစ်ပြီး၊ $N_p$, $N_s$ သည် သက်ဆိုင်ရာလေအလှည့်များဖြစ်သည်။.
စံချိန်စံညွှန်းနှင့် ဘေးကင်းရေး- ဒုတိယဗို့အားများကို လိုင်း‑to‑line တိုင်းတာမှုများအတွက် 115 V သို့မဟုတ် 120 V နှင့် လိုင်း‑to‑neutral configurations အတွက် 69.3 V သို့မဟုတ် 66.5 V ဖြင့် စံသတ်မှတ်ထားပြီး ကမ္ဘာလုံးဆိုင်ရာ တပ်ဆင်မှုများတွင် အပြန်အလှန်အသုံးပြုနိုင်မှုကို သေချာစေပါသည်။ CTs များမတူဘဲ PTs များသည် ပွင့်နေသော ဒုတိယဆားကစ်ဖြင့် ဘေးကင်းစွာ လည်ပတ်နိုင်သည်။ အဓိကအန္တရာယ်မှာ ဒုတိယကို တိုတောင်းသောဆားကစ်ပြုလုပ်ခြင်း, လေများသို့ အလွန်အကျွံ လျှပ်စီးကြောင်း စီးဆင်းခြင်းနှင့် အပူပျက်စီးခြင်းကို ဖြစ်စေနိုင်သည်။ PTs များသည် IEEE အဖွဲ့များမှ သတ်မှတ်ထားသည့်အတိုင်း စဉ်ဆက်မပြတ် overvoltage အခြေအနေများ (ပုံမှန်အားဖြင့် အဆင့်သတ်မှတ်ထားသော ဗို့အား၏ 110%) နှင့် အချိန်တိုအတွင်း အရေးပေါ် overvoltages များကို ခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားပါသည်။.
- ဗို့အားတိုင်းတာခြင်း (မီတာ၊ စနစ်စောင့်ကြည့်ခြင်း)
- Synchronization (မီးစက်အပြိုင်၊ ဇယားကွက်ချိတ်ဆက်ခြင်း)
- အကာအကွယ်ပေးသော ရီလေး (undervoltage၊ overvoltage၊ အကွာအဝေးကာကွယ်မှု)
- ပါဝါအရည်အသွေးခွဲခြမ်းစိတ်ဖြာခြင်း (ဗို့အားကျဆင်းခြင်း၊ ရောင်ရမ်းခြင်း၊ harmonic စောင့်ကြည့်ခြင်း)
VIOX Electric သည် အသုံးအဆောင်၊ စက်မှုနှင့် စီးပွားဖြစ် application များအတွက် လိုအပ်သော တိကျမှုနှင့် တာရှည်ခံမှုကို ပေးစွမ်းနိုင်သော နိုင်ငံတကာ IEC နှင့် ANSI/IEEE စံနှုန်းများနှင့် ကိုက်ညီသော PTs များကို ထောက်ပံ့ပေးပါသည်။.

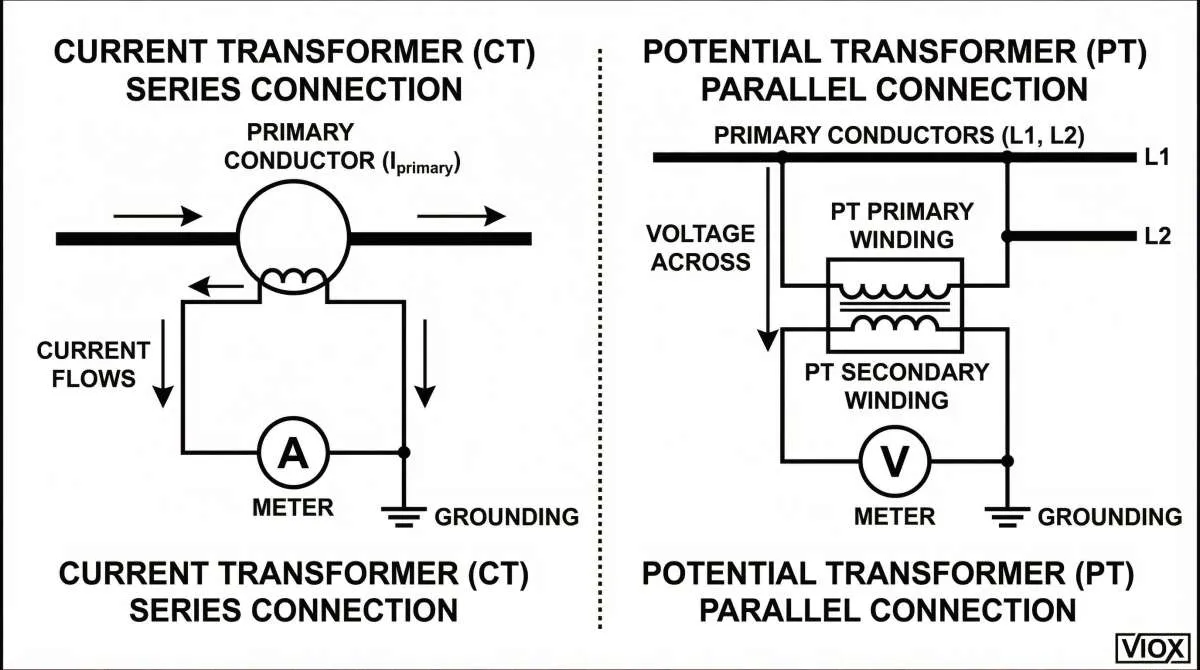

CT နှင့် PT- အဓိကကွာခြားချက်များ အကျဉ်းချုပ်
အောက်ပါဇယားသည် လက်ရှိထရန်စဖော်မာများနှင့် အလားအလာရှိသော ထရန်စဖော်မာများကြား အခြေခံကွဲပြားမှုများကို ရှုထောင့်အမျိုးမျိုးမှ အကျဉ်းချုပ်ဖော်ပြထားသည်။.
| အင်္ဂါ | လက်ရှိထရန်စဖော်မာ (CT) | အလားအလာရှိသော ထရန်စဖော်မာ (PT) / ဗို့အားထရန်စဖော်မာ (VT) |
|---|---|---|
| Primary Function | မြင့်မားသော အဆင့်များကို လျှော့ချပေးသည်။ လက်ရှိ တိုင်းတာမှုနှင့် ကာကွယ်မှုအတွက် စံသတ်မှတ်ထားသော လျှပ်စီးကြောင်းနိမ့် (ပုံမှန်အားဖြင့် 5 A သို့မဟုတ် 1 A) သို့။. | မြင့်မားသော အဆင့်များကို လျှော့ချပေးသည်။ voltage တိုင်းတာမှုနှင့် ကာကွယ်မှုအတွက် စံသတ်မှတ်ထားသော ဗို့အားနိမ့် (ပုံမှန်အားဖြင့် 115 V သို့မဟုတ် 120 V) သို့။. |
| ဆားကစ်ချိတ်ဆက်မှု | ချိတ်ဆက်ထားသည်။ စီးရီး တိုင်းတာရမည့် လျှပ်စီးကြောင်းကို သယ်ဆောင်သည့် conductor နှင့်အတူ။. | ချိတ်ဆက်ထားသည်။ အပြိုင် (shunt) ဗို့အားကို တိုင်းတာရမည့် လိုင်းများတစ်လျှောက်။. |
| ထရန်စဖော်မာ အမျိုးအစား | အဖြစ်လည်ပတ်သည်။ step‑up ထရန်စဖော်မာ (လျှပ်စီးကြောင်းကို လျှော့ချရန် ဗို့အားကို မြှင့်တင်ပေးသည်)။. | အဖြစ်လည်ပတ်သည်။ step‑down ထရန်စဖော်မာ (ဗို့အားကို လျှော့ချပေးသည်)။. |
| မူလလေ | အလှည့်အနည်းငယ် (မကြာခဏဆိုသလို conductor သို့မဟုတ် busbar တစ်ခုတည်းသာ)၊ လျှပ်စီးကြောင်းမြင့်ကို ကိုင်တွယ်ရန် ထူထဲသော conductor။. | ဗို့အားမြင့်ကို ခံနိုင်ရည်ရှိရန် ပါးလွှာသောဝါယာကြိုးများစွာ။. |
| ဒုတိယလေ | လျှပ်စီးကြောင်းနိမ့်ကို ထုတ်လုပ်ရန် ပါးလွှာသောဝါယာကြိုးများစွာ။. | ဗို့အားနိမ့်ကို ထုတ်လုပ်ရန် အလှည့်အနည်းငယ်။. |
| Secondary Rating | Standardized at 5 A (or 1 A). | Standardized at 115 V သို့မဟုတ် 120 V (line‑to‑line); 69.3 V သို့မဟုတ် 66.5 V (line‑to‑neutral). |
| Safety Hazard | Never open‑circuit the secondary while primary is energized—causes core saturation, dangerously high voltage, insulation failure, or explosion. | Never short‑circuit the secondary—causes excessive current, thermal damage to windings. |
| Burden Consideration | Secondary burden (impedance) affects accuracy; must be calculated to avoid saturation. | Secondary burden affects accuracy; must be within rated VA to maintain class accuracy. |
| Accuracy Classes (IEC) | Metering: 0.1, 0.2, 0.5, 1, 3; 0.2S, 0.5S. ကာကွယ်မှု- P, PR, TPX, TPY, TPZ. |
Metering: 0.1, 0.2, 0.5, 1, 3. ကာကွယ်မှု- P, PR. |
| Accuracy Classes (ANSI/IEEE) | Metering: 0.3%, 0.6%, 1.2%. ကာကွယ်မှု- C100, C200, C400, C800 (≈ 5P20 at corresponding VA). |
Metering: 0.3%, 0.6%, 1.2%. ကာကွယ်မှု- Defined by overvoltage capability (IEEE groups). |
| ပံုမွန္အသံုးခ်ျခင္း | Energy metering, load monitoring, overcurrent/differential/distance protection, motor protection. | Voltage measurement, synchronization, undervoltage/overvoltage protection, power quality analysis. |
| စံနှုန်းများ | IEC 61869‑2, IEEE C57.13, ANSI C57.13. | IEC 61869‑3, IEEE C57.13, ANSI C57.13. |
| Core Saturation Concern | High risk during faults or open‑secondary conditions; requires knee‑point voltage specification. | Lower risk; designed for continuous overvoltage operation. |
| Secondary Grounding | One terminal must be grounded for safety and reference. | One terminal must be grounded for safety and reference. |
သော့ယူသွားခြင်း- CTs are series‑connected current‑sensing devices that must never be open‑circuited, while PTs are parallel‑connected voltage‑sensing devices that must never be short‑circuited. This fundamental difference dictates their design, installation, and safety protocols.

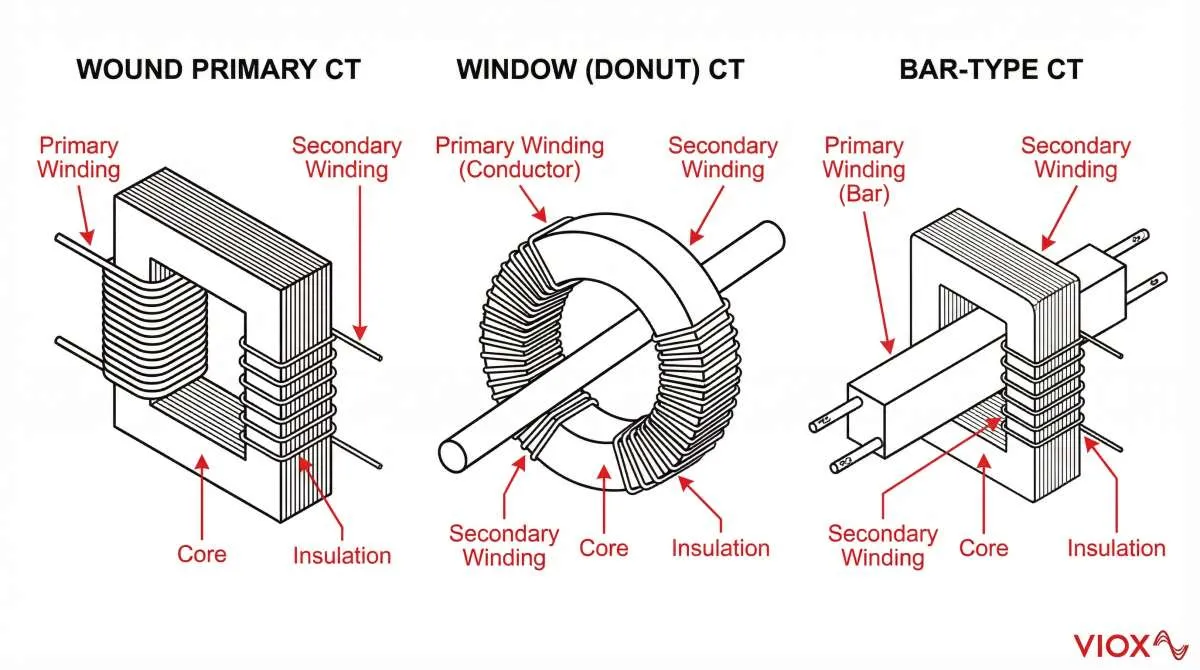

Construction and Design Variations
Current transformers and potential transformers are built in distinct physical forms to match their specific measurement functions and installation requirements. CTs commonly appear as window (donut) types for easy installation around existing conductors, wound‑primary designs for lower current ranges, bar‑type variants for robust mechanical construction, and bushing configurations for retrofit applications. PTs are typically electromagnetic (inductive) transformers for voltages up to 36 kV, capacitor voltage transformers (CVTs) for extra‑high‑voltage systems, and resin‑cast or oil‑immersed versions for harsh environmental conditions. Each construction type balances accuracy, cost, size, and environmental resilience to suit different power system applications.

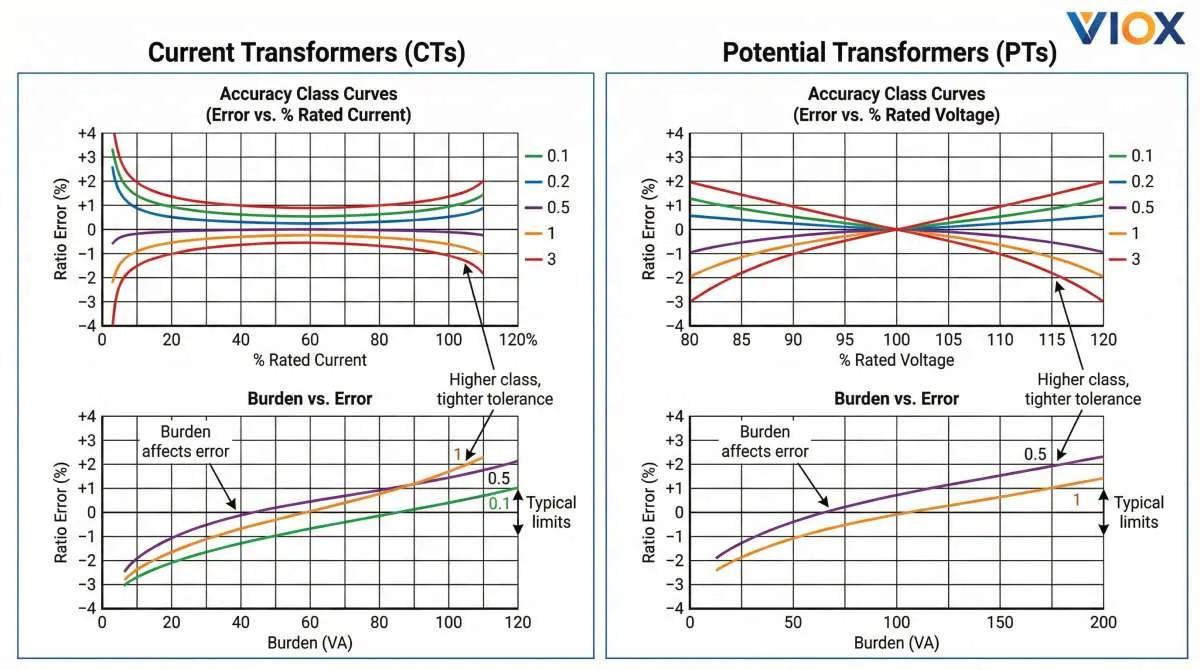

Accuracy Classes and Standards (IEC vs ANSI)
Instrument transformers are governed by international and regional standards that define their accuracy performance, test methods, and rating systems. The two dominant frameworks are IEC (အပြည်ပြည်ဆိုင်ရာလျှပ်စစ်နည်းပညာကော်မရှင်) standards, used globally, and ANSI/IEEE (American National Standards Institute/Institute of Electrical and Electronics Engineers) standards, prevalent in North America.
IEC Standards for CTs and PTs
- IEC 61869‑2: Additional requirements for current transformers
- IEC 61869‑3: Additional requirements for potential (voltage) transformers
CT Accuracy Classes under IEC 61869‑2
- Standard classes: 0.1, 0.2, 0.5, 1, 3 (percentage ratio error at rated current)
- Special classes: 0.2S, 0.5S – extended accuracy over a wider current range (1% to 120% of rated current)
- P classes: P, PR (with remanence) – defined by composite error limits at rated accuracy limit current (e.g., 5P20, 10P20)
- TP classes: TPX, TPY, TPZ – for transient performance requirements in high‑speed protection schemes
PT Accuracy Classes under IEC 61869‑3
Metering Classes: 0.1, 0.2, 0.5, 1, 3 (အဆင့်သတ်မှတ်ထားသောဗို့အားနှင့်ဝန်အားတွင် ရာခိုင်နှုန်းဗို့အားအမှားနှင့် အဆင့်နေရာရွှေ့ပြောင်းခြင်း)
ကာကွယ်မှုအတန်းများ: P, PR – CT များနှင့်ဆင်တူသော်လည်း ကာကွယ်ရေးအသုံးချမှုများအတွက် ဗို့အားထရန်စဖော်မာများတွင် အသုံးပြုသည်။
CTs နှင့် PTs များအတွက် ANSI/IEEE စံနှုန်းများ
IEEE C57.13 (နှင့် ၎င်း၏ ဆင်းသက်လာမှုများ) သည် မြောက်အမေရိကရှိ တူရိယာထရန်စဖော်မာများအတွက် အဓိကစံနှုန်းဖြစ်သည်။.
IEEE C57.13 အောက်ရှိ CT တိကျမှုအတန်းများ
- 0.3%, 0.6%, 1.2% – ဝန်များ B‑0.1, B‑0.2, B‑0.5, B‑1, B‑2, B‑4, B‑8 နှင့်သက်ဆိုင်သည်။
- C‑အတန်း: C100, C200, C400, C800 – နံပါတ်သည် စံဝန်အားတွင် ဒုတိယဗို့အားကို ညွှန်ပြသည် (ဥပမာ၊ C200 သည် 2‑Ω ဝန်အားဖြင့် 100 A ဒုတိယတွင် 200 V ကို ပေးပို့သည်)
- T‑အတန်း: T‑အတန်း CT များသည် ယိုစိမ့်မှုပိုမိုမြင့်မားပြီး အချိုးအစားပြင်ဆင်မှုအချက်များကို ဆုံးဖြတ်ရန် စမ်းသပ်ရန်လိုအပ်သည်။
IEEE C57.13 အောက်ရှိ PT တိကျမှုအတန်းများ
တိုင်းတာခြင်းတိကျမှု: 0.3%, 0.6%, 1.2% – သတ်မှတ်ထားသောဝန်များနှင့် ဗို့အားအကွာအဝေးများတွင် ဗို့အားအမှားအကန့်အသတ်များ (အဆင့်သတ်မှတ်ထားသောဗို့အား၏ 90% မှ 110%)
IEEE အဖွဲ့များ: PT များကို ၎င်းတို့၏လျှပ်ကာစနစ်နှင့် ဗို့အားလွန်နိုင်စွမ်းများအပေါ်အခြေခံ၍ အုပ်စုများ (ဥပမာ၊ အုပ်စု 1၊ အုပ်စု 2) အဖြစ် အမျိုးအစားခွဲခြားထားပြီး၊ ၎င်းသည် စဉ်ဆက်မပြတ်နှင့် တိုတောင်းသောကြာချိန် ဗို့အားလွန်အချက်များကို ညွှန်ပြသည်။.
Cross‑Standard Equivalents
- CT တိုင်းတာခြင်း: IEC 0.2 ≈ ANSI 0.3%; IEC 0.5 ≈ ANSI 0.6%; IEC 1 ≈ ANSI 1.2%
- CT ကာကွယ်မှု: 50 VA တွင် IEC 5P20 ≈ C200; 100 VA တွင် IEC 10P20 ≈ C400
- PT တိုင်းတာခြင်း: IEC 0.2 ≈ ANSI 0.3%; IEC 0.5 ≈ ANSI 0.6%
ဝန်အားထည့်သွင်းစဉ်းစားမှု၏အရေးပါမှု
IEC နှင့် ANSI စနစ်နှစ်ခုစလုံးတွင် တိကျမှုအတန်းများသည် သတ်မှတ်ထားသောဝန်များတွင်သာ အကျုံးဝင်သည်။. ကြေငြာထားသော တိကျမှုကို ထိန်းသိမ်းရန်အတွက် စုစုပေါင်း ဒုတိယဝန်အား (မီတာ/ရီလေး impedance၊ ခဲခုခံမှုနှင့် ထိတွေ့မှုခုခံမှုအပါအဝင်) ကို တွက်ချက်ပြီး ထရန်စဖော်မာ၏ အဆင့်သတ်မှတ်ထားသော ဝန်အားအတွင်း ထားရှိရမည်။ အဆင့်သတ်မှတ်ထားသော ဝန်အားထက် ကျော်လွန်ပါက ပြည့်ဝဆံ့ဝင်မှု (CTs) သို့မဟုတ် ဗို့အားကျဆင်းမှု (PTs) များလွန်းခြင်းကို ဖြစ်စေနိုင်ပြီး တိုင်းတာမှုအမှားများ သို့မဟုတ် ကာကွယ်မှုလွဲမှားခြင်းများ ဖြစ်ပေါ်စေနိုင်သည်။.
VIOX Electric သည် IEC နှင့် ANSI/IEEE စံနှုန်းများနှင့်အညီ တိကျမှုအတန်းများ၊ အဆင့်သတ်မှတ်ထားသော ဝန်များနှင့် overcurrent/overvoltage စွမ်းရည်များကို သတ်မှတ်ပေးသည့် အသေးစိတ်နည်းပညာဆိုင်ရာ အချက်အလက်စာရွက်များကို ပံ့ပိုးပေးပြီး သင့်တိကျသောအသုံးချမှုအတွက် သင့်လျော်သောရွေးချယ်မှုကို လုပ်ဆောင်နိုင်စေပါသည်။.
တိုင်းတာခြင်း၊ ကာကွယ်ခြင်းနှင့် စောင့်ကြည့်ခြင်းဆိုင်ရာ အသုံးချမှုများ
လက်ရှိထရန်စဖော်မာများနှင့် အလားအလာရှိသော ထရန်စဖော်မာများသည် တူရိယာထရန်စဖော်မာများ၏ အဓိကလုပ်ဆောင်ချက်သုံးခုဖြစ်သည့် တိုင်းတာခြင်း (ဝင်ငွေနှင့် လုပ်ငန်းလည်ပတ်မှု)၊ ကာကွယ်ခြင်း (စနစ်နှင့် စက်ကိရိယာလုံခြုံရေး) နှင့် စောင့်ကြည့်ခြင်း (ပါဝါအရည်အသွေးနှင့် စနစ်ကျန်းမာရေး) တို့တွင် ဖြည့်စွက်အခန်းကဏ္ဍများမှ ပါဝင်ဆောင်ရွက်ပါသည်။.
တိုင်းတာခြင်းဆိုင်ရာ အသုံးချမှုများ
စွမ်းအင်တိုင်းတာခြင်းအတွက် CTs: CT များသည် ဝပ်နာရီမီတာများအတွက် လက်ရှိထည့်သွင်းမှုကို ပံ့ပိုးပေးပြီး စက်မှုလုပ်ငန်းသုံးပစ္စည်းများအတွက် utilities နှင့် sub‑metering အတွက် တိကျသောငွေတောင်းခံမှုကို လုပ်ဆောင်နိုင်စေပါသည်။ Metering‑class CTs (IEC 0.2/0.5, ANSI 0.3%/0.6%) သည် ပုံမှန်ဝန်အားလျှပ်စီးကြောင်းများတွင် အနည်းဆုံးအချိုးအစားနှင့် အဆင့်‑ထောင့်အမှားများကို သေချာစေပါသည်။.
ဗို့အားတိုင်းတာခြင်းအတွက် PTs: PT များသည် တူညီသောမီတာများအတွက် ဗို့အားကိုးကားချက်ကို ပံ့ပိုးပေးပြီး ပါဝါတွက်ချက်မှုကို ပြီးမြောက်စေသည် (P = V×I×cosθ)။ PT များမပါဘဲ ဗို့အားအတက်အကျများသည် သိသာထင်ရှားသော တိုင်းတာမှုအမှားများကို ဖြစ်ပေါ်စေနိုင်သည်။.
ကာကွယ်ခြင်းဆိုင်ရာ အသုံးချမှုများ
Relaying အတွက် CTs: Protection‑class CTs (IEC 5P20, 10P20; ANSI C200, C400) သည် ချို့ယွင်းချက်များကို (overcurrent, differential, distance) ရှာဖွေတွေ့ရှိသည့် အကာအကွယ်ရီလေးများသို့ လက်ရှိအချက်ပြမှုများကို ပေးပို့သည်။ ၎င်းတို့သည် ယုံကြည်စိတ်ချရသော ခရီးစဉ်ကို သေချာစေရန်အတွက် တိကျမှုကန့်သတ်ချက်လက်ရှိ (ဥပမာ၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ၏ 20×) အထိ တိကျမှုကို ထိန်းသိမ်းထားရမည်။.
ဗို့အားအခြေခံကာကွယ်မှုအတွက် PTs: PT များသည် undervoltage, overvoltage နှင့် distance protection relays များအတွက် ဗို့အားအချက်ပြမှုများကို ပံ့ပိုးပေးသည်။ ၎င်းတို့သည် စနစ်အနှောင့်အယှက်များအတွင်း ယာယီဗို့အားလွန်များကို ပြည့်ဝဆံ့ဝင်ခြင်း သို့မဟုတ် တိကျမှုမဆုံးရှုံးစေဘဲ ခံနိုင်ရည်ရှိရမည်။.
စောင့်ကြည့်ခြင်းနှင့် ထိန်းချုပ်ခြင်းဆိုင်ရာ အသုံးချမှုများ
Load Profiling အတွက် CTs: ဒေတာမှတ်တမ်းများ သို့မဟုတ် SCADA စနစ်များနှင့် ချိတ်ဆက်ထားသော CT များသည် လုပ်ငန်းလည်ပတ်မှု အကောင်းဆုံးဖြစ်အောင်အတွက် ဝန်ပုံစံများ၊ ဝယ်လိုအားအထွတ်အထိပ်များနှင့် ပါဝါအချက်ကို ခြေရာခံသည်။.
ပါဝါအရည်အသွေးခွဲခြမ်းစိတ်ဖြာခြင်းအတွက် PTs: PT များသည် ဗို့အားကျဆင်းမှုများ၊ ဖောင်းပွမှုများ၊ ဟာမိုနီများနှင့် မညီမျှမှုများကို စောင့်ကြည့်နိုင်စေပြီး အာရုံခံနိုင်သော စက်မှုလုပ်ငန်းစဉ်များနှင့် ပါဝါအရည်အသွေးစံနှုန်းများနှင့်အညီ လိုက်နာဆောင်ရွက်ရန်အတွက် အရေးကြီးပါသည်။.
ပေါင်းစပ်စနစ်များ: ခေတ်မီဒစ်ဂျစ်တယ်ဓာတ်အားခွဲရုံများတွင် CTs နှင့် PTs များသည် IEC 61850‑based ကာကွယ်ရေးနှင့် ထိန်းချုပ်ရေးစနစ်များအတွက် analog အချက်ပြမှုများကို ဒစ်ဂျစ်တယ်အသွင်ပြောင်းပေးသည့် ပေါင်းစည်းယူနစ်များကို ပေးပို့သည်။.
အထူးပြုအသုံးချမှုများ
မော်တာကာကွယ်မှုအတွက် CTs: CT များသည် ဝန်ပိုခြင်း၊ လော့ခ်ချထားသော‑ရိုတာနှင့် အဆင့်‑ဆုံးရှုံးမှုကာကွယ်မှုအတွက် မော်တာလက်ရှိကို စောင့်ကြည့်သည်။.
Synchronization အတွက် PTs: PT များသည် ဂျင်နရေတာများကို ဂရစ်သို့ချိန်ကိုက်ရန်အတွက် တိကျသောဗို့အားနှင့် အဆင့်‑ထောင့်အချက်အလက်များကို ပံ့ပိုးပေးသည်။.
ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်အတွက် CTs/PTs: ဆိုလာနှင့် လေအားပေးစက်ရုံများတွင် တူရိယာထရန်စဖော်မာများသည် အင်ဗာတာအထွက်၊ ဂရစ်ချိတ်ဆက်မှုအမှတ်များနှင့် စုဆောင်းသူစနစ်များကို စောင့်ကြည့်သည်။.
VIOX Electric ၏ CT နှင့် PT ထုတ်ကုန်လိုင်းများသည် ဤအသုံးချမှုအားလုံးကို လွှမ်းခြုံထားပြီး မတူညီသော လည်ပတ်မှုပတ်ဝန်းကျင်များတွင် တိကျမှု၊ ယုံကြည်စိတ်ချရမှုနှင့် ရေရှည်တည်ငြိမ်မှုအတွက် အကောင်းဆုံးဒီဇိုင်းများဖြင့် ထုတ်လုပ်ထားပါသည်။.
သင့်စနစ်အတွက် မှန်ကန်သော ထရန်စဖော်မာကို မည်သို့ရွေးချယ်ရမည်နည်း
သင့်လျော်သော လက်ရှိထရန်စဖော်မာ သို့မဟုတ် အလားအလာရှိသော ထရန်စဖော်မာကို ရွေးချယ်ရာတွင် အဓိက ပါရာမီတာများစွာကို ဂရုတစိုက် ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်-
ရန်ရွေးချယ်ခြင်းစံ
1. မူလအဆင့်သတ်မှတ်ချက်: ထရန်စဖော်မာ၏ မူလလက်ရှိ (CT) သို့မဟုတ် ဗို့အား (PT) ကို သင့်စနစ်၏ လည်ပတ်မှုတန်ဖိုးများနှင့် ကိုက်ညီအောင်ပြုလုပ်ပါ။ ပုံမှန်ဝန်နှင့် အမြင့်ဆုံးချို့ယွင်းချက်အခြေအနေနှစ်ခုလုံးကို ထည့်သွင်းစဉ်းစားပါ။.
- Metering: ငွေတောင်းခံမှုတိကျမှုအတွက် IEC 0.2/0.5 သို့မဟုတ် ANSI 0.3%/0.6%
- ကာကွယ်မှု- ယုံကြည်စိတ်ချရသော ချို့ယွင်းချက်ရှာဖွေတွေ့ရှိမှုအတွက် IEC 5P20/10P20 သို့မဟုတ် ANSI C200/C400
3. ဝန်အားအဆင့်သတ်မှတ်ချက်: စုစုပေါင်း ဒုတိယဆားကစ် impedance (ခဲများ၊ မီတာများ၊ ရီလေးများ) ကို တွက်ချက်ပြီး တိကျမှုကို ထိန်းသိမ်းရန်အတွက် လုံလောက်သော VA အဆင့်သတ်မှတ်ချက်ရှိသော ထရန်စဖော်မာကို ရွေးချယ်ပါ။.
4. လျှပ်ကာအဆင့်: Ensure the transformer’s rated insulation voltage exceeds your system’s maximum voltage, including transient overvoltages.
5. Environmental Conditions: Consider temperature range, humidity, altitude, and ingress protection (IP rating) for the installation location.
ရှောင်ရန်အဖြစ်များသော ရွေးချယ်မှုအမှားများ
- Undersizing CTs for fault currents, leading to saturation and protection failure
- Ignoring burden calculations, causing accuracy degradation
- Mixing IEC and ANSI standards without understanding equivalence
- Neglecting safety requirements (grounding, open‑circuit protection for CTs)
VIOX Selection Support
VIOX Electric provides comprehensive technical support to help you select the optimal CT or PT for your application. Our experts can assist with burden calculations, standard interpretations, and custom design requirements.
အမေးများသောမေးခွန်းများ (FAQ)
Q1: Can I use a current transformer to measure voltage, or a potential transformer to measure current?
No. CTs are designed specifically for current measurement and must be connected in series with the conductor. PTs are designed for voltage measurement and are connected in parallel. Using them interchangeably will result in incorrect readings, potential equipment damage, and safety hazards.
Q2: What happens if I open‑circuit a CT secondary while the primary is energized?
Opening a CT secondary under load causes the magnetic core to saturate, inducing dangerously high voltages (several kilovolts) across the open terminals. This can lead to insulation breakdown, arcing, fire, or transformer explosion. Always short‑circuit unused CT secondaries.
Q3: How do I convert between IEC and ANSI accuracy classes?
Approximate equivalences: IEC 0.2 ≈ ANSI 0.3%; IEC 0.5 ≈ ANSI 0.6%; IEC 1 ≈ ANSI 1.2%. For protection CTs, IEC 5P20 at 50 VA ≈ C200, and IEC 10P20 at 100 VA ≈ C400. Always consult manufacturer data for precise performance under your specific burden.
Q4: Can I connect multiple meters or relays to one CT or PT?
Yes, but the total burden (sum of all connected devices plus lead resistance) must not exceed the transformer’s rated burden. Exceeding the rated burden degrades accuracy and, for CTs, can cause premature saturation during faults.
Q5: How often should instrument transformers be tested or calibrated?
Initial verification should occur after installation. Periodic testing intervals depend on the application: revenue metering may require annual calibration, while protection CTs/PTs in stable environments might be tested every 5‑10 years. Follow utility or regulatory guidelines.
Q6: What is the difference between a potential transformer (PT) and a capacitor voltage transformer (CVT)?
A PT is an electromagnetic transformer that directly steps down voltage. A CVT uses a capacitive divider followed by a magnetic transformer, making it more economical for extra‑high‑voltage (EHV) systems (typically ≥72.5 kV). CVTs also serve as coupling capacitors for power‑line carrier communication.
Q7: Why must CT and PT secondaries be grounded?
Grounding one secondary terminal provides a stable reference point, prevents floating potentials that could endanger personnel, and limits induced voltages from external sources. Proper grounding is essential for safety and accurate measurement.
Conclusion: Partnering with VIOX for Reliable Instrument Transformers
Understanding the fundamental differences between current transformers and potential transformers is essential for designing safe, accurate, and reliable electrical power systems. CTs, connected in series, transform high currents to standardized low‑current signals for metering and protection. PTs, connected in parallel, step down high voltages to safe, measurable levels. Their distinct designs, accuracy classes, and safety requirements must be carefully considered during selection and installation.
VIOX Electric, as a leading manufacturer of electrical equipment, offers a comprehensive range of CTs and PTs that meet international IEC and ANSI/IEEE standards. Our products are engineered for precision, durability, and performance across diverse applications—from utility substations to industrial plants and renewable energy facilities.
When you need instrument transformers that deliver uncompromising accuracy and reliability, partner with VIOX. Contact our technical team for personalized support in selecting the right transformers for your specific requirements.
