Kotak Kombiner Solar VOPV600-2/2

Ikhtisar Produk

VIOX Electric adalah produsen peralatan listrik energi terbarukan terkemuka, yang berspesialisasi dalam solusi fotovoltaik solar berkualitas tinggi untuk pasar global. Kotak Kombiner Solar VOPV600-2/2 kami mewakili solusi canggih untuk instalasi solar skala menengah hingga besar, menawarkan kemampuan dual-string dengan perlindungan dan keandalan yang komprehensif.

VOPV600-2/2 adalah kotak kombiner DC kelas profesional yang dirancang untuk sistem PV solar yang beroperasi pada DC600V. Konfigurasi 2-input, 2-output serbaguna ini memberikan perlindungan penting dan fungsi koneksi untuk instalasi solar skala menengah hingga besar, memungkinkan distribusi daya yang efisien dari beberapa string solar ke inverter sambil mempertahankan perlindungan sirkuit independen.

Fitur & Manfaat Utama

• Kemampuan Dual-String: 2 string input independen dengan 2 output terpisah untuk meningkatkan fleksibilitas dan skalabilitas sistem
• Perlindungan Komprehensif: Pemutus sakelar DC terintegrasi, perangkat perlindungan lonjakan ganda, dan perlindungan sekering individual untuk setiap string
• Peringkat Arus Tinggi: Pemutus sakelar berperingkat 45A cocok untuk instalasi solar berdaya tinggi
• Konstruksi yang Kuat: Enklosur ABS berperingkat IP65 (VOAT-13) memberikan perlindungan yang sangat baik terhadap debu dan masuknya air
• Kapasitas Lebih Besar: Menampung lebih banyak komponen dengan tata letak internal yang dioptimalkan untuk kemudahan perawatan
• Instalasi Mudah: Desain yang dapat dipasang di dinding dengan pelabelan yang jelas dan blok terminal yang mudah diakses
• Kualitas Bersertifikat: Sesuai dengan standar EN50539 Tipe 2 untuk aplikasi fotovoltaik
• Perlindungan Sirkuit Independen: Setiap string memiliki perlindungan sekering khusus untuk meningkatkan keamanan dan pemecahan masalah
• Desain yang Hemat Ruang: Dimensi ringkas (296 x 230 x 120mm) meskipun memiliki kemampuan dual-string
• Mudah Perawatan: Desain akses cepat memungkinkan inspeksi dan penggantian komponen yang mudah

Spesifikasi Teknis

Data Umum

Parameter	Spesifikasi
Model	VOPV600-2/2
Tegangan Pengenal	DC600V
Konfigurasi	2 Input / 2 Output
Tingkat Perlindungan	IP65
Suhu Operasi	-25°C hingga +60°C
Kepatuhan Standar	EN50539 Tipe 2
Kapasitas String	2 string PV independen

Spesifikasi Penutup

Parameter	Nilai
Model	VOAT-13
Bahan	ABS (Acrylonitrile Butadiene Styrene)
Peringkat Perlindungan	IP65
Dimensi (T x L x D)	296mm x 230mm x 120mm
Jenis Pemasangan	Dipasang di dinding
Warna	Abu-abu Muda
Peringkat Api	Bahan yang memadamkan sendiri, tahan api
Titik Masuk Kabel	Beberapa knockout M20/M25

Pemutus Sakelar PV

Parameter	Spesifikasi
Model	VOD1-63/4A
Jenis	Sakelar Pemutus Beban DC 4-Pole
Tegangan Pengenal	DC600V
Nilai Saat Ini	45A
Jumlah Kutub	4-pole (2P per string)
Kapasitas Putus	Sesuai dengan EN50539
Operasi	Operasi manual dengan indikasi ON/OFF yang jelas
Pemasangan	Kompatibel dengan rel DIN
Jenis Pegangan	Pegangan putar Merah/Hijau dengan fasilitas gembok

Penahan Lonjakan Arus DC (SPD)

Parameter	Spesifikasi
Model	VO-PV600
Jenis	Perangkat Proteksi Lonjakan Arus DC Tipe 2
Tegangan Operasi Kontinu Maksimum (Uc)	DC600V
Arus Pelepasan Nominal (Dalam)	20kA (8/20μs)
Tingkat Perlindungan Tegangan (Up)	≤2.5kV
Konfigurasi	2 unit (satu per string)
Pole per Unit	2-kutub + PE
Waktu Respons	<25ns
Indikasi Status	Jendela indikator visual
Standar	EN50539 Tipe 2
Pemasangan	Kompatibel dengan rel DIN

Dudukan & Sekering Sekering DC

Parameter	Spesifikasi
Model	VOPV-32
Jenis Sekering	gPV (Sekering Fotovoltaik)
Tegangan Pengenal	DC600V
Nilai Saat Ini	15A
Kapasitas Putus	20kA @ DC600V
Ukuran Sekering	10 x 38mm
Jumlah Dudukan Sekering	4 unit (2 per string: positif dan negatif)
Tautan Sekering Termasuk	4 buah (sekering DC 15A)
Pemasangan	Kompatibel dengan rel DIN
Standar	Standar IEC 60269-6
Indikator	Indikator status sekering

Konfigurasi Listrik

VOPV600-2/2 menampilkan desain listrik dual-string profesional yang dioptimalkan untuk keamanan, fleksibilitas, dan kinerja:

Konfigurasi Input:

• Dua input string independen (String 1 dan String 2)
• Setiap string memiliki terminal positif (+) dan negatif (-)
• Perlindungan sekering terintegrasi pada kedua kutub untuk setiap string
• Blok terminal koneksi cepat berperingkat untuk kabel 4-6mm² per string

Urutan Perlindungan (Per String):

• Perlindungan utama: Sekering DC (tipe 15A gPV) pada kedua kutub
• Perlindungan sekunder: Penangkal petir DC Tipe 2 (VO-PV600)
• Isolasi: Pemutus sakelar DC 4-pole (peringkat 45A) untuk pemutusan simultan

Konfigurasi Output:

• Dua output independen ke inverter dengan penandaan polaritas yang jelas
• Setiap output sesuai dengan satu string input untuk manajemen sirkuit khusus
• Blok terminal berperingkat untuk kabel 4-10mm² per output
• Koneksi PE (Protective Earth) umum disediakan untuk seluruh sistem

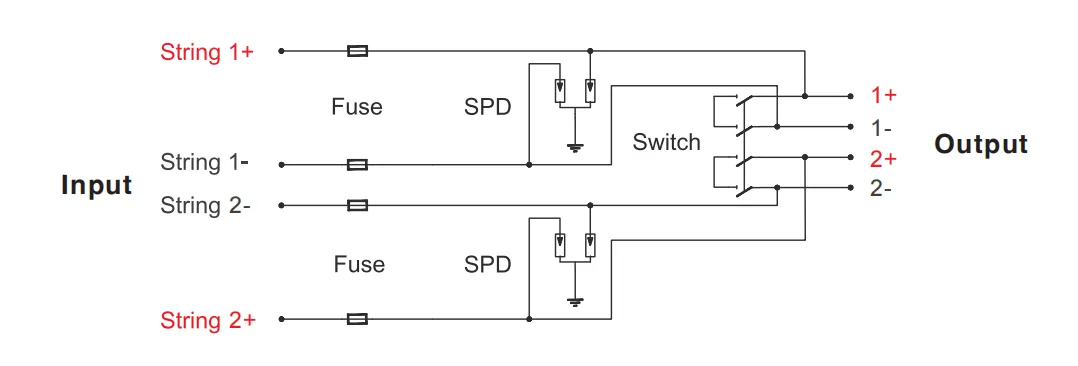

Fitur Skematik:

• Pemisahan sirkuit yang jelas antara String 1 dan String 2
• Representasi visual perangkat perlindungan dalam urutan
• Diagram pengkabelan berkode warna (Merah: Positif, Hitam: Negatif, Kuning/Hijau: PE)
• Tata letak yang mudah diikuti untuk pemasangan dan pemecahan masalah

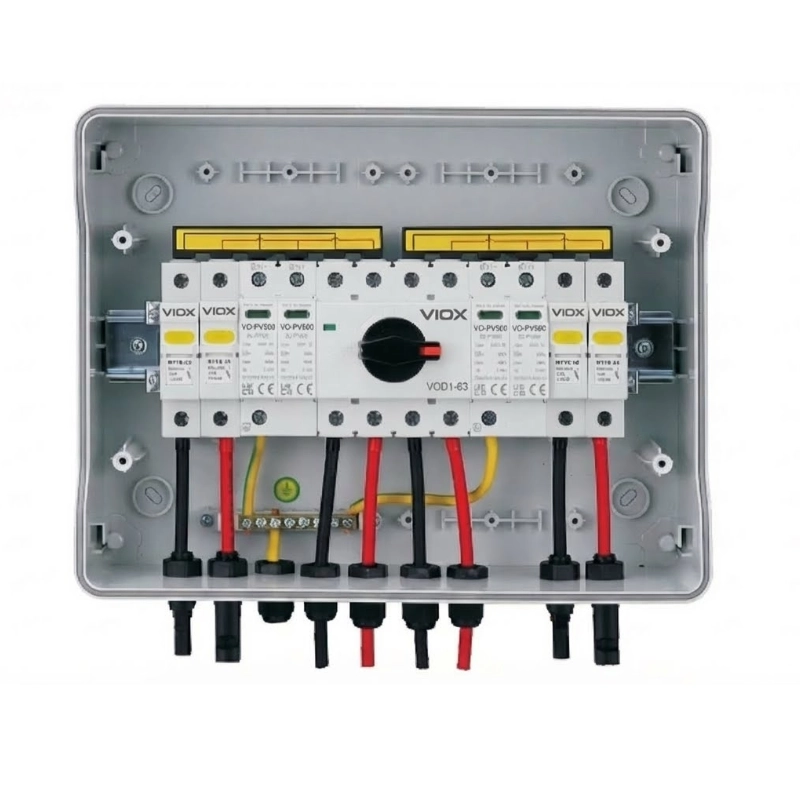

Daftar Material

No.	Komponen	Model/Spesifikasi	Kuantitas
1	Kotak ABS	VOAT-13, 296x230x120mm, IP65	1
2	Sakelar Pemutus DC	VOD1-63/4A, 4P, 45A, DC600V	1
3	Penahan Lonjakan Arus DC	VO-PV600, Tipe 2, 20kA, DC600V	2
4	Dudukan Sekering DC	VOPV-32, 2P, 15A, 10x38mm	4
5	Fuse DC (gPV)	15A, DC600V, 10x38mm	4
6	Blok Terminal Input	4-6mm², Merah/Hitam	4
7	Blok Terminal Output	4-10mm², Merah/Hitam	4
8	Blok Terminal PE	4-10mm², Kuning/Hijau	1
9	DIN Rail	Standar 35mm	2
10	Kelenjar Kabel	M20/M25, berperingkat IP65	8
11	Braket Pemasangan	Baja tahan karat	2
12	Label Peringatan	Label keselamatan multibahasa	1 set
13	Busbar	Tembaga, dilapisi timah	Sesuai kebutuhan
14	Manual Instalasi	Bahasa Inggris/Multi-bahasa	1

Aplikasi

Kotak Kombiner Surya VOPV600-2/2 sangat ideal untuk berbagai aplikasi fotovoltaik skala menengah hingga besar:

Sistem Surya Perumahan

• Instalasi atap dual-string (sistem 6-10kW)
• Proyek tenaga surya perumahan besar dengan berbagai orientasi atap
• Sistem PV perumahan terikat jaringan yang membutuhkan pemantauan tingkat string

Instalasi Komersial

• Array atap komersial menengah (15-30kW)
• Sistem fotovoltaik terintegrasi bangunan (BIPV) dengan banyak zona
• Proyek pembangkit tenaga surya terdistribusi di berbagai bangunan
• Instalasi tenaga surya fasilitas industri

Penggunaan spesifik kasus

• Titik koneksi multi-string ke inverter tunggal atau ganda
• Sistem dengan array menghadap timur-barat yang membutuhkan input MPPT terpisah
• Hub perlindungan untuk sirkuit DC dalam sistem tenaga surya multi-string
• Titik isolasi dan switching untuk pemeliharaan string individual
• Perlindungan lonjakan arus untuk peralatan inverter berharga di area dengan petir tinggi
• Aplikasi pemantauan dan pemecahan masalah tingkat string

Manfaat Arsitektur Sistem

• Memungkinkan pengoperasian independen dari dua string surya
• Memungkinkan perluasan sistem di masa mendatang tanpa pemasangan kabel ulang yang besar
• Memberikan fleksibilitas untuk menghubungkan ke inverter input ganda
• Mendukung proyek instalasi bertahap

Kualitas & Kepatuhan

Sertifikasi & Standar:

• EN50539 Tipe 2 – Sistem Fotovoltaik (PV) – Konektor DC dan kotak kombiner
• IEC 60269-6 – Sekering tegangan rendah untuk aplikasi fotovoltaik
• IEC 61643-31 – Perangkat pelindung lonjakan arus untuk instalasi fotovoltaik
• IEC 60947-3 – Peralatan sakelar tegangan rendah – Sakelar, pemutus, sakelar-pemutus
• IP65 – Perlindungan Ingress (kedap debu dan terlindungi dari semprotan air)
• Sesuai dengan RoHS – Pembatasan Zat Berbahaya
• Sesuai dengan REACH – Regulasi bahan kimia UE

Jaminan Kualitas:

• Pengujian pabrik 100% sebelum pengiriman
• Pengujian ketahanan tegangan tinggi (DC1000V selama 1 menit)
• Pengujian penuaan suhu tinggi (72 jam pada 60°C)
• Pengujian tekanan mekanis (getaran dan benturan)
• Verifikasi resistansi isolasi (>100MΩ)
• Pengukuran resistansi kontak (<50μΩ)
• Pengujian perangkat pelindung lonjakan arus sesuai IEC 61643-31

Keunggulan Manufaktur:

• Fasilitas manufaktur bersertifikasi ISO 9001:2015
• Prosedur kontrol kualitas yang ketat di setiap tahap produksi
• Pemilihan komponen premium dari pemasok bersertifikat
• Proses perakitan otomatis dan manual untuk kualitas optimal
• Inspeksi akhir yang komprehensif dan pengujian fungsional
• Sistem ketertelusuran untuk semua komponen dan rakitan

Instalasi & Pemeliharaan

Panduan Instalasi:

• Pasang di lokasi yang berventilasi baik jauh dari sinar matahari langsung dan paparan hujan
• Pastikan jarak minimum 100mm di semua sisi untuk ventilasi dan akses pemeliharaan
• Gunakan perangkat keras pemasangan yang sesuai untuk bahan dinding (beton, logam, kayu)
• Pastikan penyegelan entri kabel yang tepat dengan kelenjar yang sesuai untuk mempertahankan perlindungan IP65
• Ikuti terminal berkode warna: Merah (+), Hitam (-), Kuning/Hijau (PE)
• Hubungkan input String 1 dan String 2 ke output yang sesuai
• Verifikasi semua koneksi kencang dan aman sebelum diberi energi (torsi: 1.2-1.5 Nm)
• Beri label semua kabel dengan jelas untuk pemeliharaan dan pemecahan masalah di masa mendatang
• Lakukan uji resistansi isolasi sebelum commissioning

Tindakan Pencegahan Keamanan:

• Selalu putuskan daya DC dari kedua string sebelum membuka enklosur
• Gunakan alat pelindung diri (APD) yang sesuai termasuk sarung tangan berinsulasi dan kacamata pengaman
• Ketahui bahwa muatan kapasitif dapat tetap berada di kabel bahkan setelah pemutusan
• Ikuti kode dan peraturan kelistrikan setempat (NEC, IEC, dll.)
• Pastikan pembumian yang tepat dari terminal PE sistem
• Jangan pernah melebihi spesifikasi tegangan dan arus yang terukur
• Jangan operasikan sakelar pemutus di bawah beban tanpa pelatihan yang tepat
• Jaga area di sekitar kotak kombiner bebas dari bahan yang mudah terbakar

Rekomendasi Pemeliharaan:

• Inspeksi visual setiap 6 bulan untuk tanda-tanda kerusakan atau panas berlebih
• Periksa status indikator penangkal petir (hijau = OK, merah = ganti)
• Verifikasi semua koneksi tetap kencang (pemeriksaan retorsi tahunan)
• Bersihkan bagian luar enklosur dengan kain lembap seperlunya
• Periksa kelenjar kabel untuk memastikan integritas segel yang tepat
• Uji operasi pemutus sakelar setiap tahun
• Ganti sekering hanya dengan spesifikasi yang identik (15A gPV, DC600V, 10x38mm)
• Simpan catatan pemeliharaan terperinci untuk garansi dan catatan keselamatan
• Inspeksi profesional direkomendasikan setiap tahun untuk instalasi komersial

Pemecahan masalah:

• Jika satu string tidak menghasilkan daya: periksa sekering untuk string tersebut terlebih dahulu
• Panas berlebih: verifikasi ukuran kabel memadai dan koneksi kencang
• Sering terjadi kegagalan sekering: periksa adanya korsleting atau arus string yang berlebihan
• Indikator SPD menunjukkan kesalahan: segera ganti unit SPD
• Sakelar tidak beroperasi: pastikan tidak ada arus beban saat melakukan switching

Mengapa Memilih VIOX Electric?

Keahlian Global: Dengan pengalaman bertahun-tahun di pasar internasional, kami memahami beragamnya persyaratan instalasi tenaga surya di seluruh dunia dan menyediakan solusi yang memenuhi berbagai standar regional.

Kualitas Utama: Setiap produk menjalani pengujian ketat untuk memastikan memenuhi atau melampaui standar internasional. Komitmen kami terhadap kualitas tercermin dalam sertifikasi dan kepuasan pelanggan kami.

Dukungan Teknis: Tim teknik kami yang berpengalaman menyediakan konsultasi pra-penjualan yang komprehensif, panduan pemasangan, dan bantuan teknis purna jual dalam berbagai bahasa.

Harga yang kompetitif: Sebagai produsen, kami menawarkan harga yang kompetitif tanpa mengorbankan kualitas, memastikan nilai terbaik untuk investasi Anda.

Pengiriman Cepat: Perencanaan produksi dan kemitraan logistik yang efisien memastikan pengiriman tepat waktu ke lokasi proyek Anda di mana pun di dunia.

Kustomisasi Tersedia: Kami dapat menyesuaikan produk untuk memenuhi persyaratan proyek tertentu, termasuk peringkat arus yang berbeda, kemampuan pemantauan tambahan, atau warna enklosur khusus.

Lini Produk Komprehensif: Seri VOPV600 mencakup beberapa konfigurasi (1/1, 2/2, 4/4, dll.) untuk menyesuaikan kebutuhan proyek spesifik Anda.

Komitmen Lingkungan: Produk kami dirancang untuk masa pakai yang lama, mengurangi dampak lingkungan dan total biaya kepemilikan.

Perbandingan Teknis: VOPV600-2/2 vs VOPV600-1/1

Fitur	VOPV600-2/2	VOPV600-1/1
Input String	2	1
Output String	2	1
Ukuran Kandang	296x230x120mm	290x190x110mm
Peringkat Sakelar	45A (4-pole)	32A (2-pole)
Unit SPD	2	1
Dudukan Sekering	4	2
Ukuran Sistem Ideal	6-30kW	3-5kW
Aplikasi	Skala Menengah-Besar	Skala Kecil-Menengah
