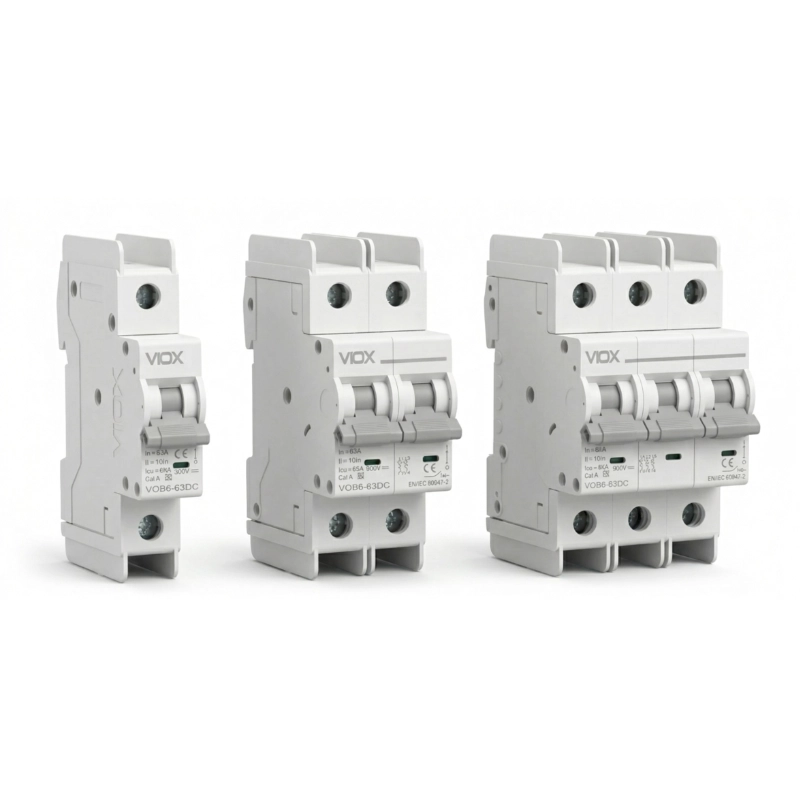

VOB6-63DC Pemutus Sirkuit Miniatur DC
VIOX VOB6-63DC DC miniature circuit breaker dirancang untuk proteksi beban lebih dan hubung singkat pada sistem DC. Fitur desain bebas polaritas, mendukung hingga DC1200V, dan menawarkan konfigurasi 1P hingga 4P untuk aplikasi solar, penyimpanan energi, dan industri DC.
Kirimkan kebutuhan Anda, kami akan mengutip untuk Anda dalam waktu 12 jam
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]
VIOX VOB6-63DC DC miniature circuit breaker dirancang untuk memberikan proteksi beban lebih dan hubung singkat yang aman dan andal untuk sistem kelistrikan DC modern. Dengan desain bebas polaritas, seri ini memungkinkan pemasangan yang fleksibel dan mendukung jalur masuk atas dan bawah untuk memudahkan pemasangan kabel panel.
Rentang VOB6-63DC mencakup arus pengenal dari 1A hingga 63A dan mendukung konfigurasi 1P, 2P, 3P, dan 4P. Dengan tegangan kerja pengenal maksimum DC1200V, sangat cocok untuk sistem PV surya, penyimpanan energi, telekomunikasi, dan distribusi DC industri di mana ukuran yang ringkas, perlindungan yang andal, dan pemasangan rel DIN yang nyaman diperlukan.
Fitur Utama
- Desain DC bebas polaritas untuk pemasangan kabel yang fleksibel
- Tegangan pengenal hingga DC1200V
- Rentang arus pengenal dari 1A hingga 63A
- Konfigurasi 1P, 2P, 3P, dan 4P tersedia
- Jendela indikator posisi kontak untuk visibilitas status yang jelas
- Desain struktur berlapis untuk pengoperasian yang aman dan nyaman
- Opsi kurva tripping B, C, dan D
- Lebar ringkas 18mm per kutub untuk tata letak panel yang efisien
Spesifikasi Teknis
| Standar yang Sesuai | GB/T 14048.2, IEC 60947-2 |
|---|---|
| Jumlah Kutub | 1P, 2P, 3P, 4P |
| Nilai Arus (Dalam) | 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Arus Bingkai Pengenal | 63A |
| Tegangan Pengenal (Ue) | DC 300V (1P), DC 600V (2P), DC 900V (3P), DC 1200V (4P) |
| Tegangan Isolasi Terukur (Ui) | 1200V |
| Nilai Tegangan Tahan Impuls (Uimp) | 6kV |
| Kapasitas Pemutusan Hubungan Arus Pendek Utama (Icu) | 7kA (4.5kA / 6kA opsional) |
| Kapasitas Pemutusan Hubung Singkat Operasi (Ics) | 7.5kA |
| Kategori Penggunaan | A |
| Kurva Tripping Sesaat | B (4In-7In), C (8In±20%In), D (12In±20%In) |
| Tripping Beban Lebih (1.05In) | Waktu non-tripping yang disetujui 1 jam (keadaan dingin) |
| Tripping Beban Lebih (1.30In) | Waktu tripping yang disetujui 1 jam (keadaan panas) |
| Kehidupan Mekanis | 20.000 siklus |
| Umur Listrik | ≥1.500 siklus |
| Tingkat Perlindungan | IP20 |
| Suhu Referensi | 30°C |
| Lebar Unipolar | 18mm per tiang |
| Kapasitas Pengkabelan | 16 mm² |
| Metode Koneksi | Jalur masuk atas dan bawah dapat diterima |
Konfigurasi Kutub dan Tegangan
| Polandia | Tegangan Pengenal | Aplikasi yang Direkomendasikan |
|---|---|---|
| 1P | DC 300V | Perlindungan sirkuit cabang DC yang ringkas |
| 2P | DC 600V | Distribusi dan isolasi DC standar |
| 3P | DC 900V | Sistem DC tegangan lebih tinggi |
| 4P | DC 1200V | PV surya dan sistem penyimpanan energi canggih |
Aplikasi
Seri VOB6-63DC cocok untuk sistem DC yang membutuhkan perlindungan ringkas, modular, dan andal. Struktur bebas polaritas dan cakupan tegangan yang luas menjadikannya pilihan praktis untuk perakit panel, OEM, dan pembeli proyek yang mengerjakan instalasi DC modern.
- Sistem fotovoltaik surya
- Sistem penyimpanan energi
- Sirkuit perlindungan baterai
- Sistem daya DC telekomunikasi
- Kabinet kontrol DC industri
- Panel distribusi DC tegangan rendah
Mengapa Memilih VIOX VOB6-63DC
VOB6-63DC dirancang untuk pembeli B2B yang membutuhkan miniature circuit breaker DC praktis dengan pemasangan yang fleksibel, cakupan tegangan yang luas, dan kinerja pelindung yang stabil. Mendukung desain panel standar sambil membantu menyederhanakan pemilihan produk untuk berbagai tegangan sistem DC.
- Rentang arus yang luas dari 1A hingga 63A
- Mendukung hingga DC1200V
- Beberapa konfigurasi kutub untuk desain yang fleksibel
- Pemasangan kabel bebas polaritas untuk pemasangan yang lebih mudah
- Struktur modular yang ringkas untuk pemasangan rel DIN
- Cocok untuk distributor, OEM, dan pengadaan proyek
PERTANYAAN YANG SERING DIAJUKAN
Untuk apa VOB6-63DC digunakan?
Digunakan untuk proteksi beban lebih dan hubung singkat pada sistem DC seperti tenaga surya, penyimpanan energi, peralatan telekomunikasi, dan distribusi DC industri.
Berapa tegangan pengenal maksimum VOB6-63DC?
Tegangan kerja pengenal maksimum yang ditunjukkan dalam data produk adalah DC1200V dalam versi 4P.
Peringkat arus apa yang tersedia?
Seri ini mencakup 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, dan 63A.
Apakah VOB6-63DC sensitif terhadap polaritas?
Tidak. Produk ini dijelaskan sebagai DC bebas polaritas, dan jalur masuk atas dan bawah dapat diterima.
Aplikasi mana yang paling cocok untuk pemutus ini?
Sangat cocok untuk PV surya, penyimpanan baterai, sistem DC telekomunikasi, dan distribusi DC industri di mana perlindungan sirkuit yang ringkas dan andal diperlukan.
Minta Penawaran
Jika Anda mencari miniature circuit breaker DC untuk proyek surya, penyimpanan energi, telekomunikasi, atau industri DC, VIOX dapat membantu Anda memilih model VOB6-63DC yang tepat berdasarkan peringkat arus, konfigurasi kutub, dan tegangan sistem. Kirimkan spesifikasi dan persyaratan kuantitas Anda untuk dukungan penawaran.
