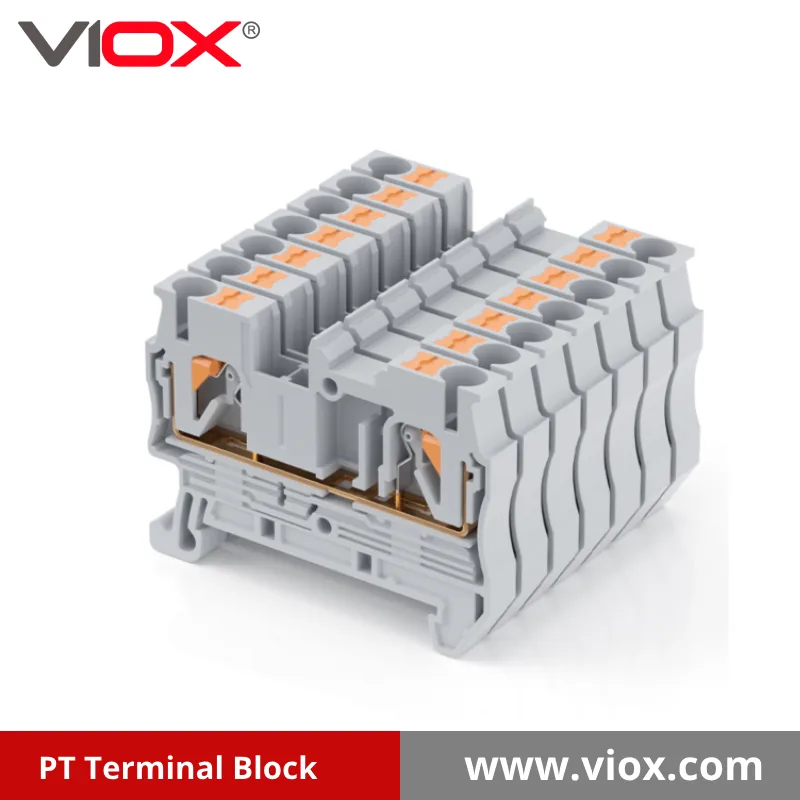

Blok Terminal VIOX PT
Blok Terminal VIOX PT menawarkan teknologi sangkar pegas dorong yang canggih untuk koneksi yang aman dan bebas alat dalam sistem industri. Dinilai pada 500-1000V dan 16-76A, mendukung penampang kawat hingga 25mm². Nikmati pemasangan yang cepat dan keandalan yang tahan lama dengan VIOX di viox.com.
Kirimkan kebutuhan Anda, kami akan mengutip untuk Anda dalam waktu 12 jam
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Teknologi Koneksi Inovatif untuk Aplikasi Industri
Blok Terminal yang Dipasang di Rel Seri PT dari VIOX Electric mewakili puncak teknologi koneksi dalam sistem kelistrikan industri. Dirancang dengan rekayasa presisi dan diproduksi dengan standar tertinggi, blok terminal ini menawarkan kinerja, keandalan, dan kemudahan pemasangan yang unggul di berbagai lingkungan industri.
Seri PT mengadopsi teknologi koneksi sangkar pegas tipe push-in yang inovatif yang merevolusi cara koneksi listrik dibuat. Desain canggih ini memungkinkan penyelesaian kabel yang cepat tanpa alat khusus, secara signifikan mengurangi waktu pemasangan dan biaya tenaga kerja sekaligus memastikan kualitas koneksi yang konsisten. Keandalan yang melekat pada teknologi ini membuatnya ideal untuk aplikasi yang membutuhkan ketahanan getaran dan stabilitas jangka panjang.
Keuntungan Utama dari Blok Terminal VIOX PT
- Instalasi Tanpa Alat: Teknologi koneksi spring-cage meniadakan kebutuhan akan alat perkabelan khusus, sehingga pemasangan menjadi jauh lebih cepat dan efisien.
- Kekuatan Penyisipan Berkurang: Dirancang untuk meminimalkan gaya yang diperlukan untuk penyisipan kawat, mengurangi kelelahan operator selama instalasi skala besar.
- Aplikasi Serbaguna: Didesain untuk bekerja secara optimal di berbagai lingkungan dan aplikasi industri.
- Keamanan yang Ditingkatkan: Sambungan pegas-sangkar yang aman mencegah melonggarnya kabel akibat getaran, sehingga memastikan stabilitas sambungan jangka panjang.
- Kepatuhan Internasional: Semua produk memenuhi standar internasional yang ketat termasuk IEC/EN60947 dan UL1059, memastikan kompatibilitas dan keamanan global.
Ikhtisar Spesifikasi Teknis
Blok Terminal VIOX PT dirancang dengan presisi untuk menyediakan koneksi listrik yang andal dalam aplikasi industri yang menuntut. Tersedia dalam berbagai konfigurasi, seri ini menawarkan solusi untuk berbagai kebutuhan arus dan tegangan, mengakomodasi ukuran kabel dari 0,14-1,5 mm² hingga 0,5-16 mm² tergantung pada modelnya.
Desain sambungan in-line mengoptimalkan pemanfaatan ruang pada rel DIN, sekaligus mempertahankan sifat listrik dan mekanik yang sangat baik. Setiap model tersedia dalam berbagai warna untuk identifikasi sirkuit, meningkatkan kejelasan pemasangan dan efisiensi perawatan.
| Model | Panjang/Lebar (mm) | Tinggi (mm) | Ketebalan (mm) | Arus Terminal | Tegangan Terminal | Mode Koneksi | Jumlah Lubang | Penampang Kawat | Panjang Strip |
|---|---|---|---|---|---|---|---|---|---|
| PT1.5S | 45.8mm | 31.2mm | 3.5mm | 17.5A | 500V | In-line | 1 masuk, 1 keluar | 0,14-1,5mm² | 8mm-10mm |
| PT2.5 | 49mm | 35.5mm | 5.2mm | 24A | 800V | In-line | 2 inci, lubang | 0,14-4mm² | 8mm-10mm |
| PT4 | 56.5mm | 36.8mm | 6.2mm | 32A | 800V | In-line | 2 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT1.5S/3 | 55mm | 31.2mm | 3.5mm | 17.5A | 500V | In-line | 2 masuk, 2 keluar | 0,14-1,5mm² | 8mm-10mm |
| PT1.5S/4 | 64.2mm | 31.2mm | 3.5mm | 17.5A | 500V | In-line | 4 inci, lubang | 0,14-1,5mm² | 8mm-10mm |
| PT2.5/3 | 61mm | 35.5mm | 5.2mm | 24A | 800V | In-line | 3 masuk, 2 keluar | 0,14-4mm² | 8mm-10mm |
| PT6 | 58mm | 42.5mm | 8.2mm | 41A | 1000V | In-line | 2 inci, lubang | 0,5-10mm² | 10mm-12mm |
| PT10 | 68mm | 50mm | 10.2mm | 57A | 1000V | In-line | 2 inci, lubang | 0,5-16mm² | 18mm-20mm |
| PT16N | 76mm | 53mm | 12.2mm | 76A | 1000V | In-line | 2 inci, lubang | 0,5-25mm² | 18mm-20mm |
| PT2.5/4 | 72.8mm | 35.5mm | 5.2mm | 24A | 800V | In-line | 4 inci, lubang | 0,14-4mm² | 8mm-10mm |
| PT4/3 | 67.5mm | 36.8mm | 6.2mm | 32A | 800V | In-line | 3 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT4/4 | 78mm | 36.8mm | 6.2mm | 32A | 800V | In-line | 4 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT6/3 | 74.5mm | 42.5mm | 8.2mm | 41A | 1000V | In-line | 3 inci, lubang | 0,5-10mm² | 10mm-12mm |
| PTTB1.5S | 65.9mm | 41.5mm | 3.5mm | 16A | 500V | In-line | Lapisan ganda | 0,14-1,5mm² | 8mm-10mm |
| PTTB2.5 | 68.8mm | 46mm | 5.2mm | 22A | 500V | In-line | Lapisan ganda | 0,14-4mm² | 8mm-10mm |
| PT4-PE | 56.5mm | 36.8mm | 6.2mm | / | / | In-line | 2 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT6-PE | 58mm | 42.5mm | 8.2mm | / | / | In-line | 2 inci, lubang | 0,5-10mm² | 10mm-12mm |
| PT10-PE | 68mm | 50mm | 10.2mm | / | / | In-line | 2 inci, lubang | 0,5-16mm² | 18mm-20mm |
| PTC4-HESI | 86mm | 40mm | 8.2mm | Kabel sekering 0,5A-10A | 500V | Terminal keselamatan | 2 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT1.5S-PE | 45.8mm | 31.2mm | 3.5mm | / | / | In-line | 1 masuk, 1 keluar | 0,14-1,5mm² | 8mm-10mm |
| PT2.5-PE | 49mm | 35.5mm | 5.2mm | / | / | In-line | 2 inci, lubang | 0,14-4mm² | 8mm-10mm |
| PT16N-PE | 76mm | 53mm | 12.2mm | / | / | In-line | 2 inci, lubang | 0,5-25mm² | 18mm-20mm |
| PT2.5/3-PE | 61mm | 35.5mm | 5.2mm | / | / | In-line | 3 inci, lubang | 0,14-4mm² | 8mm-10mm |
| PT2.5/4-PE | 72.8mm | 35.5mm | 5.2mm | / | / | In-line | 4 inci, lubang | 0,14-4mm² | 8mm-10mm |
| PT4/3-PE | 67.5mm | 36.8mm | 6.2mm | / | / | In-line | 3 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT4/4-PE | 78mm | 36.8mm | 6.2mm | / | / | In-line | 4 inci, lubang | 0,2-6mm² | 10mm-12mm |
| PT6/3-PE | 74.5mm | 42.5mm | 8.2mm | / | / | In-line | 3 inci, lubang | 0,5-10mm² | 10mm-12mm |
| PT2.5-3LPE | 103.5mm | 37.5mm | 5.2mm | / | / | In-line | Tiga lapisan | 0,14-4mm² | 8mm-10mm |
| PTTB2.5-PE | 68.8mm | 46mm | 5.2mm | / | / | In-line | Lapisan ganda | 0,14-4mm² | 8mm-10mm |
| PTTB4-PE | 84.5mm | 46mm | 6.2mm | / | / | In-line | Lapisan ganda | 0,2-6mm² | 10mm-12mm |
Seri dan Varian Khusus
VIOX Electric menawarkan beberapa varian khusus dalam seri blok terminal PT untuk memenuhi persyaratan aplikasi tertentu:
- Seri PT-PE: Blok terminal arde pelindung yang menampilkan warna hijau-kuning yang khas untuk koneksi arde pengaman.
- Seri PTTB: Blok terminal lapis ganda memberikan solusi hemat ruang dengan peningkatan kepadatan koneksi.
- Seri PT2.5-3L: Blok terminal tiga lapis untuk kepadatan koneksi maksimum dalam aplikasi ruang terbatas.
- Seri PTC4-HESI: Terminal sekering dengan fitur keselamatan terintegrasi untuk aplikasi perlindungan sirkuit.
Area Aplikasi
VIOX PT Terminal Blocks unggul dalam berbagai aplikasi industri yang membutuhkan koneksi listrik yang andal:
- Sistem otomatisasi pabrik
- Panel kontrol industri
- Otomatisasi gedung
- Sistem distribusi daya
- Instalasi energi terbarukan
- Sistem kontrol HVAC
- Aplikasi kereta api
- Pembuatan mesin
- Peralatan kontrol proses
- Sistem lift dan eskalator
Panduan Instalasi
Pemasangan Blok Terminal VIOX PT sangat mudah, hanya membutuhkan alat dan keahlian teknis yang minimal:
- Pasang blok terminal pada rel DIN 35mm standar
- Lepaskan konduktor sesuai panjang yang disarankan (8-12mm, tergantung model)
- Masukkan konduktor langsung ke lubang terminal yang sesuai
- Mekanisme sangkar pegas secara otomatis mengamankan sambungan
- Pastikan sambungan aman dengan menarik konduktor secara perlahan
Untuk pemutusan sambungan, cukup masukkan obeng pipih ke dalam slot pelepas dan lepaskan konduktor.
Jaminan Kualitas dan Sertifikasi
VIOX Electric mempertahankan kontrol kualitas yang ketat di seluruh proses pembuatan semua Blok Terminal PT. Setiap produk menjalani pengujian yang ketat untuk memastikan kepatuhan terhadap standar internasional termasuk IEC/EN60947 dan UL1059. Komitmen terhadap kualitas ini memastikan bahwa Blok Terminal PT VIOX memberikan kinerja yang andal bahkan di lingkungan industri yang paling menuntut.
Opsi Kustomisasi
Memahami bahwa aplikasi yang berbeda mungkin memerlukan solusi khusus, VIOX Electric menawarkan opsi penyesuaian untuk seri Blok Terminal PT. Tim teknik kami dapat bekerja sama dengan Anda untuk mengembangkan versi modifikasi yang memenuhi persyaratan khusus untuk kapasitas saat ini, peringkat tegangan, atau dimensi fisik.
Hubungi tim dukungan teknis VIOX Electric untuk informasi terperinci tentang solusi PT Terminal Block khusus untuk kebutuhan aplikasi spesifik Anda.
Mengapa Memilih Blok Terminal VIOX PT?
Ketika memilih blok terminal untuk aplikasi industri, seri VIOX PT menawarkan keunggulan khas yang membedakannya dari opsi konvensional. Kombinasi teknologi sangkar pegas yang inovatif, konstruksi yang kuat, dan sertifikasi internasional menjadikan Blok Terminal VIOX PT pilihan yang lebih disukai oleh para profesional kelistrikan di seluruh dunia. Pengurangan waktu pemasangan dan peningkatan keandalan jangka panjang diterjemahkan secara langsung ke dalam penghematan biaya dan peningkatan kinerja sistem.
Komitmen VIOX Electric untuk peningkatan produk yang berkelanjutan memastikan bahwa seri Terminal Block PT tetap menjadi yang terdepan dalam teknologi koneksi, menggabungkan inovasi terbaru dan menanggapi kebutuhan industri yang terus berkembang.
