A megfelelő megszakító póluskiosztás kiválasztása az egyik legkritikusabb – és gyakran félreértett – döntés az elektromos rendszer tervezésénél. Az egypólusú (1P), egypólusú nullával (1P+N) és kétpólusú (2P) megszakító közötti különbség nem csak azt határozza meg, hogy a rendszer működik-e, hanem azt is, hogy biztonságosan védi-e a berendezéseket és a személyzetet. A helytelen konfiguráció használata feszültség alatt hagyhat egy vezetéket még akkor is, ha a megszakító ki van kapcsolva, ami csendes áramütésveszélyt okozhat. Ezenkívül megsértheti az elektromos előírásokat, veszélyeztetheti a garanciális fedezetet, és komoly felelősségnek teheti ki a létesítményvezetőket. Ez az útmutató egy gyakorlati keretrendszerrel oszlatja el a zavart a megfelelő póluskiosztás kiválasztásához, az Ön konkrét elektromos rendszerén, terhelési jellemzőin és regionális szabványain alapulva.
Mik azok a megszakító pólusok?
A pólus egy megszakítóban egy független kapcsolómechanizmust jelent, amely egy vezetéket (szálat) vezérel. Tekintsen rá úgy, mint egy egyedi kapcsolóra, amely képes megszakítani az elektromos áramot; a többpólusú megszakítókban ezek a kapcsolók mechanikusan össze vannak kötve, így hiba esetén együtt oldanak ki. A pólusok száma közvetlenül meghatározza, hogy a megszakító milyen típusú elektromos rendszereket képes biztonságosan védeni, és hogy bizonyos vezetők feszültség alatt maradnak-e hiba vagy karbantartási leállás során.

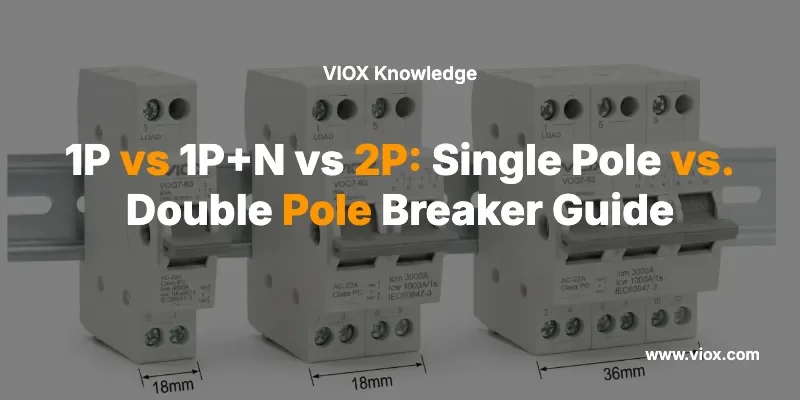

Minden pólus körülbelül 18 mm helyet foglal el egy DIN-sínen, és a következőket tartalmazza:
- Termikus elem (bimetál csík) a túlterhelés elleni védelemhez
- Mágneses elem (tekercs) a rövidzárlat érzékeléséhez
- Érintkezők, amelyek fizikailag elválnak az áram megszakításához
- Mechanikus összeköttetés, amely a megszakító egység összes pólusát összeköti
A kritikus különbség az, hogy több pólus nem feltétlenül jelent nagyobb védelmet– hanem különböző védelmi stratégiákat jelentenek, amelyeket különböző vezetőkre alkalmaznak. Az 1P megszakító egy fázisvezetőt véd; az 1P+N egy fázisvezetőt véd, miközben nullát biztosít átkapcsolás (de általában nem védelmet); a 2P megszakító pedig mindkét fázisvezetőt egyenlően védi.
1P (egypólusú) megszakító: Az alapok
Az egypólusú megszakítók a lakossági elektromos rendszerek igáslovai, amelyek az észak-amerikai telepítéseken az egyes 120 V-os áramköröket, az IEC szabvány szerinti régiókban pedig a 230 V-os egyfázisú áramköröket védik. Ezek a legkisebb és leggazdaságosabb megoldások, amelyek egyetlen DIN-sín modult foglalnak el.
Műszaki specifikációk
- Feszültség Értékelés: 120V AC (USA) vagy 230V AC (IEC)
- Jelenlegi Értékelések: 6A - 63A (leggyakoribb: 15A, 20A, 32A)
- Modul szélessége: 1 modul (18 mm)
- Törési kapacitás: 6kA - 10kA (IEC 60898-1)
- Védett vezetők száma: 1 (csak fázisvezeték)
Hogyan működik az 1P védelem
Az 1P megszakító a következőn átfolyó áramot figyeli csak a fázis (forró) vezetéken. A nulla vezeték közvetlenül a panel közös nulla sínjéhez csatlakozik, és akkor is csatlakoztatva marad, ha a megszakító leold. Ez alapvető korlátozást hoz létre: ha egy hiba miatt a nulla vezeték máshol a rendszerben “feszültség alá kerül”, ez a veszélyes feszültség továbbra is jelen lehet, még akkor is, ha a helyi megszakító ki van kapcsolva.
Mikor használjunk 1P-t
- Szabványos lakossági világítási áramkörök
- Általános célú aljzatok (a panel biztonságos kapacitásáig)
- Kis készülékek áramkörei (mosogatógépek, szemétzúzók, mikrohullámú sütők)
- TN-S földelési rendszerekben, ahol a nulla megbízhatóan földelve van
- A költség az elsődleges korlát, és a rendszerbiztonság nem teszi lehetővé a nulla kapcsolását
Kritikus korlátozás
⚠️ Az 1P megszakító nem véd a nulla vezetőn kialakuló hibák ellen. Ha egy nulla vezeték megsérül és váratlanul visszatérő áramot vezet, az 1P megszakító nem érzékeli ezt a túlterhelést. Ezért írják elő a modern elektromos előírások egyre inkább a nulla figyelését azokban a rendszerekben, ahol harmonikusok vagy kiegyensúlyozatlan terhelések lehetségesek.
1P+N (egypólusú + nulla): A modern szabvány
Itt kezdődik a zavar – és itt válik elengedhetetlenné az IEC szabvány megértése a nemzetközi projektekhez. A Az 1P+N megszakító (régebbi irodalomban DPN-nek is nevezik) egyszerre kapcsolja a fázis- és a nulla vezetőt, de csak a fázisnak biztosít túláramvédelmet.
A kritikus különbség: Kapcsolás vs. védelem
Ez az 1P+N technológia egyetlen leginkább félreértett aspektusa:
| Funkció | 1P | 1P+N | 2P |
|---|---|---|---|
| Kapcsolja a fázist | Igen | Igen | Igen |
| Kapcsolja a nullát | Nem | Igen | Igen |
| Védi a fázist | Igen | Igen | Igen |
| Védi a nullát | Nem | Nem | Igen |
Az 1P+N megszakító kapcsolja (leválasztja) a nullát a karbantartási leválasztáshoz de nem nem tartalmaz egy termikus-mágneses érzékelőt, amely a nulla vezetéket figyeli. Ennek a különbségnek mélyreható következményei vannak:
Forgatókönyv: Miért fontos a nulla kapcsolása
Karbantartás során egy villanyszerelő egy 1P+N védelemmel ellátott áramkörön dolgozik. Egy 1P megszakítóval a kapcsoló átkapcsolása után a nulla vezető továbbra is csatlakozik a tápellátáshoz. Ha egy másik áramkör nulla hibája véletlenül feszültséget helyez erre a nullára, a “kikapcsolt” nullát megérintő villanyszerelő halálos áramütést szenvedhet. Egy 1P+N megszakítóval mind a fázis, mind a nulla fizikailag le van választva, teljesen megakadályozva ezt a veszélyt.
Mikor válik kötelezővé a nulla védelem
Míg az 1P+N kapcsolást biztosít, a nullával védelem (figyelés) bizonyos, nagy kockázatú helyzetekben elengedhetetlenné válik:
1. Csökkentett nulla keresztmetszet
Az IEC 60364-4-43 szabvány szerint, ha a nulla vezető keresztmetszeti területe kisebb, mint a fázisvezetőé, a védelemnek figyelnie kell a nullát. A kisebb vezetők gyorsabban túlmelegszenek, és a csak fázis figyelése nem tudja észlelni ezt a túlterhelést.
Példa: Egy 10 mm²-es fázisvezeték egy 4 mm²-es nulla vezetékkel. Ha a visszatérő áram meghaladja azt, amit a kisebb nulla biztonságosan el tud vezetni, nulla figyelés nélkül észrevétlenül túlmelegszik. Ezt egy 2P vagy egy valódi nulla védelemmel ellátott 1P+N megszakító érzékeli.
2. Harmonikus áramok a modern létesítményekben
Irodaházakban, adatközpontokban és kereskedelmi konyhákban LED világítással, változtatható frekvenciájú hajtásokkal és számítógépes berendezésekkel, a nemlineáris terhelések harmonikus áramokat generálnak. A 3. harmonikus (és más páratlan harmonikusok) nem oltják ki egymást a nulla vezetőben, ahogy a fázisvezetőkben. Ha a harmonikus tartalom meghaladja a fázisáram 15–33%-át, a nulla vezető valójában nagyobb áramot vezethet, több mint a fázisvezetők.
Valós példa: Egy kereskedelmi konyha 20 indukciós főzőlappal (erősen nemlineáris terhelés). A 3P+N betápláló nulla vezetője 150A-t vezethet, míg minden fázis csak 100A-t. A szokásos fázisfigyelés nem veszi észre a túlmelegedett nulla vezetőt. A modern szabványok ilyen esetekben már 4P védelmet követelnek meg.
3. TT és IT földelési rendszerek
A földelési rendszer alapvetően megváltoztatja a nulla vezető védelmére vonatkozó követelményeket:
- TN-S rendszer (gyakori Európában): A nulla vezető megbízhatóan földelve van a transzformátornál. A karbantartás során a leválasztáshoz általában elegendő egy 1P+N.
- TT rendszer: A nulla vezető nincs összekötve az épület földelésével, ezért nem tekinthető “biztonságosnak”. A teljes 2P védelem ajánlottá válik.
- IT rendszer: A nulla vezető el van szigetelve a földtől. Egy 2P megszakító kötelező, mert a nulla vezető és a föld közötti hibák gyakoriak, és veszélyes hibaáramokat hoznak létre a nulla vezetőben.
1P+N előnyei az 1P-vel szemben
- ✓ A áramkör teljes leválasztása karbantartás során (a nulla vezető is kapcsolva van)
- ✓ Megakadályozza az áramütés veszélyét a lejjebb lévő áramkörök nulla vezető és föld közötti hibái esetén
- ✓ Megfelel az európai és IEC szabványoknak a biztonságos karbantartási gyakorlatok tekintetében
- ✓ Ugyanaz a DIN sín szélessége, mint az 1P-nek (18 mm), így a költségnövekedés minimális
- ✓ Egyre inkább kötelező a modern kereskedelmi létesítményekben
Mikor nem elegendő az 1P+N
- A harmonikus áramok meghaladják a fázisáram 15%-át (használjon 2P-t vagy védő nulla vezetőt)
- A nulla vezető mérete alul van méretezve a fázishoz képest
- IT földelési rendszer (2P-t kell használni)
- Nagy megbízhatóságú alkalmazások, ahol teljes vezetőfigyelés szükséges
2P (kétpólusú) megszakító: Teljes védelem
A A 2P megszakító szimmetrikus védelmet biztosít mindkét vezetőn – tipikusan mindkét fázisvezetőn egy 240 V-os egyfázisú áramkörben, vagy egy fázison és egy nullán speciális alkalmazásokban. Mindkét pólus független termikus és mágneses elemeket tartalmaz.
Műszaki specifikációk
- Feszültség Értékelés: 240V AC (US) vagy 230V AC (lehet 2 fázisú vagy fázis+nulla az IEC szerint)
- Jelenlegi Értékelések: 20A-tól 100A-ig tipikus lakossági használatra; akár 1600A+ ipari használatra
- Modul szélessége: 2 modul (36mm)
- Törési kapacitás: 10kA-tól 100kA-ig a sorozattól függően
- Védett vezetők száma: 2 (mindkét fázisvezető, vagy fázis+nulla)
Hogyan működik a 2P védelem
Egy 240V-os amerikai lakossági telepítésben a 2P megszakító a fő betáplálás két külön fáziságához (L1 és L2) csatlakozik, amelyek mindegyike 120V a nullához képest. A megszakító mindkét vezetőt figyeli túláram szempontjából:
- Ha bármelyik ág túlterhelődik, mindkét pólus egyszerre old ki (mechanikus kapcsolat)
- Mindkét vezető teljesen le van választva, biztosítva, hogy ne maradjon feszültség az áramkörön
Az IEC alkalmazásokban, ahol egy 2P fázist és nullát védhet, mindkét vezető azonos figyelést és kapcsolást kap.
Tipikus alkalmazások
- 240V US lakossági: Elektromos tűzhelyek, szárítók, vízmelegítők, légkondicionáló berendezések, elektromos autó töltők
- Ipari 2 fázisú: Lefelé transzformátorok, speciális motor alkalmazások
- Fő leválasztók: Gyakran használnak 2P-t vagy nagyobbat a teljes rendszer leválasztásához
- Nagy megbízhatóságú áramkörök: Ahol a szimmetrikus védelem előnyösebb
2P vs. 1P+N a nulla vezető védelmére
Gyakori kérdés: “Használjak 2P-t 1P+N helyett a jobb nulla vezető védelem érdekében?”
A válasz a földelési rendszertől és a terhelés típusától függ:
- Használjon 1P+N-t TN-S rendszerekben lineáris terhelésekkel (világítás, fűtés). Ez biztosítja a szükséges kapcsolást minimális költséggel.
- Használjon 2P-t (vagy 4P-t 3 fázisban) ha harmonikusok vannak jelen, kiegyensúlyozatlan terhelések vannak, vagy IT földelés alatt üzemel.
- Használjon 2P-t fő betáplálási védelemként ettől függetlenül, a teljes leválasztás biztosítása érdekében karbantartás során.
Átfogó összehasonlító táblázat
| Jellemző | 1P | 1P+N | 2P |
|---|---|---|---|
| Fázisvédelem | Igen | Igen | Igen |
| Semleges Védelem | Nem | Nem | Igen |
| Nulla kapcsolás | Nem | Igen | Igen |
| Tipikus feszültség | 120V vagy 230V | 230V | 240V (US) vagy 2 fázisú IEC |
| Modul szélessége | 1 (18mm) | 1 (18mm) | 2 (36mm) |
| Törési kapacitás | 6-10kA | 6-10kA | 10-100kA+ |
| Költségek Tartomány | €3-8 | €4-10 | €8-25 |
| Alkalmas harmonikusokra | ⚠️ Korlátozott | ⚠️ Korlátozott | ✓ Igen (3 fázishoz 4P-vel) |
| TN-S rendszer | Elfogadható | Előnyben részesített | Túlméretezett |
| TT rendszer | Nem ajánlott | Elfogadható | Ajánlott |
| IT rendszer | Nem megfelelő | Nem megfelelő | ✓ Kötelező |
Kiválasztási keretrendszer: Hogyan válasszunk
A megfelelő póluskiosztás kiválasztásához négy tényezőt kell értékelni:
1. lépés: Határozza meg a rendszer típusát
- Egyfázisú 120V/240V lakossági (Észak-Amerika): Válasszon 1P (világítás) és 2P (nagy teljesítményű készülékek) között
- Egyfázisú 230V lakossági (Európa/IEC): Válasszon 1P (világítás, kis terhelések) vagy 1P+N (összes áramkör) között
- Háromfázisú rendszerek: Fontolja meg a 3P, 3P+N vagy 4P lehetőségeket a nulla vezető áramának kockázata alapján (a kapcsolódó cikkekben tárgyalva)
2. lépés: Azonosítsa a földelési rendszert és a karbantartási követelményeket
- TN-D: 1P elfogadható világításhoz; 1P+N általános áramkörökhöz
- TT: 1P+N minimumként szükséges; 2P ajánlott a fontos áramkörökhöz
- IT: 2P kötelező minden áramkörhöz
3. lépés: Értékelje a terhelési jellemzőket
- Lineáris terhelések (ellenállásfűtés, izzólámpás világítás): 1P vagy 1P+N elegendő
- Vegyes terhelések elektronikával (irodák, konyhák): Ellenőrizze a harmonikus tartalmat
- Ha a harmonikusok meghaladják a 15%-ot, váltson 2P-re vagy 4P-re (ha 3 fázisú)
- Motor áramkörök: Általában 2P-t vagy dedikált motorvédő megszakítókat használjon
4. lépés: Ellenőrizze a szabályozási követelményeket
- EU (IEC): A 411.3.2.2 cikk gyakran előírja a nulla vezető kapcsolását 1P+N-en vagy magasabb fokozaton keresztül
- US (NEC): A többvezetékes áramkörök egyidejű leválasztást igényelnek (használjon 2P-t 240V-hoz)
- Ellenőrizze a helyi módosításokat: Egyes joghatóságok szigorúbb követelményeket írnak elő
Gyakori kiválasztási hibák, amelyeket el kell kerülni
⚠️ 1. hiba: 1P használata 240V-os áramkörökhöz
Ez a legveszélyesebb hiba. Egy 240V-os áramkörön lévő 1P-s megszakító csak az egyik fázisvezetőt védi, a másik vezetőt feszültség alatt hagyva még “kikapcsolt” állapotban is. Ez halálos áramütés veszélyt teremt és sérti az elektromos szabályzatot.
⚠️ 2. hiba: Feltételezni, hogy az 1P+N nulla vezető védelmet biztosít
Az “N” kapcsolást jelent, nem védelmet. Harmonikusokban gazdag környezetben a valódi nulla vezető védelem elhanyagolása lehetővé teheti a nulla vezető észrevétlen túlmelegedését.
⚠️ 3. hiba: A 2P túlzott specifikálása TN-S rendszerekben
Bár nem veszélyes, a 2P használata ott, ahol az 1P+N elegendő, panelhelyet és költséget pazarol. A 2P használata a fő betáplálásokhoz és a nagy megbízhatóságú áramkörökhöz továbbra is a legjobb gyakorlat.
⚠️ 4. hiba: A jövőbeli harmonikusok figyelmen kívül hagyása
Egy áramkör, amelyet ma ellenállásos terhelésekhez telepítettek, holnap LED-es világításhoz vagy VFD-khez használható fel. A nulla vezető felügyeletének előzetes meghatározása megakadályozza a költséges utólagos beavatkozásokat.
Gyakran Ismételt Kérdések
K: Frissíthetek egy 1P áramkört 1P+N-re egy külön nulla vezető leválasztó kapcsoló telepítésével?
V: Nem. A megszakító és a nulla vezető kapcsoló különálló eszközök, eltérő kioldási jellemzőkkel. Egy valódi 1P+N megszakítót kifejezetten úgy terveztek, hogy összehangolja ezeket a funkciókat. Egy külön kapcsoló hozzáadása koordinációs problémákat és zavart okoz a karbantartás során.
K: Az Egyesült Államokban miért használnak egyes 240V-os áramkörök 2P-t, míg mások két különálló, összekapcsolt 1P-s megszakítót?
V: Egy 2P-s megszakító egyetlen mechanikus kapcsolaton keresztül biztosítja az egyidejű leválasztást. Két különálló 1P-s megszakító nem feltétlenül old ki pontosan egyidejűleg hiba esetén, ami pillanatnyi fázis-fázis hibákat okoz. Az NEC egyidejű leválasztást ír elő, így a 2P a megfelelő választás.
K: A VIOX kínál 1P+N megszakítókat EU rendszerekhez?
V: Igen. A VIOX VM-sorozatú MCB-i 1P és 1P+N konfigurációkat is tartalmaznak, amelyek megfelelnek az IEC 60898-1 szabványnak, nulla vezető védelemmel a 2P változatokban a magas harmonikus tartalmú alkalmazásokhoz.
K: Ha TN-C rendszerem van (a nulla vezető és a földelés PEN vezetőként van kombinálva), használhatok 1P+N megszakítót?
V: Semmiképpen sem. A TN-C rendszerek tiltják a PEN vezető megszakítását bármely ponton. A megszakítása megszüntetné a biztonsági földelést a downstream áramkörökből. TN-C rendszerekben csak 1P megszakítókat használjon.
K: Milyen harmonikus százalék váltja ki a nulla vezető védelem szükségességét?
V: Az IEEE és az IEC irányelvek szerint a nulla vezető védelem erősen ajánlott, ha a 3. harmonikus tartalom meghaladja az alapfázis áramának 15%-át, és kötelező 33% felett. A modern LED-es és VFD-s telepítések rendszeresen 20-50% harmonikus tartalmat generálnak.
A legfontosabb tudnivalók
✓ 1P megszakítók csak egy vezetőt védenek, és alkalmasak lineáris terhelésű lakossági áramkörökhöz TN-S rendszerekben, ahol nincs szükség a nulla vezető leválasztására.
✓ 1P+N megszakítók nulla vezetőt adnak hozzá átkapcsolás a karbantartási biztonság érdekében, és az EU/IEC modern szabványa minden általános áramkörhöz, bár nem biztosítanak nulla vezető védelem.
✓ 2P megszakítók teljes védelmet nyújtanak mindkét vezetőn, és elengedhetetlenek a 240V-os áramkörökhöz, az IT földelési rendszerekhez és minden olyan alkalmazáshoz, ahol harmonikusok vagy kiegyensúlyozatlan terhelések vannak.
✓ Földelési rendszer (TN-S, TT, IT) és a terhelés harmonikus tartalma a két legfontosabb tényező a pólus kiválasztásakor - nem csak a feszültség.
✓ Ha kétségei vannak, váltson a következő védelmi szintre (1P → 1P+N → 2P). A költségkülönbség minimális, de a biztonsági és a szabályozási megfelelés jelentős.
