Ipari létesítmények elektromos infrastruktúrájának meghatározásakor három kifejezés merül fel ismétlődően: kötődoboz, elosztószekrény és rendszer szekrény. Bár első pillantásra hasonlónak tűnhetnek – fémházak, amelyek elektromos csatlakozásokat tartalmaznak – az elektromos elosztási hierarchiában eltérő célokat szolgálnak. Ezen kifejezések összekeverése helytelen berendezésválasztáshoz, projektkésésekhez és költségtúllépésekhez vezethet.
A kötődoboz egy egyszerű védőház a vezetékcsatlakozásokhoz. Az elosztószekrény a terepi eszközök és a vezérlőrendszerek közötti műszeres jeleket szervezi és irányítja. A rendszer szekrény teljes vezérlő- és elosztórendszereket tartalmaz aktív alkatrészekkel, mint például PLC-k, megszakítók és kontaktorok.

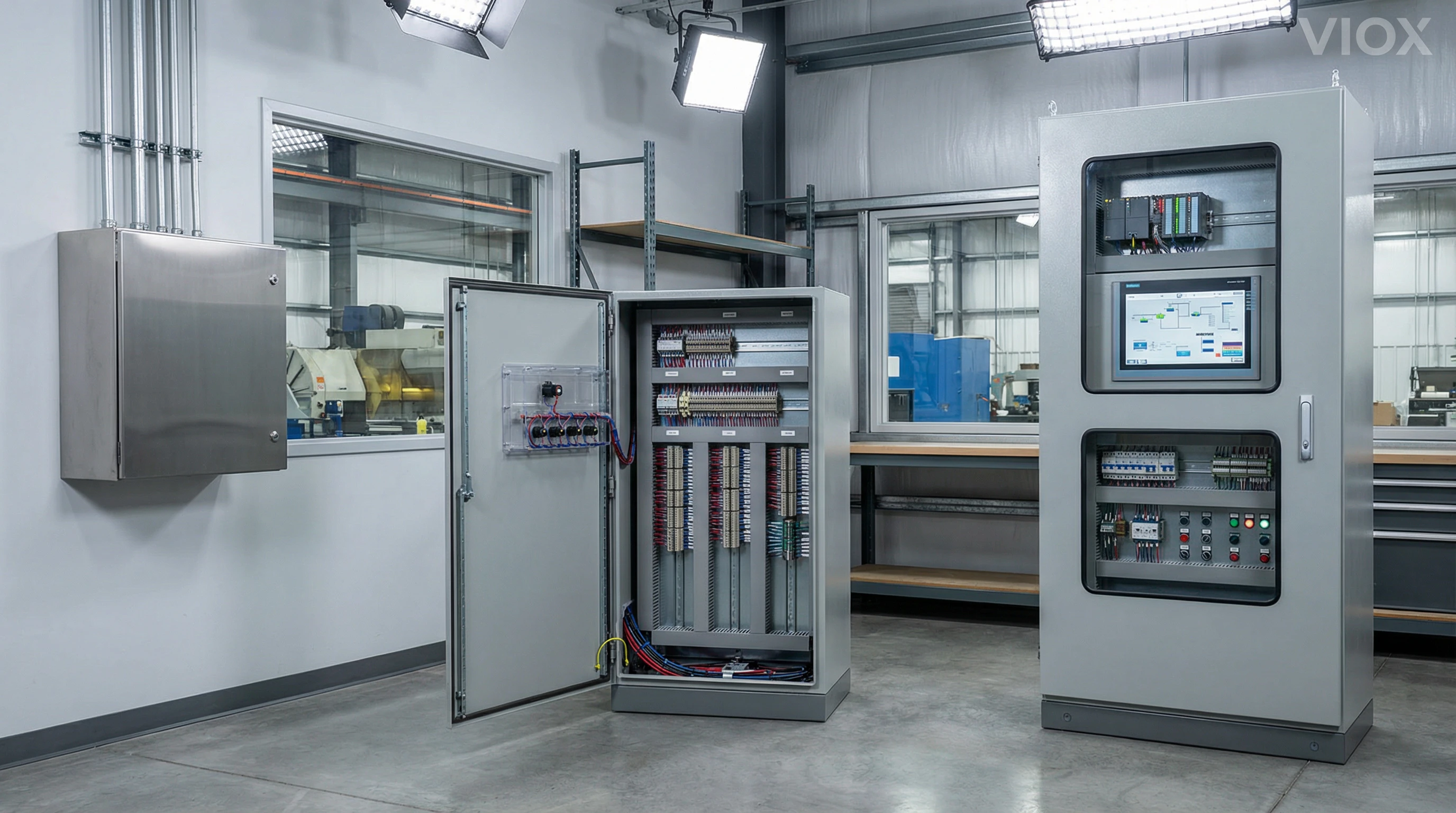

Ez az útmutató tisztázza a különbségeket e három alapvető alkatrész között, segítve az elektromos vállalkozókat, a létesítményvezetõket és a vezérlőrendszer-integrátorokat a megfelelő berendezések kiválasztásában az alkalmazásaikhoz. Megvizsgáljuk azok felépítését, tipikus alkatrészeit, alkalmazásait, és gyakorlati útmutatást nyújtunk összehasonlító táblázatokkal alátámasztva.
Mi az a Csatlakozó Doboz?
A kötődoboz egy olyan ház, amely a csatlakozási pontokat tartalmazza, ahol két vagy több elektromos vezeték találkozik. Lényegében egy védődoboz – semmi több. Az elsődleges funkció a vezeték toldások és lezárások védelme a környezeti veszélyektől, mint például a por, a nedvesség, a fizikai hatás és a vegyi anyagok, amelyek gyakoriak az ipari környezetben.
A kötődobozok passzív alkatrészek. Nem dolgoznak fel jeleket, nem vezérelnek berendezéseket, és nem osztanak el energiát semmilyen intelligens módon. Egyszerűen védik a csatlakozásokat, és központosított, hozzáférhető pontot biztosítanak a vezetékezés kezeléséhez. Ez az egyszerűség teszi őket az elektromos berendezések legalapvetőbb építőelemévé.
Tipikus felépítés és alkatrészek
Anyagok: Acél, rozsdamentes acél, alumínium, polikarbonát, PVC vagy üvegszál erősítésű műanyag (FRP). Az anyagválasztás a környezettől függ – rozsdamentes acél az élelmiszer-feldolgozáshoz és a tengeri alkalmazásokhoz, alumínium a könnyű tartósság érdekében, és FRP a vegyszerállóság érdekében.
Belső összetevők:
- Vezeték toldások (vezetékanyák, krimpelhető csatlakozók)
- Kábel tömszelencék vagy csővezeték bemenetek
- Néha alapvető sorkapcsok a szervezett csatlakozásokhoz
- Földelő kapcsok
Tipikus méretek: Kis dobozok (4″×4″) a nagy szekrényekig (24″×24″), a csatlakozások számától függően.
Védettségi fokozatok
A kötődobozokat NEMA (Észak-Amerika) vagy IP (Nemzetközi) besorolás szerint osztályozzák:
- NEMA 1: Általános beltéri használatra
- NEMA 3R: Kültéri, esőálló
- NEMA 4X: Korrózióálló, tömlős alkalmazások
- NEMA 7/9: Veszélyes helyek (robbanásveszélyes gázok vagy éghető por)
- IP65: Porálló, védett a vízsugarak ellen
- IP67: Porálló, ideiglenes vízbe merítés
Gyakori alkalmazások
- Több motorból vagy lámpából származó tápvezetékek egyesítése
- A kültéri kábelcsatlakozások védelme HVAC és megújuló energia rendszerekhez
- Húzó dobozként szolgál hosszú csővezeték szakaszokon
- Terepi szintű csatlakozási pontok a gyártó létesítményekben
- Napelem tömb vezetékezésének egyesítése
A kötődobozok akkor működnek a legjobban, ha a vezetékcsatlakozásokat további funkciók nélkül kell védeni. Költséghatékonyak, gyorsan telepíthetők és minimális karbantartást igényelnek.
Mi az az elosztószekrény?
Az elosztószekrény egy speciális elektromos szekrény, amely egyesíti, szervezi és irányítja a műszeres jeleket a terepi eszközök (érzékelők, adók, működtetők) és a vezérlőrendszerek (DCS, PLC, SCADA) között. Az “elosztás” kifejezés a bemeneti/kimeneti (I/O) jelek – analóg és digitális, bemenetek és kimenetek – szisztematikus csoportosítására és átirányítására utal, biztosítva, hogy minden jel a vezérlőrendszerben a megfelelő célállomásra jusson.
A kötődobozzal ellentétben az elosztószekrény intelligens jelkezelést végez keresztvezetékezésen keresztül. A vegyes jeltípusokat hordozó terepi kábelek a szekrénybe érkeznek, ahol a sorkapcsok lehetővé teszik a technikusok számára, hogy szétválogassák és átirányítsák az egyes jeleket a megfelelő I/O modulba. Ez a szervezett interfész elengedhetetlen a nagy létesítményekben, ahol több száz vagy ezer műszeres csatlakozás található.
Tipikus felépítés és alkatrészek
Burkolat: Nagyobb, mint a kötődobozok, jellemzően álló vagy falra szerelt szekrények, 600 mm és 2000 mm közötti magassággal. Általában acélból vagy rozsdamentes acélból készülnek környezetvédelmi besorolással (IP54-től IP65-ig).
Belső összetevők:
- Terminálblokkok: A központi alkatrész. Tartalmaz átmenő, többszintű (4-8 szintes), biztosítékos sorkapcsokat és leválasztó sorkapcsokat
- Saját biztonságú (IS) korlátok: Veszélyes területeken az elektromos energia korlátozása a gyulladás megakadályozása érdekében
- Jel kondicionáló modulok: Jelek konvertálása, leválasztása vagy erősítése a vezérlőrendszer kompatibilitása érdekében
- Kábelkezelő rendszerek: DIN sínek, vezetékkábelek, kábelkötegelők és címkéző rendszerek
- Túlfeszültségvédelmi eszközök: Az érzékeny műszerek védelme a feszültségcsúcsoktól
Csatlakozási technológia: Csavaros szorítókapcsok (hagyományos, rezgésálló) vagy betolható kapcsok (szerszám nélküli, gyorsabb telepítés).
Fő funkció: Keresztvezetékezés
A keresztvezetékezés az, ami megkülönbözteti az elosztószekrényt a kötődoboztól. Egy többpáros terepi kábel 20 különböző jelet hordozhat – hőmérséklet-érzékelőket, nyomástávadókat, szelephelyzet-jelzőket. Az elosztószekrényen belül minden jel egy dedikált sorkapocsra van lezárva, majd keresztbe van vezetékezve a vezérlőrendszer oldalán lévő megfelelő I/O csatornához. Ez a szétválasztás lehetővé teszi:
- Szervezett jelirányítás (nincs kusza káosz)
- Könnyű hibaelhárítás és karbantartás
- Rugalmasság a rendszer változtatásaihoz és bővítéseihez
- Szigetelés a terepi vezetékezés és a vezérlőrendszer vezetékezése között
Gyakori alkalmazások
- Folyamatirányítási rendszerek: Olaj- és gázfinomítók, vegyi üzemek, víztisztító létesítmények
- DCS/PLC integráció: A terepi műszerek összekapcsolása elosztott vezérlőrendszerekkel
- Veszélyes területek: Robbanásbiztos és saját biztonságú elosztószekrények robbanásveszélyes légkörökhöz
- Energiatermelés: Turbinavezérlés, generátorfigyelés, alállomás automatizálás
- Épületautomatizálás: Nagy HVAC rendszerek, világításvezérlés, energiagazdálkodás
Az elosztószekrények a szokásos választás, ha szervezett, karbantartható jelirányításra van szükség a kiterjedt terepi műszerek és a központi vezérlőrendszerek között.
Mi az a rendszer szekrény?
A rendszer szekrény (más néven vezérlőszekrény, vezérlőpanel vagy kapcsolóberendezés szekrény) egy átfogó elektromos szekrény, amely teljes vezérlő-, automatizálási és energiaelosztó rendszereket tartalmaz. A egyszerűbb kötődobozzal vagy a jelirányító elosztószekrénnyel ellentétben a rendszer szekrény egy elektromos berendezés “agya és izmai” – aktívan vezérli a folyamatokat, elosztja az energiát és figyeli a műveleteket.
A rendszer szekrények több aktív alkatrészt integrálnak: programozható logikai vezérlőket (PLC-ket), megszakítók, kontaktorok, motorhajtásokat, tápegységeket, ember-gép interfészeket (HMI-ket) és még sok mást. Nem csak vezetékeket kötnek össze vagy jeleket irányítanak – vezérlési logikát hajtanak végre, kapcsolják a terheléseket, védik az áramköröket és kezelői felületeket biztosítanak.
Tipikus felépítés és alkatrészek
Burkolat: Nagy méretű, padlón álló vagy falra szerelhető szekrények, jellemzően acélból, rozsdamentes acélból vagy alumíniumból készülnek. A méretek a kis, egyajtós panelektől (600 mm × 800 mm) a több métert átfogó, masszív motorvezérlő központokig (MCC) terjednek. A környezeti besorolások az IP54-től (beltéri ipari) az IP65-ig (kültéri/lemosható) változnak.
Belső összetevők:
- Programozható logikai vezérlők (PLC-k): Az “agy”, amely programozott logikát hajt végre az automatizált folyamatok vezérléséhez
- Megszakítók és biztosítékok: Áramkörök védelme túláram és rövidzárlat ellen
- Kontaktorok és relék: Elektromosan működtetett kapcsolók, amelyek nagy teljesítményű terheléseket (motorokat, fűtőtesteket) vezérelnek
- Változtatható frekvenciájú hajtások (VFD-k): A motor fordulatszámának szabályozása a hatékonyság és a folyamatszabályozás érdekében
- Tápegységek és transzformátorok: AC feszültségek DC feszültségekké alakítása a vezérlőelemek számára
- Terminálblokkok: Szervezett csatlakozási pontok (hasonlóan a marshalling panelekhez, de aktív elemekkel integrálva)
- HMI/érintőképernyős panelek: Kezelői felület a felügyelethez és vezérléshez
- Nyomógombok, választókapcsolók, jelzőlámpák: Kézi vezérlés és állapotjelzés
- Túlfeszültség-védelmi eszközök (SPD-k): Az érzékeny elektronika védelme a feszültségtranziens ellen
Hőgazdálkodás: A nagyobb szekrények gyakran tartalmaznak hűtőrendszereket (ventilátorokat, hőcserélőket, légkondicionálást) a teljesítménykomponensekből származó hő elvezetésére.
Rendszerszekrények típusai
Funkció szerint:
- Motorvezérlő központok (MCC-k): Elektromos motorok vezérlésére szolgál indítókkal, hajtásokkal és védőeszközökkel
- PLC szekrények: PLC-k és I/O modulok elhelyezésére automatizálási rendszerekhez
- Főelosztó szekrények: A fő tápellátásból kapják az áramot, és elosztják a létesítmény terheléseire
- Kapcsolóberendezés szekrények: Közép-/nagyfeszültségű kapcsoló- és védőberendezések
Iparág szerint:
- Gyártás: Robotkarok, összeszerelő sorok, CNC gépek vezérlése
- Energia: Energiatermelés vezérlése, alállomás automatizálása
- Víz/Szennyvíz: Szivattyú- és szelepvezérlés, kezelési folyamat automatizálása
- Épületrendszerek: HVAC vezérlés, világításkezelés, tűzjelző integráció
Gyakori alkalmazások
- Ipari gépek vezérlése és automatizálása
- Motorvezérlés szivattyúkhoz, ventilátorokhoz, szállítószalagokhoz és kompresszorokhoz
- Folyamatautomatizálás gyártóüzemekben
- Áramelosztás kereskedelmi és ipari létesítményekben
- Épületirányítási rendszerek
- Megújuló energia rendszerek (napelem inverterek, akkumulátor kezelés)
A rendszerszekrények a megfelelő választás, ha aktív vezérlésre, áramelosztásra és integrált automatizálásra van szüksége – nem csak csatlakozásvédelemre vagy jelútválasztásra.
Főbb különbségek: Összehasonlítás egymás mellett
Az egyes komponensek meghatározásával hasonlítsuk össze őket közvetlenül több dimenzióban.
Elsődleges funkció összehasonlítása
| Attribútum | Csatlakozó Doboz | Marshalling panel | Rendszerszekrény |
|---|---|---|---|
| Elsődleges funkció | Védje a vezetékcsatlakozásokat | Szervezze és irányítsa a műszerezési jeleket | Vezérelje, automatizálja és ossza el az áramot |
| Bonyolultsági szint | Alacsony (passzív ház) | Közepes (jelútválasztás és kondicionálás) | Magas (aktív vezérlés és energiagazdálkodás) |
| Aktív komponensek | Egyik sem | Minimális (IS barrier, jelkondicionálók) | Kiterjedt (PLC-k, megszakítók, hajtások, kontaktorok) |
| Feldolgozási képesség | Nincs feldolgozás | Nincs feldolgozás (passzív útválasztás) | Igen (vezérlési logikát hajt végre) |
| Energiaelosztás | Nem | Nem | Igen |
| Jelkezelés | Nem | Igen (keresztkábelezés, szegregáció) | Igen (integrálva a vezérlőrendszerrel) |
Felépítés és fizikai jellemzők
| Attribútum | Csatlakozó Doboz | Marshalling panel | Rendszerszekrény |
|---|---|---|---|
| Tipikus mérettartomány | 100 mm és 600 mm között | 600 mm és 2000 mm között (magasság) | 600 mm és 3000 mm+ között (gyakran padlón álló) |
| Súly | Könnyű (1-20 kg) | Közepes (50-200 kg) | Nehéz (100-1000+ kg) |
| Szerelés | Falra szerelhető, felületre szerelhető | Falra szerelhető, padlóra állítható | Padlóra állítható, falra szerelhető (kisebb egységek) |
| Burkolat anyaga | Acél, alumínium, műanyag, FRP | Acél, rozsdamentes acél | Acél, rozsdamentes acél, alumínium |
| Környezeti minősítés | IP54-től IP67-ig, NEMA 1-től 7/9-ig | IP54-től IP65-ig | IP20 (beltéri) -től IP65 (kültéri/ipari) -ig |
| Hőgazdálkodás | Nem szükséges | Ritkán szükséges | Gyakran szükséges (ventilátorok, hűtés) |
Belső összetevők
| Komponens típusa | Csatlakozó Doboz | Marshalling panel | Rendszerszekrény |
|---|---|---|---|
| Terminálblokkok | Opcionális (alap) | Kiterjedt (többszintű, biztosíték, leválasztó) | Igen (integrálva más komponensekkel) |
| PLC-k/Vezérlők | Nem | Nem | Igen |
| Megszakítók | Nem | Nem | Igen |
| Kontaktorok/Relék | Nem | Ritkán | Igen |
| Motorhajtások | Nem | Nem | Igen (ha alkalmazható) |
| Tápegységek | Nem | Nem | Igen |
| HMI/Kijelző | Nem | Nem | Igen (gyakran) |
| Jelkondicionálás | Nem | Igen (ha szükséges) | Igen (integrált) |
| IS (szikrabiztonsági) korlátok | Nem | Igen (veszélyes területek) | Lehetséges |
Költség és komplexitás összehasonlítása
| Attribútum | Csatlakozó Doboz | Marshalling panel | Rendszerszekrény |
|---|---|---|---|
| Berendezés költsége | Alacsony ($20 – $500) | Közepes ($500 – $10,000+) | Magas ($2,000 – $100,000+) |
| Telepítési idő | Percek-órák | Órák-napok | Napoktól hetekig |
| Tervezési komplexitás | Minimális | Mérsékelt (kábelezési tervek, keresztkábelezési dokumentáció) | Magas (vezérlési logika, teljesítményszámítások, megfelelőség) |
| Szükséges tervezés | Alapvető elektromos ismeretek | Műszerészeti/vezérléstechnikai tervezés | Elektromos és vezérlőrendszer tervezés |
| Karbantartási igények | Minimális (időszakos ellenőrzés) | Alacsony-közepes (sorkapocs szorosságának ellenőrzése) | Közepes-magas (komponens tesztelés, kalibrálás) |
| Tipikus élettartam | 20-30 év (szekrény) | 15-25 év | 15-20 év (az alkatrészek cserére szorulhatnak) |
Alkalmazási mátrix: Melyik berendezés melyik munkához?
A megfelelő szekrény kiválasztása az adott alkalmazástól függ. Ez a mátrix gyakorlati útmutatást nyújt.
| Alkalmazási forgatókönyv | Ajánlott berendezés | Miért ez a választás? |
|---|---|---|
| 5 kültéri lámpa tápvezetékeinek egyesítése | Csatlakozó Doboz | Egyszerű védelem a vezetékcsatlakozásokhoz; nincs szükség jelfeldolgozásra |
| Terepi kábelezési gyűjtőpont 200 méterre a vezérlőteremtől | Csatlakozó Doboz | Költséghatékony átmenet a terepi csövektől a fő kábelvezetéshez |
| 50 hőmérséklet- és nyomásérzékelő csatlakoztatása a DCS-hez | Marshalling panel | Jelrendezést, keresztkábelezést és esetleg IS korlátokat igényel |
| Interfész a terepi műszerek és a PLC között egy finomítóban | Marshalling panel | A veszélyes terület IS korlátokat igényel; a kiterjedt műszerezettség rendezett útvonalvezetést igényel |
| 10 motor vezérlése frekvenciaváltókkal, indítás/leállítás és riasztások | Rendszerszekrény (MCC) | Az aktív motorvezérlés hajtásokat, kontaktorokat, áramkörvédelmet, HMI-t igényel |
| Automatizált csomagolósor PLC-vel, érzékelőkkel, szállítószalagokkal | Rendszerszekrény (PLC szekrény) | A teljes automatizálás PLC-t, I/O modulokat, energiaelosztást, kezelői felületet igényel |
| Kültéri napelem string csatlakozások védelme | Csatlakozó Doboz | Egyszerű vezetékezés védelem; kombináló doboz funkcionalitás |
| Épület HVAC rendszer 100+ vezérlési ponttal | Elosztó Panel + Rendszerszekrény | Az elosztó panel rendezi a terepi jeleket; a rendszerszekrény a BMS vezérlőket tartalmazza |
| Fő elektromos elosztás gyártó létesítményhez | Rendszerszekrény (Kapcsolóberendezés) | Az energiaelosztás megszakítókat, mérést, védelmi reléket igényel |
| 3 szivattyú csatlakoztatása meglévő motorindítókhoz | Csatlakozó Doboz | Egyszerű tápvezeték konszolidáció; a vezérlés már létezik |
Iparág-specifikus útmutató
Olaj és Gáz:
- Terepi csatlakozódobozok kútfejhez és csővezeték műszerezéshez
- Elosztó panelek IS-gátakkal a veszélyes terület jelinterfészéhez
- Rendszerszekrények kompresszor vezérléshez, szivattyú vezérléshez és SCADA integrációhoz
Gyártás:
- Csatlakozódobozok a gépi szintű energiaelosztáshoz
- Elosztó panelek nagyméretű műszerezési hálózatokhoz (100+ érzékelő)
- Rendszerszekrények gépvezérléshez, gyártósor automatizáláshoz, motorvezérlő központokhoz
Víz/Szennyvíz:
- Csatlakozódobozok a terepi érzékelő csatlakozásokhoz (szint, áramlás, pH)
- Elosztó panelek a vízkezelő telep műszerezéséhez (SCADA interfész)
- Rendszerszekrények szivattyú vezérléshez, vegyszeradagoláshoz és folyamatautomatizáláshoz
Kereskedelmi épületek:
- Csatlakozódobozok világítási áramkörökhöz, HVAC energiaelosztáshoz
- Rendszerszekrények épületfelügyeleti rendszerekhez (BMS), liftvezérléshez, tűzjelző panelekhez
Hogyan válasszuk ki a megfelelő berendezést
Használja ezt a döntési keretrendszert a projektjéhez megfelelő szekrény kiválasztásához:
1. lépés: Határozza meg az elsődleges igényét
Kérdezze meg magától: Mi az az elsődleges funkció, amire szükségem van?
- Csak vezetékezés védelem? → Csatlakozódoboz
- Jelútválasztás és rendszerezés? → Elosztó Panel
- Aktív vezérlés, automatizálás vagy energiaelosztás? → Rendszerszekrény
2. lépés: Értékelje a komplexitást
Válasszon csatlakozódobozt, ha:
- Egyszerűen csak a vezeték toldásokat vagy csatlakozásokat védi
- Nincs szükség jelfeldolgozásra vagy vezérlési logikára
- A költségvetés korlátozott és a funkcionalitás alapvető
- A telepítésnek gyorsnak és egyszerűnek kell lennie
Válasszon elosztó panelt, ha:
- Több mint 20 műszerezési jelet kell rendszereznie
- A jeleket szét kell válogatni és adott I/O csatornákra kell irányítani
- Terepi eszközöket csatlakoztat DCS/PLC/SCADA-hoz
- A veszélyes terület alkalmazások IS-gátakat igényelnek
- A jövőbeli rendszerbővítés rugalmas vezetékezést igényel
Válasszon rendszerszekrényt, ha:
- Motorokat, szivattyúkat vagy automatizált gépeket kell vezérelnie
- Az alkalmazás PLC-t, HMI-t vagy vezérlési logikát igényel
- Az áramkörvédelem (megszakítók, biztosítékok) a rendszer része
- Több fogyasztó energiaellátása szükséges
- A kezelői felület és a felügyelet elengedhetetlen
3. lépés: Vegye figyelembe a környezeti tényezőket
Mindhárom berendezéstípus megfelelő környezeti besorolással (IP/NEMA) specifikálható. Azonban:
- Kültéri/Zord környezetek: A csatlakozódobozok kínálják a legszélesebb választékot időjárásálló és korrózióálló opciókban
- Veszélyes helyszínek: Elosztó panelek IS-gátakkal vagy robbanásbiztos szekrényekkel; a rendszerszekrények 1/2. osztályú vagy 1/2. zónás területekre specifikálhatók
- Tiszta helyiségek/Élelmiszer-feldolgozás: Rozsdamentes acél szerkezet mindhárom típushoz elérhető
4. lépés: Költségvetés és életciklus költségek
- Kötődobozok: Legalacsonyabb kezdeti költség, minimális folyamatos karbantartás
- Elosztó panelek: Mérsékelt költség, alacsony karbantartási igény (csatlakozók ellenőrzése)
- Rendszerszekrények: Legmagasabb költség, folyamatos karbantartás az aktív alkatrészek miatt
A VIOX Electric teljes kötődoboz-, sorompópanel-alkatrész (sorkapcsok, DIN sín tartozékok) és rendszerszekrény-megoldás kínálatához forduljon műszaki csapatunkhoz, hogy meghatározza a projektjéhez megfelelő berendezést.
Gyakran Ismételt Kérdések
K: Kicserélheti-e a sorompópanel a kötődobozt?
V: Technikailag igen, de ez túltervezett és költséges. A sorompópanel tartalmaz sorkapcsokat és szervezési funkciókat, amelyekre nincs szüksége az egyszerű vezetékezéshez. Használjon kötődobozt, hacsak nincs kifejezetten szüksége jelútválasztási és keresztkábelezési képességekre.
K: Mikor használnék sorompópanelet és rendszerszekrényt is?
V: Ez gyakori a nagy vezérlőrendszerekben. A sorompópanel a terepi műszerek és a rendszerszekrény között helyezkedik el, több száz vagy ezer jelet rendezve, mielőtt azok a PLC-hez vagy DCS-hez csatlakoznának. A rendszerszekrény tartalmazza a vezérlőt, a tápegységeket és a kezelői felületet. Ez a szétválasztás javítja a karbantarthatóságot, és lehetővé teszi az egyikkel való munkát anélkül, hogy megzavarná a másikat.
K: A kötődobozok mindig kisebbek, mint a sorompópanelek?
V: Általában igen, de nem mindig. A csatornarendszerekben húzódobozként használt nagy kötődobozok (24″ × 24″) fizikailag nagyobbak lehetnek, mint a kis sorompópanelek. A fő különbség nem a méret, hanem a funkció. A kötődobozok védik a csatlakozásokat; a sorompópanelek rendszerezik és irányítják a jeleket.
K: Szükségem van speciális képzésre a sorompópanel telepítéséhez?
V: A telepítés nem igényel speciális tanúsítványt, de ismernie kell a műszerezési vezetékezést, a jeltípusokat (4-20mA, digitális I/O, HART) és a keresztkábelezési dokumentációt. A vezérlőrendszerekben tapasztalt villanyszerelők el tudják végezni, de ez bonyolultabb, mint a kötődoboz telepítése.
K: A VIOX Electric tud egyedi rendszerszekrényeket biztosítani?
V: Igen. A VIOX egyedi tervezésű rendszerszekrényeket kínál motorvezérlési, PLC rendszerekhez és energiaelosztási alkalmazásokhoz. Mérnöki csapatunk megtervezheti, megépítheti és tesztelheti a teljes vezérlőpaneleket az Ön specifikációi szerint, beleértve az UL 508A megfelelőséget az észak-amerikai telepítésekhez.
K: Mi a különbség a sorompópanel és a PLC szekrény között?
V: A PLC szekrény egyfajta rendszerszekrény, amely magát a PLC-t és annak I/O moduljait tartalmazza. A sorompópanel nem tartalmazza a PLC-t – a PLC szekrény előtt helyezkedik el, rendszerezve a terepi jeleket, mielőtt azok elérnék a PLC szekrényt. Kisebb rendszerekben a sorompó funkció közvetlenül a PLC szekrénybe integrálható.
K: Honnan tudom, hogy milyen IP védettségre van szükségem a kötődobozomhoz?
V: Vegye figyelembe a környezetét: A beltéri száraz helyekhez IP20-IP54 szükséges. A kültéri vagy nedves ipari területekhez legalább IP65 szükséges. A nagynyomású mosással rendelkező területek (élelmiszer-feldolgozás) IP66 vagy IP67 védettséget igényelnek. Az ideiglenes vízbe merítés (árvízveszély) IP67 vagy IP68 védettséget igényel. A konkrét követelményekért tekintse meg az NEC 314. cikkét és a helyi előírásokat.
Következtetés
A kötődobozok, a sorompópanelek és a rendszerszekrények különböző szerepet töltenek be az ipari elektromos rendszerekben. A kötődobozok egyszerű vezetékezést biztosítanak. A sorompópanelek rendszerezik és irányítják a műszerezési jeleket. A rendszerszekrények teljes vezérlő-, automatizálási- és energiaelosztó rendszereket tartalmaznak.
Ezen különbségek megértése biztosítja, hogy a megfelelő berendezést adja meg – elkerülve a túltervezést (és a túlköltekezést) vagy az alultervezést (és a funkcionalitás veszélyeztetését). Az ebben az útmutatóban található összehasonlító táblázatok és alkalmazási mátrix segítenek a berendezések kiválasztásában a különböző ipari alkalmazásokhoz.
A VIOX Electric elektromos szekrények, sorkapcsok, DIN sín alkatrészek és vezérlőpanel megoldások átfogó választékát gyártja ipari és kereskedelmi alkalmazásokhoz. Akár robusztus kötődobozokra van szüksége zord környezetekhez, sorompópanel alkatrészekre a műszerezési rendszerekhez, vagy egyedi tervezésű rendszerszekrényekre, műszaki csapatunk szakértői útmutatást nyújt a specifikációtól a telepítésig.
Lépjen kapcsolatba a VIOX Electric-kel még ma hogy megbeszélje projektkövetelményeit, és testreszabott megoldásokat kapjon elektromos infrastruktúra igényeire.
