$800. Ennyibe került az utángyártott sztereó.
A kábelköteg cseréje? További $1200. A műszerfal szétszedésének és minden elolvadt vezeték felkutatásának munkadíja? Inkább ne is kérdezd. A lakásbiztosítási kárszakértő az autóbeállón állva kérdezi, miért szereltél egy 30 amperes biztosítékot egy 18-as vezetékre? Felbecsülhetetlen – de nem jó értelemben.
Ez történt: A sztereó 12 ampert vett fel. A szerelő azt gondolta, hogy “nagyobb biztosíték = jobb védelem”, és betett egy 30A-es lapos biztosítékot. Három hónapig jól működött. Aztán egy rögzítőcsavar kilazult a műszerfal belsejében, a pozitív vezeték kidörzsölődött a szigetelésén, és az a 18-as vezeték megpróbálta átvinni azt az áramot, amit az akkumulátor le tudott adni – valahol 400 amper felett. A 30A-es biztosíték ott ült, és nem csinált semmit, miközben a vezeték fűtőelemmé változott. Mire a szag eljutott a vezetőhöz, a műszerfal vezetékeinek fele megolvadt.
A biztosíték nem azért égett ki, mert a biztosíték soha nem a sztereó védelmére volt ott. Azért volt ott, hogy a vezetéket védje.
A legtöbb ember ezt fordítva gondolja. Javítsuk ki ezt.
A biztosíték nem az eszközt védi (hanem a vezetéket)
Íme a felismerés, ami mindent megváltoztat: a biztosíték a vezeték őrzője, nem az eszköz őrzője.
Gondolj bele. Az $800-as sztereódnak saját belső védelme van – áramkörök hőkioldókkal, feszültségszabályozókkal, belső biztosítékokkal. A modern elektronika meglepően jól védi magát. De az a 18-as vezeték, amely az akkumulátortól az eszközhöz fut? Az csak réz és szigetelés. Ha 50 ampert adsz neki, akkor $15-ért/láb gyújtószerkezet lesz belőle.
A biztosíték elsődleges feladata, hogy kiolvadjon, mielőtt mielőtt a vezeték szigetelése megolvad. Az eszköz másodlagos. Valójában a legtöbb gyártó által ajánlott biztosítékérték alacsonyabb, mint amit az eszköz technikailag elviselne – a méretüket úgy határozzák meg, hogy a használni valószínűleg kívánt vezetéket védjék, nem pedig azt a maximumot, amit az eszköz túlélhet.
Íme a matek, ami ezt egyértelművé teszi: A 18-as vezeték biztonságosan körülbelül 16 ampert képes szállítani tipikus autóipari telepítésekben (az ABYC zárt vezetékszakaszokra vonatkozó szabványai alapján). Ha egy 30A-es biztosítékot teszel erre az áramkörre, akkor azt mondod az elektromos rendszernek, hogy “rendben van, ha 30 ampert nyomunk át ezen a vezetéken, mielőtt meg kellene szakítani az áramkört”. Kivéve, hogy a 30 amper a 18-as vezetéken elegendő hőt termel ahhoz, hogy egy perc alatt megolvassza a PVC szigetelést egy zárlat során.
Ez nem védelem. Ez egy késleltetett gyújtási rendszer.
A vezeték őrzője koncepció a következőt jelenti: A biztosíték méretét először a vezeték áramvezető képessége, másodszor az eszköz követelményei alapján határozd meg. Ha az eszköznek 20A-es biztosítékra van szüksége, de 18-as vezetéket használsz (16A-es névleges érték), akkor nagyobb vezetékre van szükséged – nem nagyobb biztosítékra. Ha kihagyod ezt az ellenőrzést, akkor lényegében eltávolítottad a biztonsági rendszeredet, miközben megtartod azt az illúziót, hogy védve vagy.
A kétfaktoros biztosítékméretezési módszer
A megfelelő biztosítékméretezéshez két külön ellenőrzésen kell átmenni. Gondolj rá úgy, mint egy Boole-féle ÉS kapura – mindkét feltételnek igaznak kell lennie, különben a rendszer meghibásodik.
1. faktor: Eszközáram × 125% = Minimális biztosítékérték
Ez az A 125% szabály. A biztosítéknak 25%-tal nagyobbnak kell lennie, mint az eszköz folyamatos áramfelvétele. Miért? Mert a biztosítékok nem precíziós műszerek – hanem hőelemek, amelyek felmelegszenek és megolvadnak. Egy 10A-es biztosíték, amely pontosan 10A-t szállít, hónapok alatt lassan elfárad és végül kiolvad, még akkor is, ha nincs semmi baj. A 125%-os ráhagyás megakadályozza a zavaró kiolvadásokat, miközben továbbra is védelmet nyújt.
Példa: A LED-es fényhíd folyamatosan 8 ampert vesz fel.
– 8A × 1,25 = 10A minimális biztosítékméret
Kerekítsd fel a következő elérhető biztosítékértékre. Ha a számítás 12,7A-t ad, akkor 15A-es biztosítékot használsz (szabványos lapos biztosítékértékek: 5, 7,5, 10, 15, 20, 25, 30A). Soha ne kerekíts lefelé – ez garantálja a zavaró kiolvadásokat. Mindig kerekíts felfelé a következő elérhető méretre.
2. faktor: Vezeték áramvezető képessége ≥ Biztosítékérték
Ezt az ellenőrzést hagyja ki a legtöbb ember. A vezetéknek képesnek kell lennie legalább annyi áramot elviselni, amennyit a biztosíték átenged. Valójában a legjobb gyakorlat szerint a vezetéknek a biztosítékérték 125%-át kell elviselnie a biztonsági ráhagyás érdekében, de legalább meg kell egyeznie.
Ugyanaz a példa: 15A-es biztosítékot számoltál ki a 8 amperes fényhídhoz.
– Ellenőrizd a vezetékvastagság táblázatot: Olyan vezetéket használsz, amely ≥15A-re van méretezve?
– 18 AWG (autóipari) = 16A névleges érték ✓ (alig megy át, de elfogadható)
– 20 AWG (autóipari) = 11A névleges érték ✗ (megbukik – a biztosíték több áramot enged át, mint amennyit a vezeték el tud viselni)
Ha a 2. faktor megbukik, két lehetőséged van:
1. Növeld a vezeték méretét, hogy megfeleljen a biztosíték követelményeinek (jobb megoldás)
2. Csökkentsd a biztosíték méretét, hogy megfeleljen a vezeték névleges értékének (csak akkor, ha az 1. faktor még mindig megfelel)
A kétfaktoros ellenőrzés nem opcionális. Hagyd ki az 1. faktort, és zavaró kiolvadásokat kapsz. Hagyd ki a 2. faktort, és tüzeket kapsz.
4 lépéses módszer a biztosítékok helyes méretezéséhez
Nézzük végig a teljes folyamatot valós számokkal és konkrét forgatókönyvekkel.
1. lépés: Számítsd ki az eszköz áramfelvételét
Kezdd az alapképlettel: Áram (Amper) = Teljesítmény (Watt) ÷ Feszültség (Volt)
12V-os rendszerekhez: I = P ÷ 12
Valós példa: Egy 100 wattos LED-es fényhidat szerelsz fel a teherautódra.
– Áram = 100W ÷ 12V = 8,33 amper
Ez a folyamatos áramfelvételed – az állandósult áramerősség, amikor az eszköz normálisan működik.
De itt válik érdekessé a dolog: folyamatos áram vs. lökőáram. Egyes eszközök sokkal több áramot vesznek fel indításkor (motorok, inverterek, kompresszorok). A biztosítékok képesek elviselni a rövid lökéseket anélkül, hogy kiolvadnának, de ismerned kell az eszköz jellemzőit:
- Rezisztív terhelések (lámpák, fűtőtestek, a legtöbb elektronika): Lökés ≈ folyamatos. Használd a folyamatos áramot a számításokhoz.
- Induktív terhelések (motorok, szolenoidok, relék): Lökés = 3-7× folyamatos. Ezekkel a 2. lépésben foglalkozunk.
Még egy szempont: Ha az eszköz közvetlenül a típustáblán vagy a kézikönyvben tünteti fel az áramerősséget, használd ezt a számot. Ez pontosabb, mint a teljesítményből való visszaszámítás. A gyártók figyelembe veszik a hatékonyságveszteségeket és a teljesítménytényezőt az áramerősség értékeikben.
2. lépés: Alkalmazd a 125% szabályt (vagy a 250%-t motorokhoz)
Vedd a folyamatos áramot, és szorozd meg 1,25-tel.
Rezisztív terhelésekhez (lámpák, elektronika, fűtőtestek):
– Minimális biztosíték = Eszköz amper × 1,25
Folytatva a LED-es fényhíd példánkat:
– 8,33A × 1,25 = 10,4A
– Kerekítsük fel a következő szabványos méretre: 15A biztosíték
Motorterhelésekhez (csörlők, szivattyúk, ventilátorok, kompresszorok):
– Minimális biztosíték = Eszköz amper × 2,5
Miért 250% motorokhoz? Bekapcsolási áram. Amikor az a fenékvízszivattyú először bekapcsol, 40 ampert is felvehet 200 milliszekundumig, mielőtt beállna a 8 amperes üzemi áramra. Egy szabványos 10A-es biztosíték (125% 8A-es) minden egyes szivattyúindításkor kiolvadna. A 250% tényező figyelembe veszi ezt az indítási túlfeszültséget.
Példa: 8 amperes fenékvízszivattyú.
– 8A × 2,5 = 20A minimális biztosítékméret
Kritikus kerekítési szabály: Mindig felfelé kerekítsük a következő elérhető biztosítékméretre, soha ne lefelé. A szabványos autóipari lapos biztosítékméretek 5, 7,5, 10, 15, 20, 25, 30A. Ha a számítás 12A-t ad, használjon 15A-t. Ha 17A-t ad, használjon 20A-t. A lefelé kerekítés bosszantó kiolvadásokat okoz; a felfelé kerekítést a biztonsági ráhagyás már figyelembe veszi.
3. lépés: Ellenőrizze a vezeték áramterhelhetőségét
Most pedig A két tényezős ellenőrzés második tényezője. Meghatározta a minimális biztosítékméretet – de a vezeték elbírja ezt?
A vezeték áramterhelhetősége számos tényezőtől függ:
– Vezeték vastagsága (AWG): Kisebb szám = vastagabb vezeték = nagyobb áramterhelhetőség
– Vezeték hossza: A hosszabb szakaszokhoz nagyobb vezeték szükséges a feszültségesés miatt (külön az áramterhelhetőségtől, de összefügg vele)
– Szerelési mód: Csőben/kötegben vagy szabad levegőben
– Környezeti hőmérséklet: Motortér vagy utastér
Íme egy egyszerűsített 12V-os vezeték áramterhelhetőségi táblázat tipikus autóipari szerelésekhez (3% feszültségesés-engedély és zárt vezetékezés alapján):
| Vezetékvastagság | Maximális áram (Amper) | Tipikus Alkalmazás |
|---|---|---|
| 20 AWG | 11A | Kis LED lámpák, tartozékok |
| 18 AWG | 16A | Közepes világítás, rádiók, telefontöltők |
| 16 AWG | 22A | Nagyobb lámpák, konnektorok, kis szivattyúk |
| 14 AWG | 32A | Nehéz tartozékok, kis inverterek |
| 12 AWG | 41A | Nagy inverterek, nagy áramfelvételű tartozékok |
| 10 AWG | 55A | Csörlők, nagy inverterek, fő betápok |
| 8 AWG | 73A | Nagy teljesítményű inverterek (1000W+), fő elosztás |
A kritikus ellenőrzés: A biztosíték névleges értéke ≤ a vezeték áramterhelhetőségi értékének.
Vissza a LED fénysorunkhoz:
– Számított biztosíték: 15A
– Javasolt vezeték: 18 AWG (16A névleges érték)
– Ellenőrzés: 15A ≤ 16A ✓ MEGFELEL (éppenhogy, de elfogadható)
Ha 20 AWG-t (11A névleges érték) használna helyette:
– Ellenőrzés: 15A ≤ 11A ✗ NEM MEGFELEL
– Megoldás: Váltson 18 AWG vagy nagyobb vezetékre
Profi tipp: Ha közel van a vezeték névleges értékéhez (2-3 amperen belül), váltson egy mérettel nagyobb vezetékre. Az a 15A-es biztosíték 18 AWG-s vezetéken működni fog, de a 16 AWG nagyobb hőmérsékleti tartalékot biztosít és csökkenti a feszültségesést. A vezeték olcsó a szakaszos elektromos problémák hibaelhárításához képest.
A hőmérséklet is számít. Az a vezeték áramterhelhetőségi táblázat 30°C (86°F) környezeti hőmérsékletet feltételez. Ha a vezetéket egy motortéren vezeti át, ahol a hőmérséklet eléri a 60°C-ot (140°F), akkor a vezeték kapacitását körülbelül 30%-tal csökkentenie kell. Egy 16A-es vezeték forró környezetben valójában 11A-es vezetékké válik. Ha kétségei vannak, váltson egy mérettel nagyobbra.
4. lépés: Válassza ki a biztosíték típusát, és helyezze el megfelelően
Kiszámította a biztosíték méretét, és ellenőrizte, hogy a vezeték elbírja-e. Most: milyen típusú biztosíték, és hova kerül?

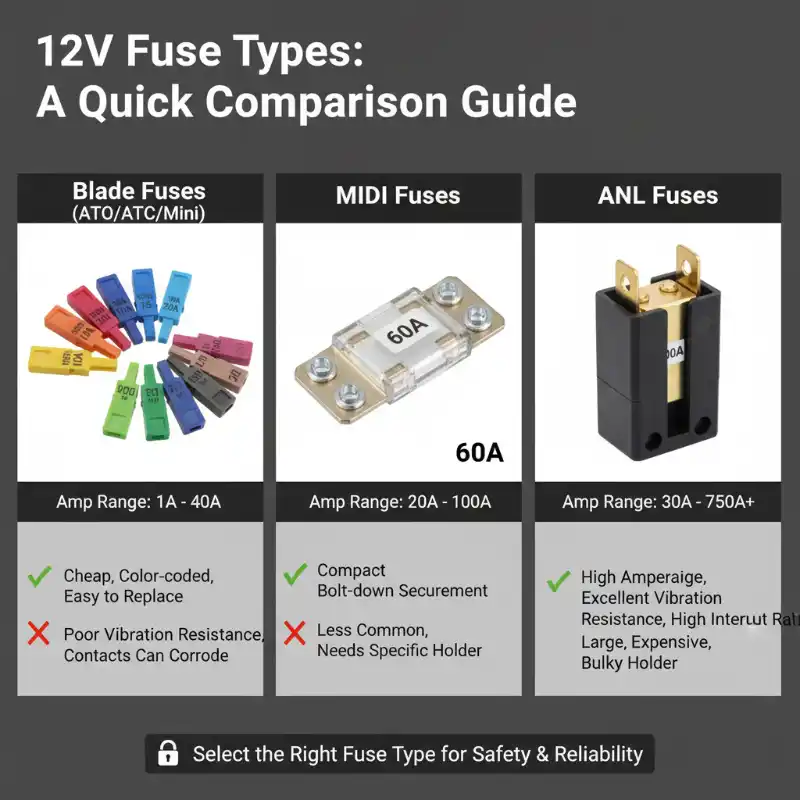

Biztosítéktípusok 12V-os rendszerekhez:
- Lapos biztosítékok (ATO/ATC/Mini/Maxi) — 1A-tól 40A-ig
– Előnyök: Olcsó, univerzálisan elérhető, színkódolt, könnyen cserélhető
– Hátrányok: 20A felett gyenge vibrációállóság, az érintkezők korrodálódhatnak
– Használat: Egyedi áramkörök, tartozékok, világítás, elektronika
– Legjobb áramokhoz: 30A alatt - ANL biztosítékok — 30A-tól 750A-ig
– Előnyök: Csavaros csatlakozók, kiváló vibrációállóság, magas megszakítási képesség
– Hátrányok: Nagyobb, drágább, speciális tartók szükségesek
– Használat: Fő akkumulátorvédelem, inverterek, nagy teljesítményű eszközök
– Legjobb áramerősség: 30A és felette - MIDI Biztosítékok — 20A-tól 100A-ig
– Előnyök: Középút a lapos és az ANL között, kompaktabb, mint az ANL
– Hátrányok: Kevésbé elterjedt, mint a lapos biztosítékok
– Használat: Elosztópontok, közepes-nagy teljesítményű áramkörök
– Legjobb áramerősség: 30-100A
A mi 15A-es LED fényhídunkhoz? Standard ATC lapos biztosíték tökéletes.
Most jön a kritikus rész: az elhelyezés. Lépjen be A 7 hüvelykes szabály.
Minden biztosítékot a tápforrástól számított 7 hüvelyken (18 cm) belül kell elhelyezni. Akkumulátoros áramkörök esetén ez az akkumulátor pozitív pólusától számított 7 hüvelyken belül értendő. Elosztóblokkból kiágazó áramkörök esetén az elosztóponttól számított 7 hüvelyken belül.
Miért 7 hüvelyk? Mert minden biztosítatlan vezeték tűzveszélyt jelent. Ha a pozitív vezeték szigetelése kidörzsölődik és zárlatba kerül a földdel, akkor az akkumulátor és a biztosíték közötti minden hüvelyknyi távolság vezetővé válik, amelyen keresztül több száz amper áramlik. Hét hüvelyknyi 18-as vezeték egy rövidzárlat során 50-100 watt hőt termelhet – ami elég ahhoz, hogy a vezeték szigetelése vagy a közeli anyagok másodpercek alatt meggyulladjanak.
Maga a biztosítéktartó is számít:
– Használjon megfelelően méretezett biztosítéktartókat (ne tegyen 30A-es biztosítékot 10A-es tartóba)
– A kábelsarukat megfelelően krimpelje (laza csatlakozások = hő = meghibásodás)
– Használjon vízálló tartókat tengeri alkalmazásokhoz vagy kitett helyekre
– Fontolja meg a biztosítékblokkok használatát több áramkörhöz az egyedi inline tartók helyett
Egy utolsó megjegyzés: Csak a pozitív oldalon helyezzen el biztosítékot, soha mindkét oldalon. A negatív (föld) visszatérő ágnak biztosítatlan és folyamatosnak kell lennie. Mindkét oldal biztosítása olyan helyzetet teremt, ahol egy kiégett földoldali biztosíték az eszköz házát akkumulátorfeszültségre helyezi – ami áramütés- és tűzveszélyt jelent.
A 3 legveszélyesebb biztosítékméretezési hiba
Beszéljünk azokról a meghibásodási módokról, amelyek a biztonsági eszközöket tűzveszélyessé teszik.
1. hiba: A nagyobb-biztonságosabb mítosz
“A biztosíték állandóan kiégett, ezért feljebb mentem a következő méretre. A probléma megoldva!”
Kivéve, hogy a probléma nem oldódott meg – csak el lett halasztva. Annak a biztosítéknak oka volt a kiégésre: vagy az eszköz a vártnál több áramot vett fel (talán meghibásodott), vagy a vezeték alul volt méretezve. A biztosíték méretének növelése csak azt mondta az elektromos rendszernek, hogy “hagyja figyelmen kívül a problémát, amíg valami el nem olvad”.”
Valós helyzet: Az ügyfél egy 400 wattos invertert szerelt 14 AWG vezetékre (32A névleges érték). 40A-es biztosítékot használt, mert “az inverternek 35 amperre van szüksége, tehát a 40 a következő méret”. A matek stimmel, nem?
Tévedés. Tartósan nagy terhelés alatt az inverter folyamatosan 38 ampert vett fel. A 40A-es biztosíték soha nem égett ki. A 14 AWG vezeték 90°C-ra melegedett és elkezdett olvadni a szigetelés. Költség: 400 dolláros inverter (hőkárosodás), 800 dolláros kábelköteg csere, 1200 dolláros munkadíj.
Helyes megoldás: 10 AWG vezeték (55A névleges érték) 40A-es biztosítékkal. A vezeték kapacitása meghaladja a biztosíték névleges értékét, minden védve van.
A nagyobb-biztonságosabb mítosz több elektromos rendszert öl meg, mint az alulméretezett biztosítékok. Amikor egy biztosíték kiég, azt kiáltja, hogy “javítsd meg a tényleges problémát!” Ha elhallgattatjuk a nagyobb méretre váltással, azzal csak kikapcsoljuk a riasztót, miközben a tűz parázslik.
2. hiba: A vezeték áramterhelhetőségének figyelmen kívül hagyása (A vezetékvédő meghibásodása)
Az emberek a biztosítékokat kizárólag az eszköz követelményei alapján méretezik, és elfelejtik ellenőrizni, hogy a vezetékük elbírja-e. Ez a leggyakoribb módja annak, hogy megkerüljük a saját biztonsági rendszerünket.
A matek logikusnak tűnik: “A sztereómnak 20 amperre van szüksége, ezért 25A-es biztosítékot fogok használni (125%-os szabály).” Aztán 18-as vezetékkel (16A névleges érték) dolgozunk, mert az már benne volt a járműben, vagy ezt ajánlotta az alkatrészbolt.
Most van egy biztosítékunk, amely boldogan átenged 25 ampert egy 16 amperre méretezett vezetéken. Rövidzárlat esetén ez a vezeték válik a biztosítékká – kivéve, hogy elolvadással ég ki, és potenciálisan meggyújtja a közelben lévő dolgokat.
Ellenőrizze: Biztosíték névleges értéke ≤ Vezeték névleges értéke. Mindig. Kivétel nélkül.
3. hiba: Helytelen biztosíték elhelyezés (A biztosítatlan vezeték problémája)
A biztosíték három lábnyira van az akkumulátortól? “Elég közel, nem?” Nem. Az a három lábnyi biztosítatlan vezeték kockázatot jelent.
Miért fontos ez: Egy akkumulátor képes több száz ampert leadni egy rövidzárlat során – amelyet csak a belső ellenállás és a vezeték ellenállása korlátoz. Még 12 hüvelyknyi 14 AWG vezeték is, amely 400 ampert szállít, körülbelül 32 watt hőt termel lábanként. 3 láb felett ez közel 100 watt fűtés a vezetékben. A szigetelés megolvad. A szomszédos vezetékek kezdenek olvadni. A dolgok gyorsan izgalmassá válnak.
A 7 hüvelykes szabály azért létezik, mert a tesztek kimutatták, hogy 7 hüvelyknyi megfelelően méretezett vezeték elég ideig képes túlélni egy rövidzárlati eseményt ahhoz, hogy a biztosíték kiégjen anélkül, hogy másodlagos károkat okozna. Ha 3 lábra toljuk, akkor arra játszunk, hogy a biztosíték kiég, mielőtt a vezeték szigetelése valahol abban a biztosítatlan szakaszban meghibásodik.
Helyezze a biztosítékokat a tápforrásoktól számított 7 hüvelyken belül. Ez nem javaslat – ez a különbség a kiégett biztosíték és a vezetéktűz között.
Vezetékezze a rendszert helyesen (és tartsa is úgy)
A biztosíték a vezetékvédő – méretezze a vezeték védelmére, ellenőrizze, hogy a vezeték elbírja-e a biztosítékot, helyezze a tápforrástól számított 7 hüvelyken belül.
Gyors ellenőrzőlista, mielőtt bármilyen áramkört feszültség alá helyezne:
– ✓ Az eszköz áramfelvétele kiszámítva (Watt ÷ 12V = Amper)
– ✓ 125%-os szabály alkalmazva (vagy 250% motoroknál)
– ✓ A vezeték áramterhelhetősége ellenőrizve (biztosíték ≤ vezeték névleges értéke)
– ✓ A biztosíték a tápforrástól számított 7 hüvelyken belül elhelyezve
– ✓ A megfelelő biztosítéktípus kiválasztva az áramerősséghez
– ✓ Minden csatlakozás megfelelően krimpelva és a kábelsaruk az áramerősségre méretezve
Emlékszik a nyitóban említett 800 dolláros sztereótűzre? Így kellett volna csinálni: 12 amperes sztereó, 15A-es biztosíték (12A × 1,25), 16 AWG vezeték (22A névleges érték), a biztosíték 6 hüvelykre helyezve az akkumulátor pozitív pólusától. A vezeték kapacitása meghaladja a biztosíték névleges értékét. A biztosíték 7 hüvelyken belül van. Ha az a rögzítőcsavar meglazul és zárlatba kerül a vezeték, a biztosíték ezredmásodpercek alatt kiég – jóval azelőtt, hogy a vezeték annyira felmelegedne, hogy bármit is megolvasszon.
A helyes megoldás összköltsége: 18 dollár a megfelelő vezetékért, 2 dollár a megfelelő biztosítékért, 15 perc extra szerelési idő.
A rossz megoldás összköltsége: 2800 dollár és elmagyarázni egy biztosítási szakértőnek, hogy miért gondolta jó ötletnek egy 30A-es biztosítékot 18-as vezetékre tenni.
Biztosítékok a legolcsóbb biztosítás az elektromos rendszerében. A vezeték kapacitása alapján méretezze őket, ne vágyálmok alapján. A vezetékvédő csak akkor működik, ha hagyja, hogy végezze a dolgát.
