Запобіжники з високою захисною здатністю (HRC) – це спеціалізовані електричні захисні пристрої, призначені для безпечного переривання надзвичайно високих струмів короткого замикання без пошкодження навколишнього обладнання. На відміну від стандартних запобіжників, запобіжники HRC можуть витримувати струми короткого замикання, значно вищі за їхній нормальний робочий струм, що робить їх важливими для промислових електричних систем, де концентрація потужності та безпека є критично важливими.
Розуміння запобіжників HRC: основи
An Запобіжник HRC – це тип патрона-плавкого запобіжника, який може безпечно витримувати струми короткого замикання протягом заданого періоду. Якщо несправність триває довше цього періоду часу, запобіжник перегорить, щоб захистити коло. Визначальною характеристикою, яка відрізняє запобіжники високої міцності, є їхня... розривна здатність – максимальний струм короткого замикання, який вони можуть безпечно перервати, зазвичай 1500 А або вище.
Основні характеристики запобіжників HRC
- Пропускна здатність: Запобіжники HRC можуть переривати струми короткого замикання, набагато вищі, ніж стандартні запобіжники. Наприклад, хоча скляний запобіжник M205 має номінальний струм переривання в 10 разів більший за номінальний, керамічний запобіжник HRC того ж розміру може безпечно переривати 1500 А незалежно від його номінального струму.
- Характеристики струму та часу: Запобіжники HRC мають характеристики зворотного часу – вищі струми короткого замикання призводять до швидшого часу відключення, тоді як нижчі струми короткого замикання дозволяють збільшити час відключення.
- Надійність: Ці запобіжники забезпечують стабільну роботу та не псуються з віком, забезпечуючи надійний захист протягом тривалого часу.
Конструкція та матеріали запобіжників HRC

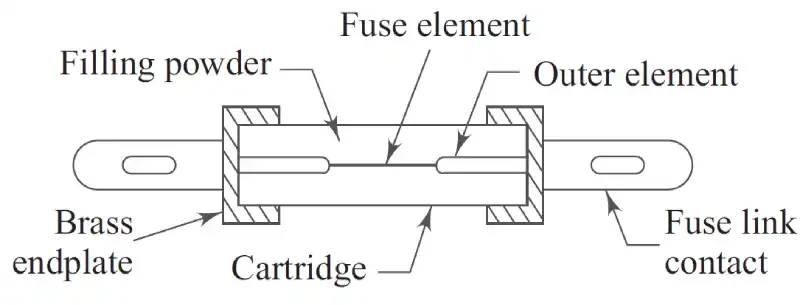

Основні компоненти
- Керамічний корпус: Зовнішній корпус виготовлений з високотермостійкої кераміки або порцеляни, що забезпечує чудову механічну міцність та термостійкість. Ця керамічна конструкція може витримувати високий тиск, що виникає під час короткого замикання.
- Латунна торцева пластина: Мідні або латунні торцеві ковпачки надійно приварені до обох кінців керамічного корпусу за допомогою спеціальних гвинтів, розроблених для витримування екстремальних умов тиску.
- Запобіжний елемент: Струмопровідний елемент зазвичай виготовляється з срібло або мідь завдяки їх низькому питомому опору та передбачуваним властивостям плавлення. Срібло є кращим за свою чудову провідність та стабільну роботу.
- Бляшані з'єднання: Запобіжний елемент має олов'яні з'єднання, що з'єднують різні секції. Нижча температура плавлення олова (240°C) порівняно зі сріблом (980°C) запобігає досягненню запобіжником небезпечних температур під час перевантаження.
- Порошок для начинки: Внутрішній простір заповнений такими матеріалами, як кварц, гіпс, мармуровий пил або крейдаЦя начинка служить кільком цілям:
- Поглинає тепло, що утворюється під час роботи
- Запобігає перегріву запобіжного дроту
- Створює високий електричний опір при реакції з випарованим сріблом
- Допомагає загасити дуги, що утворюються під час роботи запобіжника
Як конструкція забезпечує високу розривну здатність
Поєднання термостійкого керамічного корпусу, спеціалізованих наповнювальних матеріалів та точної конструкції плавких елементів дозволяє запобіжникам HRC безпечно переривати набагато вищі струми короткого замикання, ніж звичайні запобіжники. Хімічна реакція порошку наповнювача з парами срібла створює шлях з високим опором, який ефективно гасить дугу.
Як працюють запобіжники HRC: принцип дії
Нормальні умови експлуатації
За нормальних умов струм протікає через запобіжник високого тиску, не генеруючи достатньо енергії для розплавлення елемента запобіжника. Запобіжник працює за температур значно нижчих за точку плавлення його компонентів.
Умови перевантаження
Коли струм перевищує номінальне значення в 1,5 раза, запобіжник високої потужності може безпечно витримувати це перевантаження протягом 10-12 секунд. Порошок-наповнювач поглинає утворене тепло, запобігаючи негайному виходу запобіжника з ладу та допускаючи тимчасові перевантаження.
Умови короткого замикання
Під час коротких замикань процес відбувається в кілька етапів:
- Нагрівання елемента: Надмірний струм швидко нагріває запобіжник
- Плавлення олов'яного мосту: Олов'яні з'єднання плавляться першими через їхню нижчу температуру плавлення
- Формування дуги: Між розплавленими кінцями плавкого запобіжника встановлюється дуга
- Випаровування елемента: Решта срібного елемента плавиться та випаровується
- Хімічна реакція: Пара срібла реагує з порошком наповнювача, створюючи високий електричний опір
- Згасання дуги: Високоомний матеріал допомагає загасити дугу та перервати ланцюг
Типи запобіжників HRC

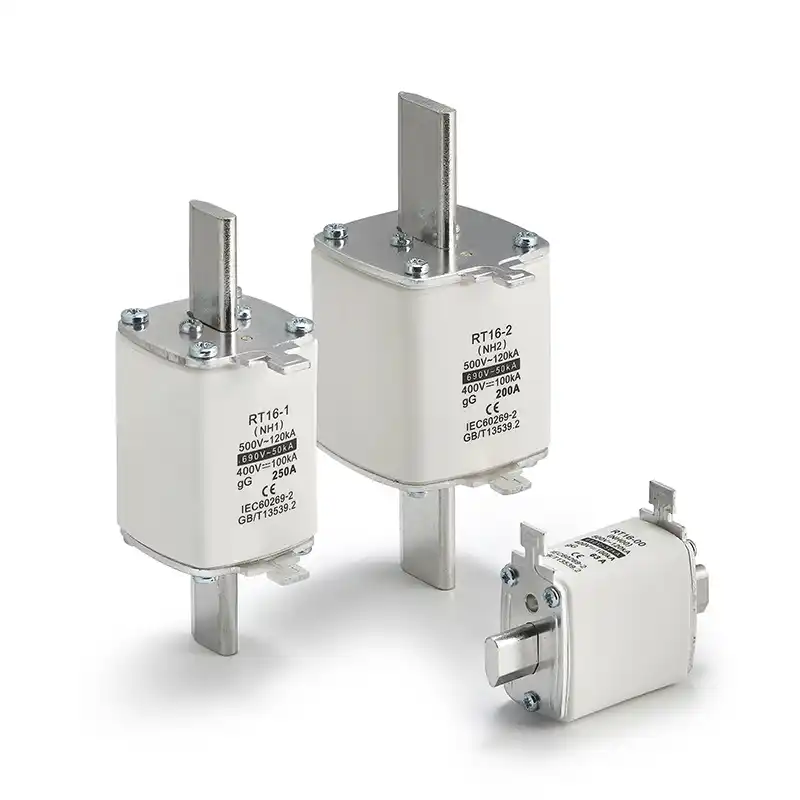

Запобіжники HRC типу NH
- Будівництво: Прямокутний керамічний корпус з металевими лопатеподібними клемами та кришкою
- Заявки: Захист двигуна, сонячні фотоелектричні системи, акумуляторні системи та захист загального призначення
- Номінальна напруга: Зазвичай до 1140 В
- Поточний діапазон: До 1250 А
- Особливості:
- Індикатор спрацьовування для відображення стану запобіжника
- Металеві виступи для легкого видалення
- Доступні з різною швидкістю спрацьовування запобіжників (напівпровідникові, загального призначення, повільної дії)
Запобіжники HRC типу DIN
- Заявки: Гірничодобувні роботи, елегазові розподільчі пристрої, захист трансформаторів та повітряно-ізольовані розподільчі пристрої
- Характеристики:
- Відмінна стійкість до короткого замикання
- Підходить для екстремальних умов навколишнього середовища
- Широкий діапазон номінальних струмів
- Адаптується до різних рівнів напруги
- Ефективний як при невеликих перевантаженнях по струму, так і при сильних коротких замиканнях
Запобіжники HRC лезового типу
- Будівництво: Пластиковий корпус з металевими ковпачками, призначеними для вставки в розетку
- Заявки: Автомобільні системи, схеми керування та легкі електричні системи
- Особливості:
- Легкий та компактний дизайн
- Легке встановлення та заміна
- Доступні з різними типами підключень (пайка, швидкоз'єднання, обтиск)
- Поточні номінали чітко позначені для легкої ідентифікації
Переваги запобіжників HRC
Переваги підвищеної продуктивності
- Висока відключаюча здатність: Може безпечно переривати струми короткого замикання, значно вищі, ніж звичайні запобіжники, забезпечуючи чудовий захист кола.
- Швидка операція: Надзвичайно швидка реакція на несправності, часто перериваючи ланцюги до досягнення пікового струму короткого замикання.
- Компактний дизайн: Більш ефективна конструкція дозволяє зменшити фізичні розміри порівняно з іншими захисними пристроями з аналогічними характеристиками.
- Низькоенергетичне пропускання: Швидке спрацьовування мінімізує передачу енергії на обладнання нижче за течією під час несправностей.
- Економічно ефективно: Нижча початкова вартість порівняно з іншими пристроями відключення струму з еквівалентною відключаючою здатністю.
Надійність та обслуговування
- Нульове технічне обслуговування: Відсутність рухомих частин або складних механізмів, що потребують регулярного обслуговування.
- Послідовне виконання: Надійна робота протягом усього терміну служби без погіршення продуктивності.
- Вікова стабільність: Не псуються з часом, як деякі інші захисні пристрої.
- Простий дизайн: Менша кількість компонентів означає зниження ймовірності відмови та підвищення надійності.
Недоліки та обмеження
Експлуатаційні обмеження
- Одноразовий характер: Потрібно замінювати після кожної операції, на відміну від автоматичних вимикачів з можливістю повторного використання.
- Генерація тепла: Нагрівання дуги під час роботи може впливати на сусідні електричні контакти та вимикачі.
- Вимоги до заміни: Потрібен запас запасних запобіжників для різних номіналів та застосувань.
- Перегрів контактів: Може спричинити перегрів сусідніх контактів під час серйозних несправностей.
Міркування щодо встановлення
- Обмеження блокування: Не може забезпечити можливості блокування, як деякі інші захисні пристрої.
- Чутливість до навколишнього середовища: На продуктивність можуть впливати екстремальні умови навколишнього середовища.
Застосування та використання
Промислове застосування
- Системи розподілу електроенергії: Захист високовольтних розподільчих пристроїв та розподільчого обладнання
- Захист двигуна: Захист промислових двигунів від перевантаження та короткого замикання
- Захист трансформатора: Первинний та резервний захист силових та розподільчих трансформаторів
- Гірничодобувні операції: Надійний захист електрообладнання в суворих умовах гірничодобувної промисловості
Комерційне та комунальне застосування
- Захист розподільного пристрою: Застосування як повітряно-ізольованих, так і газоізольованих розподільних пристроїв
- Захист годівниці: Секціонування та захист електричних живильників
- Захист резервного копіювання: Допоміжні автоматичні вимикачі та інші пристрої первинного захисту
- Сонячна та відновлювана енергія: Захист для фотоелектричних систем та систем накопичення енергії
Номінали та характеристики запобіжників HRC
Поточні рейтинги
Стандартні номінали струму запобіжників HRC включають: 2, 4, 6, 10, 16, 25, 30, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000 та 1250 ампер.
Класифікації напруги
- Низьковольтні запобіжники HRC: До 1000 В для житлових та комерційних приміщень
- Високовольтні запобіжники HRC: Понад 1000 В для промислового та комунального застосування, а також до понад 40 кВ
Стандарти пускової здатності
Більшість запобіжників HRC розраховані на струм відключення 1500 А або вище, причому багато з них здатні відключати струми понад 100 кА, залежно від класу напруги та вимог застосування.
Критерії вибору запобіжників високої міцності
Ключові фактори, які слід враховувати
- Номінальний струм: Повинен відповідати нормальному робочому струму захищеного кола або обладнання
- Пропускна здатність: Повинен перевищувати максимальний очікуваний струм короткого замикання в системі
- Номінальна напруга: Повинен бути сумісний з робочою напругою системи
- Характеристики струму та часу: Повинно відповідати вимогам захисту та координації з іншими пристроями
- Фізичні розміри: Повинен відповідати наявному монтажному простору та вимогам до підключення
- Умови навколишнього середовища: Враховуйте температуру, вологість та інші фактори навколишнього середовища
Порівняння: запобіжники HRC та інші захисні пристрої
Запобіжники HRC проти запобіжників з низькою вимикальною здатністю (LBC)
| Особливість | Запобіжники HRC | Запобіжники LBC |
|---|---|---|
| Пропускна здатність | 1500А+ | 10-кратний номінальний струм |
| Будівництво | Керамічний корпус | Скляний корпус |
| Пломбувальний матеріал | Кварцовий/керамічний порошок | Жоден |
| Додатки | Промисловий/Висока потужність | Низьке енергоспоживання/Для житлових приміщень |
| Вартість | Вище. | Нижній |
| Надійність | Покращений | Достатньо для низької потужності |
Запобіжники HRC проти автоматичних вимикачів
Переваги запобіжників HRC:
- Нижча вартість
- Не потребує технічного обслуговування
- Швидша робота
- Простіше встановлення
Переваги Автоматичні вимикачі:
- Операція зі скиданням
- Кращі можливості контролю та моніторингу
- Може забезпечувати кілька функцій захисту
Майбутні тенденції та розвиток
Технологічний прогрес
- Покращення матеріалів: Розробка передових керамічних матеріалів та пломбувальних компаундів для покращення експлуатаційних характеристик
- Розумна інтеграція: Інтеграція з системами моніторингу для профілактичного обслуговування та діагностики систем
- Екологічні міркування: Розробка більш екологічно чистих матеріалів та методів утилізації
- Мініатюризація: Подальше зменшення розміру при збереженні або покращенні розривної здатності
Висновок
Запобіжники HRC є критично важливим компонентом сучасних систем електричного захисту, забезпечуючи надійний та економічно ефективний захист від високих струмів короткого замикання. Їхня чудова відключаюча здатність у поєднанні з простою конструкцією та мінімальними вимогами до обслуговування робить їх ідеальними для промислового та комерційного застосування, де надійний захист ланцюгів є важливим.
Розуміння конструкції, роботи та застосування запобіжників високої потужності дозволяє електрикам приймати обґрунтовані рішення щодо стратегій захисту кіл. Хоча вони мають обмеження, такі як одноразове використання, їхні переваги у високопотужних системах роблять їх незамінним інструментом у проектуванні та обслуговуванні електричних систем.
Під час вибору запобіжників високої потужності ретельний розгляд номінальних струмів, відключаючої здатності, вимог до напруги та специфічних для застосування факторів забезпечує оптимальний захист та надійність системи.
Часті запитання (FAQ) про запобіжники HRC
1. Яка основна різниця між запобіжниками HRC та LBC (низької вимикаючої здатності)?
Основна відмінність полягає в їх розривна здатність та будівництво:
- Запобіжники HRC: Можуть переривати струми короткого замикання 1500 А або вище, незалежно від їх номінального струму. Вони мають керамічну конструкцію з порошковим наповнювачем для гасіння дуги.
- Запобіжники LBC: Може переривати струм лише в 10 разів більший за номінальний. Наприклад, запобіжник LBC на 16 А може витримувати струм короткого замикання до 160 А, тоді як запобіжник HRC на 16 А може витримувати понад 1500 А.
Конструктивні відмінності:
- Запобіжники HRC використовують керамічні корпуси з кварцовим наповнювачем
- Запобіжники LBC зазвичай використовують скляні корпуси без внутрішнього заповнення.
- Запобіжники HRC мають чудову термостійкість та механічну міцність
2. Чому мій запобіжник HRC не перегорає під час певних умов перевантаження?
Це насправді розроблена функція запобіжників HRC. Вони можуть безпечно переносити в 1,5 раза більше їх номінального струму протягом 10-12 секунд без видування. Це пов'язано з:
- Поглинання порошку наповнювача: Внутрішній кварцовий порошок поглинає тепло, що утворюється внаслідок перевантаження по струму
- Теплова маса: Керамічна конструкція та пломбувальний матеріал запобігають негайному підвищенню температури
- Розрахунковий допуск: Це запобігає випадковому спрацьовуванню під час нормальних пускових струмів або тимчасових перевантажень.
Якщо перевантаження триває більше 10-12 секунд, запобіжник спрацює нормально.
3. Чи можна повторно використовувати запобіжники HRC після їх перегорання?
Ні, запобіжники HRC є одноразовими пристроями. і повинні бути замінені після експлуатації. Це тому, що:
- Запобіжний елемент повністю випаровується під час роботи
- Внутрішній наповнювач хімічно реагує з парами срібла
- Керамічний корпус може зазнати внутрішніх пошкоджень від енергії дуги
- Міркування щодо безпеки: Спроба повторного використання може поставити під загрозу захист
Завжди замінюйте запобіжник HRC того ж номіналу та типу.
4. Які матеріали використовуються всередині HRC-запобіжників і чому?
Матеріали запобіжника:
- Срібло: Переважний завдяки високій провідності та передбачуваним характеристикам плавлення
- Мідь: Використовується в недорогих додатках з хорошою продуктивністю
- Бляшані з'єднання: З'єднайте секції запобіжників з нижчою температурою плавлення (240°C проти 980°C для срібла)
Пломбувальні матеріали:
- Кварцовий порошок: Первинне дугогасне середовище
- Паризька штукатурка, мармуровий пил, крейда: Альтернативні або додаткові пломбувальні матеріали
- Мета: Поглинання тепла, згасання дуги та хімічна реакція з випарованим сріблом
Матеріали корпусу:
- Кераміка (стеатит): Термостійкість та механічна міцність
- Металеві торцеві кришки: Мідь або латунь для електричного з'єднання
5. Як мені вибрати правильний запобіжник HRC для мого застосування?
Дотримуйтесь цих ключових критеріїв вибору:
- Поточний рейтинг: Виберіть запобіжник номіналом 110-125% з нормальним робочим струмом
- Номінальна напруга: Повинна дорівнювати або перевищувати напругу системи
- Пропускна здатність: Повинен перевищувати максимальний очікуваний струм короткого замикання
- Характеристики струму та часу: Відповідність вимогам захисту
- Фізичний розмір: Забезпечити сумісність з існуючими тримачами запобіжників
6. Яка різниця між запобіжниками HRC та автоматичними вимикачами?
| Особливість | Запобіжники HRC | Автоматичні вимикачі |
|---|---|---|
| Вартість | Нижчі початкові витрати | Вищі початкові витрати |
| Обслуговування | Нульове технічне обслуговування | Потрібне регулярне технічне обслуговування |
| Операція | Одноразове використання, необхідно замінити | Скидання, багаторазові операції |
| Швидкість | Швидша робота | Повільніша робота |
| Індикація | Може мати індикатор спрацьовування | Чітка індикація відкриття/закриття |
| КОНТРОЛЬ | Без пульта дистанційного керування | Доступне дистанційне керування |
| Моніторинг | Обмежений моніторинг | Розширені можливості моніторингу |
| Селективність | Добре з правильною координацією | Відмінні параметри селективності |
Оберіть запобіжники HRC для: Економічно чутливі застосування, мінімальні вимоги до обслуговування, захист від високої швидкості
Виберіть автоматичні вимикачі для: Часті несправності, потреби в дистанційному управлінні, вимоги до розширеного моніторингу
7. Чому запобіжники HRC іноді не захищають під час запуску двигуна?
Це може статися через неправильний вибір запобіжника:
- Поширені причини:
- Занадто великий запобіжник не може витримувати пусковий струм двигуна
- Неправильна характеристика струму від часу
- Високі інерційні навантаження вимагають більшого часу запуску
- Рішення:
- Використання Запобіжники номіналом aM або gM спеціально розроблений для захисту двигуна
- Перевірте значення I²t, щоб переконатися, що номінальний I²t запобіжника перевищує вимоги до енергії запуску двигуна.
8. Які поширені проблеми із запобіжниками HRC?
Операційні проблеми:
- Передчасний збій: Недостатній розмір для застосування, неправильна характеристика
- Несправність: Занадто великий запобіжник, погіршені з'єднання
- Перегрів контактів: Погані з'єднання, корозія або циклічні перегрівання
- Проблеми з координацією: Неправильна селективність з пристроями вище/нижче за течією
Екологічні проблеми:
- Попадання вологи може вплинути на продуктивність
- Екстремальні температури можуть вимагати зниження номінальних характеристик
- Вібрація може спричинити механічні пошкодження
9. Як довго служать запобіжники HRC?
Типовий термін служби: 15-20 років за нормальних умов
Фактори, що впливають на тривалість життя:
- Умови навколишнього середовища: температура, вологість, вібрація
- Схема навантаження: Постійне високе навантаження скорочує термін служби
- Активність несправності: Кожен стан, близький до несправності, трохи старіє запобіжник.
- Якість з'єднання: погане з'єднання прискорює старіння
10. Чи можна використовувати запобіжники HRC для пристроїв постійного струму?
Так, але з важливими міркуваннями:
Проблеми, характерні для округу Колумбія:
- Відсутність природного нуля струму: дуги постійного струму не гаснуть природним чином, як змінний струм
- Вища енергія дуги: вимагає покращених можливостей гасіння дуги
- Номінальна напруга: номінальна напруга постійного струму зазвичай нижча, ніж змінного струму для того самого запобіжника
Застосування постійного струму:
- Сонячні фотоелектричні системи: поширене використання в розподільних коробках постійного струму
- Системи акумуляторів: Захист накопичення енергії
- Приводи двигунів постійного струму: промислове застосування постійного струму
- Заряджання електромобілів: захист від високої напруги постійного струму
Критерії вибору для постійного струму:
- Використовуйте запобіжники, спеціально розраховані на постійну напругу
- Перевірте вимикальну здатність постійного струму (часто відрізняється від змінного струму)
- Враховуйте вимоги до гасіння дуги
- Дотримуйтесь інструкцій виробника щодо застосування постійного струму
11. Що станеться, якщо встановити запобіжник високої міцності з занадто високим номінальним струмом?
Наслідки використання запобіжників із завищеним розміром:
- Збій захисту: може не захищати кабелі та обладнання від пошкодження перевантаженням
- Проблеми координації: може неналежним чином координуватися з пристроями захисту нижче за течією.
- Порушення кодексів: Може порушувати електричні норми, що вимагають належного захисту від перевантаження.
Правильний підхід: Завжди підбирайте розмір запобіжників відповідно до вимог захищеного обладнання, а не до максимальної допустимої сили струму короткого замикання.
12. Як дізнатися, чи перегорів мій запобіжник HRC?
Візуальні індикатори:
- Індикатор спрацьовування: Багато запобіжників HRC мають механічний індикатор, який показує, коли вони перегорають.
- Огляд вікна: Деякі типи картриджів дозволяють візуально оглядати елемент
- Фізичний огляд: зверніть увагу на наявність опуклості, зміни кольору або пошкоджень
Електричні випробування:
- Перевірка цілісності: Використовуйте мультиметр для перевірки цілісності запобіжника
- Вимірювання напруги: Перевірте наявність напруги на перегорілому запобіжнику
- Вимірювання струму: Нульовий струм вказує на перегорілий запобіжник
Системні індикатори:
- Обладнання не працює: втрата живлення захищеного кола
- Часткова робота системи: втрата однієї фази в трифазних системах
- Сигналізація захисту: Системний моніторинг може вказувати на несправність запобіжника
Примітка щодо безпеки: Завжди знеструмлюйте систему перед тим, як знімати запобіжники для перевірки або тестування.
