Коли електричні системи виходять з ладу катастрофічно, пошкодження можуть бути руйнівними — згоряння обладнання, небезпека пожежі та дорогий ремонт. В основі запобігання цим лихам лежить простий, але важливий компонент: тримач запобіжника. Розуміння як працює тримач запобіжника це не просто технічні знання; це важлива інформація з безпеки, яку повинен опанувати кожен електрик, автомеханік та ентузіаст «зроби сам».
Тримач запобіжника – це набагато більше, ніж просто монтажний пристрій. Це точно розроблений компонент, який забезпечує надійні електричні з'єднання, захист навколишнього середовища та дозволяє безпечно замінювати запобіжник у разі перевантаження по струму. Незалежно від того, чи працюєте ви з автомобільними електричними системами, морськими установками чи проектами домашньої електропроводки, знання того, як функціонують тримачі запобіжників, допоможе вам створити безпечніші та надійніші електричні системи.
Що таке тримач запобіжника і чому він необхідний?
A тримач запобіжника – це захисний пристрій, спеціально розроблений для надійного кріплення та електричного підключення запобіжника в електричному колі. Хоча запобіжники забезпечують фактичний захист від перевантаження по струму, плавлячись при досягненні небезпечних рівнів струму, тримач запобіжника служить критичним інтерфейсом між запобіжником та електричною системою.
Основні функції тримача запобіжника включають:
- Безпечне кріпленняЗапобігає вібрації запобіжників, що можуть призвести до переривчастих з'єднань або повного виходу з ладу ланцюга.
- Надійне електричне підключенняЗабезпечує стабільний потік струму через точно розроблені точки контакту, що мінімізують опір та нагрівання.
- Захист навколишнього середовищаЗахищає запобіжники від вологи, пилу, корозії та інших факторів навколишнього середовища, які можуть погіршити їхню продуктивність.
- Безпечна доступністьДозволяє легко перевіряти та замінювати запобіжники, не наражаючи користувачів на небезпечну напругу та не вимагаючи розбирання схеми.
Без належних тримачів запобіжників навіть найякісніші запобіжники не можуть забезпечити надійний захист. Неякісні з'єднання можуть створювати точки перегріву, спричиняти падіння напруги або перешкоджати правильній роботі запобіжників під час перевантаження по струму.
Як працює тримач запобіжника? Повний механізм
Основний принцип роботи
Розуміння як працює тримач запобіжника вимагає перевірки повного шляху струму від входу до виходу кола. Коли електричний струм протікає через правильно встановлений тримач запобіжника, він виконує цю точну послідовність:
- Поточний записЕлектричний струм надходить у тримач запобіжника через вхідний вивід, який зазвичай підключений до джерела живлення або до вищестоящого кола.
- Контакт терміналуСтрум протікає від клеми через ретельно розроблені контактні поверхні, які охоплюють торцеві ковпачки запобіжників.
- Шлях запобіжникаСтрум проходить через сам плавкий запобіжник, де і виконується захисна функція.
- Вихід з контактуПісля проходження через запобіжник струм протікає через вихідний контакт до вихідної клеми.
- Завершення схемиСтрум продовжує текти до захищеного навантаження або компонентів ланцюга нижче за течією.
Цей, здавалося б, простий процес вимагає точної інженерії для забезпечення з'єднань з низьким опором, належного розсіювання тепла та надійного контактного тиску за різних умов навколишнього середовища.
Основні компоненти тримача запобіжника
Кожен тримач запобіжника містить кілька важливих компонентів, які працюють разом для забезпечення надійної роботи:
- ТерміналиВони виконують подвійне призначення — приймають вхідний струм з кола та подають його назад у коло після проходження через запобіжник. Клеми зазвичай виготовляються зі сплавів міді з покриттям, таким як олово або срібло, для запобігання корозії та забезпечення оптимальної провідності.
- КонтактиНайважливіший компонент, контакти, фізично взаємодіють з торцевими кришками запобіжників для створення електричного з'єднання. Вони часто виконані у вигляді пружинних затискачів, хомутів або гнізд, які забезпечують постійний тиск і витримують незначні коливання розмірів запобіжників.
- ЖитлоЗовнішня оболонка забезпечує механічний захист, герметизацію від впливу навколишнього середовища та електричну ізоляцію. Матеріали варіюються від пластику для базового застосування до металу або кераміки для використання в умовах високих температур або суворих умов.
- Система кріпленняЗалежно від типу, це включає штифти для кріплення друкованої плати, різьбу для кріплення панелі, точки кріплення проводів або точки лінійного з'єднання.
Покроковий процес роботи
Послідовність дій тримача запобіжника в нормальних умовах та під час несправності демонструє його критичну роль у забезпеченні безпеки:
- Нормальна роботаСтрум плавно протікає через клеми та контакти тримача до плавкого запобіжника. Правильно розроблені тримачі підтримують з'єднання з низьким опором, які генерують мінімальне тепло, забезпечуючи ефективну передачу енергії та тривалий термін служби компонентів.
- Виявлення перевантаження по струму: Коли виникають небезпечні рівні струму, запобіжник починає нагріватися. Тримач повинен підтримувати надійний контакт протягом цього критичного періоду, захищаючи навколишні компоненти від надмірного нагрівання.
- Переривання ланцюгаОскільки плавкий запобіжник плавиться та створює дугу, конструкція тримача повинна безпечно стримувати цю дугу до її згасання, запобігаючи пошкодженню самого тримача та навколишнього обладнання.
- Безпека після аваріїПісля спрацювання запобіжника тримач повинен чітко вказувати на стан перегорання запобіжника та забезпечувати його безпечну заміну, не наражаючи користувачів на небезпечну напругу.
Типи тримачів запобіжників та принцип їхньої роботи
В електротехнічній промисловості використовується кілька різних конструкцій тримачів запобіжників, кожна з яких оптимізована для конкретних застосувань та вимог до встановлення.

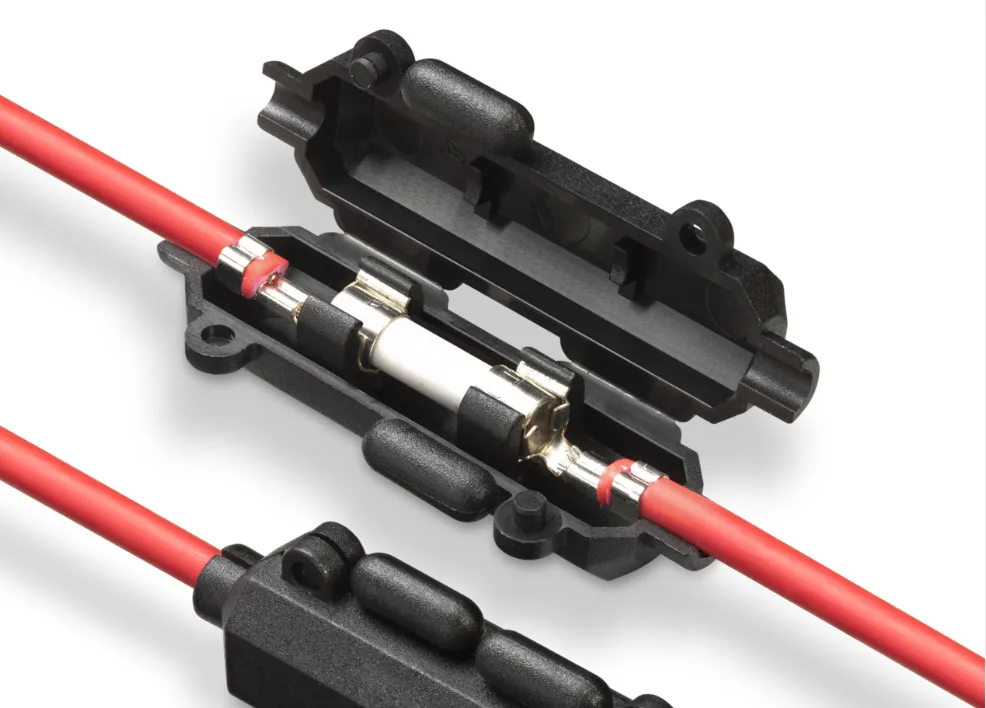

Тримачі запобіжників
Вбудовані тримачі запобіжників являють собою найпоширеніший тип, що зустрічається в автомобільній та морській промисловості. Ці тримачі встановлюються безпосередньо в джгути проводів, створюючи захищену точку з'єднання вздовж шляху струму.
Механізм роботи передбачає дві точки з'єднання проводів — вхідну та вихідну — із запобіжником, що створює місток між ними. За умови правильного встановлення лінійні тримачі забезпечують чудовий захист відгалужених кіл, зберігаючи гнучкість для прокладання захисту саме там, де це необхідно.
Ключові переваги включають легке встановлення в існуючу проводку, чудові можливості герметизації від впливу навколишнього середовища та можливість розміщення захисту поблизу потенційних джерел замикання. Багато лінійних тримачів мають прозорі або напівпрозорі корпуси, що дозволяють візуально перевіряти запобіжники без їх розбирання.
Тримачі запобіжників для DIN-рейки
Тримачі запобіжників на DIN-рейку спеціально розроблені для встановлення промислових панелей керування з використанням стандартних систем кріплення на DIN-рейку. Ці тримачі, включаючи популярні серії, такі як RT18, забезпечують професійний захист запобіжниками в організованих та доступних розташуваннях панелей.
Робочий механізм включає пружинну систему кріплення, яка надійно закріплюється на стандартних 35-міліметрових DIN-рейках, забезпечуючи при цьому гвинтові клемні з'єднання для надійного польового підключення. Серія RT18 та подібні тримачі зазвичай мають:
- Модульний дизайнОкремі тримачі можна встановлювати поруч для багатоконтурного захисту, доступні конфігурації від 1P до 4P (включаючи 3P+N для трифазних систем).
- Проста установкаКріплення на DIN-рейку за допомогою застібки не потребує інструментів для базової установки
- Світлодіодні індикаторні лампиВбудовані візуальні індикатори показують стан запобіжника, а деякі моделі оснащені подвійною світлодіодною системою для покращеної видимості.
- Висока розривна здатністьПрофесійні тримачі, такі як RT18, пропонують вимикальну здатність до 100 кА при 500 В змінного струму, що робить їх придатними для вимогливих промислових застосувань.
- Кілька номінальних напругДоступні у версіях змінного струму (500 В змінного струму/690 В змінного струму) та постійного струму (до 1000 В постійного струму для фотоелектричних застосувань)
- Професійний зовнішній виглядРівномірний монтаж створює чисте, організоване розташування панелей, що відповідає промисловим стандартам
Технічні характеристики (Приклад серії RT18):
- Струмові номінальні значення: 32A, 63A або 125A залежно від моделі
- Розміри запобіжників: картриджні запобіжники 10x38 мм, 14x51 мм або 22x58 мм
- Відповідність: стандартам IEC 60269-2 та GB/T 13539.2
- Монтаж: Стандартне кріплення на DIN-рейку 35 мм
- Матеріали: корпус з вогнестійкого пластику PA66-V0 з мідними контактами
Тримачі запобіжників для DIN-рейки чудово підходять для промислової автоматизації, панелей керування, фотоелектричних систем та комерційних електроустановок, де організований та зручний захист запобіжниками є важливим. Багато з них оснащені випробувальними точками, замками безпеки та модульними аксесуарами для розширеної функціональності в професійному застосуванні.

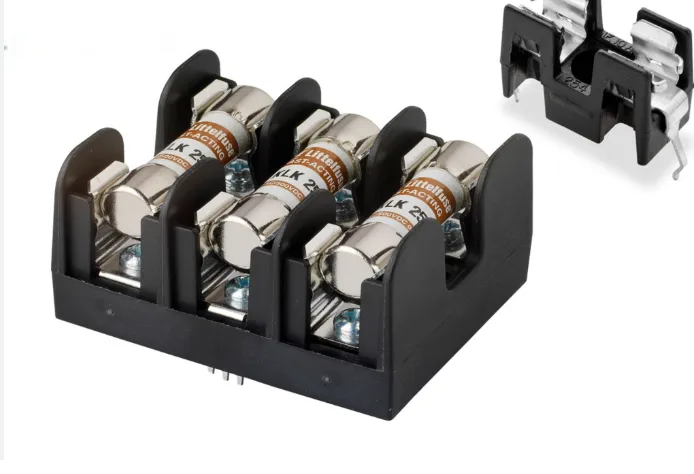

Тримачі запобіжників для панельного монтажу
Тримачі запобіжників для панельного монтажу призначені для встановлення через стінки корпусів або панелі керування, забезпечуючи доступну заміну запобіжників, зберігаючи при цьому електробезпеку. Ці тримачі працюють, створюючи безпечний монтажний інтерфейс, який ізолює запобіжник від прямого контакту, зберігаючи при цьому надійні електричні з'єднання.
Механізм кріплення зазвичай включає різьбові компоненти, які кріплять тримач до панелі, зі знімними кришками або тримачами, що забезпечують доступ до запобіжників з передньої частини панелі. Така конструкція дозволяє обслуговуючому персоналу швидко замінювати запобіжники, не відкриваючи основний корпус та не наражаючи себе на інші електричні небезпеки.
Тримачі для панельного монтажу часто мають додаткові функції безпеки, такі як захищені від дотику пальцями конструкції, що запобігають випадковому контакту з клемами під напругою, а деякі включають індикатори перегорання запобіжників для швидкої візуальної перевірки стану.
Тримачі запобіжників для друкованих плат (друкована плата)
Тримачі запобіжників для друкованих плат монтуються безпосередньо на друковані плати за допомогою методів поверхневого монтажу або наскрізного монтажу. Ці тримачі працюють, забезпечуючи компактне та надійне рішення для монтажу, яке інтегрує захист запобіжниками безпосередньо в електронні вузли.
Механізм спирається на точно розташовані контакти, які вирівнюються з розташуванням друкованої плати, щоб забезпечити належне електричне з'єднання, зберігаючи при цьому компактний розмір, необхідний у сучасній електроніці. Багато тримачів друкованих плат використовують пружинні контакти, які враховують допуски компонентів, забезпечуючи при цьому стабільне зчеплення.
Ці тримачі часто мають конструктивні особливості, що запобігають неправильному встановленню запобіжників, і можуть містити контрольні точки для усунення несправностей без їх видалення.
Затискачі запобіжників
Затискачі запобіжників являють собою найекономічніший варіант тримача запобіжника, що забезпечує базовий монтаж та електричне підключення з мінімальними додатковими функціями. Вони працюють за допомогою простих пружинних контактів, які фіксують торцеві кришки запобіжника, дозволяючи легко вставляти та виймати.
Хоча закриті тримачі не мають захисту від навколишнього середовища та розширених функцій, затискачі запобіжників пропонують переваги в тих випадках, коли вартість має вирішальне значення, а умови навколишнього середовища контролюються. Вони зазвичай використовуються в прототипуванні електроніки та тимчасових установках.
Керівництво з встановлення та підключення тримача запобіжника
Заходи безпеки перед встановленням
Перш ніж розпочати встановлення будь-якого тримача запобіжника, забезпечте електробезпеку, дотримуючись цих важливих запобіжних заходів:
- Ізоляція живленняЗавжди відключайте живлення від джерела та перевіряйте нульову енергію за допомогою відповідного випробувального обладнання.
- Блокування/маркуванняДотримуйтесь належних процедур LOTO, щоб запобігти випадковому повторному увімкненню.
- Засоби індивідуального захистуВикористовуйте відповідні ЗІЗ, включаючи захисні окуляри та ізольовані інструменти
- Аналіз схемиПеревірте, чи відповідають вимоги до кола вимогам тримача запобіжника.
Необхідні інструменти та матеріали
Для успішного монтажу потрібні відповідні інструменти та матеріали:
- Інструменти для зняття ізоляції дроту, розраховані на відповідний калібр дроту
- Обтискні інструменти, що підходять для різних типів клем
- Мультиметр для перевірки цілісності кола та напруги
- Термоусадочна трубка та термопістолет для захисту з'єднань
- Ізоляційна стрічка для додаткової ізоляції
- Монтажне обладнання, що відповідає типу тримача
Покроковий процес встановлення
Для тримачів запобіжників:
- Виберіть місце встановлення, забезпечивши достатній простір для заміни запобіжника
- Розріжте дріт кола у вибраній точці захисту
- Зніміть ізоляцію з кінців дроту до довжини, зазначеної виробником тримача
- Підключіть дроти до клем тримача, використовуючи відповідний метод завершення
- За потреби забезпечте безпеку всіх з'єднань та вживайте заходів захисту навколишнього середовища
- Встановіть запобіжник і перевірте правильність посадки
- Перевірте установку перед подачею повної потужності
Для тримачів для панельного монтажу:
- Позначте та просвердліть монтажний отвір відповідно до інструкцій виробника
- Встановіть основу тримача через отвір у панелі
- Закріпіть за допомогою наданих монтажних елементів
- Підключіть дроти схеми до задніх клем
- Встановіть тримач запобіжника та перевірте його безперебійну роботу
- Перевірте повну збірку
Типові помилки при встановленні, яких слід уникати
- Використання малого діаметра дроту, що створює падіння напруги або нагрівання
- Неправильне затягування клемних з'єднань
- Встановлення запобіжників з неправильними номіналами
- Недостатня герметизація в складних умовах
- Погане зняття натягу, яке з часом створює навантаження на з'єднання
Застосування тримачів запобіжників у різних галузях промисловості
Автомобільні електричні системи
В автомобілях тримачі запобіжників захищають критично важливі системи від пошкоджень через перевантаження по струму, забезпечуючи доступ до точок обслуговування. Сучасні автомобілі можуть містити десятки тримачів запобіжників у кількох місцях, кожен з яких захищає певні ланцюги, такі як освітлення, запалювання, впорскування палива або розважальні системи.
Автомобільні тримачі запобіжників повинні витримувати вібрацію, екстремальні температури та агресивне середовище, зберігаючи при цьому надійну роботу протягом усього терміну служби транспортного засобу. Багато з них оснащені системами кольорового кодування та чітким маркуванням, щоб допомогти технікам під час усунення несправностей та технічного обслуговування.
Морська та човнова електроніка
Морське середовище створює унікальні проблеми, що вимагають спеціалізованих конструкцій тримачів запобіжників. Водонепроникні тримачі запобіжників з рейтингом IP67 або вище захищають від проникнення солоної води, зберігаючи при цьому електричну цілісність у постійно рухомому середовищі човна.
Для таких застосувань часто потрібні луджені мідні компоненти та фурнітура з нержавіючої сталі для стійкості до корозії, а також надійні системи ущільнень, які зберігають захист навіть під впливом розпилювачів, занурення або миття під тиском.
Домашні електромонтажні роботи
У житлових приміщеннях тримачі запобіжників зазвичай використовуються в розподільних щитах, зовнішньому обладнанні та спеціальних ланцюгах, де традиційні автоматичні вимикачі не підходять. Тримачі запобіжників для дому повинні відповідати електричним нормам, забезпечуючи безпечний та доступний захист побутових кіл.
У сучасних домашніх установках все частіше використовуються тримачі запобіжників для систем сонячних панелей, зарядних станцій для електромобілів та інших застосувань з високим струмом, де певні характеристики запобіжників забезпечують кращий захист, ніж автоматичні вимикачі.
Захист промислового обладнання
Промислові тримачі запобіжників захищають дороге обладнання та технологічне обладнання від пошкоджень, мінімізуючи час простою під час технічного обслуговування. Для таких застосувань часто потрібні тримачі, розраховані на використання в суворих умовах, з високими температурами та сильною вібрацією.
Промислові тримачі запобіжників часто включають системи моніторингу, які забезпечують дистанційну індикацію стану запобіжників, що дозволяє обслуговуючому персоналу швидко виявляти та замінювати перегорілі запобіжники під час планового технічного обслуговування.
Вибір правильного тримача запобіжника для вашого застосування
Вибір оптимального тримача запобіжника вимагає ретельного врахування кількох факторів:
- Поточний рейтингТримач повинен бути розрахований щонайменше на максимальний безперервний струм, очікуваний у колі, з відповідним зниженням номінальних характеристик залежно від температури та умов навколишнього середовища.
- Вимоги до напругиНомінальна напруга повинна перевищувати максимальну напругу системи з відповідними запасами міцності. Це включає врахування перехідних перенапруг, які можуть виникати під час комутаційних операцій.
- Екологічні факториВраховуйте діапазони температур, вплив вологи, хімічний вплив, рівень вібрації та інші фактори навколишнього середовища, які можуть вплинути на продуктивність.
- Фізичні обмеженняПростір для монтажу, вимоги до доступу та механічні обмеження можуть обмежувати вибір тримачів та впливати на остаточний вибір.
- Стандарти сертифікаціїЗастосування може вимагати спеціальних сертифікатів, таких як UL 4248 для Північної Америки або IEC 60127-6 для міжнародного використання.
Усунення поширених проблем із тримачем запобіжника
Слабкі з'єднання та поганий контакт
Симптоми включають переривчасту роботу, падіння напруги та нагрівання в точках з'єднання. Це часто є результатом недостатнього крутного моменту затягування клем, корозії або зносу контактів з часом.
Рішення включають очищення контактів, повторне затягування з'єднань відповідно до специфікацій та заміну зношених компонентів. Регулярна перевірка та технічне обслуговування можуть запобігти більшості проблем із з'єднаннями.
Проблеми з перегрівом
Надмірне нагрівання вказує на проблеми зі з'єднаннями, надмірно великі запобіжники або недостатню вентиляцію. Перегрів може призвести до незворотного пошкодження тримача та навколишніх компонентів.
Вирішіть проблему перегріву, перевіривши правильність номіналів запобіжників, покращивши вентиляцію, перевіривши з'єднання та переконавшись, що тримач відповідає тепловим вимогам застосування.
Корозія та шкода навколишньому середовищу
Вплив навколишнього середовища може спричинити контактну корозію, пошкодження ущільнень та погіршення стану корпусу. Це особливо поширене явище в морському, автомобільному та зовнішньому застосуванні.
Профілактика включає використання належним чином розрахованих тримачів з відповідним ущільненням, нанесення захисних покриттів, де це необхідно, та дотримання графіків регулярних перевірок.
Неправильний вибір запобіжника
Використання запобіжників з неправильними номіналами або характеристиками може перешкодити належному захисту або спричинити небажані збої. Це включає як номінали перевантаження по струму, так і інші характеристики, такі як криві витримки часу.
Переконайтеся, що вибір запобіжника відповідає як вимогам захисту кола, так і специфікаціям власника. За потреби зверніться до документації виробника та електричних норм.
Найкращі практики технічного обслуговування та безпеки
Регулярне технічне обслуговування забезпечує надійну роботу тримача запобіжника та подовжує термін служби:
- Візуальний оглядПід час планового технічного обслуговування перевіряйте наявність ознак перегріву, корозії, механічних пошкоджень або нещільних з'єднань.
- Перевірка з'єднанняПеріодично перевіряйте герметичність клем та за потреби очищуйте з'єднання, щоб підтримувати низький опір.
- Захист навколишнього середовищаПеревірте цілісність герметичності та замініть прокладки або ущільнення, що мають ознаки пошкодження.
- ДокументаціяВедіть записи про заміну запобіжників, включаючи номінали та дати заміни, щоб виявити потенційні проблеми з ланцюгом.
- Дотримання техніки безпекиЗабезпечте відповідність усіх робіт чинним електротехнічним нормам та стандартам безпеки, а також належним процедурам блокування/маркування.
Майбутнє технології тримачів запобіжників
Еволюція електричних систем стимулює інновації в конструкції тримачів запобіжників:
- Розумний моніторинг: Удосконалені тримачі містять датчики та можливості зв'язку для забезпечення дистанційного моніторингу стану та можливостей прогнозного обслуговування.
- Покращені матеріалиНові матеріали пропонують кращу стійкість до корозії, вищі температурні показники та покращені електричні характеристики.
- Функції інтеграціїСучасні конструкції тісніше інтегруються із системами керування, забезпечуючи розширені можливості діагностики та системної інтеграції.
- МініатюризаціяПостійна мініатюризація забезпечує захист у дедалі компактніших електронних пристроях, зберігаючи при цьому повну функціональність.
Висновок
Розуміння як працює тримач запобіжника розкриває складну інженерію, що стоїть за цими, здавалося б, простими компонентами. Від точної конструкції контактів, яка забезпечує надійний потік струму, до захисту навколишнього середовища, що дозволяє працювати в суворих умовах, тримачі запобіжників відіграють вирішальну роль у безпеці та надійності електричної системи.
Незалежно від того, чи встановлюєте ви автомобільні аксесуари, підключаєте морську електроніку чи проектуєте промислові системи керування, правильний вибір та встановлення тримача запобіжника захищає як обладнання, так і персонал від ураження електричним струмом. Ключ полягає у відповідності можливостей тримача вимогам застосування, а також у дотриманні належних методів встановлення та обслуговування.
Під час роботи з електричними системами ніколи не йдіть на компроміс щодо безпеки чи якості. У разі сумнівів проконсультуйтеся з кваліфікованими електриками та завжди дотримуйтесь чинних норм і стандартів. Ваші інвестиції в належну технологію тримачів запобіжників сьогодні запобігають дорогим поломкам та небезпечним ситуаціям завтра.
