Bakit Karamihan sa mga Installer ay Nagbabayad Nang Sobra para sa Pagsunod sa Rapid Shutdown
Huwag isakripisyo ang mga margin ng kita para lamang matugunan ang mga kinakailangan sa pagsunod. Maraming mga installer ang bulag na pumipili ng distributed architecture para sa Pagsunod sa Rapid Shutdown, naniniwalang ito lamang ang paraan upang maaprubahan ang NEC 690.12. Ang katotohanan? Ang firefighter safety switch ng VIOX na sinamahan ng centralized architecture ay pumasa sa inspeksyon habang binabawasan ang mga gastos sa BOM ng 30%. Sinusuri ng pagsusuring ito ang tunay na pagkakaiba sa gastos sa pagitan ng distributed at centralized solar system, na nagpapakita kung saan nawawalan ng pera ang mga EPC at distributor—at kung paano ito mababawi.
Ang industriya ng solar ay nahaharap sa isang paulit-ulit na pagkalito sa pagitan ng mga kinakailangan sa paghihiwalay at pag-shutdown. Ang mga tradisyunal na DC disconnect ay nagsisilbi sa mga pangangailangan sa pagpapanatili, habang tinutugunan ng rapid shutdown ang kaligtasan ng mga bumbero sa panahon ng mga emergency. Ang pag-unawa sa pagkakaibang ito ay tumutukoy kung ang iyong susunod na komersyal na proyekto ay naghahatid ng mga katanggap-tanggap na margin o nagiging isang paglampas sa gastos.
Ang Pagkalito: Ang DC Isolation Ay Hindi Rapid Shutdown
Ano Talaga ang Ginagawa ng mga DC Disconnect
Ang mga DC disconnect switch ay nagbibigay ng manu-manong paghihiwalay para sa gawaing pagpapanatili. Binabaliktad ng mga electrician ang mga switch na ito upang lumikha ng isang pisikal na break sa circuit, na pinipigilan ang daloy ng kuryente upang ligtas na maserbisyuhan ng mga technician ang mga inverter o i-troubleshoot ang mga koneksyon ng string. Ang prosesong ito ay tumatagal ng ilang minuto at nangangailangan ng pisikal na pag-access sa kagamitan. Natutugunan ng mga DC disconnect ang mga kinakailangan para sa regular na pagpapanatili ngunit nabigo upang matugunan ang mga sitwasyong pang-emergency kung saan kailangan ng mga unang responder ang agarang pagbawas ng boltahe sa buong array.
Ang pangunahing pagkakaiba sa pagitan ng mga DC isolator at circuit breaker ay nakasalalay sa kanilang bilis ng pagtugon at mga kakayahan sa automation. Ang mga isolation device ay nangangailangan ng manu-manong operasyon, habang ang mga rapid shutdown system ay dapat na awtomatikong mag-activate kapag nadiskonekta ang AC power o nakikipag-ugnayan ang mga emergency switch.
Ipinaliwanag ang mga Kinakailangan ng NEC 690.12
Ang 2017 NEC revision ay lumipat mula sa array-level patungo sa module-level rapid shutdown, na nagtatatag ng mahigpit na mga kinakailangan sa boltahe at timing:
- Sa loob ng array boundary (sa loob ng 1 talampakan ng perimeter ng array): ang mga kontroladong conductor ay dapat bumaba sa ≤80V sa loob ng 30 segundo ng pagsisimula ng shutdown
- Sa labas ng array boundary: ang mga kontroladong conductor ay dapat umabot sa ≤30V sa loob ng 30 segundo
- Mga paraan ng pag-activate: pagkawala ng utility power, pagpapatakbo ng isang madaling mapupuntahan na switch, o awtomatikong pagtuklas ng nakalistang kagamitan

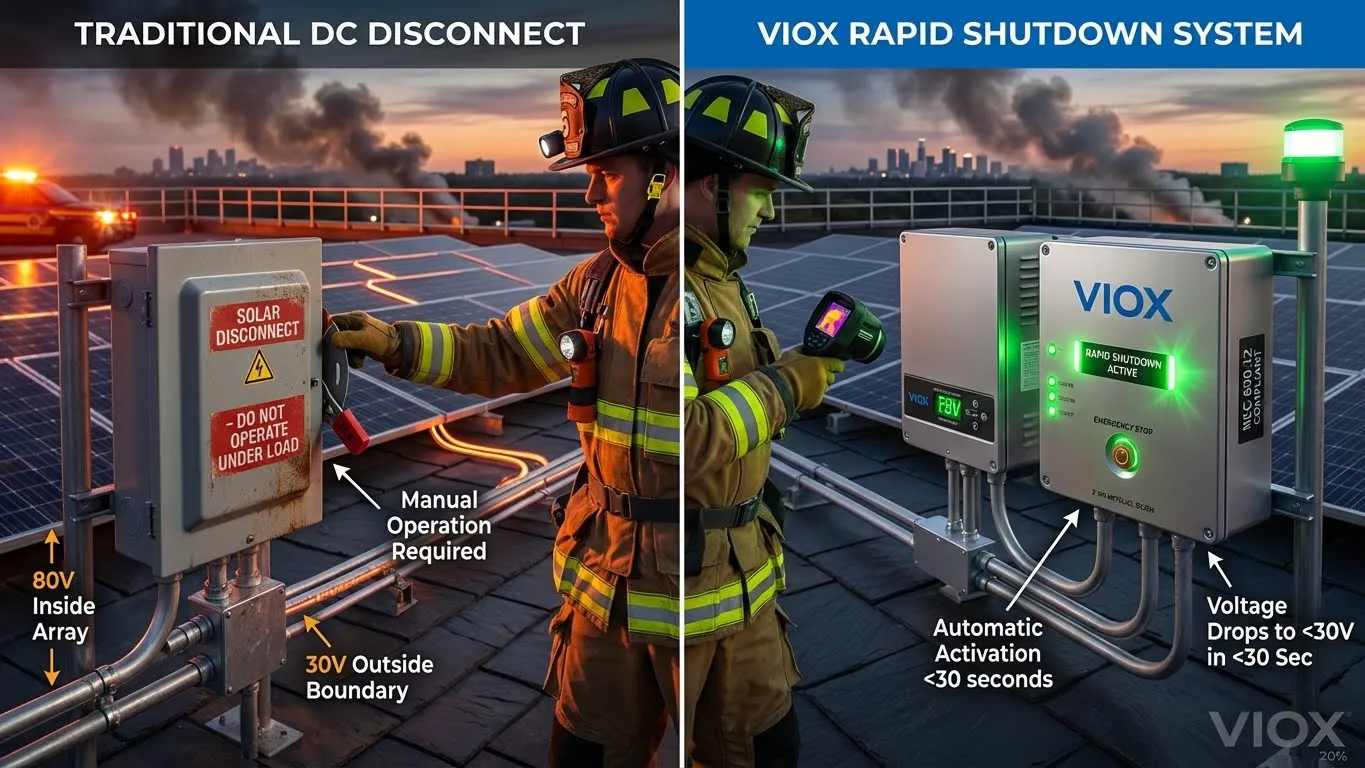

Ang mga pagtutukoy na ito ay umiiral upang protektahan ang mga bumbero na nagsasagawa ng mga operasyon sa bubong sa panahon ng mga sunog sa istraktura. Ang mga tradisyunal na string inverter system ay nagpapanatili ng mga mapanganib na antas ng boltahe ng DC kahit na kapag ang AC breaker ay nag-trips, na lumilikha ng mga panganib sa pagkabigla para sa mga emergency responder. Ang mga kinakailangan sa kaligtasan ng rapid shutdown ay nag-uutos na ang mga PV system ay dapat na mag-de-energize nang mabilis nang walang manu-manong interbensyon sa bawat module.
Ang 2023 NEC Updates at Exceptions
Ang 2023 NEC cycle ay nagpakilala ng mga kritikal na paglilinaw na hindi napapansin ng maraming installer. Exception No. 2 sa ilalim ng 690.12 ay partikular na nagbubukod sa kagamitan ng PV sa mga hindi nakapaloob na nakahiwalay na istraktura kabilang ang mga istraktura ng lilim ng paradahan, mga carport, at mga solar trellis. Kinikilala ng pagbubukod na ito na ang mga bumbero ay bihirang magsagawa ng mga operasyon sa pagpapasok ng hangin sa bubong sa mga bukas na panig na istraktura kung saan natural na nakakatakas ang init at usok.
Gayunpaman, ang pagbubukod na ito ay nalalapat lamang sa mga ground-mounted o detached structure installation. Ang mga rooftop commercial at residential system ay nangangailangan pa rin ng buong Pagsunod sa Rapid Shutdown sa ilalim ng NEC 690.12(B). Mahalaga ang pagkakaiba para sa pagpaplano ng gastos: ang isang 500kW carport installation ay maaaring makatipid ng $15,000-$25,000 sa pamamagitan ng pag-aalis ng rapid shutdown hardware, habang ang isang katumbas na rooftop system ay dapat isama ang gastaing ito.

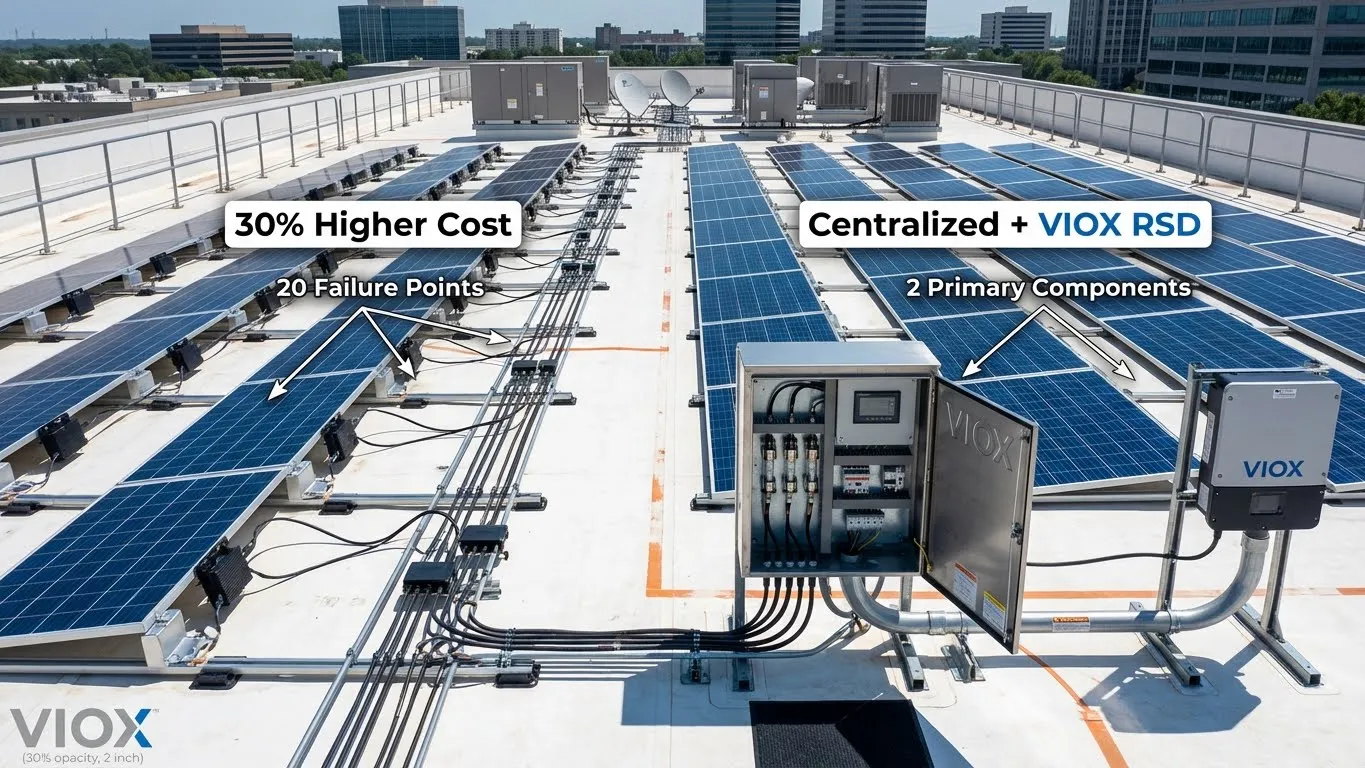

Ang Arkitektura Dilemma: Distributed vs. Centralized Systems
Distributed Architecture: Microinverters at Power Optimizers
Ang mga distributed system ay naglalagay ng electronics sa bawat solar module, na agad na nagko-convert ng DC sa AC (microinverters) o nag-o-optimize ng power output bago ipadala ang DC sa isang central inverter (power optimizers). Ang parehong mga diskarte ay nagbibigay ng likas na module-level rapid shutdown dahil ang mga MLPE (Module-Level Power Electronics) na mga bahagi ay humihinto sa power conversion kapag nadiskonekta ang AC.
Mga bentahe ng distributed architecture:
- Built-in na pagsunod sa NEC 690.12 nang walang karagdagang hardware
- Ang independiyenteng MPPT bawat module ay nagpapalaki ng pag-aani ng enerhiya sa ilalim ng bahagyang pagtatabing
- Agad na tinutukoy ng granular performance monitoring ang mga nabibigong module
- Pinapasimple ng pinasimple na mga kable ang mga high-voltage DC cable run
- Binabawasan ng mas mababang boltahe ng DC ang panganib sa pagkabigla sa panahon ng pag-install
Mga disadvantages na nakakaapekto sa mga margin ng distributor:
- Premium sa gastos ng hardware: $0.15-$0.25 bawat watt na mas mataas kaysa sa mga string inverter
- Nadagdagang mga punto ng pagkabigo: 20-module system = 20 potensyal na punto ng pagkabigo vs. 1 inverter
- Limitadong komersyal na scalability: Ang pag-install ng 400 microinverter sa isang 150kW system ay nangangailangan ng 6-8 karagdagang oras ng paggawa
- Pagiging kumplikado ng warranty: pagsubaybay sa mga serial number at mga proseso ng RMA para sa daan-daang MLPE unit
- Thermal stress: ang mga rooftop-mounted electronics ay nahaharap sa matinding temperatura na nagpapababa sa lifespan
Ang distributed vs. centralized photovoltaic comparison ay nagpapakita na ang mga MLPE system ay gumagana nang maayos para sa mga residential installation sa ilalim ng 15kW ngunit nahaharap sa pagbaba ng mga kita sa mga komersyal na proyekto sa itaas ng 100kW kung saan ang gastos bawat watt ay nagiging kritikal.
Centralized Architecture: String Inverters Nang Walang MLPE
Ang mga tradisyunal na centralized system ay nagkokonekta ng maraming string ng mga module sa isang solong lokasyon ng inverter. Ang topology na ito ay nangingibabaw sa komersyal na solar sa loob ng mga dekada dahil sa mas mababang mga gastos sa hardware, mas mataas na mga rating ng kahusayan (98%+ vs. 96-97% para sa MLPE), at pinasimple na pagpapanatili.
Ang kalamangan bago ang 2017:
Ang mga string inverter ay nagkakahalaga ng $0.10-$0.12 bawat watt na naka-install kumpara sa $0.25-$0.30 para sa mga microinverter system. Ang isang 200kW komersyal na system ay nakatipid ng $26,000-$36,000 sa mga gastos sa hardware lamang gamit ang centralized architecture.
Ang 2017 NEC challenge:
Inalis ng mga kinakailangan sa module-level rapid shutdown ang pagiging posible ng mga purong string inverter system sa mga rooftop installation. Kung walang mga MLPE component, hindi maaaring bawasan ng mga string system ang boltahe sa mga ligtas na antas sa loob ng 1-foot array boundary. Ipinagpalagay ng industriya na ang distributed architecture ay naging mandatory para sa pagsunod.
Ang pagpapalagay na ito ay lumikha ng isang maling pagpipilian. Mga solar combiner box na may pinagsamang mga kakayahan sa rapid shutdown, na sinamahan ng mga string-level shutdown device, ay nagpapahintulot sa centralized architecture na matugunan ang mga kinakailangan ng NEC 690.12 nang hindi naglalagay ng MLPE sa bawat module.
Ang VIOX Solution: String-Level Rapid Shutdown Technology
Paano Nakakamit ng Centralized Architecture ang Mababang Gastos na Pagsunod

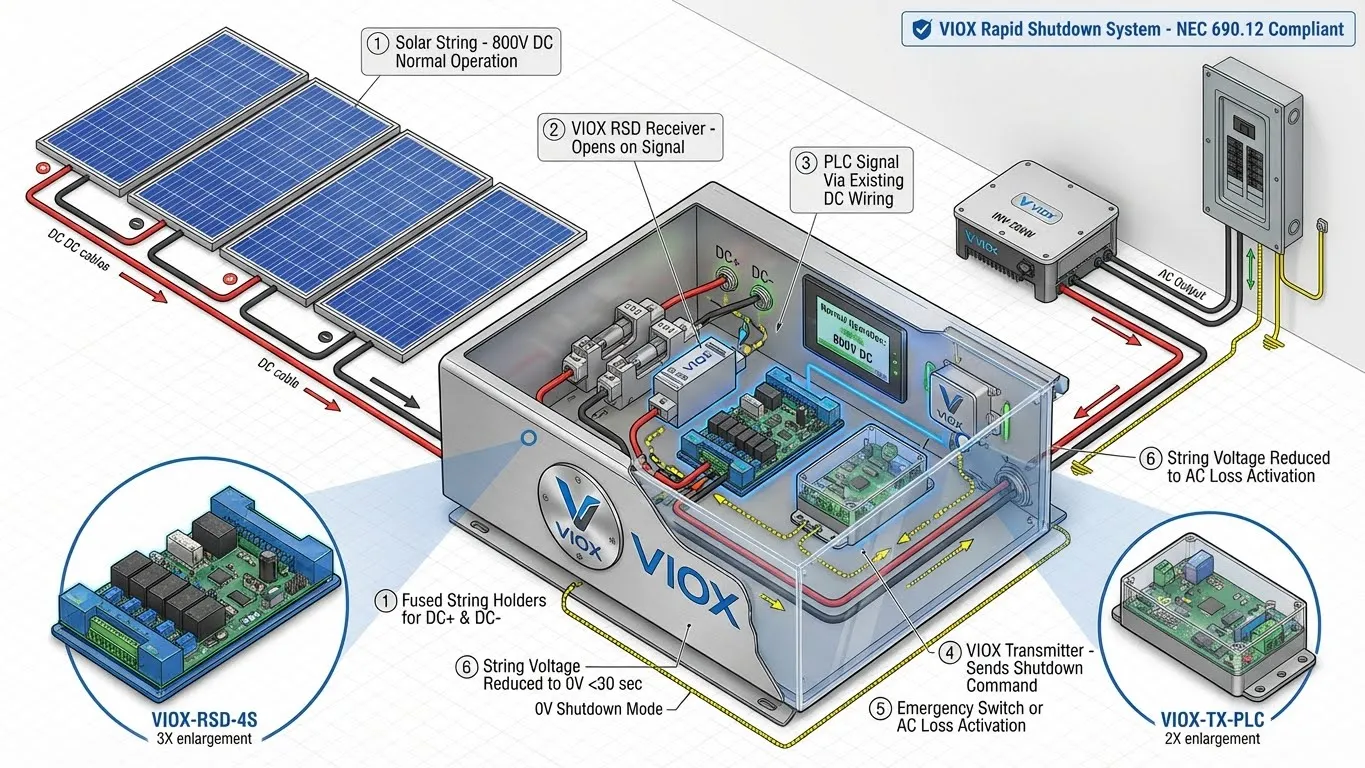

Pinupunan ng mga VIOX rapid shutdown device ang agwat sa pagitan ng ekonomiya ng string inverter at mga kinakailangan ng NEC 690.12. Kasama sa system architecture ang tatlong component:
- Module-level o dual-module rapid shutdown receivers: Maliliit na kagamitan na ikinakabit sa mga pagitan sa kahabaan ng mga string run. Para sa mga rooftop installation (kung saan ganap na naaangkop ang NEC 690.12), ang mga receiver ay dapat na ikabit sa antas ng module (isa bawat module) o dual/quad-module level (isa bawat 2-4 na module) upang makamit ang ≤80V sa loob ng boundary ng array. Ang mga string-level receiver (isa bawat string) ay gumagana lamang para sa mga ground-mount o detached structure installation na kwalipikado para sa Exception No. 2.
- PLC-based transmitter: Ikinakabit malapit sa inverter, nagpapadala ng mga command sa pagpatay sa pamamagitan ng powerline carrier signal sa pamamagitan ng umiiral na DC wiring
- Emergency initiation switch: Pulang mushroom-style na switch sa madaling puntahan na lokasyon na nagti-trigger sa transmitter kapag pinindot o kapag nadiskonekta ang AC power
Kapag nag-initiate ang shutdown, ang transmitter ay nagpapadala ng signal sa pamamagitan ng mga DC cable. Natutukoy ng mga receiver ang signal na ito at binubuksan ang mga relay contact, na lumilikha ng pisikal na pagkakahiwalay sa circuit. Ang aksyon na ito ay nagpapababa ng string voltage sa zero sa loob ng 10-30 segundo, na lumalampas sa mga kinakailangan sa timing ng NEC 690.12.
Kritikal na kalamangan sa mga MLPE system:
Ang halaga ng mga VIOX receiver ay ₱12-₱18 bawat module kumpara sa ₱45-₱65 para sa mga power optimizer o ₱85-₱120 para sa mga microinverter. Ang isang 100kW system (300 modules) na gumagamit ng mga dual-module shutdown device ay nangangailangan ng 75-150 receiver (₱900-₱2,700 para sa dual-module configuration) kumpara sa 300 MLPE unit (₱13,500-₱36,000).
Pagsasama ng System sa mga String Inverter
Ang Mga DC isolation switch na kinakailangan para sa mga solar PV system gumagana kasabay ng mga rapid shutdown device sa halip na palitan ang mga ito. Kasama sa karaniwang disenyo ng system ang:
- Mga String combiner na may integrated rapid shutdown receiver at DC surge protection
- Pangunahing DC disconnect para sa manual isolation sa panahon ng maintenance (hiwalay sa rapid shutdown function)
- String inverter (anumang brand na tugma sa SunSpec rapid shutdown protocol)
- AC surge protection sa output ng inverter (pinapasimple ng mga centralized system Paglalagay at paglaki ng SPD)
Pinapanatili ng configuration na ito ang mga kalamangan sa gastos ng mga string inverter habang tinutugunan ang mga kinakailangan sa pagbawas ng boltahe sa antas ng module. Ang VIOX combiner box ay nagsisilbing integration point, na naglalaman ng mga string fuse, surge protection, monitoring circuit, at rapid shutdown control electronics sa isang solong outdoor-rated enclosure.
Sertipikasyon at Pagtanggap ng AHJ
Ang mga VIOX rapid shutdown system ay may hawak na UL 1741 PVRSS (Photovoltaic Rapid Shutdown System) na sertipikasyon at sumusunod sa mga protocol ng komunikasyon ng SunSpec Alliance. Tinitiyak ng sertipikasyon na ito ang pagiging tugma sa mga pangunahing brand ng string inverter kabilang ang SMA, Fronius, SolarEdge (mga string model), Solis, Growatt, at iba pa na sumusuporta sa mga SunSpec rapid shutdown command.
Ang pagtanggap ng Local Authority Having Jurisdiction (AHJ) ay nakasalalay sa wastong dokumentasyon:
- UL listing sa antas ng system na nagpapakita ng string inverter + VIOX RSD na kombinasyon na sinubok nang magkasama
- Manwal ng pag-install na nagpapakita ng pagsunod sa NEC 690.12(B)(1) at (B)(2)
- Pag-label ayon sa mga kinakailangan ng NEC 690.12(D) sa lokasyon ng rapid shutdown switch at DC equipment
- Pagsubok sa pagpapatunay ng boltahe sa panahon ng huling inspeksyon gamit ang mga aprubadong paraan ng pagsukat
Ipinapakita ng karanasan sa field ang 95%+ na first-inspection pass rate kapag nagbibigay ang mga installer ng kumpletong mga pakete ng dokumentasyon. Ang natitirang 5% ay karaniwang nauugnay sa mga error sa pag-label o mga isyu sa pagiging madaling puntahan ng switch sa halip na mga pangunahing tanong sa pagsunod sa system.
Pagsusuri sa Gastos: Ang Tunay na Numero sa Likod ng Rapid Shutdown Compliance
Detalyadong Paghahambing ng BOM para sa 100kW Commercial System
| Tampok/Metric | Distributed (Microinverters/Optimizers) | Centralized (String + VIOX RSD) | Pagkakaiba sa Gastos |
|---|---|---|---|
| Paunang Gastos sa Hardware | ₱28,000-₱32,000 (300 MLPE unit @ ₱93-₱107 bawat isa) | ₱11,000-₱13,500 (inverter ₱8,000 + combiner ₱1,200 + RSD ₱1,800-₱4,300) | -60% (₱16,500-₱18,500 na savings) |
| Mga Oras ng Paggawa sa Pag-install | 68-76 oras (pag-mount ng MLPE, AC trunk cable, maraming connection point) | 42-48 oras (string wiring, solong combiner, inverter commissioning) | -35% (26-28 oras na natipid) |
| Gastos ng BOM bawat kW | ₱280-₱320/kW | ₱110-₱135/kW | -60% (₱170-₱185/kW na savings) |
| System MTBF | 15-18 taon (tagal ng buhay ng MLPE component) | 20-25 taon (tagal ng buhay ng inverter/combiner) | +28% na pagiging maaasahan |
| Mga Tuntunin ng Warranty | 10-25 taon (nag-iiba ayon sa manufacturer, nangangailangan ng indibidwal na pagsubaybay sa unit) | 10 taon inverter + 10 taon RSD system (dalawang component) | Pinasimple na proseso ng RMA |
| Gastos sa Pagpapanatili (Taon 5-25) | ₱8,500-₱12,000 (MLPE replacement 12-15% failure rate) | ₱2,800-₱4,200 (inverter replacement nang isang beses) | -68% (₱5,700-₱7,800 na savings) |
| Rating ng Scalability | Mahina para sa >150kW (matinding paggawa) | Napakahusay (linear na pag-scale sa MW-scale) | 3-5× mas mabilis na pag-deploy sa malalaking proyekto |
| Bilang ng Punto ng Pagkasira | 300 puntos (bawat MLPE unit ay independent) | 2-4 puntos (inverter, transmitter, receivers) | -98% pagiging kumplikado ng pagkasira |
| Pagpapatunay ng Pagsunod | Subukan ang bawat MLPE unit nang isa-isa o gumamit ng monitoring system | Single-point voltage test sa combiner + transmitter signal verification | 80% mas mabilis na inspeksyon |
| Availability ng Pamalit na Bahagi | Kailangan ang eksaktong tugmang modelo, panganib ng pagkaluma pagkatapos ng 10-15 taon | Pamalit na standard inverter, ang mga RSD receiver ay cross-compatible sa iba't ibang henerasyon | Mas mababang panganib ng pagkaluma |

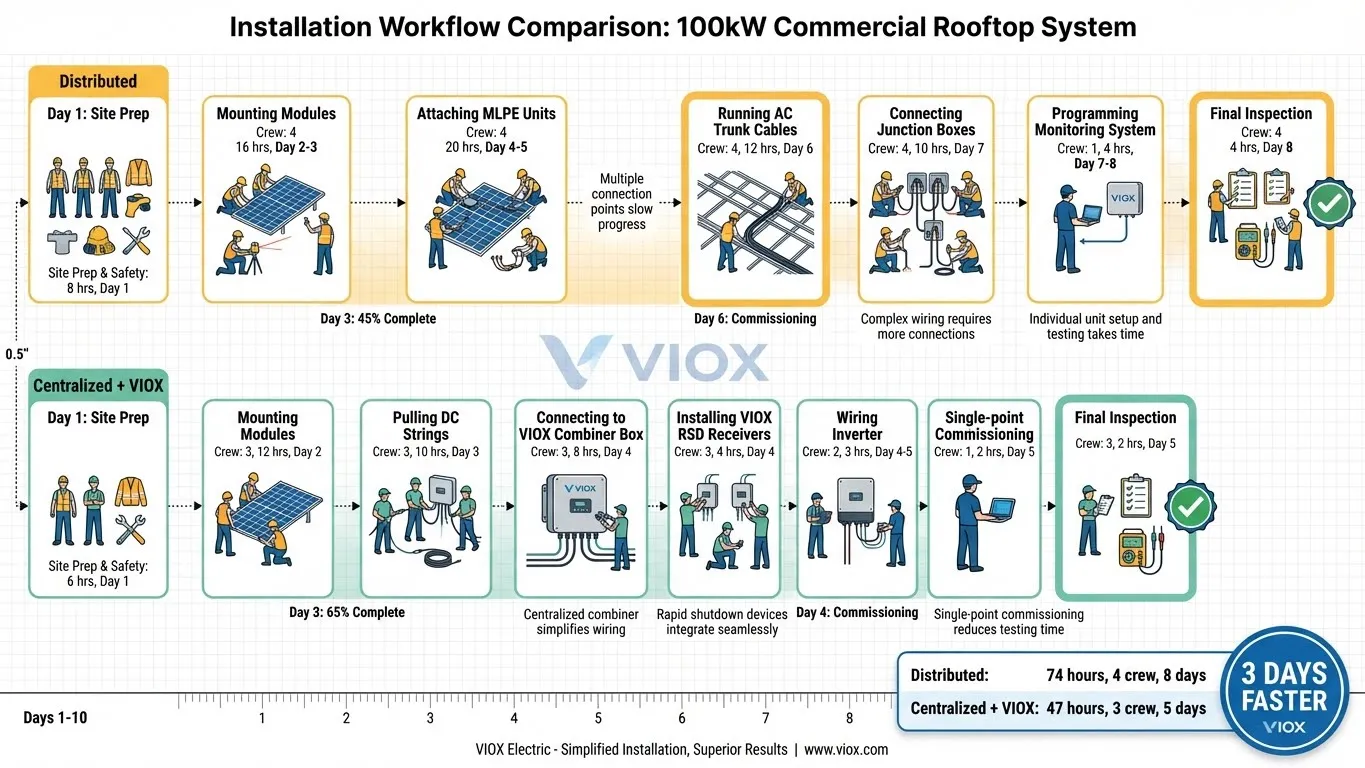

Paghahambing ng Oras ng Pag-install
Ang paggawa ay kumakatawan sa 40-50% ng kabuuang halaga ng sistema sa mga komersyal na proyekto. Ang distributed vs. centralized na pagkasira ng oras ng pag-install ay nagpapakita ng mga nakatagong gastos:
Distributed architecture (halimbawa ng microinverter):
- Pag-install ng module: 20 oras
- Pag-mount at pag-wire ng MLPE: 28 oras
- Pag-install ng AC trunk cable: 12 oras
- Pag-verify ng koneksyon: 8 oras
- Pag-komisyon ng sistema: 6 oras
- Kabuuan: 74 oras para sa 100kW na sistema
Centralized architecture na may VIOX RSD:
- Pag-install ng module: 20 oras
- Pag-wire ng string sa combiner: 14 oras
- Pag-install ng combiner at inverter: 6 oras
- Pag-install ng RSD receiver: 3 oras
- Pag-komisyon ng sistema: 4 oras
- Kabuuan: 47 oras para sa 100kW na sistema
Sa $65-$85 bawat oras ng paggawa (kabilang ang overhead), ang centralized architecture ay nakakatipid ng $1,755-$2,295 sa paggawa sa pag-install bawat 100kW. Sa isang 500kW na komersyal na proyekto, ito ay katumbas ng $8,775-$11,475 sa direktang pagtitipid sa paggawa—sapat upang masakop ang buong halaga ng hardware ng rapid shutdown.

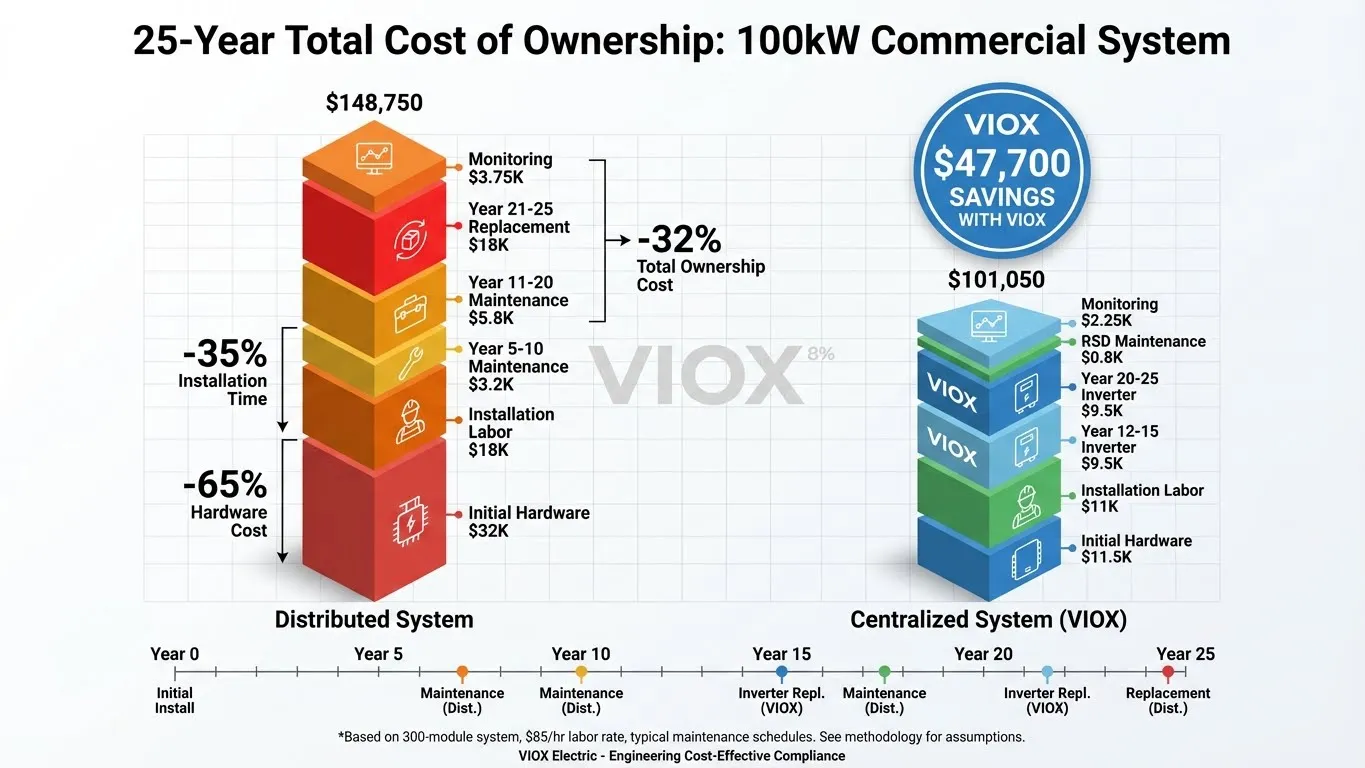

25-Taong Kabuuang Halaga ng Pagmamay-ari
Ang mga pangmatagalang gastos sa pagpapanatili ay naghihiwalay sa mga proyektong may ekonomikong posibilidad mula sa mga instalasyong nagpapalugi. Tamang paglaki ng combiner box binabawasan ang mga gastos sa pagpapalawak sa hinaharap, ngunit ang pangunahing pagpili ng arkitektura ay tumutukoy sa pasanin sa pagpapanatili.
Mga gastos ng distributed system sa loob ng 25 taon (bawat 100kW):
- Paunang pag-install: $106,000-$118,000
- Taon 5-10 pagpapalit ng MLPE (8% pagkasira): $3,200
- Taon 11-20 pagpapalit ng MLPE (15% pagkasira): $5,800
- Taon 21-25 pagtatapos ng buhay ng inverter/MLPE: $18,000
- Mga bayarin sa monitoring system: $3,750
- Kabuuang gastos sa loob ng 25 taon: $136,750-$148,750
Mga gastos ng centralized system sa loob ng 25 taon (bawat 100kW):
- Paunang pag-install: $76,000-$82,000
- Taon 12-15 pagpapalit ng inverter: $9,500
- Taon 20-25 pangalawang pagpapalit ng inverter: $9,500
- Pagpapanatili ng RSD system: $800
- Mga bayarin sa monitoring system: $2,250
- Kabuuang gastos sa loob ng 25 taon: $98,050-$104,050
Ang centralized architecture ay naghahatid ng $38,700-$44,700 mas mababang kabuuang halaga ng pagmamay-ari sa buong buhay ng sistema—isang 28-30% na pagbawas sa pangmatagalang gastos. Para sa mga distributor na nag-aalok ng mga serbisyo ng EPC na may mga garantiya sa pagganap, ang pagkakaibang ito ay tumutukoy kung natutugunan ng mga proyekto ang mga pro forma na pinansiyal na proyekto.
Pagsusuri sa Katotohanan ng Pag-install at Pagpapanatili
Mga Kinakailangan sa Paggawa at Kahusayan ng Crew
Ang mga distributed system ay nangangailangan ng mga electrical contractor na pamahalaan ang daan-daang indibidwal na punto ng koneksyon. Sa isang 300-module na pag-install, ang mga crew ay dapat:
- Ikabit ang 300 MLPE unit sa racking (ang mga detalye ng torque ay nag-iiba ayon sa tagagawa)
- Gumawa ng 600 DC na koneksyon (positibo at negatibo bawat module)
- Magpatakbo ng mga AC trunk cable at mag-install ng mga junction box bawat 10-15 module
- I-program at i-verify ang 300 device gamit ang mga monitoring system na partikular sa tagagawa
- Lagyan ng label ang bawat MLPE unit ng serial number para sa pagsubaybay sa warranty
Ang mga centralized system na may VIOX rapid shutdown ay nagbabawas ng mga punto ng koneksyon ng 85-90%:
- I-wire ang mga module sa mga string ng 10-15 panel (20-30 string sa kabuuan)
- Tapusin ang mga string sa combiner box (20-30 punto ng koneksyon)
- Mag-install ng mga rapid shutdown receiver (karaniwan ay 15-20 units para sa string-level, o 75-150 para sa dual-module receivers)
- I-commission ang single inverter at transmitter
- I-verify ang operasyon ng sistema sa pamamagitan ng pagsukat ng boltahe sa combiner
Ang mga may karanasang crew ay nag-uulat ng 40-50% na mas mabilis na oras ng pag-install sa mga sentralisadong sistema. Ang kalamangan na ito sa kahusayan ay lumalaki sa malalaking komersyal na proyekto kung saan ang pag-iskedyul ng paggawa at logistik ng site ay nagiging mga driver ng gastos.
Mga Konsiderasyon sa Warranty at Pagpapalit
Ang mga tagagawa ng MLPE ay nag-aalok ng 10-25 taong warranty, ngunit ang logistik ng pagpapalit ay lumilikha ng mga nakatagong gastos. Kapag nabigo ang isang microinverter sa ika-8 taon:
- Kinikilala ng sistema ng pagsubaybay ang module na may mahinang pagganap
- Nag-iskedyul ang contractor ng service call (minimum na 2-oras na bayad)
- Hinahanap ng technician ang partikular na panel sa bubong
- Ang module ay dapat na bahagyang i-unrack upang ma-access ang microinverter
- Ipinapadala ang kapalit na unit mula sa tagagawa (2-7 araw na lead time)
- Ang pag-install ay nangangailangan ng katugmang modelo (panganib ng pagkaluma)
- Ina-update ang sistema ng pagsubaybay gamit ang bagong serial number
Ang prosesong ito ay nagkakahalaga ng $180-$320 bawat unit na pagpapalit kasama ang paggawa. Sa 12-15% na failure rates sa loob ng 25 taon, ang isang 300-module system ay nag-a-average ng 36-45 na pagpapalit na nagkakahalaga ng $6,480-$14,400 sa mga gastos sa serbisyo.
Ang mga pagkabigo sa sentralisadong sistema ay kinabibilangan ng mas kaunting mga bahagi. Ang pagpapalit ng inverter (karaniwan ay isang beses sa loob ng 25 taon) ay nagkakahalaga ng $2,500-$3,500 kasama ang paggawa para sa isang 100kW unit. Ang mga VIOX rapid shutdown receiver ay bihirang mabigo (relay-based na disenyo na walang thermal stress mula sa power conversion), ngunit ang pagpapalit ay tumatagal ng 15-20 minuto kung kinakailangan.
Scalability para sa mga Komersyal na Proyekto
Ang ekonomiya ay dramatikong nagbabago sa mga proyekto na higit sa 250kW. Ang distributed architecture ay nangangailangan ng proporsyonal na pagtaas sa mga MLPE unit at connection points—ang isang 500kW system ay nangangailangan ng 1,500 microinverters at kaugnay na mga kable. Ang paggawa sa pag-install ay linearly na nag-i-scale, na lumilikha ng 150-180 oras ng paggawa kumpara sa 85-95 oras para sa mga sentralisadong sistema.
Ang malalaking komersyal na proyekto ay nakikinabang mula sa kakayahan ng sentralisadong arkitektura na pagsamahin ang mga kagamitang elektrikal. Ang isang 1MW rooftop installation gamit ang VIOX rapid shutdown ay maaaring kabilangan ng:
- 4× 250kW string inverters
- 2× malalaking combiner boxes (40-60 strings bawat isa)
- 2× rapid shutdown transmitters
- 200-250 string-level o 600-750 dual-module rapid shutdown receivers
Binabawasan ng configuration na ito ang mga failure points sa ilalim ng 10 kritikal na bahagi habang pinapanatili ang buong pagsunod sa NEC 690.12. Ang pinasimpleng disenyo ay nagbibigay-daan sa mas mabilis na pag-troubleshoot, mas madaling pagpapalawak, at mas mababang gastos sa insurance dahil sa pinababang bilang ng bahagi.
Kailan Pipiliin ang Bawat Arkitektura: Matapat na Gabay sa Aplikasyon
Mga Ideal na Senaryo para sa Sentralisado + VIOX RSD
Ang VIOX sentralisadong arkitektura na may rapid shutdown ay naghahatid ng maximum na ROI sa mga proyekto na may mga katangiang ito:
Mga best-fit na aplikasyon:
- Bukas na komersyal na mga bubong na may minimal na pagtatabing mula sa kagamitan sa HVAC, parapets, o kalapit na mga istraktura
- Bagong konstruksyon kung saan ang layout ng bubong ay maaaring ma-optimize sa panahon ng yugto ng disenyo
- Malalaking proyekto (>100kW) kung saan ang kahusayan sa paggawa ay nagtutulak ng kabuuang gastos
- Mga proyektong sensitibo sa badyet kung saan ang upfront na gastos ay kritikal na nakakaapekto sa pag-apruba ng financing
- Utility-scale o ground-mount mga instalasyon kung saan maaaring mag-apply ang Exception No. 2
Mga kondisyon ng pagganap:
- Ang mga site na may <5% taunang pagtatabing sa array ay nagpapalaki sa mga kalamangan sa kahusayan ng string inverter
- Pare-parehong mga plano ng bubong na walang kumplikadong mga geometry ng bubong (mga lambak, dormers, maraming oryentasyon)
- Pare-parehong oryentasyon ng module at pagkiling sa buong array
Kailan May Katuturan ang Distributed Architecture
Kinikilala namin na ang mga MLPE system (microinverters/optimizers) ay nagbibigay ng tunay na mga kalamangan sa mga partikular na senaryo:
Mga kalamangan ng MLPE sa mga kumplikadong instalasyon:
- Mabigat na mga kondisyon ng pagtatabing: Ang mga bubong na may mga unit ng HVAC, satellite dishes, o pagtatabing ng puno ay nakikinabang mula sa module-level MPPT, na potensyal na nakakabawi ng 8-15% na produksyon na mawawala sa mga string inverter
- Maraming plano ng bubong: Residential o kumplikadong komersyal na mga gusali na may east/west/south-facing arrays sa iba't ibang mga plano
- Phased expansion: Mga sistema na idinisenyo para sa mga karagdagang kapasidad sa hinaharap nang hindi muling kinakabitan ang buong strings
- Mga kinakailangan sa module-level monitoring: Kapag binibigyang-katwiran ng granular fault detection ang premium sa pagsubaybay
Ang matapat na pagkalkula:
Sa isang mabigat na shaded na 100kW komersyal na site (>15% shading), ang mga MLPE production gains na 12,000-18,000 kWh taun-taon ($1,320-$1,980/taon) ay maaaring makabawi sa mas mataas na upfront na gastos sa loob ng 15-20 taon. Para sa mga partikular na aplikasyon na ito, dapat suriin ng mga distributor ang kabuuang ekonomiya ng proyekto sa halip na mag-default sa pinakamababang gastos sa BOM.
VIOX Recommendation Framework
Piliin ang VIOX Centralized RSD kapag:
- Ang taunang epekto ng pagtatabing ay <5% (bukas na bubong, minimal na mga sagabal)
- Ang laki ng proyekto ay >100kW (lumalaki ang kahusayan sa paggawa)
- Iniuuna ng kliyente ang pinakamababang TCO at pinasimpleng pagpapanatili
Isaalang-alang ang mga alternatibong MLPE kapag:
- Ipinapakita ng pagsusuri sa pagtatabing ang >10% taunang pagkalugi mula sa bahagyang pagtatabing
- Ang maraming oryentasyon ng bubong ay nangangailangan ng independiyenteng MPPT
- Partikular na humihiling ang kliyente ng module-level monitoring
Ang matapat na pagtatasa na ito ay nagtatayo ng pangmatagalang relasyon ng distributor sa pamamagitan ng pagtutugma ng tamang solusyon sa aktwal na mga kondisyon ng site sa halip na pilitin ang isang solong arkitektura sa bawat proyekto.
Madalas Na Tinatanong Na Mga Katanungan
Paano ko mapapatunayan ang pagsunod sa Rapid Shutdown sa huling inspeksyon?
Ang pagpapatunay ay sumusunod sa prosesong may tatlong hakbang: (1) Kumpirmahin na ang lahat ng kagamitan ay mayroong naaangkop na sertipikasyon ng UL (UL 1741 PVRSS para sa mga aparatong pangpatay, UL 1741 para sa mga inverter), (2) I-activate ang rapid shutdown initiation switch at sukatin ang boltahe sa mga kontroladong konduktor gamit ang isang kwalipikadong multimeter—ang mga readings ay dapat magpakita ng ≤80V sa loob ng boundary ng array at ≤30V sa labas ng boundary sa loob ng 30 segundo, (3) Patunayan ang wastong paglalagay ng label sa lokasyon ng shutdown switch at DC disconnect na nagpapahiwatig na ang sistema ay sumusunod sa NEC 690.12. Karaniwang tinatanggap ng mga inspektor ang dokumentasyon ng sertipikasyon ng tagagawa kasama ang mga resulta ng pagsusuri ng boltahe na naitala sa panahon ng commissioning.
Maaari ko bang i-retrofit ang mga kasalukuyang string inverter system gamit ang VIOX rapid shutdown devices?
Oo, gumagana ang mga retrofit installation sa karamihan ng mga string inverter system na ikinabit pagkatapos ng 2010. Gumagamit ang VIOX rapid shutdown system ng mga SunSpec-compliant na protocol ng komunikasyon na tugma sa mga pangunahing brand ng inverter. Kasama sa proseso ng retrofit ang: (1) Pagkabit ng mga rapid shutdown receiver sa module level o string level depende sa kinakailangang configuration, (2) Pag-mount ng transmitter malapit sa kasalukuyang inverter at ikonekta sa AC output para sa power, (3) Pagkabit ng emergency initiation switch sa madaling mapuntahang lokasyon, (4) Pag-commission ng system at beripikahin ang voltage reduction timing. Ang tipikal na gastos sa retrofit ay ₱0.08-₱0.15 kada watt, mas mababa kumpara sa pag-convert sa MLPE system na mangangailangan ng kumpletong pagpapalit ng kagamitan.
Ano ang mangyayari kung ang VIOX transmitter ay bumagsak—mananatili bang nakakuryente ang sistema?
Ang mga No. VIOX rapid shutdown system ay gumagamit ng mga prinsipyo ng fail-safe na disenyo. Patuloy na sinusubaybayan ng mga receiver ang presensya ng PLC signal na ipinapadala ng control unit. Kung huminto ang signal (dahil sa pagkasira ng transmitter, pagkawala ng AC power, o sinadyang pag-activate ng shutdown), awtomatikong bubuksan ng mga receiver ang mga relay contact at de-energize ang mga string. Tinitiyak ng “dead man switch” na approach na ito ang kaligtasan kahit na sa panahon ng pagkasira ng kagamitan. Bukod pa rito, kasama sa transmitter mismo ang redundant circuitry at diagnostic LED na nagpapaalerto sa mga installer sa mga malfunction sa panahon ng commissioning o routine maintenance.
Tinatanggap ba ng lahat ng lokal na AHJ (Authority Having Jurisdiction) ang rapid shutdown sa antas ng string o ang ilan ay nangangailangan ng sa antas ng module?
Tinutukoy ng NEC 690.12 ang mga kinakailangan sa pagbaba ng boltahe ngunit hindi nag-uutos ng tiyak na teknolohiya. Ang rapid shutdown sa antas ng string at antas ng module ay parehong nakakatugon sa mga kinakailangan basta't binabawasan nila ang boltahe sa ligtas na antas (≤80V sa loob ng boundary, ≤30V sa labas) sa loob ng kinakailangang oras (30 segundo). Ang ilang AHJ ay unang nagpahayag ng kagustuhan para sa MLPE dahil sa pagiging pamilyar, ngunit habang ang mga solusyon sa antas ng string ay nakakuha ng sertipikasyon ng UL at karanasan sa pag-deploy sa field, ang pagtanggap ay tumaas sa halos unibersal na antas. Susi sa pag-apruba ng AHJ: magbigay ng dokumentasyon ng sertipikasyon sa antas ng sistema na nagpapakita ng kombinasyon ng string inverter + rapid shutdown device na sinubok nang magkasama ayon sa mga kinakailangan ng UL 1741. Pinapanatili ng VIOX ang mga na-update na listahan ng compatibility na nagpapakita ng mga sertipikadong kombinasyon ng inverter para sa mga karaniwang kinakailangan ng AHJ.
Anong sakop ng warranty na naaangkop sa mga rapid shutdown component kumpara sa inverter?
Ang mga tagagawa ng inverter ay karaniwang nag-aalok ng 5-10 taong karaniwang warranty (pinalawig sa 20-25 taon na may bayad na pag-upgrade ng warranty). Ang mga rapid shutdown device ng VIOX ay may 10-taong saklaw ng warranty sa mga transmitter at receiver. Ang paghihiwalay na ito ay nangangahulugan na ang mga claim sa warranty ay sumusunod sa dalawang landas: ang mga isyu sa inverter ay dumadaan sa proseso ng RMA ng tagagawa ng inverter, ang mga isyu sa rapid shutdown ay dumadaan sa teknikal na suporta ng VIOX. Sa pagsasagawa, ang dual-warranty structure na ito ay nagdudulot ng mas kaunting problema kaysa sa mga warranty ng MLPE dahil ang mga rate ng pagkabigo sa mga rapid shutdown device ay nananatiling mas mababa sa 1% sa loob ng 10 taon (simpleng relay-based na disenyo na may minimal na thermal stress), habang ang mga pagkabigo ng inverter ay nangyayari sa predictable na 10-15 taong pagitan. Ang serbisyo ng warranty para sa mga VIOX component ay karaniwang nagpapadala ng mga kapalit na unit sa loob ng 2-3 araw ng negosyo kumpara sa 5-10 araw para sa mga kapalit ng MLPE dahil sa pinasimple na mga kinakailangan sa imbentaryo.
Nakakaapekto ba ang string-level rapid shutdown sa paggawa ng enerhiya ng system kumpara sa mga optimizer?
Ang mga string-level rapid shutdown device ay hindi nagdudulot ng pagkalugi sa produksyon sa normal na operasyon dahil gumagana ang mga ito bilang mga pass-through connection na may <0.5% voltage drop. Ang mga power optimizer ay nagdudulot ng 2-3% na conversion losses kahit na sa optimal na operasyon dahil sa DC-DC conversion inefficiency. Sa isang 100kW system na gumagawa ng 140,000 kWh taun-taon, ang mga optimizer ay nawawalan ng 2,800-4,200 kWh bawat taon ($308-$462 sa $0.11/kWh) kumpara sa napakaliit na pagkalugi ng string-level shutdown.
Gayunpaman, ang kalkulasyon na ito ay naaangkop lamang sa mga unshaded na instalasyon. Sa mga partially shaded na rooftop (karaniwan sa mga komersyal na gusali na may HVAC equipment), ang mga optimizer ay nagbibigay ng 5-15% na harvest improvement sa pamamagitan ng module-level MPPT na maaaring bumawi sa kanilang conversion losses. Ang site-specific shading analysis ang tumutukoy kung aling arkitektura ang naghahatid ng mas mahusay na lifetime production. Sa mga open commercial rooftop na walang malalaking sagabal (tinatayang 70% ng mga komersyal na solar installation), ang mga centralized system na may VIOX rapid shutdown ay naghahatid ng mas mataas na energy production at mas mababang gastos. Para sa mga shaded na site, magsagawa ng detalyadong shading study na naghahambing ng mga arkitektura bago magrekomenda ng solusyon.
Paano nakikipag-ugnayan ang mabilisang pagpatay (rapid shutdown) sa mga sistema ng imbakan ng baterya?
Ang mga battery energy storage system (BESS) na konektado sa mga PV array ay nangangailangan ng espesyal na konsiderasyon para sa mabilisang pagsasara (rapid shutdown) na integrasyon. Ang PV array rapid shutdown function ay dapat na magtanggal ng enerhiya sa mga DC conductor na patungo sa inverter/charger habang pinapanatili ang paghihiwalay ng baterya nang hiwalay. Ang mga VIOX rapid shutdown system ay nagsasama sa mga hybrid inverter sa pamamagitan ng: (1) Pagtrato sa PV input at battery input bilang magkahiwalay na kontroladong circuit, (2) Pagtiyak na ang PV rapid shutdown activation ay hindi nagti-trigger ng battery shutdown (ang mga baterya ay dapat manatiling available para sa backup power), (3) Pag-coordinate sa mga battery management system (BMS) upang maiwasan ang mga fault condition sa panahon ng mga rapid shutdown event. Karamihan sa mga tagagawa ng hybrid inverter ay nagbibigay ng mga gabay sa integrasyon na nagpapakita ng tamang rapid shutdown wiring para sa mga PV+battery configuration. Kritikal na punto: ang mga kinakailangan sa rapid shutdown sa ilalim ng NEC 690.12 ay naaangkop lamang sa mga PV system conductor, hindi sa mga battery circuit na nasa ilalim ng hiwalay na code articles (706 para sa energy storage).
Mga Susunod na Hakbang para sa mga Distributor at EPC:
Makipag-ugnayan sa VIOX technical sales upang makatanggap ng mga project-specific na BOM comparison, AutoCAD drawings na nagpapakita ng rapid shutdown integration sa iyong gustong brand ng inverter, at sample na AHJ approval documentation packages. Ang aming engineering team ay nagbibigay ng pre-sales support kabilang ang voltage drop calculations, string sizing verification, at NEC 690.12 compliance certification para sa iyong hurisdiksyon.
Ang VIOX Electric ay gumagawa ng mga rapid shutdown device, combiner box, surge protection, at mga kaugnay na BOS component sa mga ISO 9001-certified na pasilidad na may UL/IEC testing capabilities. Kasama sa mga distributor program ang technical training, co-marketing support, at competitive volume pricing para sa mga EPC na namamahala ng maraming komersyal na proyekto taun-taon.
