Ano ang Pagkakaiba sa Pagitan ng Load Break Switch at Circuit Breaker?
Ang load break switch (LBS) ay idinisenyo upang gumawa at magputol ng normal na agos ng karga, habang ang circuit breaker ay karagdagan pang makakadetekta at makakaputol ng agos ng pagkakamali tulad ng short circuit. Ang kritikal na pagkakaiba ay ang LBS ay walang kapasidad na pamatay ng arko upang ligtas na maalis ang agos ng short-circuit, kaya ito ay isang switching device sa halip na isang protective device.
Mga Pangunahing Takeaway
- A Ang load break switch kayang putulin ang normal na agos ng karga at limitadong agos ng labis na karga (karaniwan ay 3–4× ng rated current), ngunit hindi nito kayang putulin ang agos ng short-circuit fault.
- A circuit breaker ay partikular na inhenyeriya na may mga mekanismo ng trip at matibay na sistema ng pamatay ng arko upang awtomatikong maputol ang agos ng pagkakamali hanggang sa rated breaking capacity nito (Icu/Ics).
- Ayon sa IEC 60947-3, ang isang LBS ay maaaring may short-circuit paggawa kapasidad ngunit walang short-circuit pagsira capacity.
- Ang pagbubukas ng LBS sa ilalim ng kondisyon ng short-circuit ay nagdudulot ng panganib ng patuloy na arko, malubhang pagkasira ng kagamitan, at malubhang pinsala sa mga tauhan.
- Sa mga network ng distribusyon, ang isang LBS ay karaniwang ipinapares sa current-limiting fuses upang makamit ang cost-effective na proteksyon sa pagkakamali nang walang ganap na circuit breaker.
- Ang pagpili ng maling device para sa isang partikular na aplikasyon ay hindi lamang isang pagkakamali sa inhenyeriya — ito ay isang paglabag sa kaligtasan sa ilalim ng mga pamantayan ng IEC at IEEE.
Paano Gumagana ang Load Break Switch
A load break switch (LBS) ay sumasakop sa isang functional na gitnang lugar sa pagitan ng isang simpleng disconnector (isolator) at isang circuit breaker. Kung saan ang isang disconnector ay maaari lamang patakbuhin sa ilalim ng mga kondisyon na walang karga, ang isang LBS ay nagsasama ng isang pangunahing mekanismo ng pamatay ng arko na nagpapahintulot dito na ligtas na magbukas at magsara habang ang agos ay dumadaloy sa circuit — basta't ang agos ay nasa loob ng normal na saklaw ng pagpapatakbo.

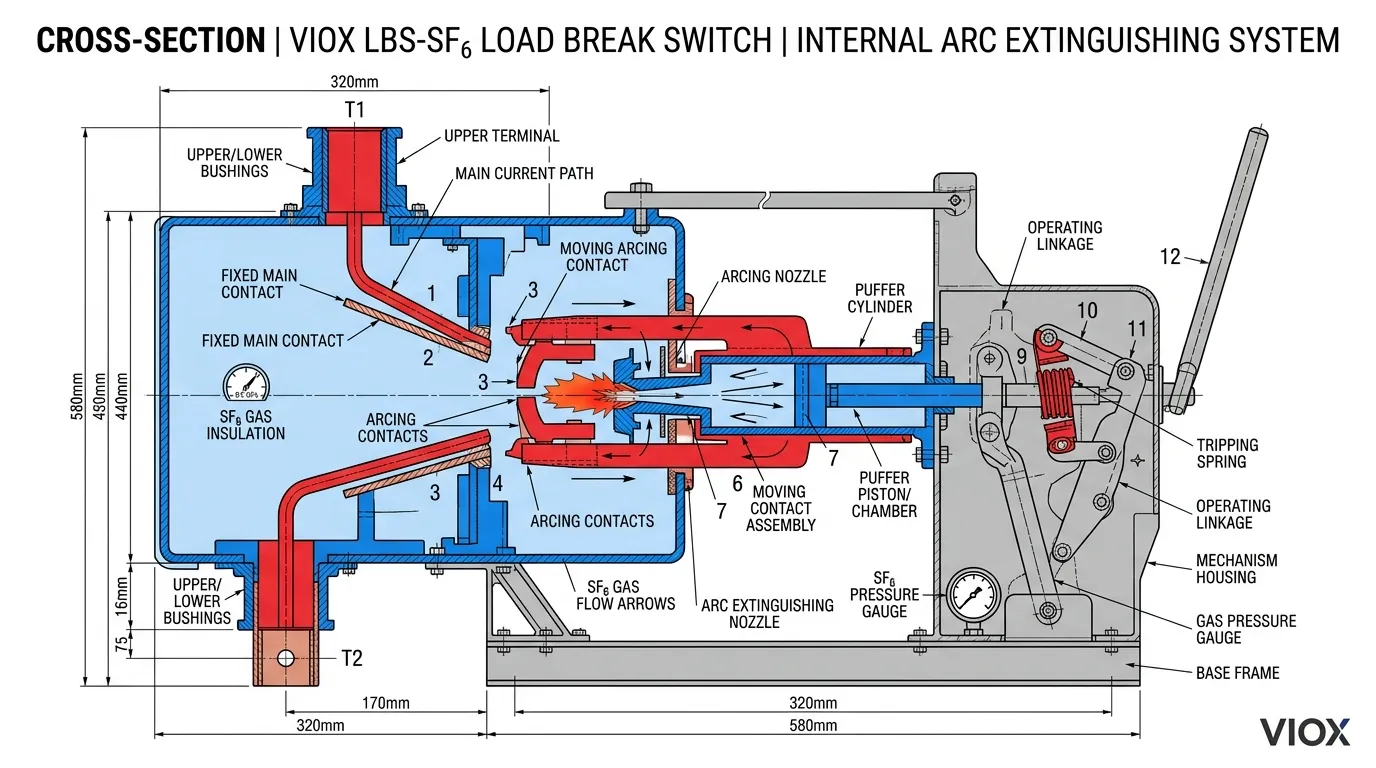

Pamatay ng Arko sa isang LBS
Kapag ang mga contact ay naghiwalay sa ilalim ng karga, isang electric arc ang nabubuo sa buong agwat. Ang bawat switching device ay dapat pamahalaan ang arkong ito, ngunit ang antas kung saan kaya nitong gawin ito ay tumutukoy sa klase ng kakayahan ng device. Ang isang LBS ay gumagamit ng medyo katamtaman mga pamamaraan ng pagpatay ng arko — karaniwan ay mga mekanismo ng SF₆ gas puffer, maliliit na vacuum interrupter, o nakapaloob na air chamber — na sapat upang patayin ang mga arko na nabuo ng normal na agos ng karga at katamtamang labis na karga.
Ang mga sistema ng pagkontrol ng arko na ito ay inhenyeriya para sa mga agos sa saklaw ng rated current (In) hanggang sa humigit-kumulang 3–4× In. Higit pa sa envelope na iyon, ang mga electromagnetic force na nagtutulak sa arko ay lumampas sa kapasidad ng quenching medium upang i-deionize ang arc plasma at ibalik ang dielectric strength sa buong agwat ng contact.
Mga Rating at Pamantayan
Ang mga device ng LBS ay pinamamahalaan ng IEC 60947-3 (mababang-boltahe na switch) at IEC 62271-103 (mataas-boltahe na switch). Sa Hilagang Amerika, IEEE C37.71 at ANSI C37.72 tukuyin ang mga kinakailangan sa pagganap para sa mga load-interrupter switch.
Kasama sa mga pangunahing rating ng LBS ang:
- Rated operational current (Ie): Ang maximum na agos na patuloy na madadala at maililipat ng LBS sa ilalim ng normal na kondisyon.
- Short-circuit making capacity (Icm): Ang peak fault current na kayang isara ng LBS nang hindi hinahanginan ang mga contact nito — tandaan na ito ay isang paggawa rating, hindi isang pagsira rating.
- Short-time withstand current (Icw): Ang magnitude ng fault current na kayang dalhin ng LBS sa loob ng isang tinukoy na tagal (karaniwan ay 1 o 3 segundo) nang walang pinsala, habang nananatiling sarado.
- Mechanical at electrical endurance: Ang mga tipikal na unit ng LBS ay na-rate para sa mas kaunti sa 5,000 mechanical operation at mas kaunti sa 1,000 electrical operation sa rated current.
Ang kritikal na pagkawala mula sa listahang ito ay anumang short-circuit pagsira kapasidad. Malinaw na isinasaad ng IEC 60947-3 na ang isang load switch ay “maaaring may short-circuit making capacity” ngunit “walang short-circuit breaking capacity.”
Paano Gumagana ang Circuit Breaker
A circuit breaker ay isang protective switching device na idinisenyo upang awtomatikong makadetekta at makaputol ng abnormal na agos — kabilang ang labis na karga at short circuit — sa loob ng milliseconds. Ayon sa IEC 60947-2, ang isang circuit breaker ay “may kakayahang gumawa, magdala at magputol ng agos sa ilalim ng normal na kondisyon ng circuit at gumawa rin, magdala sa loob ng isang tinukoy na oras at magputol ng agos sa ilalim ng tinukoy na abnormal na kondisyon ng circuit tulad ng mga short-circuit.”
Mga Mekanismo ng Paglalakbay
Ang mga circuit breaker ay nagsasama ng pinagsamang sensing at actuation system na nagti-trigger ng awtomatikong pagbubukas kapag nakita ang mga kondisyon ng pagkakamali. Ang tatlong pangunahing mekanismo ng trip ay:
- Thermal trip (bimetallic element): Tumutugon sa patuloy na labis na karga sa pamamagitan ng pagbaluktot ng isang bimetallic strip na mekanikal na naglalabas ng mekanismo ng latch. Ang oras ng pagtugon ay inversely proportional sa magnitude ng agos.
- Magnetic trip (solenoid/electromagnetic): Tumutugon sa mataas na magnitude ng fault current sa pamamagitan ng pagbibigay ng enerhiya sa isang electromagnet na agad na naglalabas ng mekanismo ng pagpapatakbo. Nagbibigay ito ng mabilis na pagtugon na kinakailangan para sa proteksyon ng short-circuit.
- Electronic trip unit: Gumagamit ng mga current transformer at microprocessor-based na lohika upang magbigay ng programmable, tumpak na mga curve ng proteksyon — karaniwan sa mga molded case circuit breaker (MCCBs) at air circuit breaker (ACB).
Para sa mas malalim na paghahambing ng MCCB kumpara sa MCB at ang mas malawak na tanawin ng mga uri ng circuit breaker, ang mga mapagkukunang ito ay nagbibigay ng karagdagang konteksto.
Mga Rating ng Breaking Capacity
Ang pagganap ng isang circuit breaker sa ilalim ng mga kondisyon ng pagkakamali ay tinukoy ng isang partikular na hanay ng mga standardized na rating (Icu, Ics, Icw, Icm):
- Ultimate short-circuit breaking capacity (Icu): Ang maximum na fault current na kayang putulin ng breaker, pagkatapos nito ay maaaring hindi na ito magamit muli.
- Service short-circuit breaking capacity (Ics): Ang antas ng fault current kung saan kayang putulin ng breaker ang daloy ng kuryente at manatiling ganap na gumagana para sa patuloy na serbisyo.
- Short-circuit making capacity (Icm): Ang pinakamataas na asymmetrical current na kayang isara ng breaker sa panahon ng fault.
- Short-time withstand current (Icw): Ang current na kayang dalhin ng breaker sa saradong posisyon sa loob ng isang tinukoy na oras, na may kaugnayan sa selective coordination.
Ang mga rating na ito — na wala sa mga detalye ng LBS — ang nagbibigay-daan sa isang circuit breaker upang magsilbi bilang isang tunay na proteksiyon na aparato.

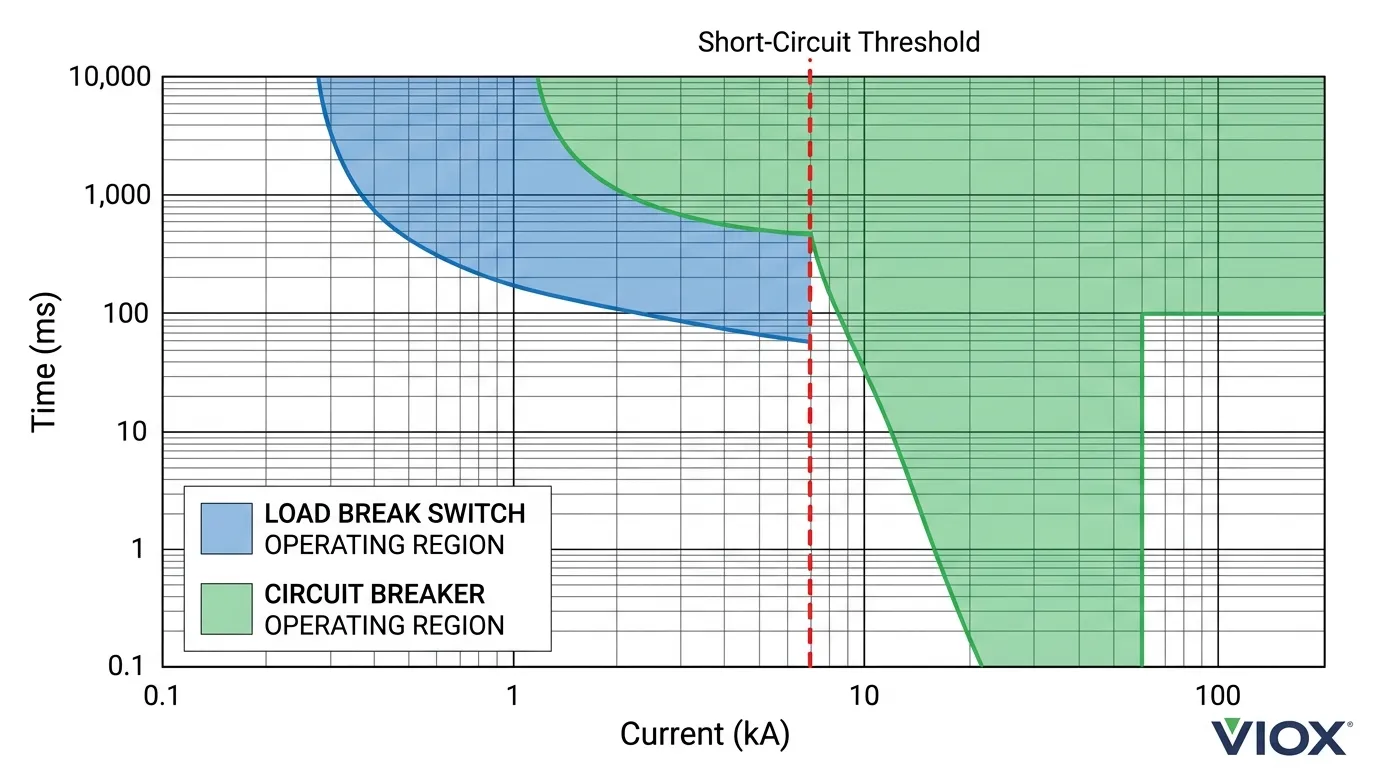

Ang Physics ng Short-Circuit Interruption: Bakit Hindi Sapat ang LBS
Ang pag-unawa kung bakit hindi kayang i-clear ng isang load break switch ang isang short circuit ay nangangailangan ng pagsusuri sa kung ano ang aktwal na nangyayari sa antas ng atomiko sa panahon ng paghihiwalay ng contact sa ilalim ng fault current.
Arc Energy sa Ilalim ng Fault Conditions
Kapag naghiwalay ang mga contact, hindi basta-basta humihinto ang current. Ang electrical potential sa buong lumalawak na agwat ay nag-ionize sa mga molekula ng gas sa pagitan ng mga contact, na lumilikha ng isang conductive plasma channel — ang electric arc. Ang enerhiya na nakapaloob sa arc na ito ay proporsyonal sa parehong magnitude ng current at sa tagal ng panahon na nagpapatuloy ang arc.
Sa ilalim ng normal na mga kondisyon ng load (daan-daang amperes), ang arc energy ay katamtaman. Ang basic puffer mechanism o gas chamber sa loob ng isang LBS ay maaaring mag-unat, magpalamig, at mag-deionize sa arc na ito sa loob ng ilang cycle, na matagumpay na naibabalik ang dielectric strength ng agwat.
Sa ilalim ng mga kondisyon ng short-circuit (sampu-sampung libong amperes), ang physics ay nagbabago nang malaki. Ang arc energy ay nag-iiba sa parisukat ng current — ang isang 50 kA fault ay gumagawa ng humigit-kumulang 10,000 beses na mas maraming arc energy kaysa sa isang 500 A load current. Ang mga electromagnetic force ay nagiging napakalaki, na itinutulak ang arc palabas laban sa mga pader ng chamber. Ang temperatura ng plasma ay maaaring lumampas sa 20,000°C. Ang materyal ng contact ay mabilis na nagagasgas, na gumagawa ng metallic vapor na higit pang nagpapanatili ng ionization.
Bakit Nabigo ang LBS Arc Chambers sa Ilalim ng Fault Currents
Ang isang LBS arc extinguishing system ay may sukat — sa mga tuntunin ng dami ng gas, geometry ng chamber, distansya ng paglalakbay ng contact, at kapasidad ng deionization — mahigpit para sa mga normal-range na current. Kapag nalantad sa mga current na may magnitude ng short-circuit:
- Hindi sapat na dielectric recovery: Ang agwat sa pagitan ng mga contact ay hindi kayang mag-deionize nang sapat na mabilis. Ang arc ay muling tumatama pagkatapos ng bawat current zero crossing dahil ang natitirang plasma ay nananatiling conductive.
- Thermal na pagkawasak ng arc chamber: Ang puro na enerhiya ay nagtutunaw o nagpapabali ng mga materyales ng arc chute.
- Contact welding: (Paghinang ng contact:) Ang mga electromagnetic force ay bumabagsak sa mga contact, o ang tunaw na materyal ng contact ay nagdurugtong sa agwat, na pumipigil sa mekanismo na bumukas.
- Patuloy na arcing at sunog: Kung ang mga contact ay namamahala na maghiwalay nang bahagya, ang arc ay maaaring magpatuloy nang walang katiyakan, na bumubuo ng matinding init, pagbuga ng tunaw na metal, at arc flash — isang direktang banta sa parehong kagamitan at tauhan.
Nilulutas ng mga circuit breaker ang mga problemang ito sa pamamagitan ng engineering na partikular na idinisenyo para sa fault-level na enerhiya: high-performance arc chute assemblies na may stacked deion plates na naghahati sa arc sa maraming mas maikling arc, na lubhang nagpapataas ng kabuuang arc voltage; malalakas na spring-driven o magnetic blowout mechanism na pumipilit sa pagpahaba ng arc; at mga contact na gawa sa arc-resistant silver alloy composites na na-rate para sa thermal shock ng fault-level interruption.

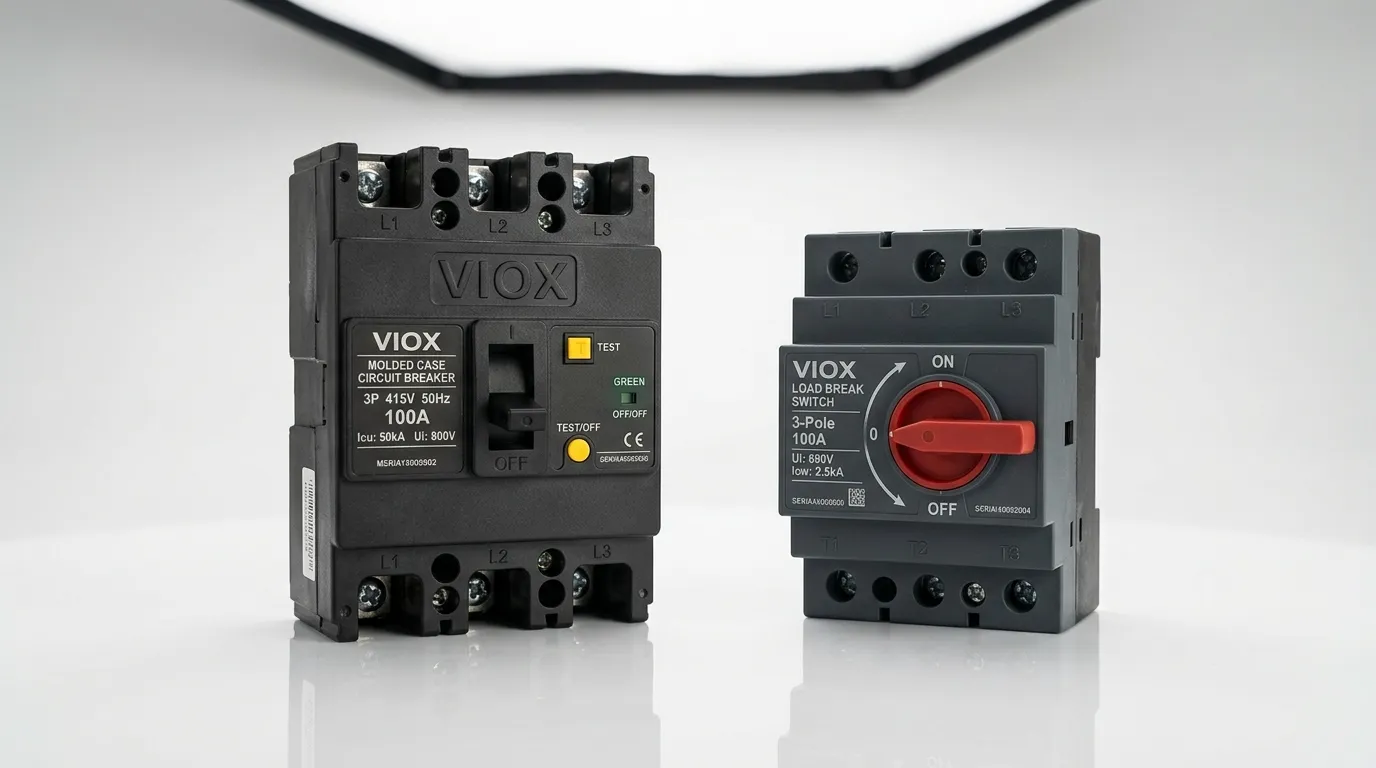

LBS vs. Circuit Breaker: Comparison Table
| Tampok | Load Break Switch (LBS) | Circuit Breaker |
|---|---|---|
| Pangunahing Pag-andar | Paglipat ng load currents on/off | Awtomatikong pagtuklas at pagputol ng fault |
| Short-Circuit Breaking | Walang | Oo (rated Icu/Ics) |
| Arc Extinguishing Method | Basic SF₆ puffer, vacuum, o air chamber | Advanced arc chute na may deion plates, magnetic blowout, vacuum, o SF₆ |
| Key IEC Standard | IEC 60947-3 / IEC 62271-103 | IEC 60947-2 / IEC 62271-100 |
| Typical Current Ratings | 200 A–1,250 A (MV: hanggang 630 A karaniwan) | 1 A–6,300 A+ (MCB hanggang ACB) |
| Short-Time Withstand (Icw) | Oo — kayang dalhin ang fault current habang sarado | Oo — at kaya rin itong putulin |
| Fault Current Interruption | Hindi na-rate | Hanggang 150 kA+ (depende sa uri) |
| Tipikal Na Mga Application | RMU feeders, transformer isolation, cable loops | Pangunahing proteksyon, proteksyon ng feeder, motor circuits, switchgear panels |
| Pairing Requirement | Dapat ipares sa mga fuse o upstream CB para sa proteksyon sa fault | Self-contained na proteksyon (maaaring makipag-coordinate sa mga upstream device) |
| Kamag-anak na Gastos | Ibaba | Mas mataas |

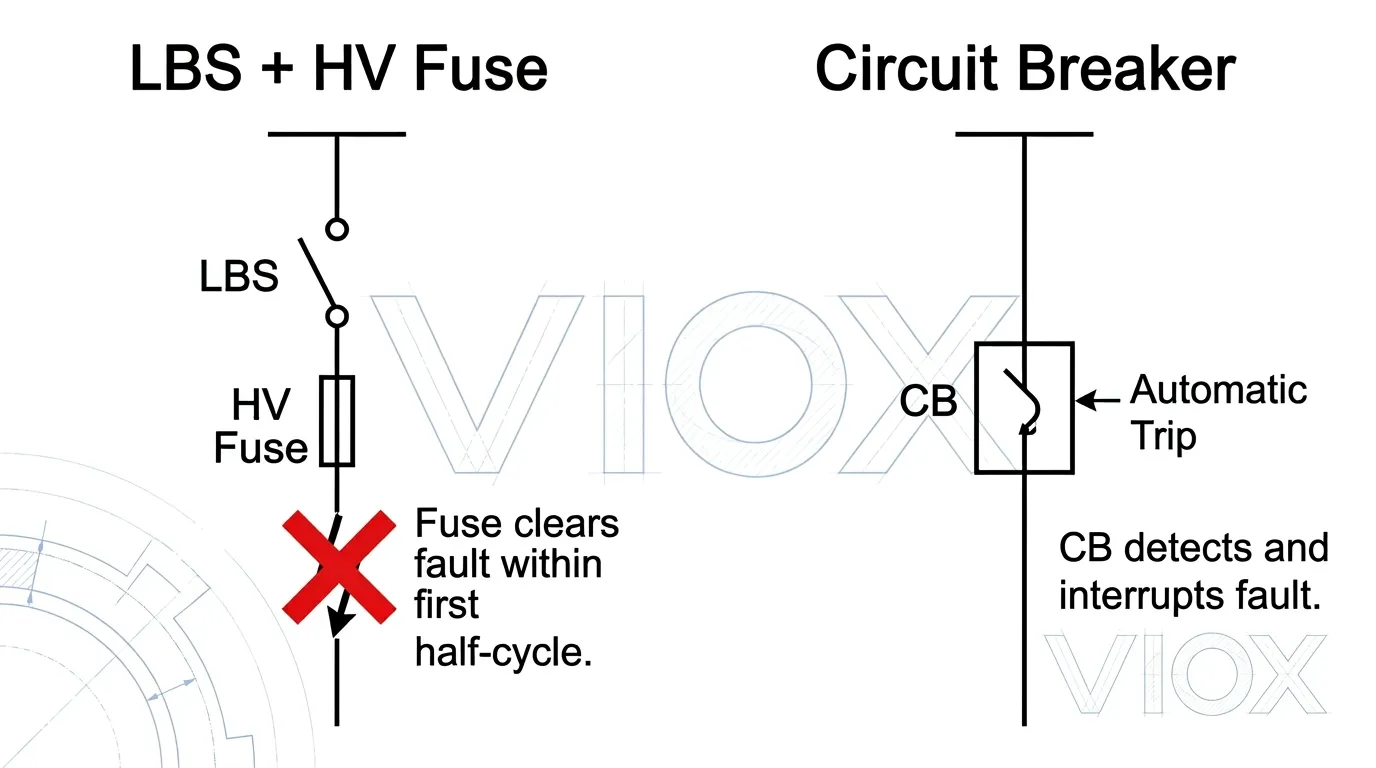

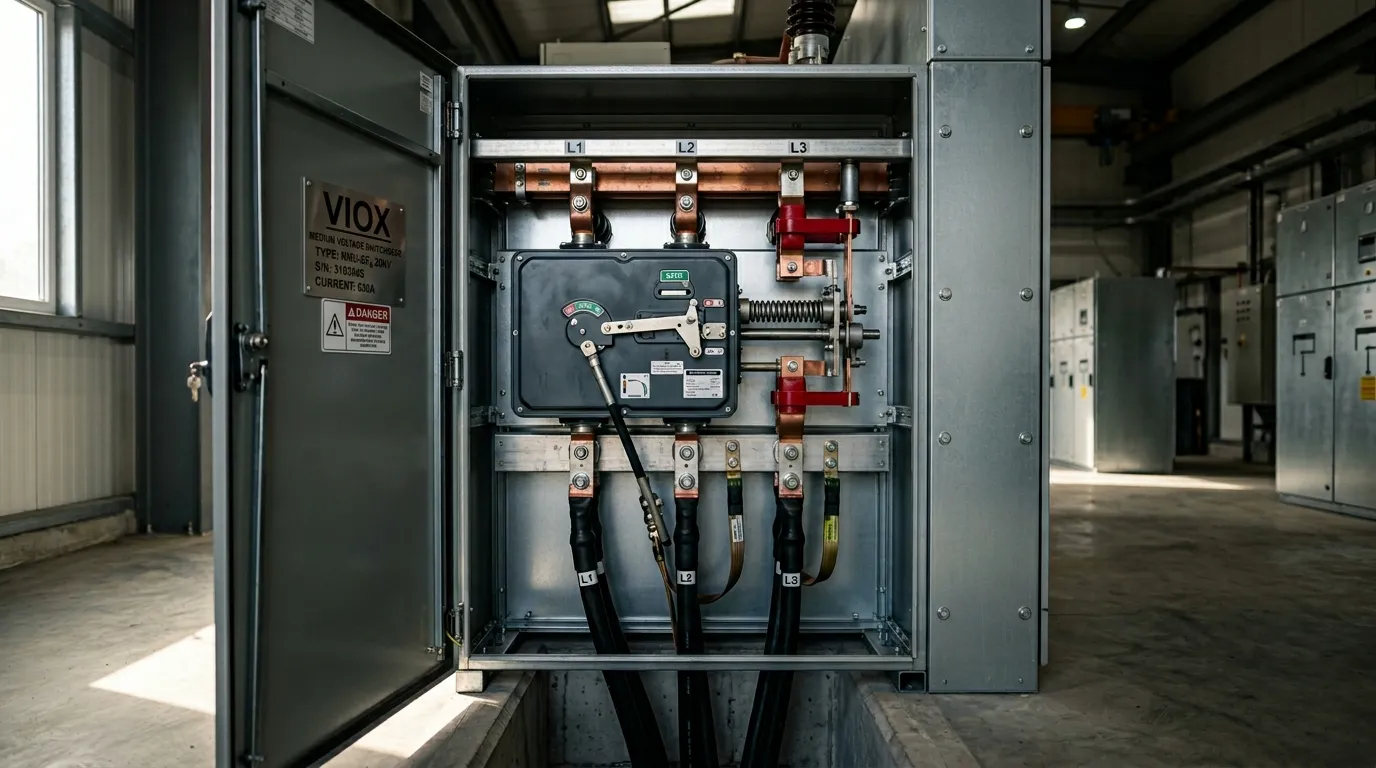

Kailan Gagamit ng LBS + Fuse Combination
Isa sa mga pinakakaraniwan at cost-effective na mga estratehiya sa proteksyon sa medium-voltage distribution networks ay ang pagpapares ng isang load break switch sa current-limiting high-voltage fuses. Ang kombinasyong ito ay naghahatid ng isang functional na katumbas sa isang circuit breaker sa isang maliit na bahagi ng halaga, bagaman may mahahalagang trade-off.
Paano Gumagana ang Kombinasyon
Sa kaayusang ito, pinangangasiwaan ng LBS ang regular na paglipat — pagbibigay ng enerhiya at pag-de-energize ng mga transformer feeder, cable ring segment, o branch circuits sa ilalim ng normal na mga kondisyon. Ang fuse ay nagbibigay ng proteksyon sa short-circuit na hindi kaya ng LBS. Kapag naganap ang isang fault, ang current-limiting fuse ay gumagana sa loob ng unang half-cycle (karaniwang wala pang 5 ms), na pinuputol ang circuit bago maabot ng prospective fault current ang pinakamataas nito. Ang mabilis na aksyon na ito ay naglilimita sa parehong thermal energy (I²t) at sa pinakamataas na electromagnetic force na dapat kayanin ng downstream na kagamitan.
Engineering Rationale
Ang LBS + fuse scheme ay mas gusto kapag:
- Ang protektadong circuit ay may medyo predictable na load profile (hal., isang distribution transformer feeder).
- Ang kinakailangang dalas ng paglipat ay mababa (mas kaunti sa ilang daang operasyon bawat taon).
- Ang mga limitasyon sa badyet ay nagbabawal sa isang ganap na vacuum o SF₆ circuit breaker.
- Ang instalasyon ay nasa isang siksik na switchgear enclosure tulad ng isang RMU kung saan limitado ang espasyo.
Ang trade-off ay ang operasyon ng fuse ay isang one-shot event. Matapos pumutok ang isang fuse, dapat itong palitan ng isang technician bago maibalik ang serbisyo. Ang isang circuit breaker, sa kabilang banda, ay maaaring isara muli - alinman sa manu-mano o sa pamamagitan ng awtomatikong mga scheme ng pagsasara muli - nang hindi pinapalitan ang mga piyesa. Para sa mga kritikal na feeder kung saan ang oras ng pagpapanumbalik ng serbisyo ay pinakamahalaga, ang circuit breaker ay nananatiling superyor na pagpipilian.
Kinakailangan ang Koordinasyon
Ang wastong koordinasyon sa pagitan ng fuse at ng LBS ay mahalaga. Ang fuse ay dapat na rated upang i-clear ang lahat ng fault current sa loob ng short-time withstand rating (Icw) ng LBS. Kung ang fuse clearing time ay lumampas sa Icw duration ng LBS, ang switch ay maaaring magkaroon ng thermal damage kahit na hindi nito sinubukang putulin ang fault. Ang koordinasyon na pagsusuri na ito ay isang mandatoryong bahagi ng disenyo ng proteksyon.
Gabay sa Pagpili: Aling Device ang Kailangan ng Iyong Aplikasyon?
Ang pagpili sa pagitan ng isang LBS at isang circuit breaker ay hindi isang bagay ng kagustuhan - ito ay idinidikta ng mga kinakailangan sa proteksyon, mga pangangailangan sa pagpapatakbo, at mga naaangkop na code ng partikular na instalasyon.
Pumili ng isang LBS kapag:
- Ang pangunahing pangangailangan ay manu-mano o motorized na paglipat ng karga at paghihiwalay para sa pagpapanatili.
- Ang proteksyon sa fault ay ibinibigay ng isang hiwalay na device (fuse o upstream circuit breaker).
- Ang aplikasyon ay nasa isang secondary distribution network, transformer feeder, o cable ring na may mga predictable na karga.
- Ang pag-optimize ng gastos at compact footprint ay mga prayoridad.
Pumili ng isang circuit breaker kapag:
- Ang aplikasyon ay nangangailangan ng awtomatikong pagtuklas at paghinto ng mga overload at short circuit.
- Kailangan ang kakayahan sa pagsasara muli (manu-mano o awtomatiko).
- Ang instalasyon ay nagsisilbing pangunahing proteksyon o kritikal na proteksyon ng feeder.
- Kinakailangan ang mataas na switching endurance (motor switching, capacitor bank switching).
- Ang prospective fault current sa punto ng instalasyon ay lumampas sa kakayahan ng isang LBS + fuse na kombinasyon.
Para sa mga panel builder na nagdidisenyo ng mga low-voltage switchgear assembly, ang panuntunan ay diretso: ang bawat circuit ay dapat magkaroon ng isang device na rated upang putulin ang maximum na prospective short-circuit current sa punto ng instalasyon nito. Kung ang device na iyon ay hindi isang circuit breaker, kung gayon ang isang maayos na coordinated na fuse o iba pang current-limiting device ay dapat gampanan ang papel na iyon.
Madalas Na Tinatanong Na Mga Katanungan
Maaari ko bang gamitin ang load break switch upang protektahan laban sa mga short circuit?
Hindi. Ang isang LBS ay walang kakayahang pumutol ng short-circuit ayon sa IEC 60947-3. Dapat itong palaging ipares sa isang current-limiting fuse o protektado ng isang upstream circuit breaker upang mahawakan ang mga fault current. Ang paggamit ng isang LBS lamang sa isang circuit na maaaring magkaroon ng mga short circuit ay lumalabag sa mga pamantayan ng kaligtasan sa kuryente.
Ano ang mangyayari kung susubukan kong buksan ang isang load break switch habang may short circuit?
Ang mekanismo ng pagpatay ng arko sa loob ng LBS ay hindi dinisenyo para sa enerhiya ng antas ng pagkakamali. Ang resulta ay patuloy na pag-arko, potensyal na pagkakadikit ng mga contact, pagkasira ng silid ng arko, pagbuga ng tunaw na metal, at malubhang panganib ng pinsala sa arc flash o sunog. Maaaring mabigo ang LBS na bumukas nang buo, na nag-iiwan sa pagkakamali na hindi nalutas.
Ano ang pagkakaiba sa pagitan ng Icw at Icu?
Ang Icw (short-time withstand current) ay ang fault current na kayang dalhin ng isang device habang nananatiling nakasara para sa isang tinukoy na tagal nang walang pinsala. Ang Icu (ultimate short-circuit breaking capacity) ay ang maximum na fault current na matagumpay na kayang putulin at i-clear ng isang circuit breaker. Ang isang LBS ay may Icw rating ngunit walang Icu rating. Ang isang mas detalyadong breakdown ng mga rating na ito ay makukuha sa gabay na ito sa mga rating ng circuit breaker.
Ang LBS ba ay katulad ng disconnector o isolator?
Hindi. Ang isang disconnector (isolator) ay maaari lamang patakbuhin sa ilalim ng mga kondisyon na walang karga - wala itong kakayahan sa pagpatay ng arc. Ang isang LBS ay nakaupo sa itaas ng disconnector sa hierarchy ng kakayahan dahil kaya nitong putulin ang mga load current. Gayunpaman, nakaupo ito sa ibaba ng isang circuit breaker dahil hindi nito kayang putulin ang mga fault current. Para sa isang detalyadong paghahambing, tingnan ang circuit breaker vs. isolator switch.
Bakit ginagamit ang mga load break switch sa mga ring main unit sa halip na mga circuit breaker?
Mga ring main unit (RMU) ay karaniwang gumagamit ng LBS sa mga posisyon ng ring feeder dahil ang mga posisyon na iyon ay kailangan lamang lumipat ng normal na load current para sa reconfiguration ng network. Ang posisyon ng transformer feeder - kung saan dapat putulin ang mga fault current - ay gumagamit ng alinman sa isang circuit breaker o isang LBS + fuse na kombinasyon. Ang hybrid na diskarte na ito ay nagbabalanse sa gastos, compactness, at mga kinakailangan sa proteksyon sa buong unit.
