Nasa lugar ka, sa harap ng isang napakalaking 400A MCCB (Moulded Case Circuit Breaker) na nagsisilbing “pangunahing tarangkahan” para sa isang kritikal na linya ng pabrika.
Kailangan mo itong “subukan”. Nakita mo ang maliit na “Push-to-Trip” (PTT) na button. Pinindot mo ito.
KALABOG.
Bumigay ang breaker.
Tapos na ang trabaho mo, tama ba? “Nasubukan” mo na ang breaker?

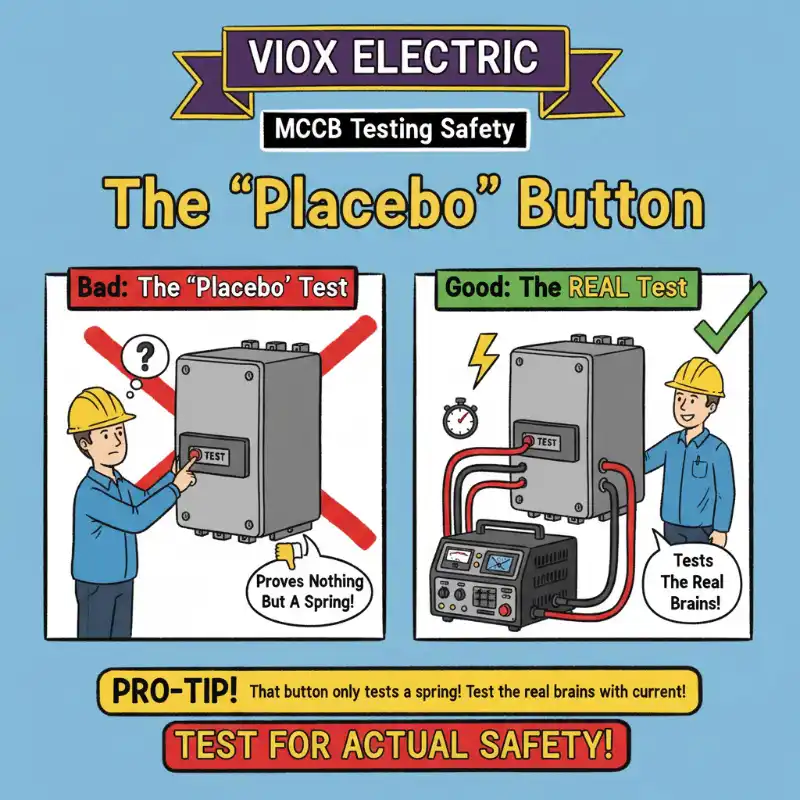

Hindi. Ang ginawa mo ay kinalaman subukan ang isang spring. Nahulog ka sa “Ang ‘Placebo’ Button.” Narito ang katotohanan tungkol sa “pagsubok” na iyon at kung paano talagang malalaman kung ang iyong breaker ay isang “tagapag-alaga” o isang “bomba” lamang.”
Ang Analohiya ng “Smoke Alarm”: Kung Ano ang Button na Iyon Sa totoo lang Ginagawa
Ang pinakamalaking “Aha!” na sandali sa kaligtasan ng kuryente ay ito: Ang pagpindot sa “Test” na button na iyon ay ang eksaktong katulad ng pagpindot sa “Test” na button sa smoke alarm ng iyong bahay.
Pag-isipan mo.
- Ang pinatutunayan nito: Ang busina ay tumutunog. May kuryente ang baterya. Ang panloob na busina ay gumagana.
- Ang HINDI nito pinatutunayan: Na ang “smoke sensor” (ang tunay utak) ay talagang kayang makadetect ng usok.
Ang “Test” na button ng MCCB ay pareho. Ito ay isang mekanikal pagsubok, hindi isang elektrikal isa.
Ang PTT button ay isang maliit na plastic rod na lumalampas sa tunay na “utak” at mekanikal na “tinutusok” ang huling trip latch. Kinumpirma mo na gumagana ang “firing pin”, hindi na ang “trigger” ay talagang mahihila ng mga sensor.

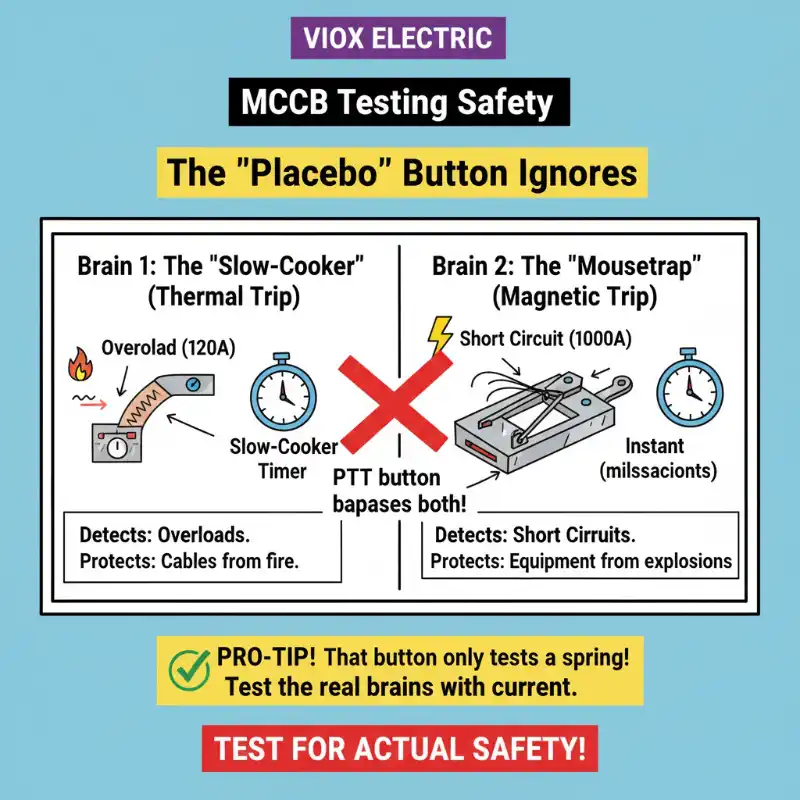

Ang “Dalawang Utak” na Binabalewala ng “Placebo” Button
Ang isang breaker ay may dalawang tunay “utak” (trip units) na idinisenyo upang iligtas ang iyong kagamitan at ang iyong buhay. Ang “placebo” button na iyon ay hindi sumusubok sa alinman sa kanila.
Utak 1: Ang “Slow-Cooker” (Thermal Trip)
- Ang Trabaho Nito: Upang makadetect mga overload (hal., isang 100A breaker na tumatakbo sa 120A sa loob ng 10 minuto).
- Paano Ito Gumagana: Ang isang bimetallic strip (dalawang metal) dahan-dahan ay umiinit sa sobrang kuryente. Habang umiinit ito, yumuyuko ito, at sa kalaunan—tulad ng isang “slow-cooker” timer—ito ay yumuyuko nang sapat upang “tusukin” ang trip latch.
- Bakit Ito Mahalaga: Inililigtas nito ang iyong mga cable mula sa sobrang pag-init sa dingding, pagkatunaw, at pagsisimula ng sunog.
Utak 2: Ang “Mousetrap” (Magnetic Trip)
- Ang Trabaho Nito: Upang makadetect mga short circuit (hal., isang 1000A fault mula sa isang dead short).
- Paano Ito Gumagana: Ang isang electromagnet kaagad (sa milliseconds) ay bumubuo ng isang malakas na magnetic field mula sa napakalaking pagdaloy ng kuryente. Ang field na ito ay pumipitik ng isang lever—tulad ng isang “mousetrap”—upang “tusukin” ang trip latch.
- Bakit Ito Mahalaga: Inililigtas ka nito mula sa isang arc flash na pagsabog, mga fault na sumisira sa kagamitan, at isang napakasamang araw.
Ganap na nilalampasan ng PTT button ang parehong nagliligtas-buhay na “utak.”

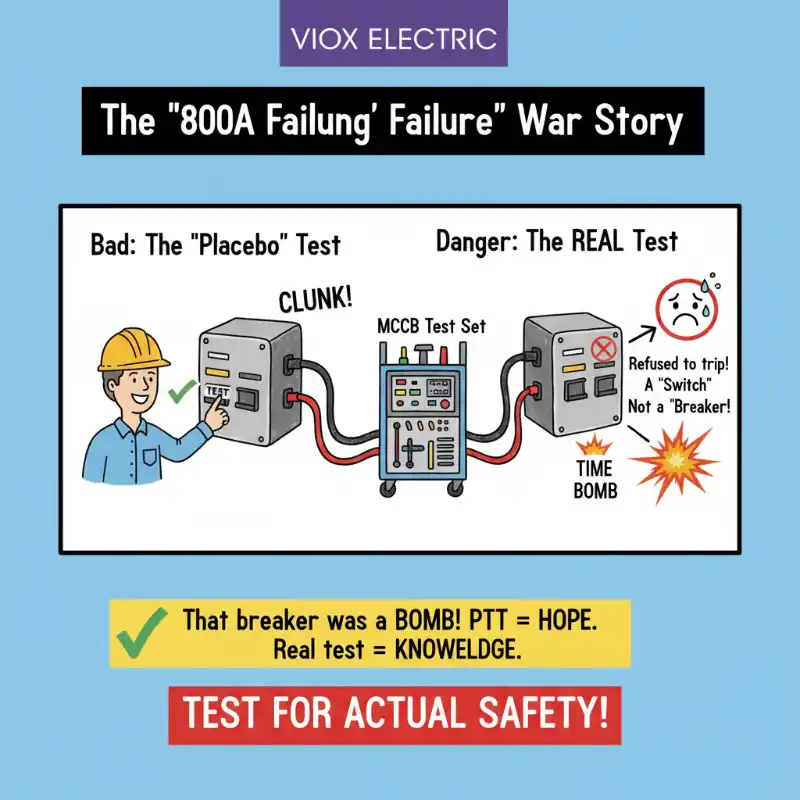

Ang “800A Failure”: Kapag ang isang “Breaker” ay Naging isang “Switch”
“Ano ngayon?” sabi mo. “Kung gumagana ang spring, malamang na maayos ang mga utak.”
Ito mismo ang pag-iisip na humahantong sa sakuna. Ito ang “Ang 800A Failure.”
Isang “war story” mula sa isang senior power systems engineer:
“Kami ay inupahan upang gawin ang taunang PM (Preventive Maintenance) sa isang pabrika. Mayroon silang 400A MCCB sa isang pangunahing feeder. Ito ay 20 taong gulang.
Ang unang bagay na ginawa namin? Pinindot namin ang PTT button. KALABOG. Perpekto itong bumigay. Ngumiti ang plant manager.
Pagkatapos, hinila namin “Ang Halimaw.”
Ikinabit namin ang aming ‘Primary Current Injection’ test set. Ang makinang ito hindi pindutin ang button; ito ay “nagpapakain” sa breaker tunay ng kuryente.
Sinimulan naming ‘pakainin’ ito. 500 Amps… 600 Amps… 800 Amps…
Wala.
Ang breaker tumanggi na mag-trip. Itinulak namin ito hanggang 1200A bago ito tuluyang, at nag-aatubili, bumukas.
Ang 400A na iyon “Breaker” ay patay na ilang taon na ang nakalipas. Ito ay isa lamang 400A “Switch.”
Sa loob ng 20 taon, ang buong linya ng pabrika na iyon ay walang zero proteksyon sa overload. Ang grasa sa loob ng breaker ay natuyo. Ang mga spring ay mahina. Ang “utak” (ang thermal unit) ay patay na.
Ito ay isang “naghihintay na oras na bomba” na pumasa sa “placebo test” nito bawat taon.
Ang Totoo Pagsubok: “Pagpapakain sa Halimaw” (Primary Current Injection)
Kaya, paano mo talagang sinusubukan ang isang MCCB? Paano mo sinusubukan ang “smoke sensor,” hindi lamang ang “horn”?
Ikaw “Pakainin ang Halimaw.”
Ito ay hindi trabaho para sa isang karaniwang electrician; ito ay trabaho para sa isang espesyalisadong NETA (International Electrical Testing Association) Power Systems Engineer.
- Ang Tool: Isang espesyalisado, high-current na “MCCB Test Set.” Ang makinang ito ay kadalasang kasing laki ng isang malaking maleta, may timbang na 50kg, at maaaring nagkakahalaga ng ₱20,000 o higit pa.
- Ang Proseso: Ihihiwalay ng engineer ang breaker at ikakabit ang “Halimaw” na ito dito. Ang makina pagkatapos ay talaga mag-iinject ng 500A, 1000A, o 3000A ng tunay, traceable na kuryente sa pamamagitan ng “utak” ng breaker.”
- Ang Resulta: Gumagamit sila ng stopwatch (o isang integrated timer) upang “makipagkarera” sa breaker laban sa kanyang kilala trip curve (ang TCC, o Time-Current Curve).
- “Nag-trip ba ito sa 800A sa loob ng tinukoy na 5-10 segundo?” (Thermal Brain: PASADO)
- “Nag-trip ba ito sa 3000A sa loob ng 0.04 segundo?” (Magnetic Brain: PASADO)
PRO-TIP: Isang Elektrisyan nagkakabit ng breaker at nagsasagawa ng PTT (mechanical) test. Isang NETA Test Engineer nagpapatunay sa breaker gamit ang Primary Current Injection (electrical) test. Alamin ang iyong papel. Huwag kailanman pumirma sa isang PTT test bilang isang “functional safety test.” Pumipirma ka sa “pag-asa,” hindi sa “kaalaman.”
Konklusyon: “Kapayapaan ng Isip” vs. “Tunay na Kaligtasan”
Ang maliit na “Test” button na iyon ay hindi isang sinusubukan. Ito ay isang “mechanical reset.” Ito ay “Ang ‘Placebo’ Button.”
Ito ay dinisenyo upang bigyan ang building manager o isang hindi propesyonal ng “Kapayapaan ng Isip.”
Ang tunay test, “Primary Current Injection,” ang nagbibigay ng “Tunay na Kaligtasan.”
Kapag nagtatayo ka ng isang kritikal na sistema, itinatayo mo ito sa katiyakan. Ang VIOX MCCB ay ininhinyero sa pinakamataas na pamantayan, na may malinaw na trip curves, handa nang patunayan ng isang propesyonal na test set. Huwag lamang umasa na gumagana ang iyong “utak”—alamin na gumagana ang mga ito.
I-browse ang aming VIOX MCCB linya at magtayo nang may katiyakan.
Tala sa Teknikal na Katumpakan
**Mga Pamantayan at Sanggunian na Ginagamit** IEC 60947-2 at NEMA AB 1.
