Sebuah busur dalam pemutus sirkuit adalah pelepasan listrik bercahaya—saluran plasma yang mencapai suhu 20.000°C (36.000°F)—yang terbentuk di antara kontak yang memisah ketika pemutus arus menginterupsi arus dalam kondisi berbeban. Busur ini mewakili salah satu fenomena paling keras dan intensif energi dalam teknik elektro, mampu menghancurkan kontak, memicu kebakaran, dan menyebabkan kegagalan peralatan katastrofik jika tidak dikendalikan dengan benar melalui kontak busur dan sistem pemadaman busur.
Di VIOX Electric, tim teknik kami merancang dan menguji pemutus sirkuit setiap hari, menyaksikan secara langsung bagaimana busur berperilaku di berbagai jenis pemutus—dari pemutus sirkuit miniatur (MCB) perumahan hingga pemutus sirkuit berkasur cetak (MCCB) industri dan pemutus sirkuit udara berkapasitas tinggi (ACB). Memahami pembentukan busur, peran kritis kontak busur dalam melindungi kontak utama, dan fisika yang mengatur pemadaman busur sangat penting bagi insinyur listrik, manajer fasilitas, dan siapa pun yang bertanggung jawab untuk menentukan atau memelihara peralatan proteksi sirkuit.
Panduan komprehensif ini menjelaskan fenomena busur dari perspektif manufaktur VIOX, mencakup fisika busur (titik katoda, fenomena anoda, dinamika plasma), bagaimana kontak busur mengorbankan diri untuk melindungi kontak utama, karakteristik tegangan busur, metode pemadaman di berbagai jenis pemutus, dan kriteria seleksi praktis untuk proteksi gangguan busur.
Apa itu Busur Listrik pada Pemutus Sirkuit?
Definisi Teknis Busur Listrik
Busur listrik dalam pemutus sirkuit adalah pelepasan listrik berkelanjutan melalui udara terionisasi (plasma) yang terjadi ketika kontak terpisah dalam kondisi berbeban. Berbeda dengan percikan singkat, busur adalah saluran plasma kontinu yang mandiri yang membawa arus sirkuit penuh melalui celah udara yang seharusnya bersifat isolasi.
Busur terbentuk karena arus berusaha mempertahankan jalurnya bahkan ketika gaya mekanis menarik kontak terpisah. Saat pemisahan kontak menciptakan celah udara, medan listrik intens (seringkali melebihi 3 juta volt per meter pada pemisahan awal) mengionisasi molekul udara, memecahnya menjadi elektron bebas dan ion positif. Gas terionisasi ini—plasma—menjadi konduktif secara listrik, memungkinkan arus terus mengalir melalui celah sebagai busur putih-biru yang cemerlang.
Menurut data pengujian VIOX, busur tipikal dalam MCCB 600V yang menginterupsi 10.000 ampere mencapai:
- Suhu inti: 15.000-20.000°C (lebih panas dari permukaan matahari pada 5.500°C)
- Tegangan busur: 20-60 volt (bervariasi dengan panjang busur dan besaran arus)
- Kepadatan arus: Hingga 10^6 A/cm² pada titik katoda
- Kecepatan plasma: 100-1.000 meter per detik saat digerakkan secara magnetis
- Disipasi energi: 200-600 joule per milidetik untuk gangguan arus tinggi
Konsentrasi energi ekstrem ini menjadikan pengendalian busur sebagai tantangan utama dalam rekayasa pemutus sirkuit.
Mengapa Busur Terbentuk: Fisika di Balik Pemisahan Kontak
Busur adalah konsekuensi tak terhindarkan dari membuka sirkuit pembawa arus. Proses pembentukan busur mengikuti prinsip-prinsip fisika mendasar ini:
1. Prinsip Kontinuitas Arus: Arus listrik yang mengalir melalui sirkuit induktif (yang mencakup hampir semua sistem listrik dunia nyata) tidak dapat turun ke nol secara instan. Ketika kontak mulai terpisah, arus harus menemukan jalur—busur menyediakan jalur tersebut.
2. Penyempitan Kontak dan Pemanasan Lokal: Bahkan ketika kontak tampak bersentuhan di seluruh area permukaannya, konduksi arus sebenarnya terjadi melalui titik kontak mikroskopis (asperitas) di mana ketidakteraturan permukaan bersentuhan. Kepadatan arus pada titik-titik ini sangat tinggi, menyebabkan pemanasan lokal dan pengelasan mikro.
3. Emisi Medan dan Ionisasi Awal: Saat kontak terpisah (biasanya pada 0,5-2 meter per detik dalam pemutus sirkuit), berkurangnya area kontak menyebabkan kepadatan arus melonjak. Ini memanaskan titik kontak yang tersisa hingga 2.000-4.000°C, menguapkan material kontak. Secara bersamaan, celah yang melebar menciptakan medan listrik intens yang mengionisasi uap logam dan udara di sekitarnya.
4. Pembentukan Saluran Plasma: Setelah saluran plasma konduktif terbentuk, ia menjadi mandiri melalui ionisasi termal. Arus yang mengalir melalui plasma memanaskannya lebih lanjut (pemanasan Joule: I²R), yang meningkatkan ionisasi, yang meningkatkan konduktivitas, yang mempertahankan arus. Lingkar umpan balik positif ini mempertahankan busur hingga pendinginan dan pemanjangan eksternal memadamkannya.
Dalam studi kamera kecepatan tinggi VIOX tentang busur pada pemutus sirkuit berkasur cetak, kami mengamati pembentukan busur terjadi dalam 0,1-0,5 milidetik setelah pemisahan kontak, dengan busur segera mulai bergerak di bawah gaya elektromagnetik menuju saluran busur dan ruang pemadaman.
Busur vs Percikan: Memahami Perbedaannya
Profesional listrik terkadang bingung antara busur dan percikan, tetapi keduanya adalah fenomena yang fundamentally berbeda:
| Karakteristik | Percikan | Busur |
| Durasi | Sementara (mikrodetik hingga milidetik) | Berkelanjutan (milidetik hingga detik atau lebih lama) |
| Energi | Pelepasan energi rendah | Energi kontinu tinggi |
| Aliran Arus | Pulsa singkat, biasanya <1 ampere | Kontinu, membawa arus rangkaian penuh (ratusan hingga ribuan ampere) |
| Suhu | Panas tetapi singkat | Sangat panas (15.000-20.000°C) |
| Mandiri | Tidak—langsung runtuh | Ya—berlanjut hingga interupsi eksternal |
| Potensi Kerusakan | Erosi permukaan minimal | Erosi kontak parah, kerusakan peralatan, risiko kebakaran |
| Contoh | Pelepasan listrik statis, sakelar membuka beban ringan | Pemutus sirkuit memutus arus gangguan |
Perbedaan ini penting karena penekanan percikan api (seperti snubber RC di seluruh kontak relai) dan kepunahan busur (seperti pada pemutus sirkuit) memerlukan pendekatan rekayasa yang sama sekali berbeda.
Kontak Arcing vs Kontak Utama: Mekanisme Perlindungan
Salah satu komponen terpenting tetapi paling tidak dipahami dalam pemutus sirkuit modern adalah kontak arcing—kontak khusus yang dirancang untuk melindungi kontak pembawa arus utama (utama) pemutus dari kerusakan akibat busur api.
Apa Itu Kontak Arcing?
Kontak arcing (juga disebut tanduk busur atau pelari busur pada pemutus yang lebih besar) adalah kontak listrik sekunder yang secara khusus direkayasa untuk:
- Menanggung busur api terlebih dahulu ketika kontak terbuka di bawah beban
- Menarik busur api menjauh dari kontak utama melalui cara mekanis dan elektromagnetik
- Menahan erosi dari busur api berulang melalui bahan tahan api khusus
- Memandu busur api menuju ruang pemadam dan saluran busur api
Dalam sistem kontak pemutus sirkuit, Anda memiliki dua pasangan kontak yang berbeda:
Kontak Utama (Kontak Primer):
- Area permukaan kontak yang besar dioptimalkan untuk resistansi rendah selama membawa arus normal
- Bahan yang dipilih untuk konduktivitas listrik dan daya tahan mekanis (biasanya perak-kadmium oksida, perak-tungsten, atau paduan perak-nikel)
- Dirancang untuk membawa arus terukur secara terus menerus tanpa terlalu panas
- Menutup terlebih dahulu saat pemutus menutup; membuka terakhir saat pemutus membuka dalam kondisi tanpa beban atau arus rendah
- Mahal dan sulit diganti jika rusak
Kontak Arcing (Kontak Sekunder):
- Area kontak yang lebih kecil cukup untuk tugas membawa busur api singkat
- Bahan yang dipilih untuk ketahanan suhu tinggi dan ketahanan erosi busur api (tembaga-tungsten, tungsten-karbida, atau paduan tahan busur api khusus)
- Dirancang untuk menahan busur api intensitas tinggi dan durasi pendek
- Membuka terlebih dahulu saat pemutus trip di bawah beban, memulai busur api menjauh dari kontak utama
- Sering diintegrasikan dengan pelari busur yang secara fisik memindahkan busur api menuju zona pemadam
- Dianggap sebagai pengorbanan—dirancang untuk terkikis secara bertahap dan diganti selama perawatan besar

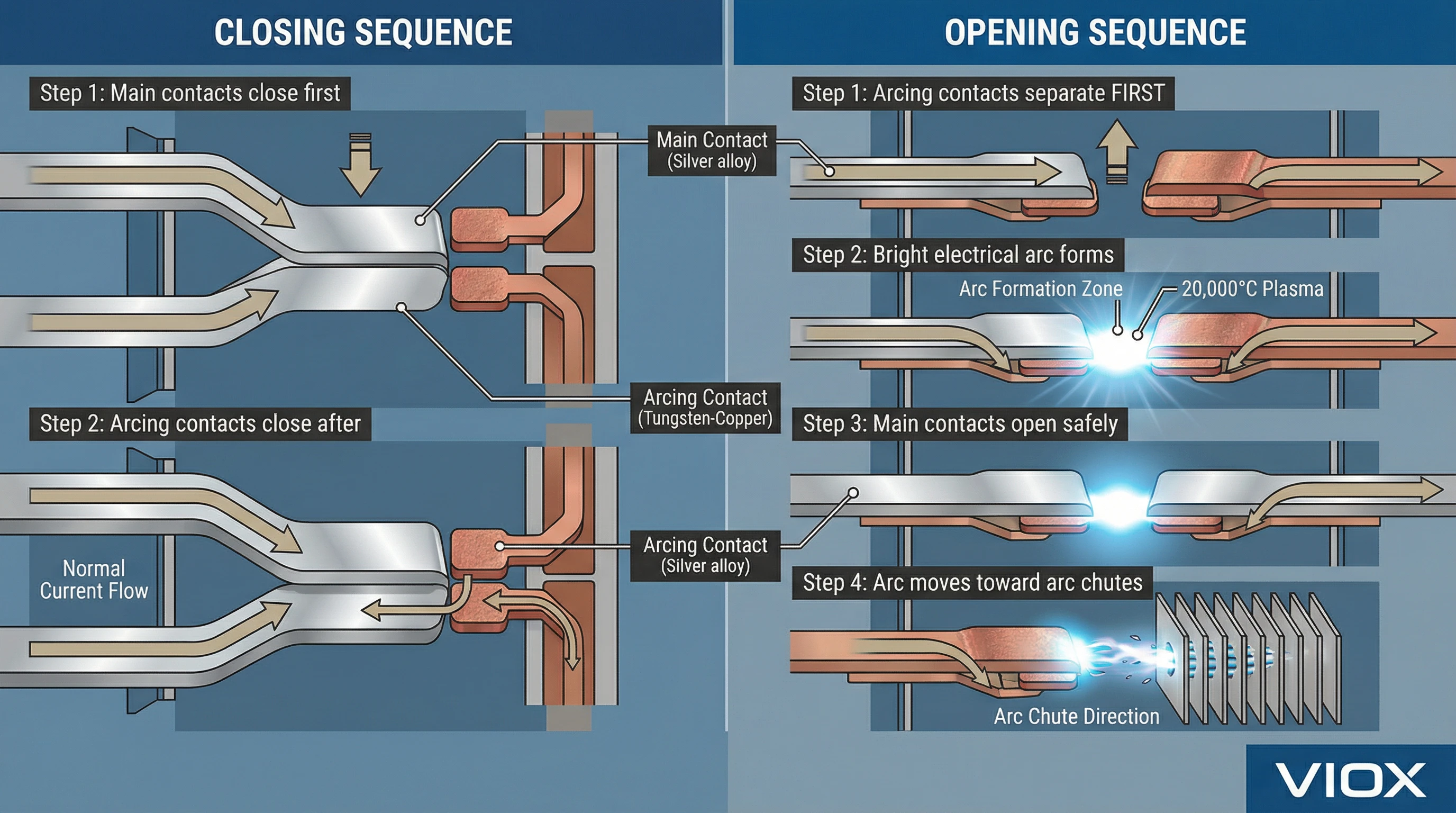

Bagaimana Kontak Arcing Melindungi Pemutus
Mekanisme perlindungan bekerja melalui operasi sekuensial yang diatur waktunya dengan cermat. Dalam desain VIOX MCCB, urutan kontak mengikuti pola ini:
Urutan Penutupan (Memberi Energi pada Rangkaian):
- Kontak utama menutup terlebih dahulu, membentuk jalur arus
- Kontak arcing menutup setelahnya (mereka menyambung-terakhir)
- Selama operasi normal, kedua set kontak membawa arus, tetapi kontak utama membawa sebagian besar karena resistansinya yang lebih rendah
Urutan Pembukaan Di Bawah Beban (Memutus Arus):
- Mekanisme trip aktif
- Kontak arcing mulai terpisah terlebih dahulu (mereka putus-dulu), sementara kontak utama tetap tertutup
- Saat celah kontak arcing melebar, busur api terbentuk di antara mereka—tetapi kontak utama masih tertutup, membawa arus melalui jalur logam
- Kontak utama membuka segera setelahnya, tetapi pada saat ini, busur api sudah terbentuk pada kontak arcing, bukan kontak utama
- Kontak arcing terus terpisah, memperpanjang busur api
- Gaya elektromagnetik (gaya Lorentz dari medan magnet busur api itu sendiri) mendorong busur api ke pelari busur
- Busur api bergerak ke saluran busur api atau ruang pemadam di mana ia didinginkan, diperpanjang, dan dipadamkan
- Kontak utama tetap tidak rusak karena mereka tidak pernah mengalami busur api
Operasi break-first/make-last ini berarti kontak utama hanya menangani arus beban normal dan terbuka dalam kondisi bebas busur api, sementara kontak busur api menyerap semua energi destruktif dari pembentukan dan pemutusan busur api.
Dampak Dunia Nyata: Pengalaman Lapangan VIOX
Dalam analisis VIOX terhadap pemutus yang dikembalikan yang gagal memutus gangguan dengan benar, kami menemukan bahwa sekitar 60% dari kegagalan katastropik melibatkan salah satu dari:
- Kontak busur api yang hilang atau sangat tererosi memungkinkan busur api mengenai kontak utama secara langsung
- Mekanisme kontak busur api yang tidak sejajar menyebabkan kontak utama terpisah sebelum kontak busur api
- Spesifikasi material yang salah di mana kontak busur api menggunakan paduan perak standar alih-alih komposisi tungsten tahan busur api

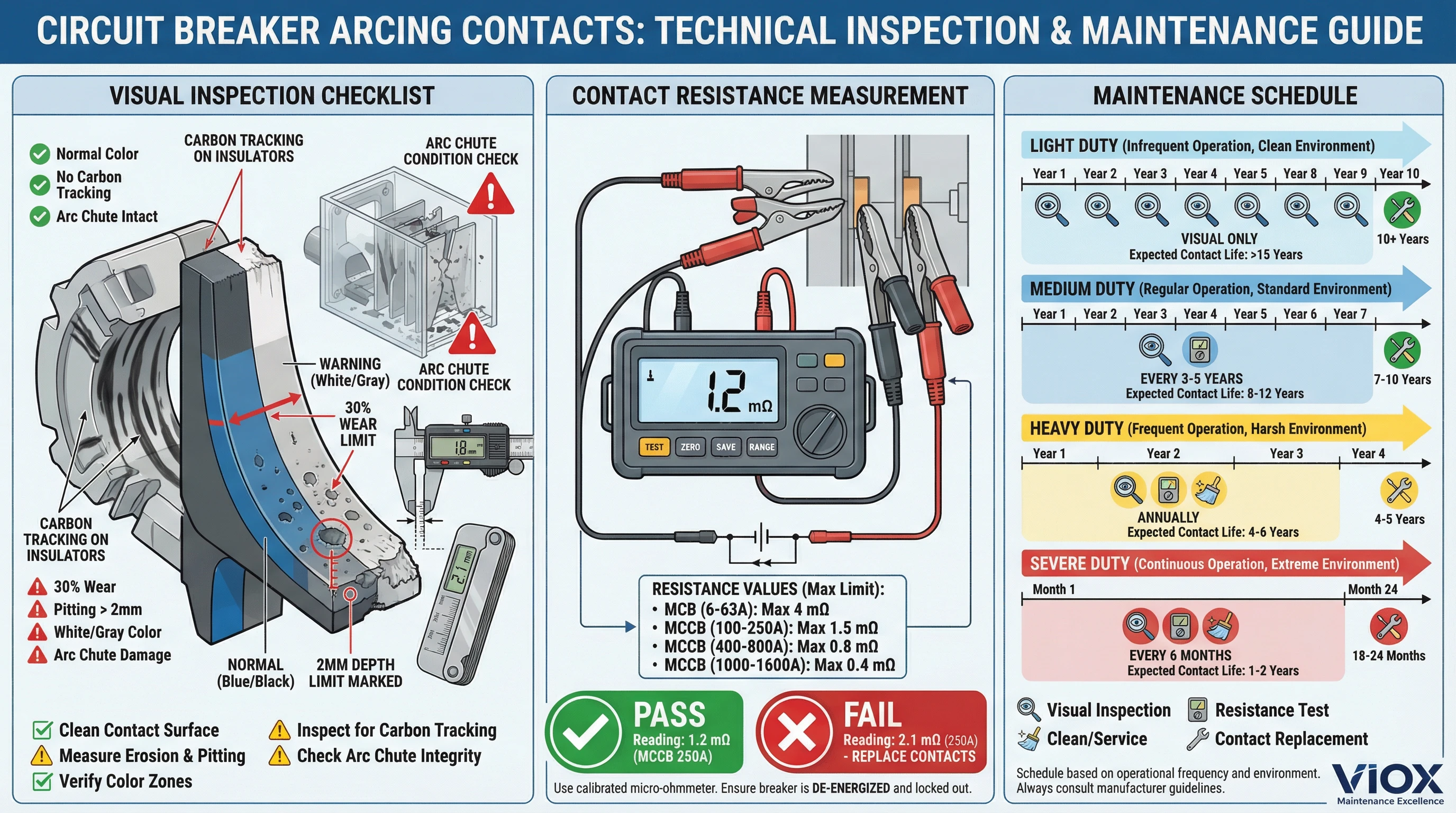

Desain dan pemeliharaan kontak busur api yang tepat memperpanjang umur operasional pemutus sirkuit hingga 3-5x dalam aplikasi tugas berat. Di fasilitas penting seperti pusat data dan rumah sakit tempat pemutus kami melindungi sirkuit keselamatan jiwa, kami menentukan sistem kontak busur api yang ditingkatkan dengan lapisan tungsten yang lebih tebal dan siklus inspeksi yang lebih sering (setiap tahun alih-alih setiap 3-5 tahun).

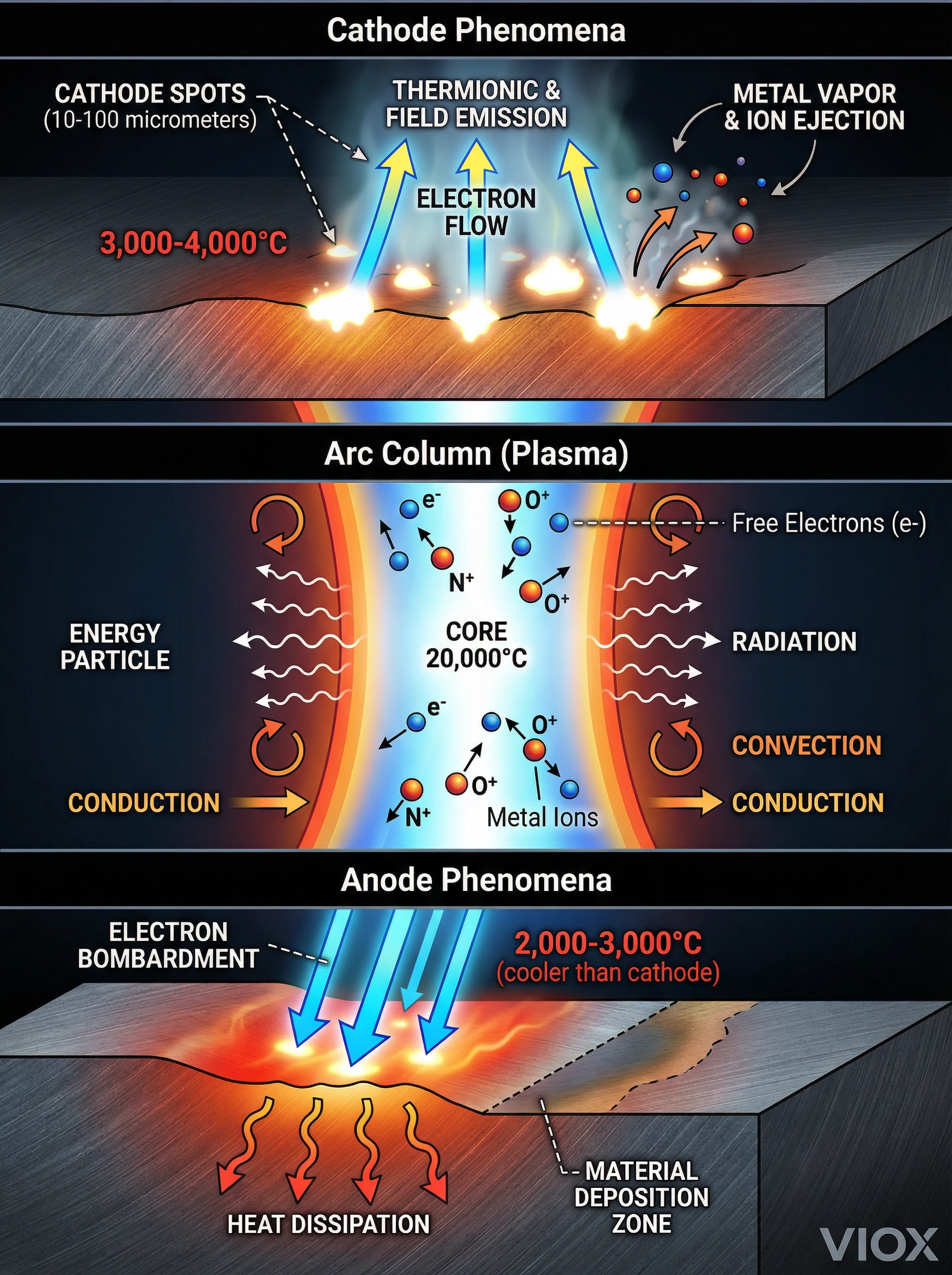

Fisika Pembentukan Busur Api: Titik Katoda, Fenomena Anoda, dan Dinamika Plasma
Untuk benar-benar memahami bagaimana pemutus sirkuit mengendalikan busur api, kita harus memeriksa fisika fundamental yang mengatur perilaku busur api. Bagian ini mengeksplorasi fisika busur api pada tingkat yang melampaui apa yang biasanya dibahas oleh pesaing—memberikan insinyur listrik pengetahuan teknis yang mendalam untuk menentukan dan memecahkan masalah terkait busur api.
Fenomena Katoda: Sumber Daya Busur Api
The katoda (elektroda negatif) adalah tempat elektron berasal dalam busur listrik. Tidak seperti konduksi keadaan tunak di mana arus mengalir secara seragam, katoda busur memusatkan kerapatan arus yang sangat besar ke dalam wilayah aktif kecil yang disebut titik katoda.
Karakteristik Titik Katoda (dari pengukuran laboratorium VIOX):
- Ukuran: Diameter 10-100 mikrometer
- Kepadatan arus: 10^6 hingga 10^9 A/cm² (juta hingga miliar ampere per sentimeter persegi)
- Suhu: 3.000-4.000°C di permukaan katoda
- Umur: Mikrodetik—titik padam dan terbentuk kembali dengan cepat, memberikan busur api tampilan berkedip yang khas
- Emisi material: Titik katoda menguapkan material elektroda, mengeluarkan uap logam, ion, dan tetesan mikro ke dalam kolom busur api
Titik katoda beroperasi melalui emisi termionik dan emisi medan:
- Emisi termionik: Pemanasan intens pada titik kontak mikroskopis memberikan energi termal untuk membebaskan elektron dari permukaan logam, mengatasi fungsi kerja (energi pengikatan). Untuk kontak tembaga, fungsi kerja ≈ 4,5 eV, membutuhkan suhu >2.000 K untuk emisi yang signifikan.
- Emisi medan: Medan listrik yang intens di permukaan katoda (10^8 hingga 10^9 V/m) secara harfiah menarik elektron dari logam melalui tunneling kuantum, bahkan pada suhu yang lebih rendah. Emisi medan mendominasi dalam pemutus vakum dan SF6 di mana kekuatan medan tinggi dapat dipertahankan.
Dampak Pemilihan Material: Erosi katoda adalah mekanisme keausan utama untuk kontak busur api. VIOX menentukan komposit tungsten-tembaga (biasanya 75% tungsten, 25% tembaga) untuk kontak busur api karena:
- Titik leleh tungsten yang tinggi (3.422°C) mengurangi laju penguapan
- Fungsi kerja tungsten yang tinggi (4,5 eV) mengurangi emisi termionik, menstabilkan titik katoda
- Tembaga memberikan konduktivitas listrik dan konduktivitas termal untuk menghilangkan panas
- Komposit ini tahan terhadap erosi 3-5x lebih baik daripada kontak tembaga atau perak murni
Fenomena Anoda: Disipasi Panas dan Transfer Material
The anoda (elektroda positif) menerima aliran elektron dari katoda. Perilaku anoda berbeda secara fundamental dari perilaku katoda:
Karakteristik Anoda:
- Mekanisme pemanasan: Pemboman oleh elektron berkecepatan tinggi dari katoda, yang mengubah energi kinetik menjadi panas saat tumbukan
- Suhu: Titik anoda biasanya 500-1.000°C lebih dingin daripada titik katoda
- Kepadatan arus: Lebih menyebar daripada katoda—tersebar di area yang lebih luas
- Transfer material: Dalam busur DC, material tererosi dari katoda dan mengendap di anoda, menciptakan “logam yang ditransfer” karakteristik yang diamati pada kontak yang rusak akibat busur api
Dalam Sirkuit AC (sebagian besar aplikasi pemutus sirkuit), polaritas berbalik 50-60 kali per detik, sehingga setiap kontak bergantian antara katoda dan anoda. Polaritas yang bergantian ini menjelaskan mengapa kontak pemutus sirkuit AC menunjukkan pola erosi yang lebih seragam dibandingkan dengan pemutus DC di mana erosi katoda mendominasi.
Kolom Busur Api: Fisika Plasma dalam Aksi
The kolom busur api adalah saluran plasma bercahaya yang menghubungkan katoda dan anoda. Di sinilah sebagian besar energi busur api menghilang.
Sifat Plasma:
- Komposisi: Uap logam terionisasi dari erosi elektroda + udara terionisasi (nitrogen, oksigen menjadi ion N+, O+ ditambah elektron bebas)
- Profil suhu: 15.000-20.000°C di inti, menurun secara radial ke arah tepi
- Konduktivitas listrik: 10^3 hingga 10^4 siemens/meter—sangat konduktif, sebanding dengan logam yang buruk
- Konduktivitas termal: Tinggi—plasma secara efisien mentransfer panas ke udara sekitarnya
- Emisi optik: Cahaya putih-biru yang intens dari eksitasi dan rekombinasi elektronik (elektron yang kembali ke keadaan dasar memancarkan foton)
Keseimbangan Energi di Kolom Busur:
Kolom busur harus mempertahankan kesetimbangan termal antara input energi (pemanasan Joule: V_arc × I) dan kehilangan energi (radiasi, konveksi, konduksi):
- Input Energi: P_in = V_arc × I (biasanya 20-60V × 1.000-50.000A = 20 kW hingga 3 MW)
- Kehilangan radiasi: Plasma bersuhu tinggi memancarkan sinar UV dan cahaya tampak (Stefan-Boltzmann: P ∝ T^4)
- Kehilangan konveksi: Plasma naik karena daya apung (gas panas) dan ditiup oleh gaya magnet
- Kehilangan konduksi: Panas dihantarkan ke elektroda, dinding ruang busur, dan gas di sekitarnya
Ketika kehilangan energi melebihi input energi (seperti ketika busur dengan cepat diperpanjang atau didinginkan), suhu plasma turun, ionisasi berkurang, resistansi meningkat, dan busur padam.

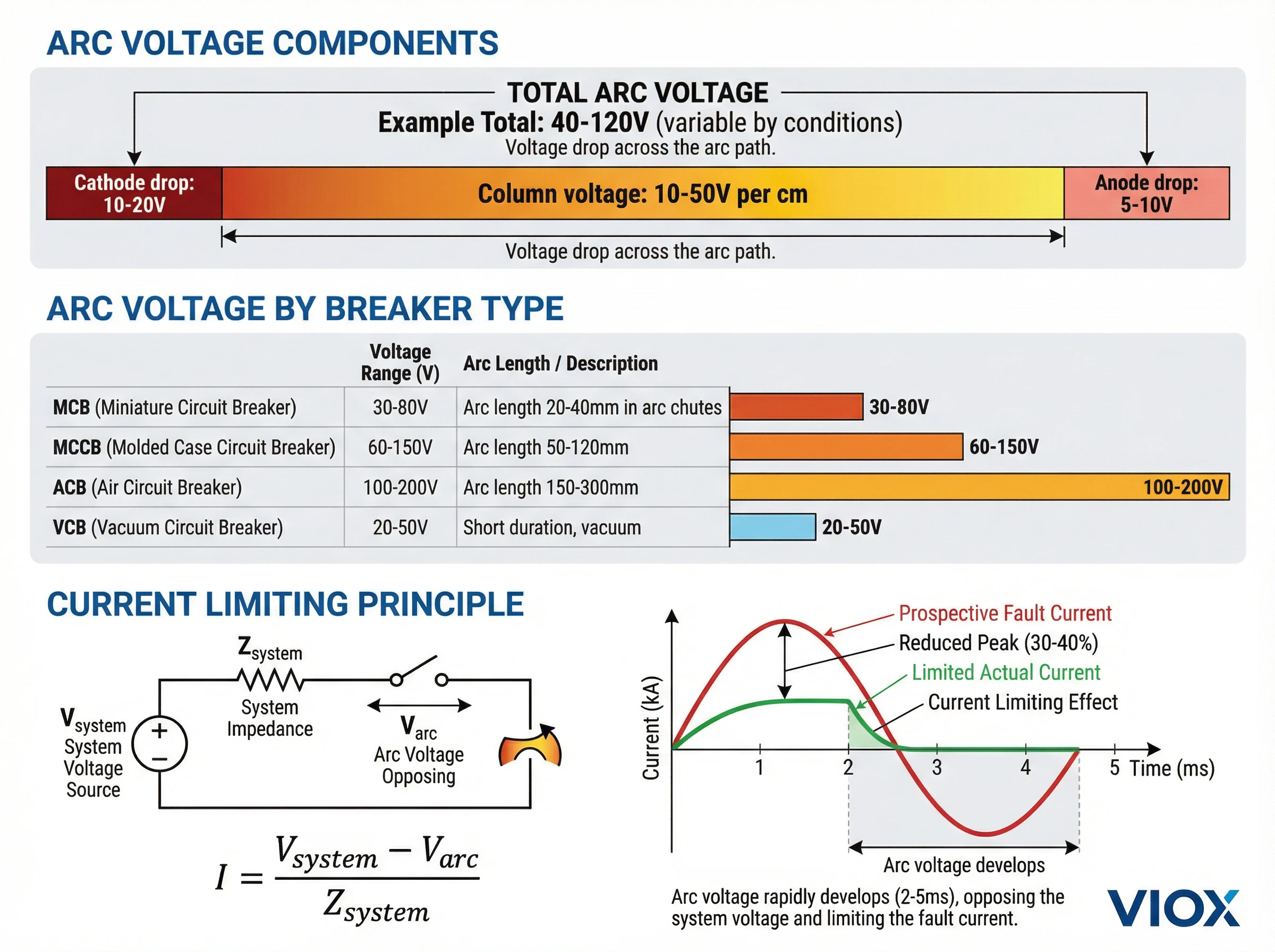

Karakteristik Tegangan Busur: Kunci Pembatasan Arus
Salah satu parameter busur yang paling penting untuk kinerja pemutus sirkuit adalah tegangan busur—penurunan tegangan di seluruh busur dari katoda ke anoda.
Komponen Tegangan Busur:
V_arc = V_katoda + V_kolom + V_anoda
Dimana:
- V_katoda: Penurunan tegangan katoda (biasanya 10-20V)—energi yang dibutuhkan untuk mengekstrak elektron dari katoda
- V_kolom: Penurunan tegangan kolom (bervariasi dengan panjang busur: ~10-50V per cm panjang busur)
- V_anoda: Penurunan tegangan anoda (biasanya 5-10V)—energi yang hilang saat elektron mengenai anoda
Total tegangan busur di pemutus sirkuit VIOX selama interupsi gangguan:
| Jenis Pemutus Sirkuit | Celah Busur Awal | Panjang Busur Setelah Blowout | Tegangan Busur Tipikal |
| MCB (miniatur) | 2-4 mm | 20-40 mm (di saluran busur) | 30-80V |
| MCCB (molded case) | 5-10 mm | 50-120 mm (di saluran busur) | 60-150V |
| ACB (air circuit breaker) | 10-20 mm | 150-300 mm (tanduk busur diperpanjang) | 100-200V |
| VCB (vacuum) | 5-15 mm | Tidak ada pemanjangan (vakum) | 20-50V (rendah karena durasi pendek) |
Tegangan Busur dan Pembatasan Arus:
Tegangan busur adalah mekanisme yang digunakan oleh pemutus sirkuit pembatas arus mengurangi arus gangguan di bawah level prospektif. Sistem dapat dimodelkan sebagai:
V_sistem = I × Z_sistem + V_arc
Menyusun ulang:
I = (V_sistem – V_arc) / Z_sistem
Dengan mengembangkan tegangan busur tinggi dengan cepat (melalui pemanjangan busur, pendinginan, dan interaksi pelat pemisah), pemutus mengurangi tegangan penggerak bersih, sehingga membatasi arus. MCCB pembatas arus VIOX mengembangkan tegangan busur 120-180V dalam 2-3 milidetik, mengurangi arus gangguan puncak menjadi 30-40% dari nilai prospektif.
Pengukuran Tegangan Busur: Selama pengujian hubung singkat di laboratorium 65 kA VIOX, kami mengukur tegangan busur menggunakan probe diferensial tegangan tinggi dan akuisisi data kecepatan tinggi (laju pengambilan sampel 1 MHz). Bentuk gelombang tegangan busur menunjukkan kenaikan cepat saat kontak terpisah, kemudian fluktuasi karakteristik saat busur bergerak melalui saluran busur, kemudian tiba-tiba runtuh menjadi nol pada arus nol saat busur padam.

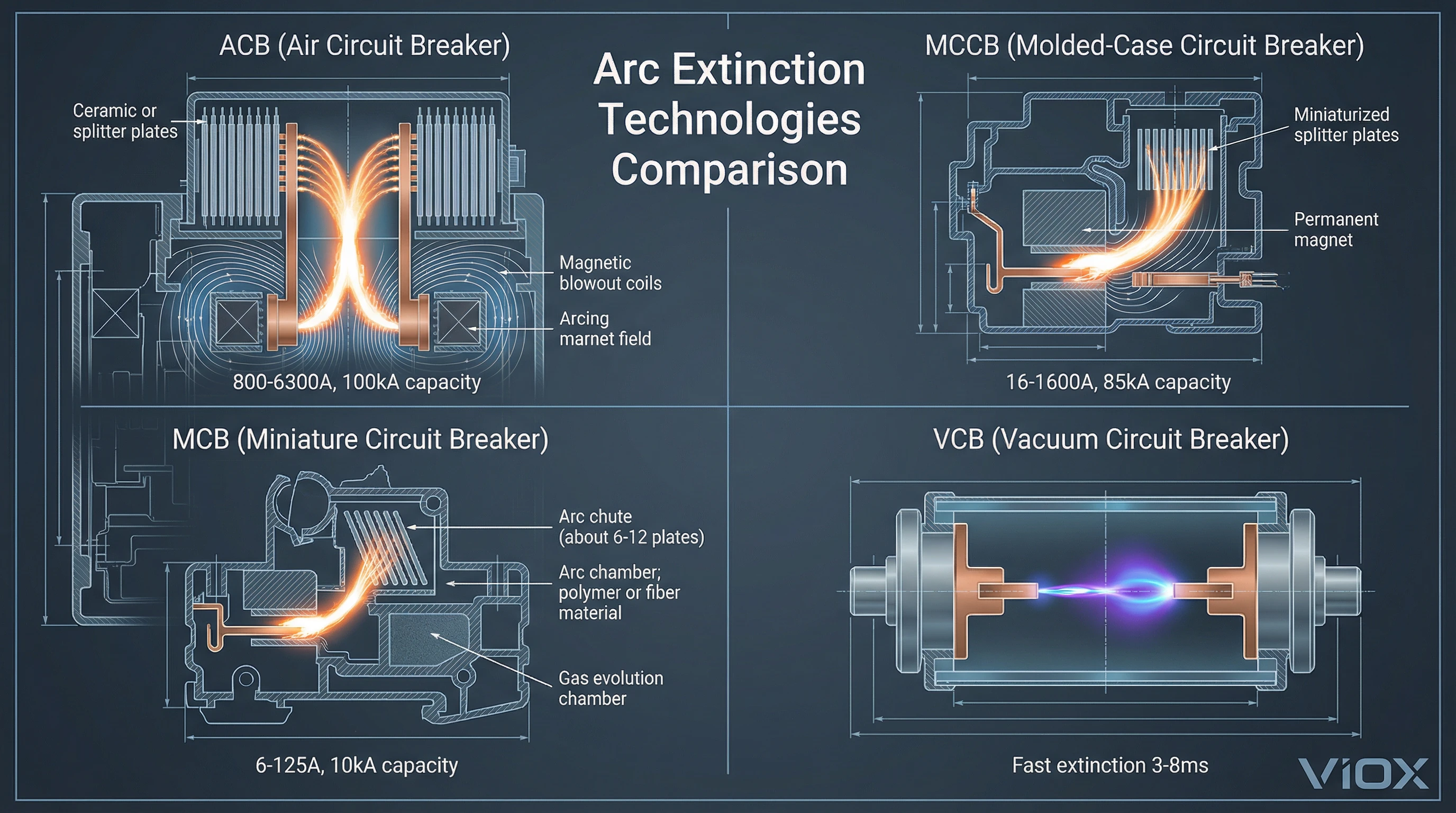

Metode Pemadaman Busur di Berbagai Jenis Pemutus Sirkuit
Teknologi pemutus sirkuit yang berbeda menggunakan strategi pemadaman busur yang berbeda, masing-masing dioptimalkan untuk kelas tegangan, peringkat arus, dan persyaratan aplikasi tertentu.
Pemutus Sirkuit Udara (ACB): Blowout Magnetik dan Saluran Busur
Pemutus sirkuit udara adalah alat kerja tradisional untuk aplikasi industri besar (ukuran bingkai 800-6300A, kapasitas pemutusan hingga 100 kA). Mereka memadamkan busur di udara terbuka menggunakan gaya mekanik dan elektromagnetik.
Mekanisme Pemadaman Busur:
- Ledakan Magnetik: Magnet permanen atau kumparan elektromagnetik menciptakan medan magnet tegak lurus terhadap jalur busur api. Arus busur api berinteraksi dengan medan ini, menghasilkan gaya Lorentz: F = I × L × B
- Arah gaya: Tegak lurus terhadap arus dan medan magnet (aturan tangan kanan)
- Besaran: Sebanding dengan arus busur api—arus gangguan yang lebih tinggi dipadamkan lebih cepat
- Efek: Mendorong busur api ke atas dan menjauh dari kontak dengan kecepatan 50-200 m/s
- Pelari Busur Api (Arc Runners): Busur api didorong ke pelari tembaga atau baja yang diperpanjang yang memperpanjang jalur busur api, meningkatkan tegangan dan resistansi busur api.
- Saluran Busur Api (Pemisah Busur Api): Busur api memasuki ruang yang berisi beberapa pelat logam paralel (biasanya 10-30 pelat dengan jarak 2-8mm). Busur api:
- Terpisah menjadi beberapa busur api seri (satu di antara setiap pasangan pelat)
- Didinginkan oleh kontak termal dengan pelat logam
- Diperpanjang saat menyebar di permukaan pelat
- Setiap celah menambahkan ~20-40V ke tegangan busur api, jadi 20 pelat = 400-800V total tegangan busur api
- Deionisasi: Kombinasi pendinginan dan persilangan nol arus (dalam sistem AC) memungkinkan udara untuk terdeionisasi, mencegah penyalaan ulang busur api.
Desain VIOX ACB: ACB seri VAB kami menggunakan geometri saluran busur api yang dioptimalkan dengan pelat pemisah yang berdekatan (3-5mm) dan magnet permanen berkekuatan tinggi yang menghasilkan kekuatan medan 0,3-0,8 Tesla. Desain ini dengan andal memadamkan busur api hingga 100 kA dalam waktu 12-18 milidetik.
Pemutus Sirkuit Kotak Cetak (MCCB): Saluran Busur Api Ringkas
MCCB adalah pemutus sirkuit industri yang paling umum (16-1600A), yang memerlukan sistem pemadam busur api ringkas yang sesuai untuk kotak cetak tertutup.
Strategi Pemadaman Busur Api:
MCCB menggunakan prinsip yang sama dengan ACB tetapi dalam ruang busur api yang diperkecil dan dioptimalkan:
- Desain ruang busur api: Rumah tahan busur api cetak integral (seringkali komposit kaca-poliester) yang menampung busur api dan mengarahkan gas
- Ledakan magnetik: Magnet permanen kecil atau kumparan peniup pembawa arus
- Saluran busur api ringkas: 8-20 pelat pemisah dalam volume terbatas
- Ventilasi tekanan gas: Ventilasi terkontrol memungkinkan pelepasan tekanan sambil mencegah nyala api eksternal
MCCB Pembatas Arus: Seri CLM VIOX menggunakan desain ruang busur api yang ditingkatkan:
- Jarak rapat: Pelat pemisah berjarak 2-3mm (vs. 4-6mm pada MCCB standar)
- Jalur diperpanjang: Busur api dipaksa untuk menempuh 80-120mm melalui saluran busur api serpentine
- Pengembangan tegangan cepat: Tegangan busur api mencapai 120-180V dalam waktu 2ms
- Energi yang masuk: Dikurangi menjadi 20-30% dari prospektif I²t
Desain pembatas arus ini melindungi peralatan elektronik sensitif, mengurangi bahaya flash busur api, dan meminimalkan tekanan mekanis pada batang bus dan switchgear.
Pemutus Sirkuit Miniatur (MCB): Kontrol Busur Api Termal dan Magnetik
MCBs (pemutus perumahan/komersial 6-125A) menggunakan pemadaman busur api yang disederhanakan yang sesuai untuk arus gangguan yang lebih rendah dan konstruksi kutub tunggal yang ringkas.
Fitur Pemadaman Busur Api:
- Saluran busur: 6-12 pelat pemisah dalam ruang cetak yang ringkas
- Ledakan magnetik: Magnet permanen kecil atau pelari busur api feromagnetik
- Evolusi gas: Panas busur api menguapkan komponen saluran busur api serat atau polimer, menghasilkan gas deionisasi (hidrogen dari dekomposisi polimer) yang membantu mendinginkan dan memadamkan busur api
Desain VIOX MCB (seri VOB4/VOB5):
- Saluran busur api diuji hingga 10.000 operasi pemutusan sesuai IEC 60898-1
- Busur api dipadamkan dalam waktu 8-15 ms untuk arus gangguan terukur (6 kA atau 10 kA)
- Penahanan busur api internal divalidasi untuk mencegah nyala api eksternal
Pemutus Sirkuit Vakum (VCB): Pemadaman Busur Api Cepat dalam Vakum
Pemutus sirkuit vakum menggunakan pendekatan yang sangat berbeda: menghilangkan medium sepenuhnya. Kontak beroperasi dalam botol vakum tertutup (tekanan 10^-6 hingga 10^-7 Torr).
Mekanisme Pemadaman Busur:
Dalam vakum, tidak ada gas untuk diionisasi. Ketika kontak terpisah:
- Busur api uap logam: Busur api awal terdiri murni dari uap logam terionisasi dari permukaan kontak
- Ekspansi cepat: Uap logam mengembang ke dalam vakum dan mengembun pada permukaan dingin (perisai dan kontak)
- Deionisasi cepat: Pada nol arus, ion dan elektron yang tersisa bergabung kembali atau mengendap dalam mikrodetik
- Pemulihan dielektrik tinggi: Celah vakum mendapatkan kembali kekuatan dielektrik penuh hampir seketika
- Kepunahan busur: Biasanya dalam 3-8 milidetik (1/2 hingga 1 siklus pada 50/60 Hz)
Keunggulan VCB:
- Erosi kontak minimal (hanya uap logam, tidak ada reaksi gas)
- Pemutusan sangat cepat (3-8 ms)
- Masa pakai kontak yang lama (100.000+ operasi)
- Tanpa perawatan (tersegel seumur hidup)
- Ukuran yang ringkas
Keterbatasan:
- Lebih mahal daripada pemutus udara
- Tegangan terbatas (biasanya 1-38 kV; tidak cocok untuk aplikasi tegangan rendah)
- Potensi tegangan lebih (arus terpotong) dalam beberapa aplikasi
VIOX memproduksi VCB (kontaktor vakum seri VVB) untuk kontrol motor tegangan menengah dan aplikasi switching kapasitor di mana masa pakai yang lama dan perawatan minimal membenarkan premi biaya.
Pemutus Sirkuit SF6: Pemadaman Busur Bertekanan Tinggi
Pemutus SF6 menggunakan gas sulfur heksafluorida, yang memiliki sifat pemadaman busur yang luar biasa:
- Kekuatan dielektrik: 2-3x udara pada tekanan yang sama
- Elektronegativitas: SF6 menangkap elektron bebas, dengan cepat mendeionisasi busur
- Konduktivitas termal: Secara efisien mendinginkan plasma busur
Kepunahan Busur:
Busur terbentuk dalam SF6 bertekanan (2-6 bar). Pada arus nol, SF6 dengan cepat menghilangkan panas dan menangkap elektron, memungkinkan pemulihan dielektrik dalam mikrodetik. Digunakan terutama dalam aplikasi tegangan tinggi (>72 kV) dan beberapa pemutus tegangan menengah.
Pertimbangan Lingkungan: SF6 adalah gas rumah kaca yang kuat (23.500× CO2 selama 100 tahun), yang mengarah pada transisi industri menuju alternatif vakum dan berinsulasi udara. VIOX tidak memproduksi pemutus SF6, melainkan berfokus pada teknologi udara dan vakum yang ramah lingkungan.
Peringkat dan Standar Busur Pemutus Sirkuit
Memilih pemutus sirkuit memerlukan pemahaman tentang peringkat terkait busur standar yang menentukan kemampuan pemutus untuk dengan aman memutus arus gangguan. Peringkat ini bervariasi antar wilayah dan organisasi standar, tetapi semuanya membahas pertanyaan mendasar yang sama: dapatkah pemutus ini dengan aman memadamkan busur saat memutus arus gangguan maksimum yang tersedia?
Kapasitas Pemutusan (Breaking Capacity)
Kapasitas interupsi adalah arus gangguan maksimum yang dapat diputus dengan aman oleh pemutus sirkuit tanpa kerusakan atau kegagalan. Peringkat ini mewakili skenario terburuk: korsleting (gangguan impedansi nol) yang terjadi di terminal pemutus.
Standar IEC (IEC 60947-2 untuk MCCB):
- Icu (Kapasitas Pemutusan Arus Pendek Tertinggi): Arus gangguan maksimum yang dapat diputus oleh pemutus sekali. Setelah pemutusan Icu, pemutus mungkin memerlukan pemeriksaan atau penggantian. Dinyatakan dalam kA (kiloampere).
- Ics (Kapasitas Pemutusan Arus Pendek Servis): Arus gangguan yang dapat diputus oleh pemutus beberapa kali (biasanya 3 operasi) dan terus berfungsi normal. Biasanya 25%, 50%, 75%, atau 100% dari Icu.
Standar UL/ANSI (UL 489 untuk MCCB):
- Peringkat Pemutusan (IR atau AIC): Peringkat tunggal yang dinyatakan dalam ampere (misalnya, 65.000 A atau “65kA”). Pemutus harus memutus tingkat arus ini dan lulus pengujian berikutnya tanpa kegagalan. Umumnya sebanding dengan IEC Icu.
Jajaran Produk VIOX:
| Jenis Pemutus Sirkuit | Ukuran Bingkai Umum | Rentang Kapasitas Pemutusan VIOX | Kepatuhan Standar |
| MCB | 6-63A | 6 kA, 10 kA | IEC 60898-1, EN 60898-1 |
| MCCB | 16-1600A | 35 kA, 50 kA, 65 kA, 85 kA | IEC 60947-2, UL 489 |
| ACB | 800-6300A | 50 kA, 65 kA, 80 kA, 100 kA | IEC 60947-2, UL 857 |
Panduan Pemilihan: Kapasitas pemutusan pemutus harus melebihi arus gangguan yang tersedia (juga disebut arus hubung singkat prospektif) di titik pemasangan. Arus gangguan ini dihitung berdasarkan kapasitas transformator utilitas, impedansi kabel, dan impedansi sumber. Memasang pemutus dengan kapasitas pemutusan yang tidak mencukupi akan mengakibatkan kegagalan yang dahsyat selama gangguan—busur tidak dapat dipadamkan, pemutus meledak, dan kebakaran/cedera menyusul.
VIOX merekomendasikan margin keamanan: tentukan pemutus yang diberi peringkat setidaknya 125% dari arus gangguan yang tersedia yang dihitung untuk memperhitungkan perubahan sistem utilitas dan ketidakpastian perhitungan.
Peringkat Arus Tahan Singkat
Untuk koordinasi selektif dalam sistem proteksi bertingkat, beberapa pemutus (terutama ACB dan MCCB trip elektronik) menyertakan pengaturan penundaan waktu singkat yang dengan sengaja menahan arus gangguan untuk periode singkat (0,1-1,0 detik) untuk memungkinkan pemutus hilir trip terlebih dahulu.
Icw (IEC 60947-2): Peringkat arus tahan singkat. Pemutus dapat membawa arus gangguan ini untuk durasi tertentu (misalnya, 1 detik) tanpa trip atau kerusakan, memungkinkan koordinasi dengan perangkat hilir.
Model VIOX ACB dengan unit trip LSI (Long-time, Short-time, Instantaneous) menawarkan pengaturan waktu singkat yang dapat disesuaikan (0,1-0,4 detik) dan peringkat Icw 30-85 kA, memungkinkan koordinasi selektif dalam sistem distribusi industri.
Energi Insiden Arc Flash dan Label
Di luar peringkat pemutus itu sendiri, bahaya arc flash persyaratan pelabelan (sesuai NEC 110.16, NFPA 70E, dan IEEE 1584) mewajibkan peralatan listrik menampilkan arus gangguan yang tersedia dan waktu pembersihan untuk memungkinkan perhitungan batas arc flash dan energi insiden.
VIOX mengirimkan semua pemutus dengan dokumentasi untuk mendukung pelabelan arc flash:
- Peringkat arus gangguan maksimum yang tersedia
- Waktu pembersihan umum pada berbagai tingkat arus gangguan (dari kurva waktu-arus)
- Biarkan melalui nilai I²t untuk pemutus pembatas arus
Kontraktor dan insinyur listrik menggunakan data ini dengan perangkat lunak perhitungan arc flash untuk menentukan energi insiden (cal/cm²) dan menetapkan jarak kerja yang aman dan persyaratan APD.
Pengujian dan Sertifikasi
Semua pemutus sirkuit VIOX menjalani pengujian dan sertifikasi pihak ketiga untuk memverifikasi kinerja pemutusan busur:
Pengujian Tipe (sesuai IEC 60947-2 dan UL 489):
- Urutan pengujian hubung singkat: Pemutus memutus arus gangguan terukur beberapa kali (urutan “O-t-CO”: Buka, tunda waktu, Tutup-Buka) untuk memverifikasi ketahanan kontak busur dan ruang busur
- Uji kenaikan suhu: Memastikan kontak busur dan ruang busur tidak terlalu panas selama operasi normal
- Uji ketahanan: 4.000-10.000 operasi mekanis ditambah operasi listrik terukur memverifikasi masa pakai kontak
- Uji dielektrik: Pengujian tegangan tinggi memastikan insulasi yang rusak akibat busur mempertahankan jarak aman
Pengujian Rutin (setiap unit produksi):
- Verifikasi arus trip
- Pengukuran resistansi kontak
- Inspeksi visual kontak busur dan saluran busur
- Pengujian dielektrik Hi-pot
Sistem manajemen mutu VIOX (bersertifikasi ISO 9001:2015) mengharuskan pengambilan sampel batch dan pengujian sesuai IEC 60947-2 Annex B, dengan ketertelusuran penuh dari komponen ruang busur hingga perakitan akhir.
Memilih Pemutus Sirkuit untuk Kinerja Busur dan Aplikasi
Pemilihan pemutus sirkuit yang tepat dengan mempertimbangkan perilaku busur memastikan interupsi yang aman dan andal sepanjang masa pakai instalasi. Ikuti pendekatan sistematis ini:
Langkah 1: Tentukan Arus Gangguan yang Tersedia
Hitung atau ukur arus hubung singkat prospektif pada titik pemasangan pemutus. Metode:
Metode Perhitungan:
- Dapatkan peringkat kVA dan impedansi transformator utilitas (biasanya 4-8%)
- Hitung arus gangguan sekunder transformator: I_fault = kVA / (√3 × V × Z%)
- Tambahkan impedansi kabel dari transformator ke lokasi pemutus
- Perhitungkan sumber paralel (generator, feeder lain)
Metode Pengukuran:
Gunakan penganalisis arus gangguan atau penguji arus hubung singkat prospektif pada titik pemasangan (memerlukan pengujian tanpa energi atau peralatan hidup khusus).
Metode Data Utilitas:
Minta data arus gangguan yang tersedia dari utilitas listrik untuk saluran masuk layanan.
Untuk aplikasi pelanggan VIOX yang umum:
- Perumahan: 10-22 kA tipikal
- Bangunan komersial: 25-42 kA tipikal
- Fasilitas industri: 35-100 kA (hingga 200 kA di dekat transformator besar)
Langkah 2: Pilih Kapasitas Pemutusan dengan Margin Keamanan
Pilih peringkat Icu/AIC pemutus ≥ 1,25 × arus gangguan yang tersedia.
Contoh: Arus gangguan yang tersedia = 38 kA → tentukan pemutus dengan peringkat ≥ 48 kA → MCCB seri VIOX VPM1 dengan peringkat 50 kA sesuai.
Langkah 3: Evaluasi Energi Busur dan Pembatasan Arus
Untuk perlindungan peralatan sensitif (elektronik, penggerak frekuensi variabel, sistem kontrol), pertimbangkan pemutus pembatas arus yang mengurangi energi yang lolos:
Kinerja Pembatasan Arus: MCCB seri VIOX CLM dengan saluran busur pembatas arus mencapai:
- Arus lolos puncak: 30-45% dari arus gangguan prospektif
- I²t lolos: 15-25% dari energi I²t prospektif
- Pembatasan terjadi dalam 2-5 ms pertama (kurang dari 1/4 siklus pada 60 Hz)
Pengurangan energi yang dramatis ini melindungi kabel, batang bus, dan peralatan hilir dari tegangan termal dan mekanis.
Langkah 4: Pertimbangkan Keselamatan dan Aksesibilitas Flash Busur
Di lokasi di mana pekerja harus mengakses peralatan berenergi:
- Tentukan pemutus dengan penutup tahan busur atau mekanisme racking jarak jauh
- Gunakan unit trip elektronik dengan interlocking selektif zona (ZSI) untuk pembersihan gangguan yang lebih cepat
- Pertimbangkan relai flash busur dengan deteksi optik untuk tripping ultra-cepat (2-5 ms)
- Pasang label peringatan flash busur dan tetapkan prosedur keselamatan sesuai NFPA 70E
Model VIOX ACB dengan mekanisme tarik keluar memungkinkan pelepasan pemutus sambil mempertahankan keselarasan ruang busur dan keselamatan—kritis untuk pemeliharaan dalam sistem berenergi tinggi.
Langkah 5: Tentukan Bahan Kontak Busur dan Interval Pemeliharaan
Untuk aplikasi tugas berat (perpindahan yang sering, lingkungan arus gangguan tinggi):
Kontak busur yang ditingkatkan: Tentukan komposisi tungsten-tembaga dengan massa yang ditingkatkan
Interval inspeksi: Rekomendasi VIOX berdasarkan aplikasi:
| Siklus Tugas | Inspeksi per Tahun | Masa Pakai yang Diharapkan dari Kontak Busur |
| Ringan (perumahan, kantor komersial) | 0 (visual saja) | 20-30 tahun |
| Sedang (ritel, industri ringan) | Setiap 3-5 tahun | 10-20 tahun |
| Berat (manufaktur, penyalaan berulang) | Setiap tahun | 5-10 tahun |
| Parah (switchgear utama, paparan gangguan tinggi) | Every 6 months | 2-5 tahun atau setelah gangguan besar |
Langkah 6: Verifikasi Koordinasi dan Selektivitas
Plot kurva waktu-arus untuk memastikan koordinasi gangguan busur yang tepat:
- Pemutus hulu tidak boleh trip sebelum pemutus hilir selama terjadi gangguan
- Margin waktu yang memadai (biasanya 0,2-0,4 detik) antara kurva
- Perhitungkan waktu busur pemutus dan efek pembatas arus
VIOX menyediakan data TCC (kurva waktu-arus) dan perangkat lunak koordinasi untuk memfasilitasi analisis selektivitas.
Pemeliharaan, Inspeksi, dan Pemecahan Masalah Terkait Busur
Pemeliharaan yang tepat memperpanjang umur kontak busur, mempertahankan kemampuan interupsi, dan mencegah kegagalan terkait busur.
Inspeksi Visual Kontak Busur
Lakukan inspeksi visual selama pemeliharaan terjadwal (pemutus tidak berenergi dan ditarik):
Apa yang harus dicari:
- Erosi kontak: Kehilangan material dari ujung kontak busur—dapat diterima jika <30% material asli tersisa
- Pitting dan pembentukan kawah: Kawah yang dalam menunjukkan busur yang parah; ganti jika kedalaman kawah >2mm
- Perubahan warna: Oksidasi biru/hitam adalah normal; endapan putih/abu-abu menunjukkan panas berlebih
- Pelacakan karbon: Jalur karbon konduktif pada isolator dari plasma busur—bersihkan atau ganti bagian yang terpengaruh
- Melengkung atau meleleh: Menunjukkan energi busur yang berlebihan atau pemadaman busur yang gagal—ganti pemutus
- Kerusakan saluran busur: Pelat pemisah yang rusak, penghalang yang meleleh, atau akumulasi jelaga—bersihkan atau ganti ruang busur
Alat inspeksi VIOX: Pengukur ketebalan kontak dan templat batas keausan tersedia untuk semua model MCCB/ACB untuk mengukur erosi.
Pengukuran Resistansi Kontak
Ukur resistansi di setiap kutub menggunakan mikro-ohmmeter (ohm meter resistansi rendah digital):
Nilai yang dapat diterima (Pemutus VIOX, sesuai IEC 60947-2):
| Ukuran Bingkai Pemutus | Resistansi Kontak Baru | Maksimum yang Diizinkan |
| MCB (6-63A) | 0,5-2 mΩ | 4 mΩ |
| MCCB (100-250A) | 0,1-0,5 mΩ | 1,5 mΩ |
| MCCB (400-800A) | 0,05-0,2 mΩ | 0,8 mΩ |
| MCCB (1000-1600A) | 0,02-0,1 mΩ | 0,4 mΩ |
| ACB (1600-3200A) | 0,01-0,05 mΩ | 0,2 mΩ |
Peningkatan resistansi kontak menunjukkan:
- Erosi kontak busur
- Kontaminasi atau oksidasi kontak utama
- Tekanan kontak berkurang (pegas aus)
- Ketidaksejajaran
Jika resistansi melebihi maksimum yang diizinkan, ganti kontak busur atau seluruh pemutus tergantung pada model dan kemampuan perbaikan.
Pemecahan Masalah Terkait Busur
Masalah: Pemutus trip segera saat menutup ke beban
- Kemungkinan Penyebabnya: Hubung singkat hilir (verifikasi dengan pengujian megohmmeter), Pengaturan trip sesaat terlalu rendah, Kontak busur aus menyebabkan resistansi awal yang tinggi dan arus masuk
- Solusi: Isolasi beban hilir, uji kontinuitas sirkuit, periksa kontak busur
Masalah: Busur terlihat selama operasi normal
- Kemungkinan Penyebabnya: Kontak utama tidak menutup dengan benar (kontak busur membawa arus kontinu), Sambungan longgar di terminal pemutus, Kontaminasi kontak mengurangi konduktivitas, Ketidaksejajaran mekanis
- Solusi: Segera hilangkan energi dan periksa. Busur selama operasi normal menunjukkan kegagalan yang akan segera terjadi—ganti pemutus.
Masalah: Pemutus gagal menginterupsi gangguan
- Kemungkinan Penyebabnya: Arus gangguan melebihi kemampuan pemutusan (busur api tidak dapat dipadamkan), Erosi kontak busur api yang parah, Kerusakan atau penyumbatan ruang busur api, Kontaminasi di saluran busur api (partikel logam yang menyebabkan hubungan pendek pada pelat pemisah)
- Solusi: Segera ganti pemutus. Kegagalan untuk memutus menunjukkan bahaya keselamatan yang kritis.
Masalah: Bau terbakar atau asap dari pemutus selama pemutusan gangguan
- Kemungkinan Penyebabnya: Produk sampingan busur api normal (ozon, NOx) jika terjadi sekali selama pembersihan gangguan, Pirolisis isolasi organik jika energi busur api berlebihan, Komponen internal terlalu panas
- Solusi: Jika kejadian tunggal selama pembersihan gangguan, lakukan inspeksi pasca-pemutusan sesuai IEC 60947-2 (visual, resistansi, dielektrik). Jika berulang atau selama operasi normal, ganti pemutus.
Kapan Harus Mengganti Pemutus Setelah Terpapar Busur Api
VIOX merekomendasikan penggantian pemutus dalam kondisi ini:
- Pemutusan ≥80% dari Icu terukur: Pemutusan tunggal di dekat kapasitas menyebabkan erosi kontak busur api yang parah
- Beberapa pemutusan ≥50% Icu: Kerusakan kumulatif melebihi masa pakai desain
- Erosi kontak visual >30%: Material yang tersisa tidak mencukupi untuk pemutusan yang andal di masa mendatang
- Resistansi kontak melebihi maksimum: Menunjukkan jalur arus yang terdegradasi
- Kerusakan ruang busur api: Pelat pemisah pecah, komponen meleleh
- Usia >20 tahun dalam pelayanan: Bahkan tanpa gangguan, penuaan material memengaruhi pemadaman busur api
Sebagian besar pelanggan komersial/industri VIOX menerapkan siklus penggantian 25 tahun untuk MCCB kritis terlepas dari kondisi visual, memastikan pemutusan busur api yang andal saat dibutuhkan.
Pertanyaan yang Sering Diajukan: Busur Api di Pemutus Sirkuit
Apa yang membuat busur listrik pada pemutus sirkuit begitu berbahaya?
Busur api di pemutus sirkuit berbahaya karena mencapai suhu 20.000°C—lebih panas dari permukaan matahari—menciptakan bahaya kebakaran, ledakan, dan sengatan listrik yang ekstrem. Plasma busur api dapat langsung menyulut bahan mudah terbakar di dekatnya, menguapkan komponen logam, dan menghasilkan gelombang tekanan melebihi 10 bar (145 psi) yang merusak penutup. Insiden flash busur api menyebabkan luka bakar parah, kebutaan permanen akibat sinar UV yang intens, dan kerusakan pendengaran akibat suara ledakan (140+ dB). Selain itu, busur api menghasilkan gas beracun termasuk ozon, nitrogen oksida, dan karbon monoksida. Tanpa kontak busur api dan sistem pemadam busur api yang tepat, busur api yang tidak terkendali dapat menyebar melalui sistem kelistrikan, menyebabkan kegagalan beruntun dan kerusakan di seluruh fasilitas.
Berapa lama busur listrik bertahan dalam pemutus sirkuit selama pemutusan gangguan?
Pemutus sirkuit modern memadamkan busur api dalam 8-20 milidetik dalam sistem AC (biasanya pada perlintasan nol arus pertama atau kedua). MCCB VIOX dengan saluran busur api yang dioptimalkan mencapai pemutusan dalam 10-16 ms pada arus gangguan terukur. Pemutus sirkuit vakum lebih cepat (3-8 ms) karena pemadaman busur api yang cepat dalam vakum. Namun, jika kapasitas pemutusan pemutus terlampaui atau ruang busur api rusak, busur api dapat bertahan selama ratusan milidetik atau lebih lama, melepaskan energi besar dan menyebabkan kegagalan katastropik. Durasi busur api berkorelasi langsung dengan pelepasan energi: E = V × I × t, sehingga pemadaman yang lebih cepat secara signifikan mengurangi kerusakan dan bahaya.
Apa perbedaan antara kontak busur dan kontak utama dalam pemutus sirkuit?
Kontak busur api dan kontak utama memiliki peran yang berbeda dalam pemutus sirkuit. Kontak utama adalah kontak area luas dan resistansi rendah yang dioptimalkan untuk membawa arus terukur secara terus menerus dengan pemanasan minimal. Mereka menggunakan bahan mahal (paduan perak) untuk konduktivitas dan daya tahan. Kontak arcing adalah kontak sekunder yang lebih kecil yang terbuat dari bahan tahan busur api (tungsten-tembaga) yang dirancang untuk menangani busur api yang merusak selama pemutusan. Perbedaan penting adalah waktu: kontak busur api terbuka terlebih dahulu (putus-dulu) ketika pemutus trip, menarik busur api menjauh dari kontak utama. Operasi putus-dulu/sambung-terakhir ini melindungi kontak utama dari kerusakan busur api, memperpanjang umur pemutus hingga 3-5× dibandingkan dengan desain kontak tunggal. Pengujian VIOX menunjukkan bahwa 60% kegagalan pemutus prematur disebabkan oleh kontak busur api yang hilang atau tererosi yang memungkinkan busur api merusak kontak utama.
Dapatkah Anda melihat busur yang terbentuk di dalam pemutus sirkuit?
Anda tidak boleh dengan sengaja mengamati pembentukan busur api karena sinar UV dan cahaya tampak yang intens (sebanding dengan kecerahan busur api las) dapat menyebabkan kerusakan retina permanen dalam milidetik—suatu kondisi yang disebut “mata busur api” atau fotokeratitis. Selama operasi normal, pemutus sirkuit tertutup dan busur api terjadi di dalam ruang busur api, tidak terlihat oleh operator. VIOX menggunakan kamera berkecepatan tinggi dengan penyaringan yang tepat di laboratorium pengujian 65 kA kami untuk mempelajari perilaku busur api dengan aman. Di lapangan, jika Anda melihat busur api atau cahaya berkedip dari pemutus selama operasi normal (bukan selama pembersihan gangguan), segera matikan peralatan—busur api yang terlihat menunjukkan kegagalan katastropik yang akan segera terjadi. Selama pembersihan gangguan, kilatan internal singkat yang terlihat melalui jendela indikator adalah normal untuk pemutusan arus tinggi.
Bagaimana tegangan busur mempengaruhi pembatasan arus pada pemutus sirkuit?
Tegangan busur api adalah mekanisme utama yang memungkinkan pemutus sirkuit pembatas arus untuk mengurangi arus gangguan di bawah tingkat prospektif. Saat busur api memanjang melalui tiupan magnetik dan berjalan melalui saluran busur api, tegangan busur api naik dengan cepat (biasanya 80-200V di ruang busur api MCCB VIOX). Tegangan ini menentang tegangan sistem, mengurangi tegangan bersih yang tersedia untuk mendorong arus gangguan: I_aktual = (V_sistem – V_busur) / Z_sistem. Dengan mengembangkan tegangan busur api tinggi dengan cepat dalam 2-5 milidetik, pemutus pembatas arus mencapai arus tembus puncak hanya 30-40% dari tingkat gangguan prospektif. MCCB seri CLM VIOX menggunakan pelat pemisah yang berdekatan (2mm) dan jalur saluran busur api yang diperpanjang (80-120mm) untuk memaksimalkan tegangan busur api, melindungi peralatan hilir dari tegangan termal (I²t) dan mekanis (I_peak²) selama gangguan.
Apa yang menyebabkan busur pemutus arus menjadi lebih parah?
Tingkat keparahan busur api meningkat dengan beberapa faktor: arus gangguan yang lebih tinggi (lebih banyak input energi), durasi busur api yang lebih lama (pemadaman tertunda), kapasitas pemutusan yang tidak memadai (pemutus berukuran terlalu kecil untuk arus gangguan yang tersedia), kontak busur api yang terkontaminasi atau tererosi (pembentukan busur api yang tidak teratur), komponen yang aus (tekanan kontak berkurang, saluran busur api rusak), pemasangan yang tidak tepat (terminal longgar menyebabkan busur api eksternal), dan kondisi lingkungan (kelembaban tinggi mengurangi kekuatan dielektrik, ketinggian mengurangi kepadatan udara yang memengaruhi pendinginan busur api). Dalam analisis VIOX tentang insiden busur api yang parah, penyebab paling umum adalah memasang pemutus dengan kapasitas pemutusan yang tidak mencukupi untuk arus gangguan yang tersedia—ketika gangguan prospektif melebihi peringkat Icu pemutus, busur api tidak dapat dipadamkan dan kegagalan katastropik terjadi. Selalu verifikasi arus gangguan yang tersedia dan tentukan pemutus dengan peringkat ≥125% di atas nilai tersebut.
Bagaimana pemutus AFCI berbeda dari pemutus sirkuit standar dalam mendeteksi busur listrik?
Pemutus Sirkuit Gangguan Busur (AFCIs) mendeteksi busur paralel berbahaya (busur dari saluran ke netral atau saluran ke tanah akibat kabel yang rusak, sambungan longgar, atau kabel yang aus) yang tidak dapat dideteksi oleh pemutus standar karena busur ini menarik arus yang tidak cukup untuk memicu proteksi arus lebih. AFCIs menggunakan elektronik canggih untuk menganalisis bentuk gelombang arus guna mengidentifikasi tanda karakteristik frekuensi tinggi (biasanya 20-100 kHz) yang dihasilkan oleh busur—pola tidak teratur dan kacau yang berbeda dari arus beban normal. Ketika AFCI mendeteksi tanda busur yang melebihi tingkat dan durasi ambang batas, ia akan trip untuk mencegah kebakaran listrik. Pemutus sirkuit standar hanya mendeteksi busur seri (busur pada jalur arus yang disengaja selama gangguan) saat mereka trip untuk membersihkan kesalahan; mereka tidak dapat mendeteksi busur paralel pada kabel cabang. Pemutus industri/komersial VIOX berfokus pada interupsi busur seri berenergi tinggi, sementara pemutus AFCI perumahan (di luar jangkauan produk kami) khusus mendeteksi busur paralel berenergi rendah yang menyebabkan kebakaran.
Apa yang terjadi jika pemutus sirkuit tidak dapat memadamkan busur listrik?
Jika pemutus sirkuit gagal memadamkan busur api, kegagalan katastropik terjadi dalam hitungan detik. Busur api yang berkelanjutan terus menarik arus gangguan (berpotensi puluhan ribu ampere), melepaskan energi besar (megajoule per detik) yang: 1) Menguapkan dan melelehkan komponen internal pemutus, menciptakan uap logam konduktif yang menyebarkan busur api ke seluruh penutup; 2) Menghasilkan tekanan ekstrem (20+ bar) yang merusak casing pemutus, memproyeksikan logam cair dan plasma secara eksternal; 3) Menyalakan bahan di sekitarnya—kabel, penutup, struktur bangunan—menyebabkan kebakaran listrik; 4) Menciptakan busur api fase-ke-fase atau fase-ke-ground di peralatan hulu, menyebabkan kegagalan beruntun; dan 5) Menimbulkan bahaya flash busur api yang ekstrem bagi personel di dekatnya dengan energi insiden melebihi 100 kal/cm². Inilah mengapa menentukan kapasitas pemutusan yang tepat sangat penting. Pengujian ketat VIOX sesuai IEC 60947-2 memverifikasi setiap model pemutus memadamkan busur api dengan andal hingga Icu terukur dalam kondisi terburuk.
Kesimpulan
Busur api adalah kekuatan destruktif, tetapi dengan kontak busur api dan sistem pemadam busur api yang direkayasa dengan presisi, mereka dapat dikendalikan. Memahami fisika busur api—dari titik katoda hingga dinamika plasma—memungkinkan para insinyur untuk memilih peralatan pelindung yang tepat dan memeliharanya untuk keselamatan dan keandalan. VIOX Electric terus memajukan teknologi kontrol busur api, memastikan pemutus kami memberikan perlindungan superior untuk infrastruktur listrik kritis Anda.
