Apa Arti kVA pada Rating Transformator?
kVA (kilovolt-ampere) mewakili kapasitas daya semu transformator, menunjukkan tegangan dan arus maksimum yang dapat ditangani unit secara bersamaan tanpa mengalami panas berlebih. Tidak seperti kW (kilowatt) yang hanya mengukur daya nyata, kVA memperhitungkan baik daya aktif (kW) maupun daya reaktif (kVAR), sehingga tidak bergantung pada faktor daya beban. Rating ini memastikan transformator dapat memasok semua jenis beban—resistif, induktif, atau kapasitif—tanpa pengetahuan produsen tentang aplikasi spesifik.
Hal-hal Penting yang Dapat Dipetik
- kVA mengukur daya semu (tegangan × arus), sedangkan kW hanya mengukur daya nyata yang melakukan kerja aktual
- Transformator diberi peringkat dalam kVA, bukan kW, karena produsen tidak dapat memprediksi faktor daya beban di masa depan
- Rugi tembaga bergantung pada arus (I²R), rugi besi bergantung pada tegangan—keduanya menentukan batas termal yang dinyatakan dalam VA
- Perhitungan kVA fase tunggal: kVA = (Tegangan × Arus) / 1000
- Perhitungan kVA tiga fase: kVA = (Tegangan × Arus × 1,732) / 1000
- Efisiensi maksimum biasanya terjadi pada 70-80% beban kVA terukur
- Selalu ukur transformator dengan margin keamanan 20-25% di atas beban yang dihitung untuk mencegah kelebihan beban dan memungkinkan ekspansi di masa depan

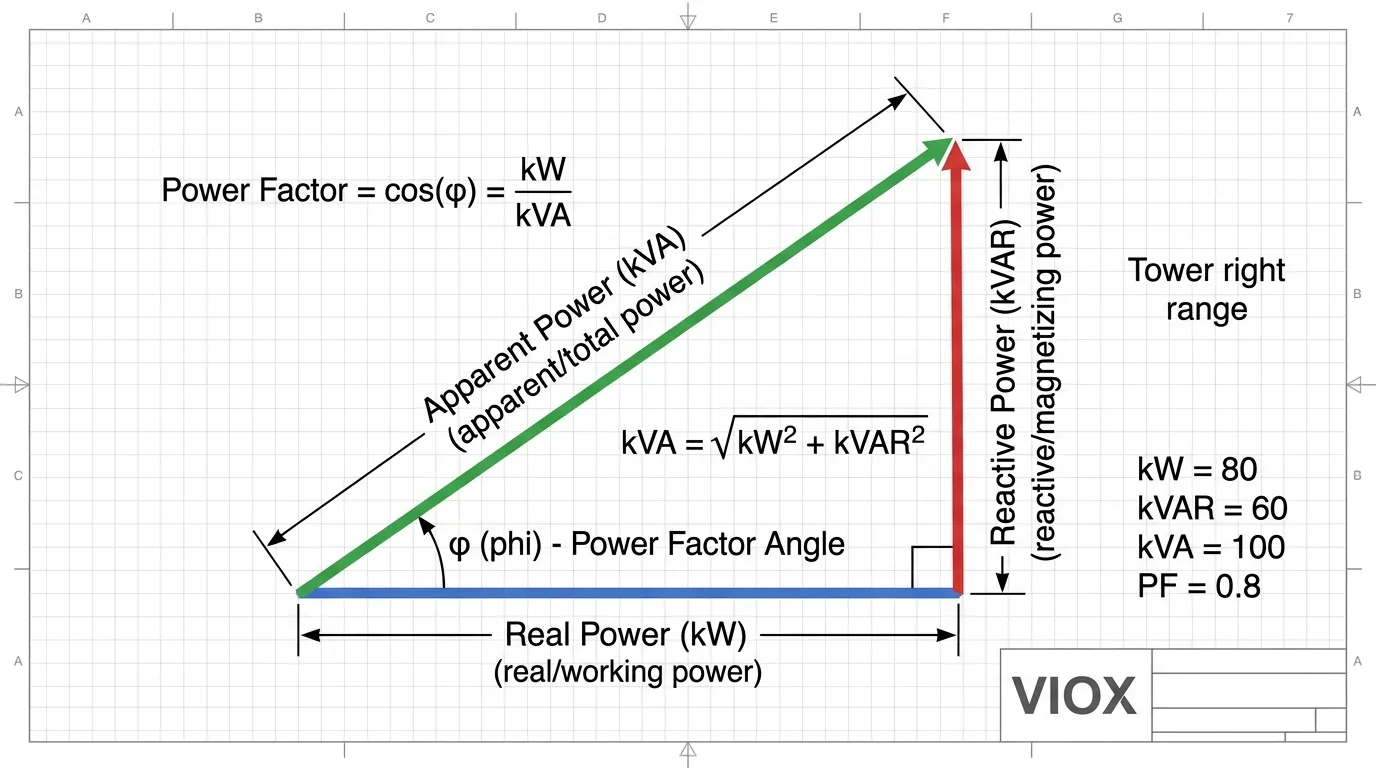

Segitiga Daya: Memahami kW, kVAR, dan kVA
Untuk memahami mengapa transformator menggunakan rating kVA, seseorang harus terlebih dahulu memahami hubungan antara berbagai jenis daya dalam sistem kelistrikan AC. Daya listrik dalam rangkaian arus bolak-balik terdiri dari tiga komponen yang membentuk apa yang oleh para insinyur disebut “segitiga daya”.”
Daya Nyata (kW) mewakili daya kerja aktual yang melakukan kerja yang bermanfaat—menjalankan motor, elemen pemanas, atau rangkaian penerangan. Ini adalah daya yang ditagih oleh utilitas dan yang melakukan pekerjaan terukur dalam sistem.
Daya Reaktif (kVAR) menopang medan elektromagnetik yang dibutuhkan oleh beban induktif seperti motor dan transformator, atau beban kapasitif seperti bank kapasitor. Meskipun daya reaktif tidak melakukan kerja yang bermanfaat, itu penting untuk pengoperasian perangkat ini dan mengalir bolak-balik antara sumber dan beban.
Daya Semu (kVA) adalah jumlah vektor dari daya nyata dan daya reaktif, mewakili total daya yang harus dipasok sumber ke rangkaian. Secara matematis, hubungan ini dinyatakan sebagai:
kVA = √(kW² + kVAR²)
The faktor daya (PF) adalah rasio daya nyata terhadap daya semu:
PF = kW / kVA
Faktor daya 1,0 (unity) menunjukkan semua daya adalah daya nyata tanpa komponen reaktif. Beban industri tipikal beroperasi pada faktor daya antara 0,7 dan 0,95, yang berarti daya semu (kVA) selalu sama dengan atau lebih besar dari daya nyata (kW).
Mengapa Rating Transformator dalam kVA, Bukan kW?
Pertanyaan mendasar yang diajukan oleh banyak insinyur dan teknisi adalah mengapa produsen transformator secara universal menggunakan kVA daripada kW untuk rating mereka. Praktik ini tidak sewenang-wenang—itu berakar pada kebutuhan teknis dan kendala rekayasa praktis.
Alasan 1: Faktor Daya Beban Tidak Diketahui
Ketika produsen transformator merancang dan membuat unit, mereka tidak memiliki pengetahuan tentang jenis beban apa yang akan dihubungkan dengannya di lapangan. Transformator mungkin memasok:
- Beban resistif (pemanas, penerangan pijar) dengan PF ≈ 1,0
- Beban induktif (motor, kontaktor, transformator) dengan PF = 0,6-0,9 lagging
- Beban campuran dengan faktor daya yang bervariasi sepanjang hari
- Beban kapasitif (bank kapasitor, beberapa peralatan elektronik) dengan PF leading
Karena transformator yang sama harus mengakomodasi semua jenis beban ini, menilainya dalam kW tidak ada artinya. Transformator yang diberi peringkat 100 kW dengan beban resistif (PF = 1,0) hanya dapat memasok 60 kW ke beban induktif dengan PF = 0,6 tanpa melebihi batas termalnya. Dengan memberi peringkat dalam kVA, produsen menyediakan metrik kapasitas universal yang independen dari karakteristik beban.
Alasan 2: Rugi Bergantung pada Tegangan dan Arus, Bukan Faktor Daya

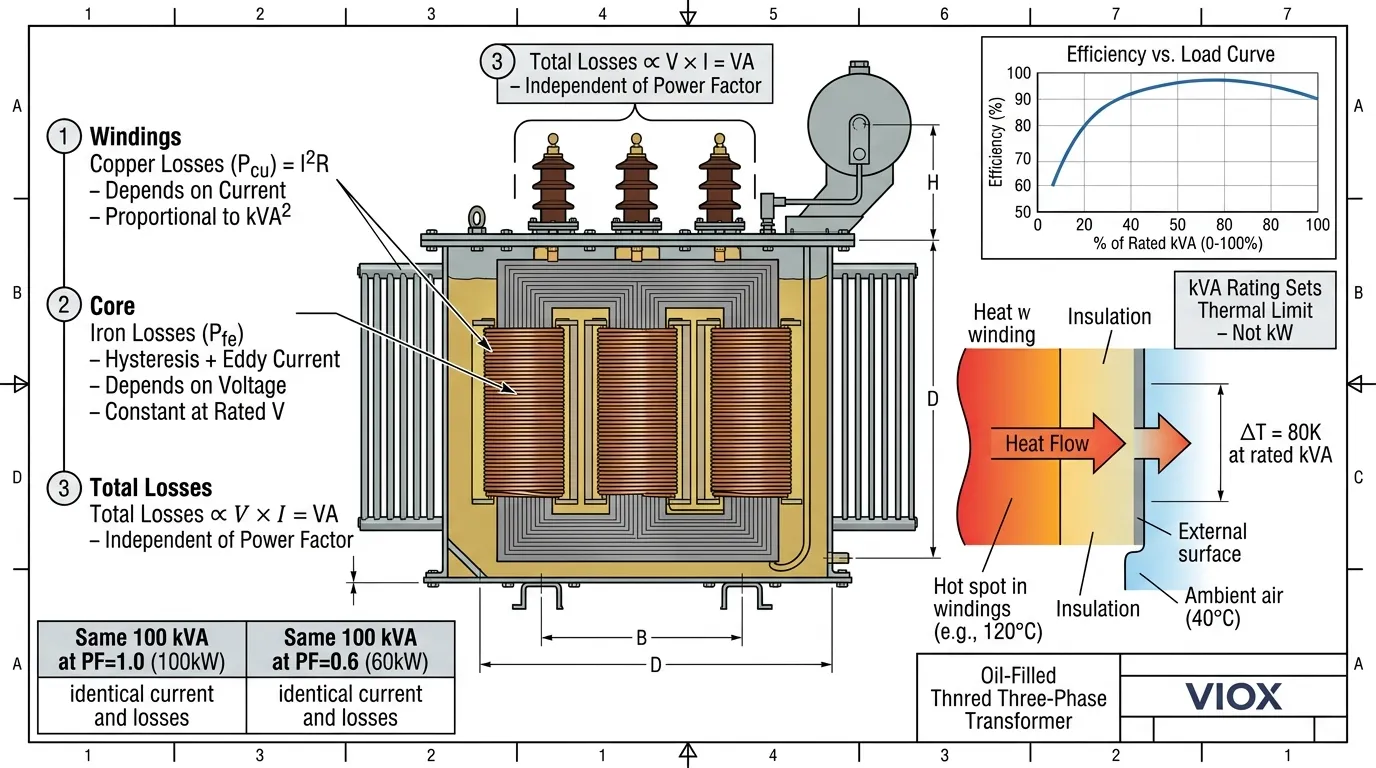

Rugi transformator menentukan batas termal dan oleh karena itu rating. Rugi ini terdiri dari dua komponen utama:

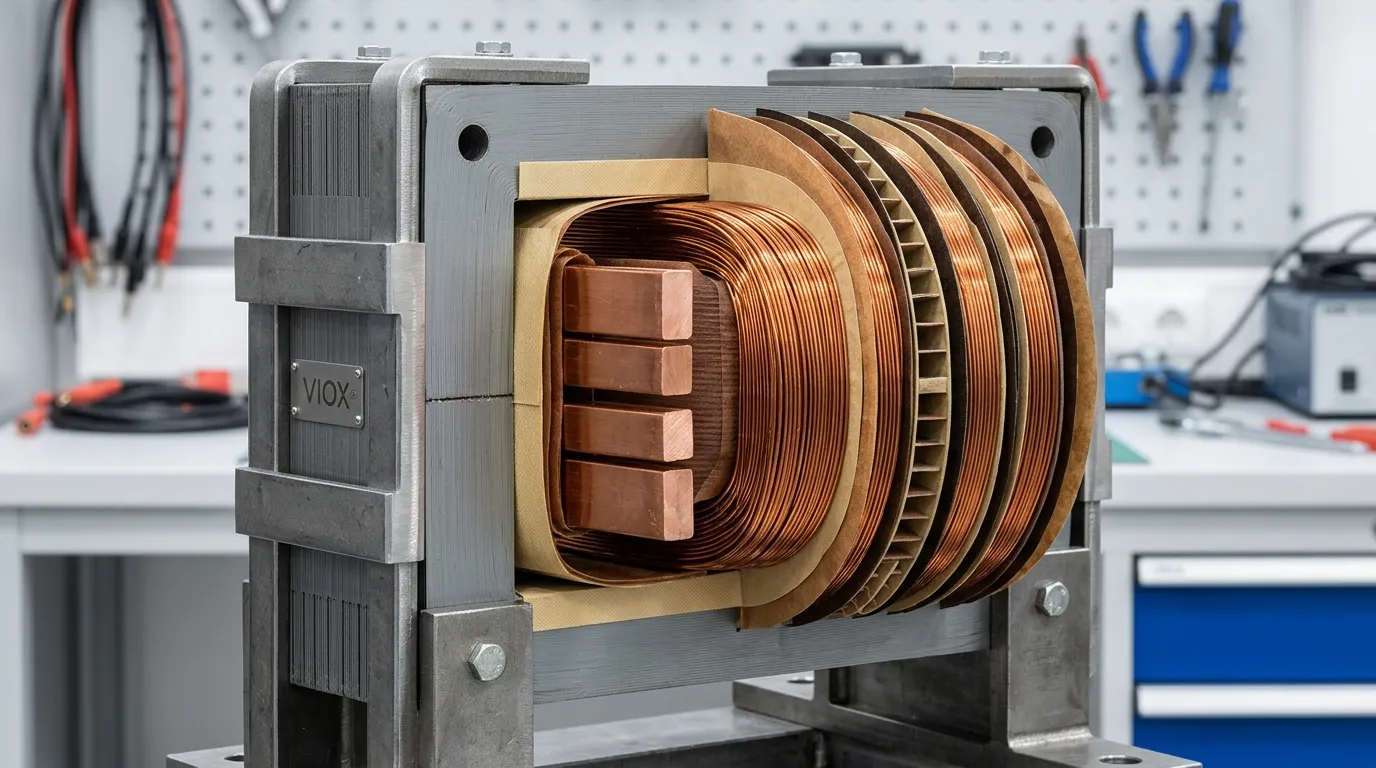

Rugi Tembaga (Rugi I²R): Ini terjadi pada belitan transformator karena resistansi konduktor tembaga. Rugi tembaga sebanding dengan kuadrat arus yang mengalir melalui belitan:
PIcu = I² × R
Karena arus (I) berhubungan langsung dengan daya semu (kVA), rugi tembaga sepenuhnya bergantung pada pembebanan kVA, bukan faktor daya.
Rugi Besi (Rugi Inti): Ini terdiri dari rugi histeresis dan arus eddy di inti transformator. Rugi besi bergantung pada tegangan yang diterapkan pada transformator dan frekuensi:
Pfe ∝ V² × f
Rugi besi pada dasarnya konstan setiap kali transformator diberi energi, terlepas dari beban.
Total Rugi: Karena rugi tembaga bergantung pada arus dan rugi besi bergantung pada tegangan, total rugi dalam transformator sebanding dengan:
Total Rugi ∝ V × I = VA (volt-ampere)
Rugi sepenuhnya independen dari faktor daya beban. Baik memasok beban resistif murni (PF = 1,0) atau beban induktif tinggi (PF = 0,5), panas yang dihasilkan di dalam transformator hanya bergantung pada tegangan dan arus—dinyatakan sebagai VA atau kVA.
Alasan 3: Kenaikan Suhu Berkorelasi dengan Daya Semu
Kenaikan suhu transformator menentukan umur isolasi dan batas operasi yang aman. Isolasi transformator—biasanya Kelas A (105°C), Kelas B (130°C), Kelas F (155°C), atau Kelas H (180°C)—menurun dengan suhu, mengikuti persamaan Arrhenius di mana umur isolasi berkurang setengahnya untuk setiap kenaikan 10°C di atas suhu terukur.
Karena rugi transformator (dan oleh karena itu pembangkitan panas) bergantung pada daya semu (kVA), kenaikan suhu juga berkorelasi dengan kVA, bukan kW. Transformator yang memasok 100 kVA pada PF = 1,0 (100 kW) menghasilkan panas yang sama dengan transformator yang sama yang memasok 100 kVA pada PF = 0,6 (60 kW). Dalam kedua kasus, arusnya identik, menghasilkan rugi tembaga yang identik.

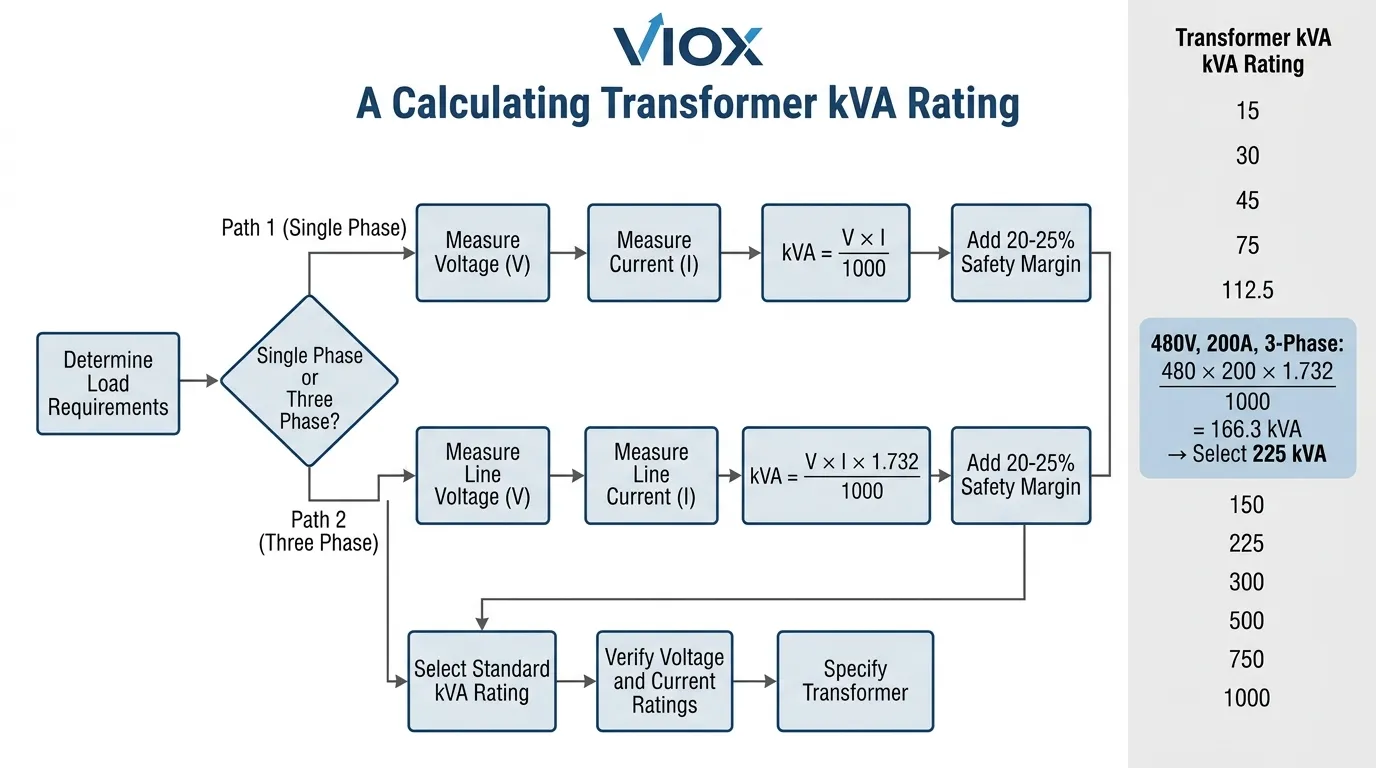

Cara Menghitung Rating kVA Transformator
Penentuan ukuran transformator yang tepat sangat penting untuk desain sistem kelistrikan. Ukuran yang terlalu kecil menyebabkan panas berlebih, umur berkurang, dan potensi kegagalan. Ukuran yang terlalu besar menghasilkan biaya yang tidak perlu, tapak yang lebih besar, dan potensi efisiensi yang lebih rendah pada beban ringan.
Perhitungan kVA Transformator Satu Fasa
Untuk transformator satu fasa, peringkat kVA dihitung menggunakan hubungan sederhana antara tegangan dan arus:
kVA = (V × I) / 1000
Dimana:
- V = Tegangan (volt)
- I = Arus (ampere)
- 1000 = Faktor konversi ke kilovolt-ampere
Contoh Perhitungan:
Sebuah transformator satu fasa yang memasok 240V pada 125A:
kVA = (240 × 125) / 1000 = 30 kVA
Peringkat transformator satu fasa standar biasanya mengikuti deret angka pilihan R10: 5, 10, 15, 25, 37.5, 50, 75, 100, 167, 250, 333, 500 kVA. Selalu bulatkan ke ukuran standar berikutnya.
Perhitungan kVA Transformator Tiga Fasa
Transformator tiga fasa memerlukan perhitungan hubungan fasa antara tiga konduktor. Perhitungan mencakup akar kuadrat dari 3 (1,732):
kVA = (V × I × 1,732) / 1000
Dimana:
- V = Tegangan antar-fasa (volt)
- I = Arus saluran (ampere)
- 1,732 = √3 (akar kuadrat dari 3)
Contoh Perhitungan:
Sebuah transformator tiga fasa yang memasok 480V pada 150A:
kVA = (480 × 150 × 1,732) / 1000 = 124,7 kVA
Bulatkan ke ukuran standar: 150 kVA.
Peringkat transformator tiga fasa standar meliputi: 15, 30, 45, 75, 112.5, 150, 225, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 3750, 5000 kVA.
Konversi kVA ke Ampere
Ketika peringkat kVA diketahui dan Anda perlu menentukan kapasitas arus maksimum:
Satu Fasa:
I = (kVA × 1000) / V
Tiga Fasa:
I = (kVA × 1000) / (V × 1,732)
Contoh: Transformator tiga fase 500 kVA, 480V:
I = (500 × 1000) / (480 × 1,732) = 601,4 A
Panduan dan Praktik Terbaik Penentuan Ukuran Transformator
Sertakan Margin Keamanan
Praktik terbaik rekayasa merekomendasikan penentuan ukuran transformator dengan margin keamanan 20-25% di atas beban maksimum yang dihitung. Ini mengakomodasi:
- Pertumbuhan beban dan ekspansi di masa depan
- Beban berlebih sementara selama penyalaan motor
- Variasi arus beban aktual vs. perkiraan
- Persyaratan regulasi tegangan di bawah beban
Perhitungan dengan Margin Keamanan:
kVA yang Dibutuhkan = kVA Beban yang Dihitung / 0,8
Misalnya, jika beban yang dihitung adalah 200 kVA:
kVA yang Dibutuhkan = 200 / 0,8 = 250 kVA
Pertimbangkan Karakteristik Beban
Jenis beban yang berbeda memerlukan pendekatan penentuan ukuran yang berbeda:
| Jenis Beban | Karakteristik | Pertimbangan Penentuan Ukuran |
|---|---|---|
| Penerangan | Stabil, resistif | Berdasarkan beban aktual dengan margin 20% |
| Motor HVAC | Arus awal yang tinggi | Ukuran untuk arus masuk atau gunakan penyalaan tegangan tereduksi |
| Tukang Las | Intermiten, arus tinggi | Gunakan faktor diversitas sesuai NEC 630 |
| Penggerak Kecepatan Variabel | Non-linear, kandungan harmonik | Ukuran lebih besar sebesar 20% atau gunakan transformator berperingkat K |
| Pusat Data | Kepadatan tinggi, pendinginan penting | Rencanakan redundansi (N+1 atau 2N) |
| Pengisian Daya EV | Beban berdenyut, ketidakpastian pertumbuhan | Ukuran untuk ekspansi di masa depan, pertimbangkan desain modular |
Pertimbangan Efisiensi
Efisiensi transformator bervariasi dengan pembebanan. Efisiensi maksimum biasanya terjadi pada 50-60% dari beban pengenal untuk transformator tipe kering dan 70-80% untuk unit berisi oli. Pengoperasian secara konsisten pada beban yang sangat ringan (di bawah 30%) menghasilkan efisiensi yang buruk karena kehilangan inti tetap.
Efisiensi dapat dihitung sebagai:
Efisiensi = (Daya Keluaran / Daya Masukan) × 100 = (kWkeluar / (kWkeluar + Losses)) × 100
Efisiensi transformator modern tipikal berkisar antara 97% hingga 99% pada beban terukur, dengan transformator efisiensi premium melebihi efisiensi 99%.
kVA vs kW: Tabel Perbandingan Praktis
Tabel berikut mengilustrasikan hubungan antara kVA, kW, dan faktor daya untuk aplikasi industri tipikal:
| Rating Transformator (kVA) | Faktor Daya (PF) | Daya Nyata (kW) | Daya Reaktif (kVAR) | Contoh Aplikasi |
|---|---|---|---|---|
| 100 kVA | 1.0 (unity) | 100 kW | 0 kVAR | Pemanas listrik, beban resistif |
| 100 kVA | 0.9 | 90 kW | 43.6 kVAR | Beban industri campuran |
| 100 kVA | 0.8 | 80 kW | 60 kVAR | Beban motor, industri tipikal |
| 100 kVA | 0.7 | 70 kW | 71.4 kVAR | Industri berat, banyak motor |
| 100 kVA | 0.6 | 60 kW | 80 kVAR | Faktor daya buruk, tidak dikoreksi |
Wawasan Utama: Perhatikan bahwa terlepas dari faktor daya, arus transformator dan pembebanan termal tetap identik untuk rating kVA yang sama. Transformator 100 kVA beroperasi pada kapasitas penuh baik memasok 100 kW pada PF unity atau 60 kW pada 0.6 PF. Ini menunjukkan mengapa kVA adalah metrik rating yang tepat.

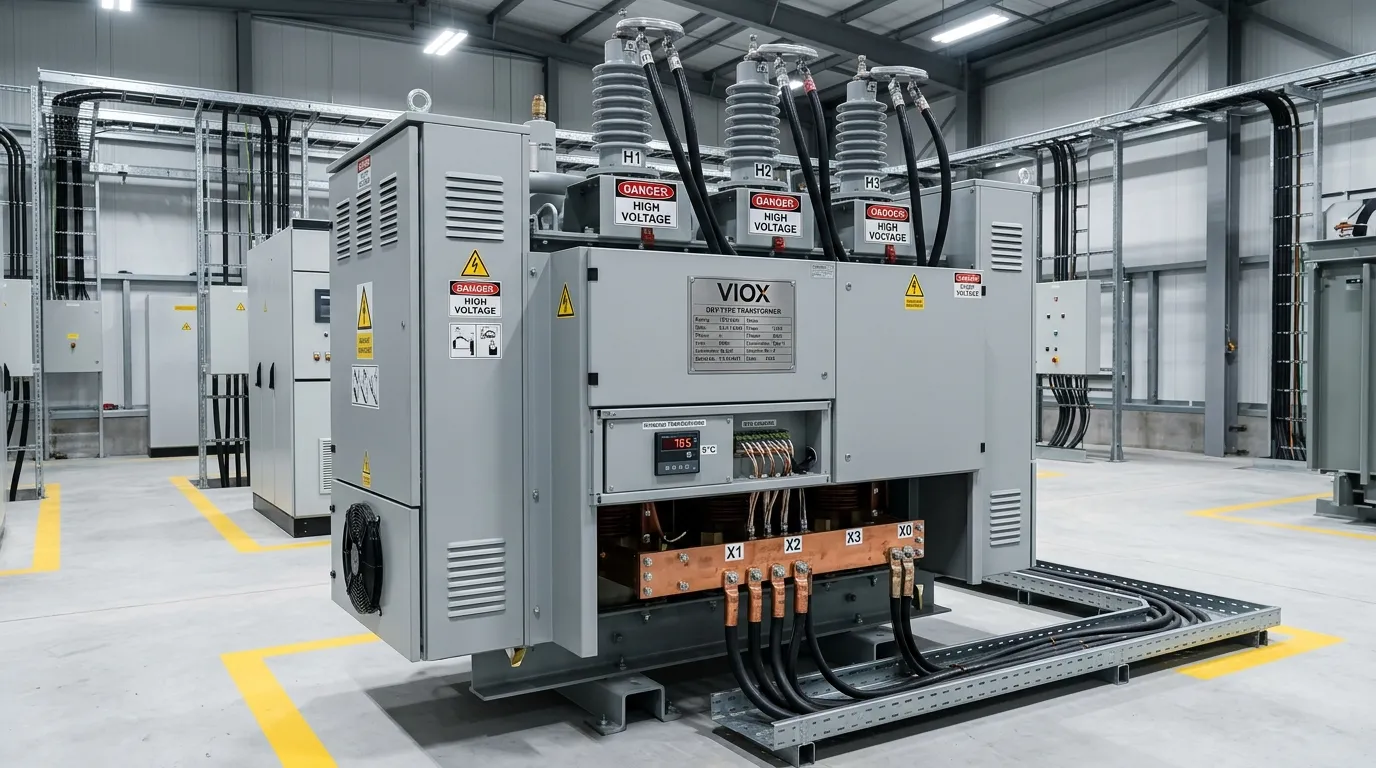

Interpretasi Data Nameplate Transformator
Memahami nameplate transformator sangat penting untuk aplikasi yang tepat. Data nameplate standar meliputi:
- Rating Primer: Rating kVA (kapasitas daya tampak), Tegangan primer (rating tegangan input), Arus primer (arus beban penuh), Frekuensi (biasanya 50 Hz atau 60 Hz)
- Rating Sekunder: Tegangan sekunder (tegangan output pada beban terukur), Arus sekunder (arus output beban penuh), Tegangan tap (jika dilengkapi dengan tap changer)
- Data Kinerja: Tegangan impedansi (%Z, biasanya 4-6% untuk transformator distribusi), Kenaikan suhu (misalnya, 80°C, 115°C, 150°C), Kelas isolasi (A, B, F, H), Efisiensi pada berbagai tingkat beban, Tingkat kebisingan (desibel)
- Data Fisik: Berat (inti, kumparan, total), Dimensi, Diagram koneksi (untuk unit tiga fase), Metode pendinginan (AN, AF, ONAN, ONAF)
Rating kVA pada nameplate mewakili beban kontinu yang dapat dibawa transformator pada tegangan dan frekuensi terukur tanpa melebihi batas kenaikan suhu dalam suhu sekitar yang ditentukan (biasanya rata-rata 30°C, maksimum 40°C).
Rating kVA Transformator Umum dan Aplikasi
Transformator diproduksi dalam rating kVA standar untuk memungkinkan pertukaran dan skala ekonomi. Rating umum dan aplikasi tipikal meliputi:
- Distribusi Tegangan Rendah (hingga 600V):
- 5-15 kVA: Komersial kecil, perumahan, sirkuit kontrol
- 25-75 kVA: Bangunan komersial, industri kecil
- 112.5-300 kVA: Pabrik industri, pusat perbelanjaan
- 500-1000 kVA: Industri besar, rumah sakit, pusat data
- 1500-2500 kVA: Fasilitas industri utama, gardu induk
- Tegangan Menengah (hingga 35kV):
- 1000-5000 kVA: Distribusi primer, fasilitas besar
- 7500-15000 kVA: Gardu induk utilitas, kawasan industri
Pedoman Seleksi:
- Sesuaikan kVA transformator dengan beban terhubung ditambah margin keamanan
- Pertimbangkan proyeksi pertumbuhan beban untuk 10-15 tahun ke depan
- Evaluasi persyaratan efisiensi energi (standar DOE 2016 di AS)
- Nilai kandungan harmonik dan tentukan Transformator faktor-K jika diperlukan
- Koordinasikan dengan perlindungan sirkuit peringkat
Bagian FAQ Singkat
T: Apa perbedaan antara kVA dan kW dalam rating transformator?
J: kVA (kilovolt-ampere) mewakili daya tampak—total daya yang dapat disuplai transformator termasuk daya nyata (kW) dan daya reaktif (kVAR). kW (kilowatt) hanya mewakili daya nyata yang melakukan pekerjaan yang berguna. Hubungannya adalah: kW = kVA × Faktor Daya. Transformator dinilai dalam kVA karena mereka harus menangani arus nyata dan reaktif, dan pabrikan tidak dapat memprediksi beban faktor daya apa yang akan terhubung.
T: Bagaimana cara mengonversi kW ke kVA untuk menentukan ukuran transformator?
J: Untuk mengonversi kW ke kVA, bagi kW dengan faktor daya: kVA = kW / PF. Misalnya, jika beban Anda adalah 400 kW dengan faktor daya 0.8, Anda memerlukan transformator yang dinilai setidaknya 500 kVA (400 ÷ 0.8). Selalu tambahkan margin keamanan 20%: 500 kVA ÷ 0.8 = ukuran transformator minimum 625 kVA—bulatkan ke 750 kVA standar.
T: Bisakah saya menggunakan transformator dengan nilai kVA yang lebih tinggi dari yang dibutuhkan beban saya?
J: Ya, Anda dapat menggunakan transformator yang ukurannya terlalu besar. Namun, pengoperasian yang jauh di bawah kapasitas terukur (secara konsisten di bawah beban 30%) mengurangi efisiensi karena kerugian inti tetap. Efisiensi maksimum biasanya terjadi pada 50-80% dari kVA terukur. Melebihkan ukuran sebesar 20-25% di atas beban yang dihitung direkomendasikan untuk margin keamanan dan pertumbuhan di masa depan, tetapi melebihkan ukuran sebesar 100% atau lebih membuang energi dan modal.
T: Apa yang terjadi jika saya membebani transformator melebihi nilai kVA-nya?
J: Membebani transformator secara berlebihan menyebabkan pemanasan berlebihan, yang mempercepat penuaan isolasi dan mengurangi masa pakai. Sesuai dengan persamaan Arrhenius, masa pakai isolasi kira-kira berkurang setengahnya untuk setiap kenaikan suhu 10°C di atas batas terukur. Beban berlebih yang berkelanjutan dapat menyebabkan kegagalan isolasi, korsleting, kebakaran transformator, atau kegagalan total. Jangan pernah melebihi nilai kVA pelat nama kecuali untuk beban berlebih darurat singkat yang ditentukan oleh pabrikan.
T: Bagaimana faktor daya memengaruhi ukuran transformator?
J: Faktor daya secara langsung memengaruhi hubungan antara kW dan kVA. Pada faktor daya kesatuan (1.0), kW sama dengan kVA. Pada faktor daya yang lebih rendah (beban industri tipikal: 0.7-0.9), kVA yang dibutuhkan lebih tinggi dari kW. Misalnya, beban 100 kW pada 0.8 PF membutuhkan kapasitas transformator 125 kVA. Faktor daya yang buruk berarti Anda membutuhkan transformator yang lebih besar (lebih mahal) untuk menghasilkan daya nyata yang sama, itulah sebabnya koreksi faktor daya secara ekonomis menguntungkan.
T: Apa rumus untuk menghitung kVA transformator tiga fase?
J: Untuk transformator tiga fase: kVA = (Tegangan × Arus × 1.732) / 1000, di mana Tegangan adalah tegangan saluran ke saluran, Arus adalah arus saluran, dan 1.732 adalah akar kuadrat dari 3 (√3). Misalnya, transformator yang memasok 480V tiga fase pada 200A adalah: (480 × 200 × 1.732) / 1000 = 166.3 kVA—bulatkan ke ukuran standar 225 kVA.
T: Apakah kerugian transformator sama pada faktor daya yang berbeda dengan pembebanan kVA yang sama?
J: Ya. Kerugian tembaga transformator bergantung pada kuadrat arus (I²R), dan karena arus ditentukan oleh kVA (bukan kW), kerugian tembaga identik untuk pembebanan kVA yang sama terlepas dari faktor daya. Kerugian besi bergantung pada tegangan dan konstan untuk tegangan tertentu. Oleh karena itu, total kerugian transformator—dan akibatnya kenaikan suhu—tidak bergantung pada faktor daya ketika pembebanan kVA konstan. Ini adalah alasan mendasar mengapa transformator dinilai dalam kVA.
Kesimpulan
Memahami peringkat kVA transformator sangat penting untuk desain sistem kelistrikan yang tepat. Tidak seperti motor dan beban lain yang dinilai dalam kW karena faktor dayanya diketahui dan relatif konstan, transformator harus mengakomodasi semua jenis beban dengan faktor daya yang bervariasi. Peringkat kVA memberikan metrik universal yang memastikan pengoperasian yang aman dan andal terlepas dari apakah transformator memasok pemanas resistif (PF ≈ 1.0), motor industri (PF ≈ 0.8), atau beban yang sangat induktif (PF < 0.7).
Dasar teknis untuk peringkat kVA terletak pada mekanisme kerugian transformator: kerugian tembaga bergantung pada arus, kerugian besi bergantung pada tegangan, dan kombinasi bergantung pada volt-ampere (VA)—bukan watt. Karena kenaikan suhu transformator menentukan masa pakai isolasi dan pengoperasian yang aman, dan kenaikan suhu berkorelasi dengan daya semu (kVA) daripada daya nyata (kW), peringkat kVA adalah satu-satunya spesifikasi yang valid secara teknis.
Untuk insinyur, kontraktor, dan manajer fasilitas, menghitung dan menentukan peringkat kVA transformator dengan benar sangat penting. Ukuran yang terlalu kecil menyebabkan kegagalan prematur, bahaya keselamatan, dan gangguan operasional. Ukuran yang terlalu besar membuang modal dan energi. Menerapkan rumus dan pedoman yang disajikan dalam artikel ini—bersama dengan margin keamanan 20-25% yang direkomendasikan—memastikan pemilihan transformator yang optimal untuk aplikasi apa pun.
Sebagai produsen peralatan listrik B2B, VIOX Electric memberikan dukungan komprehensif untuk spesifikasi transformator, koordinasi proteksi, dan desain sistem. Memahami peringkat kVA memungkinkan keputusan pengadaan yang tepat dan memastikan distribusi daya yang andal untuk proyek industri, komersial, dan infrastruktur di seluruh dunia.
Catatan Teknis: Semua perhitungan kVA dan informasi teknis dalam panduan ini selaras dengan standar IEEE C57.12.00, IEC 60076, dan NEMA ST-20 untuk transformator daya. Untuk aplikasi tertentu, selalu konsultasikan edisi terbaru dari standar yang berlaku dan dokumentasi pabrikan. VIOX Electric memberikan dukungan teknis untuk spesifikasi transformator dan desain sistem daya untuk memastikan pemilihan peralatan yang optimal dan pengoperasian yang andal.
