Memahami Sistem Daya Satu Fase vs Tiga Fase
Sistem Satu Fasa (1P+N): Aplikasi 220-240V
Sistem tenaga satu fasa beroperasi pada 220-240V dan terdiri dari satu konduktor bertegangan (L1) dan satu konduktor netral (N). Sistem ini biasanya memerlukan sebuah Sakelar transfer otomatis 2 kutub (2P) yang mengalihkan baik konduktor bertegangan maupun netral secara bersamaan.
Aplikasi Utama:
- Bangunan tempat tinggal dan apartemen
- Kantor komersial kecil (layanan di bawah 100A)
- Kendaraan rekreasi (RV) dan rumah mobil
- Peralatan dan perkakas ringan
- Daya cadangan untuk beban penting rumah
Sistem satu fasa terbatas dalam kapasitas pengiriman dayanya, biasanya maksimal pada layanan 100A (24kW pada 240V). Untuk aplikasi daya cadangan perumahan, ATS 2P memberikan perlindungan yang memadai saat beralih antara sumber utilitas dan generator.
Sistem Tiga Fasa (3P+N): Daya Industri 380-415V
Sistem tenaga tiga fasa mengirimkan 380-415V melalui tiga konduktor bertegangan (L1, L2, L3) ditambah konduktor netral (N). Sistem ini membutuhkan salah satu dari Sakelar transfer otomatis 3 kutub (3P) atau 4 kutub (4P), tergantung pada apakah netral perlu dialihkan—keputusan penting yang memengaruhi keselamatan dan keandalan sistem.
Aplikasi Utama:
- Fasilitas manufaktur dan pabrik industri
- Bangunan komersial dengan sistem HVAC
- Pusat data dan fasilitas telekomunikasi
- Fasilitas yang mengoperasikan motor tiga fasa (pompa, kompresor, pendingin)
- Instalasi PV surya skala besar dengan sistem inverter hibrida
| Tipe Sistem | Tegangan | Konduktor | ATS Tipikal | Kapasitas Beban Maksimum | Aplikasi Umum |
|---|---|---|---|---|---|
| Fase Tunggal | Tegangan 220-240V | L1 + N | 2P | Hingga 24kW | Perumahan, komersial kecil |
| Tiga Fase | 380-415V | L1 + L2 + L3 + N | 3P atau 4P | Hingga 400kW+ | Industri, komersial besar |
| Fasa Terpisah | 120 / 240V | L1 + L2 + N | 3P (khusus) | Hingga 48kW | Perumahan Amerika Utara |

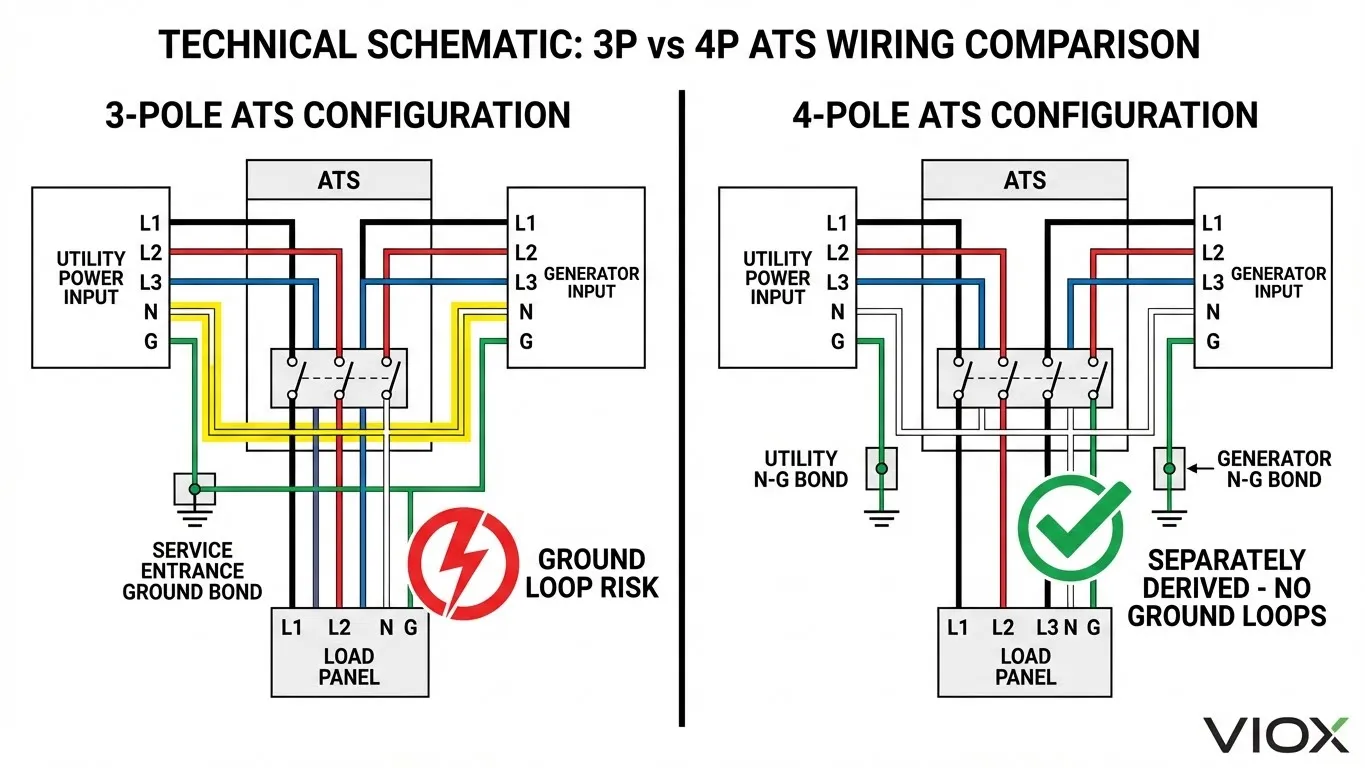

Dilema “Kutub ke-4”: Pemilihan ATS 3P vs. 4P
Di sinilah sebagian besar kesalahan spesifikasi terjadi. Keputusan antara ATS 3 kutub dan 4 kutub secara fundamental mengubah cara sistem Anda menangani pembumian netral dan proteksi gangguan.
ATS 3 Kutub: Fasa yang Dialihkan, Netral Solid
ATS 3P hanya mengalihkan tiga konduktor bertegangan (L1, L2, L3) sementara membiarkan konduktor netral sebagai koneksi pass-through solid antara kedua sumber daya.
Konfigurasi:
- Sakelar: L1, L2, L3
- Pass-through: Netral (N)
- Pembumian: Titik pengikatan tunggal di pintu masuk layanan
- Generator: Netral TIDAK diikat ke tanah (netral mengambang)
Batasan Penting:
Saat menggunakan ATS 3P, netral generator tidak boleh diikat ke tanah di generator. Semua pengikatan netral-ke-tanah hanya terjadi di pintu masuk layanan utilitas. Ini menciptakan sistem yang tidak diturunkan secara terpisah di mana generator berbagi referensi pembumian utilitas.
Risiko ATS 3P dengan Netral Solid:
- Pembentukan Ground Loop: Ketika netral utilitas dan generator terhubung melalui bus netral solid, setiap perbedaan potensial tegangan antara kedua sistem pembumian menciptakan arus yang bersirkulasi. Ini terutama bermasalah di sistem surya-baterai hibrida di mana inverter dapat memasukkan arus offset DC.
- Ketidakcocokan RCD/GFCI: Pemutus sirkuit arus sisa (RCCB) mengukur ketidakseimbangan arus antara konduktor fasa dan netral. Dengan netral solid, arus gangguan dapat kembali melalui jalur alternatif, menyebabkan gangguan yang tidak diinginkan atau—lebih buruk—kegagalan untuk trip selama gangguan tanah yang sebenarnya.
- Perbedaan Potensial Netral: Jika generator dan utilitas memiliki impedansi pembumian yang berbeda (umum pada generator seluler atau instalasi sementara), netral dapat mengambang ke tegangan berbahaya ketika sumber yang tidak berenergi masih terhubung melalui bus netral.
- Konflik Relai Gangguan Tanah: Sistem dengan proteksi gangguan tanah pada kedua sumber akan melihat arus gangguan tanah palsu mengalir melalui jalur netral sumber yang tidak berenergi, yang berpotensi memicu perangkat pelindung secara tidak perlu.

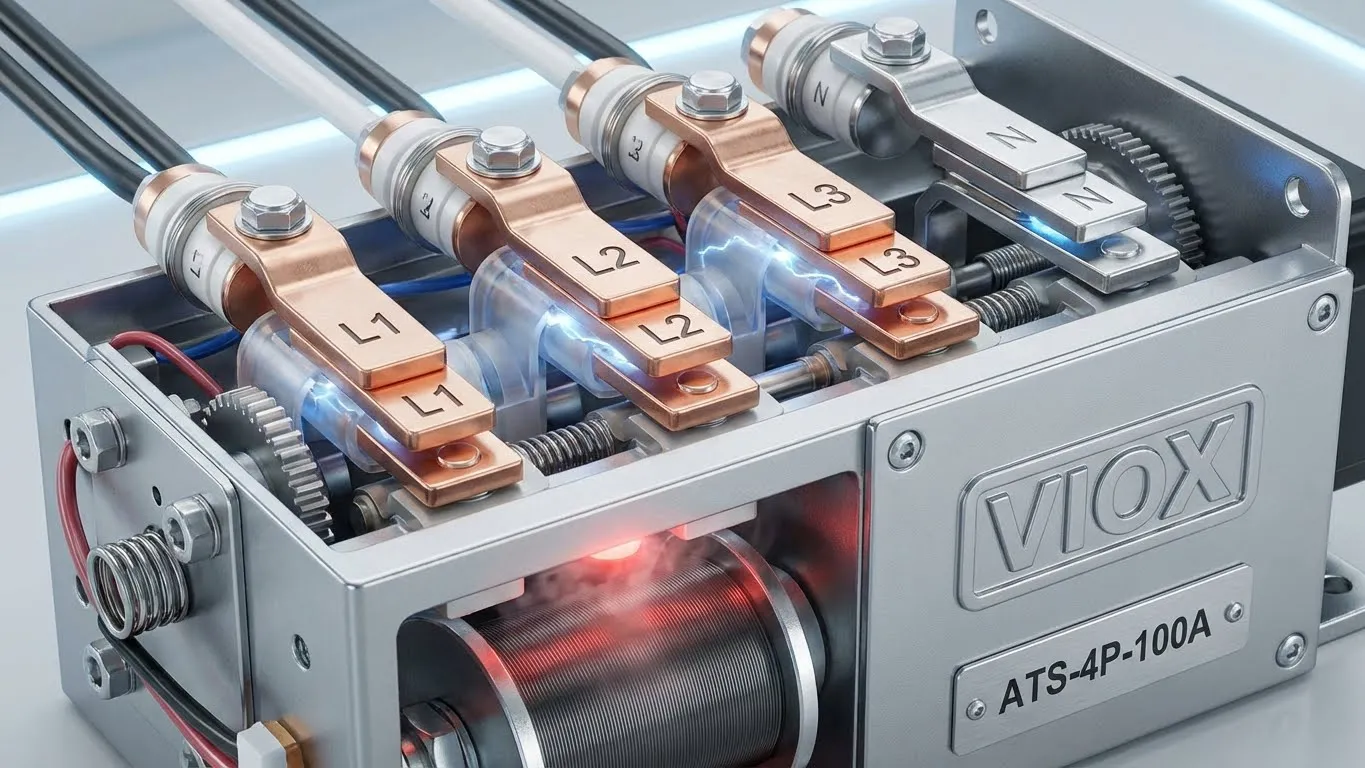

ATS 4 Kutub: Isolasi Sumber Lengkap
ATS 4P mengalihkan semua empat konduktor: L1, L2, L3, dan netral. Ini menciptakan sistem yang terisolasi secara elektrik, yang diturunkan secara terpisah.
Konfigurasi:
- Sakelar: L1, L2, L3, N
- Lewat langsung: Tidak ada (isolasi lengkap)
- Pembumian: Pengikatan terpisah di setiap sumber
- Generator: Netral diikat ke ground di generator
Keuntungan Konfigurasi 4-Pole:
- Kepatuhan Sistem yang Diturunkan Secara Terpisah: Setiap sumber daya (utilitas, generator, inverter surya) menjadi sistem independen yang diturunkan secara terpisah dengan ikatan netral-ground sendiri. Ini memenuhi persyaratan NEC Pasal 250.30 dan menghilangkan jalur ground paralel.
- Pencegahan Ground Loop: Dengan memutuskan sepenuhnya sumber yang tidak aktif, tidak ada arus yang bersirkulasi yang dapat mengalir di antara sistem pembumian yang berbeda. Ini sangat penting dalam sistem hibrida surya di mana sumber berbasis inverter dapat memasukkan harmonisa atau komponen DC.
- Kompatibilitas Perlindungan RCD: Perangkat perlindungan gangguan ground berfungsi dengan benar karena perlindungan setiap sumber hanya melihat arus gangguannya sendiri, tanpa gangguan dari jalur ground sumber alternatif.
- Stabilitas Referensi Tegangan: Setiap sumber menetapkan referensi netral stabilnya sendiri, menghilangkan fluktuasi tegangan yang disebabkan oleh perbedaan potensial netral antara sumber.
Rekomendasi Teknik VIOX
Untuk sistem hibrida surya-baterai, instalasi cadangan generator, dan aplikasi apa pun yang menggunakan banyak sumber daya, VIOX sangat merekomendasikan sakelar transfer otomatis 4-pole.
Peningkatan biaya marjinal (biasanya 15-25% lebih tinggi dari unit 3P) tidak signifikan dibandingkan dengan penghapusan masalah ground loop, gangguan RCD yang mengganggu, dan potensi kerusakan peralatan akibat ketidakseimbangan tegangan netral. Dalam pengujian lapangan kami dengan lebih dari 2.000 kotak penggabung surya instalasi, sistem yang menggunakan konfigurasi ATS 4P menunjukkan 92% lebih sedikit panggilan servis terkait pembumian dibandingkan dengan konfigurasi 3P.
| Fitur | ATS 3-Pole | ATS 4-Pole |
|---|---|---|
| Fase yang Dialihkan | L1, L2, L3 | L1, L2, L3, N |
| Penanganan Netral | Lewat langsung padat | Dialihkan (terisolasi) |
| Ikatan N-G Generator | Harus dihilangkan | Diperlukan di generator |
| Tipe Sistem | Tidak diturunkan secara terpisah | Diturunkan secara terpisah |
| Ground Loop | Risiko tinggi | Dihilangkan |
| Kompatibilitas RCD | Terbatas | Kompatibilitas penuh |
| Surya Hibrida | Tidak disarankan | Direkomendasikan |
| Premium Biaya | Harga dasar | +15-25% |
| Kepatuhan NEC | Membutuhkan desain yang cermat | Kepatuhan otomatis |
Sistem Fase Belah: Jebakan Pemilihan Amerika Utara
Daya fase belah, yang umum di Amerika Serikat, Filipina, dan Taiwan, menghadirkan tantangan unik yang menjebak banyak insinyur yang menentukan sakelar transfer.
Apa itu Daya Fase Belah?
Fase belah memberikan Tegangan 120V/240V melalui belitan sekunder transformator yang ditengah-tap:
- L1 ke Netral: 120V
- L2 ke Netral: 120V
- L1 ke L2: 240V
Meskipun disebut “fase tunggal,” sistem fase belah memiliki dua konduktor panas (L1, L2) yang 180° keluar dari fase, ditambah konduktor netral.
Jebakan Pemilihan ATS
Kesalahan Umum: Menentukan ATS 2-pole standar untuk sistem fase belah.
Masalah: ATS 2P standar yang dirancang untuk sistem fase tunggal sejati (satu panas + netral) tidak dapat menangani sistem fase belah dengan dua panas dengan benar. Anda perlu mengalihkan baik L1 dan L2, bukan hanya satu.
Solusi yang Benar:
- Konfigurasi ATS Tiga-Pole: Gunakan ATS 3P untuk mengalihkan L1, L2, dan netral. Ini memperlakukan sistem fase belah seperti sistem tiga fase dengan hanya dua fase yang digunakan.
- ATS 2P Fase Belah Khusus: Beberapa produsen menawarkan sakelar 2P khusus yang mengalihkan L1 dan L2 secara bersamaan sambil membiarkan netral sebagai jalur langsung. Namun, ini masih mengalami masalah ground loop yang dibahas di atas.
Persyaratan Aplikasi Fase Belah
Untuk sistem tenaga cadangan perumahan Amerika Utara (layanan 200A tipikal):
Direkomendasikan: ATS 3 kutub dengan pengalihan netral atau ATS 4 kutub (jika diperlakukan sebagai L1+L2+N+cadangan)
Konfigurasi ini:
- Mengalihkan kedua kaki panas (L1, L2) secara independen
- Dapat secara opsional mengalihkan netral (disarankan untuk sistem generator)
- Memungkinkan pengoperasian yang tepat dari beban 120V (L1 atau L2 ke N) dan 240V (L1 ke L2)
- Mencegah umpan balik antara netral utilitas dan generator
Catatan Pengkabelan Penting: Saat menghubungkan fase belah ke ATS 3P atau 4P:
- L1 → Terminal ATS 1
- L2 → Terminal ATS 2
- Terminal 3 → Biarkan kosong atau gunakan untuk pengalihan netral
- N → Terminal netral khusus (jika 4P) atau bus padat (jika 3P)
Ini sangat penting untuk instalasi pengisi daya EV yang seringkali membutuhkan daya fase belah 240V untuk pengisian daya Level 2.
Penyeimbangan Beban dan Stabilitas Tegangan Fase
Pembebanan tidak seimbang dalam sistem tiga fase menciptakan masalah operasional yang secara langsung memengaruhi kinerja dan keandalan ATS.
Fisika Ketidakseimbangan Tiga Fase
Dalam sistem tiga fase yang seimbang sempurna, setiap fase membawa arus yang sama (±10%) dan netral membawa arus minimal (terutama harmonisa). Namun, instalasi dunia nyata jarang mencapai keseimbangan ini karena:
- Distribusi Beban Fase Tunggal: Sebagian besar beban komersial dan perumahan adalah fase tunggal (pencahayaan, peralatan kantor, komputer). Ketika beban ini terkonsentrasi pada satu atau dua fase, ketidakseimbangan yang signifikan terjadi.
- Arus Inrush Motor: Tiga fase motor dan kontaktor menarik arus inrush tinggi selama startup. Jika sistem sudah tidak seimbang, peristiwa transien ini dapat memicu kehilangan fase ATS atau perlindungan ketidakseimbangan tegangan.
- Output Inverter Surya: Inverter hibrida dalam sistem tiga fase dapat menghasilkan output yang sedikit tidak seimbang, terutama ketika pengisian daya baterai dan pembalikan terjadi secara bersamaan.
Bagaimana Ketidakseimbangan Memengaruhi Operasi ATS
Sakelar transfer otomatis modern memantau magnitudo tegangan dan sudut fase pada semua konduktor. Pengaturan trip ketidakseimbangan tegangan ATS tipikal:
- Ketidakseimbangan Tegangan Fase-ke-Fase: ±10% dari rata-rata
- Deteksi Kehilangan Fase: Setiap fase turun di bawah 85% nominal
- Deteksi Pergeseran Netral: Tegangan netral melebihi 10% tegangan fase
Skenario Kegagalan Dunia Nyata:
Sistem tiga fase 415V dengan keseimbangan beban yang buruk:
- L1: 95A (mendekati kapasitas)
- L2: 45A (beban ringan)
- L3: 60A (beban sedang)
Ketika fasilitas memulai yang besar motor tiga fase (misalnya, kompresor HVAC), tegangan L1 turun menjadi 380V sementara L2 dan L3 tetap pada 410V. Pengontrol ATS menafsirkan ketidakseimbangan 7,3% ini sebagai potensi kehilangan fase dan dapat secara tidak perlu mentransfer ke generator, mengganggu operasi.
Mencegah Trip ATS Terkait Ketidakseimbangan
Solusi Rekayasa:
- Analisis Distribusi Beban: Selama instalasi awal, ukur arus pada setiap fase selama operasi puncak. Mendistribusikan kembali beban fase tunggal untuk mencapai keseimbangan ±15% di seluruh L1, L2, L3.
- Soft Starter Motor: Instal pengontrol soft start pada motor tiga fasa besar untuk mengurangi arus masuk dan penurunan tegangan selama penyalaan.
- Peningkatan Toleransi Ketidakseimbangan Tegangan: Jika ATS Anda memungkinkan penyesuaian pengaturan trip di lapangan, tingkatkan toleransi ketidakseimbangan tegangan dari 10% menjadi 15% (hanya jika kualitas suplai memungkinkan). Konsultasikan dengan dukungan teknis VIOX sebelum memodifikasi pengaturan pabrik.
- Panel Penyeimbang Fasa: Untuk fasilitas dengan beban satu fasa yang dominan, pasang panel distribusi penyeimbang fasa otomatis yang memutar beban di seluruh fasa secara dinamis.
- Penentuan Ukuran Generator: Pastikan kapasitas generator cadangan melebihi total beban setidaknya 25% untuk menjaga stabilitas tegangan selama pembebanan yang tidak seimbang. Generator yang ukurannya kurang akan memperkuat masalah ketidakseimbangan tegangan.
Jika ATS Anda sering mengalami transfer gangguan karena ketidakseimbangan tegangan, lihat panduan komprehensif kami panduan pemecahan masalah ATS yang mencakup pemantauan tegangan, pengaturan relai, dan prosedur verifikasi rasio CT.
Pertimbangan Desain Sistem Tambahan
Saat mengintegrasikan ATS ke dalam sistem distribusi listrik yang baru atau yang sudah ada, pertimbangkan komponen terkait ini:
- Koordinasi Pemutus Sirkuit: Pastikan perangkat pelindung hulu dan hilir berkoordinasi dengan benar selama operasi transfer ATS
- Perlindungan Lonjakan: Pasang SPD Tipe 2 di sisi utilitas dan generator ATS untuk melindungi dari transien switching
- Pembumian yang Tepat: Verifikasi sistem elektroda pentanahan memenuhi persyaratan kode untuk sistem yang diturunkan secara terpisah
- Pemilihan Panel Distribusi: Sesuaikan spesifikasi panel dengan peringkat keluaran ATS dan konfigurasi kutub
Referensi Cepat: Matriks Pemilihan ATS
| Aplikasi | Sistem Tegangan | Jenis Beban | ATS yang Direkomendasikan | Pertimbangan Penting |
|---|---|---|---|---|
| Cadangan perumahan | 240V satu fasa | Rumah tangga campuran | 2P (100-200A) | 2 kutub standar memadai |
| Sistem RV/Mobile | 120/240V fasa terpisah | Campuran 120V+240V | 3P atau 4P (30-50A) | Harus mengalihkan kedua kaki panas |
| Komersial kecil | 240V satu fasa | Kantor + HVAC | 2P (200-400A) | Ukuran untuk arus masuk |
| Industri ringan | 415V tiga fasa | Sebagian besar motor | 3P (100-400A) | Periksa lokasi ikatan netral |
| Solar hibrida | 415V tiga fasa | Inverter + grid | 4P (63-250A) | Mencegah ground loop |
| Cadangan generator | 400V tiga fasa | Beban kritis | 4P (100-630A) | Diperlukan untuk diturunkan secara terpisah |
| Pusat data | 400V tiga fasa | Sistem UPS | 4P (400-1000A) | Transfer cepat, kemampuan bypass |
| Manufaktur | 415V tiga fasa | Alat berat | 4P (250-800A) | Penyeimbangan beban sangat penting |
FAQ: Pertanyaan Umum Konfigurasi Kutub ATS
T: Bisakah saya menggunakan ATS 3 kutub dengan sistem tiga fasa 4 kabel?
Ya, tetapi hanya jika Anda mempertahankan koneksi netral yang solid dan memastikan netral generator TIDAK terikat ke ground. Generator harus beroperasi sebagai sistem yang tidak diturunkan secara terpisah. Namun, untuk sistem solar hibrida dan instalasi dengan perlindungan RCD, VIOX merekomendasikan konfigurasi 4 kutub untuk menghindari ground loop dan tripping yang mengganggu.
T: Mengapa sistem fasa terpisah saya membutuhkan sakelar transfer 3 kutub?
Sistem split-phase 120/240V memiliki dua konduktor panas (L1, L2) yang keduanya harus dialihkan untuk melayani beban 240V dengan benar dan menjaga keseimbangan sirkuit 120V. Sakelar 2 kutub standar hanya mengalihkan satu kaki panas, meninggalkan setengah sirkuit 120V Anda dan semua beban 240V tidak berdaya selama transfer. Gunakan ATS 3P yang dikonfigurasi untuk split-phase, atau lebih disukai ATS 4P dengan pengalihan netral.
T: Apa yang terjadi jika saya mengikat netral generator dalam sistem ATS 3 kutub?
Anda menciptakan jalur ground paralel yang berbahaya. Ketika netral utilitas dan generator terhubung ke ground dan terhubung melalui bus netral solid, arus gangguan ground dapat kembali melalui salah satu jalur. Ini melanggar persyaratan NEC 250.20, menyebabkan perangkat pelindung gangguan ground tidak berfungsi, dan menciptakan arus yang bersirkulasi antara elektroda grounding yang berbeda. Selalu hilangkan ikatan netral-ground generator saat menggunakan ATS 3P.
T: Bagaimana cara menentukan apakah sistem saya cukup tidak seimbang untuk menyebabkan masalah ATS?
Ukur arus fasa selama operasi normal dengan tang ampere. Hitung ketidakseimbangan menggunakan formula ini:
Ketidakseimbangan = (Deviasi Maksimum dari Rata-rata / Arus Rata-rata) × 100
Jika ketidakseimbangan melebihi 20%, distribusikan ulang beban satu fasa di seluruh fasa atau sesuaikan pengaturan trip ketidakseimbangan tegangan ATS (jika diizinkan). Lihat panduan pemecahan masalah ATS untuk prosedur pengukuran terperinci.
T: Bisakah saya memasang retrofit ATS 3 kutub ke konfigurasi 4 kutub?
Tidak. Konstruksi mekanis dan pengaturan kontak sangat berbeda. ATS 3 kutub memiliki tiga kontak switching ditambah busbar netral padat. ATS 4 kutub memiliki empat kontak switching independen. Peningkatan memerlukan penggantian ATS secara menyeluruh. VIOX menawarkan layanan retrofit dengan waktu henti minimal untuk aplikasi penting—hubungi dukungan teknis untuk penilaian lokasi.
T: Apakah saya memerlukan pemutus sirkuit yang berbeda untuk sistem ATS 3P vs. 4P?
Hulu dan hilir pemutus sirkuit harus sesuai dengan konfigurasi kutub ATS. Untuk sistem ATS 3P, gunakan 3 kutub MCCB atau ACB. Untuk sistem ATS 4P, gunakan pemutus 4 kutub untuk menjaga isolasi sumber yang lengkap. Ini sangat penting dalam instalasi tenaga surya di mana sistem DC dan AC harus tetap terisolasi.
