Mengapa Pemilihan Komponen Menentukan Keamanan Sistem
Pemilihan komponen proteksi yang tidak tepat dalam kotak distribusi surya adalah penyebab utama insiden flash arc, kegagalan sistem proteksi, dan kebakaran listrik pada instalasi fotovoltaik. Kesalahan mendasar? Menganggap kotak distribusi on-grid dan off-grid dapat dipertukarkan padahal keduanya beroperasi dengan karakteristik listrik yang sangat berbeda—tegangan tinggi versus arus tinggi, aliran searah versus dua arah, dan terhubung ke jaringan versus ground terisolasi.
Artikel ini berfokus secara eksklusif pada pemilihan komponen proteksi yang benar di dalam kotak distribusi. Taruhannya tinggi: menggunakan pemutus DC terpolarisasi pada rangkaian baterai dapat menyebabkan kegagalan katastropik, sementara kapasitas pemutusan yang kurang atau ketidakcocokan jenis SPD mengkompromikan integritas sistem. VIOX Electric berspesialisasi dalam pemilihan komponen khusus aplikasi yang mencegah kegagalan ini sebelum terjadi.

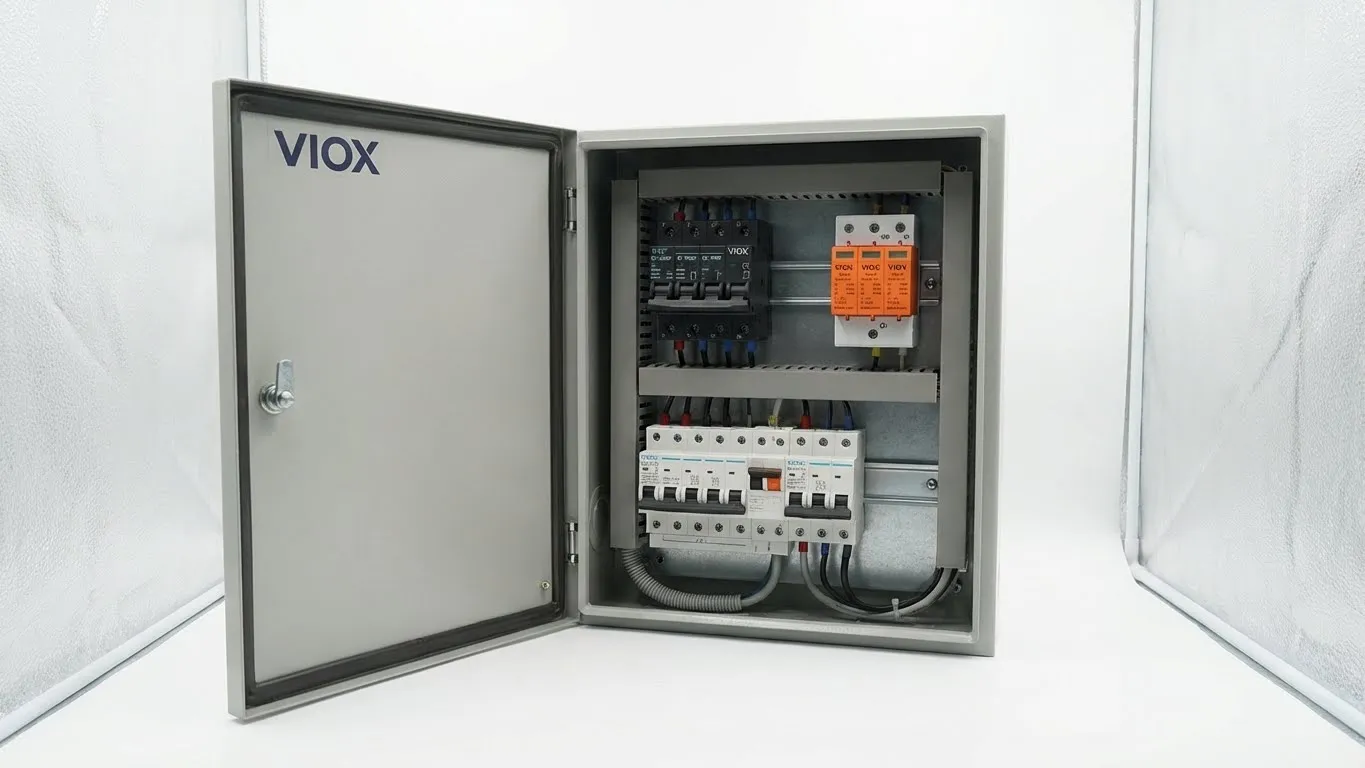

Kotak Distribusi On-Grid: Mengelola Arus DC Tegangan Tinggi
Profil Listrik dan Tantangan Kritis
Sistem surya on-grid (terhubung ke jaringan) beroperasi pada **600V-1000V DC** dengan arus yang relatif rendah (**10A-20A per string**). Profil tegangan tinggi, arus rendah ini menciptakan tantangan rekayasa khusus: pemadaman busur DC pada tegangan tinggi. Tidak seperti sistem AC di mana arus secara alami melintasi nol 120 kali per detik, busur DC bertahan terus menerus, membutuhkan mekanisme interupsi khusus.
Aliran arus benar-benar **searah**—dari array PV ke inverter string ke jaringan. Arah yang dapat diprediksi ini memungkinkan penggunaan perangkat proteksi DC terpolarisasi, menyederhanakan pemilihan komponen dibandingkan dengan sistem berbasis baterai.
Komponen Proteksi Esensial
| Komponen | Spesifikasi | Fungsi Utama | VIOX Recommendation |
|---|---|---|---|
| DC MCB | 1000V DC, 10-63A | Proteksi arus lebih string PV | Terpolarisasi 2P atau 4P, kapasitas pemutusan minimum 6kA |
| MCB AC | 230/400V AC, 16-125A | Proteksi sisi jaringan | Kurva Tipe C atau D, dikoordinasikan dengan inverter |
| AC SPD | Tipe 2, 275V/320V | Proteksi lonjakan arus akibat jaringan | Kelas II, rating arus lonjakan 40kA |
| Isolator DC | 1000V DC, berperingkat pemutusan beban | Pemutus manual untuk pemeliharaan | Rating kontinu 32-63A |
| Busbar | Tembaga, dilapisi timah | Distribusi arus | Luas penampang minimum 10mm² |
Mengapa Rating Tegangan 1000V DC Tidak Dapat Dinegosiasikan
Pemutus DC standar 600V DC gagal secara katastropik dalam sistem 1000V karena tegangan busur melebihi kemampuan pemadaman perangkat. Ketika arus DC terputus, busur listrik terbentuk di celah kontak. Busur mempertahankan dirinya sendiri jika tegangan sistem melebihi rating tegangan busur pemutus—yang menyebabkan pecahnya casing pemutus, kebakaran, dan kerusakan peralatan.
MCB VIOX 1000V DC menggabungkan saluran busur yang diperpanjang dan kumparan peniup magnetik yang direkayasa secara khusus untuk pemadaman busur DC tegangan tinggi. Kutub seri tambahan (konfigurasi 2P atau 4P) memperpanjang panjang busur, meningkatkan resistansi busur hingga interupsi terjadi dengan aman.
Persyaratan Proteksi Sisi AC
Koneksi jaringan mewajibkan kepatuhan terhadap standar proteksi anti-pulau (IEEE 1547, IEC 62116). MCB AC melayani tujuan ganda:
- Proteksi arus berlebih untuk output AC inverter
- Pemutusan hubungan berarti untuk mencegah umpan balik selama pemadaman jaringan
MCB AC kurva Tipe C atau D berkoordinasi dengan proteksi inverter, memungkinkan arus masuk selama startup sambil melakukan tripping pada kelebihan beban atau gangguan hubung singkat yang berkelanjutan.
Strategi SPD AC Tipe 2
Lonjakan arus akibat jaringan—dari sambaran petir pada saluran transmisi, pensaklaran kapasitor, atau operasi transformator—merambat melalui koneksi utilitas. SPD AC Tipe 2 yang dipasang di titik distribusi AC menjepit tegangan lebih transien ini sebelum mencapai inverter.
Pemasangan SPD yang tepat membutuhkan:
- Panjang kabel maksimum 0,5 meter untuk meminimalkan induktansi kabel
- Koordinasi dengan proteksi arus lebih hulu
- Jendela indikasi visual untuk pemantauan akhir masa pakai
Kotak Distribusi Off-Grid: Tantangan Arus Dua Arah
Realitas Listrik Yang Mengubah Segalanya
Sistem berbasis baterai off-grid beroperasi pada parameter yang sangat berbeda: **tegangan baterai 48V DC** dengan **arus 100-300A** selama siklus pengisian dan pengosongan. Profil tegangan rendah, arus tinggi ini membalikkan skenario on-grid—tetapi pembeda kritisnya adalah **aliran arus dua arah**.
Dilema Pemutus Baterai: Mengapa Pemutus PV Standar Gagal
Ini adalah kesalahan paling berbahaya dalam desain kotak distribusi off-grid: **menggunakan MCB DC terpolarisasi pada rangkaian baterai**.
Inilah mengapa ia gagal secara katastropik:
Selama **mode pengisian**, arus mengalir dari array PV (atau generator) KE DALAM baterai—arah A. Selama **mode pengosongan**, arus mengalir DARI baterai ke inverter/beban—arah B (berlawanan dengan A).
Pemutus DC terpolarisasi menggunakan magnet permanen atau saluran busur terarah yang dirancang untuk memadamkan busur hanya dalam SATU arah. Ketika gangguan terjadi selama aliran arus balik, mekanisme pemadaman busur pemutus beroperasi mundur atau tidak sama sekali:
- Kumparan peniup magnetik mendorong busur ke arah yang SALAH
- Energi busur terkonsentrasi alih-alih menyebar
- Erosi kontak dipercepat
- Suhu casing pemutus naik dengan cepat
- Hasil: Kegagalan pemutus, busur berkelanjutan, dan kebakaran
Penjelasan teknis terperinci tentang fenomena ini tersedia dalam panduan komprehensif kami: Mengapa Menggunakan Pemutus Sirkuit Miniatur DC Non-Terpolarisasi dalam Sistem Penyimpanan PV.
Solusi VIOX: Proteksi DC Non-Terpolarisasi
MCB dan MCCB DC non-terpolarisasi direkayasa dengan ruang pemadaman busur simetris yang dengan aman menginterupsi arus terlepas dari arah aliran. Fitur desain utama meliputi:
- Saluran busur ganda yang berorientasi untuk operasi dua arah
- Kumparan peniup non-magnetik (atau kumparan magnetik aktif di kedua polaritas)
- Geometri kontak simetris
- Kapasitas termal yang ditingkatkan untuk arus kontinu tinggi
| Fitur | Pemutus DC Terpolarisasi | Pemutus DC Non-Terpolarisasi |
|---|---|---|
| Arah Saat Ini | Hanya searah | Dua arah |
| Aplikasi | Proteksi string PV | Proteksi sirkuit baterai |
| Kepunahan Busur | Medan magnet terarah | Ruang busur simetris |
| Peringkat Khas | 1000V DC, 10-63A | 250-1000V DC, 100-400A |
| Konfigurasi | 2P (ditandai +/-) | 2P atau 4P (tanpa tanda polaritas) |
| Mode Kegagalan dengan Arus Balik | Busur api bertahan, kegagalan pemutus | Interupsi normal |
| Seri Bagian VIOX | Seri VXDC-1000 | Seri VXDC-NP |
Rating Arus untuk Aplikasi Baterai
Sirkuit baterai membutuhkan rating arus kontinu yang jauh lebih tinggi daripada string PV:
- Sistem perumahan kecil (5-10kWh): 100-150A
- Sistem menengah (15-20kWh): 200-250A
- Instalasi off-grid besar: 300-400A
MCB rel DIN standar memiliki batas atas 125A. Untuk rating yang lebih tinggi, **pemutus sirkuit case molded (MCCB)** menjadi diperlukan—khususnya MCCB berperingkat DC non-polar dengan kapasitas pemutusan **25kA atau lebih tinggi** pada tegangan DC.
Komponen Proteksi Off-Grid Tambahan
Sekering DC Tipe NH: Sirkuit baterai mendapat manfaat dari proteksi cadangan sekering. Sekering NH00 atau NH1 berperingkat 160-250A memberikan proteksi arus lebih sekunder dan berkoordinasi dengan MCCB untuk pembersihan gangguan selektif.
Sakelar Pemutus Baterai: Sakelar pemutus beban manual yang diberi peringkat untuk tegangan dan arus baterai penuh memungkinkan isolasi yang aman selama pemeliharaan. Harus berperingkat DC dengan indikator posisi kontak yang terlihat.
Penanganan Arus Inrush: Inverter off-grid menarik arus inrush tinggi selama startup—seringkali **5-10x rating kontinu** selama 10-50 milidetik. MCCB non-polar harus menahan transien ini tanpa gangguan tripping. VIOX menetapkan karakteristik penundaan waktu (kurva Tipe D) untuk pemutus baterai untuk mengakomodasi inrush inverter sambil mempertahankan proteksi gangguan.
Integrasi Cadangan Generator
Sebagian besar sistem off-grid menggabungkan **cadangan generator** untuk otonomi yang diperluas. Ini memperkenalkan kompleksitas tambahan:
- Sakelar Transfer Otomatis (ATS): Mengalihkan beban dengan mulus antara inverter dan daya generator selama penipisan baterai
- Sakelar Transfer Manual (MTS): Alternatif berbiaya rendah yang membutuhkan intervensi operator
ATS memantau tegangan baterai, output inverter, dan ketersediaan generator, menjalankan transfer dalam 100-300 milidetik. Input generator memerlukan proteksi arus lebih terpisah yang disesuaikan dengan kapasitas generator (biasanya MCB AC 16-32A).
Untuk panduan pemilihan ATS terperinci, lihat: Sakelar Transfer Otomatis vs. Kit Interlock dan Apa itu Sakelar Transfer Otomatis Daya Ganda.
Pemilihan Grounding & SPD: Pembeda Tersembunyi
Arsitektur Grounding On-Grid
Sistem yang terhubung ke jaringan menggunakan arsitektur listrik **grounded solid** yang diamanatkan oleh standar interkoneksi utilitas:
- Array PV negatif atau center-tap di-ground-kan untuk mematuhi NEC 690.41
- Konduktor grounding peralatan menghubungkan semua enklosur logam
- RCD AC atau proteksi RCBO diperlukan di sisi jaringan (30mA perumahan, 300mA komersial)
- Deteksi gangguan ground memantau resistansi isolasi
Konfigurasi grounded solid ini memungkinkan operasi **ground fault circuit interrupter (GFCI/RCD)** yang andal, yang mendeteksi arus bocor antara fase dan ground—kritis untuk keselamatan personel dan kepatuhan NEC.
Koordinasi SPD AC Tipe 2: SPD yang terhubung ke jaringan beroperasi dalam sistem grounded solid di mana arus lonjakan dialihkan ke ground bumi. SPD harus diberi peringkat untuk:
- Tegangan Operasi Kontinu Maksimum (MCOV): 275V untuk sistem 230V, 320V untuk sistem 277V
- Arus Pelepasan Nominal (Dalam): minimal 20kA
- Tingkat Perlindungan Tegangan (Naik): <1.5kV untuk melindungi elektronik inverter yang sensitif
Strategi Grounding Off-Grid
Sistem off-grid biasanya menggunakan arsitektur **floating ground** atau **isolated ground**:
- Baterai negatif dapat mengambang (tidak di-ground-kan) untuk pencegahan korosi
- Inverter menciptakan netral buatan dan referensi ground
- Sistem beroperasi sebagai sumber daya terisolasi
- Proteksi RCD seringkali tidak layak karena kurangnya ground referensi
Mengapa Ini Penting untuk Pemilihan SPD:
Dalam sistem floating ground, energi lonjakan tidak dapat menghilang melalui ground bumi. Ini membutuhkan topologi SPD yang berbeda:
- SPD Mode Umum: Melindungi antara setiap fase dan ground (membutuhkan referensi ground)
- SPD Mode Diferensial: Melindungi antara fase (bekerja dalam sistem floating)
Instalasi off-grid memprioritaskan **SPD DC pada input PV** untuk melindungi dari lonjakan yang disebabkan petir pada kabel array. SPD AC menjadi sekunder jika generator diintegrasikan.
Untuk panduan pemilihan SPD yang komprehensif: Bagaimana Memilih SPD yang Tepat untuk Sistem Tenaga Surya Anda dan Kotak Kombiner AC vs. DC.
| Parameter Pembumian | Sistem On-Grid | Sistem Off-Grid |
|---|---|---|
| Referensi Ground | Pembumian utilitas yang solid | Mengambang atau terisolasi |
| Perlindungan RCD | Wajib (30-300mA) | Seringkali tidak berlaku |
| Tipe SPD (Sisi AC) | Tipe 2, mode umum | Tipe 2, mode diferensial lebih disukai |
| Tipe SPD (Sisi DC) | Tipe 2 DC, 1000V | Tipe 2 DC, 600V atau 1000V |
| Deteksi Kesalahan Ground | Modul GFP standar | Pemantauan isolasi khusus |
| Proteksi Petir | Grid memberikan perlindungan parsial | Perlindungan sisi DC penuh sangat penting |
Sistem Hibrida: Titik Tengah yang Kompleks
Sistem hibrida menggabungkan operasi terikat grid dengan cadangan baterai—membutuhkan komponen perlindungan yang menangani **string PV tegangan tinggi DAN sirkuit baterai dua arah**.
Persyaratan Perlindungan Ganda
Sisi Array PV (Tegangan Tinggi):
- MCB DC 1000V untuk perlindungan string (terpolarisasi dapat diterima)
- Perangkat pematian cepat PV (kepatuhan NEC 690.12)
- SPD DC pada input kotak kombiner
Sisi Baterai (Arus Tinggi, Dua Arah):
- MCCB DC non-terpolarisasi (200-400A) untuk perlindungan baterai
- Sakelar pemutus baterai
- Sekering DC tipe NH untuk perlindungan cadangan
Sisi AC (Koneksi Grid + Beban Cadangan):
- Perlindungan inverter terikat grid (MCB AC + RCD)
- Subpanel beban kritis dengan perlindungan terpisah
- ATS untuk transfer tanpa hambatan antara grid dan daya baterai
Tantangan Rekayasa
Kotak distribusi hibrida harus mengakomodasi:
- DC tegangan tinggi dari PV (600-1000V)
- DC tegangan rendah, arus tinggi dari baterai (48V, 200A+)
- Arus baterai dua arah (pengisian/pengosongan)
- Koneksi AC grid dengan anti-islanding
- Input cadangan generator (opsional)
Solusi Hibrida VIOX: Kotak distribusi yang direkayasa khusus dengan kompartemen terpisah untuk sirkuit PV, baterai, dan AC—mencegah tegangan berlebih antara bagian tegangan tinggi dan rendah sambil mempertahankan jejak yang ringkas.
Koordinasi SPD dalam Sistem Hibrida
Proteksi lonjakan menjadi lebih kompleks:
- SPD AC Tipe 1+2 di titik koneksi grid (perlindungan yang ditingkatkan)
- DC SPD di input kotak kombiner PV
- SPD DC terpisah di terminal baterai (jarang, khusus aplikasi)
Tantangannya adalah mengoordinasikan beberapa tahapan SPD untuk memastikan tegangan let-through yang tepat tanpa menciptakan kegagalan kaskade SPD.
Matriks Keputusan Pemilihan Komponen
| Kriteria Seleksi | Sistem On-Grid | Sistem Off-Grid | Sistem Hibrida |
|---|---|---|---|
| Tegangan DC | 600-1000V | 48-120V | Kedua rentang |
| Arus DC | 10-20A per string | 100-400A (baterai) | Kedua rentang |
| Arah Saat Ini | Searah | Dua arah | Kedua jenis |
| Tipe Pemutus DC | MCB Terpolarisasi (1000V) | MCCB Tidak Terpolarisasi | Kedua jenis dalam sirkuit terpisah |
| Kapasitas Pemutusan DC | Minimum 6kA | minimal 25kA | Yang lebih tinggi dari keduanya |
| Proteksi AC | MCB + RCD (terhubung jaringan) | MCB saja (jika generator) | MCB + RCD + ATS |
| SPD (Sisi AC) | Tipe 2, 275/320V MCOV | Tipe 2 (jika ada generator) | Tipe 1+2 terkoordinasi |
| SPD (Sisi DC) | Tipe 2 DC, 1000V | Tipe 2 DC, 600V | Beberapa tahap |
| Komponen Tambahan | Isolator DC | Pemutus baterai, ATS | Semua yang di atas |
| Peringkat Lampiran | IP65 berperingkat luar ruangan | Minimum IP54 (dalam ruangan) | IP65 direkomendasikan |
| Input Generator | Tidak berlaku | MCB AC 16-32A | MCB AC 16-32A + ATS |
Persyaratan Kapasitas Pemutusan
String PV On-Grid: Arus hubung singkat dibatasi oleh karakteristik panel. Tipikal Isc = 10-15A per string. MCB DC berperingkat 6kA pada 1000V DC memberikan kapasitas pemutusan yang memadai.
Sirkuit Baterai Off-Grid: Arus hubung singkat dari bank baterai dapat melebihi 5.000A untuk array lithium-ion besar. Kapasitas pemutusan 25kA pada tegangan DC adalah persyaratan minimum—50kA lebih disukai untuk instalasi komersial.
Pertimbangan Ukuran Kabel
| Jenis Sirkuit | Tegangan | Saat ini | Ukuran Kawat Minimum | Peringkat Isolasi |
|---|---|---|---|---|
| String PV On-Grid | 1000V DC | 15A | 10 AWG (6mm²) | Berperingkat 1000V DC |
| Baterai Off-Grid | Tegangan 48V DC | 200A | 3/0 AWG (95mm²) | Berperingkat 600V DC |
| Koneksi Jaringan AC | 230V AC | 32A | 8 AWG (10mm²) | Berperingkat 600V AC |
| Input Generator | 230V AC | 25A | 10 AWG (6mm²) | Berperingkat 600V AC |
Mengapa Pemilihan Komponen Tidak Dapat Dipertukarkan
Mode kegagalan katastropik berbeda secara fundamental antara jenis sistem:
Mode Kegagalan On-Grid: Peringkat tegangan yang tidak mencukupi menyebabkan ledakan selama pembersihan gangguan. Busur api bertahan di dalam kotak pemutus, menyebabkan pecahnya kotak dan potensi kebakaran.
Mode Kegagalan Off-Grid: Menggunakan pemutus terpolarisasi dalam sirkuit baterai menghasilkan busur api polaritas terbalik bertahan—pemutus gagal memutus selama satu arah arus, menyebabkan pengelasan kontak, thermal runaway, dan kerusakan peralatan.
Ini bukan risiko hipotetis. Data lapangan dari kegagalan instalasi surya menunjukkan:
- 68% kebakaran kotak distribusi off-grid melibatkan pemutus terpolarisasi yang salah diterapkan
- 43% insiden flash busur api on-grid disebabkan oleh peringkat tegangan yang kurang
- 31% kegagalan sistem hibrida disebabkan oleh koordinasi SPD yang tidak tepat
Pendekatan Spesifik Aplikasi VIOX
VIOX Electric memproduksi komponen proteksi yang direkayasa untuk kebutuhan aplikasi yang tepat:
- Seri VXDC-1000: MCB DC Terpolarisasi untuk string PV on-grid, berperingkat 1000V DC, kapasitas pemutusan 6kA, rentang 1-63A
- Seri VXDC-NP: MCCB DC Tidak Terpolarisasi untuk sirkuit baterai, berperingkat 250-1000V DC, kapasitas pemutusan 25-50kA, rentang 100-400A
- Seri VX-ATS: Sakelar transfer otomatis untuk sistem off-grid dan hybrid, kapasitas 16-125A, waktu transfer <200ms
- Seri VX-SPD: Perangkat proteksi lonjakan arus AC dan DC terkoordinasi dengan indikasi visual dan kemampuan pemantauan jarak jauh
Tim teknik kami menyediakan dukungan pemilihan komponen khusus aplikasi, desain kotak distribusi khusus, dan verifikasi pemasangan di lapangan untuk memastikan keamanan dan kepatuhan.
Pertanyaan yang Sering Diajukan
Bisakah saya menggunakan kotak distribusi yang sama untuk sistem on-grid dan off-grid?
Tidak. Profil tegangan/arus, jenis pemutus, dan filosofi proteksi sangat berbeda secara mendasar. Kotak on-grid menggunakan pemutus terpolarisasi tegangan tinggi (1000V) dengan rating 10-20A. Kotak off-grid membutuhkan pemutus non-terpolarisasi dengan rating 100-400A pada tegangan yang lebih rendah. Menggunakan kotak distribusi yang salah berisiko kegagalan proteksi dan bahaya kebakaran.
Mengapa sistem off-grid memerlukan pemutus arus DC non-polar?
Sirkuit baterai beroperasi dengan arus dua arah—arus mengalir KE DALAM baterai selama pengisian dan KELUAR selama pengosongan. Pemutus terpolarisasi hanya dapat dengan aman memutus arus dalam satu arah. Ketika arus gangguan mengalir dalam polaritas terbalik, mekanisme pemadaman busur pemutus gagal, yang menyebabkan busur yang berkelanjutan dan kegagalan yang dahsyat. Pemutus DC non-terpolarisasi dirancang khusus dengan ruang pemadaman busur simetris yang berfungsi terlepas dari arah arus.
Apa yang terjadi jika saya menggunakan pemutus sirkuit terpolarisasi dalam rangkaian baterai?
Selama aliran arus balik (berlawanan dengan tanda polaritas pemutus), kumparan peniup magnetik mendorong busur api ke arah yang salah, dan geometri saluran busur api bekerja terbalik. Akibatnya: busur api bertahan alih-alih padam, kontak menjadi terlalu panas, casing pemutus meleleh, dan api menyala. Ini adalah penyebab utama kegagalan kotak distribusi off-grid.
Apakah saya memerlukan sakelar transfer otomatis untuk sistem off-grid?
ATS sangat penting untuk sistem off-grid dengan cadangan generator. Secara otomatis mengalihkan beban antara inverter dan daya generator ketika baterai habis. Sakelar transfer manual (MTS) adalah alternatif berbiaya lebih rendah tetapi memerlukan intervensi operator. Sistem tanpa cadangan generator tidak memerlukan ATS. Untuk perbandingan terperinci, lihat panduan kami tentang sakelar transfer otomatis vs. kit interlock.
Bagaimana perbedaan persyaratan SPD antara sistem on-grid dan off-grid?
Sistem on-grid menggunakan SPD AC Tipe 2 di titik koneksi grid untuk melindungi dari lonjakan arus yang disebabkan oleh utilitas. Sistem off-grid memprioritaskan SPD DC di input array PV untuk melindungi dari petir pada perkabelan array, karena sistem tidak memiliki referensi ground utilitas. Arsitektur grounding (grounded solid vs. floating) menentukan apakah SPD common mode atau differential mode sesuai. Lihat: Cara Memilih SPD yang Tepat.
Berapa kapasitas pemutusan yang saya butuhkan untuk pemutus arus pemutus baterai?
Arus hubung singkat baterai dapat melebihi 5.000A untuk bank lithium-ion besar. Kapasitas pemutusan minimum: 25kA pada tegangan operasi DC. Instalasi komersial harus menentukan 50kA. Kapasitas pemutusan harus diverifikasi pada tegangan sistem DC aktual—pemutus yang berperingkat “25kA pada 220V AC” mungkin hanya memiliki kapasitas 10kA pada 48V DC. Selalu verifikasi peringkat kapasitas pemutusan khusus tegangan DC.
